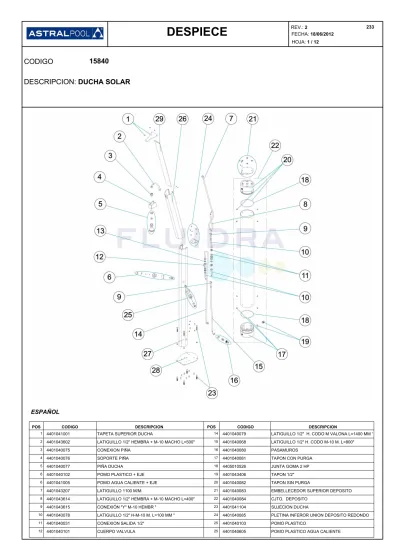

DESPIECE CODIGO DESCRIPCION: DUCHA SOLAR ESPAÑOL REV.: 2 FECHA: 18/06/2012 HOJA: 1 / 12

REV.: 2

FECHA: 18/06/2012

DESPIECE

HOJA: 1 / 12

CODIGO

15840

DESCRIPCION:

DUCHA SOLAR

ESPAÑOL

DESCRIPCION POS CODIGO DESCRIPCION CODIGO

POS

TAPETA SUPERIOR DUCHA

4401041001 4401040079 LATIGUILLO 1/2" H. CODO M VALONA L=1400 MM "

1 14

LATIGUILLO 1/2" HEMBRA + M-10 MACHO L=500"

4401043602 4401040068 LATIGUILLO 1/2" H. CODO M-10 M. L=800" 2 15 CONEXION PIÑA 4401040075 4401040080 PASAMUROS 3 16 SOPORTE PIÑA

4401040076 4401040081 TAPON CON PURGA

4 17

PIÑA DUCHA

4401040077 4405010526 JUNTA GOMA 2 HP

5 18

POMO PLASTICO + EJE

4401040102 4401043406 TAPON 1/2"

6 19

POMO AGUA CALIENTE + EJE

4401041005 4401040082 TAPON SIN PURGA

6 20

LATIGUILLO 1100 M/M.

4401043207 4401040083 EMBELLECEDOR SUPERIOR DEPOSITO

7 21

LATIGUILLO 1/2" HEMBRA + M-10 MACHO L=400"

4401043614 4401040084 CJTO. DEPOSITO

8 22

CONEXIÓN "Y" M-10 HEMBR "

4401043615 4401041104 SUJECION DUCHA

9 23

LATIGUILLO 1/2" H-M-10 M. L=100 MM "

4401040078 4401040085 PLETINA INFEROR UNION DEPOSITO REDONDO

10 24

CONEXION SALIDA 1/2"

4401040031 4401040103 POMO PLASTICO

11 25

CUERPO VALVULA

4401040101 4401040605 POMO PLASTICO AGUA CALIENTE

REV.: 2

FECHA: 18/06/2012

DESPIECE

HOJA: 2 / 12

CODIGO

15840

DESCRIPCION:

DUCHA SOLAR

JUNTA PLANA

4401040011 15840R0300 CUERPO SUPERIOR DUCHA

13 26

CUERPO INFERIOR

15840R1400 15840R0003 TAPA TRASERA C.SUP.DUCHA SOLAR

27 29

PLACA BASE 15840R1500

REV.: 2

DATE: 18/06/2012

ÉCLATÉ

PAG.: 3 / 12

CODE

15840

DESCRIPTION:

DOUCHE SOLAIRE

FRANCAIS

DESCRIPTION POS CODE DESCRIPTION CODE

POS

ENJOLIVEUR SUPÉRIEUR DE DOUCHE

4401041001 4401040079 FLEXIBLE 1/2" H. CODO M V. L=1400 MM "

1 14

TUYAU 1/2" FEMELLE + M-10 MÂLE L=500"

4401043602 4401040068 FLEXIBLE 1/2" H. CODO M-10 M. L=800"

2 15

CONNEXION POMME DE DOUCHE

4401040075 4401040080 TRAVERSÉE DE PAROIS

3 16

SUPPORT POMMEAU

4401040076 4401040081 BOUCHON AVEC PURGE

4 17

POMMEAU DE DOUCHE

4401040077 4405010526 JOINT 2 HP

5 18

ROBINET PLASTIQUE + AXE

4401040102 4401043406 BOUCHON 1/2'

6 19

ROBINET D'EAU CHAUDE + AXE

4401041005 4401040082 BOUCHON SANS PURGE

6 20

TUBES 1100 M/M.

4401043207 4401040083 ENJOLIVEUR SUPÉRIEUR RÉSERVOIR

7 21

TUYAU 1/2" FEMELLE + M-10 MÂLE L=400"

4401043614 4401040084 ENSEMBLE RÉSERVOIR

8 22

RACCORD "Y" M-10 FEMELL "

4401043615 4401041104 VISSERIE DE DOUCHE

9 23

TUYAU 1/2" H-M-10 M. L=100 MM "

4401040078 4401040085 PLAQUETTE INFÉRIEURE RACCORD RÉSERVOIR ROND

10 24

RACCORD SORTIE 1/2'

4401040031 4401040103 ROBINET PLASTIQUE

11 25

TE ROBINET DE DOUCHE

4401040101 4401040605 ROBINET PLASTIQUE D'EAU CHAUDE

REV.: 2

DATE: 18/06/2012

ÉCLATÉ

PAG.: 4 / 12

CODE

15840

DESCRIPTION:

DOUCHE SOLAIRE

JOINT PLAT

4401040011 15840R0300 CORPS SUPERIEUR DE DOUCHE

13 26

CORPS INFERIEUR

15840R1400 15840R0003 PLAQUE ARRIERE

27 29

PLAQUE BASE DOUCHE SOLAIRE 15840R1500

REV.: 2

DATE: 18/06/2012

PARTS BREAKDOWN

SHEET: 5 / 12

CODE

15840

DESCRIPTION:

SOLAR SHOWER

ENGLISH

DESCRIPTION POS CODE DESCRIPTION CODE

POS

TOP SHOWER PLATE

4401041001 4401040079 1/2" H. CODO M V. L=1400 MM. CABL "

1 14

FLEXIBLE HOSE 1/2" FEMALE + M-10 MALE L = 500"

4401043602 4401040068 1/2" H. CODO M-10 M. L=800 CABL "

2 15

SHOWER HEAD CONNECTION

4401040075 4401040080 WALL CONDUIT

3 16

SHOWER HEAD SUPPORT

4401040076 4401040081 CAP WITH PURGE

4 17

SHOWER HEAD

4401040077 4405010526 GASKETS 2 HP

5 18

PLASTIC HANDLE + PIN

4401040102 4401043406 PLUG 1/2"

6 19

HOT WATER TAP + PIN

4401041005 4401040082 CAP WITHOUT PURGE

6 20

CONNUCTION PIPE 1100 M/M.

4401043207 4401040083 UPPER TANK TRIM

7 21

FLEXIBLE HOSE 1/2" FEMALE + M-10 MALE L = 400"

4401043614 4401040084 TANK UNIT

8 22

Y" CONNECTOR M-10 FEMAL "

4401043615 4401041104 SHOWER SUPPORT

9 23

1/2" H-M-10 M. L=100 MM. FLEXIBLE HOS "

4401040078 4401040085 ROUND LOWER TANK CONNECTOR PLATE

10 24

1/2" OUTLET CONNECTIO "

4401040031 4401040103 VALVE HANDLE

11 25

VALVE SOCKET

4401040101 4401040605 PLASTIC HOT WATER VALVE HANDLE

REV.: 2

DATE: 18/06/2012

PARTS BREAKDOWN

SHEET: 6 / 12

CODE

15840

DESCRIPTION:

SOLAR SHOWER

FLAT GASKET

4401040011 15840R0300 UPPER BODY SHOWER

13 26

LOWER BODY

15840R1400 15840R0003 BACK COVER UPPER SOLAR SHOWER

27 29

SOLAR SHOWER BASE COVER 15840R1500

REV.: 2

DATA: 18/06/2012

ESPLOSO

PAG.: 7 / 12

CODICE

15840

DESCRIZIONE:

DOCCIA SOLARE

ITALIANO

DESCRIZIONE POS CODICE DESCRIZIONE CODICE

POS

COPRIFLANGIA PER DOCCIA

4401041001 4401040079 CAVETTO 1/2" H. CODO M V. L=1400 MM "

1 14

SPINOTTO 1/2" FEMMINA + M-10 MASCHIO L=500"

4401043602 4401040068 CAVETTO 1/2" H. CODO M-10 M. L=800"

2 15

CONNESSIONE DEVIO

4401040075 4401040080 PASSANTI A MURO

3 16

SUPPORTO PER DIFFUSORE

4401040076 4401040081 TAPPO CON PURGA

4 17

DIFFUSORE DOCCIA

4401040077 4405010526 GUARNIZIONI 2 HP

5 18

POMELLO + ASSE VALVOLA

4401040102 4401043406 TAPPO 1/2"

6 19

POMELLO ACQUA CALDA + ASSE VALVOLA

4401041005 4401040082 TAPPO SENZA PURGA

6 20

TUBO 1100 M/M

4401043207 4401040083 PLACCA SUPERIORE DEPOSITO

7 21

SPINOTTO 1/2" FEMMINA + M-10 MASCHIO L=400"

4401043614 4401040084 COMPLESSO DEPOSITO

8 22

CONNESSIONE "Y" M-10 FEMMIN "

4401043615 4401041104 FISSAGGIO DOCCIA

9 23

SPINOTTO 1/2" H-M-10 M. L=100 MM "

4401040078 4401040085 FLANGIA INFERIORE UNIONE DEPOSITO ROTONDO

10 24

CONNESSIONE D'USCITA 1/2"

4401040031 4401040103 POMELLO IN PLASTICA

11 25

CORPO VALVOLA

4401040101 4401040605 POMELLO IN PLASTICA ACQUA CALDA

REV.: 2

DATA: 18/06/2012

ESPLOSO

PAG.: 8 / 12

CODICE

15840

DESCRIZIONE:

DOCCIA SOLARE

GIUNTURA PIANA

4401040011 15840R0300 CORPO SUPERIORE DOCCIA

13 26

CORPO INFERIORE

15840R1400 15840R0003 COPERTURA POSTERIORE C. SUPPORTO DOCCIA SOLARE

27 29

PLACCA BASE DOCCIA SOLARE 15840R1500

ÜBER.: 2

DATUM: 18/06/2012

EINZELTEILE

BLATT: 9 / 12

CODE

15840

BESCHREIBURG:

DUSCHE SOLAR

DEUTSCH

BESCHREIBURG POS CODE BESCHREIBURG CODE

POS

ABSCHLUSSPLATTE OBEN DUSCHE

4401041001 4401040079 SCHLAUCHLEITUNG 1/2" MUFFE WINKEL FLANSCHNIPPEL L=1400 M "

1 14

SCHLAUCHLEITUNG 1/2" MUFFE UND M-10 NIPPEL L=500"

4401043602 4401040068 SCHLAUCHLEITUNG 1/2" MUFFE WINKEL M-10 NIPPEL L=800"

2 15

ANSCHLUSS DUSCHKOPF

4401040075 4401040080 WANDDURCHFÜHRUNG

3 16

HALTERUNG DUSCHKOPF

4401040076 4401040081 STOPFEN MIT ABLASS

4 17

DUSCHKOPF

4401040077 4405010526 GUMMIDICHTUNG 2 HP

5 18

DREHGRIFF KUNSTSTOFF MIT ACHSE

4401040102 4401043406 STOPFEN 1/2"

6 19

DREHGRIFF WARMWASSER MIT ACHSE

4401041005 4401040082 STOPFEN OHNE ABLASS

6 20

SCHLAUCHLEITUNG 1100 MM

4401043207 4401040083 BLENDE OBEN BEHÄLTER

7 21

SCHLAUCHLEITUNG 1/2" MUFFE UND M-10 NIPPEL L=400"

4401043614 4401040084 BEHÄLTERSET

8 22

ANSCHLUSSMUFFE "Y" M-10"

4401043615 4401041104 BEFESTIGUNG DUSCHE

9 23

SCHLAUCHLEITUNG 1/2" MUFFE M-10 NIPPEL L=100 M "

4401040078 4401040085 GRUNDPLATINE VERBINDUNG BEHÄLTER

10 24

ANSCHLUSS AUSGANG 1/2"

4401040031 4401040103 DREHGRIFF KUNSTSTOFF

11 25

GEHÄUSE VENTIL

4401040101 4401040605 DREHGRIFF KUNSTSTOFF WARMWASSER

ÜBER.: 2

DATUM: 18/06/2012

EINZELTEILE

BLATT: 10 / 12

CODE

15840

BESCHREIBURG:

DUSCHE SOLAR

FLACHDICHTUNG

4401040011 15840R0300 OBEERE DUSCHEINHEIT

13 26

UNTERES GEHÄUSE

15840R1400 15840R0003 ABDECKUNG HINTEN DUSCHE SOLAR

27 29

BASISPLATTE 15840R1500

REV.: 2

DATA: 18/06/2012

ITEM

FOLHA: 11 / 12

CODIGO

15840

DESCRICÃO:

DUCHE SOLAR

PORTUGUES

DESCRICÃO POS CODIGO DESCRICÃO CODIGO

POS

TAMPA SUPERIOR DUCHE

4401041001 4401040079 MANGA 1/2" H. CODO M V. L=1400 MM "

1 14

MANGA 1/2" FÊMEA + M-10 MACHO L = 500"

4401043602 4401040068 MANGA 1/2" H. CODO M-10 M. L=800" 2 15 LIGAÇÃO CONE 4401040075 4401040080 PASSAMUROS 3 16 SUPORTE REGADOR

4401040076 4401040081 TAMPÃO COM PURGA

4 17

REGADOR CHUVEIRO

4401040077 4405010526 JUNTAS BORRACHA 2 HP

5 18

MANIPULO PLÁSTICO + EIXO

4401040102 4401043406 TAMPÃO 1/2"

6 19

MANIPULO ÁGUA QUENTE + EIXO

4401041005 4401040082 TAMPÃO SEM PURGA

6 20

TUBAGEM 1100 M/M.

4401043207 4401040083 PLACA DECORATIVA SUPERIOR DEPÓSITO

7 21

MANGA 1/2" FÊMEA + M-10 MACHO L = 400"

4401043614 4401040084 CJTO. DEPÓSITO

8 22

LIGAÇÃO "Y" M-10 FÊME "

4401043615 4401041104 PARAFUSOS FIXASÃO CHUVEIRO SOLAR

9 23

MANGA 1/2" H-M-10 M. L=100 MM "

4401040078 4401040085 CHAPA INFERIOR UNIÃO DEPÓSITO REDONDO

10 24

CONEXÃO SAÍDA 1/2"

4401040031 4401040103 MANIPULO PLÁSTICO

11 25

CORPO VÁLVULA

4401040101 4401040605 MANIPULO PLÁSTICO ÁGUA QUENTE

REV.: 2

DATA: 18/06/2012

ITEM

FOLHA: 12 / 12

CODIGO

15840

DESCRICÃO:

DUCHE SOLAR

BUCHA BORRACHA

4401040011 15840R0300 CORPO SUPERIOR DUCHE

13 26

CORPO INFERIOR

15840R1400 15840R0003 TAMPA TRASEIRA C. SUP. DUCHE SOLAR

27 29

PLACA BASE DUCHE SOLAR 15840R1500
