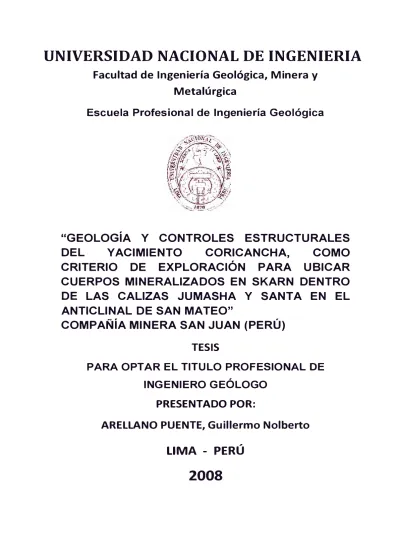

"GEOLOGÍA Y CONTROLES ESTRUCTURALES

DEL

YACIMIENTO

CORICANCHA,

COMO

CRITERIO DE EXPLORACIÓN PARA UBICAR

CUERPOS MINERALIZADOS EN SKARN DENTRO

DE LAS CALIZAS JUMASHA Y SANTA EN EL

ANTICLINAL DE SAN MATEO"

COMPAÑÍA MINERA SAN JUAN (PERÚ)

TESIS

PARA OPTAR EL TITULO PROFESIONAL DE

INGENIERO GEÓLOGO

PRESENTADO POR:

ARELLANO PUENTE, Guillermo Nolberto

1

AGRADECIMIENTO

Es oportuno, expresar mi agradecimiento a la Gerencia General de Compañía Minera San Juan (Perú) por haberme brindado todas las facilidades del caso y así mismo a todos los ingenieros que se encontraban a mi cargo por su aporte incondicional para la realización de éste trabajo.

Igualmente agradezco a todos los profesores de la Facultad de Ingeniería Geológica, Minera y Metalúrgica de la UNI, los que con su enseñanza y consejos impartidos durante mi permanencia como estudiante lograron de mi persona hacer un profesional más de la Ingeniería Geológica.

DEDICATORIA AGRADECIMIENTO ÍNDICE

RESUMEN

CAP. l. GENERALIDADES 1.1. Introducción

1.2. Objetivo del estudio 1.3. Metodología del trabajo

ÍNDICE

1.4. Ubicación de la zona de estudio 1.5. Accesibilidad

1.6. Antecedentes mineros

CAP. 11. GEOLOGÍA REGIONAL 11.1. Fisiografía

11.2. Estratigrafía Regional

11.2.1. Volcánicos del Grupo Calipuy 11.2.1.1. Volcánicos Rímac 11.2.2. Formación Casapalca 11.2.3. Formación Jumasha 11.2.4. Grupo Machay

11.2.5. Grupo Goyllarisquizga

Página 1 2 3 6 8 8 9 9 10 10 13 13 14 17 18 18 18 19 19

11.3. Rocas lntrusivas 19

11.4. Marco Tectónico Estructural 20

11.4.1. Geología estructural 21

11.4.1.1. Pliegues 23

11.4.1.2. Fallas 23

11.4.1.2.1. Falla Normal Corcosh-lnfiernillo 23 11.4.1.2.2. Falla Normal Pariachaca-Matucana 23

CAP .111. GEOLOGÍA ECONÓMICA 111.1. Generalidades

111.2. Origen del yacimiento 111.3. Tipo y forma del yacimiento 111.4. Mineralogía

111.4.1. Minerales de mena 111.4.2. Minerales de Ganga 111.5. Secuencia Paragenética

111.6. Alteraciones Hidrotermales 111. 7. Zona de Oxidación

32 32

CAP.IV. MINERALIZACIÓN DEL YACIMIENTO CORICANCHA

IV. 1. Veta Constancia 33

IV.1 .1. Afloramiento 33

IV.1.2. Mineralogía 34

IV.1.3. Controles estructurales positivos para la mineralización 34 IV.1 .4.Controles estructurales negativos para la mineralización 34

IV.1.5. Zonamiento mineral 34

IV.1.6. Estudio microscópico de secciones pulidas 38 IV.1. 7. Estimación de recursos minerales 41

IV.2. Veta Wellington 44

IV.2.1. Afloramiento 45

IV.2.2. Mineralogía 45

IV.2.3. Controles estructurales positivos para la mineralización 45 IV.2.4. Controles estructurales negativos para la mineralización 45

IV.2.5.Zonamiento mineral 48

IV.2.6. Estudio microscópico de secciones pulidas 48

IV.2.7. Estimación de recursos minerales 50

IV.2.8. Descripción de niveles 51

IV.3. Vetas Tensionales IV.3.1. Veta Rocío

52 52 52 IV.4.

IV.3.2. Veta Colquipallana

Yacimientos Metálicos en Skarn cercanos a la zona de IV.4.1. Skarn de Cu-Ag-Zn de la mina San Marino

IV.4.2. Skarn de Pb-Zn-Ag de la mina Felicidad

estudio 53

54 IV.4.3. Datos referenciales del distrito minero Colqui-Venturosa 55

CAP.V. ESTUDIO GEOLÓGICO DEL YACIMIENTO CORICANCHA, COMO CRITERIO DE EXPLORACIÓN APLICADO AL

ESTUDIO DEL ANTICLINAL DE SAN MATEO.

V.1. Generalidades 58

V.2. Objetivo 58

V.3. Análisis Metalogenético Regional 59

V.4. Criterio de relación, entre las vetas del yacimiento Coricancha

y los posibles cuerpos mineralizados. 60

V.5. Análisis estructural de la evolución del anticlinal de San Mateo 61 V.6. Proyectos de Sondaje Diamantino para interceptar cuerpos

mineralizados en skarn. 66

V.6.1. Distancia aproximada del nivel 3140 (volcánicos) al techo de

las calizas cretácicas. 66

V.6.2. Especificaciones técnicas de los proyectos de sondaje

CONCLUSIONES 69

RECOMENDACIONES ₇₁

BIBLIOGRAFÍA 72

ANEXO 1: Cálculo del peso específico del mineral de Coricancha 73

ANEXO 2: Proceso de Biolixiviación 77

ANEXO 3: Fotografías de afloramientos 79

ANEXO 4: Microfotografías 80

ANEXO 5: Estimación de recursos minerales

Proyectos de sondaje de perforación diamantina 81

-5-RESUMEN

La zona de estudio (mina Coricancha) se ubica en el distrito metalogenético de San Mateo de Huanchor, Provincia de Huarochirí, Departamento de Lima. Es accesible desde el kilómetro 90 de la Carretera Central, luego continua por una carretera afirmada de 25 Km hasta llegar a la mina Coricancha.

Este distrito metalogenético inició sus actividades mineras en el siglo XVIII, explotándose inicialmente la zona rica en plata de la veta Colquipallana.

En la zona de estudio se pueden observar rocas volcánicas perteneciente al grupo Calipuy del terciario; el cual a su vez fue subdividido en volcánicos Rímac, volcánicos Colqui, volcánicos Millotingo, volcánicos Huarochirí y volcánicos Pacococha con una potencia total de 1,500m. subyaciendo debajo de ella encontramos la formación Jumasha, el cual posiblemente alberga grandes cuerpos mineralizados en skarn.

La subsidencia de la Placa de Nazca por debajo de la Placa Sudamericana ha producido fases distensivas y fases compresivas muy ligado a la evolución de la Cordillera de Los Andes que generaron grandes fallas transversales los cuales controlan la ubicación de yacimientos minerales.

Existen dos fallas normales regionales paralelas separados 12 Km. entre ellas, los cuales generaron el levantamiento de las calizas Jumasha.

Posteriormente se originó el anticlinal de San Mateo por esfuerzos compresionales generado por la tectónica de placas y gracias a éste evento estructural las formaciones perteneciente al grupo Goyllarizquisga y grupo Machay que se encontraban a gran profundidad, ahora están mas cerca a la base de los volcánicos Rímac.

La mina Coricancha esta caracterizada por ser un yacimiento de vetas polimetálicas de relleno hidrotermal de fracturas tensionales y de cizalla que atraviesan los volcánicos andesíticos Rímac. Las vetas pueden tener de 0.30m a 1.50m de potencia.

La mineralización esta formada por: Pirita, arsenopirita, esfalerita, galena,

calcopirita y cuarzo habiéndose depositado principalmente en cuatro etapas.

Se pueden observar alteraciones como:

La sericitización, donde los feldespatos son reemplazados por sericitas en condiciones ácidas.

La argilización, caracterizado por la formación de minerales arcillosos producto de la alteración de los feldespatos.

La propilitización, propio de baja temperatura caracterizado por su apariencia verdosa.

La veta Constancia, tiene rumbo de N 20°_{- 25}° _{E, buzamiento de 75}°_-85º NW, la potencia puede variar desde 0.30m a 1.50m. Los recursos inferidos calculados suman 1 '421123 tm, que a una producción diaria de 600 tm, estaríamos incrementando en 7 años la vida de la mina.

La veta Wellington, tiene rumbo N 20°_-25° _{E, buzamiento de 70}°_-80° _{NW, su} potencia puede variar desde 0.30m a 1.50m. Los recursos inferidos calculados es de 1 '567956 tm, que a una producción diaria de 600 tm estaríamos incrementando en 7 años la vida de la mina.

Existen otras vetas tensionales como: Rocío, Colquipallana, Santa Catalina, San José, Trinidad, Judith, Esperanza, etc.

cantidad de lagunas, algunas podrían representar una laguna común y corriente; pero otras podrían representar el cráter de un volcán relleno con agua, es por ello que podría representar una asociación con rocas intrusivas, por lo que se introduce el concepto geológico de Laguna.

Analizando los efectos producidos por la fallas normales Pariachaca­ Matucana y Corcosh-lnfiernillo; se observa que éstas generaron las fracturas tensionales conocidas como veta Constancia y veta Wellington.

Finalmente se presenta una sección transversal a las fallas Pariachaca­ Matucana y Corcosh-lnfiernillo en el cual se puede observar el comportamiento estructural de todas las formaciones geológicas con el cual se preparó proyectos de sondaje diamantino el cual nos permitirá explorar posibles cuerpos mineralizados en skarn dentro las calizas Jumasha y Santa.

-CAPITULO

GENERALIDADES

1.1. INTRODUCCIÓN

El presente trabajo es producto de la iniciativa personal del autor, alentado con la facilidad proporcionada por la gerencia general de Compañía Minera San Juan (Perú).

Debo destacar el gran apoyo desinteresado en cuanto a proporcionar todo tipo de material informativo como: Informes, boletines, estudios realizados por otros geólogos en la mina Coricancha, los cuales fueron analizados, aceptados en parte para la realización de éste trabajo y en otros, modificados y mejorados, con el único afán de contribuir cada vez más, en mejorar los estudios que existen referente a éste rico yacimiento.

El estudio se refiere básicamente al análisis estructural de todos los eventos ocurridos previos a la mineralización de las vetas y teniendo éstas como criterio para relacionar con los posibles cuerpos mineralizados, motivo del estudio; así mismo se elaboró una sección transversal donde se enfoca claramente la posible posición espacial de todas las formaciones geológicas presente en el área de estudio, los cuales nos da una visión clara de como debemos orientar nuestras exploraciones para poder ubicar posibles yacimientos de cuerpos mineralizados en skarn.

Estos trabajos de interpretación es producto de visitas al campo y de largas sesiones de trabajo en gabinete, los cuales fueron intercalados con trabajos geológicos propios de la producción diaria de la mina del cual soy responsable directo como Jefe del departamento de Geología.

1.2. OBJETIVO DEL ESTUDIO

El presente trabajo tiene la finalidad de analizar la geología regional y de las inmediaciones de la mina Coricancha para interpretarlos, dar las pautas y finalmente realizar proyectos de sondajes diamantino para poder interceptar posibles cuerpos mineralizados en skarn ya sea en las calizas de la formación Jumasha y/o en caliza de la formación Santa.

Las posibilidades de encontrar cuerpos mineralizados en skarn por debajo de los volcánicos Rímac de propiedad de Compañía Minera San Juan (Perú) son altas, ya que tenemos la evidencia de minas cercanas con ocurrencia de yacimientos polimetálicos en skarn y con esto dar un gran valor económico a la mina y transformarlo en un megaproyecto.

Actualmente solo se trabajan en vetas angostas.

Además, éste trabajo servirá para el suscrito como tema de tesis para

optar el título profesional de Ingeniero Geólogo, refrendada por la

Universidad Nacional de Ingeniería.

1.3. METODOLOGÍA DEL TRABAJO

Inicialmente, se consulta toda la bibliografía existente de estudios realizados, tanto a nivel regional como a nivel local realizada por diferentes geólogos; todo esto gracias a la gerencia de compania Minera San Juan (Perú)-. Con todos éstos conocimientos previos se realizaron los siguientes trabajos:

1.3.1.- Trabajos de Campo

Una vez recolectado todos los datos posibles de la bibliografía, el siguiente paso fue verificar el mapeo superficial con los mapeos ya realizados, encontramos errores de mapeo, especialmente en la zona donde se ubica la mina San Marino, donde se obviaron lo mas importante, el mapeo del afloramiento de un dique dacítico, por lo que no cuadraba la descripción bibliográfica con la ocurrencia de la mineralización; me estoy refiriendo al intrusivo causante de la mineralización ya que, actualmente según los autores no se tiene claro cual fue el causante de la mineralización, ésta duda es causada porque en el mapeo regional se obvia el mapeo de lo más importante, el dique dacítico como roca extrusiva el cual es equivalente volcánico de la diorita cuarcífera que es una roca intrusiva el cual es el causante de la mineralización y aflora a lo ancho de 500m. Todo esto fue realizado en un lapso de 6 meses, ya que éstos trabajos de investigación fue alternado con trabajos propios de producción.

1.3.2. Trabajos de Gabinete.

Para los respectivos trabajos de interpretación y para formular una hipótesis estructural del comportamiento espacial de las formaciones que podrían cobijar cuerpos mineralizados en skarn y elaborar el texto, todo ello se realizo en un periodo de dos meses el cual también fue alternado con trabajos propios de la producción. 1.4. UBICACIÓN DE LA ZONA DE ESTUDIO

-9-Políticamente el área de estudio pertenece al distrito San Mateo de Huanchor, Provincia de Huarochirí, Departamento de Lima (Fig. 1), ocupando un lugar en la vertiente occidental de los Andes Centrales, esta ubicado a 3,140 m.s.n.m.

1.5. ACCESIBILIDAD

La mina Coricancha es accesible desde el km.90 de la carretera Central,

de éste poblado se accede a la mina por medio de una carretera afirmada de 25 km. que asciende en forma de zig-zag por laderas de un valle muy abrupto (casi verticales) modelado por las quebradas del río Aruri hasta llegar al pequeño poblado de Pacota y luego continua al campamento minero.

Anteriormente, también se realizaba el acceso desde el kilómetro 90 por medio del ferrocarril Central; pero por razones políticas actualmente ha sido clausurada. Solamente se brinda éste servicio ferroviario en fechas específicas durante el año.

1.6. ANTECEDENTES MINEROS.

El yacimiento polimetálico de Coricancha comenzó el beneficio de los yacimientos filoneanos a mediados del siglo XVIII explotándose inicialmente las zonas ricas en plata de la veta Colquipallana (Nivel 3920). Por el año 1852 José Aveleira compró la mina de Colquipallana y la hacienda de Parac procediendo a amalgamar por el sistema de Circos; éste tipo de tratamiento resulto ser el mas provechoso y solo fue sustituido temporalmente por el sistema Reiberg, primero en 1862 y luego en 1868 por el metalurgista Cuckner. La actividad fue continua entre1852 y 1880, luego las consecuencias de la guerra con Chile fueron fatales para la minería nacional. Durante el periodo mencionado, se beneficiaba según C. Velarde 60 toneladas mensuales con 50-150 onzas de Ag/tm, trabajando en promedio unos 60 operarios. Sin embargo la recuperación era baja (60% de plata).

Después de la guerra del Pacífico, la actividad minera quedó restringida a pequeñas exportaciones, hasta que en 1895 se comenzaron a trabajar en pequeña escala los minerales de la veta Colquipallana por lixiviación en

Parac.

El científico y explorador Italiano Antonio Raimondi estuvo dos días en Junio de 1862 y en sus notas de viaje describe los procedimientos metalúrgicos del Parac (anexo de San Mateo ), incluye en sus observaciones sobre los males que aquejaban a los operarios por la inhalación de los vapores de arsénico, antimonio y plomo por lo que recomendaba curarse mediante "limonadas sulfúricas".

El oro de la mina Coricancha es refractario (mas del 90%) por encontrarse dentro de la estructura cristalina de la arsenopirita y no se puede beneficiar mediante cianuración. Solamente cuando se aplicó el método de biolixiviación fue posible la recuperación del oro hasta 82%;

además alentados por la existencia de 270000 tm de relaves con 3.4 gr. Au/tm y 1.2 oz Ag/tm la empresa a partir del año 1985 realiza grandes esfuerzos económicos para la aplicación de este nuevo sistema.

-11-1 _._

!QUITOS

•

MINA

CORlCANCHA

COMPAÑIA MINERA SAN JUAN (PERU) S.A.

f!-11

)

FUENTE: Departamento de Geología. _{CIA. MINERA SAN JUAN (PERÚ)}

CAPITULO 11

GEOLOGIA REGIONAL

11. 1. FISIOGRAFÍA

Los estudios de l. Bowman y D. H. McLauglin han sentado las bases para la interpretación de la fisiografía de los Andes Centrales. La historia fisiográfica de la región San Mateo-Viso es en sus lineamientos generales similar a la descrita por ellos para las regiones cordilleranas.

En efecto, los sedimentos cretácicos y los anteriores, plegados y erosionados fueron sepultados a principio del terciario por las capas rojas Casapalca y luego por un extenso manto de derrames volcánicos, principalmente andesíticos, tufos y cenizas.

Estos deben de haberse depositado a poca altura y en algunos casos, aún debajo el mar, a juzgar por las ocasionales intercalaciones de calizas ( calizas Bellavista) y otros sedimentos.

Este manto de productos volcánicos solo tiene plegamientos suaves y dislocaciones producidas durante el levantamiento de la Cordillera.

Hacia principio del cuaternario toda la zona hoy ocupada por la cordillera había sido peneplanizada considerablemente (superficie puna). Al comenzar la elevación de Los Andes, los ríos que bajaban al mar profundizaron sus causes cada vez más rápida a medida que se aceleraba el levantamiento. Es así que se generaron primero las suaves superficies del episodio Junín, luego las más inclinadas del episodio Chacra y finalmente las gargantas y valles angostos.

Las partes más elevadas fueron presas de la glaciación cuaternaria que hoy ha desaparecido nuevamente en la zona.

En la región San Mateo-Viso, la mayor parte de la superficie puna ha sucumbido a la erosión posterior. En cambio se conservan

-numerosos tramos de la superficie Chacra; como ejemplo en Huamurpa y cerca de Fray Martín, éstas constituyen una delas pocas áreas aprovechables para cultivo.

En la región San Mateo-Viso no se observan muchos vestigios de glaciación; esto puede deberse a que ha sido en gran parte destruido por la erosión fluvial posterior. Solo más al SE en Pacococha se observan claramente una topografía esculpido por el glaciar.

La intensa erosión reciente ha expuesto los numerosos filones metalíferos que atraviesan la región, así mismo los profundos valles permiten observar el afloramiento de las vetas.

Por su situación entre los trópicos goza de un clima de temperatura poco variable durante el año. A Weberbauer menciona los siguientes datos para Matucana, pueblo situado a 2374 msnm.

Temperatura en el mes más cálido : 19º_{C - 20}º_C Temperatura en el mes más trio 1 0º_{C - 11} º_C

La región San Mateo-Viso esta de 70a1700 m.s.n.m más alto; por tanto el clima será más trio. La estación de lluvias es en verano, por lo general se inicia en noviembre y termina en abril.

Botánicamente pertenece al piso de la etapa de gramíneas con arbustos; la mayor parte de gramíneas son perennes y están provista de hojas angostas pudiendo llegar a medio metro de altura. Las lluvias llegan a producir deslizamientos por solifluxión en las quebradas como Huamurpa, Uranmayo y otros.

Debido a la presencia de numerosos yacimientos metalíferos, las aguas subterráneas se contaminan fácilmente con la mineralización, al emanar se embotellan y constituyen la base de los establecimientos que proveen la mayor parte del II agua mineral II que se consume en Lima y en el centro del Perú (agua mineral San Mateo).

Al filtrarse el agua meteórica por las fisuras de las vetas, ésta ataca a los sulfuros, principalmente a la pirita generando aguas ácidas (40 I/min), éstas aguas también contienen otros minerales que se debería tener en cuenta para su posible recuperación.

11.2. ESTRATIGRAFÍA REGIONAL

Las rocas que afloran en la región corresponden a sedimentos del cretáceo y volcánicos del terciario, ambas rocas intruidos por rocas ígneas de profundidad e hipabisal. Aún cuando gran parte de la región muestra una cobertura volcánica terciaria, la historia geológica se remonta a la fase de la cuenca peruana occidental correspondiente a las formaciones del Grupo Goyllarizquisga del cretáceo inferior.

COLUMNA ESTRATIFRAFICA PARA LA ZONA VISO-ARURI

E _UNIDAD

ll

-+-DEPOSITO

R !STEMA SERJE EL MODELO Te• .i" �

-_.,.{/",

)--LITOLOGIA _"'" " _{MENA GANGA} ,.._et- COLOl/1 �

'- _YE/ITIJROSA

n •

,.,,�# DEPOSITOS .;:; IIECIEHTES

<.,"0

VOLCÁNICO

\

e

_/

_\

SUP Cllcopirfu, boumon Cu�no, pirir.a �ridt

G�len-1, e:sfalarit.J S1licil ALIANZA E _l'AC0C0CHA

\

GaleN,esfalcriu, _Cuarzo,pirlb

Propil

tetnhedrit• AMOROSA

N

\

o

\

� _{MtDIO MILLOTINCO}

T otnhedrib _{Cuano,piríta} Sillcil _AUIRHO 140'" l•o•

o

ÑJ nativ o,¡alen.;1 _pirita oolinir

E!falerib rubl• _PARIAMIN,\ Rodocrosi ta +++, C:..olínfz

270'" 300 Onabrio, pleN, _{cu�no pirita -} S..ricittz COLQUI Polibuib, eslalerib _?ropilitiz GaleNI, nfalerit.a,

Sericldz SAN JUAN

e

Propilltfz SUECIA Do A& Au n•tfvo,

SHfcif VENTUROSA

ci�brio _{CXlH PEPE}

o

úf•lerfb, galena, _{Ars-enopirfta, �ricitiz} CXlN JULIO

INF C..kop, tetrah calcib Prop,lftú

Ar¡¡illz

Z6' M>rmadb, g•f•n• _{Cuarzo,,¡nenopirlt Silfcif CONOOR PASA} Dlccp, tetnh _{pirib Propflitit}

llOO �rmatit1,galan.1 3íf Cuano,pirib _Sillcif r etnh, cafcop, aspy Rodcxrosita- C.Offni,

Aurife�, Au nati� Rodonit1.c.alcita Propilltiz b.lrit/n•

Silicif

Tecnh, plena Propilitiz POOERQSA Cuano,pirita OxMn

�ic.opirita, �rmat.

Ese.na tetrah, galen.a M;asnc ti b, p f rro ti ta, Alld�fto Plrfb,•rsenopfrita, Epidot> M _{SUP fM . .JUWA�HA} Golen• ,e>lol,sulf� Cuano,�tinoUt3 Gro.sularfa

de Af: ,estibina, calcop c�lcita Alld�ft• E Te0'3h, AA.J, t\Jngtc-nC Plrita,arsenopirib Woll-storr

PAIIIATAMI0 Pirrotit;a,rmru:s;a Cfopiido

Cu�o,calcit1 Epldob _HEROICA b CHULtT Galena Argent/fe� _{Mann.tfta,c::,lcop}

��r,

Cu.1rxo,alcib

o

INF PA�IAHUAHCA gro:sularia

� f AIIII A T 100 Galen.1, esfa.lerlu Plritlz

z

o

·¡

e

¡·

7 Dlcopiria, _{pirft• Clollniz}

.

o

..

--·-•. n

FUENTE: El Modelo Genético Huarochirí CIA. MINERA SAN JUAN (PERÚ)

Noel Díaz Berna!, 1984 COLUMNA ESTRATIGRAflCA

DIBUJO: G. Arellano P.

ESCALA: Referencial FECHA: Agosto 2008 FIG: 2

-15-Tabla Nº ₁

FORMACION ZONA FELICIDAD ZONA NORTE

(m) (m)

Jumasha (Ks) 200-400 800 (Oyón)

Pariatambo (Ki) 130 150-200 (Cajamarca)

Chulee (Ki) 350-400 525(Cajamarca)-25(Callejón de

Huavlas)

Pariahuanca (Ki) 20-40 100 (Santa)

Farrat (Ki) 20-30 150-200 (Caja marca)

Carhuaz (Ki) 50-70 1554 (Carhuaz)

Santa (Ki) 40-90 341 (Santa)

Chimú (Ki) 30-50 500-600 (Santa)

Fuente: El modelo genético Huarochirí, Noel Díaz (1984)

Desde el punto de vista económico, las formaciones Santa y Jumasha son favorables para la generación de yacimientos metálico en skarn

En la región San Mateo-Viso se localiza el yacimiento de la mina Coricancha, allí se observan rocas sedimentarias cretáceas en la parte de la base, sobreyaciendo y discordante se encuentra una

potente secuencia de 1500m de rocas volcánicas terciarias correspondiente al grupo Calipuy. La roca sedimentaria que representa la base de la secuencia litológica esta formada por calizas grises fuertemente plegado de la formación Jumasha. Aflora al fondo de la quebrada del río Rímac en las inmediaciones de la localidad de Viso, en éste tipo de roca y en el contacto con los diques dacíticos se han localizado y explotado yacimientos polimetálicos de re emplazamiento (mina San Marino).

11.2.1. Volcánicos del Grupo Calipuy .

. Se encuentra distribuido en el flanco oeste de la Cordillera Occidental de Los Andes.

Los estudios realizados por geólogos del INGEMMET y posteriormente por Petersen-Díaz (1972); W.Zimmernink- Baca (1982) han dado como resultado la separación del Grupo Calipuy en: Volcánicos Rímac, volcánicos Colqui, volcánicos Millotingo, volcánicos Huarochirí y volcánicos Pacococha. Los dos primeros grupos de facie occidental tienen sus equivalentes en las formaciones Carlos Francisco y Bellavista - Río Blanco de la facie oriental (H. Salazar- O. Palacios 1983). Las rocas de los volcánicos Millotingo probablemente correspondan al terciario medio, mientras que la de los volcánicos Huarochirí-Pacococha sean del terciario superior.

11.2.1.1. Volcánicos Rímac. Consiste de apilamientos de andesita porfirítica y fenocristales de plagioclasa de color, gris verdoso,

violáceos en bancos masivos de 10m a 40m, están constituido por derrame de lavas y brechas hacia la parte inferior de la secuencia; lavas piroclásticas y horizontes irregulares de aglomerados volcánicos mineralizados en la parte alta. Los horizontes volcánicos terciarios presentan una orientación sub horizontal de 10º_-15º _{SW. Ha sido datado en su base en 4. 7 ma en una tova}

riolítica.

11.2.2. Formación Casapalca.

Serie sedimentaria del terciario inferior; constituido por lutitas, rojas, areniscas y estratos delgados de conglomerado, aflora en Casapalca y Yauli con una potencia de 1300m.

11.2.3. Formación Jumasha.

Representada por una potente secuencia de caliza gris claro en superficie (intemperizada) y gris oscura (estructura fresca) constituye la mayor unidad calcárea del Perú central, se le subdivide en 3 miembros limitados por bancos finos de calizas margosas beige.

11.2.3.1-Jumasha Superior.

Calizas de grano fino con una base de esquistos carbonosos superpuesto por calizas margosas beige.

Los afloramientos de la formación Jumasha han sido posible diferenciarlo dada la ubicación de muchos horizontes fosilíferos; así mismo la caliza Jumasha se halla cortado por numerosos diques pequeños e irregulares y por stock de dacita porfirítica que por metamorfismo de contacto, las calizas se han convertido en mármol; el cual presenta un exoskam; localmente dentro de las intrusiones dacíticas se aprecia un endoskarn de granate y wollastonita.

Estudios realizados en la mina Uchucchácua ( Noble 1980 ) refiere para la dacita una edad de K/Ar de 25.3 ma. en biotita afectada por el metasomatismo del argón; mientras que Solar y Bonhonme ( 1988 ) consideran esto como una edad mínima para el emplazamiento, pues si las comparamos con otros depósitos en el cinturón polimetálico, la edad probable para la dacita sería de 8 a 15 ma. durante el episodio tectónico Quechua 11, por lo que el emplazamiento de los intrusivos en Uchucchácua pudo haber ocurrido durante el mioceno medio a superior . Así por ejemplo los intrusivos granodioríticos y porfidos monzoníticos de Raura tienen una edad de 7 9 111 1 ma.

11.2.3.2- Jumasha Medio.

Conformada por calizas grises alternada con calizas nodulosas y algunos horizontes margosos, el cual es buen control litológico para la formación de yacimientos mineralizados de cuerpos en skarn: Mina Uchucchacúa ubicada a 140 Km. al norte de las

-18-minas San Marino, Graciela, Minayco y Los Machos todos éstos ubicados en flanco oeste del anticlinal de San Mateo.

11.2.3.3- Jumasha Inferior.

Constituida por una alternancia de calizas nodulosas con silex y calizas margosas.

11.2.4. Grupo Machay.

11.2.4.1- Formación Pariatambo.

Alternancia de lutita negra (con estratificación cruzada) con calizas negras bituminosas de olor fétido y calizas negra carbonosas que en la parte superior contiene nódulos de chert. Fosiles: Oxytropidóceras, leiceras, diploceras, exogiras del albiano superior (cretáceo medio-superior)

11.2.4.2- Formación Chulee.

Constituido por calizas claras laminadas intercalada con lutitas calcáreas y arenosas.

Fosiles: Concha de ostras, gasterópodos, ammonites, knemíceras, doubellíceras, olípticus de edad albiano medio (cretáceo medio).

11.2.5. Grupo Goyllarisquizga.

11.2.5.1- Formación Pariahuanca.

Constituido por calizas gris oscuro con algunos niveles margosos; el cual representa un mar transgresivo. Alberga mineralización de plomo, cobre.

Fosiles: Parahopites, nerineas, pterotrigónias nicholsón de edad albiano Inferior (cretáceo medio-inferior)

11.2.5.2- Formación Farrat.

Consiste en cuarcita,lutita y areniscas. 11.2.5.3- Formación Carhuaz.

Constituido por lutitas continentales intercalado con areniscas de estratificación cruzada y cuarcitas finas en capas delgadas.

11.2.5.4- Formación Santa.

Constituido por lutitas calcáreas y calizas gris oscuras, calizas dolomíticas amarillas en partes ligeramente bituminosa. Es de ambiente marino somero. Presencia de yacimientos de Huanzalá, El Extraño, lzcaycruz.

Fosiles: Paraglomcomia, estramboto formis, debrogeiseras, nuclulis sp, ammonites.

11.2.5.5. Formación Chimú.

Consiste de arenisca cuarzosa, lutitas carbonácea y mantos de carbón.

Fosiles: Otozamites y weicheilia.

Una gran distribución de stocks, diques, rocas intrusivas e hipabisales, existen especialmente en el sector de los distritos Colqui-Venturosa y en la zona de San Mateo-Viso.

En la zona de estudio se pueden observar franjas de diorita cuarcífera de 1 O a 20 m de ancho fuertemente alteradas asociadas a diques dacíticos. Esto se puede observar en inmediaciones de la mina

Coricancha y por inmediaciones de la mina San Nonato.

También se observan en inmediaciones de la mina San Marino, donde se puede observar un afloramiento de 500m de un dique dacítico en contacto con las calizas Jumasha. Lo que geológicamente podemos interpretar diciendo, de que nos encontramos en una zona hipabisal por la asociación diorita-dacita y que esta franja de diorita es el testigo de un gran plutón que fue uno de los causantes de la mineralización de los yacimientos polimetálicos de la zona; además que la dacita representa la fase terminal de éste gran plutón.

En la zona de estudio se pueden observar labores artesanales que siguiendo el rumbo de diques dacíticos han beneficiado mineral en pequeña escala; esto nos sugiere, que éstos diques de alguna manera han contribuido en la mineralización de los diferentes yacimientos existentes en la zona.

11.4. MARCO TECTÓNICO ESTRUCTURAL.

La subducción de la placa de Nazca (placa Oceánica) por debajo de la placa Sudamericana (placa Continental) ha producido fases compresivas y distensivas muy ligado a la evolución de Los Andes que generaron grandes fallas transversales de rumbo NE-SW muchos de los cuales controlan la ubicación de yacimientos minerales económicamente importante.

La región estudiada como parte integrante de la Cordillera Occidental de los Andes ha estado sometida a diversas etapas de actividad tectónica que ha dado lugar al edificio de la Cordillera de los Andes.

La discordancia angular entre las rocas cretácicas y volcánicas terciarias (grupo Rímac) son evidencias de los esfuerzos a que estuvo sometida la región.

11.4.1. GEOLOGIA ESTRUCTURAL

La secuencia volcano-sedimentaria ha sufrido por lo menos cuatro fases de deformación tectónica previas a la mineralización que dio lugar a los siguientes sistemas de fallas regionales y locales:

1. Fallas regionales de rumbo NW- SE ubicado al este del distrito de San Mateo, se tiene la presencia de las fallas normales Corcosh-1 nfiernillo y al oeste la falla Pariachaca- Matucana (N. Díaz, Corcosh-1984) separados uno del otro aproximadamente 12km. De elevado ángulo que han producido el levantamiento de los sedimentos mesozoicos a manera de un "horst" tectónico regional.

2. A consecuencia de éstos levantamientos se originan fuerzas de compresión (fig. 3) los cuales dan lugar a fracturas tensionales de rumbo N 15º_-25º _{E y buzamiento 75}°_-85° _{NW, originando las vetas}

Constancia, Wellington y Animas; los cuales parecen formar un

20-corredor tectónico con movimiento de cizalla entre bloques originado por: Una fuerza compresiva (Fe) el cual origina una fuerza distensiva (Fd); Como resultado de esto, el círculo estructural de fracturamiento reacciona formando una elipse originado por dos fuerzas Fe y Fd (donde, Fe > Fd ) los cuales originan una suma vectorial: Fe + Fd = Fr ; donde Fr es la fuerza que origina las fracturas de cizalla el cual forma un ángulo aproximado de 30º_{(medido en el terreno) con las fracturas de tensión. Estas}

fracturas de cizalla dieron como resultado la formación de las vetas Colquipallana , Escondida, Trinidad, San José, Santa Catalina, Judith, etc.

3. Se incrementa las fuerzas compresivas y originan las fallas de

empuje y desgarramiento conocido como Huamuyo, Uranmayo, San Paulo, más al este afloran las fallas Pacota y Parac paralelo a las vetas Constancia y Wellington.

4. La actividad tectónica continuó aún después de la mineralización produciéndose una zona de debilidad paralela a la veta, el cual permitió la intrusión del dique dacítico al cuál se le observa acompañando e interdigitando a la veta. Otros diques de la misma familia tienen rumbo que varia de N 45°_-55° _{E, anchos}

o

1-z

�

<!

_a:

1-u

<!

a::

o

a:

1-u

a:

a:

<r

-

_o

u

_z

z

o

u

z

o

f-<.9 F

z

s

f->

_

j

z

AUTOR: Guillermo Arellano P.

Tesis de grado,2008

Fd

---

--

F_d

-

--

Fract. de tensión _{..e " F}

e u ro ... ,' •,

Fe mayor que Fd

Suma vectorial: Fe+ Fd = Fr

·---CIA. MINERA SAN JUAN (PERÚ) DIAGRAMA ESTRUCTURAL DE FRACTURAMIENTO

DIBUJO: G. Arellano P.

1

ESCALA: Referencial ! FECHA: Agosto 2008 1 FIG: 3

-22-11.4.1.1. Pliegues.

Los sedimentos cretáceos son los que han sufrido mayor deformación; observándose anticlinales y sinclinales empinados de alto ángulo. En la quebrada Viso (cercano a la mina San Marino) las calizas tienen rumbo de N 75° _{E y} buzamiento de 75º _{NW, lo que nos sugiere la posición} espacial de éstas calizas es que nos encontramos en el flanco oeste del anticlinal de San Mateo, un punto importante para la interpretación de las formaciones subyacientes.

11.4.1.2 Fallas.

El fallamiento regional es casi longitudinal al plegamiento y tiene rumbo paralelo a los ejes de los pliegues. Existen

dos fallas regionales paralelos de rumbo N 35° _{W con}

separación entre ellos de 12 Km:

11.4.1.2.1. Falla Normal Corcosh-lnfiernillo.

Ubicado al NE del distrito de San Mateo de Huanchor

relacionado y muy cerca de las minas: Monterrey,

Abundancia, Borrachito, Huanchurina, Felicidad,

Venturosa, Sararachín, Pio-Pio. En forma paralela o muy cerca a ellos se presentan una serie de cuerpos intrusivos hipabisales y plutónicos que de alguna manera han influenciado en la mineralización de éste grupo de yacimientos poli metálicos (plano 1 ).

11.4.1.2.2. ·Falla Normal Pariachaca-Matucana.

Ubicado al SW del distrito de San Mateo de Huanchor y a una distancia de 1 a 3 Km. al oeste de las minas: San Marino, Pablo VI, Antimonio y roma, Graciela, Minayco, Los machos.

CAPITULO 111

GEOLOGIA ECONÓMICA

111.1. GENERALIDADES

La mina Coricancha es un yacimiento mineralizado que esta formado por un sistema de vetas paralelas que siguen un rumbo general NW-SE, éstas vetas son depósitos hidrotermales del tipo relleno de fracturas formado en ambiente de meso a epitermal que contienen oro,

plata, zinc, plomo y escaso cobre, conocidos a través de la veta Constancia y Wellington los cuales son las más importantes del sistema y las que actualmente están en exploración y explotación, estas estructuras se caracteriza por la ocurrencia de sulfuros primarios y una zona de oxidación concentradas en cercanías de superficie.

111.2. ORIGEN DEL YACIMIENTO.

Relacionado a la etapa principal en el desarrollo de la tectónica de placas y ampliamente relacionado a los procesos de formación de los minerales metálicos.

La continua expansión del piso oceánico (placa de Nazca) da lugar a la subducción de ésta a lo largo de la zona de Benioff y debajo de la placa Sudamericana. Ésta interacción entre las placas por compresión lateral genera las zonas orógenas como el levantamiento de la Cordillera de Los Andes con una potente corteza continental (fig. 3A). El magmatismo típico es calco alcalino y la mineralización asociada se localiza principalmente en los arcos magmáticos y esta compuesto por zinc, cobre, plata, estaño, antimonio, oro, mercurio, tungsteno, etc.

Los arcos magmáticos están constituido principalmente por un magmatismo calco alcalino el cual se origina con la fusión parcial del

24-manto. Se presentan principalmente como masas batolíticas o stock, estas rocas graníticas son generados a partir de magmas hidratados ricas en azufre y cloro expelida junto con la fase acuosa ascendente hacia arriba y hacia afuera del centro ígneo después de la cristalización de las rocas graníticas. En la fase acuosa se produce la disociación del agua permitiendo que se genere un ambiente oxidante combinándose luego la mena con el azufre ó cloro, así mismo su fácil fusibilidad que lo conserva en estado liquido durante el enfriamiento del magma y que por proceso de diferenciación magmática se produce la mineralización mediante soluciones hidrotermales. Estos minerales se depositan y guardan estrecha relación con la composición de la fuente mineralizadora, los cuales posiblemente en forma de fluidos acuosos alcalinos y emanaciones gaseosos precipitaron en las fracturas premineral de las rocas andesíticas donde encontraron las condiciones físico-químico favorables para su ambiente de precipitación.

111.3. TIPO Y FORMA DEL YACIMIENTO

Este yacimiento se formó en fracturas pre mineral que resultan de los esfuerzos tensiónales producidos por la fallas normales Pariachaca­ Matucana y Corcosh-lnfiernillo; éstos afectaron a las rocas sedimentarias del cretáceo y volcánicos terciarios, estos movimientos de alguna manera relaciona el emplazamiento de intrusivos cargados de mineralización.

La veta Constancia como la veta Wellington como principales vetas del sistema nos han permitido observar a través de diferentes estudios realizados por diferentes autores de que se trata de un yacimiento mineral de origen hidrotermal, epigenético y filoneano del tipo relleno de fractura que precipitaron en ambiente que varían del meso a epitermal. Adopta la forma tabular limitada por dos paredes rocosas que toman el nombre de cajas.

Este yacimiento se formó posiblemente a mediana y baja profundidad en donde las asociaciones de minerales como: Galena, esfalerita, calcopirita, arsenopirita y marcasita indican ambientes de temperatura que varían de moderado a baja ( 300º_{C a 200}º_{C ).}

111.4. MINERALOGÍA

Las soluciones mineralizantes en su acceso por las fracturas pre mineral, depositaron diferentes minerales para constituir una mineralogía compuesta por sulfuros y sulfosales en pequeña cantidad que ocurren en las vetas; así mismo tenemos los minerales de ganga, como el cuarzo y otros. De acuerdo a éstas características clasificaremos a los minerales de la veta en:

111.4.1. Minerales de Mena:

N en

�

CONTINENTES

MAGMÁTICA

CORTEZA OCEÁNICA

�

/•"

FOSA OCEÁNICA

VOLCANOGÉNICO DE SULFUROS

MASIVOS

PLATAFORMA

CONTINENTAL

11

MAGMÁTICO

PÓRFIDOS:Cu-Au-Mo, SKARN,

INTRUSIVOS RELACIONADOS:

Cu-Au-Zn-Pb

FOSA

CONTINENTAL

EPITERMAL:

Au-Ag,

ZONA

GRANÍTICA: Sn-W-Mo

AMAGMÁTICA

CORTEZA CONTINENTAL

PROFUNDAS

MISSISSIPI VALLEY

hasta 1 O mm de longitud y también se presenta en forma masiva de granulometría fina.

En la década de los ochenta Cathelineau-Cabri (1989) realizaron estudios con microsonda de barrido electrónico, espectrometría de sonda iónica, microscopio electrónico y absorción atómica con los cuales concluyeron que:

1. El oro ocurre no solamente como oro nativo; sino muy a menudo en un estado combinado probablemente a través de un ligazón ó amarre oro-arsénico dentro del cristal de arsenopirita.

2. Imágenes de sonda iónica han confirmado la presencia de oro en las zonas del cristal rico en arsénico. Así el oro esta heterogéneamente distribuido y esta enriquecido especialmente en zonas de crecimiento que tienen un contenido relativamente homogéneo de oro con alto contenido de arsenopirita; pero bajo contenido de antimonio y azufre.

3. La química de los fluidos probablemente tuvo una evolución compleja durante la cristalización de la arsenopirita. Ésta evolución quedo registrada por los cambios en los elementos mayores y en los elementos traza. Así, el microscopio electrónico y la sonda iónica han revelado dos evoluciones : La primera, es una fluctuación regular y rítmica que permite la repetición de zonas enriquecidas por arsénico-oro ó antimonio-azufre. La segunda, es un enriquecimiento del cristal en arsénico y oro, originando una última banda de crecimiento.

4. Existe entonces una evidencia indirecta que el oro esta distribuida al azar en la red cristalina de la arsenopirita como una solución sólida ó disuelta en éste mineral; por tanto será refractario.

5. En consecuencia, el amarre estructural del oro en la mena refractaria es el causante de la baja recuperación del oro en el proceso de cianuración.

Galena (SPb). Se presenta en pequeños a medianos cristales cúbicos en forma granular, ésta tiene un color y raya gris plomizo, exfoliación cúbica perfecta, su brillo es metálico y reluciente, contiene una fuerte proporción de plata por lo que le denominamos galena argentífera y probablemente seguirá en niveles inferiores; pero quizá no tanto como la esfalerita.

Pirita (SFe). Se presenta en pequeños cristales cúbicos de color amarillo latón en forma masiva y diseminada ocupando hasta el 30% del total de la veta. También se le encuentra diseminado en pequeños cristales en la roca caja y en las zonas alteradas.

Éste mineral es el mayor causante de las aguas ácidas que emanan del interior de la mina( 40 I/min ), por lo que representa un problema ambiental, al que la empresa esta procediendo a neutralizarlo.

Calcopirita (SCu). Del nivel 3460 a niveles superiores es muy escaso. Pero en el nivel 3140 se puede observar calcopirita masiva en pequeños y medianos lentes por tramos;

el cual posiblemente nos indique de que a medida que profundice debe aumentar el contenido de cobre.

Tetrahedrita (S13 Sb14 Cu12 Ag). Esta asociada a galena, se

presenta en pequeña proporción y en granos muy pequeños. Representa la posible etapa IV de la paragénesis de la mina Coricancha.

111.4.2. Mineral de Ganga.

Cuarzo (SiO2). Mineral bastante común en filones de oro,

plata, cobre, plomo, zinc, en general en casi todos los yacimientos. Se le encuentra en dos tipos en la veta: Un cuarzo lechoso masivo con escasa diseminación de sulfuros de grano fino que resultó de una primera emisión de soluciones mineralizantes y un cuarzo hialino en pequeños cristales que precipitó en una posterior emisión de soluciones mineralizantes al cual se le puede encontrar en pequeñas drusas.

También se pueden observar otros minerales de ganga como calcita, rodocrosita pero son muy escasos.

111.5.SECUENCIA PARAGENÉTICA

Estudios realizados por U. Petersen, N. Díaz (1995) identificaron los diferentes tipos de mineralización en la veta Constancia; los cuales son similares para la veta Wellington, que de acuerdo a las diferentes etapas observadas se clasificaron en:

ETAPA 1: Constituido por abundante cuarzo y poca pirita. Escasa presencia de otros sulfuros.

ETAPA 11: Constituido por regular cantidad de esfalerita, similar proporción de galena, algo de calcopirita. Escasa presencia de otros sulfuros y cuarzo.

ETAPA 111 : Constituido por abundante cuarzo, buena proporción de arsenopirita aurífera, poca cantidad de pirita y escasa presencia de esfalerita, galena y calcopirita (foto 1)

ETAPA IV (¿ ?): Estaría conformado por cuarzo junto a tetraedrita­ tenantita enriquecida con plata.

-Otros estudios sugieren, que cuando la arsenopirita tiende a desaparecer en profundidad, el oro que era refractario, aparecerá nativo junto a las fases piritosas de la primera etapa.

Gagliuffi (1985) estudió 23 secciones pulidas y 7 secciones delgadas de la veta Constancia desde el nivel 3710 hasta el nivel 3460 para comparar la mineralogía en un desnivel de 250m verticales y para explorar la presencia de oro nativo; sus conclusiones fueron lo siguiente:

1. Se confirma la presencia de minerales de cuarzo, caracterizado por un crecimiento continuo a lo largo de todo el proceso de precipitación, como: pirita, esfalerita, galena, arsenopirita, calcopirita. La tetraedrita-tenantita esta presente en casi todas las muestras; pero en mínima proporción y como una de las últimas fases de la paragénesis.

2. En tres muestras se detectaron pequeños granos de oro nativo menores a 20 micras en los intersticios de cuarzo y pirita en asociación con galena y/o arsenopirita.

3. Una prueba de ataque de galena con HNO3 reveló la presencia de un crecimiento mirmequítico con krennerita (AuTe2) en dimensiones microscópicas.

4. Se detecto además: Pirargirita ( Ag3 Sb S3 ), confieldita ( Ag8 Sn S6 ),

bournonita (Cu Pb Sb S3 ), Pirrotita ( Fe1 S8 ), hematita (Fe2 03),

magnetita (Feo Fe2 03) y calcita (CaCO3).

PARAGENESIS GENERALIZADA DE LA MINA

CORICANCHA

ETAPA

MINERALES

CUARZO

PIRITA

ESFALERITA

GALENA

CALCOPIRITA

ARSENOPIRITA

AURIFERA

TETRAHEDRITA

Y SULFOSALES DE

PLATA

Figura N

₄

11

Fuente:

111

El espesor de las líneas indica aproximadamente el volumen del mineral.

30

FIG. 6

VETA CONSTANCIA

Techo de galería 900S, Niv 550

PARTE SUPERIOR: Andesita argilizada de la caja techo

ETAPA 11 (superior derecha): Esfalerita (si), galena (gn), calcopirita (cp)

ETAPA 111 (centro): Arsenopirita (aspy), cuarzo (qz), pirita (py), calcopirita (cp)

ETAPA 11 (inferior izquierdo): Esfalerita (si), galena (gn), calcopirita (cp)

FIG. 7

Fig 6 y 7: Arsenopirita-cuarzo perteneciente a

ETAPA 111 de la paragenesis. Ubicado a 1400 m

de boca mina. Pot: 1.20 m, Ley: 38.87 Au/Tm

111.6. ALTERACIONES HIDROTERMALES

Entre las alteraciones que se pueden distinguir en la roca caja, se pueden observar:

111.6.1. Sericitización.

Cuya ocurrencia puede variar entre los 500º_{C y 1 00}º_{C de temperatura}

producto de la lixiviación de sodio, calcio, magnesio y al desarrollo de un metasomatismo potásico, donde el potasio es introducido por el feldespato contenido en el dique dacítico, producto de ésta alteración hidrotermal los feldespatos son reemplazados por sericitas en hojuelas finas a la cual se le puede observar asociada a cuarzo y pirita en cristales muy pequeños . A éste ensamble se le denomina Fílica.

111.6.2. Argilización.

Se le encuentra muy cerca y casi interdigitando a la sericitización, se caracteriza por la formación de minerales arcillosos producto de la alteración de los feldespatos y minerales máficos; esto ocurre bajo condiciones ácidas por lixiviación de todos los cationes alcalinos y por lixiviación del calcio, formándose un ensamble característico de apariencia blancuzca (caolinita) asociada a pirita de grano fino; la alteración argílica puede llegar a tener hasta 2 m desde la veta, sin valores económicos, así mismo dentro de toda éstas alteraciones se pueden observar remanentes del dique dacítico que aún sobrevive a la alteración hidrotermal.

111.6.3. Propilitización.

Se le encuentra más externamente, propia de baja temperatura caracterizada por su apariencia verdosa. Presenta un ensamble clorita, epídota (escaso) calcita-pirita, hasta llegar a roca fresca.

Es decir por la naturaleza mineralógica y por el tipo de alteración hidrotermal observada la mina Coricancha se podría considerar un yacimiento del tipo mesotermal a epitermal.

111.7. ZONA DE OXIDACIÓN

Es una zona prácticamente constante en superficie, alcanza aproximadamente 30m de profundidad. Mayormente se observa cerca a las boca mina hasta una longitud de 100 m en horizontal.

A pesar de ser una zona lluviosa de casi constante filtración de aguas meteóricas superficiales no se nota una fuerte oxidación. La escasa oxidación probablemente se deba a que los suelos están sometidas a bajas temperaturas, ya que la región alcanza gran altitud en donde las aguas meteóricas filtran hasta determinada profundidad generando zonas de oxidación, luego posiblemente continúan las aguas meteóricas pero con deficiencia de oxigeno por lo que ya no es posible seguir oxidando a los sulfuros.

CAPITULO IV

MINERALIZACIÓN DEL YACIMIENTO CORICANCHA

IV .1. VETA CONSTANCIA

Ha sido trabajado en los diferentes periodos intermitentes de la mina desde 1906 hasta 2002. Actualmente se esta trabajando desde febrero del 2007 en frentes de desarrollo y explotación; se le conoce en mas de once niveles; desde el nivel 3460 hasta el nivel 3980 haciendo una diferencia de cotas de 520m. Falta aún por explorar del nivel 3980 hasta la cumbre del cerro Huamanjune (4400 m.s.n.m.), así mismo falta explorar del nivel 3460 hasta el nivel 3140 haciendo una diferencia de cotas de 300m y desde el nivel 3140 hacia niveles inferiores donde posiblemente se encuentren los yacimientos en skarn, motivo del estudio.

IV.1.1. Afloramiento:

Se puede observar mayormente en las quebradas Aruri y Viso, luego es dificultoso por la vegetación existente en la zona. Ésta veta tiene diferentes nombres; en la quebrada Aruri se le conoce como veta Constancia (mina Coricancha), en la quebrada Viso se le conoce como veta Jorge Chávez (mina San Nonato) haciendo una longitud horizontal aproximado de 3600m, lo que a su vez corresponde al área de estudio; de éste total 2800m pertenecen a las propiedades de minera Coricancha y el resto pertenecen a propiedades de la compañía minera San Nonato.

los 4000m y están fuera de las concesiones de la mina Coricancha.

Su rumbo varia de N 20°_-25° _{E y buzamiento de 75}°_-85° _NW. En interior mina se observa una variabilidad del buzamiento por tramos hacia el SE lo cual hace dificultoso su interpretación en sección vertical.

IV.1.2. Mineralogía:

La mineralización consiste en un relleno de cuarzo bandeado con arsenopirita, pirita, seguido de otra banda de esfalerita­

galena argentífera, calcopirita (muy escaso) y algo de

tetrahedrita. Cuando se presentan clavos de sulfuro masivo se observa arsenopirita en cristales alargados de 5-10mm. La

veta presenta anchos variables de 0.30 a 1.50 m con 0.36%Cu,

3.61 %Pb, 3. 79%Zn, 185.36 gr Ag/tm y 6.28 gr Au/tm; con tendencia de mejorar la ley de oro hacia el sur.

El contenido de oro se encuentra asociado:

1- A la estructura cristalina de la arsenopirita por lo que se le considera refractario.

2- A la pirita en menor grado; mientras que en la galena y esfalerita es muy escaso.

IV.1.3. Controles estructurales positivos para la mineralización. 1. Presencia de venillas de cuarzo paralelas u oblicuo al rumbo

de la veta en las paredes del control estructural.

2. Mayor intensidad de la argilización dentro de la misma veta. IV .1.4. Controles estructurales negativos para la mineralización.

1. Ausencia o escasa alteración en las cajas por presencia de vetas muy angostas.

IV .1.5. Zonam iento Mineral:

Se caracterizan por ser un relleno en bandas según las etapas ocurridas durante el relleno del mineral, así se puede observar que hacia las partes altas-intermedias aumentan los contenidos de oro y plata; así mismo a medida que profundizan los desarrollos en horizontal hacia el sur se nota un incremento notable en leyes de oro.

No se observa una relación marcada de leyes Au/Ag. En profundidad tiende a disminuir la arsenopirita, por tanto los valores de oro decrecen, mientras se incrementa la ley de zinc, plomo y aparecen lentes intermitentes de calcopirita, el cual es indicativo de que a medida que profundiza la veta debe incrementar el contenido de cobre.

Estudios microscópicos realizados por C. Cánepa (1990) en tres sectores permitió establecer un marcado zonamiento que se resume de la siguiente manera:

34-VETA CONSTANCIA

MUESTRAN N2 7510

Veta Constancia ubicada en el nivel 821 galcría 059:

estructura bandeada de cuauo con rnlfuros: arsenopirita acicular, mam1atita, calcopirita y pirita. Los resultados analitiC()s indican leyes de 0.307 oz,'TM Au. 0.86802,'TM Ag, 0.067% Cu, 0.34% Pb y 3.46% Za.

MUESTRA Nº 7513

Veta Conjtancia Ramal W: ubicada en el nivel 765

galena 170; estructura de cuarzo blanco rellenada por los bordes con sulfuros; mannntita, galena. diseminación de -pirira, cris1ales aciculares de arsenopirim en imercrccirniento coa piritn y cuarzo. Los resultados aoalfticos indican leyes de 0.115 oz,'TM Au, 6.912 oZ/TM Ag. 0.3% Cu, 2.76% Pb y 9.35%Zn.

MUESTRA N2 7507

Caja techo de la veta Constancia ubicada en el nivel 871 galería 059: Roca volc:ínica de color blanco con alteración cuarzo - scricita, pirita diseminada de grano fino y vcniUas de 1 milímetro de espesor rellenadas por pirita. Los resulrndos anaUticos indican leyes de 0.009 oz'TM Au, 0.273 ovTM Ag, O.O\% Cu, 0.09% Pb y 0.11% Zn.

VETA CONSTANCIA

FOTO Nº 1

Veta Consl:rncia ivel 460, con rumbo N33,E, buzamiento 80º _W

y potencia 0.45 m. El relleno mineral consiste de cuarzo y sulfuros. pi tita, esfnletita, calcopinta y arscnopiritB. Los resultados anallticos de la muestra W 7524 reportan leyes de 0.447 oz/TM r\u, 3.215 oz/TM Ag. 1.80 ¾Pb, 3.84% Zn y 0.44% Cu.

FOTO Nº 2

Veta ConstanciJ Nivel 71 O Tajo 590, rumbo N28º_{E. buzamiento}

81 ºSE y potencia 0.85 m. el relleno consis,e de cuarzo con mi furos; pirita, galena argentifera, esfnlerita, calcopirita. nrscnopirita y mannatita. Los resultados analíticos de ln muestra Nº ₇₅₂₂

reportan leyes de 0.35

oz/fM Au, 18.744 oz/TM Ag, 15.80 ¾Pb, 5.61% Zo y0.88% Cu.

FOTO Nº 3

Veta Constancia Nivel 550 Galería 900

SW, muestra Nº _{7526; rumbo N 22}º _E, buzamiento 85º _{NW y potencia l. 10 m. El} relleno consiste de minerales de cunrzo blanco y sulfuros; pirita, aJScoopirita, galena y calcopirita .. Los resultados analíticos reportan leyes de 0.569 ozrrM Au, 4.598 oz/TM Ag, 1.77 %Pb, l.17% Zo y 0.27% Cu.

FUENTE: Consultora Minera Anglo Peruana SA, Noviembre 2003

-36-VETA CONSTANCIA

FOTO Nº ₅

Nivel 765, tajo 795, rumbo N30 E, buzamiento 71 NW,

Potencia O.SO m. el mineral consiste: cuarzo, galena, arsenopirita, esfalerita, y escasa calcopirita. Leyes 0.4 oz/tm Au, 16.88 oz/tm Ag, 11.6 %Pb, 13.7 %Zn y 0.51%Cu

A: Zona de Au-Ag. Abundancia de oro nativo y sulfosales de plata, escasa arsenopirita; correspondiente a zonas inferiores.

B: Zona de Cu-Ag. Cobre gris y calcopirita, diseminación de

sulfosales de plata, escasez de oro y arsenopirita;

correspondiente a zonas baja-intermedia.

C: Zona de Pb-Zn. Abundancia de galena, esfalerita, pirita y arsenopirita, escasez de cobre gris, sulfosales de plata y oro nativo; correspondiente a zonas intermedia-altas.

IV.1.6. Estudio Microscópico de Secciones Pulidas (INGEMMET-2007).Estudio para Cia. Minera San Juan (Perú)

Fotomicrografía 1

Ubicación Veta

Nivel Labor

Punto. A2 + 25m Constancia

3,710

S/N 650 S

Descripción microscópica.

Arsenopirita, presenta cristales euhedrales y subhedrales con tamaños menores a 525 micras, rellenando intersticios y fracturas de la ganga, inclusiones en pirita, esfalerita, galena, cobre gris y calcopirita. Presentan porosidades y microfracturas rellenas con esfalerita, calcopirita, galena y cobre gris. Es reemplazada por pirita, esfalerita, calcopirita I y galena.

Pirita, con tamaño menores a 450 micras diseminados en

fracturas de ganga y como inclusiones en esfalerita, calcopirita y _galena.

Esfalerita, como exsolución de calcopiritall rellenando fracturas de la ganga, así mismo rellenando porosidades de la arsenopirita y pirita. Reemplaza a arsenopirita y pirita. Es reemplazada por galena.

Calcopirita, se presentan tres generaciones: Calcopirita 1, se encuentra rellenando porosidades de arsenopirita y pirita. La calcopirita 11, se encuentra como escasa exsolución en esfalerita. La calcopirita 111, ocurre junto a cobre gris rellenando finas venillas que cortan a la esfalerita.

Cobre gris, rellena porosidades y microfracturas de esfalerita y arsenopirita, presenta porosidades rellena por galena.

Reemplaza a calcopirita y es reemplazado por galena.

Galena, rellena fracturas de la ganga así como porosidades de pirita, arsenopirita, esfalerita, calcopirita y cobre gris a las que reemplaza. Presenta inclusiones de arsenopirita, pirita, calcopirita y esfalerita.

Secuencia de formación.

Arsenopirita-pirita

Calcopirita 1

-Esfalerita-calcopirita 11 Calcopirita 111

Cobre gris

Galena

Fotomicrografía 2

Ubicación Punto 21 + 20 m

Veta Constancia

Nivel 3,871

Labor S/N 059 S.

Descripción microscópica.

Arsenopirita, se presenta en cristales euhedrales y subhedrales de aspecto prismático con tamaños de hasta 1 .12 mm. Algunos granos se hallan diseminados en la ganga ó como inclusión en la galena, es reemplazada por esfalerita, galena. Esta asociado a pirita.

Pirita, en cristales euhedrales a anhedrales de tamaños menores a 1.68 mm, se presentan asociada a la arsenopirita, están siendo reemplazadas parcialmente por galena y esfalerita.

Esfalerita, en cristales anhedrales de tamaños menores a 4

mm, contiene numerosas inclusiones de calcopirita, algunos

granos contienen inclusiones de pirita y arsenopirita a las

cuales la reemplaza parcialmente, también ocurre rellenando

poros de la ganga.

Calcopirita, de formas anhedrales de tamaño menores a 40 micras, se presentan rellenando poros de la ganga ó en bordes de la esfalerita.

Cobre gris. En tamaños menores a 125 micras, rellenando

poros y bordes de la esfalerita, cobre gris como inclusión en la galena.

Galena, en cristales anhedrales, de tamaño menores a 4mm

se presentan en poros de la ganga, reemplaza parcialmente por los bordes a pirita, arsenopirita, esfalerita, algunos granos de galena contienen inclusiones de arsenopirita, así mismo la galena rellena poros de arsenopirita

Secuencia de formación.

Pirita-arsenopirita

Esfalerita-calcopirita

Calcopirita Cobre gris

Galena

Fotomicrografía 3

Ubicación

Nivel

Labor 3,710 Gal 793 S.

Descripción microscópica.

Arsenopirita, en cristales euhedrales de aspecto prismático

con tamaños menores a 5.4 mm, presentan inclusiones de

pirita, poros rellenada por calcopirita, cobre, galena. Los cristales de arsenopirita están asociado a pirita, rellenan fracturas de la ganga, están reemplazada parcialmente por esfalerita, galena, calcopirita y cobre gris.

Marcasita, ocurre siempre rellenando fracturas de arsenopirita.

Esfalerita, de formas anhedrales y de tamaños menores a 5 mm., contiene pequeñas inclusiones de calcopirita, rellena fracturas, poros e intersticios de la ganga, reemplaza parcialmente a pirita y arsenopirita.

Pirita, de tamaños menores a 200 micras, esta asociada a

arsenopirita, cristales de pirita rodeado con cristales de arsenopirita.

Cobre Gris, de forma anhedral, se presenta mayormente solo

ó junto con calcopirita rellenando microfracturas de arsenopirita ó rellenando microfracturas de esfalerita.

Calcopirita, como inclusiones en esfalerita ó rellenando

microfracturas de arsenopirita.

Galena, de forma anhedral de tamaños menores a 400 micras, ocurre rellenando poros de la pirita, arsenopirita y esfalerita a las cuales también reemplaza por los bordes.

Secuencia de formación. Pirita-arsenopirita

Marcasita Calcopirita

Esfalerita-calcopi rita.

Cobre gris

Galena

Fotomicrografía 4

Ubicación Veta

Nivel Labor

Punto A2 + 26m Constancia 3,710

S/N 650 S.

Descripción microscópica.

Arsenopirita, ocurre en cristales de forma euhedrales y subhedrales con tamaños menores a 530 micras, rellenando fracturas de la ganga, así mismo se encuentra como inclusión
