Solución basada en NGN para la digitalización de los servicios de comunicaciones en la localidad de Isabela de Sagua

Texto completo

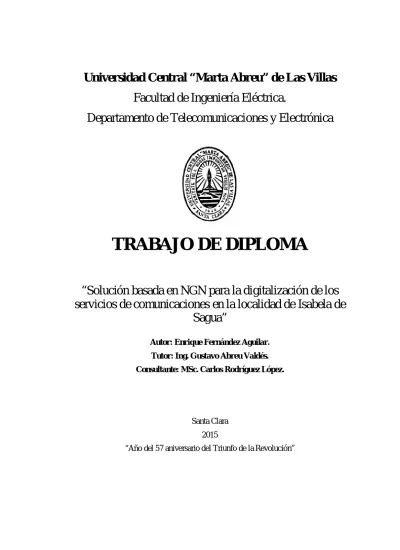

(1)Universidad Central “Marta Abreu” de Las Villas Facultad de Ingeniería Eléctrica. Departamento de Telecomunicaciones y Electrónica. TRABAJO DE DIPLOMA “Solución basada en NGN para la digitalización de los servicios de comunicaciones en la localidad de Isabela de Sagua” Autor: Enrique Fernández Aguilar. Tutor: Ing. Gustavo Abreu Valdés. Consultante: MSc. Carlos Rodríguez López.. Santa Clara 2015 “Año del 57 aniversario del Triunfo de la Revolución”.

(2) Hago constar que el presente trabajo de diploma fue realizado en la Gerencia Operaciones de la Red de ETECSA en Villa Clara como parte de la culminación de estudios de la especialidad de Telecomunicaciones autorizando a que el mismo sea utilizado por la Institución, para los fines que estime conveniente, tanto de forma parcial como total y que además no podrá ser presentado en eventos, ni publicados sin autorización de la Universidad.. Firma de los Autores. Los abajo firmantes certificamos que el presente trabajo ha sido realizado según acuerdo de la dirección de nuestro centro y el mismo cumple con los requisitos que debe tener un trabajo de esta envergadura referido a la temática señalada.. _______________________________. Firma del Tutor. _______________________________. Firma del Jefe de Departamento. donde se defiende el trabajo. ________________________________. Firma del Responsable de Información Científico-Técnica.

(3) PENSAMIENTO. El mundo camina hacia la era de la Informática, la electrónica, las comunicaciones y todos sus derivados…… Todo parece indicar que estas ciencias se convertirán en algo así como una medida del desarrollo, quien lo domine será un país de Vanguardia. Vamos a volcar nuestros esfuerzos en este sentido con audacia revolucionaria.. Ernesto Guevara de la Serna. CHE.

(4) AGRADECIMIENTOS. A nuestros padres y hermanos que de una forma u otra nos han estimulado a estudiar en todo momento.. A nuestro tutor Ing. Gustavo Abreu Valdés y consultante MSc. Carlos Rodríguez López porque nos brindaron un valioso apoyo desde que comenzamos este trabajo.. A todos los que nos han ayudado a confeccionar este trabajo, directa o indirectamente.. Muchas Gracias.

(5) RESUMEN El trabajo de diploma titulado “Solución basada en NGN para la digitalización de los servicios de comunicaciones en la localidad de Isabela de Sagua”, está encaminado a diseñar una propuesta de solución para el acceso a la red NGN de ETECSA, que de respuesta a las insuficiencias que presenta la actual tecnología y las necesidades de los usuarios de dicha localidad. La propuesta de solución al problema científico se elaboró tomando en consideración los resultados: del estudio bibliográfico y de la documentación más actualizada sobre el diseño de una solución para el acceso a la red NGN de ETECSA y la caracterización de la actual tecnología ATZ-64 que presta servicios de telecomunicaciones en la localidad de Isabela de Sagua, provincia de Villa Clara. En dicha propuesta se consideró que la arquitectura de red más indicada para la implantación en dicha localidad de una Red de Próxima Generación, es ALCATEL, la que dará solución a las insuficiencias y las necesidades antes expuestas, al ser más eficiente. Se pudo evaluar la posible efectividad de la propuesta al comparar las insuficiencias que presenta la actual tecnología que presta servicios de telecomunicaciones en la localidad antes mencionada y las necesidades de los usuarios, con las ventajas que ofrece una Red de Próxima Generación ALCATEL, desde el punto de vista técnico, económicas y de servicios para dar respuesta a las necesidades de los usuarios..

(6) ÍNDICE Pág.. Introducción………………..………………………………………………………………..1 Capítulo I………………………………………………………………………….……..…..6 . 1.1 Introducción……………………………………………………........................................6 1.2 Generalidades de una red NGN.…………………………................................................6 1.2.1 Definición de NGN…………………………………………………………....….…...7 1.2.2 Características de las redes NGN…………………………………………….…...…...7 1.2.3 Convergencia……………………………………………………………………..…....8 1.3 Esquema de un modelo referencial de una NGN…………………………………...…...9 1.3.1 Gestión y servicio………………………………………………………….…..………9 1.3.2 Control de red.………………………..………...........................................................10 1.3.3 Softwitch……………………………………………………………...........................10 1.3.4. Características……………………………………………………………………..…10 1.3.5 Signalling gateway……………………………………….…………….…….…….…11 1.3.6 Feature Server……………………………..................................................................12 1.3.7. Núcleo.……………………………………………....................................................12 1.3.8 Acceso de Terminal………………………………….……………..………………..13 1.3.9 Acceso Gateway………………………..…………………………………………….13 1.3.10 Media Gateway……………………..……………………………………................13 1.3.11 Multimedia adapter (MTA)...…………………........................................................14 1.3.12 Integrated Access Device (IAD)…...………………….…….………….…………..14 1.4. Arquitecturas y Protocolos.....………………………………….……….......................15 1.4.1 Protocolos de Señalización y de Control.…………………………………………......17 1.4.2. Sistema de Señalización (SS7)......…………………………………………..............17 1.4.3 Signalling Tranport……………………………………………………………….…..18 1.4.4. H.323……………………………....……………………………………….………..18 1.4.5 MEGACO H.248…………………………….…………………………….….…….18 1.4.6 Session Inicial Protocolo (SIP)………………………………………………….......19 1.5 Arquitectura de red de Próxima Generación de ALCATEL……………………….………20.

(7) 1.6. Otras Aplicaciones del MGC……………………………………………………..……22 Capítulo II. 2.1. Introducción…..………………………………………………………………….…....24 2.2 Situación actual de la Central Telefónica de Isabela de Sagua……………..….….......24 2.2.1 Central Telefónica Isabela de Sagua ATZ-64…………………………….……...…..24 2.2.2 Conectividad de la Central Telefónica de Isabela de Sagua…..…………..………....…25. 2.2.3 Diagrama de Red de la Central Telefónica de Isabela de Sagua..…………………...25 2.2.4 Capacidad de la Central de Isabela de Sagua.………………………………………..25 2.2.5 Situación actual de la conmutación en la localidad de Isabela de Sagua.……………25. 2.2.6 Diagnóstico de la Situación Actual de la Central Telefónica de Isabela de Sagua…………………………………………………………………………………....25 2.2.7 Tablas de Eficiencia de Larga Distancia de la Central Telefónica de Isabela de Sagua………………………………………………………………………………..….26 2.3 Propuesta de Solución para la Digitalización con ISAM de NGN de ALCATEL en la localidad de Isabela de Sagua……………………………………………………………26 2.3.1 Introducción……………………………………………………………………….....26 2.3.2 Características Técnicas………………………………………………………….…..27 2.3.3 Configuraciones……………………………………………………………………...28 2.3.4 Requerimiento General……………………………………………………………....29 2.3.5 Servicios Generales Requeridos……………………………………………….……..29 2.3.6 Requerimientos Técnicos específicos de la Central………….………………….…...29 2.3.7 Requerimientos de Capacidad de Tráfico con los nuevos servicios……..…….…….30 2.3.8 Equipamiento NGN de ALCATEL a instalar en Isabela de Sagua………………….30 2.3.9 Características técnicas de los Gabinetes donde se instalan los ISAM 7302FD (NFXS-A)………………………………………………………………………………….31 2.3.10 Dimensionamiento……………………………………………………….………...32 2.3.11 Soluciones de las Interconexiones internas y externas del ISAM del equipamiento de Acceso ISAM7302-FD (ISAM- V) e ISAM 7330RA que será instalado en el Centro de Isabela de Sagua…………………………….......................................32 2.3.12 Señalización de enlaces y abonados………………………………………...……....34.

(8) 2.3.13 Ancho de Banda de la NGN de ALCATEL a instalar en Isabela de Sagua………...34 2.3.14 Numeración de la Digitalización………………………………………………........35 2.3.15 Servicios Suplementarios………………………………………………………..….35 2.3.16 Gestión………………………………………………………………………….......36 2.3.17 Seguridad e Informática……………………………………………………….........36 2.3.18 Facturación…………………………………………………………………….........36 2.3.19 SIPREC………………………………………………………………………….….36 2.4 Selección de Arquitectura de red NGN………..………….……….…………………..36 2.4.1. Introducción……………………………………………………………………........36 2.4.2Posible Tráfico de la ISAM de ALCATEL en la localidad de Isabela de Sagua.…....37 Capítulo III 3.1. Introducción…………………………………………………………………..………....38 3.2 Insuficiencias del equipamiento ATZ-64 y las necesidades de los usuarios de Isabela de Sagua..…………………………………………………………………………………..38 3.3 Pruebas de Tráfico Realizadas en Isabela de Sagua………………………..…………..39 3.3.1.Los resultados de las pruebas de aceptación realizadas en Isabela de Sagua a la Red de Próxima Generación ALCATEL, avalan su selección y eficacia en la solución de las insuficiencias y necesidades señaladas…………………………………………………….39 3.4.Evaluación de la efectividad de la propuesta……………………………………….......40 Conclusiones…………………………………………………………………………………..…….43 Recomendaciones…………………………………………………………………………………….44 Referencias Bibliográficas……………………………………………………………………….....45 Bibliografía. Glosario de Siglas y Términos. Anexos. Anexo No. 1. Figura 1.2 Esquema Topológico de una red NGN. Anexo No. 2. Figura 1.3. Completa continuidad entre los mundos TDM y NGN. Anexo No. 3. Figura 1.4. Manipulación de los tráficos TDM y NGN por el Alcatel 1000MM E 10. Anexo No.4. Figura 1.5. Comunicación Extremo-Extremo entre Usuarios heredados y NGN..

(9) Anexo No.5. Figura 1.6. Alcatel 1000 MM E 10 Controlando Pasarelas de VoATM integradas e independientes. Anexo No.6. Figura 2.1. Enlace general de Armazones y equipos. Anexo No.7. Tabla Total de eficiencia.IS01S. Anexo No.8. Tabla Total de eficiencia.IS01E. Anexo No.9. Figura 2.2. Esquema de la NGN de ALCATEL de Villa Clara y la Red Nacional. Anexo No.10. Figura 2.4. Esquema de ISAM 7330 RA. Anexo No.11. Figura 2.5.Esquema del Gabinete Standard ETSI y Shelf ISAM FD7302(NFXS-A). Anexo No.12. Figura 2.6. Esquemas de las interconexiones internas del A7302 y el A7330RA y equipo de transmisión..

(10) INTRODUCCIÓN. En el pasado, voz y datos se transportaban a través de redes distintas por varias razones: sus características eran muy diferentes, los abonados de voz tenían altas expectativas de calidad, la mayor parte del tráfico era de voz y los ingresos provenían fundamentalmente del tráfico de voz. Actualmente es posible la transmisión de voz de alta calidad sobre redes de datos, por eso no tiene sentido justificar técnicamente la separación de ambas redes. El paso hacia la convergencia surge de la necesidad de generar nuevas fuentes de ingresos, ofertar servicios multimedia flexibles a los usuarios privados, manejar el enorme crecimiento de estos servicios, y mantener los gastos operacionales en un nivel razonable. La convergencia ofrece la posibilidad de reducir el costo del ciclo de vida, ya que el suministrador de servicio puede desarrollar todos los servicios sobre una red simple en lugar de hacerlo sobre un número de redes superpuestas. No obstante, este potencial sólo puede conseguirse si los nuevos elementos de red, en la red en convergencia, se administran mediante un sistema de gestión integrado. Comunicación, disponibilidad y seguridad son las necesidades a cubrir, las empresas quieren garantizar la seguridad de sus comunicaciones, de su información corporativa y de su personal. Requieren servicios de voz, datos y video para mantener comunicados a sus empleados en localidades geográficamente dispersas, incluidos quienes trabajan desde su casa y capacidades de comunicación de emergencia. También precisan de sistemas de respaldo de información ubicados en localidades separadas, de tal forma que sus comunicaciones puedan restablecerse rápidamente. Todo lo expuesto anteriormente ha inducido en los organismos de estandarización y en los fabricantes de equipos la creación de nuevas técnicas, tecnologías y protocolos, que, aunque hayan sido creadas para solucionar problemas concretos y puntuales de la red, pueden ser estructuradas y aglutinadas convenientemente para dar una solución técnica y económica global a la provisión de servicios tanto en el escenario corporativo como residencial, creando de esta manera un nuevo concepto: las llamadas Redes de Próxima Generación (NGN). Estas NGN son redes de conmutación de paquetes que tienen como principal característica la integración de todo tipo de servicios en una sola infraestructura de red IP con 1.

(11) conmutación de paquetes. El elemento de control se denomina Softswitch y es una de los componentes más importante dentro de la red. Para lograr un sistema de telecomunicación universal en el que tengan cabida contenidos tan diversos como el correo electrónico, video, voz o fax, entre otros muchos, son necesarios avances en diversos campos. La interconexión de las redes de circuitos y las redes conmutadas está provocando la evolución de los centros de conmutación actuales mediante la tecnología de Softswitch, una combinación de software y hardware que se encarga de enlazar las redes de paquetes (ATM o IP) y las redes tradicionales, y desempeña funciones de control de llamadas tales como conversión de protocolos, autorización, contabilidad y administración de operaciones. La tecnología Softswitch ofrecerá lo mejor de las redes telefónicas tradicionales e Internet: difusión y confiabilidad combinadas con rápidas reducciones en los costos e innovadores servicios. Se podrán obtener servicios y calidad similares, pero a menor precio, y se beneficiarán aún más de las continuas mejoras de rendimiento y costos que ofrece la tecnología de Internet. El estudio de esta tecnología es importante porque al estar en plena evolución, mostrará la manera como se abren paso las Redes de Próxima Generación. También se detallarán los desafíos que la tecnología involucre para los proveedores de servicios de redes y todo lo que esto represente para el público en general. Desde la implementación de la Primera NGN en nuestro país en el año 2006 por la Empresa de Telecomunicaciones de Cuba (ETECSA), hasta la fecha se ha experimentado una evolución hacia la migración de las redes NGN, con el incremento de nuevas instalaciones, dando como surgimiento nuevos servicios. Es notable que estos servicios se brinden en acciones de tele mercado, en todos los casos brindados por ETECSA. Las experiencias acumuladas en nueve años de trabajo en la Implementación de NGN permiten identificar los problemas existentes y los potenciales, y están marcando el camino para el mejoramiento de los servicio. ETECSA, estudia y aplica de forma progresiva y sistemática en sus redes de telecomunicación esta tecnología, teniendo en cuenta, como elemento esencial brindar a los clientes calidad y satisfacción en los servicios ofrecidos. Sin embargo, estudios recientes realizados por ETECSA en la provincia de Villa Clara demuestran que la calidad del servicio telefónico ofrecido a los usuarios en determinados 2.

(12) municipios, se ha visto afectada por determinadas insuficiencias y que dentro de estos municipios, se encuentra la localidad de Isabela de Sagua, con tendencia progresiva a la degradación; lo que se pudo constatar en las encuestas realizadas y las observaciones obtenidas con los equipos de monitoreo del tráfico, que demostraron que solamente el 41.9% de las llamadas son eficaces. Tomando en consideración las insuficiencias que presenta el equipamiento ATZ-64 de tecnología Alemana existente en la localidad de Isabela de Sagua, provincia de Villa Clara y el bajo nivel de satisfacción de los usuarios que realizan llamadas de voz desde la localidad y viceversa, con pérdidas económicas y de imagen para ETECSA y las funciones que desempeña el autor del trabajo en dicha empresa, es lo que ha posibilitado conocer la problemática existente, motivar su investigación y plantear el siguiente problema científico: ¿Cómo diseñar una propuesta de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, que de respuesta a las insuficiencias que presenta la actual tecnología y las necesidades de los usuarios de dicho territorio?. Objetivo general Diseñar una propuesta de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, que de respuesta a las insuficiencias que presenta la actual tecnología y las necesidades de los usuarios de dicho territorio.. Interrogantes Científicas . ¿Qué antecedentes existen que aporten información importante a considerar en el diseño de una solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara?. . ¿Qué insuficiencias presenta. la actual tecnología que presta servicios de. telecomunicaciones en la localidad de Isabela de Sagua, provincia de Villa Clara para dar respuesta a las necesidades de los usuarios?. 3.

(13) . ¿Cómo diseñar una propuesta de solución para el acceso a la red NGN de la ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, que dé respuesta a las insuficiencias que presenta la actual tecnología y las necesidades de los usuarios?. . ¿Cómo evaluar la posible efectividad de una propuesta de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, dada la información. conocida sobre la eficiencia de esta Central telefónica, las. insuficiencias que presenta la actual tecnología en dicha localidad y las necesidades de los usuarios?. Tareas de investigación . Realización de un estudio bibliográfico y de la documentación más actualizada sobre el diseño de una solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara.. . Caracterización de la actual tecnología que presta servicios de telecomunicaciones en la localidad de Isabela de Sagua, provincia de Villa Clara y las insuficiencias que presenta para dar respuesta a las necesidades de los usuarios.. . Diseño de una propuesta de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, que dé respuesta a las insuficiencias que presenta la actual tecnología y las necesidades de los usuarios.. . Evaluación de la posible efectividad de la propuesta de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, dada la información conocida sobre la eficiencia de esta Central telefónica, las insuficiencias que presenta la actual tecnología en dicha localidad y las necesidades de los usuarios.. Posibles resultados Con esta propuesta de diseño de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, se pretende mejorar la cantidad y calidad de los servicios de telecomunicaciones que se presta a los usuarios de dicha localidad, logrando un crecimiento exponencial del tráfico de voz y datos, de forma que se puede inferir un inevitable cambio hacia redes de conmutación de paquetes centradas en. 4.

(14) voz y datos, ya que éstos superan a la voz como principal generador de ingresos y complementa la calidad de los servicios ofrecidos a los clientes.. Impacto posible Además de los posibles resultados de la propuesta de diseño de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, expuestos anteriormente, tendría las siguientes implicaciones prácticas: . Mejorar la eficiencia y calidad en los servicios ofertados.. . Desarrollar nuevos servicios de comunicación con una estrategia de integración de voz y datos.. . Control de operación y mantenimiento, encargados de la atención de los usuarios.. Aplicabilidad: Esta propuesta de diseño de solución para el acceso a la red NGN de ETECSA en la localidad de Isabela de Sagua, provincia de Villa Clara, se aplicará a la red de telecomunicaciones de dicha localidad y prestará servicio con tecnología de paquetes, permitiendo el transporte común de voz y datos.. 5.

(15) CAPITULO. I ANÁLISIS DE LAS TECNOLOGÍAS NGN. 1.1 Introducción La industria de las telecomunicaciones, de acuerdo al desarrollo científico técnico en el ámbito internacional, está cambiando y avanzando a un ritmo vertiginoso. Mientras que los servicios establecidos no están creciendo lo suficientemente rápido como para soportar la competencia de las nuevas tecnologías. Los proveedores de servicios establecidos deben encontrar nuevas vías para cumplir con sus expectativas, combinando la integración de los servicios de voz, datos y video con una entrega de prestaciones flexible y a bajo costo. Los proveedores de voz y datos distribuyen a los usuarios y clientes sus servicios utilizando diferente infraestructura. Con la evolución de las tecnologías estas redes existentes deben adaptarse a los nuevos requerimientos de los usuarios, basados en el mejoramiento de las prestaciones y costos, que permitan el uso de una sola infraestructura de red. Es inminente para la competitividad de las empresas de Telecomunicaciones la necesidad de migrar sus redes a nuevas tecnologías de convergencia. El modelo de red propuesto por la UIT para cumplir con estas características se denomina NGN o Redes de Próxima Generación. (UITT Recomendación Y.2001) El éxito rotundo del Internet en el mercado de las Telecomunicaciones ha permitido el acoplamiento de otros servicios al protocolo IP como la voz y video, siendo éste protocolo fundamental para el acceso del usuario a una infraestructura de red NGN.. 1.2 Generalidades de una red NGN Actualmente la tendencia de las Telecomunicaciones está orientada a la integración de los servicios y de la infraestructura fija y móvil, capaz de soportar tráfico telefónico y nuevas aplicaciones de Internet. La infraestructura de las redes NGN se acopla a las tecnologías de redes existentes soportadas en ATM (4), FrameRelay, PSTN (5), Ethernet, etc; migrar a NGN no significa reemplazar la infraestructura existente, sino la integración con características de movilidad de las redes inalámbricas, fiabilidad de la red PSTN, alcance geográfico de Internet y la capacidad de transmisión de las redes de fibra óptica”. (Quintana, B,. 2003) 6.

(16) 1.2.1 Definición de NGN Según la UIT-T se define a NGN como una red basada en paquetes que permite prestar servicios de Telecomunicación y en la que se pueden utilizar múltiples tecnologías de transporte de banda ancha propiciadas por QoS, y en la que las funciones relacionadas con los servicios son independientes de las tecnologías subyacentes relacionadas con el transporte. Permite a los usuarios los accesos sin trabas a redes de proveedores de servicios y/o servicios de su elección. Se soporta movilidad generalizada que permitirá la prestación coherente y ubicua de servicios a los usuarios. (UIT-T. Redes de Próxima Generación, 2010). 1.2.2 Características de las redes NGN A continuación se presentan las características de una red de Siguiente Generación: . Plataforma de red común que permite la prestación de múltiples servicios.. . Capacidad de adaptarse a todo tipo de tecnología existente ya sea de transporte o de acceso.. . Es una red flexible y escalable que permite acoplarse a las necesidades y requerimientos de los usuarios.. . Soporte de servicios de tiempo real y no real, streaming y servicios multimedia.. . Soporte de diversos medios de transmisión como: par trenzado, fibra óptica y radio frecuencia.. . Garantiza alta disponibilidad re funcionamiento en su infraestructura, basándose en la priorización del tráfico, utilizando Calidad de Servicio.. . Los servicios que brinda una red NGN permiten total transparencia para el usuario.. . Interconexión con las redes existentes fijas y móviles por medio de interfaces abiertas.. . Se basa en sistemas inteligentes para controlar y tarifar en tiempo real los servicios que el usuario necesita, dependiendo de sus requerimientos, sin realizar trámites con el proveedor (bajo demanda).. 7.

(17) 1.2.3 Convergencia NGN es una infraestructura de redes donde convergen servicios y redes, la convergencia de servicios se da entorno a la prestación de aplicaciones de distinta naturaleza para el usuario y convergencia de redes porque se integran diferentes redes tradicionales de acceso y de transporte bajo una sola plataforma común de control y gestión. La convergencia de servicios de voz, datos y video se lo denomina Triple Play, el usuario recibe estos servicios a través de una conexión de banda ancha por medio de cualquier tecnología de acceso y usando cualquier medio de transmisión y por los que también recibe una sola factura. En la figura 1.1 se muestra la convergencia de servicios en una NGN.. Figura 1.1 Convergencia de Servicios de una red NGN a usuario final. La unión del Triple Play con aplicaciones, bajo una infraestructura de red NGN se denomina Quad Play y ofrece a los usuarios combinaciones de servicios como: 1. Servicios de voz que incluyen mensajería y telefonía. 2. Servicios de datos (correo electrónico, web, intercambio de archivos). 3. Servicios de video (televisión, juegos interactivos, videotelefonía). 4. Otros servicios (video bajo demanda, IVR, transacciones, conferencias con compartición de archivos y aplicaciones, servicios basados en localización, etc,). (Blacio, G., Jiménez E. y López P. 2004). 8.

(18) 1.3 Esquema del modelo referencial de una red NGN NGN es una infraestructura de red que para este estudio se explica mediante niveles basados en un esquema topológico de una red NGN. Ver Anexo No. 1. Figura 1.2.. 1.3.1 Gestión y servicio En este nivel se realizan las funciones relacionadas con la operación y administración de la red y sus servicios. Las tareas incluyen aspectos como la gestión de fallas, configuración de red y elementos, medición de desempeño, tasación, seguridad, gestión de tráfico y QoS. Los servicios y aplicaciones se ofrecen a toda la red, sin importar la ubicación del usuario, siendo los servicios independientes de la tecnología de acceso que se utilice. (De Oliveira, S, 2004) La administración y gestión se basan generalmente en aplicaciones de software sobre plataformas abiertas UNIX, LINUX o Windows en configuración cliente-servidor, para gestionar por una parte los diferentes elementos de red y por otra las interfaces para sistemas informáticos u otros sistemas de jerarquía superior como los sistemas de facturación y los sistemas de distribución de servicios finales. En este nivel los servidores pueden ser de diferente funcionalidad como: 1. Servidores de Aplicación.. Proveen la ejecución de los servicios como por ejemplo el control de los servidores de llamadas y los recursos especiales de NGN (servidores de video, servidores de mensajes, etc.). 2. Servidores de Gestión.. Son los encargados de administrar todos los elementos de red para adaptarlos a la Calidad de Servicio requerida, además de la implementación de la seguridad mediante Sistemas de Detección de Intrusos, Cortafuegos gestionados y almacenamiento. Permite la provisión, recuperación, supervisión y análisis del desempeño de extremo a extremo de la red.. 9.

(19) 1.3.2 Control de red En este nivel se encuentran los dispositivos que se encargan de controlar e interconectar a la red con otras redes proporcionando los mecanismos para el manejo de los elementos a nivel del núcleo a través de diferentes protocolos que permiten el funcionamiento de la red en su totalidad y sus servicios en forma homogénea y coordinada. Los equipos y aplicaciones que hacen posible el control de los elementos del núcleo de red e interconexión con otras redes son: el Softswitch, Signalling Gateway, Media Server y Feature Server.. 1.3.3 Softswitch. El Softswitch es un dispositivo que incorpora una combinación de software y hardware para el control de una red telefónica tradicional y aplicaciones de una red de conmutación de paquetes IP, posibilitando la interconexión de las diferentes redes existentes ATM, FrameRelay, PSTN entre otras, combinando las funciones de señalización, el control de las conexiones y la mediación del servicio con la finalidad de facilitar aplicaciones multimedia en tiempo real. Mediante software, el Softswitch realiza las conexiones entre los dispositivos para el manejo de voz, datos y enrutamiento de llamadas a través de los diversos tipos de redes utilizando estándares e interfaces abiertas, facilitando la migración a las Redes de Próxima Generación. 1.3.4 Características 1. Inteligencia: Permite controlar los servicios de conexión asociados a los Media Gateways y los puntos terminales que utilizan el protocolo IP. 2. Enrutamiento de las llamadas: En función de la señalización y de la información almacenada en la base de datos de los clientes. 3. Transferencia: La capacidad para transferir el control de una llamada a otro elemento de la red.. 10.

(20) 4. Interfaces: Para las funciones de gestión como los sistemas de facturación y provisión de servicios. 5. Coexistencia: Puede existir con las redes tradicionales o redes conmutadas así como puede proveer los servicios de la tecnología de conmutación de paquetes en dispositivos finales como son: teléfonos tradicionales, teléfonos IP, computadores, beepers, terminales de videoconferencia y más.. 1.3.5 Signalling Gateway El Signalling Gateway (Arango, M, .A.. Dugan.1999) es un elemento de red cuya. función principal es enrutar y manipular la señalización, sirviendo de puente entre la red de señalización SS7 y los nodos que maneja el Softswitch, éste elemento puede estar integrado o ser un dispositivo independiente dentro de la red, en el nivel de Control. Las funciones que realiza son las siguientes: 1. El Signalling Gateway encapsula y transporta protocolos de señalización desde una red telefónica tradicional (SS7) hacia un Softswitch o a otro Signalling Gateway. 2. Puede transportar mensajes SS7 entre los distintos medios: SS7 sobre TDM, SS7 sobre IP y SS7 sobre ATM. 3. El Gateway de señalización establece el protocolo, tiempo y requerimientos de las redes SS7. 4. Provee conectividad física para la red SS7 vía T1/E1o T1/V.35. Ofrece alta disponibilidad de operación para servicios de Telecomunicaciones, ya que no solamente se lo utiliza para servicios de voz, sino también para servicios de datos mediante la interconectividad con redes ATM y FrameRelay. Mejora las características funcionales del Softswitch con el soporte de aplicaciones como: 1. Integración de fax y mail box, notificando por e-mail o pre grabación de los mensajes. 11.

(21) 2. Capacidad de videoconferencia. 3. Soporte de múltiples códecs. 4. Unificación de los mensajes de lectura para voz, fax y e-mail por una interfaz Ethernet. 5. IVR es un dispositivo que tiene como interfaz hacia el usuario un script de voz y recibe comandos a través de tonos DTMF12. 6. Control sobre múltiples servidores de aplicación. 7. Funciona bajo el control de un servidor de aplicaciones como el Softswitch por medio de los protocolos MGCP13 o SIP14.. 1.3.6 Feature Server Es una aplicación a nivel de servidor, el cual aloja un conjunto de servicios de valor agregado y pueden ser parte del Softswitch o pueden ser desarrollados por. los. servicios y recursos de la red. Las aplicaciones más comunes del Feature Server son las siguientes: . Servicios de Facturación: manteniendo información de los detalles de cada sesión.. . Centralización de Llamadas: distribución automática de llamadas a múltiples destinos.. . Utiliza el Signalling Gateway para la autenticación y autorización de la llamada.. 1.3.7 Núcleo El núcleo o core permite la conectividad del nivel de acceso con los niveles superior es para que los usuarios puedan acceder a los servicios de la red NGN. La función principal de este nivel es el transporte y enrutamiento del tráfico generado de extremo a extremo de la red mediante la interconexión de switches, routers y dispositivos de control de borde. La tecnología que se utilice en el núcleo (Arbulu, J. R.1999) depende de las consideraciones comerciales de los proveedores pero ésta debe garantizar la transparencia y 12.

(22) QoS. La tendencia en las actualidades la utilización de una nueva tecnología de redes de transporte ASON en la implementación del núcleo quede soporte a nuevas aplicaciones con alta Calidad de Servicio.. 1.3.8 Acceso de Terminal Este nivel provee al usuario el acceso a los servicios de la red NGN (NextGeneration Network) independientemente del tipo de Terminal y medio empleado por medio de gateways de acceso y gateways de red, usando protocolos e interfaces abiertas para acceder a la NGN. Los gateways tienen la función de ejecutar mecanismos de QoS tratando directamente con el tráfico generado por el usuario como: filtrado de paquetes y clasificación del tráfico.. 1.3.9 Acceso Gateway Permite la conectividad de los terminales con el núcleo de red NGN y su función principales la conversión de la información a IP para el acceso del usuario, actuando bajo el control del Softswitch.. 1.3.10 Media Gateway Se ubican al borde del núcleo y son también conocidos como puntos de control de bordeo pasarelas de red, su función principal es dar conectividad entre redes diferentes e incompatibles como la PSTN, ATM, FrameRelay y otras. Además realizan las funciones de procesamiento de voz (codificación y decodificación), cancelación de eco, manejo de jitter, generación de tonos, discriminación del tipo de tráfico y manejo de políticas de Calidad Servicio.. 13.

(23) 1.3.11 Multimedia adapter (MTA) El MTA (Adaptador de Terminal Multimedia) es un dispositivo instalado en las dependencias del cliente que permite la prestación de servicios avanzados de VoIP y datos a través de una conexión de banda ancha. Es utilizado en las redes HFC, que es una red híbrida que combina la fibra óptica en la red primaria y el cable coaxial para las acometidas que salen de la red secundaria, típicamente es una infraestructura para televisión por cable pero el MTA es el encargado de modular la señal de datos para ofrecer a los usuarios Internet y VoIP”. (Bartolomé, M. Carmen, 2001) Entre las funciones más importantes que realiza un MTA están la encapsulación de voz sobre IP, señalización de llamadas, Calidad de Servicio y seguridad en la transmisión bidireccional y transparente con interfaces para la conexión de líneas telefónicas analógicas (RJ-11), fax, Ethernet 10/100 BaseT (RJ-45) y puertos USB para la transmisión de datos con una alta velocidad.. 1.3.12 Integrated Access Device (IAD) El IAD (Dispositivo de Acceso Integrado) permite el acceso de los usuarios a servicios integrados de voz y datos al cumplir con las funciones de un módem DSL y a la vez encargándose de la conversión de las señales de voz analógicas de los usuarios para varias interfaces de voz (conectores RJ-11 para la PSTN). Con un IAD el proveedor de los servicios puede controlar las características del enlace de acceso y gestionar el funcionamiento del mismo durante la conexión con los protocolos. Para comprender la arquitectura y protocolos comúnmente utilizados en una red de Siguiente Generación, primeramente hay que establecer la relación existente entre el modelo NGN con las distintas capas del modelo OSI. (Alcatel. Voice and Multimedia. 2003) Basándose en el modelo OSI y caracterizándolo con el esquema referencial del modelo NGN se tiene: . Física y Enlace: Nivel de Acceso del Terminal. 14.

(24) . Red y Transporte: Borde y Núcleo de Red. . Sesión, Presentación y Aplicación: Control de Red y nivel de Gestión y Servicio.. En la figura 1.4 se presenta un esquema de red NGN por capas referenciando al modelo OSI 1.4 Arquitecturas y Protocolos Para comprender la arquitectura y protocolos comúnmente utilizados en una red de Siguiente Generación, primeramente hay que establecer la relación existente entre el modelo NGN con las distintas capas del modelo OSI (23). Basándose en el modelo OSI y caracterizándolo con el esquema referencial del modelo NGN se tiene: 1. Física y Enlace: Nivel de Acceso del Terminal. 2. Red y Transporte: Borde y Núcleo de Red. 3. Sesión, Presentación y Aplicación: Control de Red y nivel de Gestión y Servicio.. En la figura 1.4 se presenta un esquema de red NGN por capas referenciando al modelo OSI en el que se puede apreciar los protocolos y tecnologías que intervienen para dar soporte a 15.

(25) las aplicaciones multimedia. Como se observa en la figura1.4 dentro de una infraestructura de red NGN deben entenderse protocolos y tecnologías tanto tradicionales como nuevas para que sea posible la implementación de una red que proporcione servicios convergentes. El despliegue en infraestructura de las tecnologías tradicionales de transporte tanto a nivel físico como de enlace (ATM, FrameRelay, SDH/SONET, etc.) han requerido de una gran esfuerzo y adaptación, por ello uno de los objetivos de las NGN es coexistir con las redes tradicionales a través de la implementación de dispositivos inteligentes en el nivel de control y con el avance tecnológico ir incorporando terminales inteligentes en la parte del acceso del usuario. Para la integración de las redes tradicionales a nivel físico y de enlace es necesario contar con una tecnología que sea capaz de lograr este objetivo para conformar una plataforma de red común. Con la implementación de MPLS a nivel troncal se obtiene esta integración que proporciona flexibilidad y escalabilidad en cuanto a las aplicaciones que brinda como Ingeniería de Tráfico y CoS. (QoSforum.com. 2001) En la actualidad la tendencia se basa en redes de transporte a nivel de enlace soportadas sobre fibra óptica como OTN (Optical Transport Network) o DWDM para este caso la tecnología adoptada para el núcleo es GMPLS. Esta tecnología es una extensión de MPLS para la integración de redes de conmutación de paquetes IP con las redes ópticas, dando lugar a las redes inteligentes de Siguiente Generación asegurando la provisión de servicios Triple Play y luego Quad Play. A nivel de red prácticamente el funcionamiento de Ipv4 ha sido satisfactorio pero el crecimiento de Internet a provocado la escasez de direccionamiento IP conjuntamente con la dificultad de transmitir aplicaciones en tiempo real sumada la escasez de mecanismos de seguridad, estas y otras desventajas que presenta Ipv4 son resueltas con la adopción del, definido en la RFC281883. Esta nuevo protocolo Ipv6 versión puede ser instalada en el equipo del usuario como una actualización de software y de la misma manera en los equipos de red que lo soporten. (Beceiro. H.2001). 16.

(26) La implementación del Softswitch en el nivel de Control permite distinguirlas llamadas de voz de otras aplicaciones y para llevar a cabo esta operación además de comunicarse con otros elementos lo hace por medio de protocolos. A continuación se describe de manera general los protocolos más importantes.. 1.4.1 Protocolos de Señalización y de Control Estos protocolos se requieren para establecer, mantener y liberar una conexión así como el control de los demás elementos complementarios del Softswitch, facilitando información de la presencia y ubicación de los usuarios, entre otros.. 1.4.2 Sistema de Señalización (SS7) El SS7 es un conjunto de protocolos que soportan la señalización de llamadas fuera de banda y características avanzadas de llamadas. Señaliza los circuitos conmutados de los proveedores de servicios de la PSTN permitiendo las variaciones de un país a otro. Además se encarga del establecimiento y desconexión de la llamada, consultas de las bases de datos, estado del enlace troncal y las instrucciones de conmutadores remotos. SS7 no solo permite satisfacer necesidades de voz diferentes redes por ejemplo ATM, Frame Relay permitiendo una gama de servicios suplementarios mediante la separación de la señalización de la parte de conmutación de paquetes.. Algunas de las características de SS7 son las siguientes: . Señalización estandarizada mediante un canal común.. . Mejor control de las llamadas y la gestión (tasación).. . Flexibilidad y velocidad en el establecimiento de una llamada.. . Señalización bidireccional.. . Admite cambios de información de señalización en tiempo real.. 17.

(27) . Permite procedimientos de transmisión de datos como los métodos de detección y corrección de errores.. 1.4.3 Signalling Tranport (SIGTRAN) El SIGTRAN, es un grupo de trabajo del IETF29, que define una arquitectura para el transporte de señalización sobre las redes IP y conjuntamente deduce mecanismos de comunicaciones para transportar mensajes SS7 sobre IP que se describen en la RFC 2719. UDP31. El protocolo más significativo del conjunto de es el SCTP (Stream Control Transmisión Protocol), descrito en la RFC 2960, que es un protocolos SIGTRAN protocolo a nivel de transporte, una alternativa a la utilización de TCP (30) y SIGTRAN es utilizado conjuntamente con MEGACO para traducir la señalización telefónica en el transporte por la red IP, debido a que MEGACO no tiene señalización telefónica por canal común o SS7.. 1.4.4 H.323 El H.323 es un estándar de la UIT-T que ofrece especificaciones de componentes, protocolos y procedimientos para aplicaciones en tiempo real de voz, datos y video. Además define la señalización necesaria para las comunicaciones multimedia sobre redes IP y otras, haciéndolo más popular para las aplicaciones de VoIP. H.323 cumple con las funciones de control de llamada, uso de códecs de voz y regula las normas de otros organismos referentes a la transmisión en tiempo real de voz. El estándar H.323 incluye también las siguientes recomendaciones: 1. H.225: paquetización, sincronización y señalización. 2. H.245: control del canal. 3. G.711, G.722, G.723.1, G.728, G.729: codificación de audio. La implementación de H.323 es uno de los primeros pasos para ofrecer servicios de VoIP, para otras aplicaciones se tienen otras alternativas como SIP o MEGACO. 1.4.5 MEGACO H.248 18.

(28) El H.248 o MEGACO es un protocolo estándar definido por la UIT-T para la gestión de sesiones y señalización. Es un complemento de los protocolos H.323 y SIP porque para controlar los Media Gateways utiliza H.323 y para la comunicación con un Softswitch o Media Gateway Controller lo hace por medio de SIP. El protocolo MEGACO permite la conmutación de llamadas de voz, fax y multimedia entre la red PSTN y las redes IP de Siguiente Generación y se originó del MGCP (Media Gateway Control Protocol), éste Proporciona un control centralizado de las comunicaciones y servicios multimedia a través de redes basadas en IP. MEGACO permite una mayor escalabilidad que el estándar H.323 y da respuesta a las necesidades técnicas ya las funciones de conferencia multimedia que se pasaron por alto en el protocolo MGCP. El MGCP (Alcatel. Managed Data Services, 2002) es un protocolo maestro/esclavo, donde los Gateway se ejecutan comandos enviados por el MGC (33) controlando de esta forma los gateways, el maestro es el MGC (Softswitch) y el esclavo es el Gateway (que puede ser un Gateway de VoIP, un DSLAM, un router MPLS o un teléfono IP). La desventaja que presenta MGCP es que para desplegar servicios avanzados es necesario implementar otro protocolo como SIP tanto en los terminales como sobre la red de señalización, realizando las funciones de control asociadas al servicio.. 1.4.6 Session Inicial Protocol (SIP) El SIP del IETF definido en la RFC2543 es un conjunto de protocolos que simplifican las funciones del protocolo H.323. Con el protocolo SIP se establece la iniciación, modificación y finalización de sesiones interactivas (señalización) de usuario donde intervienen elementos multimedia como el video, voz, mensajería instantánea, juegos online y realidad virtual interactuando con las funciones típicas de la Red Pública Conmutada como son: Llamar a un número, provocar que un teléfono suene al ser llamado, escuchar la señal de tono o de ocupado. 19.

(29) Para realizar estas operaciones adopta el modelo cliente-servidor. El cliente realiza peticiones que el servidor atiende y genera una o más respuestas (dependiendo de la naturaleza de la petición). SIP además implementa muchas características del procesamiento de llamadas de SS7, siendo los dos protocolos muy diferentes. SS7 es altamente centralizado, caracterizado por una compleja arquitectura central de red y unos terminales tontos (los tradicionales teléfonos). Además es un protocolo punto a punto y como tal requiere un núcleo de red sencillo y escalable con inteligencia distribuida en los extremos de la red, incluida en los terminales (ya sea mediante hardware o software).. 1.5 Arquitectura de red de Próxima Generación de ALCATEL Alcatel ha desarrollado una comprensiva carpeta NGN que incluye Softswitch, Pasarelas Troncales, de Señalización y de Acceso, así como nodos IP/ATM. Esta carpeta ayuda a la implementación gradual de una solución NGN y a su vez garantiza de una continuidad los servicios tradicionales .Un elemento importante de esta carpeta NGN es el Alcatel 1000MME10, mejorado con la función MGC (Controlador de Pasarela de Medios). Este ha sido específicamente diseñado para dirigirla estrategia de migración de los ESPs (Proveedores de Servicios Establecidos) que actualmente funcionan con redes basadas en el Alcatel 1000MME-10. (España, Alcatel, 2003). Con la integración de la función de MGC, el Alcatel 1000MME10 podrá ser capaz de manipular simultáneamente el tráfico TDM (Multiplex por División en Tiempo) y NGN en general, asegurando la completa continuidad de los servicios del usuario final, así como interoperabilidad con los conmutadores Alcatel 1000E10 y compatibilidad con las interfaces de gestión y señalización. Esta solución también interfunciona con otros componentes NGN. (Belloni, A, 2002). Como se muestra en la figura 1.3 que aparece en el anexo No.2, cuando el Alcatel 1000MME10 es mejorado con la función de MGC este continúa jugando su papel como un conmutador de voz para lo cual las unidades de acceso, los nodos de accesos y PBXs son conectadas nativamente, además, el sistema también puede controlar componentes de la NGN. que aseguran ambas aplicaciones del tránsito en combinación con las Pasarelas. Troncales (TGW) o aplicaciones locales para los subscriptores conectados a los CSNs 20.

(30) (Unidad de Subscriptores Alcatel1000E10) a través de las Pasarelas de Medios (MGW). Desde la perspectiva del ambiente NGN, el Controlador de Pasarelas de Medios (MGC) Alcatel 1000MME10 actúa como un Softswitch Clase4/Clase5. Otra de las ventajas que trae la introducción del MGC es permite una migración uniforme de la base instalada con una continuidad completa de los servicios Clase5. Además para las interfaces troncales TDM heredadas, las interfaces troncales de VoATM integradas y las unidades de acceso de subscriptores (CSNs, Nodos de Accesos V5.2, PRAs) directamente conectados a este, el Alcatel 1000MME10 puede ser capaz del control de las interfaces troncales TDM y las unidades de acceso de subscriptores conectadas a la red dorsal de datos (IP o ATM), basadas en conmutación de paquetes mediante las pasarelas correspondientes. (Prycker, M. D.1999) Como se muestra en la figura 1.4 que aparece en el anexo No. 3, un CSN heredado se conecta a un backbone de VoIP a través de una pasarela de medios, que utiliza el protocolo H.248/Megaco. La señalización propietaria de los CSNs se envía (utilizando SIGTRAN) sobre el backbone VoIP hacia el Alcatel 1000MME10 para habilitar el control total de los CSNs. Los Nodos de Acceso (AN) V5.2 heredados y los PRAs Alcatel1000MME10-Core son manipulados en la misma forma que las unidades de subscriptores remotos. Si el CSN está conectado a una Pasarela de Medios o no, el Alcatel 1000MME10 recibe señalización del subscriptor (o de la red respectivamente) y manipula el establecimiento de la llamada y los servicios similarmente. Actuando como Controlador de Pasarela de Medios, el Alcatel 1000MME10 envía un comando de conexión H.248/Megaco, a la Pasarela específica, si y sólo si esta Pasarela está involucrada durante la llamada. Cuando una llamada es enrutada hacia el Backbone VoIP, la cual está destinada a una Pasarela de Medios controlada por otro MGC, los dos MGCs utilizan el protocolo BICC para la comunicación de la señalización entre ellos, con el objetivo final de establecer la llamada solicitada. Para las llamadas en una Red NGN (entre dos usuarios finales), la voz es transportada sólo a través del Backbone de Paquetes, permitiendo la optimización de los recursos de red global. Para las llamadas mixtas (entre los usuarios finales TDM y NGN), la pasarela conectada al Alcatel 1000MME10 es usada para la paquetización de la voz. 21.

(31) Con la función del MGC el Alcatel 1000MME10 puede combinar el tránsito y las aplicaciones locales. El propósito de las aplicaciones locales es el de permitir que los subscriptores CSNs existentes sean manipulados como subscriptores NGN mientras mantiene sus servicios locales. Para las aplicaciones de tránsito, el Alcatel 1000MME10 enlazado con pasarelas de enlace o troncales reemplaza un conmutador tándem tradicional y ofrece características de tránsito como filtrado avanzado y enrutamiento, además en combinación con la Red Inteligente, teléfono libre y servicios de tarjetas de llamadas y de débito, VPN (Redes Privadas Virtuales) y LNP (Portabilidad del Número Local).. 1.6 Otras Aplicaciones del MGC Interfuncionamiento basado en SIP. Entre las posibles implementaciones, el Alcatel 1000MME10 con MGC puede ser usado para un completo interfuncionamiento con una configuración basada en el Protocolo de Iniciación de Sesiones (SIP). En la figura 1.5 que aparece en el anexo No. 4, se muestra una comunicación de voz de extremo a extremo puede llevarse a cabo así entre un subscriptor de IP original (usando un terminal basado en SIP) y un subscriptor heredado (usando el establecimiento de la telefonía estándar). La información de señalización es compartida entre un Softswitch Multimedios (como el Softswitch Alcatel 5020) y el Alcatel 1000MME10 con un MGC a través del protocolo SIP por un lado y a través del protocolo ISUP o el BICC por el otro. En tal configuración el Alcatel 1000MME10 acompañado del MGC continúa manipulando a ambos subscriptores conectados directamente a través de una red IP mientras que el Softswitch Multimedios manipula los subscriptores basados en SIP. El interfucionamiento entre las redes TDM y la IP es realizado a través de la TGW y esta a su vez es directamente controlada por el Alcatel 1000MME10 con el MGC incorporado. Voz sobre ATM en los enlaces troncales Está claro que lograr un eficiente interfaz entre los conmutadores PSTN y la NGN es la clave del éxito en la transición desde la PSTN hacia la NGN. La introducción de la interfaz de 22.

(32) paquetes directa al ambiente de conmutación tradicional trae obvias ventajas. Esto puede ser realizado con la integración de Pasarelas de voz sobre ATM (VoATM) en los conmutadores Alcatel 1000MME10. (Alcatel. Productos por Categoría, 2002) En la figura 1.6 que aparece en el anexo No. 5, muestra esquema de Alcatel 1000MME10 la cual soporta una característica troncal de VoATM opcional basado en Pasarelas de VoATM integradas, que son controladas por el conmutador que utilizan señalización BICC con otras funciones de control de Pasarela de Medios de VoATM. Por otro lado, el MGC maneja de forma independiente las Pasarelas Troncales de VoATM a través del protocolo H.248/Megaco. De este modo, un operador, el cual es dueño de una red de conmutación con presencia de varios vendedores puede implementar una solución completa de voz sobre enlaces ATM, basada en una combinación de Alcatel 1000MM-E10 integrada con pasarelas de enlace de VoATM y pasarelas de este tipo controladas por el Alcatel 1000E10 con la función MGC para conmutadores no Alcatel. Esta solución es también adecuada para conmutadores Alcatel que no hayan sido actualizados con funcionalidad integrada de enlaces VoATM. En este capítulo, se puede apreciar que la industria de las telecomunicaciones, de acuerdo al desarrollo científico técnico en el ámbito internacional, está cambiando y avanzando a un ritmo vertiginoso, por lo que exige la transición hacia la NGN, a partir del estado actual de las redes y las necesidades de los clientes. Estos también deben tener siempre en cuenta la madurez de los productos a introducir, para asegurarse que ellos salvaguarden la estabilidad de las redes existentes. La introducción en Cuba de dos principales Redes de Próxima Generación, Huawei y Alcatel, han permitido cambios sustanciales y saltos cualitativos, al sustituir la vieja tecnología existentes por las antes mencionadas dando respuesta desde el punto de vista técnico, económicas y de servicios a las necesidades de los usuarios.. 23.

(33) CAPITULO. II PROPUESTA DE SOLUCIÓN A PARTIR DE LA SITUACIÓN ACTUAL DE LA CENTRAL TELEFÓNICA DE ISABELA DE SAGUA. 2.1 Introducción En el capítulo anterior se hizo un análisis de forma general acerca de las tecnologías NGN en la bibliografía y los documentos más actualizados que existen en la provincia de Villa Clara sobre el tema, lo que posibilitó constatar los fundamentos teóricos que sustentan la investigación y los elementos necesarios a tener en cuenta para valorar la situación actual de la central telefónica de Isabela de Sagua y proceder hacer una propuesta de solución al problema científico expuesto en la introducción del Trabajo de Diploma.. 2.2 Situación actual de la Central Telefónica de Isabela de Sagua En la actualidad la localidad de Isabela de Sagua se encuentra con la oferta de un servicio básico de Telecomunicaciones, como lo es la Telefonía, lo cual es soportado por Equipamiento ATZ-64 de tecnología Alemana ya desaparecida este equipo se encuentra en una central o nodo de ETECSA.. 2.2.1 Central Telefónica Isabela de Sagua ATZ-64 Es un equipo de conmutación el cual cuenta con Tres M-TVs dentro de este se encuentra el TV al cual se asocian lo abonados a través del TS, dentro del TV están lo KS o chuchos lo cuales los dos primeros se usan de entrada de los abonados por el TS al TV sale de este al UspUsg a la entrada KS del UGV, este toma una dirección ya sea local o larga distancia, si es local, va al SpUsK de entrada del TV, si es distante toma un US o repetidor de Salida, si fuera una entrada distante de entrada este toma US o repetidor de entrada al LUS del UGV al UES-UGV del M-UGV al UspUsg este toma un KS del UGV y este le da una dirección. En la figura 2.1 que aparece en el anexo No. 6, se presenta un esquema de enlace general de Armazones y equipos.. 24.

(34) 2.2.2 Conectividad de la Central Telefónica de Isabela de Sagua Central Telefónica ATZ-64 utiliza en el transporte 30 canales de voz codificados mediante PCM (Pulse Code Modulation) esta se acopla a través del GAS (Grupo adaptador de señalización) de Alcatel a la PSTN de Santa Clara.. 2.2.3 Diagrama de Red de la Central Telefónica de Isabela de Sagua La Red actual de esta Central está compuesta a través de tres M-TV, es una Central analógica y mediante la Red de transmisión llega a la PSTN de Santa Clara, para poder canalizar el tráfico telefónico hacia cualquier localidad del país.. 2.2.4 Capacidad de la Central de Isabela de Sagua La capacidad de esta central es de trescientas veinte abonados de ellos, doscientos noventa y cuatro en servicio, motivo por el cual resulta insuficiente para satisfacer la creciente demanda de los servicios de telefonía en esta localidad, además este tipo de centrales se ve limitado en cuanto abonados en servicio pues solo admiten el 85% si se incumple en este parámetro crea demora de tono , además se pudo constatar mediante estudio de tráfico obtenidos desde la PSTN de Santa Clara, que el mayor volumen de tráfico es en salida de Isabela hacia otras localidades lo cual también se ve afectado, por lo que necesariamente se debe realizar un reemplazo de este equipo para dar paso a un nodo de nueva generación.. 2.2.5 Situación actual de la conmutación en la localidad de Isabela de Sagua La localidad donde será realizada la Digitalización, el tipo de técnica a sustituir con las cantidades de líneas instaladas y en servicio, los enlaces actuales con la Central HC3.1 de Santa Clara y las señalizaciones utilizadas son las que aparecen en la tabla siguiente: Localidad. Tipo de Líneas Líneas en técnica instaladas servicio. Isabela de Sagua. ATZ64. 320. 292. Cantidad de enlaces actuales 30 Ctos de Sal. Y 30 Ctos Ent.. Señalización ATZ Digital. 2.2.6 Diagnóstico de la Situación Actual de la Central Telefónica de Isabela de Sagua El análisis realizado determina que se debe proceder con el reemplazo de la central de Isabela de Sagua, por un nodo de acceso de nueva generación para que se pueda 25.

(35) integrar a la red NGN de la provincia de Villa Clara y poder ampliar su capacidad tanto en cliente como en ofertas de servicio. Por la parte de voz la central telefónica de Isabela de Sagua tiene una capacidad de 320 líneas, de la cuales están ocupadas más del 90% provocando demora de tono, y creando mayor carga de tráfico y deterioro de los circuitos.. 2.2.7 Tablas de Eficiencia de Larga Distancia de la Central Telefónica de Isabela de Sagua En las tablas de eficiencia LD (Larga Distancia) de entrada y salida que aparece en los anexos No. 7 y No. 8, donde se tomaron muestras por horas a través de Observaciones de Contadores Horarios (OCH) en la Central Digital de Santa Clara en un intervalo promedio de 4 meses y días avilés en las cuales aparecen el tráfico en la hora más cargada en este caso es la hora 21, con 8.39 erl teniendo en cuenta que estas centrales tienen tres TV y cada TV puede manejar 20 llamadas entre entradas y salidas, obtenemos que el tráfico promedio por abonado es de 0.13 erl.. 2.3 Propuesta de Solución para la Digitalización con ISAM de NGN de ALCATEL en la localidad de Isabela de Sagua, Provincia Villa Clara. 2.3.1 Introducción El estudio de los fundamentos teóricos expuestos en el Capítulo I sobre las tecnología NGN y el análisis realizados al inicio de este capítulo, en los subcapítulos que abarcan desde el 2.1 al 2.5 sobre la situación actual de la central telefónica de Isabela de Sagua, posibilitan el diseño de una propuesta de solución para el acceso a la red NGN de ETECSA en dicha localidad de la provincia de Villa Clara, para mejorar la calidad de los servicios de telecomunicaciones que se presta a los usuarios de dicho territorio en las condiciones actuales de desarrollo económico y social del país. Los resultados del estudio de un Sistema de Próxima generación, con la finalidad de remplazar la actual Central Telefónica. Automatiche Telefon Zentrale (ATZ), podrán. proveer ampliaciones del servicio de voz, datos y video para la localidad de Isabela de Sagua, Municipio de Sagua la Grande. En dicha localidad será realizada la Digitalización con la ubicación de un Gabinete (Indoor) con un ISAM para la instalación de la NGN de 26.

(36) ALCATEL que será instalada en este lugar, equipado con: 504 líneas POTS, 96 líneas Multi/ DSL y 24 líneas SHDSL. La instalación de dicho Gabinete da respuesta a los actuales servicios prestados por la ATZ64 instalada en este lugar; así como a los números extra radios de las URAs locales de la Central de Santa Clara que se encuentran distribuidos entre: públicas y otros. Recordar que a estos usuarios que serán trasladados para la nueva tecnología es necesario realizar cambio de números. Es bueno señalar que estos elementos de Acceso (ISAMs) que serán instalados en la localidad de Isabela de Sagua, son parte de la NGN de ALCATEL- LUCENT, que estará conformada por el Núcleo de dicha Red compuesto por dos elementos de Control Softs 5060MGC10 (el activo que se encuentra instalado en Monte Provincia La Habana y el Standby que será instalado en Santa Clara Provincia de Villa Clara) y por ciertas cantidades de MGs (A7510), que serán ubicados en correspondencia con los planes de la Empresa en las Cabeceras Provinciales encargados de procesar todo el tráfico IP–TDM y viceversa de cada una de las Provincias. En el caso de Villa Clara el tráfico provincial IP–TDM y viceversa, será procesado transitoriamente a través de la pasarela de media MG A7510 ubicado en Matanzas con la Central Provincial HC 3.1 de Santa Clara hasta que sea adquirido un elemento pasarela para esta provincia que cumpla con dicha función. En el anexo No. 9 aparece la figura No. 2.2 con el Esquema de la NGN de ALCATELLUCENT en Villa Clara con las Interconexiones entre sus elementos y el resto de la Red Telefónica Fija de ETECSA; así como todo el desarrollo de la misma en esta Red. En dicho Esquema aparece la localidad de Isabela de Sagua de la Provincia de Villa Clara.. 2.3.2 Características Técnicas Entre las descripciones que plantea el Suministrador de este equipamiento se encuentran las siguientes: Que el ISAM 7302 –FD: es un equipo de acceso adecuado para proporcionar de forma integrada los nuevos servicios muy consumidores. de banda ancha y los servicios. universales existentes de voz y como es una Plataforma de Acceso para todo tipo de servicio incluyendo la voz puede: 27.
