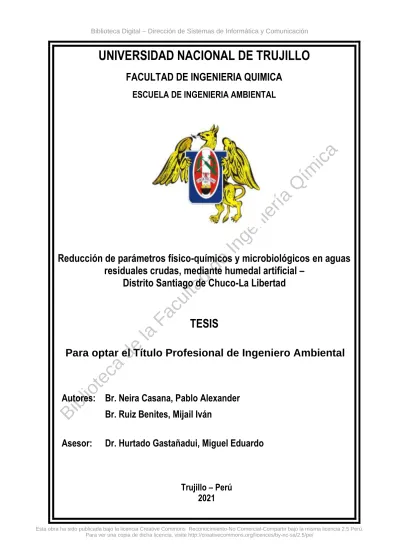

Biblioteca de la Facultad de Ingeniería Qímica
UNIVERSIDAD NACIONAL DE TRUJILLO
FACULTAD DE INGENIERIA QUIMICA
ESCUELA DE INGENIERIA AMBIENTAL
Reducción de parámetros físico-químicos y microbiológicos en aguas residuales crudas, mediante humedal artificial –
Distrito Santiago de Chuco-La Libertad
TESIS
Para optar el Título Profesional de Ingeniero Ambiental
Autores: Br. Neira Casana, Pablo Alexander Br. Ruiz Benites, Mijail Iván
Asesor: Dr. Hurtado Gastañadui, Miguel Eduardo
Trujillo – Perú
2021
Biblioteca de la Facultad de Ingeniería Qímica
MIEMBROS DEL JURADO
--- Dr. PERCY DANILO AGUILAR ROJAS
PRESIDENTE
--- Dr. JOSE RIVERO CORCUERA
SECRETARIO
--- Dr. MIGUEL EDUARDO HURTADO GASTAÑADUI
ASESOR
Biblioteca de la Facultad de Ingeniería Qímica
DEDICATORIA
La presente tesis va dedicada a mis amados padres Luis y Rosa que gracias a ellos, a sus consejos su apoyo incondicional y paciencia y por darme ese coraje para salir adelante.
A mis amados hermanos Claudia, Ricardo, Carlos, Noelia y a mi sobrina Kasandra
A mis queridos abuelos a pesar que ya no están físicamente conmigo los llevo eternamente en mis memorias Pablo y Teresa.
NEIRA CASANA PABLO ALEXANDER
Biblioteca de la Facultad de Ingeniería Qímica
DEDICATORIA
Todo el esfuerzo, dedicación y sacrificio queda plasmado en este trabajo de investigación y está dedicado especialmente.
A mis padres Luis y Nieves porque siempre estuvieron a mí lado brindándome su apoyo y sus consejos gracias a ellos esto es posible.
A mi hermana Irina por apoyarme en este duro camino desde principio a fin.
A mis tíos y abuelitos por su comprensión y por ser fuente de inspiración para salir adelante.
RUIZ BENITES MIJAIL IVAN
Biblioteca de la Facultad de Ingeniería Qímica
AGRADECIMIENTO
Primeramente, agradecer a Dios y a nuestro Apóstol Santiago por darnos la fortaleza a lo largo de este camino, cada tropiezo, cada experiencia y cada éxito, así como por mantenernos con buena salud en estos tiempos tan difíciles.
A nuestros padres quienes a lo largo de nuestras vidas no dudaron en apoyarnos y motivarnos a culminar nuestros estudios universitarios y confiaron en nuestras habilidades.
Al nuestro asesor el Dr Miguel Eduardo Hurtado Gastañadui por su apoyo, su tiempo y sus enseñanzas para hacer esto posible.
A los docentes que nos apoyaron y brindaron sus conocimientos a lo largo de nuestra carrera.
A esta prestigiosa casa de estudios por darnos la oportunidad de prepararnos y formarnos como profesionales competitivos.
A ustedes compañeros y todos aquellos que de una u otra forma contribuyeron a nuestra anhelada meta profesional.
GRACIAS
LOS TESISTAS
Biblioteca de la Facultad de Ingeniería Qímica
INDICE GENERAL
Pág.
DEDICATORIA ... iii
DEDICATORIA ... iv
AGRADECIMIENTO ... v
INDICE GENERAL ... vi
INDICE DE TABLAS ... viii
INDICE DE FIGURAS ... ix
RESUMEN ... x
ABSTRACT ... xi
I. INTRODUCCION ... 1
II. MATERIAL Y METODOS ... 7
2.1 Población y Muestra ... 7
2.1.1 Universo Poblacional: ... 7
Es el caudal de toda el agua que conduce el canal a cielo abierto, 23 litros/s. ... 7
2.1.2 Muestra Poblacional: ... 7
2.2 Técnicas e Instrumentos De Recolección de Datos ... 7
2.2.1 MATERIALES DE CAMPO: ... 7
2.2.2 MATERIALES DE LABORATORIO ... 7
2.3 METODO: ... 8
2.3.1 PROCESO: ... 8
2.4 DISEÑO DE INVESTIGACIÓN: ... 8
2.4.1 CONSTRUCCIÓN DEL HUMEDAL ARTIFICIAL: ... 8
2.4.2 ANÁLISIS FISICOQUÍMICO Y MICROBIOLÓGICO DE AGUAS CRUDAS.... 9
2.4.3 EVALUACIÓN DE LA TEMPERATURA Y EL POTENCIAL DE HIDROGENO EN EL HUMEDAL. ... 9
2.4.4 ANÁLISIS A LOS 10, 20 Y 30 DÍAS DURANTE EL TRATAMIENTO CON LAS PLANTAS ACUÁTICAS. ... 9
2.4.5 ANÁLISIS DE LOS RESULTADOS COMPARANDO CON LOS RESULTADOS DE LA MUESTRA ANTES DE INGRESAR AL HUMEDAL. ... 9
2.4.6 ANÁLISIS MEDIANTE GRÁFICOS ESTADÍSTICOS A FIN DE COMPARAR RESULTADOS DE REMOCIÓN DURANTE EL TIEMPO DE PERMANENCIA DEL AGUA. ... 9
Biblioteca de la Facultad de Ingeniería Qímica
2.4.7 CARGA MÁSICA (C): REPRESENTA LA CANTIDAD DE MATERIAL
(EJEMPLO DBO) QUE DEBE SER SOMETIDO A TRATAMIENTO. ... 10
III. RESULTADOS ... 11
IV. DISCUSION DE RESULTADOS ... 14
4.1 REPRESENTACION GRAFICA ... 15
4.2 MEDIDAS DE TENDENCIA CENTRAL: PORCENTAJE DE REMOCION A LOS 30 DIAS DE TRATAMIENTO EN EL HUMEDAL ARTIFICIAL ... 22
V. CONCLUSIONES ... 24
VI. RECOMENDACIONES ... 25
VII. REFERENCIAS BIBLIOGRAFICAS ... 26
ANEXOS ... 28
Biblioteca de la Facultad de Ingeniería Qímica
INDICE DE TABLAS
Pág.
Tabla 1 ENSAYO FISICOQUÍMICO Y MICROBIOLÓGICO DE AGUA CRUDAS. ....11 Tabla 2 VALORES DE TEMPERATURA EN °C ...11 Tabla 3 VALORES DE POTENCIAL DE HIDROGENO ...11 Tabla 4 RESULTADOS DE ANÁLISIS FISICOQUÍMICOS Y
MICROBIOLOGICOS DESPUÉS DE 10 DÍAS ...12 Tabla 5 RESULTADOS DE ANÁLISIS FISICOQUÍMICOS Y
MICROBIOLOGICOS DESPUÉS DE 20 DÍAS ...12 Tabla 6 RESULTADOS DE ANÁLISIS FISICOQUÍMICOS Y
MICROBIOLOGICOS DESPUÉS DE 30 DÍAS ...13 Tabla 7 PORCENTAJE DE REMOCION ...13 Tabla 8 CARGA MASICA...13 Tabla 9 MEDIDA DE TENDENCIA CENTRAL - PORCENTAJE DE REMOCIÓN
A 30 DIAS DE TRATAMIENTO...22
Biblioteca de la Facultad de Ingeniería Qímica
INDICE DE FIGURAS
Pág.
Grafica 1 REMOCION DE LA DBO5 ...15
Grafica 2 REMOCION DE DQO ...16
Grafica 3 REMOCION DE SOLIDOS SUSPENDIDOS TOTALES ...17
Grafica 4 REMOCIÓN DE ACEITES Y GRASAS ...18
Grafica 5 REMOCION DE FOSFORO...19
Grafica 6 REMOCION DEL NITROGENO ...19
Grafica 7 REMOCION DE COLIFORMES TOTALES ...20
Grafica 8 REMOCION DE ESCHERICHIA COLI ...21
Grafica 9 PREPARACIÓN DEL TERRENO ...28
Grafica 10 CONSTRUCCIÓN DEL HUMEDAL ...28
Grafica 11 INSTALACIÓN DE LA MEMBRANA ...29
Grafica 12 CAPTACIÓN DEL ALCANTARILLADO A CIELO ABIERTO ...29
Grafica 13 INGRESO DEL AGUA AL HUMEDAL ...30
Grafica 14 PLANTA ACUATICA LIRIO DE AGUA (Eichhornia crassipes) ...30
Grafica 15 COLOCACION DE LA PLANTA ACUATICA ...31
Grafica 16 VISTA DEL HUMEDAL ARTIFICIAL DESPUES DE 10 DIAS ...31
Grafica 17 VISTA DEL HUMEDAL ARTIFICIAL DESPUES DE 20 DIAS ...32
Grafica 18 VISTA DEL HUMEDAL ARTIFICIAL DESPUÉS DE 30 DÍAS ...32
Grafica 19 GANADO VACUNO ALIMENTÁNDOSE DE PASTOS REGADOS CON AGUA RESIDUAL ...33
Grafica 20 GANADO PORCINO ALIMENTÁNDOSE DE PASTOS REGADOS CON AGUA RESIDUAL ...33
Grafica 21 GANADO EQUINO ALIMENTÁNDOSE DE PASTOS REGADOS CON AGUA RESIDUAL ...34
Grafica 22 SEMBRÍO DE ALFALFA REGADO CON ASPERSOR CONTENIENDO AGUA RESIDUAL CRUDA ...34
Grafica 23 CULTIVOS REGADOS CON AGUA RESIDUAL CRUDA ...35
Grafica 24 TESISTAS NEIRA CASANA PABLO & RUIZ BENITES MIJAIL ...35
Grafica 25 ANÁLISIS DE RESULTADOS LABORATORIO RIVELAB ...36
Biblioteca de la Facultad de Ingeniería Qímica
RESUMEN
Actualmente el Distrito de Santiago de Chuco se encuentra geográficamente dividido en cuatro barrios: San José, Santa Mónica, San Cristóbal y Santa Rosa. De acuerdo a su red de alcantarillado para eliminar sus aguas residuales han sido construidas para ser depositadas en cuerpos receptores. De esta manera de los barrios San José y Santa Mónica sus aguas residuales son depositadas en el Rio Patarata y de los barrios San Cristóbal y Santa Rosa son depositadas en el Rio Huaychaca. Durante su recorrido a través de un canal de cielo abierto contaminan las matrices ambientales debido a que el distrito a la fecha no tiene implementado un sistema de tratamiento de aguas residuales. La presente investigación está orientada para tratar las aguas residuales crudas mediante humedal artificial empleando una planta acuática Eichhornia crassipes (Lirio de agua). El principal objetivo fue determinar la reducción de concentración de parámetros fisicoquímicos y microbiológicos de dichas aguas, para lo cual se utilizó el método de flotación de la planta acuática, obteniéndose un porcentaje de remoción de DBO5 (95%), DQO (84%), SST (91%), fosforo (71%), nitrógeno (85%), aceites y grasas (100%) coliformes totales (99%), escherichia coli (99%).
De los resultados obtenidos, se concluyó que la eficiencia de remoción de la planta Lirio de Agua, para los parámetros sujetos a evaluación son altos, por tanto, tiene una alta eficiencia y es viable por su bajo costo. Así mismo se recomienda el uso del Lirio de agua para posteriores investigaciones.
Palabras clave: Agua residual, remoción, Lirio de agua, contaminante.
Biblioteca de la Facultad de Ingeniería Qímica
ABSTRACT
Currently the District of Santiago de Chuco is geographically divided into four neighborhoods: San José, Santa Mónica, San Cristóbal and Santa Rosa. According to its sewer network to remove its wastewater has been built to be deposited in receiving bodies.
In this way from the San José and Santa Mónica neighborhoods their wastewater is deposited in the Patarata River and from the San Cristóbal and Santa Rosa neighborhoods they are deposited in the Huaychaca River. During their journey through an open-air channel, they pollute the environmental matrices because the district to date has not implemented a wastewater treatment system. This research is aimed at treating raw wastewater by artificial wetland using an aquatic plant Eichhornia crassipes (Water Lily).
The main objective was to determine the reduction of concentration of physicochemical and microbiological parameters of these waters, for which the flotation method of the aquatic plant was used, obtaining a percentage of removal of BOD5 (94%), COD (81%), SST (83%), phosphorus (59%), nitrogen (79%), oils and fats (100%) total coliforms (99%), escherichia coli (92%).
From the results obtained, it was concluded that the removal efficiency of the Lirio de Agua plant, for the parameters subject to evaluation, is high, therefore, it has high efficiency and is viable due to its low cost. Likewise, the use of Water Lily is recommended for further research.
Keywords: Wastewater, removal, Water lily, contaminant.
Biblioteca de la Facultad de Ingeniería Qímica
I. INTRODUCCION
Arias, I. & Carlos, A. Según su artículo científico “Humedales Artificiales para el Tratamiento de Aguas Residuales”, plantea que los humedales artificiales son una opción para la reducción de contaminantes de las aguas residuales que generan contaminación. Es más probable obtener mayor eficiencia en los resultados depurando aguas residuales domésticas, el diseño y operación del humedal se tiene que ajustar a las características del agua residual, así como a las condiciones climáticas del lugar donde se ejecutara para tener resultados óptimos. Nos dice que los humedales artificiales son más accesibles, económicos y se puede usar con material endémico, por lo cual este tipo de tratamiento es una solución razonable.
Romero, M. et al, en su artículo publicado en la revista científica internacional de contaminación ambiental “Tratamiento de Aguas Residuales por un Sistema Piloto de Humedales Artificiales: Evaluación de la remoción de la carga orgánica”; se entiende que el tratamiento de aguas residuales es un actividad primordial a nivel internacional, ya que esta actividad permite disponer de una agua en calidad y cantidad optima y suficiente ya que esto es una mejora en la calidad de vida y el medio ambiente. Nos dice que, en México debido a la falta de interés, los altos costos y el no contar con la mano de obra calificada tan solo el 36% de aguas residuales reciben tratamiento, de ahí nace la necesidad de desarrollar, mejorar e implementar tecnologías nuevas para la depuración de dicha agua.
Los humedales artificiales se consideran una buena alternativa de tratamiento ya que la eficiencia de remoción de contaminantes es alta, su bajo costo de instalación y mantenimiento lo hace una gran alternativa. De acuerdo a su investigación calcula el porcentaje de remoción de la carga orgánica de las aguas residuales, en un sistema de tratamiento de humedales artificiales. El sistema fue diseñado con 3 módulos instalados de manera secuenciada, en el segundo, organismos de la especie Typha dominguensis steudel y un tercero las dos especies vegetales. Los módulos experimentales fueron instalados a la salida de un tratamiento primario, el cual contiene aguas residuales municipales provenientes de un edificio de investigación. En el agua se analizaron los siguientes parámetros: DQO, iones Nitrógeno (N-NO3- , N-NO2- y N-NH y N-NH4+) y fosforo total.
También se realizó el conteo de bacterias asociadas al sistema. Los resultados demostraron que el sistema es una opción para la remoción de la carga orgánica y de nutrimentos de bajo costo de operación y mantenimiento.
Biblioteca de la Facultad de Ingeniería Qímica
Frers, C. en su artículo Titulado “El uso de Plantas Acuáticas para el Tratamiento de Aguas Residuales”; expone la importancia de los humedales que a cambiado con el tiempo. Los humedales son zonas que sirven como enlace entre el medio terrestre y acuático, los humedales proveen sumideros excelentes de nutrientes para contaminantes orgánicos e inorgánicos a esta capacidad de tras de los humedales artificiales se denomina Wetlands, para simular un humedal natural con el propósito de tratar las aguas residuales municipales y domesticas la solución que se busca con este proceso consiste en la instalación de humedales artificiales que actúan como filtros naturales, la ubicación de este sistema además de no necesitar un costoso mantenimiento ni consumir energía eléctrica hace que el coste sea la cuarta parte menos de un sistema de tratamiento tradicional. El humedal se sirve para el tratamiento de las diferentes especies de plantas que abundan en la zona como totoras, repollitos de agua, junco de agua lenteja de agua.
Según Reyna, M. en su tesis titulada “Tratamiento de Aguas Residuales Domesticas a nivel Familiar, con Humedales Artificiales de Flujo Subsuperficial Horizontal mediante la Especie Macrofita Emergente Cypherus Papyrus (papiro), afirma que el humedal artificial demostró una efectiva y alta remoción en todos los parámetros analizados, alcanzado tasas de eficiencia de 96% de demanda biológica de oxígeno (DBO) y de demanda química de oxígeno (DQO) 78% de nitrógeno total, 88% de fosforo total, 96% de turbidez, 61% de oxígeno disuelto, 55% de conductividad eléctrica y solidos disueltos totales, 100% de coliformes totales y fecales, así se obtuvo en una agua residual municipal y domestica apta para ser utiliza para el regadío. Así mismo concluye que es un sistema de fácil operación y mantenimiento, ya que consume energía renovable (energía solar), no requiere personal altamente capacitado, por lo tanto los costos bajos hacen posible que se aplique en comunidades donde los recursos son bajos.
Montes, R. en su tesis titulada “Modelo de Tratamiento de Aguas Residuales Mediante Humedal Artificial de Flujo Superficial en el centro poblado La Punta-Sapallanga”; nos dice que debido que el tratamiento de las aguas residuales es deficiente, la población presenta condiciones de vida paupérrima, así que fue necesario realizar una investigación a fin de minimizar la contaminación por estas aguas residuales. El modelo diseñado propuso un total de 18 humedales naturales del departamento de Junín y como muestra compuesta de 6 humedales. El modelo presento las etapas de pretratamiento y tratamiento
Biblioteca de la Facultad de Ingeniería Qímica
con humedal artificial. Así finalizo en que la propuesta del tratamiento es adaptable y eficiente.
Finalmente, Reyes, J. en su tesis “Depuración de Aguas Residuales, usando Humedales Artificiales Sub-Superficiales en el distrito Chao-Viru- La Libertad”, concluye que el trabajo de investigación tubo como objetivo principal tratar las aguas residuales del distrito de chao, propuso construir un humedal artificial a nivel piloto para depurar lo efluentes líquidos utilizando como vegetación autóctona typha Latifolia (totora) el sistema tubo las siguientes dimensiones: 3,30 m de largo, 1,80 de ancho y 1,10 m de profundidad. El material que se utilizo fue ladrillo cemento de 0,03 de espesor los análisis reportaron en una alta reducción de DBO en un 87%, coliformes totales(99%), DQO, sales en general.
FUNDAMENTACIÓN CIENTÍFICA Aguas Residuales Domesticas.
Liquido contaminado proveniente de la actividad domestica en hogares, instalaciones comerciales y asentamientos humanos en general son caracterizadas por contener sustancias biodegradables, detergentes y microorganismos patógenos. (FRAUDE, N. 2008) Reducción de la contaminación de las aguas residuales.
Para la reducción de la contaminación de las aguas residuales se realiza en tres fases:
Fase 1. Se lleva a cabo una revisión de todos los efluentes de la planta por lo tanto se debe hacer un inventario de todas las fuentes, así como para cada corriente de agua residual para determinar los caudales y cargas contaminantes.
Fase 2. Hacer una revisión de los datos obtenidos en la primera fase para si establecer los objetivos de la reducción de los contaminantes.
Fase 3. Se evalúa el ahorro potencial en el inversión y costos de operación de una posible planta para tratar dichos contaminantes considerados de las fases 1 y 2. (ROMALHO, R.2003)
Autodepuración de las Aguas Residuales.
Para la autodepuración de aguas residuales se pueden utilizar diferentes procesos.
• Fosas sépticas: utilizadas en poblaciones pequeñas de entre 50 y 3500 habitantes.
• Lecho bacteriano de contacto: son lechos que hacen circular el agua residual a través de un medio poroso(arena) y aire.
• Filtros percoladores son semejantes a los lechos de contacto, remplazan la arena por graba.
Biblioteca de la Facultad de Ingeniería Qímica
• Estanques de estabilización se construyen grandes superficies de agua de poca profundidad para que la luz solar active la fotosíntesis por parte de las plantas.
• Actualmente las poblaciones con un número significativo de habitantes disponen de una estación depuradora de aguas residuales (EDAR) en la cual se realiza la
depuración del agua utilizando diversas técnicas. Pretratamiento, tratamiento primario, tratamiento secundario y en algunos casos tratamiento secundario.
(KUKLINSKI,C. 2011)
• Lagunas de oxidación son denominadas lagunas de estabilización, son estanques construidos a partir de excavaciones en el suelo se clasifican en anaeróbicas, facultativas, aireadas y de maduración. (VALENCIA, H. 2016)
• Tratamiento acuático se aplican las aguas residuales sobre terrenos húmedos naturales o artificiales con el fin de remover sus contaminantes. En este sistema se utilizan plantas acuáticas (plantas tolerantes que se desarrollan y crecen absorbiendo los contaminantes. (ROMERO, J. 2005)
Realidad Problemática.
La provincia de Santiago de Chuco se encuentra localizada en la sierra de la región de La Libertad, su capital es el pueblo de Santiago de Chuco está ubicado en las siguientes coordenadas -8.14528 de latitud y -78.17333 longitud se encuentra a 3115 m.s.n.m.
políticamente cuenta con 8 distritos que son Angasmarca, Cachicadan, Mollebamba, Mollepata, Quiruvilca, santa cruz de chuca, Santiago de chuco y Sitabamba.
El distrito de Santiago de chuco lo conforman 4 barrios: Santa Rosa, San Cristóbal, San José y Santa Mónica. Desde la creación del distrito los habitantes eliminan sus aguas residuales a través de dos alcantarillados que se encuentran ubicados en santa rosa y San José, estas aguas van a parar al Rio Patarata y Huaychaca respectivamente ya que estos son los cuerpos receptores, contaminando así la flora y fauna de estos ríos. La trayectoria de estas aguas a afueras de la ciudad es por canales a cielo abierto y pasa por diferentes áreas agrícolas y estás son utilizadas como agua de regadío para sus cultivos de tallo largo y tallo corto así mismo le dan de beber a sus ganado vacuno u ovino, lamentablemente estos productos agrícolas y carne se comercializan en el mercado de la localidad. Entre los años 2010 y 2011 la municipalidad en el intento de tratar estas aguas residuales contrato a la empresa EDICAS SAC para que dicha empresa construya las lagunas de estabilización, se realizaron cuatro excavaciones dos a 5 km del distrito para el tratamiento de las aguas con salida de los barrios San José y Santa Mónica y dos excavaciones a 6 km para tratar las
Biblioteca de la Facultad de Ingeniería Qímica
aguas residuales de los barrios Santa Rosa y San Cristóbal. Tuvo como resultado un impacto negativo que culmino con el abandono de dicha obra y llegando a un conflicto entre empresa y el municipio es por eso que a la actualidad no existe ningún tipo de tratamiento que trate dichas aguas del distrito. Por tanto, la presente investigación es realizar un tratamiento por humedales artificiales directamente en las aguas residuales crudas con el fin de minimizar los parámetros físicos-químicos, así como los microbiológicos que contienen dichas aguas, así como reducir la contaminación del medio ambiente y mejorar la calidad de vida de la población.
PROBLEMA.
¿Cómo reducir los parámetros físico-químico (DBO, DQO, aceites y grasas, fosforo, nitrógeno, solidos suspendidos totales) y microbiológicos (Escherichia Coli y coliformes totales) en aguas residuales crudas del distrito de Santiago de Chuco?
HIPÓTESIS.
Los parámetros físico-químicos y microbiológicos en las aguas residuales crudas se reducirán por tratamiento en humedales artificiales, empleando Eichhornia Crassipes (Lirio de agua)
OBJETIVOS.
Objetivo General.
• Reducir los parámetros físico-químicos y microbiológicos contenidos en las aguas residuales crudas mediante humedales artificiales.
Objetivos Específicos.
• Construir un humedal artificial a nivel piloto empleando como planta acuática el lirio de agua ubicado a afueras del pueblo de Santiago de Chuco (Barrio Santa Rosa)
• Realizar análisis de las aguas residuales crudas del efluente del alcantarillado de la salida del Barrio Santa Rosa antes de ingresar al humedal.
• Evaluar la temperatura y el potencial de Hidrogeno durante el tiempo de tratamiento.
• Realizar análisis de varias muestras de agua en periodos de cada 10 días en el humedal artificial hasta 30 días.
• Analizar los datos de los análisis realizados y determinar la eficacia de reducción porcentual del humedal.
Biblioteca de la Facultad de Ingeniería Qímica
UBICACIÓN DEL HUMEDAL ARTIFICIAL
Ubicación del humedal
Biblioteca de la Facultad de Ingeniería Qímica
II. MATERIAL Y METODOS 2.1 Población y Muestra
2.1.1 Universo Poblacional:
Es el caudal de toda el agua que conduce el canal a cielo abierto, 23 litros/s.
2.1.2 Muestra Poblacional:
Volumen de agua desviado al humedal, de 7 m x 3 m x 0.40 m. = 8,4 metros cúbicos. Equivalente a 8400 litros de muestra de agua residual cruda doméstica.
2.2 Técnicas e Instrumentos De Recolección de Datos
TÉCNICA INSTRUMENTO
EXPERIMENTO:
Realizado en el Humedal artificial
MATERIAL
Materiales que se emplearon en la realización del experimento.
2.2.1 MATERIALES DE CAMPO:
- Una palana - Una barreta
- Un tubo de PVC ( 20 metros y dos pulgadas de diámetro) - Geo - membrana (50 metros)
- Una carretilla
- Dos pares de guantes
- Dos pares de lentes protectores - Dos pares de mascarillas
2.2.2 MATERIALES DE LABORATORIO - Una balanza Analítica, 120 g. Sartorius - Un termómetro
- Un pH-metro Hanna
- Vasos de precipitados de 50, 100 y 200 mL. Clase A. Kimble &Chase - Pipetas de 1, 5 y 10 mL
- Matraz aforado de 250 mL. Pyrex Brand Alemana - Equipo Kjeldahl para nitrógeno
- Equipo Espectrofotómetro UV- visible Scientific
Biblioteca de la Facultad de Ingeniería Qímica
2.3 METODO:
El método que se utilizo fue el de la flotación de la planta acuática la cual absorbió componentes de las aguas residuales.
2.3.1 PROCESO:
• Bio remediación: Las bacterias al mismo tiempo que degeneraron la materia orgánica y los nutrientes, fueron removidas por las raíces de la planta.
2.4 DISEÑO DE INVESTIGACIÓN:
Se utilizó el diseño experimental a fin de manipular la variable independiente.
VARIABLE INDEPENDIENTE: Tiempo de permanencia de la Planta acuática Eichhornia crassipes (Lirio de Agua). (A los 10, 20 y 30 días)
VARIABLE DEPENDIENTE: Contaminantes de las aguas residuales
Esquema de Experimento y variables (Hernandez,R.et al,2014).
2.4.1 CONSTRUCCIÓN DEL HUMEDAL ARTIFICIAL:
Se construyó un humedal artificial con dimensiones de 7 metros de largo, 3 metros de ancho y 0,40 metros de profundidad. Las dimensiones fueron sustentadas de acuerdo a la disponibilidad del terreno, número de plantas acuáticas y costo de la geo membrana. El costo para la implementación del humedal es económico, accesible y tiene un costo de S/. 750 soles, para las dimensiones dadas por tanto es viable.
2.4.1.1 PROCEDIMIENTO DE CONSTRUCCIÓN DEL HUMEDAL ARTIFICIAL:
- Se solicitó al propietario un área de terreno, muy apartado del Barrio Santa Rosa.
- Limpieza de la vegetación.
- Excavación de 7 x 3 x 0.40 metros.
- En la base de la excavación se colocó la geo membrana.
- Transporte por tubería del agua residual cruda, auxiliada por una manguera hacia la excavación.
- Sembrado de la planta acuática (Lirio de agua) (Fotografia: Anexo).
Efecto (Variable Dependiente)
Y Causa (Variable
Independiente) X
Biblioteca de la Facultad de Ingeniería Qímica
2.4.2 ANÁLISIS FISICOQUÍMICO Y MICROBIOLÓGICO DE AGUAS CRUDAS.
Análisis de muestras de agua cruda tanto físico-químicos como microbiológicos antes de ingresar al humedal, fueron realizados en el Laboratorio RIVELAB S.A.C. Los resultados se muestran en tabla 01.
2.4.3 EVALUACIÓN DE LA TEMPERATURA Y EL POTENCIAL DE HIDROGENO EN EL HUMEDAL.
Durante 30 días se determinó la temperatura y el potencial de hidrogeno, de aguas tratadas. Resultados tablas 02 y 03.
2.4.4 ANÁLISIS A LOS 10, 20 Y 30 DÍAS DURANTE EL TRATAMIENTO CON LAS PLANTAS ACUÁTICAS.
- Análisis después de los 10 días de estar las aguas residuales en contacto con la planta acuática. Resultado. (Tabla 04)
- Análisis después de los 20 días. Resultado (Tabla 05) - Análisis después de los 30 días. Resultado (Tabla 06)
2.4.5 ANÁLISIS DE LOS RESULTADOS COMPARANDO CON LOS RESULTADOS DE LA MUESTRA ANTES DE INGRESAR AL HUMEDAL.
A fin de determinar el porcentaje de remoción se analizaron resultados tanto de aguas crudas como tratadas por la planta acuática. Resultados. (Tabla 07)
Ef = 𝐶𝑒−𝐶𝑓
𝐶𝑒 x 100
Ce: Carga de contaminante de entrada Cf: carga de contaminante final
2.4.6 ANÁLISIS MEDIANTE GRÁFICOS ESTADÍSTICOS A FIN DE COMPARAR RESULTADOS DE REMOCIÓN DURANTE EL TIEMPO DE PERMANENCIA DEL AGUA.
En la muestra obtenida se observa que al llegar a los 30 días de remoción se obtuvo una media de 90.6% de eficiencia en remoción de los parámetros evaluados así como un mínimo de 71% de remoción del fosforo lo que muestra que a más días sería más eficiente, tenemos un máximo de remoción del 100% en coliformes totales lo que implica que la planta utilizada tiene una alta eficiencia para remover dicho
Biblioteca de la Facultad de Ingeniería Qímica
contaminante.
2.4.7 CARGA MÁSICA (C): REPRESENTA LA CANTIDAD DE MATERIAL (EJEMPLO DBO) QUE DEBE SER SOMETIDO A TRATAMIENTO.
C = concentración x caudal/1000 (Tchobanoglous) C: Concentración g/m3
Q: Caudal de entrada m3/día . Resultado. Tabla 08
Biblioteca de la Facultad de Ingeniería Qímica
III. RESULTADOS
Tabla 1 ENSAYO FISICOQUÍMICO Y MICROBIOLÓGICO DE AGUA CRUDAS.
CARACTERISTICAS UNIDADES RESULTADOS
DB05 ppmO2 412.5
DQO ppmO2 495.4
SST ppm 85.7
pH Unidades 7.57
Aceites y grasas ppm 85.1
Fosforo ppm P 10.2
Nitrógeno ppm N 32.6
Fierro ppm Fe 0.29
Plomo ppm Pb 0.02
Arsénico ppm As 0
Colifonnes totales NMP/100 mL 9. 45 x 107
E. coli NMP/100 mL 3. 2x 105
Tabla 2 VALORES DE TEMPERATURA EN °C
DÍA TEMPERA °C
10 20
20 19.5
30 17.8
Promedio 19.1
Tabla 3 VALORES DE POTENCIAL DE HIDROGENO Día Potencial de hidrogeno
10 6.9
20 7.3
30 6.6
Biblioteca de la Facultad de Ingeniería Qímica
Tabla 4 RESULTADOS DE ANÁLISIS FISICOQUÍMICOS Y MICROBIOLOGICOS DESPUÉS DE 10 DÍAS
CARACTERÍSTICAS UNIDADES RESULTADOS
DBO5 ppm O2 302
DQO ppm O2 411
SST ppm 42.7
pH unidades 7.27
Aceites y grasas ppm 0
Fosforo ppm P 7.2
Nitrógeno ppm N 22.5
Fierro ppm Fe 0.1
Plomo ppm Pb 0
Arsénico ppm As 0
Coliformes totales NMP/100 mL 5.3 x 103
E. Coli NMP/100 mL 1.7 x 103
Tabla 5 RESULTADOS DE ANÁLISIS FISICOQUÍMICOS Y MICROBIOLOGICOS DESPUÉS DE 20 DÍAS
CARACTERISTICAS UNIDADES RESULTADOS
DBO5 ppmO2 180
DQO ppmO2 205
SST ppm 18
pH unidades 6.9
Aceites y grasas ppm 0
Fosforo ppm P 5.6
Nitrógeno ppm N 14
Fierro ppm Fe 0.06
Plomo ppm Pb 0
Arsénico ppm As 0
Coliformes totales NMP/100 mL 4.3 x 104
E. coli NMP/100 mL 1.2 x 103
Biblioteca de la Facultad de Ingeniería Qímica
Tabla 6 RESULTADOS DE ANÁLISIS FISICOQUÍMICOS Y MICROBIOLOGICOS DESPUÉS DE 30 DÍAS
CARACTERISTICAS UNIDADES
RESULTADOS
DBO5 ppmO2 18
DQO ppmO2 76
SST ppm 7
pH Unidades 7,2
Aceites y grasas ppm 15
Fosforo ppm P 2,9
Nitrógeno ppm N 4,6
Fierro ppm Fe 0,10
Plomo ppm Pb 0
Arsénico ppm As 0
Coliformes totales NMP/100 mL 2.1 x 103
E. coli NMP/100 mL 1.2 x 102
Tabla 7 PORCENTAJE DE REMOCION
CARACTERISTICAS 10 DIAS 20 DIAS 30 DIAS
DBO5 26% 56% 95%
DQO 17% 58% 84%
SST 50% 78% 90.3%
ACEITES Y GRASAS 100% 100% 100%
FOSFORO 29% 45% 71%
NITROGENO 30% 57% 85%
COLIFORMES TOTALES 99.43% 99.95% 99.99%
E. COLI 99.46% 99.62% 99.66%
Tabla 8 CARGA MASICA
Concentración (DBO) Kg/m3 Q(m3/día)
302 604.8
CARGA MASICA = 182 kg/día
Biblioteca de la Facultad de Ingeniería Qímica
IV. DISCUSION DE RESULTADOS
Según el ensayo físico químico de la muestra de agua cruda recolectada se observa las siguientes características químicas orgánicas: 302 ppm de DBO y 411 ppm de DQO.
Características físicas 42.7 ppm de SST y las características químicas inorgánicas: 7.2 ppm de fosforo, 22.5 ppm de nitrógeno, 7.27 de pH y no demuestra presencia de metales pesados.
Dentro de las características biológicas se observa 5,3 x 105 de coliformes totales y 1,7 x 103 NMP/100mL de Escherichia coli. Comparando estos residuos con la composición típica promedio de las aguas residuales, según Romero,J. en ppm: DBO (220), DQO (500), SST (220), fosforo (8), nitrógeno (25), aceites y grasas (110), son valores que son ligeramente aproximados a la del agua residual del Distrito de Santiago de Chuco. Lo cual se puede interpretar que los parámetros presentes en las aguas residuales crudas sobrepasan los límites permisibles máximos de efluentes para vertidos a cuerpo de agua (DSN°003-2010-MINAM) (VER TABLA 1)
La temperatura promedio fue de 18,9 °C, temperatura la cual cumple con los límites permisibles (MINAM), valor aceptable para los microorganismos, así mismo para el desarrollo de la planta acuática, Liao, et al (1995).
El pH de efluente del agua residual cruda fue de 7,27. Después de 10,20 y 30 días fue de 6,9;
7,3; 6,6, resultando un promedio de 6,9, ligeramente acida. Esto se debe a la liberación del dióxido de carbono como consecuencia de que con el tiempo lo microorganismos van degradando la materia orgánica. El rango de pH cumple con el límite máximo permisible (MINAM). (VER TABLA 2 Y 3)
Biblioteca de la Facultad de Ingeniería Qímica
PARAMETROS QUIMICOS
4.1 REPRESENTACION GRAFICA
412.34667
302.07
205.01667
76.15333
-5 0 5 10 15 20 25 30 35
0 50 100 150 200 250 300 350 400 450
Remocion (DBO 5)
Tiempo (Dias)
Renocion - DBO5
Grafica 1. REMOCION DE LA DBO5
Demanda Bioquímica de Oxigeno (DBO5):
A inicios (0 días) el afluente tenía un valor de 412.34 ppm de y a los 10, 20 y 30 días en contacto con la planta acuática, fueron de 302.07, 205.0167 y 76.15 ppm respectivamente. Todo esto indica el porcentaje de remoción aumentó debido al incremento de biodegradación por parte de las raíces del Lirio de Agua, la cual soporta una masa activa de microorganismos que descomponen y ayudan en la remoción de contaminantes del agua residual.
Remoción DBO5
Biblioteca de la Facultad de Ingeniería Qímica
495.21
411.67667
80.75 76.12
-5 0 5 10 15 20 25 30 35
0 50 100 150 200 250 300 350 400 450 500 550
Remocion (DQO)
Tiempo (Dias)
Remocion - DQO
Grafica 2 REMOCION DE DQO Demanda Química de Oxigeno (DQO):
En un tiempo inicial (0 días); el afluente de aguas residuales crudas tenía un valor inicial de 495.4 ppm y a los 10, 20 y 30 días este valor disminuyó hasta 411.67, 80.75 y 76.12 ppm respectivamente. Lo cual demuestra que el oxidante químico dicromato de potasio fue oxidando el contenido de carbono orgánico presente en el agua residual. Comparando con la DBO5 se tiene la relación DQO/DBO5 es de 1.36, valor que concuerda con el intervalo que debe estar entre 1,2 - 2,5 (Romero,J.). La DQO (411.67 ppm) resulto mayor que la DBO5 (302 ppm) debido a que, en el ensayo de la DQO, se oxida ciertas sustancias inorgánicas tales como sulfuros, sulfitos, tío - sulfatos, nitritos y hierro ferroso que no son oxidadas durante el ensayo de la DBO5, esto da lugar al incremento de la DQO, Russell, D (2012).
Biblioteca de la Facultad de Ingeniería Qímica
0
50.12
78.53
90.37
-5 0 5 10 15 20 25 30 35
0 10 20 30 40 50 60 70 80 90 100
Porcentaje de remocion (%)
Tiempo (Dias) Porcentaje de remocion
Grafica 3 REMOCION DE SOLIDOS SUSPENDIDOS TOTALES Solidos Suspendidos Totales (SST):
Todas las corrientes que involucran aguas residuales contienen algunos sólidos en suspensión. El límite máximo permisible de SST es de 150 ppm. En el caso de las aguas residuales del Distrito de Santiago de Chuco fue de 85.7 ppm mucho menor que el límite máximo permisible. Posiblemente se deba a la recolección de la muestra o a las raíces que provocan disminuir la velocidad de filtración, García & Corzo (2008). Los porcentajes de remoción de SST en 10, 20 y 30 días fueron del 50.12, 78.53 y 90.37% respectivamente, esto demuestra la efectividad de la planta acuática en reducir los SST.
Biblioteca de la Facultad de Ingeniería Qímica
100
0 0 0
-5 0 5 10 15 20 25 30 35
0 10 20 30 40 50 60 70 80 90 100 110
Porcentaje de remoción (%)
Tiempos (Días)
Porcentaje de remoción
Grafica 4 REMOCIÓN DE ACEITES Y GRASAS Aceites y Grasas:
En el afluente de aguas residuales según los análisis se encontró un valor de 85.1 ppm, mucho mayor que el límite máximo permisible (20 ppm). Pero después de 10, 20 y 30 días sus concentraciones fueron removidas a 0, 0 y 0 ppm. Esto es debido a que las raíces del Lirio de Agua tienen un extenso sistema de raíces capaces de absorber estas impurezas.
Biblioteca de la Facultad de Ingeniería Qímica
0
28.36
45.6
71.3
-5 0 5 10 15 20 25 30 35
0 10 20 30 40 50 60 70 80
Porcentaje de remoción (%)
Tiempos (Días) Fosforo
Grafica 5 REMOCION DE FOSFORO
0
29.8
56.3
85.42
-5 0 5 10 15 20 25 30 35
0 10 20 30 40 50 60 70 80 90 100
Porcentaje de remoción (%)
Tiempos (Días) Nitrogeno
Grafica 6 REMOCION DEL NITROGENO
Biblioteca de la Facultad de Ingeniería Qímica
Fosforo y Nitrógeno:
Respecto al contenido de fosforo y nitrógenos presentes en el agua residual fueron de 10.2 y de 32.6 ppm. Son nutrientes que dan origen al fenómeno de la eutrofización, por lo tanto, deben ser removidos para evitar la contaminación en los cuerpos receptores (lagunas y ríos).
Las raíces de la planta acuática regulan las concentraciones de nutrientes: el nitrógeno está presente en las aguas como nitrógeno orgánico y nitrógeno amoniacal y la remoción hasta 4.6 ppm se debe a que hubo una mayor transferencia de oxígeno y con ello se oxida el amonio a nitritos y nitratos. La concentración de fosforo fue 7.2; 5.6 y 2.9 ppm. Estas remociones se debieron a que las raíces de la planta regulan la concentración de este nutriente.
0
33.14
70.18
99.7
-5 0 5 10 15 20 25 30 35
0 10 20 30 40 50 60 70 80 90 100 110
Porcentaje de remoción (%)
Tiempos (Días) Coliformes totales
Grafica 7 REMOCION DE COLIFORMES TOTALES
Biblioteca de la Facultad de Ingeniería Qímica
0
23.11
56.3
99.62
-5 0 5 10 15 20 25 30 35
0 10 20 30 40 50 60 70 80 90 100 110
P o rc en ta je d e re m o ci ó n ( % )
Tiempos (Días) E. Coli
Grafica 8 REMOCION DE ESCHERICHIA COLI
Parámetros biológicos
Las aguas residuales crudas del Distrito de Santiago de Chuco contienen coliformes totales y la E. coli en concentraciones de 9,45x107 para coliformes totales y de 3,2x105 NMP/100mL para E. coli. Posteriormente al ser tratada el agua residual después de 10, 20 y 30 días hubo una remoción de 5,3x105, 4,3x104 y de 2,1x103 (coliformes totales) y de 1,7x103 , 1,2x103 y 1,2x102 (E.coli). Concentraciones menores que los límites máximos permisibles. Tal remoción se debe según Guerra (2006) a los numerosos días de retención hidráulica (30 días) y biofiltración, dando lugar a una sedimentación y muerte natural y posiblemente a los antibióticos que se originan en las raíces de la planta acuática.
Biblioteca de la Facultad de Ingeniería Qímica
4.2 MEDIDAS DE TENDENCIA CENTRAL: PORCENTAJE DE REMOCION A LOS 30 DIAS DE TRATAMIENTO EN EL HUMEDAL ARTIFICIAL
Tabla 9 MEDIDA DE TENDENCIA CENTRAL - PORCENTAJE DE REMOCIÓN A 30 DIAS DE TRATAMIENTO DE TODOS LOS PARÁMETROS MEDIDOS.
N Parámetros Remoción %
1 DBO 81.34
2 DQO 84.63
3 SST 90.37
4 GRASA Y ACEITES 100
5 FOSFORO 71.3
6 NITROGENO 85.42
7 COLIFORMES TOTALES 99.7
8 ECHERICHA COLI 99.62
ANÁLISIS ESTADÍSTICO
N 8
Media 89.05
Mediana 91.62
Moda 71.0
Desviación estándar 10.1
Mínimo 71.3
Máximo 100.0
Biblioteca de la Facultad de Ingeniería Qímica
89.6275
29.8 29.9 30.0 30.1 30.2
0 10 20 30 40 50 60 70 80 90 100 110
Porcentaje de remocion
Tiempo (Días) Remocion30 días
Biblioteca de la Facultad de Ingeniería Qímica
V. CONCLUSIONES
• Se construyó un humedal artificial de 7x3x0.40 metros en el cual se hizo una siembra de 300 plantas de lirio de agua
• El análisis físico químico y microbiológico fue realizado en el laboratorio RIVELAB – S.AC. Demostrando que existe parámetros que sobrepasan los límites permisibles del MINAM (DN°03-2010).
• Se evaluaron la temperatura y el potencial de hidrogeno, cuyos valores fueron óptimos tanto para la existencia de los microorganismos como para el desarrollo de las plantas acuáticas.
• Se realizaron análisis físico químicos y microbiológicos por periodos de 10, 20 y 30 días, los cuales demostraron un incremento de la remoción de dichos parámetros.
• La eficiencia de remoción porcentual fue elevada, demostrando que la planta acuática tiene un potencial elevado de remoción y sería apropiado para el tratamiento de las aguas residuales crudas en el Distrito de Santiago de Chuco.
Biblioteca de la Facultad de Ingeniería Qímica
VI. RECOMENDACIONES
• Realizar investigaciones con otras especies nativas acuáticas, manteniendo los mismos tiempos de tratamiento y las dimensiones del humedal artificial 7 x 3 x 0.40 metros considerado en el presente trabajo de investigación.
• Durante el tratamiento retirar plantas ajenas al Lirio de Agua tales como crecimiento de algas y las propias hojas del Lirio de Agua que se separan de la planta porque ocasionarían putrefacción y de esta manera incrementa la carga orgánica.
• Realizar investigación con la planta “Lirio de agua” es así de eficiente para aguas acidas de mina, como para agua residual doméstica.
• Se recomienda realizar investigación con el “lirio de agua” con una variación de tiempos de tratamiento 30, 40 y 50 días, y ver si el proceso de remoción llega a un limite máximo, y si se puede llegar a un 100% de eficiencia.
Biblioteca de la Facultad de Ingeniería Qímica
VII. REFERENCIAS BIBLIOGRAFICAS
Arias, L., & Carlos, A. (2003). Humedales Artificiales para el Tratamiento de Aguas Residuales. Ciencia e Ingenieria(13), 17-24. Recuperado el 15 de Julio de 2021, de redalyc.org
Fraune, N. (2008). Diccionario Ambiental. Editorial ECOE. Recuperado el 16 de Junio de 2021
Frers, C. (2008). “El Uso de Plantas Acuáticas para el Tratamiento de Aguas Residuales.
Universidad Complutense de Madrid, 11, 301. Recuperado el 17 de Julio de 2021, de Frers-obervatorioMedioambiental, 2008-go.gale.com
Garcia, J., & Corzo, A. (2008). Depuración con humedales construidos. Recuperado el 11 de Agosto de 2021
Guerra, L. (2006). Acción depuradora de algunas plantas acuáticas sobre las aguas. Centro de Investigaciones Hidráulicas. Recuperado el 12 de Agosto de 2021, de http://www.bvsde.paho.org/bvsaidis/aresidua/mexico/01280e08.pdf
Hernandez, R. (2014). Metodología de la Investigación Científica. Mexico: Mc Graw Hill.
Recuperado el 06 de Agosto de 2021
Kuklinski, C. (2011). Medio Ambiente, Sanidad y Gestion . España.
Liao, X., & Li, Z. (1995). The application of effluent purification on constructed wetland in pig farm, Transactions of the CSAF. Japan. Recuperado el 16 de Junio de 2021 Montes, R. (2017). Modelo de Tratamiento de Aguas Residuales Mediante Humedal
Artificial de Flujo Superficial en el centro poblado La Punta- Sapallanga.
Universidad Nacional del Centro del Perú. Facultad de Ingeniería Civil. Huancayo- Perú. Recuperado el 07 de Junio de 2021
Reyes, J. (2008). Depuración de Aguas Residuales, Usando Humedales Artificiales Subsuperficiales en el distrito de Chao, Viru. Trujillo - Perú: Universidad Nacional de Trujillo. Recuperado el 08 de Junio de 2021
Reyna, M. (2016). “Tratamiento de Aguas Residuales Domesticas a nivel familiar, con Humedales Artificiales de flujo Subsuperficial Horizontal, mediante la Especie Macrofita emergente Cyperus Papirus. Lima - Perú: Universidad Privada Unión.
Facultad de Ingeniería y Arquitectura, E.P. Ingeniería Ambiental. . Recuperado el 08 de Junio de 2021
Romalho, R. (2003). Tratamientos de aguas residuales. Canada: Reverte. Recuperado el 06 de Junio de 2021
Biblioteca de la Facultad de Ingeniería Qímica
Romero, J. (2005). Tratamiento de Aguas Residuales. Escuela Colombiana de Ingeniería.
Recuperado el 16 de Junio de 2021
Romero, M. (2009). Tratamiento de aguas residuales por un sistema piloto de humedales artificiales: Evaluación de la remoción de la carga orgánica. Medellin - Colombia:
Escuela colombiana de Ingenieria. Recuperado el 12 de Junio de 2021
Russel, D. (2012). Tratamiento de aguas residuales. Un enfoque práctico. Madrid - España:
Reverte. Recuperado el 16 de Junio de 2021
Valencia, H. (2016). Aguas Residuales. Una visión integral. Jose de Caldas - Colombia: Vida UD. Recuperado el 12 de Junio de 2021
Biblioteca de la Facultad de Ingeniería Qímica
ANEXOS
Grafica 9 PREPARACIÓN DEL TERRENO
Grafica 10 CONSTRUCCIÓN DEL HUMEDAL
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 11 INSTALACIÓN DE LA MEMBRANA
Grafica 12 CAPTACIÓN DEL ALCANTARILLADO A CIELO ABIERTO
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 13 INGRESO DEL AGUA AL HUMEDAL
Grafica 14 PLANTA ACUATICA LIRIO DE AGUA (Eichhornia crassipes)
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 15 COLOCACION DE LA PLANTA ACUATICA
Grafica 16 VISTA DEL HUMEDAL ARTIFICIAL DESPUES DE 10 DIAS
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 17 VISTA DEL HUMEDAL ARTIFICIAL DESPUES DE 20 DIAS
Grafica 18 VISTA DEL HUMEDAL ARTIFICIAL DESPUÉS DE 30 DÍAS
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 19 GANADO VACUNO ALIMENTÁNDOSE DE PASTOS REGADOS CON AGUA RESIDUAL
Grafica 20 GANADO PORCINO ALIMENTÁNDOSE DE PASTOS REGADOS CON AGUA RESIDUAL
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 22SEMBRÍO DE ALFALFA REGADO CON ASPERSOR CONTENIENDO AGUA RESIDUAL CRUDA
Grafica 21 GANADO EQUINO ALIMENTÁNDOSE DE PASTOS REGADOS CON AGUA RESIDUAL
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 23 CULTIVOS REGADOS CON AGUA RESIDUAL CRUDA
Grafica 24 TESISTAS NEIRA CASANA PABLO & RUIZ BENITES MIJAIL
Biblioteca de la Facultad de Ingeniería Qímica
Grafica 25 ANÁLISIS DE RESULTADOS LABORATORIO RIVELAB
Biblioteca de la Facultad de Ingeniería Qímica
UNIVERSIDAD NACIONAL DE TRUJILLO DECLARACIÓN JURADA
Los autores suscritos en el presente documento DECLARAMOS BAJO JURAMENTO que somos los autores responsables legales de la calidad y originalidad del contenido del proyecto de investigación científica, así como, del informe de la investigación científica realizado.
TITULO: Reducción de parámetros físico-químicos y microbiológicos en aguas residuales crudas, mediante humedal artificial – Distrito Santiago de Chuco-La Libertad
PROYECTO DE INVESTIGACIÓN CIENTIFICA INFORME DE INVESTIGACIÓN CIENTIFICA PROYECTO DE INVESTIGACIÓN ( ) TRABAJO DE INVESTIGACIÓN (PREGRADO) ( ) PREGRADO
PROYECTO DE TESIS PREGRADO ( ) TESIS PREGRADO ( x )
PROYECTO DE TESIS MAESTRIA ( ) TESIS MAESTRÍA ( )
PROYECTO DE TESIS DOCTORADO ( ) TESIS DOCTORADO ( )
El equipo investigador integrado por:
N° APELLIDOS Y NOMBRES FACULTAD
CONDICIÓN (NOMBRADO, CONTRATADO, MERITO, estudiante,
OTROS)
CÓDIGO docente Número de matrícula del
estudiante
Autor coautor
asesor
1 NEIRA CASANA, Pablo Alexander Ing. Química Alumno 6413700312 Autor
2 RUIZ BENITES, Mijail Iván Ing. Química Alumno 6413701814 Autor
3 HURTADO GASTAÑADUI, Miguel Eduardo
Ing. Química Asesor 4151 Asesor
……… 44581670
FIRMA DNI
……… 70413481
FIRMA DNI
……… 17803777
FIRMA DNI
Biblioteca de la Facultad de Ingeniería Qímica
UNIVERSIDAD NACIONAL DE TRUJILLO
CARTA DE AUTORIZACIÓN DE PUBLICACIÓN DE TRABAJO DE INVESTIGACIÓN EN REPOSITORIO DIGITAL RENATI – SUNEDU
Trujillo, ….. de………de…………
Los autores suscritos del INFORME DE INVESTIGACIÓN CIENTIFICA
Titulado: Reducción de parámetros físico-químicos y microbiológicos en aguas residuales crudas, mediante humedal artificial – Distrito Santiago de Chuco-La Libertad
AUTORIZAMOS SU PUBLICACIÓN EN EL REPOSITORIO DIGITAL INTITUCIONAL, REPOSITORIO RENATI – SUNEDU, ALICIA-CONCYTEC, CON EL SIGUIENTE TIPO DE ACCESO:
A. Acceso abierto:
B. Acceso restringido (datos del autor y resumen del trabajo) C. No autorizo su publicación
Si eligió la opción restringido o No autoriza su publicación sírvase justificar
_______________________________________________________________________________
ESTUDIANTE DE PREGRADO: TRABAJO DE INVESTIGACIÓN TESIS
ESTUDIANTE DE POSGRADO: TESIS MAESTRIA TESIS DOCTORAL
DOCENTE: INFORME DE INVESTIGACIÓN OTROS
El equipo investigador integrado por:
N° APELLIDOS Y NOMBRES FACULTAD
CONDICIÓN (NOMBRADO, CONTRATADO, MERITO, estudiante,
OTROS)
CÓDIGO docente Número de matrícula del
estudiante
Autor coautor
asesor
1 NEIRA CASANA, Pablo Alexander Ing. Química Alumno 6413700312 Autor
2 RUIZ BENITES, Mijail Iván Ing. Química Alumno 6413701814 Autor
3 HURTADO GASTAÑADUI, Miguel Eduardo
Ing. Química Asesor 4151 Asesor
……… 44581670
FIRMA DNI
……… 70413481
FIRMA DNI
……… 17803777
X X
26 Noviembre 2021
