Número 78082
Item
Mark
Model
Identification
Applicant
Address
Date /s of calibration
Fecha de emisión: 06/10/2021
Authorized signatory/ies
MY52440756
AERTEC SOLUTIONS, S.L.
Avda. Juan López de Peñalver, 17 29590 Campanillas, MÁLAGA.
05/10/2021 al 06/10/2021
Signatario/s autorizado/s OSCILOSCOPIO AGILENT
MSO-X 2012A

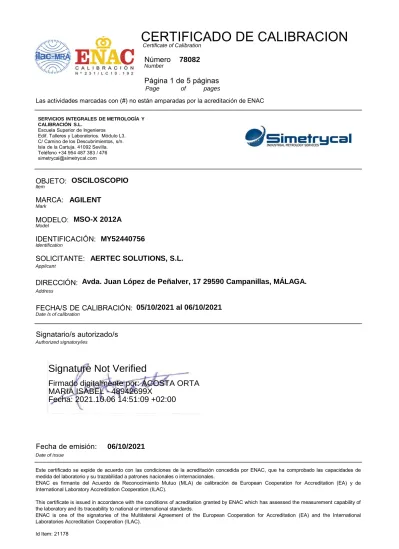

CERTIFICADO DE CALIBRACIÓN
Certificate of Calibration
Number
Página 1 de 5 páginas
Page of pages
Las actividades marcadas con (#) no están amparadas por la acreditación de ENAC
OBJETO:
MARCA:
MODELO:
IDENTIFICACIÓN:
SOLICITANTE:
DIRECCIÓN:
FECHA/S DE CALIBRACIÓN:
SERVICIOS INTEGRALES DE METROLOGÍA Y CALIBRACIÓN S.L.
Escuela Superior de Ingenieros Edif. Talleres y Laboratorios. Módulo L3.
C/ Camino de los Descubrimientos, s/n.
Isla de la Cartuja. 41092 Sevilla.
Teléfono +34 954 487 383 / 476 [email protected]
Firmado digitalmente por: ACOSTA ORTA MARIA ISABEL - 48942699X
Fecha: 2021.10.06 14:51:09 +02:00
Signature Not Verified
1. Identificación
Objeto: OSCILOSCOPIO
Marca: AGILENT
Modelo: MSO-X 2012A
Identificación: MY52440756
Solicitante:
Fecha de inicio de calibración: 05/10/2021 Fecha de fin de calibración: 06/10/2021
Técnico: FGU
Especificación metrológica:
Condiciones ambientales:
23 ºC ± 1 ºC
≤ 70% HR
Procedimiento: E-1115 Rev._2
Método y consideraciones de la calibración:
Observaciones:
La calibración ha sido realizada en el Área Eléctrica del Centro Andaluz de Metrología.
Referencia de los patrones utilizados en la calibración: 3542 144 139
6. Definiciones
Escala: Escala del instrumento calibrado.
Valor Patrón: Valor de referencia aplicado con el patrón al instrumento calibrado.
Valor Equipo Bajo Prueba (EBP): Lectura obtenida del instrumento calibrado. Valor medio redondeado a la resolución del equipo.
Tolerancia: Límite de especificación de la prueba.
Incertidumbre: Incertidumbre de calibración expandida asociada a la medida. En su estimación se ha considerado el factor de cobertura k indicado.
7. Resultado de la calibración
Según manual del fabricante
Declaración de cumplimiento basada en una comprobación de tipo corrección ± incertidumbre, si procede. Los resultados posibles son, PASA o P: El resultado de la medida está dentro del límite de especificación cuando se tiene en cuenta la incertidumbre de medida, PASA(*) o P(*): No es posible declarar el cumplimento utilizando una probabilidad de cobertura del 95% para la incertidumbre de medida, aunque el resultado de la medida está dentro del límite de especificación,FALLA (*) o F(*): No es posible declarar el cumplimento utilizando una probabilidad de cobertura del 95% para la incertidumbre de medida, aunque el resultado de la medida está fuera del límite de especificación,FALLA o F: El resultado de la medida está fuera del límite de la especificación cuando se tiene en cuenta la incertidumbre de medida.
Corrección: Valor Patrón - Valor EBP. Valor medio de la serie de medidas realizadas. Su resolución es coherente con la incertidumbre de medida.
3. Lugar de calibración
Para estimar la incertidumbre de calibración se han considerado las contribuciones de los patrones, del método de medida, de las condiciones ambientales y del instrumento calibrado. Los valores obtenidos corresponden al momento de la calibración, no considerándose la estabilidad del instrumento a más largo plazo. La incertidumbre de calibración expandida se ha obtenido multiplicando la incertidumbre típica de medida por un factor de cobertura k=2 que, para una distribución normal, corresponde a una probabilidad de cobertura de aproximadamente el 95%. La incertidumbre típica de medida se ha determinado conforme al documento EA-4/02.
5. Incertidumbre de calibración
La trazabilidad de las medidas está garantizada a través de los patrones e instrumentos utilizados en la calibración. Estos están calibrados periódicamente por laboratorios nacionales o internacionales acreditados por ENAC o por otra entidad reconocida por ENAC.
AERTEC SOLUTIONS, S.L.
4. Trazabilidad
2. Descripción del proceso de calibración
La calibración se ha realizado por medida directa, utilizando los elementos que figuran en el apartado 4. Se ha llevado a cabo después de mantener el instrumento a temperatura ambiente, (23±1) ºC, durante más de 24 horas.
Temperatura:
Humedad relativa:
ESTA HOJA NO TIENE VALIDEZ SI NO VA UNIDA A SU CERTIFICADO CORRESPONDIENTE. PROHIBIDA TODA REPRODUCCIÓN PARCIAL DE ESTE CERTIFICADO.
Página 3 de 5
MEDIDA DE LA DEFLEXIÓN VERTICAL. GANANCIA.
Unidades Canal Escala Valor Valor Corrección Tolerancia Incertidumbre Resultado
Patrón EBP k=2
(Valor Medio)
Ud. Ud. Ud. Ud. Ud. ±Ud. ±Ud.
Función de medida: DCrms
Acoplamiento DC, Promedidado 16, Limitación BW.
Impedancia 1MOhm
mV 1 2 mV/div. 12 11.95 0.05 0.68 0.19 P
mV 1 5 mV/div. 30 30.20 -0.20 1.70 0.28 P
mV 1 10 mV/div. 60 59.80 0.20 2.60 0.29 P
mV 1 20 mV/div. 120 120.60 -0.60 5.20 0.43 P
mV 1 50 mV/div. 300 300.90 -0.9 13.0 1.2 P
V 1 100 mV/div. 600 596.60 3.4 26.0 1.8 P
V 1 200 mV/div. 1200 1193.50 6.5 52.0 3.1 P
V 1 500 mV/div. 3000 3000.50 -1 130 7 P
V 1 1 V/div. 6 5.99 0.010 0.260 0.016 P
V 1 2 V/div. 12 12.05 -0.050 0.520 0.029 P
V 1 5 V/div. 30 29.70 0.30 1.30 0.11 P
mV 2 2 mV/div. 12 11.92 0.08 0.68 0.19 P
mV 2 5 mV/div. 30 30.77 -0.77 1.70 0.28 P
mV 2 10 mV/div. 60 59.50 0.50 2.60 0.29 P
mV 2 20 mV/div. 120 120.50 -0.50 5.20 0.43 P
mV 2 50 mV/div. 300 302.00 -2.0 13.0 1.2 P
V 2 100 mV/div. 600 596.00 4.0 26.0 1.7 P
V 2 200 mV/div. 1200 1195.00 5.0 52.0 3.0 P
V 2 500 mV/div. 3000 2999.00 1.0 130.0 7.2 P
V 2 1 V/div. 6 5.98 0.020 0.260 0.016 P
V 2 2 V/div. 12 12.04 -0.040 0.520 0.029 P
V 2 5 V/div. 30 29.90 0.10 1.30 0.11 P
ÁREA ELÉCTRICA RESULTADOS DE CALIBRACIÓN
MEDIDA DE LA DEFLEXIÓN HORIZONTAL.
Unidades Canal Escala Valor Valor Corrección Tolerancia Incertidumbre Resultado
Patrón EBP k=2
(Valor Medio)
Ud. Ud. Ud. Ud. Ud. ±Ud. ±Ud.
Función de medida: Período.
Acoplamiento DC, 50 Ohm, Promedidado 16.
ns 1 5 ns/div. 5 5.00 0.000 0.081 0.058 P
µs 1 1 µs/div. 1 1.00 0.0000 0.0161 0.0019 P
ms 1 1 ms/div. 1 1.00 0.0000 0.0160 0.0019 P
s 1 1 s/div. 1 1.00 0.0000 0.0160 0.0030 P
COMPROBACIÓN DE LA RESISTENCIA DE ENTRADA. (#)
Unidades Canal Escala Valor Valor Corrección Tolerancia Incertidumbre Resultado
Patrón EBP k=2
(Valor Medio)
Ud. Ud. Ud. Ud. Ud. ±Ud. ±Ud.
Medida con ajuste de cero.
MΩ 1 - 1.00 1 0.00012 0.02000 0.00031 P
MΩ 2 - 1.00 1 -0.00002 0.02000 0.00031 P
ESTA HOJA NO TIENE VALIDEZ SI NO VA UNIDA A SU CERTIFICADO CORRESPONDIENTE. PROHIBIDA TODA REPRODUCCIÓN PARCIAL DE ESTE CERTIFICADO.
Página 5 de 5
COMPROBACIÓN DEL ANCHO DE BANDA. (#)
Unidades Canal Escala Frecuencia Valor Tolerancia Resultado
Medido Inicial Corte
Ud. Ud. > Ud.
Acoplamiento DC.
dB 1 100 mV/div. 50kHz 200 MHz -0.22 -3 P
dB 2 100 mV/div. 50kHz 200 MHz -0.25 -3 P
COMPROBACIÓN DE LA FUNCIÓN AJUSTE DE SONDA. (#)
Unidades Valor Valor Corrección Tolerancia Resultado
Patrón EBP
(Valor Medio)
Ud. Ud. Ud. Ud. ±Ud.
Vpp 2.44 2.50 -0.059 - -
kHz 1.00 1.00 0.001 - -
# Actividades no amparadas por la acreditación ENAC.
ÁREA ELÉCTRICA
