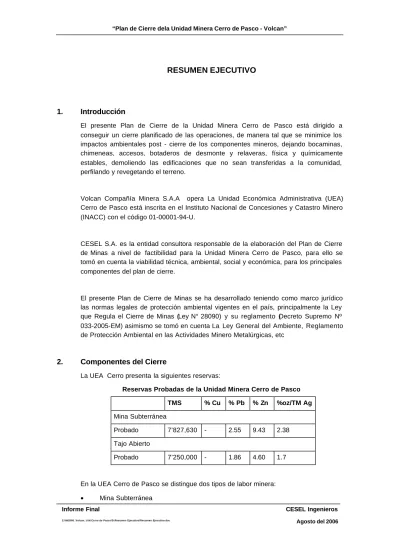

Plan de Cierre dela Unidad Minera Cerro de Pasco - Volcan RESUMEN EJECUTIVO

(1)

RESUMEN EJECUTIVO

1. Introducción

El presente Plan de Cierre de la Unidad Minera Cerro de Pasco está dirigido a conseguir un cierre planificado de las operaciones, de manera tal que se minimice los impactos ambientales post - cierre de los componentes mineros, dejando bocaminas, chimeneas, accesos, botaderos de desmonte y relaveras, física y químicamente estables, demoliendo las edificaciones que no sean transferidas a la comunidad, perfilando y revegetando el terreno.

Volcan Compañía Minera S.A.A opera La Unidad Económica Administrativa (UEA) Cerro de Pasco está inscrita en el Instituto Nacional de Concesiones y Catastro Minero (INACC) con el código 01-00001-94-U.

CESEL S.A. es la entidad consultora responsable de la elaboración del Plan de Cierre de Minas a nivel de factibilidad para la Unidad Minera Cerro de Pasco, para ello se tomó en cuenta la viabilidad técnica, ambiental, social y económica, para los principales componentes del plan de cierre.

El presente Plan de Cierre de Minas se ha desarrollado teniendo como marco jurídico las normas legales de protección ambiental vigentes en el país, principalmente la Ley que Regula el Cierre de Minas (Ley N° 28090) y su reglamento (Decreto Supremo Nº 033-2005-EM) asimismo se tomó en cuenta La Ley General del Ambiente, Reglamento de Protección Ambiental en las Actividades Minero Metalúrgicas, etc

2. Componentes del Cierre

La UEA Cerro presenta la siguientes reservas:

Reservas Probadas de la Unidad Minera Cerro de Pasco TMS % Cu % Pb % Zn %oz/TM Ag Mina Subterránea

Probado 7’827,630 - 2.55 9.43 2.38

Tajo Abierto

Probado 7’250,000 - 1.86 4.60 1.7

En la UEA Cerro de Pasco se distingue dos tipos de labor minera:

• Mina Subterránea

(2)

• Tajo Abierto

A continuación se describe los tipos de labor minera

Mina Subterranea

Bocamina Este Norte Referencia

Bocamina 01 362181 8819556 -

Bocamina 02 362480 8818038 Zona de Uliachìn

Bocamina 03 361490 8820880 Zona Don Paco

Rampa 01 362504 8819458

Rampa 02 362289 8820218

Zonas Olas del CNB

Chimenea 01 362252 8820216 Nv 10008

Chimenea 02 362243 8820302 Zona Tacna R/B 1815

Chimenea 03 362234 8820322 Zona Arica R/B 1046

Chimenea 04 362171 8820572 Zona Arica R/B

81500

Chimenea 05 362154 8820498 Zona Arica

Chimenea 06 362145 8820516 Zona Arica R/B

10120

Chimenea 10 362048 8820010 Zona Arica R/B 8211

Chimenea 11 362574 8819056 Zona Márquez

Chimenea 12 362162 88199277 Zona Excelsior

Chimenea 13 362177 88199292 Zona Excelsior R/B

640

Chimenea 14 362038 8819336 Zona La Cureña R/B

8397

Chimenea 15 362084 8819206 Zona La Cureña R/B

8397

Chimenea 16 361850 8819102 Zona La Cureña

Chimenea 17 361973 8818888 Zona La Docena

Chimenea 18 361904 8819714 Zona Expedito

(3)

Bocamina Este Norte Referencia

Chimenea 19 361572 8818064 Zona Excelsior

Media Barreta Don Paco

361559 8820868 Zona Don Paco

Trinchera 01 361559 8820868 Zona Don Paco

Tajo Abierto “Raul Rojas”

El Tajo abierto Raúl Rojas, inicia sus operaciones en 1956, siendo actualmente el principal abastecedor de mineral de plomo zinc de la unidad y para el año 2005 se extrajo del tajo el 66.79% de todo el mineral tratado en la planta Concentradora de Paragsha.

2.1.1

Planta Concentradora “San Expedito”

Actualmente la Planta procesa 450 TMS/día. El mineral económico procesado es proveniente 100% de Vinchos identificándose como B-185, MI- 145, MI-105, rampa, NV-125. El mineral transportado en volquetes es depositado en la cancha de almacenamiento de mineral según los avisos de procedencia, El proceso aplicado es la flotación diferencial, obteniéndose un concentrado bulk, plomo– plata; el mineral económico a recuperar es la plata con contenido de plomo.

2.1.2

Planta Concentradora Paragsha

La Planta Concentradora Paragsha de 8500t/d de capacidad es una planta convencional de flotación diferencial de sulfuros que produce concentrados de Plomo y Zinc procedentes de la mina subterranea en un porcentaje de 33.21% y del tajo Raúl Rojas con un porcentaje de 66.79%

2.1.3

Depósito de Relaves Ocroyoc

El depósito o cancha de relaves está ubicado en la quebrada Ocroyoc distante a unos 5 kilómetros de la planta concentradora Paragsha además recibe relaves de la concentradora San Expedito y a una altitud ligeramente menor a la de la planta, por lo que el transporte se efectúa por gravedad mediante tubería de fierro. El agua de rebose de la cancha de relaves se recircula a la planta para su reutilización.

El acumulamiento de relaves es una condición contemplada en el código de Minería y últimamente normada por las leyes de conservación y protección del medio ambiente.

Alrededor de 20.00 % del total de sólidos contenidos en los relaves son usados en forma intermitente en el relleno hidraúlico en la mina subterránea, el resto se viene depositando en la nueva cancha de relaves de Ocroyoc.

(4)

2.1.4

Botadero Rumiallana

Tiene como coordenadas UTM: Este 362045.19, Norte 8821608.99. Es el que ocupa la mayor extensión de terreno, actualmente se viene ejecutando su ampliación, es decir que constituye un botadero activo.

2.1.5

Stock Piles

Constituyen el material con relaves metalicos (minerales piritosos con contenido de plata); todos los Stock Piles mencionados en este informe son activos, es decir que están creciendo, claro que algunos mas rápido que otros, tal es el caso de Hanancocha, el cual está creciendo más rápido que todos y lo viene haciendo sobre el Stock Pile Pampa Seca Alta. Parte de estos minerales argentíferos son usados como fuente en la Oroya por Doe Run.

2.2 Laguna Yanamate

La Laguna Yanamate fue utilizada para el vertimiento de aguas ácidas provenientes de la unidad de producción Cerro de Pasco desde 1981. Las aguas ácidas se componen del refinado generado en la planta de extracción por solventes, así como del agua barren excedente generada en el interior mina. Sin embargo a partir del año 2003 se deja bombear aguas acidas-

Un porcentaje menor del agua ácida enviada hacia Yanamate viene siendo generada por otras fuentes superficiales.

2.2.1

Planta de Neutralización

La Planta de Neutralización fue construida para tratar aguas acidas de la mina y de las aguas que se generan en los Stock Pile de pampa Seca y el deposito de relaves Rumillana

2.2.2

Planta de Relleno Hidráulico

Esta planta esta compuesta por tanques de relave, área de hidrociclones, área de preparación de relleno y otras instalaciones que se encuentran en área delimitada cerca de las operaciones mineras.

2.2.3

Otras Infraestructuras

El sistema de suministro de energía eléctrica en la mina, esta constituido por un conjunto de Sub Estaciones eléctricas con sus respectivos componentes que serán mencionados a continuación:

− Sub Estación Eléctrica Ocroyoc

− Sub Estación Eléctrica Quiulacocha

(5)

− Sub Estación Eléctrica Cátodos

− Sub Estación Eléctrica Garacalzón

− Sub Estación Eléctrica Bellavista

− Sub Estación Eléctrica Excelsior

− Sub Estación Eléctrica Paragsha

− Sub Estación Eléctrica Nº1 Paragsha

− Sub Estación Eléctrica Casa de Compresoras Paragsha

− Sub Estación Eléctrica Huicra

El sistema de suministro de Agua, esta constituido por bombas verticales centrífugas soportadas por un muelle metálico y madera estas bombas envían el agua a través de una tubería de 20 pulgadas de diámetro, la que descarga en el reservorio de Paragsha y de éste a la planta concentradora Paragsha.

un conjunto de tanques de concreto y de acero con sus respectivas líneas de alimentación y descarga, así como sus Bombas correspondientes que serán mencionadas a continuación sus respectivas estaciones:

− Estación de Bombeo Huicra Agua Industrial

− Estación de Bombeo Ocroyoc Agua Industrial

− Estación de Bombeo Quiulacoha Agua Industrial al depósito de Relaves de Ocroyoc.

− Estación de Bombeo Garacalzon Agua Industrial

− Estación de Bombeo Planta Catodos Agua Industrial

− Estación de Bombeo Garacalzon Agua Industrial

− Estación de Bombeo Garga Agua Industrial

2.2.4

Vivienda y Servicios para el Trabajador

Los campamentos que tiene esta unidad minera, es clasificada en campamentos para obreros, campamentos para empleados y residencias para los ingenieros, con lo que se cuenta con 7 unidades de viviendas que todos ellos se encuentra ubicados en los alrededores de la unidad minera.

3. Condiciones Actuales del Área del Proyecto

3.1 Ambiente Físico

La cuenca pertenece al sistema hidrográfico del río Mantaro y se encuentra ubicado a una altitud aproximada de 4,200 msnm. Esta cuenca es tributaria por la margen izquierda del río San Juan y tiene su desarrollo natural desde las divisorias de los ríos que drenan al río Huallaga hasta la boquilla de cierre de la ex laguna Quiulacocha.

(6)

Los rasgos geomorfológicos presentes en el área donde se ubica el yacimiento “Cerro de Pasco” son el resultado de los efectos degradatorios producidos por los agentes de meteorización que han actuado sobre las unidades litológicas, complementado por los procesos de geodinámica interna y externa, que han actuado sobre las unidades litológicas constituidas por calizas y en menor proporción areniscas, así como sus agentes de intemperismo que ha modelado el rasgo morfo estructural actual de la región.

Según está clasificación, la zona de estudio estaría considerada dentro de la zona de vida “Tundra Pluvial – alpino subtropical (tp-AS)”, la cual ocupa la franja inmediata inferior del piso nival, entre los 4 300 y 5 000 metros de altitud y a lo largo de la cordillera de los Andes; caracterizándose por una bio-temperatura anual entre 2,5 y 3,2 ºC, y el promedio de evapotranspiración potencial total por año que varia entre la octava y cuarta parte del promedio de la precipitación total por año; ubicándola en el rango de humedad superhúmeda.

3.2 Ambiente Biológico

La zona de vida Páramo Muy Húmedo – Subalpino Tropical (pmh – SaT), se distribuye sobre el páramo húmedo, entre los 4,200 y 4,500 msnm, y cuando esta sobre el bosque húmedo-montano, se extiende entre los 3,900 y 4,500 msnm, sobre una extensión de 148 664, 10 Ha, que representa el 5,87% del área departamental. Posee un clima perhumedo-frió, con temperatura media anual, entre 600 y 800 milímetros.

La cobertura vegetal lo conforman los pastizales naturales de pradera alto andina, provenientes de diversas familias pero principalmente de las gramíneas, con plantas almohadilladas; en general tiene una composición florística compleja y es densamente poblada.

3.2.1

Medio Socioeconómico

La Región de Pasco tiene una población total de 270,987 habitantes, el 1,04% de la población nacional, distribuidos en una superficie de 25,320 Km2, siendo la provincia de Pasco que cuenta con mayor población 147,126 habitantes, seguido de Oxapampa con 80,439; En relación con la superficie la provincia de Oxapampa tiene una superficie de 18,674 Km2 es decir el 73.6% del total regional, mientras que Daniel Alcides Carrión cuenta solamente con 1,887 Km2, la provincia con mayor población es Pasco tiene una densidad poblacional de 30,8, lo que significa que tiene 31 habitantes por Kilómetro cuadrado y la menos poblada es Oxapampa con 4.3 de densidad poblacional es decir 4 habitantes por Kilómetro cuadrado.

(7)

La Unidad Minera de UEA Cerro de Pasco. Comprende a los distritos de Simón Bolívar, Vicco, Yanacancha y Chaupimarca. Y sus respectivos centros poblados , que pertenecen a la Comunidad Campesina de Simón Bolívar, Vicco, Yanacancha y Chaupimarca, las cuales se ubican en la provincia de Pasco y Región Pasco.

Comprende a los centros poblados como:

− Rancas, Yuraghuanca, Quiulacocha, Parasgha y. Champamarca, ubicados en el distrito de Simón Bolívar de Rancas.

− Tingo Palca y Anazquisque, ubicados en el distrito de Yanacancha.

− Yanamate, ubicado en el distrito de Chaupimarca

- Vicco, Upamayo, Cochamarca, ubicados en el distrito de Vicco

4. Proceso de Consulta

Esta sección trata sobre el proceso de consulta desarrollado durante la preparación del Plan de Cierre de la Mina UEA CERRO DE PASCO, denominado también consulta previa.

Grupos de interés identificados:

La Población de los distritos de: Simón Bolívar de Rancas, Chaupimarca y Yanacancha.

Los trabajadores de la UEA Cerro de Pasco.

La Comunidades Campesina de Simón Bolívar de Rancas, Yanacancha Frente de Defensa por los Intereses de Pasco.

La consulta previa informativa, sobre el estudio del plan de cierre de la unidad minera UEA Cerro de Pasco, se realizo el día Lunes 25 de Julio de 2006 en el local de la UEA Cerro de Pasco (área de maquinarias) de 4:10 pm a 5:10 pm,

5. Actividades de Cierre

Los criterios de cierre de las infraestructuras se enmarcan dentro de los objetivos principales del cierre de la mina los cuales son:

• Cumplir o superar los requisitos y compromisos del reglamento y demás normatividad aplicable.

• Protección de la salud humana y el medio ambiente, mediante el empleo de tecnologías que permitan el logro y mantenimiento de la estabilidad física y química del lugar.

(8)

• Sostenibilidad económica a largo plazo en los alrededores donde se realizan las operaciones mineras.

Cierre Progresivo Componente Etapas

Labores Subterraneas

Bocamina 02 Cierre Tipo III Bocamina 03 Cierre Tipo III

Trinchera 01 Relleno con Material Propio

Cobertura Tipo IV

Instalaciones de Manejo de Residuos Botadero

Miraflores

Relleno, Refine y Nivelación

Zanja de drenaje Gavión

Canal de Coronación

Cobertura Tipo II

Instalaciones de Manejo de Agua Laguna

Yanamate

Bombeo de Agua Alcalina

Limpieza y cobertura de playas contaminadas

Cobertura Tipo IV

Resumen de Obras de Cierre UEA Cerro de Pasco Cierre Final

COMPONENTES ETAPAS

Mina

Tajo Raul Rojas

Mejoramiento de Cerco

Perimétrico

Shocrete con malla en zonas de probable generación de acidez

Canal de Coronación -

Labores Subterraneas

Pique Lourdes

Desmantelamient o de estructuras

metálicas

Demolición de concreto armado con

explosivo

Eliminación de material excedente

Tapa de Concreto

f'c=210 kg/cm2

Pique Excelsior

Desmantelamien to de estructuras

metálicas

Tapa de Concreto f'c=210 kg/cm2 Bocamina 01 Cierre Tipo III

Rampa 01 Cierre Tipo I

Rampa 02 Cierre Tipo III

(9)

COMPONENTES ETAPAS

Chimenea 01 al 19

Cierre de chimenea Tipica

I Instalaciones de Procesamiento

Planta de Neutralización

Desmantelamiento de estructuras

metálicas

Demolición, Recuperación y

Disposición

Demolición de concreto

Desmontaje de Equipos

Relleno y Nivelación Cobertura

tipo IV

Planta

Concentradora Paragsha

metálicas

Disposición

tipo IV

Planta

Concentradora San Expedito

metálicas

Disposición

tipo IV

Planta de Extracción por Solventes y Electrodeposición

metálicas

Disposición

tipo IV Instalaciones de Manejo de Residuos

Depósitos de Relaves

Relavera Ocroyoc

Disposición del sistema de

bombeo

Sobre elevación de

Presa Aliviadero de

Concreto

Cobertura Húmeda

Botaderos de Desmonte

Botadero Rumiallana

Excavación, Relleno, Refine y Nivelación

Zanjas de Drenaje Muro de Piedra al pie del Talud

Gavión Canal de Coronación

Cobertur a tipo II

Botadero Hanancocha

Cobertur a tipo II

Stock Piles

Cobertur a tipo I

Otras

Infraestructura

Planta de Relleno Desmantelamient Demolición de

(10)

COMPONENTES ETAPAS

Hidraulico o de estructuras

metálicas.

Disposición

concreto

Laguna Huicra

Disposición del sistema hidrico

Desmontaje de Equipos y

Tuberia

Cancha Golf

Disposición

Cobertura tipo IV

Campamentos

Disposición

Relleno de Nivelación

Cobertura tipo IV

6. Mantenimiento y Monitoreo Post Cierre

Si bien las obras de cierre buscan asegurar que una vez terminadas las operaciones mineras, el medio ambiente recupere un determinado grado de calidad ambiental, es necesario e indispensable asegurar que estas medidas de recuperación y restauración ambiental, cumplan y estén haciendo cumplir de manera efectiva, los requerimientos mencionados, así como los objetivos de Cierre trazados para la zona en particular. De esta manera, los programas de mantenimiento y monitoreo, se constituyen en los medios técnicos que permitirán la evaluación efectiva de cada una de las medidas y obras establecidas para el Cierre Final de las operaciones mineras.

7. Cronograma, Presupuesto y Garantías

Se presentará posteriormente
