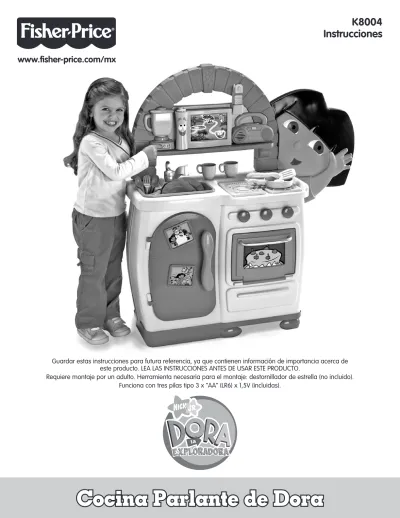

Cocina Parlante de Dora

(1)

K8004

Instrucciones

www.fisher-price.com/mx

Guardar estas instrucciones para futura referencia, ya que contienen información de importancia acerca de este producto. LEA LAS INSTRUCCIONES ANTES DE USAR ESTE PRODUCTO.

Requiere montaje por un adulto. Herramienta necesaria para el montaje: destornillador de estrella (no incluido). Funciona con tres pilas tipo 3 x “AA” (LR6) x 1,5V (incluidas).

(2)

Piezas

Panel trasero Panel delantero Base Arco Encimera Puerta del refrigerador

Puerta del horno

Repisa pequeña Repisa grande Fregadero Llave Asa de la llave Barra de la puerta del horno Asa de la puerta del refrigerador Panel de Dora

(3)

Piezas

PRECAUCIÓN

Este producto contiene piezas pequeñas

en su estado desmontado.

Requiere montaje por un adulto.

Tornillo n° 6 x 1,7 cm - El sujetador se muestra a tamaño real

Nota: apretar y desenroscar todos los tornillos con un destornillador de estrella. No apretar en exceso.

tenedores cucharas platos tazas tarjetas galletas Tomate Banana Chocolate Sartén Espátula Pollo Queso Pai de banana Arroz Mantequilla Empanada panqueques Fresa Teléfono Azúcar Huevo

(4)

Antes del montaje

• El juguete contiene una lengüeta de plástico para demostración en la tienda. Es posible que la lengüeta ya haya sido retirada. Verificar esto. Si la lengüeta de plástico sigue conectada, jalar y desprenderla del producto. Desechar la lengüeta de plástico en la basura.

Mantener las piezas pequeñas, tales como

la lengüeta de plástico, fuera del alcance

de los niños. Desechar la lengüeta de

plástico en la basura.

Lengüeta

Colocación de las pilas

1,5V x “AA” (LR6)

Información de seguridad

acerca de las pilas

Para un mejor rendimiento, sustituir las pilas incluidas con el producto por tres nuevas pilas alcalinas tipo 3 x “AA” (LR6) x 1,5V.

• Localizar el compartimento de pilas en la parte de atrás del arco.

• Desenroscar el tornillo de la tapa del compartimento de pilas y retirar la tapa.

• Insertar tres pilas alcalinas tipo 3 x “AA” (LR6) x 1,5V en el compartimento.

Nota: se recomienda usar pilas alcalinas para una

mayor duración.

• Cerrar la tapa del compartimento de pilas y ajustar el tornillo. • Cuando los sonidos se oigan distorsionados o dejen de oírse,

es hora de sustituir las pilas.

En circunstancias excepcionales, las pilas pueden derramar líquido que puede causar quemaduras o dañar el producto. Para evitar derrames:

• No mezclar pilas nuevas con gastadas ni mezclar pilas alcalinas, estándar (carbono-cinc) o recargables (níquel-cadmio).

• Cerciorarse de que la polaridad de las pilas sea la correcta. • Sacar las pilas gastadas del producto y disponer de ellas

de una manera segura. Sacar las pilas si el producto no va a ser usado durante un periodo prolongado. Disponer de las pilas gastadas de manera segura. No quemar las pilas ya que podrían explotar o derramar el líquido incorporado en ellas.

• No provocar un cortocircuito con las terminales.

• Usar sólo el tipo de pilas recomendadas (o su equivalente). • No cargar pilas no recargables.

• Sacar las pilas recargables antes de cargarlas.

• La carga de las pilas recargables sólo debe realizarse con la supervisión de un adulto.

Tapa del compartimento de pilas

(5)

5

4

• Poner el panel trasero cara abajo sobre una superficie plana. • Ajustar la repisa pequeña en la ranura del panel trasero con

dos lengüetas.

Montaje

1

2

3

Panel delantero

• Ajustar el panel delantero en las repisas, tal como se muestra.

Repisa pequeña Panel trasero

Repisa grande

• Ahora, ajustar la repisa grande en la ranura del panel

trasero con tres lengüetas. • Poner la unidad de montaje en posición vertical.

• Insertar cinco tornillos en el panel delantero y apretarlos.

Repisas

Panel delantero

Vista desde adelante

Lengüetas

(6)

Montaje

5

• Ahora, introducir seis tornillos en el panel trasero y apretarlos.

7

Panel trasero

• Desde el panel trasero, empujar hacia abajo cada esquina de la unidad principal para encajarla en la base.

8

• Voltear la unidad principal de modo que la base esté en posición vertical.

• Insertar cuatro tornillos en la base y apretarlos.

Base

Vista desde atrás

6

• Ajustar la unidad principal en la ranura alrededor de la base.

• Empujar hacia abajo la unidad principal hasta que se

encaje en su lugar.

Ranura Base

(7)

7 Montaje

10

• Insertar tres tornillos en las clavijas del frente de la unidad principal y en la encimera. Apretar los tornillos.

Encimera

Unidad principal

11

• Voltear la unidad de modo que la parte de atrás apunte hacia Ud.

• Insertar tres tornillos en las clavijas del dorso de la unidad principal y en la encimera. Apretar los tornillos.

Encimera Unidad principal

12

Arco

Ranuras

• Poner la unidad principal en posición vertical. • Ajustar el arco en las ranuras de la encimera.

Encimera

Back View

9

• Poner la encimera cara abajo sobre una superficie plana. • Ajustar la unidad principal en la encimera.

Encimera

(8)

14

• Ajustar el panel de Dora en la ranura del arco y unidad principal, tal como se muestra.

Panel de Dora

Arco

15

• Insertar cinco tornillos en la parte trasera del panel de Dora y apretarlos.

Panel de Dora

• Ajustar la llave en el poste del fregadero.

• Ajustar el asa de la llave en la llave. Empujar hacia abajo el asa de la llave hasta que se encaje en su lugar.

16

Llave Poste del fregadero Asa de la llave

13

• Insertar dos tornillos en la encimera y en los extremos del arco. Apretar los tornillos.

Nota: incline hacia adelante la unidad y recargarla contra una superficie para completar este paso de montaje.

Arco

Encimera

(9)

17

• Ajustar el fregadero en la apertura grande de la encimera, tal como se muestra.

Encimera Fregadero

19

_{Puerta del refrigerador}

20

• Ajustar la barra en los orificios de la puerta del horno. • Insertar dos tornillos en la puerta del horno y en la barra.

Apretar los tornillos.

Puerta del horno Barra de la

puerta del horno

• Ajustar el asa en los orificios de la puerta del refrigerador. • Insertar dos tornillos en la puerta del refrigerador y en el

asa. Apretar los tornillos.

18

Asa de la puerta del Puerta del refrigerador refrigerador

Montaje

• En ángulo, ajustar la clavija de arriba de la puerta del refrigerador en el orificio de la bisagra de arriba .

• Ahora, empujar para encajar la clavija de abajo de la puerta del refrigerador en el orificio de la bisagra de abajo .

(10)

• Colgar las tazas en los ganchos. • Ajustar el teléfono en el recibidor. • Meter una tarjeta en la ranura de Mapa.

22

Teléfono Recibidor Tazas Ganchos Tarjeta Ranura para mapa

Tarjetas

Puerta del refrigerador

Nota: las tarjetas de recetas se pueden guardar dentro de la puerta del refrigerador.

23

21

• En ángulo, introducir una de las clavijas de la puerta del horno en un orificio de la bisagra .

• Ahora, empujar para introducir la otra clavija de la puerta del horno en el otro orificio de la bisagra .

Puerta del horno

(11)

11

• Pon tus propias fotos o piezas artísticas en los marcos del refrigerador.

• Pon el interruptor de encendido de la parte de atrás de la cocina en ENCENDIDO.

• Presiona el botón del radio para oír canciones divertidas. • Presiona el botón de la licuadora para oír efectos de sonido

de verdad.

• Levanta el teléfono del recibidor para “hablar” con Botas, Diego o Abuela.

¡Vamos a jugar a que éramos cocineras!

• Si hay una tarjeta de receta insertada, toca a Mapa para una aventura de receta.

(12)

Servicio de atención

al consumidor

Mantenimiento

• Antes de usar utensilios para cocinar y comer, lavarlos a mano en agua caliente jabonosa.

• Revisar las piezas de plástico periódicamente, y en caso de que estén rotas o rajadas depositarlas de manera segura. • Pasarle a este juguete un paño limpio humedecido en una

solución de agua y jabón neutro. No sumergir este producto.

• Este juguete no posee piezas recambiables, por lo que no debe desmontarse bajo ningún concepto, ya que podría estropearse.

Visite nuestro sitio web en www.service.fisher-price.com.

Llame gratis al Departamento de Relaciones con el Consumidor de Fisher-Price al 1-800-4-547, de 9 AM a 7 PM (hora del este), de lunes a viernes, y de 11 AM a 7 PM (hora del este) los sábados. Los consumidores con impedimentos auditivos que utilizan equipo TTY/TDD pueden llamar al 1-800-382-7470. Escríbanos a: Fisher-Price Consumer Relations, 636 Girard Avenue, East Aurora, New York 14052.
