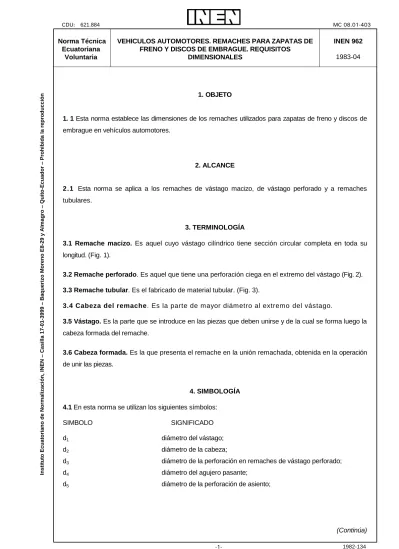

CDU: 621.884 MC 08.01-403 Norma Técnica Ecuatoriana Voluntaria
VEHICULOS AUTOMOTORES. REMACHES PARA ZAPATAS DE FRENO Y DISCOS DE EMBRAGUE. REQUISITOS
DIMENSIONALES
INEN 962 1983-04
1. OBJETO
1. 1 Esta norma establece las dimensiones de los remaches utilizados para zapatas de freno y discos de embrague en vehículos automotores.
2. ALCANCE
2 . 1 Esta norma se aplica a los remaches de vástago macizo, de vástago perforado y a remaches
tubulares.
3. TERMINOLOGÍA
3.1 Remache macizo. Es aquel cuyo vástago cilíndrico tiene sección circular completa en toda su
longitud. (Fig. 1).
3.2 Remache perforado. Es aquel que tiene una perforación ciega en el extremo del vástago (Fig. 2).
3.3 Remache tubular. Es el fabricado de material tubular. (Fig. 3).
3.4 Cabeza del remache. Es la parte de mayor diámetro al extremo del vástago.
3.5 Vástago. Es la parte que se introduce en las piezas que deben unirse y de la cual se forma luego la
cabeza formada del remache.
3.6 Cabeza formada. Es la que presenta el remache en la unión remachada, obtenida en la operación
de unir las piezas.
4. SIMBOLOGÍA 4.1 En esta norma se utilizan los siguientes símbolos:
SIMBOLO SIGNIFICADO
d1 diámetro del vástago;
d2 diámetro de la cabeza;
d3 diámetro de la perforación en remaches de vástago perforado;
d4 diámetro del agujero pasante;
d5 diámetro de la perforación de asiento;
(Continúa) Inst it ut o E c uat ori a no de Norm a li z a c ión, I N E N – C a s il la 1 7 -01 -3999 – B a queriz o Mo re no E 8 -2 9 y A lm a gro – Qui to -E c uador – P rohi bi da l a re producc ión
NTE INEN 962 1983-04
e distancia de remachado;
k altura de la cabeza;
r radio bajo cabeza;
s espesor de pared en remaches tubulares;
t profundidades de perforación en remaches de vástago perforado;
l longitud del vástago y nominal del remache;
Z1 longitud de remachado en remaches de vástago macizo
Z2 longitud de remachado en remaches de vástago perforado;
Z3 Longitud de remachado en remaches tubulares.
5. CLASIFICACIÓN
5.1 Los remaches para zapatas de freno se clasifican por su forma en: Forma A - de vástago macizo.
Forma B - de vástago perforado. Forma C - tubulares.
5.2 Por el material de la fabricación, en remaches de acero, latón, cobre, aluminio y aleaciones de aluminio (ver la NTE INEN 963).
6. DISPOSICIONES GENERALES
6.1 Dimensiones y tolerancias dimensiónales
6.1.1 La Tabla 1 establece las dimensiones para los remaches de Formas A, B y C (figuras 1, 2 y 3)
para diámetros d1 desde 3 a 8 mm
6.1.2 Para cada valor de (d1) se establecen dos valores de (t), en el caso de remaches con vástago
perforado. Se estableces también las longitudes (I) apropiadas a cada profundidad (t), indicadas en la parte inferior de la tabla 1; mediante separación por una línea gruesa ( ) los valores menores de (t) se utilizarán con las longitudes sobre la línea gruesa, y los mayores, con cualesquiera de las longitudes bajo dicha Línea.
6.1.3 La masa por cada 1000 unidades que se establece en la parte inferior de la tabla, es válido para
acero de densidad 7 85 kg/dm3; los remaches de cobre pesan aproximadamente 1143 veces más; de latón, 1083 veces; de aluminio 0,344 veces más.
6.1.4 Las tolerancias de las dimensiones más importantes se indican por medio del ajuste en la
Tabla 1.
6.1.5 Las dimensiones del remache una vez utilizado se indican en la Tabla 2, donde se especifican
también las respectivas tolerancias.
NTE INEN 962 1983-04
TABLA 1. Dimensiones para remaches, formas A, B y C (mm)
TABLA 1. Dimensiones para remaches, formas A, B y C (mm)
d1 h 13 3 4 5 6 8 D2j15 5,5 7,5 9,5 11,5 15,5 d3 H13 1,7 2,7 3,5 4,2 6 e 1,5 2 3 3 4 k-0,2 0,8 1 1 1,2 1,2 r 0,2 0,3 0,3 0,4 0,4 S 0,5 0,5 0,6 0,75 1 t + 0,5 3,5 4 4 6 8 4 5 6 8 10 Largo l masa kg /1 000 unidades A B C A B C A B C A B C A B C 5 ±0,15 0,426 0,355 0,209 6 0,482 0,411 0,240 0,940 0,760 0,355 1,79 1,41 0,685 7 ±0,18 0,537 0,466 0,271 1,04 0,860 0,398 1,94 1,56 0,694 8 0,593 0,522 0,302 1,14 0,960 0,441 2,09 1,71 0,705 2,75 2,10 1,12 10 ±0,20 0,704 0,633 0,365 1,33 1,15 0,527 2,40 2,02 0,835 3,20 2,55 1,31 5,73 3,95 2,55 12 1,53 1,35 0,613 2,71 2,33 0,965 3,64 2,99 1,51 6,52 4,74 2,90 15 1,83 1,65 0,829 3,17 2,79 1,16 4,31 3,66 1,79 7,71 5,93 3,42 18 ±0,30 3,63 3,25 1,36 4,97 4,32 2,09 8,90 7,12 3,74 20 5,42 4,77 2,28 9,69 7,91 4,28 22 5,86 5,21 2,47 10,5 8,72 4,63 25 6,53 5,88 2,76 11,7 9,92 5,15 28 7,19 6,54 3,06 12,9 11,1 5,67 30 7,64 6,99 3,25 13,7 11,9 6,11 32 8,08 7,43 3,44 14,4 12,6 6,36 35 8,75 8,10 3,73 15,6 13,8 6,98 40 9,86 9,21 4,22 17,6 15,8 7,74 (Continua)
NTE INEN 962 1983-04 (Continua) 8 8,2 16,5 5 4,5 4 4,5 4,5 6 6,2 12,5 5 3,5 3 3,5 4 5 5,2 10,5 4,5 - 2,5 - 3,5 4 4,1 8,5 3 - 2 - 3 3 3,1 6,5 2,5 - 2 - 2,5 d1 d4 H 1 2 d5 H 1 4 1 = 5 h a s ta 2 0 Z1 1 = 2 2 h a s ta 4 0 1 = 5 h a s ta 2 0 Z2 1 = 2 2 h a s ta 4 0 Z3
NTE INEN 962 1983-04
6 . 1 . 6 Las figuras 4, 5 y 6 ilustran la utilización del remache de Formas A, B y C, respectivamente.
6.2 Tolerancias de forma
6.2.1 Se establecen sólo tolerancias de forma para el remache de vástago perforado, en lo que
concierne a la perforación ciega, de acuerdo a la figura 7. Las demás tolerancias serán las usuales resultantes del método de fabricación utilizado. Las indicaciones se hacen de conformidad con el Código de Práctica para Dibujo Técnico Mecánico.
FIGURA 7. Tolerancias de forma para remaches de vástago perforado, Forma B
7. DISPOSICIONES ESPECIFICAS
7.1 Denominación
7.1 Los remaches fabricados según esta norma, se denominarán: a) por la palabra remache;
b) la indicación de la forma (A, B y C); c) el diámetro (d1);
d) la longitud (l);
e) el número de esta norma;
f) la indicación del material: A = acero Cu = cobre Al = aluminio Latón,
Ejemplo: Remache de forma C, de cobre de 8 mm de diámetro (d1) y 28 m m de longitud (I).
Remache C 8 x 28 INEN 962 – Cu
NTE INEN 962 1983-04
APÉNDICE Z
Z.1 DOCUMENTOS NORMATIVOS A CONSULTAR
NTE INEN 963: 1985 Vehículos automotores. Remaches para zapatas de freno y discos de embrague. Requisitos y muestreo.
Código de Práctica para Dibujo Técnico Mecánico.
Z. 2 BASES DE ESTUDIO
SAE J 663b. Rivets for brake linings and bolts for brake blocks. Society of Automotive Engineers, Inc. Warrendale, Pa, 1976.
BS 3575. Rivets for the attachment of friction linings. British Standards Institution. London 1963 DIN 7338. Niete fuer Brems - und Kuppungsbeleage. Deutsches Institut fuer Normung, Berlín
