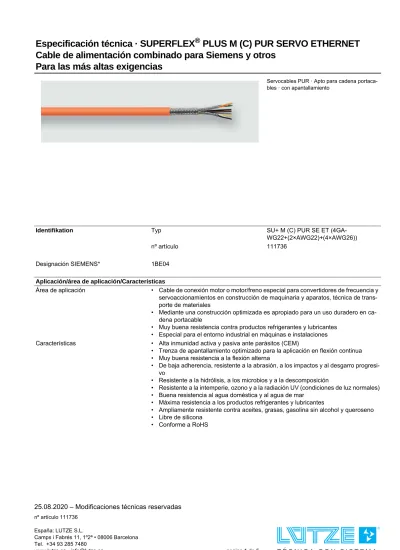

Servocables PUR · Apto para cadena portaca-bles · con apantallamiento
Modificaciones técnicas reservadas 111736
Identifikation Typ SU+ M (C) PUR SE ET
(4GA-WG22+(2×AWG22)+(4×AWG26))
nº artículo 111736
Designación SIEMENS* 1BE04
Aplicación/área de aplicación/Características
Área de aplicación • Cable de conexión motor o motor/freno especial para convertidores de frecuencia y servoaccionamientos en construcción de maquinaria y aparatos, técnica de trans-porte de materiales
• Mediante una construcción optimizada es apropiado para un uso duradero en ca-dena portacable
• Muy buena resistencia contra productos refrigerantes y lubricantes • Especial para el entorno industrial en máquinas e instalaciones Características • Alta inmunidad activa y pasiva ante parásitos (CEM)
• Trenza de apantallamiento optimizado para la aplicación en flexión continua • Muy buena resistencia a la flexión alterna
• De baja adherencia, resistente a la abrasión, a los impactos y al desgarro progresi-vo
• Resistente a la hidrólisis, a los microbios y a la descomposición
• Resistente a la intemperie, ozono y a la radiación UV (condiciones de luz normales) • Buena resistencia al agua doméstica y al agua de mar
• Máxima resistencia a los productos refrigerantes y lubricantes
• Ampliamente resistente contra aceites, grasas, gasolina sin alcohol y queroseno • Libre de silicona
pagina 2 de 5 25.08.2020 – Modificaciones técnicas reservadas
nº artículo 111736 España: LUTZE S.L.
Camps i Fabrés 11, 1º2ª • 08006 Barcelona Tel. +34 93 285 7480
www.lutze.es • [email protected]
Construcción
Denominación SUPERFLEX® PLUS M (C) PUR SERVO ETHERNET Cant. conductores/sección (4GAWG22+(2×AWG22)+(4×AWG26))
Sección AWG AWG 22
Sección métrica 0,34 mm² Material de la cubierta PUR
Color de la cubierta Naranja RAL 2003
∅ exterior 9,8 mm
Superficie mate
Peso 12,8 kg/100 m
Índice de cobre 7,1 kg/100 m
Construcción Elemento 1
Construcción elemento 4GAWG22 Estructura en escalera AWG 22
Conductor Cordón de cobre estañado Conductor AWG
Clase de conductor IEC 60228, clase 6 de hilos muy finos Identificación de conductor marrón
U/L1/C/L+ negro V/L2 gris W/L3/D/L-amarillo/verde Aislamiento de conductor Poliolefina
Cableado cableado de conductores sin tensiones pasos de cableado optimizado
Construcción Elemento 2
Construcción elemento (2×AWG22) Estructura en escalera AWG 22
Conductor Cordón de cobre estañado Conductor AWG
Clase de conductor DIN EN 60228, Clase 6 de hilos muy finos Identificación de conductor negro
blanco Aislamiento de conductor Poliolefina
Cableado conductores trenzados por pares cableado de conductores sin tensiones pasos de cableado optimizado
Recubrimiento Separador de lámina
Apantallado elemental conductores de cobre estañado Pantalla trenzada
cobertura al 85 % aprox.
Construcción Elemento 3
Construcción elemento (4×AWG26) Estructura en escalera AWG 26
Conductor Cordón de cobre bruñido Conductor AWG
Identificación de conductor amarillo azul verde rosa Aislamiento de conductor Poliolefina
Cableado trenzado en estrella de cuatro
cableado de conductores sin tensiones pasos de cableado optimizado
Recubrimiento Separador de lámina Apantallado elemental recubierto de Al
Pantalla de lámina
conductores de cobre estañado Pantalla trenzada
cobertura al 85 % aprox.
Estructura completa
Cableado total Elementos trenzados juntos pasos de cableado optimizado Recubrimiento total Separador de vellón
Cubierta interior TPE especial Apantallamiento general Pantalla trenzada
conductores de cobre estañado cobertura al 85 % aprox.
pagina 4 de 5 25.08.2020 – Modificaciones técnicas reservadas
nº artículo 111736 España: LUTZE S.L.
Camps i Fabrés 11, 1º2ª • 08006 Barcelona Tel. +34 93 285 7480
www.lutze.es • [email protected]
Propiedades de la cubierta Resistente a las llamas Resistente al aceite Baja adherencia Resistente a la abrasión Resiliente
Resistente al desgarro progresivo Resistente a la hidrólisis
Resistente a los microbios Resistente a la descomposición Resistente a la intemperie Resistente al ozono
Resistente a la radiación UV (condiciones de luz normales) Resistente al agua corriente
Resistente al agua de mar Resistente a los refrigerantes Resistente a los lubricantes Resistente a la grasa
Resistente a la gasolina (sin alcohol) Resistente al queroseno
libre de halógenos Libre de silicona
Datos técnicos
Tensión nominal 300 V V Tensión de comprobación tipo AC 2000 V Rango de temperatura en movimiento -40 °C … +80 °C Rango de temperatura fijo -40 °C … +80 °C Radio mínimo de flexión móvil 7,5×D
Radio mínimo de flexión cableado de for-ma fija
5×D
Categoría Cat.5
Ciclos de flexión ≥10 Mio recorrido de desplazamiento ≤2,5 m
Velocidad 5 m/s
Aceleración 50 m/s²
Torsión ± 30°
Datos técnicos elemento 1
Construcción elemento 4GAWG22 Resistencia de aislamiento a 20 °C 500 MΩ×km
Resistividad 59 Ω/km
Datos técnicos elemento 2
Resistividad 59 Ω/km
Datos técnicos elemento 3
Construcción elemento (4×AWG26)
Resistividad 131 Ω/km
Capacidad de funcionamiento conductor-malla 50 pF/m Impedancia característica 100 Ω Certificaciones/Normas Certificaciones cURus Estilo UL AWM 20233 Conformidad CE RoHS
Comportamiento ante el fuego según DIN EN 60332-1-2 IEC 60332-1-2 UL VW1, FT1 Estable al aceite según UL 1581
DIN EN 60811-404 Libre de halógenos según IEC 60754-1
Datos generales
Observación CE Estos productos son conformes a la directiva europea de baja tensión 2014/35/UE
