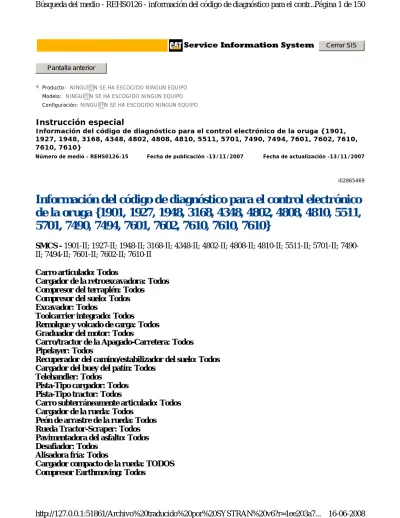

Instrucción especial

Información del código de diagnóstico para el control electrónico de la oruga {1901, 1927, 1948, 3168, 4348, 4802, 4808, 4810, 5511, 5701, 7490, 7494, 7601, 7602, 7610, 7610, 7610}

Información del código de diagnóstico para el control electrónico

de la oruga {1901, 1927, 1948, 3168, 4348, 4802, 4808, 4810, 5511,

5701, 7490, 7494, 7601, 7602, 7610, 7610, 7610}

SMCS - 1901-II; 1927-II; 1948-II; 3168-II; 4348-II; 4802-II; 4808-II; 4810-II; 5511-II; 5701-II; 7490-II; 7494-7490-II; 7601-7490-II; 7602-7490-II; 7610-II

Carro articulado: Todos

Cargador de la retroexcavadora: Todos Compresor del terraplén: Todos

Compresor del suelo: Todos Excavador: Todos

Toolcarrier integrado: Todos

Remolque y volcado de carga: Todos Graduador del motor: Todos

Carro/tractor de la Apagado-Carretera: Todos Pipelayer: Todos

Recuperador del camino/estabilizador del suelo: Todos Cargador del buey del patín: Todos

Telehandler: Todos

Pista-Tipo cargador: Todos Pista-Tipo tractor: Todos

Carro subterráneamente articulado: Todos Cargador de la rueda: Todos

Peón de arrastre de la rueda: Todos Rueda Tractor-Scraper: Todos Pavimentadora del asfalto: Todos Desafiador: Todos

Alisadora fría: Todos

Cargador compacto de la rueda: TODOS

Cerrar SIS

Pantalla anterior

Producto: NINGUÌ N SE HA ESCOGIDO NINGUN EQUIPO Modelo: NINGUÌ N SE HA ESCOGIDO NINGUN EQUIPO Configuración:NINGUÌ N SE HA ESCOGIDO NINGUN EQUIPO

Número de medio - REHS0126-15 Fecha de publicación -13/11/2007 Fecha de actualización -13/11/2007

(2)

Productos de bosque: Todos

Pavimentación del compresor: Todos Pista-Tipo peón de arrastre: Todos Dormilón de la rueda: Todos

Motor: Del anuncio publicitario diesel todo Motor: Acarrear todos

Motores de la máquina: Todos

Introducción

La información del código de diagnóstico que sigue es utilizada por las máquinas de Caterpillar que se equipan de controles electrónicos de la oruga.

Los identificadores componentes, los identificadores del modo de fallo, y los identificadores del módulo son los fragmentos de información que asisten a personales de servicio en el diagnóstico de los

problemas de sistema de la máquina.

Un identificador componente (CID) es un código de diagnóstico que informa a los personales de servicio el circuito específico o al sistema dentro de quienes un problema fue detectado.

Un identificador del modo de fallo (FMI) es un código de diagnóstico que informa a los personales de servicio el tipo de problema que se ha detectado dentro de un circuito o de un sistema.

Un identificador del módulo (MID) es un código de diagnóstico que identifica el módulo de control electrónico que ha diagnosticado una avería.

Los códigos del acontecimiento identifican los acontecimientos significativos que ocurren a los sistemas de la máquina. El ECM almacena los datos de los acontecimientos. Esta función permite el seguimiento de la historia de la máquina. Los datos se utilizan como ayuda para los encargados y los personales del mantenimiento.

Identificadores del módulo (MID)

Cuadro 1 MEDIADOS DE

Descripción

9 Herramienta Handheld del servicio 10 Herramienta de diagnóstico de Digitaces 11 Adaptador de comunicación

12 Programador del analizador del control electrónico 13 Técnico electrónico del CAT

(3)

15 Mando temporizado encendido chispa del motor 17 control de motor de 34XX SI 18 control de motor de 35XX SI 19 control de motor de 36XX SI 20 Control torsional 21 Módulo de la entrada-salida G3600 22 Módulo de la presión G3600 23 Módulo de la detonación 25 Control de la ayuda del éter

26 CMS

27 Control de la transmisión/del chasis 28 Control de la ayuda de la tracción 29 Control automatizado del Profiler 30 Sistema de vigilancia de la oruga

31 Control de transmisión electrónico del raspador 33 Control de motor #2 34 Control de motor #3 35 Control de motor #4 36 Control de motor #1 37 Control de motor #5 38 Control de motor #6

39 Módulo de control de la máquina 40 Control de motor #7

41 Control de motor #8 42 Control de motor #9 43 Control de motor #10 47 Control de motor de reserva 49 Módulo de la cañería de VIMS

(4)

50 Módulo del análisis de VIMS 51 Módulo de la cañería de VIDS 52 Módulo #2 de la exhibición gráfica 53 Módulo de la exhibición gráfica 54 Sistema de vigilancia #2 de la oruga 57 Módulo de interfaz #1

58 Módulo de interfaz #2 59 Módulo de interfaz #3 60 Módulo de interfaz #4

61 Módulo de adquisición de datos 65 Módulo de interfaz #5

66 Módulo de interfaz #6 67 Módulo de interfaz #7 68 Módulo de interfaz #8

73 Control auto del ventilador de Ride/2-speed 74 Sistema de control de la carga útil

75 Control All-Wheel de la impulsión

76 Control de DeNOx

77 Exhibición de DeNOx

78 Control del tirón

79 Control de transmisión hidrostático 81 Control de transmisión

82 Control electrónico del instrumento 83 Control automático del retardador

84 Control de la hornilla de la pavimentadora 85 Control del ventilador de motor

86 Módulo de interfaz del sistema de navegación mundial 87 Módulo de control del chasis

(5)

88 Control #1 del sistema de generador 89 Control #2 del sistema de generador 90 Control #3 del sistema de generador 91 Control #4 del sistema de generador 92 Control #5 del sistema de generador 93 Control #6 del sistema de generador 94 Control #7 del sistema de generador 95 Control #8 del sistema de generador 97 Módulo de comunicación del cliente

98 Special del módulo de comunicación del cliente 99 Módulo de control programable del relais 100 Exhibición de la visión del motor

101 Módulo de interfaz de visión del motor 102 Módulo de comunicación del cliente #2 103 Exhibición alejada #2

105 Control de la pompa hydráulica 106 Módulo de control electrohidráulico

107 Temperatura integrada que detecta el módulo #2/Engine que detecta el módulo #2

108 Módulo de control versátil

109 Combustión integrada que detecta el módulo #1 110 Combustión integrada que detecta el módulo #2

111 Temperatura integrada que detecta el módulo/el motor que detectan el módulo 113 Control de transmisión de TTT

114 Control de la cuesta del grado 115 Módulo del sensor de la cuesta 116 Control integrado del freno

(6)

118 Control #3 de la hornilla de la pavimentadora 119 Control #2 de la hornilla de la pavimentadora

121 CAES

122 Módulo de acoplamiento del producto 123 Módulo data-link de la traducción 124 Módulo del impedimento del hurto 125 Sistema de vigilancia #3 de la oruga 126 Módulo de control principal del sistema 127 Módulo data-link #2 de la traducción 129 Ayuda a la formación de enseñanza #1 130 Ayuda a la formación de enseñanza #2 131 Probar la computadora de la célula 132 Transmisor-receptor sin hilos

133 Lector dominante del sistema de seguridad 137 Exhibición #1 de la cuesta del grado 138 Exhibición #2 de la cuesta del grado 139 Exhibición #3 de la cuesta del grado 140 Exhibición #4 de la cuesta del grado 141 Exhibición #5 de la cuesta del grado 142 Exhibición #6 de la cuesta del grado 145 Control electrónico #2 del instrumento 146 Control de transmisión #2

147 Control electrónico #3 del instrumento 148 Control de la materia de partículas

149 Control #1 del tratamiento posoperatorio del motor 153 Control #1 de la alarma

154 Control #2 de la alarma 155 Control #3 de la alarma

(7)

Identificadores componentes (CID)

156 Módulo del puesto del operador #1 157 Módulo del puesto del operador #2 161 Entrada #1 de la comunicación 162 Entrada #2 de la comunicación 163 Entrada #3 de la comunicación 254 ECM que destella

255 ECM en blanco

Cuadro 2

CID Descripción

1 Inyector del cilindro #1 2 Inyector del cilindro #2 3 Inyector del cilindro #3 4 Inyector del cilindro #4 5 Inyector del cilindro #5 6 Inyector del cilindro #6 7 Inyector del cilindro #7 8 Inyector del cilindro #8 9 Inyector del cilindro #9 10 Inyector del cilindro #10 11 Inyector del cilindro #11 12 Inyector del cilindro #12 13 Inyector del cilindro #13 14 Inyector del cilindro #14 15 Inyector del cilindro #15 16 Inyector del cilindro #16

(8)

18 Válvula de control del combustible

19 Válvula de derivación de la válvula reguladora 20 Actuador de la sincronización

21 Sensor de posición del motor 22 Sensor de la sincronización 23 Actuador del estante

24 Sensor de posición del estante

27 Actuador #1 del turbocompresor de la geometría variable 28 Actuador #2 del turbocompresor de la geometría variable 41 Fuente de la C.C. de 8 voltios

42 Válvula de la impulsión del inyector 70 Interruptor del freno de estacionamiento 71 Contador de tiempo ocioso de la parada 75 Sensor de temperatura de aceite del manejo

81 Sensor de partículas de la presión de entrada de la trampa 82 Sensor de la presión del comienzo del aire

84 Sensor de velocidad de tierra

91 Sensor de posición de la válvula reguladora 94 Sensor de la presión de la entrega del combustible

95 Sensor de la presión diferenciada del filtro de combustible 96 Sensor llano de combustible

98 Sensor llano del aceite de motor

99 Sensor de la presión diferenciada del filtro de aceite de motor 100 Sensor de la presión del aceite de motor

101 Sensor de la presión de aire del cárter del motor 102 Sensor de la superpresión

104 Sensor de presión del aceite de Turbo

(9)

106 Sensor de la presión de entrada de aire

109 Sensor de la presión del enchufe del líquido refrigerador del motor 110 Sensor de temperatura del líquido refrigerador del motor

111 Sensor llano del líquido refrigerador del motor

112 Sensor de la presión diferenciada del filtro del líquido refrigerador del motor 124 Nivel de aceite de la transmisión

126 Sensor de la presión diferenciada del filtro de aceite de la transmisión 127 Sensor de presión del aceite de la transmisión

132 Sensor experimental de la fuente de presión de la transmisión 133 Solenoide experimental de la fuente de presión de la transmisión 134 Solenoide del múltiple del manejo del Derecho-Lado

135 Solenoide multíple del lado izquierdo de dirección 136 Sensor derecho de la presión del piloto del motor 137 Sensor izquierdo de la presión del piloto del motor 138 Interruptor reducido de la selección de Rimpull 139 Solenoide posterior de la extremidad

140 La extremidad remite el solenoide 141 Interruptor de modo de la economía

142 Interruptor de posición de la puerta de Cleanout del radiador 143 Interruptor de presión del neutralizador

144 Relais de reserva de la alarma

145 Fuente de corriente continua de 12 voltios 146 Interruptor de modo del tirón

147 Sensor de la presión del embrague de la cárcel 148 Sensor de la presión del recorrido

149 Solenoide de tres vías del control del paseo 150 Sensor de velocidad de la barra del pisón 151 Solenoide de la barra del pisón

(10)

152 Lámpara del diagnóstico del control de la propulsión 153 Sensor de velocidad derecho del motor impulsor 154 Sensor de velocidad izquierdo del motor impulsor 155 Propulsar permiten el solenoide

156 Enderezar el solenoide reverso del EDC 157 Solenoide izquierdo del EDC del revés 158 Solenoide delantero correcto del EDC 159 Solenoide delantero izquierdo del EDC 160 Relais del instrumento de la pavimentadora 161 Sensor del pedal del freno (recorrido) 162 Sensor del volante

163 Sensor del ángulo de manejo

164 Presión de la impulsión del inyector

167 Sensor de la tensión de carga del alternador 168 Voltaje del sistema eléctrico

171 Sensor de temperatura del aire ambiente

172 Sensor de temperatura del aire del múltiple de producto 174 Sensor de temperatura de combustible

175 Sensor de temperatura del aceite de motor

177 Sensor de temperatura de aceite de la transmisión 190 Sensor de la velocidad del motor

191 Sensor de velocidad de la salida de la transmisión 246 El propietario PUEDE transmisión de datos 247 Transmisión de datos del SAE J1939 248 Transmisión de datos del CAT 249 Transmisión de datos del SAE J1922 250 Transmisión de datos del SAE J1708/J1587 252 Módulo de la calibración

(11)

253 Módulo de la personalidad 254 Módulo de control electrónico 256 Mapa del grado del motor 257 Nivel de la detonación 258 Sensor inestable del ángulo

259 Sincronización programada del motor 260 Sensor del oxígeno del extractor

261 Calibración de la sincronización del motor

262 Fuente de corriente continua del sensor de 5 voltios

263 Fuente de alimentación del sensor de Digitaces (8V o 12V) 264 Válvula reguladora de la desaceleración

265 Entrada definida por el usario de la parada 266 Manivela sin entrada de la inyección 267 Entrada alejada de la parada

268 Avería del parámetro programado 269 Fuente de alimentación del sensor 270 Código del arnés del CMS

271 Alarma de la acción

272 Sensor de la presión de Overboost del enchufe del turbocompresor 273 Sensor de la presión del enchufe del turbocompresor

274 Sensor de la presión atmosférica

275 Sensor derecho de la presión de entrada del turbocompresor 276 Sensor izquierdo de la presión de entrada del turbocompresor 277 Sensor de la calibración de la sincronización

278 AESC permiten la lámpara

279 Sensor de temperatura del líquido refrigerador del posenfriador (frente) 280 Sensor de temperatura de la caja de engranajes

(12)

282 Lámpara de la velocidad excesiva del motor 283 Lámpara de la restricción del filtro de aire

284 El sistema del ccsme permite (la señal corriente del motor) 285 Alta lámpara de la temperatura del líquido refrigerador 286 Lámpara de la presión del aceite inferior

287 Salida de Digitaces de poca intensidad #7 288 Salida de Digitaces de poca intensidad #8

289 Sensor de la presión de carburante - antes del filtro de combustible 290 Sensor de la presión de la bomba del ventilador del motor

291 Solenoide del ventilador del motor

292 Solenoide hidráulico del ventilador del enfriado por aceite 293 Salida analógica de gran intensidad #3

294 Salida analógica de gran intensidad #4

295 Módulo de control hidráulico grande del excavador 296 Control de transmisión

297 Todo el control de la impulsión de la rueda 298 Interruptor del pedal de freno de servicio 299 Sensor de posición de la palanca de transmisión 300 Primarias de los transformadores

301 Transformador #1 primario de la ignición 302 Transformador #2 primario de la ignición 303 Transformador #3 primario de la ignición 304 Transformador #4 primario de la ignición 305 Transformador #5 primario de la ignición 306 Transformador #6 primario de la ignición 307 Transformador #7 primario de la ignición 308 Transformador #8 primario de la ignición 309 Transformador #9 primario de la ignición

(13)

310 Transformador #10 primario de la ignición 311 Transformador #11 primario de la ignición 312 Transformador #12 primario de la ignición 313 Transformador #13 primario de la ignición 314 Transformador #14 primario de la ignición 315 Transformador #15 primario de la ignición 316 Transformador #16 primario de la ignición 317 Sensor de la carga

318 Sensor derecho de la detonación 319 Sensor izquierdo de la detonación 320 Velocidad/sensor de la sincronización

321 El reajuste de diagnóstico/reconoce el interruptor 322 Relais de la parada de motor

323 Lámpara de la parada de motor 324 Lámpara amonestadora (acción) 325 Detonación de la ignición 326 Sistema de la detonación

327 Número incorrecto de sensores de la detonación 328 Número incorrecto de cilindros del motor 329 Avería de la comunicación

330 Pre-escrito del propano

331 Interruptor de la parada de la ignición 332 Interruptor del telclado numérico 333 Interruptor del anunciador 334 Salida de repuesto

335 Solenoide del taladro del tazón de fuente del raspador 336 Interruptor de control de motor

(14)

338 El motor Pre-lube el relais de la bomba 339 El motor Pre-Lube el interruptor de presión 340 Solenoide del cierre del aire

341 Solenoide hidráulico #4 del calentamiento de la válvula de control 342 Sensor secundario de la velocidad del motor

343 Inyector del hidrocarburo de DeNOx

344 Relais de la bomba del hidrocarburo de DeNOx

345 Sensor de la presión de sistema del hidrocarburo de DeNOx 346 Relais de control del paseo

347 Solenoide hidrostático de la dislocación del motor del transporte 348 Interruptor de cerradura de la transmisión

349 Solenoide de la sinc. de la transmisión

350 Levantar el sensor de posición del acoplamiento 351 Inclinar el sensor de posición del acoplamiento 352 Levantar el sensor de la palanca

353 Inclinar el sensor de la palanca 354 Levantar el solenoide #1 355 Bajar el solenoide #1 356 Descargar el solenoide #1 357 Solenoide #1 de Rackback

358 Ejecutar el solenoide experimental de la fuente de presión 359 Levantar el electroimán de la muesca

360 Bajar el electroimán de la muesca 361 Electroimán de la muesca de Rackback

362 Solenoide del control de velocidad de ventilador de motor 363 Actuador del control del paseo de la máquina

364 Levantar el sensor de la presión de culata 365 Interruptor determinado de la desconexión

(15)

366 Interruptor Semi-Auto del empuje 367 Interruptor de control del paseo

368 Interruptor auto/manual de la transmisión

369 Entrada del indicador del engranaje de transmisión 370 Solenoide del flotador del auge

371 Solenoide del claxon del operador 372 Solenoide abierto del cubo/de la pala 373 Solenoide cercano del cubo/de la pala 374 Solenoide del freno de oscilación

375 La hidráulica del oscilación inhibe el solenoide 376 Alarma del recorrido

377 Solenoide del freno del recorrido

378 Solenoide auto del lubricante de la máquina

379 Sensor auto de la presión del lubricante de la máquina

380 Interruptor de presión de la fuente de la modulación de la transmisión 381 Levantar el interruptor de posición neutral de la palanca

382 Alzar el sensor de posición de la palanca del tirón 383 Alzar el sensor de posición de la elevación del tirón 384 Elaborar el interruptor

385 Inclinar el interruptor de posición neutral de la palanca 386 Alzar el solenoide del aumento del tirón

387 Alzar un solenoide más inferior del tirón 388 Enganchar la línea de vuelta del solenoide

389 Interruptor de posición neutral auxiliar de la palanca 390 Solenoide de la dislocación de la impulsión delantera 391 Solenoide reverso de la dislocación de la impulsión 392 Solenoide del aceite de la carga

(16)

394 Solenoide de la dislocación del motor de la rueda

395 Solenoide del selector de la presión de impulsión de la rueda delantera 396 Lámpara AWD

397 Interruptor de presión de la bomba de carga

398 Sensor de la presión de impulsión de la rueda delantera 399 Sensor AWD de la palanca de mando de la agresividad 400 Transformadores Secondaries de la ignición

401 Transformador #1 secundario de la ignición 402 Transformador #2 secundario de la ignición 403 Transformador #3 secundario de la ignición 404 Transformador #4 secundario de la ignición 405 Transformador #5 secundario de la ignición 406 Transformador #6 secundario de la ignición 407 Transformador #7 secundario de la ignición 408 Transformador #8 secundario de la ignición 409 Transformador #9 secundario de la ignición 410 Transformador #10 secundario de la ignición 411 Transformador #11 secundario de la ignición 412 Transformador #12 secundario de la ignición 413 Transformador #13 secundario de la ignición 414 Transformador #14 secundario de la ignición 415 Transformador #15 secundario de la ignición 416 Transformador #16 secundario de la ignición 417 Relais de la interrupción de la vuelta del solenoide 418 Lámpara/relais primarios del flujo del manejo 419 Relais reverso del motor

420 Relais secundario del manejo 421 Relais de la verificación de la carga

(17)

422 Sensor de velocidad del eje impulsor

423 Interruptor de presión del acumulador de freno delantero 424 Interruptor de presión del acumulador de freno trasero 425 Sensor de presión del aceite del freno delantero 426 Sensor de presión del aceite del freno trasero 427 Sensor de temperatura de aceite del árbol delantero 428 Sensor de temperatura con eje trasero de aceite 429 Sensor de presión del aceite de bomba del manejo 430 Sensor de presión del aceite experimental del manejo 431 Interruptor del nivel de aceite del manejo

432 Interruptor de presión de diferencial del filtro de aceite del manejo 433 Interruptor de presión de diferencial del filtro de aceite hidráulico 434 Sensor de presión del aceite experimental hidráulico

435 Sensor llano de aceite hidráulico

436 Sensor de presión del aceite del convertidor de torque 437 Interruptor de presión del filtro de Powertrain

438 Solenoide hidráulico #1 del calentamiento de la válvula de control 439 Solenoide hidráulico #2 del calentamiento de la válvula de control 440 Solenoide hidráulico #3 del calentamiento de la válvula de control 441 Relais electrónico del gobernador

442 Relais de la avería del generador 443 La manivela termina el relais 444 Relais del motor de arrancador 445 Relais de corrida

446 Relais de la parada del aire 447 Relais de control del combustible 448 Relais de repuesto

(18)

450 Pinzas del operador abiertas/interruptor cercano 451 Atacar gira el solenoide del CW

452 Atacar gira el solenoide del CCW 453 Solenoide abierto de las pinzas 454 Solenoide cercano de las pinzas

455 Sensor cercano de la presión de las pinzas 456 Interruptor de presión del aceite de Hydrax 457 Sensor de temperatura de aceite del freno

458 Sensor de la presión de Rod del cilindro de la inclinación 459 Módulo de control del convertidor de torque

460 Sensor de la presión de carburante - después del filtro de combustible 461 Otro solenoide del freno secundario

462 Interruptor de presión de entrada del líquido refrigerador del motor 463 Ejecutar el solenoide de liberación dual de presión

464 Bucket el interruptor de posición de la parte posterior del estante de la palanca de la inclinación

465 Interruptor de posición ociosa de la palanca de válvula reguladora alto 466 Sensor de posición izquierdo del pedal del manejo de la pista

467 Sensor de posición del pedal del manejo del buen camino 468 Sensor de posición del pedal de freno de servicio

469 Solenoide delantero de la dirección de la pista izquierda 470 Solenoide izquierdo de la dirección contraria de la pista 471 Solenoide delantero de la dirección del buen camino 472 Solenoide de la dirección contraria del buen camino 473 Sensor de la presión de la carga

474 Módulo de control programable del relais 475 Módulo #1 de la relación con el cliente 476 Módulo #2 de la relación con el cliente

(19)

478 Relais de repuesto #2 479 Relais de repuesto #3 480 Relais de repuesto #4 481 Relais de repuesto #5 482 Relais de repuesto #6 483 Relais de repuesto #7 484 Relais de repuesto #8

485 Ventilador de motor que invierte el solenoide 486 Interruptor reverso del ventilador de motor 487 3ro Sensor de posición de la palanca 488 4to Sensor de posición de la palanca 489 Ejecutar el interruptor selecto de la función 490 Ejecutar el interruptor del cierre

491 3ro La función remite el solenoide 492 3ro Solenoide postrero de la función 493 4to La función remite el solenoide 494 4to Solenoide postrero de la función 495 5to La función remite el solenoide 496 5to Solenoide postrero de la función 497 Solenoide correcto de la inclinación 498 Solenoide dejado inclinación

499 Ejecutar el solenoide variable de la bomba de aceite hidráulico 500 Módulo de control electrónico

501 Cilindro #1 Prechamber 502 Cilindro #2 Prechamber 503 Cilindro #3 Prechamber 504 Cilindro #4 Prechamber 505 Cilindro #5 Prechamber

(20)

506 Cilindro #6 Prechamber 507 Cilindro #7 Prechamber 508 Cilindro #8 Prechamber 509 Cilindro #9 Prechamber 510 Cilindro #10 Prechamber 511 Cilindro #11 Prechamber 512 Cilindro #12 Prechamber 513 Cilindro #13 Prechamber 514 Cilindro #14 Prechamber 515 Cilindro #15 Prechamber 516 Cilindro #16 Prechamber

517 Todo el interruptor de la impulsión de la rueda 518 Módulo de la presión

519 Presión inestable del caso

520 Código de la configuración de la transmisión 521 Sensor de temperatura de combustible 522 Remitente contento de energía combustible 523 Sensor real de la velocidad del motor 524 Sensor deseado de la velocidad del motor 525 Actuador de la estrangulación

526 Impulsión de Turbo Wastegate 527 Pote de la entrada de la inclinación 528 Alto pote ocioso de la entrada

529 Factor de corrección del combustible 530 Punta de prueba del ION

531 Ocioso/clasificó el interruptor 532 Entrada de la parada de motor 533 Control del freno

(21)

534 Entrada para uso general de Parallel/On-Grid 535 Sensor de temperatura de extractor

536 Interruptor del nivel de aceite de motor

537 Interruptor del nivel del líquido refrigerador del motor 538 Sensor derecho de la restricción del aire

539 Sensor izquierdo de la restricción del aire 540 Entrada conducida del equipo

541 Sensor de presión del aceite diferenciado (del árbol)

542 Sensor de la presión del aceite de motor - antes del filtro de aceite 543 Sensor de la presión del aceite de motor - después del filtro de aceite 544 Sensor de velocidad del ventilador del motor

545 Relais de control de la inyección del éter

546 Relais del límite de la corriente de inyección del éter (amperios) 547 Lámpara de la inyección del éter

548 Lámpara de la cerradura de la válvula reguladora 549 Interruptor de cerradura de la válvula reguladora 550 Señal del oxígeno al ECM

551 Conexión del almacenador intermediaro del sensor del oxígeno/del oxígeno 552 Presente de la velocidad de la calibración/del motor del sensor del oxígeno 553 Presente de la señal de la calibración/del oxígeno del sensor del oxígeno 554 Desaparecidos de la señal de la calibración/del oxígeno del sensor del oxígeno 555 Calibración del sensor del oxígeno/señal del oxígeno ruidosa

556 Aumento del sensor del oxígeno 557 Compensación del sensor del oxígeno 558 Relais auto del lubricante

559 Relais del flotador del auge 560 Avería data-link

(22)

562 Sistema de vigilancia de la oruga

563 Desaparecidos deseados de la señal de la velocidad 564 Señal deseada de la velocidad ruidosa

565 Inminente de la parada debido a faltar la señal deseada de la velocidad 567 Lámpara lista del ECM del respaldo

568 ECM del respaldo en lámpara del control 569 Solenoide de la inyección del aceite 570 Sensor de temperatura fuera de la gama

571 Solenoide de la impulsión delantera del elevador 572 Solenoide de la impulsión del revés del elevador 573 Avance lento del sensor de posición del pedal 574 Atacar el solenoide de la muesca

575 Sensor de posición de la palanca del elevador 576 Actuador de Heinzmann

577 Aumento del actuador de Heinzmann 578 Compensación del actuador de Heinzmann 579 Señal primaria del latido del corazón del ECM 580 Sensor de la presión del cambio de la potencia 581 Solenoide del cambio de la potencia

582 Interruptor de presión de diferencial del filtro de aire 583 Solenoide del aumento del auge

584 Interruptor de presión del aceite de motor

585 Sensor de velocidad de la salida de la transmisión #1 586 Interruptor de la dial de la velocidad del motor 587 Sensor de posición del gobernador del motor 588 Exhibición del sistema de vigilancia

589 Roading/interruptor Earthmoving 590 Módulo de control de motor

(23)

591 Memoria sólo para leer programable eléctricamente borrable 592 Solenoide #2 del aumento

593 Bajar el solenoide #2 594 Solenoide #2 de Rackback 595 Solenoide #2 de la descarga 596 Ejecutar el control

597 Sensor principal de la presión de la descarga de la pompa hydráulica 598 Solenoide de la velocidad de recorrido

599 Sistema de vigilancia del CMS

600 Sensor de temperatura de aceite hidráulico 601 Sensor de la presión de aire del freno 602 Interruptor de presión de la transmisión P2

603 Sensor de la presión del embrague del impeledor del convertidor de torque 604 Autoshift, cárcel permite el interruptor

605 Sensor de velocidad de rueda #1 606 Sensor de velocidad de rueda #2 607 Sensor de velocidad de rueda #3 608 Sensor de velocidad de rueda #4 609 Solenoide #1 del freno de rueda 610 Solenoide #2 del freno de rueda 611 Solenoide #3 del freno de rueda 612 Solenoide #4 del freno de rueda

613 Solenoide experimental de los frenos delanteros 614 Solenoide experimental de los frenos traseros 615 Sensor del ángulo de la articulación de la máquina 616 Interruptor de prueba del sistema

617 Relais del calentador de aire de la entrada 618 Interruptor izquierdo del freno secundario

(24)

619 Interruptor correcto del freno secundario 620 Interruptor de modo de la remolque

621 Interruptor del desplazamiento hacia abajo 622 Interruptor del Upshift

623 Interruptor direccional

624 Interruptor del neutral de la transmisión

626 Interruptor de cerradura de la dirección/de la transmisión 627 Interruptor de la presión de los frenos de estacionamiento 628 Interruptor de Quickshift

629 Interruptor del neutralizador

631 Solenoide del embrague 1 de la transmisión 632 Solenoide del embrague 2 de la transmisión 633 Solenoide del embrague 3 de la transmisión 634 Solenoide del embrague 4 de la transmisión 635 Solenoide del embrague 5 de la transmisión 636 Solenoide del embrague 6 de la transmisión 637 Alarma de reserva

638 Solenoide del arrancador

639 1r Lámpara indicadora del engranaje 641 Solenoide 1 de la transmisión 642 Solenoide 2 de la transmisión 643 Solenoide 3 de la transmisión 644 Solenoide 4 de la transmisión 645 Solenoide 5 de la transmisión 646 Solenoide 6 de la transmisión 647 Solenoide 7 de la transmisión 648 Solenoide 8 de la transmisión 650 Código del arnés

(25)

653 Módulo de control electrónico

654 Sensor de temperatura derecho de aceite del freno del acoplado 655 Sensor de temperatura izquierdo de aceite del freno del acoplado

656 Sensor de temperatura de la entrada del refrigerador del freno del acoplado 657 Sensor de temperatura de un enchufe más fresco del freno del acoplado 658 Sensor derecho de la presión del puntal del acoplado

659 Sensor izquierdo de la presión del puntal del acoplado 660 Cambiar de puesto la linea de entrada de la palanca 12 661 Cambiar de puesto la linea de entrada de la palanca 13 662 Cambiar de puesto la linea de entrada de la palanca 14 663 Cambiar de puesto la linea de entrada de la palanca 15 664 Cambiar de puesto la linea de entrada de la palanca 16 665 Cambiar de puesto la linea de entrada de la palanca 17 666 Cambiar de puesto la linea de entrada de la palanca 18 667 Cambiar de puesto la linea de entrada de la palanca 19 668 Palanca de cambio de transmisión

669 Sensor de velocidad de la entrada de la transmisión 670 Sensor de posición izquierdo del pedal

671 Sensor de velocidad de la salida de la transmisión

672 Sensor de velocidad de la salida del convertidor de torque 673 Sensor de velocidad de la salida de la transmisión #2 674 Sensor de velocidad intermedio de la transmisión #1 675 Sensor de velocidad intermedio de la transmisión #2

676 Sensor de posición izquierdo de la palanca del manejo de la pista 677 Sensor de posición de la palanca del manejo del buen camino 678 Solenoide del embrague del impeledor del convertidor de torque 679 Solenoide del embrague de la cárcel del convertidor de torque 680 Interruptor de control del paseo de Auto/On

(26)

681 Solenoide del freno de estacionamiento 682 Lámpara del freno de estacionamiento 683 Alarma del freno de estacionamiento

684 Interruptor reverso de la transmisión del operador 685 Código de identificación de servicio

686 Cambiar de puesto el código de identificación 687 Código de identificación de las opciones 688 Solenoide variable de los caballos de fuerza 689 Solenoide izquierdo del freno

690 Solenoide correcto del freno 691 Solenoide 1 de la transmisión 692 Solenoide 2 de la transmisión 693 Solenoide 3 de la transmisión 694 Solenoide 4 de la transmisión 695 Solenoide 5 de la transmisión 696 Solenoide 6 de la transmisión 697 Solenoide de la válvula de prioridad

698 Solenoide izquierdo del embrague del manejo 699 Solenoide correcto del embrague del manejo 700 Sensor del engranaje de transmisión

701 Sensor de velocidad de la salida de la transmisión

702 Sensor del selector de la palanca de engranaje de transmisión (interruptor) 703 Sensor de posición de la puerta del acoplado

704 Interruptor de la presión de los frenos de servicio 705 Sensor del aumento de la carrocería (interruptor) 706 Carrocería encima del sensor

707 Actuador del engranaje de transmisión encima del solenoide 708 De transmisión del engranaje del actuador solenoide abajo

(27)

709 Solenoide del embrague de la cárcel de la transmisión 710 Solenoide de la fuente del ARCO

711 Solenoide del control del ARCO 712 Lámpara del control del retardador

713 Interruptor CON./DESC. del retardador auto 714 Interruptor de presión auto del retardador 715 Interruptor de presión del retardador 716 Transductor de vatio

717 Interruptor alejado de la válvula reguladora 718 Sistema de transmisión

719 Solenoide proporcional del TCS 720 Discernidor de imágenes del manejo 721 Solenoide primario del freno

722 Solenoide del freno secundario

723 Relais de las luces del estroboscópico del modo auto 724 Solenoide del aumento del alzamiento

725 El alzamiento baja el solenoide 726 Solenoide correcto del manejo 727 Solenoide izquierdo del manejo 728 Señal de control auto/manual

729 Interruptor auto/manual del nivel del suelo 730 Interruptor auto/manual de la casilla

731 Señal del ciclo de deber de la revolución por minuto 732 Solenoide fino del oscilación

733 Solenoide del molde del líquido refrigerador del aceite hidráulico 734 Solenoide auto del desviador del lubricante

735 Solenoide pesado de la elevación 736 Línea de control de AESC

(28)

737 Sensor de posición del pedal del neutralizador 738 Sensor de posición del destripador

739 Lámpara de la cerradura diferenciada 740 Solenoide de cerradura diferenciada

741 Lámpara indicadora de la impulsión del convertidor 742 Lámpara/relais del freno de servicio

743 Sensor delantero del manejo de la pista (PWM) 744 Sensor trasero del manejo de la pista (PWM)

745 Sensor de la palanca de la velocidad de la propulsión (PWM) 746 Interruptor de control del rotor (PWM)

747 Interruptor de modo del manejo (PWM) 748 Interruptor de la puerta del rotor

749 Interruptor del contragolpe

750 Interruptor manual del manejo trasero 751 Interruptor del aerosol de agua

752 Freno del rotor/solenoide de la tensión de la correa 753 Solenoide del freno de servicio del rotor

754 Solenoide del embrague del rotor 755 Relais del aerosol de agua

756 Sensor de temperatura de aceite del embrague del rotor (PWM) 757 Sensor de presión del aceite del embrague del rotor (PWM) 758 Propulsar el sensor de presión del aceite (PWM)

759 Lámpara del nivel de aceite de motor 760 Lámpara del filtro de aceite de motor 761 Lámpara del filtro de combustible

762 Interruptor de la temperatura de aceite de la transmisión 763 Solenoide del atrincheramiento

(29)

765 Sensor de la presión de culata de la inclinación

766 Sensor diferenciado de la presión del lubricante (del árbol) 767 Sensor de presión del aceite fijo de bomba del instrumento 768 Transmisión de datos RS-485

769 Levantar el sensor de la presión del final de Rod del cilindro 770 Transmisión de datos #2 del CAT

771 Relais del obturador

772 Módulo de control de mezcla de la detonación 773 Sensor de la palanca del alzamiento

774 Sensor de posición secundario de la válvula reguladora 775 Relais hidráulico del calentamiento de la válvula de control 776 Módulo de control del navegador

777 Sensor secundario del ángulo de manejo 778 Sensor de la presión de aire secundario 779 Sensor de temperatura del aire de la casilla 780 Relais autónomo de Keyswitch

781 Iluminación del relais

782 Lámpara de la parada del nivel del suelo 783 Lámpara del control de travesía

784 Sensor de la vibración del motor

785 Sensor de la temperatura del agua de la chaqueta 786 Sensor de la presión de agua de la chaqueta 787 Sensor del nivel del agua de la chaqueta

788 Interruptor de selector del retardador del motor 789 Sensor experimental principal de la presión

790 Sensor de la presión de la bomba del oscilación (enchufe) 791 Freno de la compresión inferior/arriba solenoide

(30)

793 Interruptor de presión primario del manejo 794 Interruptor de presión secundario del manejo 795 Relais intermedio del manejo secundario

796 (Árbol) solenoide de alta velocidad diferenciado del ventilador 798 Salida general de la alarma

799 Mantener la herramienta 800 Módulo de la cañería de VIMS 801 Módulo de interfaz de VIMS #1 802 Módulo de interfaz de VIMS #2 803 Módulo de interfaz de VIMS #3 804 Módulo de interfaz de VIMS #4 805 Módulo de interfaz de VIMS #5 806 Módulo de interfaz de VIMS #6 807 Módulo de interfaz de VIMS #7 808 Módulo de interfaz de VIMS #8 809 Velocímetro/tacómetro #1 810 Velocímetro/tacómetro #2 811 Racimo #1 del calibrador 812 Racimo #2 del calibrador 813 Racimo #3 del calibrador 814 Racimo #4 del calibrador 815 Mensaje #1 de centro 816 Mensaje #2 de centro

817 Batería de reserva interna del ECM 818 Interruptor de modo de la potencia 819 Transmisión de datos de la exhibición 820 Transmisión de datos del telclado numérico 821 Fuente de alimentación de la exhibición

(31)

822 Fuente de alimentación ligera trasera del LCD 823 Mantener la lámpara

824 Lámpara #1 (VERDE) de TPMS 825 Lámpara #2 de TPMS (ROJA)

826 Sensor de temperatura de aceite del convertidor de torque 827 Sensor de temperatura izquierdo de extractor

828 Sensor de temperatura derecho de extractor

829 Sensor de temperatura trasero del líquido refrigerador del posenfriador 830 Sensor de temperatura de aceite del freno delantero

831 Detector de viruta final izquierdo de la impulsión 832 Detector de viruta final derecho de la impulsión 833 Sensor de temperatura de aceite del freno trasero 834 Detector de viruta diferenciado (del árbol)

835 Sensor de temperatura diferenciado de aceite (del árbol)

836 Sensor de temperatura final izquierdo de aceite de la impulsión 837 Sensor de temperatura final derecho de aceite de la impulsión 838 Sensor izquierdo delantero de la presión del puntal

839 Sensor delantero derecho de la presión del puntal 840 Sensor trasero izquierdo de la presión del puntal 841 Sensor trasero derecho de la presión del puntal

842 Detector de viruta izquierdo delantero del instrumento 843 Detector de viruta delantero derecho del instrumento

844 Detector de viruta izquierdo de la cubierta de la bomba del oscilación 845 Detector de viruta izquierdo del motor del oscilación

846 Detector de viruta derecho del motor del oscilación 847 Detector de viruta trasero izquierdo del instrumento 848 Detector de viruta trasero derecho del instrumento 849 Sensor de la presión de aire de sistema

(32)

850 Detector de viruta de la caja de engranajes 851 Sensor de la presión de la caja de engranajes

852 Sensor de temperatura de aceite del freno (frente correcto) 853 Sensor de temperatura de aceite del freno (frente izquierdo)

854 Sensor de temperatura de aceite del freno (parte posterior correcta) 855 Sensor de temperatura de aceite del freno (parte posterior izquierda) 856 Módulo #1 del sensor de la cuesta

857 Módulo #2 del sensor de la cuesta 858 Triturador cercano del generador 859 Relais del kilovatio del generador

860 Sensor de temperatura delantero de aceite de la impulsión de la bomba 861 Mantener la lámpara del motor

862 Sensor de la presión de la transmisión P1 863 Sensor de la presión de la transmisión P2

864 Sensor de presión del aceite variable de bomba del instrumento 865 Lámpara de la temperatura de extractor del motor

866 Salida proporcional de la carga

867 Solenoide hidráulico de la válvula del retardador del motor 868 Lámpara del cambio auto de la transmisión

869 Sensor de posición derecho del cilindro de la elevación 870 Sensor de posición izquierdo del cilindro de la elevación 871 Sensor de la inclinación

872 Sensor de la tarifa de la echada

873 Sensor de la presión de la pompa hydráulica de la inclinación 874 Interruptor selecto del modo

875 Interruptor selecto manual

876 Interruptor delantero del disparador de la echada 877 La echada detrás cambia

(33)

878 Dial deseada del selector de la carga de la lámina

879 Sensor de posición de la palanca de la caña In/Out del destripador

880 Aumento del destripador/un sensor de posición más inferior de la palanca 881 Interruptor de AutoStow del destripador

882 Ejecutar el <switch> del solenoide del cierre 883 Echar el solenoide regenerado

884 Echar el solenoide

885 Ejercer presión sobre el solenoide de la invalidación de la remuneración 886 Caña del destripador en solenoide

887 Del destripador de la caña solenoide hacia fuera 888 La caña del destripador baja el solenoide

889 Solenoide del aumento de la caña del destripador 890 Transmisión de datos de la telemetría

900 Solenoide izquierdo del aumento 901 Solenoide más inferior izquierdo 902 Solenoide correcto del aumento 903 Solenoide más inferior correcto 904 Solenoide trasero del aumento 905 Solenoide más inferior trasero 906 Sensor izquierdo del grado 907 Sensor derecho del grado

908 Sensor de posición de la rotación de la lámina 909 Exhibición #1 de la cuesta del grado

910 Exhibición #2 de la cuesta del grado 911 Exhibición #3 de la cuesta del grado 912 Exhibición #4 de la cuesta del grado 913 Exhibición #5 de la cuesta del grado 914 Exhibición #6 de la cuesta del grado

(34)

915 Lámparas indicadoras del grado de la flecha izquierda del sensor 916 Sensor izquierdo del grado EN la lámpara indicadora del GRADO 917 Lámparas indicadoras del grado de la flecha derecha del sensor 918 Sensor derecho del grado EN la lámpara indicadora del GRADO 919 Claxon izquierdo de la cuesta del grado

920 Claxon derecho de la cuesta del grado 921 Claxon de la cuesta del grado

922 Interruptor de proximidad auto de la parada 923 Mantener el interruptor de proximidad de la altura 924 Módulo de control electrónico del control de la hornilla 925 Lámpara del diagnóstico del control de la hornilla 926 Interruptor de selector de la hornilla

927 Relais del surtidor de gasolina de la hornilla

928 Relais izquierdo del enchufe de resplandor del suplemento 929 Extractor izquierdo del suplemento

930 Solenoide izquierdo de la válvula del combustible del suplemento 931 Interruptor de invalidación izquierdo de la hornilla del suplemento 932 Relais principal izquierdo del enchufe de resplandor

933 Extractor principal izquierdo

934 Válvula principal izquierda del combustible

935 Interruptor de invalidación principal izquierdo de la hornilla 936 Relais derecho del enchufe de resplandor del suplemento 937 Extractor derecho del suplemento

938 Válvula derecha del combustible del suplemento

939 Interruptor de invalidación correcto de la hornilla del suplemento 940 Relais principal derecho del enchufe de resplandor

941 Extractor principal derecho

(35)

943 Interruptor de invalidación principal correcto de la hornilla 944 Interruptor de la velocidad del transportador

945 Interruptor de modo del transportador 946 Solenoide de la velocidad del transportador 947 Solenoide del alto engranaje

948 Propulsar el interruptor del engranaje

949 Propulsar el solenoide de la dislocación del motor 950 Propulsar el sensor de la dial de la velocidad 951 Sensor de presión del aceite del embrague del rotor 952 Interruptor de modo de la profundidad del rotor 953 Interruptor manual de la profundidad del rotor 954 Interruptor de cerradura de la elevación del rotor 955 Sensor de la profundidad del rotor

956 Solenoide del aumento del rotor 957 El rotor baja el solenoide

958 Interruptor del engranaje del rotor 959 Sensor de velocidad del rotor

960 Solenoide del engranaje del embrague del rotor 1r 961 Solenoide del engranaje del embrague del rotor 2do 962 Solenoide del engranaje del embrague del rotor 3ro 963 Control de la cuesta del grado

964 Caballos de fuerza duales de salida de la selección 965 Interruptor de modo del empuje de Autodig 966 Lámpara de rociada del TCS

967 Aplicación de la máquina

968 Lámpara del asimiento de la transmisión

969 Solenoide de cerradura cruzado delantero del árbol

(36)

971 Solenoide de cerradura diferenciada Interaxle

972 Interruptor de modo izquierdo del taladro de la estación izquierda 973 Estación izquierda dejada el interruptor de modo del transportador 974 Interruptor de modo izquierdo del alimentador

975 Estación izquierda dejada la dial de la velocidad del transportador 976 Sensor material izquierdo de la paleta de la altura

977 Sensor acústico de la altura material izquierda 978 Dial material izquierda de la altura

979 Solenoide izquierdo de la bomba del control material 980 Solenoide izquierdo de puente del transportador 981 Solenoide izquierdo del revés del taladro 982 Solenoide izquierdo de puente del taladro

983 Interruptor izquierdo de la rotación del taladro de la estación 984 Lámpara del diagnóstico del control material

985 Módulo de control material de la alimentación de la pavimentadora 986 Interruptor de modo izquierdo del taladro de la derecha de la estación 987 Interruptor de modo izquierdo del transportador de la derecha de la estación 988 Interruptor de modo correcto del alimentador

989 Dial izquierda de la velocidad del transportador de la derecha de la estación 990 Sensor material derecho de la paleta de la altura

991 Sensor acústico de la altura material correcta 992 Dial material derecha de la altura

993 Solenoide correcto de la bomba del control material 994 Solenoide correcto de puente del transportador 995 Solenoide correcto del revés del taladro

996 Solenoide correcto de puente del taladro

997 Interruptor correcto de la rotación del taladro de la estación 998 Solenoide de la ayuda de la tracción

(37)

999 Dial máxima de la velocidad de la propulsión 1000 Relais del repuesio del aceite de motor

1001 Relais del calentador del filtro de combustible 1002 La impulsión del alternador permite el relais

1003 Sensor de presión del aceite hidráulico de la bomba del alternador 1004 Sensor de posición del auge

1005 Sensor de posición del oscilación del auge 1006 Interruptor guardado del volante

1007 Palanca de mando que traza el interruptor

1008 Interruptor trasero del asiento de la posición de la cara 1009 Interruptor delantero del asiento de la posición de la cara 1010 Interruptor de la activación del modo de la Multi-Posición 1011 (Árbol) solenoide de poca velocidad diferenciado del ventilador 1012 Solenoide del freno delantero

1013 Solenoide proporcional del freno delantero 1014 Solenoide de la fuente del freno delantero 1015 Solenoide del freno trasero

1016 Solenoide proporcional del freno trasero 1017 Solenoide de la fuente del freno trasero

1018 Sensor del ángulo del discernidor de imágenes del manejo

1019 Sensor secundario del ángulo del discernidor de imágenes del manejo 1020 Sensor de enfriamiento del filtro del freno delantero

1021 Sensor de enfriamiento del filtro del freno trasero 1022 Sensor llano de la grasa auto del lubricante 1023 Sensor de la presión del sistema hydráulico

1024 Sensor derecho de la presión de la bomba del manejo 1025 Sensor izquierdo de la presión de la bomba del manejo 1026 Vuelta de dirección al sensor del filtro del tanque

(38)

1027 Control 5 de la fuente de alimentación 1028 Control 1 de la fuente de alimentación 1029 Control 2 de la fuente de alimentación 1030 Control 3 de la fuente de alimentación 1031 14 VDC de potencia de radio

1032 14 VDC de alimentación principal 1033 5 VDC de potencia del teclado 1034 La echada remite el interruptor 1035 Receptor del GPS

1036 Llaves de funcionamiento 1037 Módulo de la exhibición

1038 El gobernador ajusta salida analógica 1039 El gobernador ajusta salida de PWM 1040 ICSM #1

1041 ICSM #2 1042 ITSM

1043 Señal de la leña del cilindro #1

1044 Todos los cilindros que encienden la señal 1045 Sensor de temperatura de aceite de Powertrain

1046 Interruptor de puente del filtro de aceite de Powertrain 1047 Escoger el solenoide de la inclinación

1048 El conductor de la compra de componentes hizo salir 1 1049 El conductor de la compra de componentes hizo salir 2 1050 Control 4 de la fuente de alimentación

1051 14 VDC de potencia auxiliar

1052 Asamblea de la lámpara del contraluz

1053 Sensor de temperatura izquierdo del dren de la caja de la pompa hydráulica 1054 Sensor de temperatura de centro del dren de la caja de la pompa hydráulica

(39)

1055 Sensor de temperatura derecho del dren de la caja de la pompa hydráulica 1056 Excitador dominante disuasivo del hurto

1057 La transmisión/ataca control

1059 Ejecutar el interruptor de presión experimental de la elevación 1060 Ejecutar un interruptor de presión experimental más inferior 1061 Bucket el interruptor de presión experimental de Rackback 1062 Bucket el interruptor de presión experimental de la descarga 1063 Autodig permite el interruptor

1064 Autodig permitió la lámpara 1065 Entrada accionada alejada 1066 Lámpara del Active de Autodig 1067 Claxon de Autodig

1068 Faro de Autodig

1069 Ejecutar la señal de la elevación 1070 Ejecutar una señal más inferior 1071 Bucket la señal de Rackback 1072 Bucket la señal de la descarga 1073 Módulo de la exhibición de VIDS

1074 Solenoide de la válvula de la regeneración del aceite 1075 Solenoide de la válvula de la carga del aceite

1076 Solenoide de puente del ventilador del motor 1077 Solenoide reverso del manejo

1078 Sensor de posición de la elevación de la maneta de control de lámina 1079 Sensor de posición de la inclinación de la maneta de control de lámina 1080 Solenoide de la presión del oscilación

1086 Elemento del sensor del oxígeno

1087 Módulo del almacenador intermediaro del sensor del oxígeno 1088 Fuente de alimentación del sensor del oxígeno

(40)

1089 Módulo de control del análisis de VIMS 1100 Solenoide de cerradura cruzado del árbol

1101 Punta de prueba de la combustión del cilindro #1 1102 Punta de prueba de la combustión del cilindro #2 1103 Punta de prueba de la combustión del cilindro #3 1104 Punta de prueba de la combustión del cilindro #4 1105 Punta de prueba de la combustión del cilindro #5 1106 Punta de prueba de la combustión del cilindro #6 1107 Punta de prueba de la combustión del cilindro #7 1108 Punta de prueba de la combustión del cilindro #8 1109 Punta de prueba de la combustión del cilindro #9 1110 Punta de prueba de la combustión del cilindro #10 1111 Punta de prueba de la combustión del cilindro #11 1112 Punta de prueba de la combustión del cilindro #12 1113 Punta de prueba de la combustión del cilindro #13 1114 Punta de prueba de la combustión del cilindro #14 1115 Punta de prueba de la combustión del cilindro #15 1116 Punta de prueba de la combustión del cilindro #16 1117 Solenoide del separador

1118 Solenoide neutral de puente del flujo 1119 Solenoide anti G del auge

1120 Solenoide anti G del palillo

1121 Solenoide delantero de la alta presión del sistema 1122 Solenoide trasero de la alta presión del sistema 1123 Solenoide selecto de la velocidad del martillo 1124 Solenoide anti del hurto

1125 Palanca de la mano izquierda sensor delantero/al revés de posición 1126 Sensor dejado/derecho de la palanca de la mano izquierda de posición

(41)

1127 Palanca derecha sensor delantero/al revés de posición 1128 Sensor dejado/derecho de la palanca derecha de posición 1129 Sensor del pedal del accesorio del derecho

1130 Sensor del pedal del accesorio del izquierdo 1131 Interruptor #1 de la palanca de mando 1132 Interruptor #4 de la palanca de mando

1133 Sensor principal delantero de la presión del sentido de la carga de la bomba 1134 Sensor principal trasero de la presión del sentido de la carga de la bomba 1135 Sensor de presión del aceite delantero del dren de la caja de bomba 1136 Sensor de presión del aceite trasero del dren de la caja de bomba 1137 Sensor de presión del aceite del dren de la caja de bomba del oscilación 1138 El cilindro del auge contrae el solenoide

1139 El cilindro del palillo amplía el solenoide 1140 El cilindro del palillo contrae el solenoide 1141 El cilindro del cubo amplía el solenoide 1142 El cilindro del cubo contrae el solenoide 1143 Solenoide correcto del oscilación

1144 Solenoide dejado oscilación

1145 Solenoide del accesorio Extend/CW 1146 Solenoide del accesorio Retract/CCW

1147 Solenoide medio del circuito #1-A de la presión 1148 Solenoide medio del circuito #1-B de la presión

1149 Auge que baja el solenoide de la válvula de la verificación/de la modulación 1150 Solenoide del ángulo de la placa chapoteante de la bomba del oscilación 1151 Sensor delantero de la presión del cambio de la potencia de la bomba 1152 Sensor trasero de la presión del cambio de la potencia de la bomba 1153 Sensor delantero de la presión del margen de la bomba

(42)

1155 Solenoide delantero de la presión del cambio de la potencia de la bomba 1156 Solenoide trasero de la presión del cambio de la potencia de la bomba 1157 Solenoide delantero de la presión del margen de la bomba

1158 Solenoide trasero de la presión del margen de la bomba

1159 Palillo que baja el solenoide de la válvula de la verificación/de la modulación 1160 Solenoide de la cerradura hydráulica

1161 Sensor delantero de la presión de la pompa hydráulica 1162 Sensor trasero de la presión de la pompa hydráulica 1163 Solenoide posterior del recorrido izquierdo

1164 Solenoide posterior del recorrido correcto 1165 El recorrido correcto remite el solenoide 1166 El recorrido izquierdo remite el solenoide 1167 Disyuntor de EPG

1168 Sensor muerto del autobús

1169 Sensor de ATB (caja del transformador del aire/acondicionado) 1170 Sensor de BTB (caja del transformador del autobús)

1171 Interruptor de selector variable de la bomba del instrumento 1172 La bomba variable del instrumento permite el interruptor 1173 Sensor de la presión del piloto del freno de oscilación 1174 Sensor de velocidad del motor del oscilación

1175 Sensor de posición de carrocería 1176 Salida de la parada

1177 Sensor del multiplicador de la posición del combustible

1178 Sensor amonestador de la presión de la sobrecarga de la máquina 1179 Módulo del traductor ES2000

1180 Solenoide hidráulico auxiliar #1 1181 Solenoide hidráulico auxiliar #2 1182 Alto solenoide #1 del flujo

(43)

1183 Alto solenoide #2 del flujo

1184 Fuente hidráulica auxiliar de los solenoides 1185 Alta fuente de los solenoides del flujo 1186 Interruptor selecto del alto flujo 1187 Interruptor de flujo continuo

1188 Interruptor de invalidación del dispositivo de seguridad del operador 1189 Palanca auxiliar de la hidráulica

1190 Interruptores de los apoyabrazos/del asiento 1191 Válvula principal del oscilación

1192 Válvula principal del instrumento 1193 El cilindro del auge amplía el solenoide 1194 Módulo de la cañería del MIDS

1195 Interruptor de puente del filtro hydráulico

1196 Interruptor de puente de vuelta del filtro del ventilador 1197 La lámina baja el solenoide

1198 Solenoide del aumento de la lámina 1199 Módulo de la cañería de VIDS 1200 Sistema del accesorio de la filtración 1201 Termopar #1 1202 Termopar #2 1203 Termopar #3 1204 Termopar #4 1205 Termopar #5 1206 Termopar #6 1207 Termopar #7 1208 Termopar #8 1209 Termopar #9 1210 Termopar #10

(44)

1211 Termopar #11 1212 Termopar #12 1213 Termopar #13 1214 Termopar #14 1215 Termopar #15 1216 Termopar #16 1217 Termopar #17 1218 Termopar #18 1219 Termopar #19 1220 Termopar #20 1221 Termopar #21 1222 Termopar #22 1223 Termopar #23 1224 Termopar #24

1225 Sensor de presión del aceite trasero izquierdo del freno de estacionamiento 1226 Sensor de presión del aceite trasero derecho del freno de estacionamiento 1227 Palanca del retardador

1228 El sistema auxiliar de la hidráulica permite el interruptor 1229 Sensor de velocidad de enfriamiento de la bomba del freno 1230 Solenoide de enfriamiento de la impulsión de la bomba del freno 1231 Solenoide del desviador del aceite del freno

1232 Solenoide final de puente del aceite de la impulsión 1233 Transmisión que traba el sensor 1 de la presión 1234 Transmisión que traba el sensor 2 de la presión 1235 Transmisión que traba el solenoide

1236 Carrocería encima de la lámpara

1237 Solenoide de puente #1 de la bomba del alzamiento 1238 Solenoide de puente #2 de la bomba del alzamiento

(45)

1239 Control del alzamiento al solenoide de la carga del tanque 1240 Control del alzamiento al solenoide de Rod del tanque 1241 Bomba del alzamiento al solenoide de la carga de control 1242 Bomba del alzamiento al solenoide de Rod de control 1243 El sistema experimental del alzamiento permite el solenoide 1244 Solenoide de liberación de la etapa de la transmisión segunda 1245 Relais del corrimiento del acumulador

1246 Sensor de la presión del final de culata del alzamiento

1247 Sensor de la presión del final de Rod del cilindro del alzamiento 1248 Solenoide del retardador

1250 Módulo de comunicación alejada 1251 Señal del R-Terminal del alternador 1266 Lámpara de diagnóstico

1267 Lámpara inferior del nivel del líquido refrigerador 1268 Lámpara indicadora del mantenimiento

1269 Interruptor de la presión de los frenos de servicio de operador 1270 Sensor de temperatura de la entrada de Turbo

1271 Sensor final de la presión del lubricante de la impulsión 1272 Interruptor de presión del acumulador del aceite del freno 1273 Módulo de control del chasis

1274 Señal de la operación de máquina 1275 Tazón de fuente encima del solenoide 1276 Del tazón de fuente solenoide abajo 1277 Solenoide del aumento del delantal 1278 El delantal baja el solenoide 1279 El eyector remite el solenoide 1280 Solenoide reverso del eyector

(46)

1282 Sensor de posición de la palanca del delantal 1283 Sensor de posición de la palanca del eyector

1284 Sensor de posición de la palanca de la velocidad del elevador 1285 El taladro remite el solenoide

1286 Solenoide reverso del taladro

1287 Solenoide de la velocidad del elevador 1288 Solenoide de la fianza

1289 Solenoide del tirón del amortiguador 1290 Interruptor de flotador del delantal 1291 Interruptor de la fianza

1292 Interruptor del asimiento del engranaje 1293 Interruptor del tirón del amortiguador 1294 Lámpara de vuelta del eyector

1295 Lámpara del flotador del delantal 1296 Lámpara selecta del modo del tractor 1297 Lámpara selecta del modo del raspador 1298 Todos los solenoides del instrumento 1299 El elevador permite el solenoide 1300 Solenoide de la dirección del elevador

1301 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #1 1302 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #2 1303 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #3 1304 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #4 1305 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #5 1306 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #6 1307 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #7 1308 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #8 1309 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #9

(47)

1310 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #10 1311 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #11 1312 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #12 1313 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #13 1314 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #14 1315 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #15 1316 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #16 1317 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #17 1318 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #18 1319 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #19 1320 Solenoide de la válvula de la admisión del gas del cilindro (GAV) #20 1321 Interruptor de límite del resbalón del taladro

1322 Interruptor reverso del taladro

1323 Solenoide del límite del resbalón del taladro 1324 Interruptor de modo de operación de Autodig 1325 Interruptor del disparador de Autodig

1326 Código de localización del ECM

1327 Sensor de posición izquierdo del pedal de freno 1328 Sensor de posición derecho del pedal de freno 1329 Interruptor izquierdo del pedal de freno 1330 Interruptor correcto del pedal de freno 1331 Izquierdo abajo forzar permite el solenoide 1332 La derecha abajo fuerza permite el solenoide 1333 Izquierdo abajo forzar el solenoide proporcional

1334 Enderezar abajo del solenoide proporcional de la fuerza 1391 Conductor disuasivo #1 de la salida del hurto

1392 Conductor disuasivo #2 de la salida del hurto 1393 El conductor de la salida permite la línea

Figure

Actualización...

Referencias

Actualización...

Related subjects :
