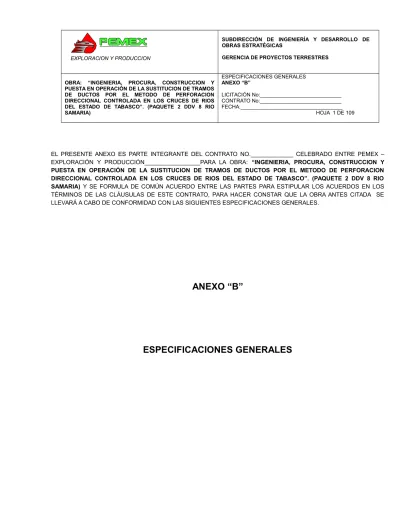

EXPLORACION Y PRODUCCION

SUBDIRECCIÓN DE INGENIERÍA Y DESARROLLO DE OBRAS ESTRATÉGICAS

GERENCIA DE PROYECTOS TERRESTRES

OBRA: “INGENIERIA, PROCURA, CONSTRUCCION Y PUESTA EN OPERACIÓN DE LA SUSTITUCION DE TRAMOS DE DUCTOS POR EL METODO DE PERFORACION DIRECCIONAL CONTROLADA EN LOS CRUCES DE RIOS DEL ESTADO DE TABASCO”. (PAQUETE 2 DDV 8 RIO SAMARIA) ESPECIFICACIONES GENERALES ANEXO “B” LICITACIÓN No:____________________________ CONTRATO No:____________________________ FECHA:___________________________________ HOJA 1 DE 109

EL PRESENTE ANEXO ES PARTE INTEGRANTE DEL CONTRATO NO._____________ CELEBRADO ENTRE PEMEX – EXPLORACIÓN Y PRODUCCIÓN_________________PARA LA OBRA: “INGENIERIA, PROCURA, CONSTRUCCION Y

PUESTA EN OPERACIÓN DE LA SUSTITUCION DE TRAMOS DE DUCTOS POR EL METODO DE PERFORACION DIRECCIONAL CONTROLADA EN LOS CRUCES DE RIOS DEL ESTADO DE TABASCO”. (PAQUETE 2 DDV 8 RIO SAMARIA) Y SE FORMULA DE COMÚN ACUERDO ENTRE LAS PARTES PARA ESTIPULAR LOS ACUERDOS EN LOS

TÉRMINOS DE LAS CLÁUSULAS DE ESTE CONTRATO, PARA HACER CONSTAR QUE LA OBRA ANTES CITADA SE LLEVARÁ A CABO DE CONFORMIDAD CON LAS SIGUIENTES ESPECIFICACIONES GENERALES.

ANEXO “B”

(2)

INDICE GENERAL

1.0. ANTECEDENTES. 2.0. DEFINICIONES.

3.0. RESPONSABILIDADES DEL CONTRATISTA.

3.1. CUMPLIMIENTO TÉCNICO. 3.2. MATERIALES Y EQUIPOS. 3.3. CONSTRUCCIÓN. 3.4. INGENIERÍA. 3.5. TOLERANCIA Y ACABADOS. 3.6. INSPECCIÓN Y PRUEBAS. 3.7. CARGA Y TRANSPORTACION. 3.7.1. RESPONSABILIDAD.

3.7.2. EMBALAJE PARA TRANSPORTE Y ENTREGA.

3.8. NOTIFICACIONES DE CUMPLIMIENTO DEL CONTRATISTA. 3.9. RECEPCIÓN DE LOS TRABAJOS.

3.10. ASPECTOS DE SEGURIDAD INDUSTRIAL Y PROTECCIÓN AMBIENTAL. 3.10.1. SEGURIDAD INDUSTRIAL.

3.10.2. CONDICIONANTES SEÑALADAS POR LA AUTORIDAD AMBIENTAL.

4.0. CANTIDADES ESTIMADAS DE OBRA.

5.0. CODIGOS, NORMAS Y ESPECIFICACIONES APLICABLES.

5.1. CODIGOS Y NORMAS.

5.2. ESPECIFICACIONES DEL PROYECTO.

5.3. EPECIFICACIONES DE LA INFRAESTRUCTURA QUE DEBERA DE CONSIDERAR EL LICITANTE PARA EL PERSONAL DE PEP.

(3)

5.3.1.1. SUMINISTROS POR EL CONTRATISTA.

5.3.2. SERVICIOS Y SUMINISTROS POR EL CONTRATISTA.

6.0. LIMPIEZA GENERAL DE LA OBRA.

7.0. PARTES DE LA OBRA QUE SE PODRAN SUB-CONTRATAR. 8.0. BITÁCORA ELECTRÓNICA DE OBRA (ANEXO BEO).

(4)

1.0. ANTECEDENTES.

DURANTE EL PERIODO DE CONTINGENCIA POR LAS INUNDACIONES, LA POBLACION QUE SE VIO AFECTADA SE ESTIMO EN UN MILLON DE PERSONAS, COMO CONSECUENCIA DE ESTO, SE GENERARON INFINIDADES DE PROBLEMAS SOCIALES, DE SALUD, ECONOMICOS Y ECOLOGICOS SEVEROS, QUE PARALIZARON LA MAYOR PARTE DE LAS ACTIVIDADES DE LA CAPITAL DEL ESTADO Y AREAS ALEDAÑAS. LOS DAÑOS MAS IMPORTANTES SE PRESENTARON EN LA ZONA URBANA DE LA CIUDAD DE VILLAHERMOSA, LA CUAL SE INUNDO EN UN 80% DE SU TERRITORIO, CON EL DESBORDAMIENTO DE LOS RIOS GRIJALVA Y CARRIZAL, AUNADO A LA LLUVIA LOCAL QUE SE PRESENTO EN LA ZONA, DEJARON INCOMUNICADAS LAS VIAS DE COMUNICACIÓN. LA FALLA EN EL SISTEMA DE PROTECCION DIO LUGAR A LA INUNDACION QUE SE PRESENTO, AL ROMPERSE BORDOS Y DIQUES DEBIDO A UNA COMBINACION DE SITUACIONES NATURALES (ZONAS DE TURBA) Y GENERADAS POR EL HOMBRE (CONSTRUCCION DE CARRETERAS, BORDOS, ETC.) ACRECENTADAS A LO LARGO DE LOS AÑOS.

POR LA GRAVEDAD DE LAS INUNDACIONES Y CON LA FINALIDAD DE PREVENIR EN UN FUTURO ESTOS INCIDENTES, LOS GOBIERNOS FEDERAL Y ESTATAL ELABORARON EL “PLAN HIDRICO INTEGRAL PARA TABASCO” (PHIT), PARA LO CUAL SE ACORDO SU EJECUCION, QUE SERA COORDINADO POR PARTE DE LA COMISION NACIONAL DEL AGUA (CONAGUA), INICIANDO A PARTIR DEL 18 DE ABRIL DE 2008, CON LA INTERVENCION DEL INSTITUTO DE INGENIERIA DE LA UNAM, INTEGRANDOLO EN TRES ETAPAS COMO PARTE DE LAS ACCIONES A CUBRIR.

PEMEX Y EL PLAN HIDRICO DEL ESTADO DE TABASCO.

COMO PARTE DE LAS ESTRATEGIAS DE MERCADO Y DE NEGOCIO CON LAS QUE PEMEX CUENTA, PARA MANTENERSE COMO EMPRESA LIDER EN EL TRANSPORTE, DISTRIBUCION Y COMERCIALIZACION DE HIDROCARBUROS Y SUS DERIVADOS, ES ESENCIAL QUE SE CUENTE CON LA SUFICIENTE INFRAESTRUCTURA, PARA REALIZAR SUS ACTIVIDADES DE DISTRIBUCION DE HIDROCARBUROS A CLIENTES FINALES, DE MANERA OPORTUNA, EFICAZ Y DE CALIDAD. GRAN PARTE DE ESTA INFRAESTRUCTURA LA CONFORMA UNA EXTENSA RED DE DUCTOS ESTABLECIDA NO SOLO EN TERRITORIO TABASQUEÑO, SINO EN MUCHOS ESTADOS DE LA REPUBLICA MEXICANA, SIENDO ESTA RED INDISPENSABLE PARA EL SUMINISTRO DE LOS INSUMOS PARA LA INDUSTRIA, PARA LA GENERACION DE

(5)

ENERGIA ELECTICA Y EL CONSUMO DOMESTICO PRINCIPALMENTE, Y ESTO ES PARTE FUNDAMENTAL PARA EL DESARROLLO DEL PAIS.

CONSCIENTE DE QUE EL TERRITORIO DEL ESTADO DE TABASCO, LO COMPONEN EN MAS DEL 60 % CUERPOS DE AGUA (LAGUNAS, RIOS, ARROYOS, ETC.), PEMEX SE VE EN LA IMPERIOSA NECESIDAD DE HACER USO DE ESTOS CUERPOS, PRINCIPALMENTE LOS RIOS, PARA ESTABLECER LOS CRUCES QUE SE REQUIEREN PARA INTEGRAR SU RED DE DISTRIBUCION DE HIDROCARBUROS POR DUCTOS.

CONSIDERANDO LA IMPORTANCIA DEL DESARROLLO Y CONCLUSION DE LAS OBRAS DEL PLAN DE ACCION INMEDIATA (PAI), LA CONAGUA EXHORTA A PEMEX, A PARTICIPAR EN ESTE PROYECTO DE MANERA CONJUNTA, A TRAVES DE LA REUBICACION DE LOS DUCTOS EN LOS CRUCES DE LOS RIOS, MEDIANTE EL METODO DE PERFORACION DIRECCIONAL CONTROLADA.

DERIVADO DE LO ANTERIOR, PEMEX IMPLEMENTA UN PROGRAMA PARA CORREGIR LOS CRUCES DE LOS DUCTOS, EN LOS RIOS QUE PERMITAN EL DESARROLLO DE LOS TRABAJOS DEL PLAN HIDRICO INTEGRAL DE TABASCO.

OBJETIVO:

- GARANTIZAR LA SEGURIDAD Y CONTINUIDAD OPERATIVA DE LOS DUCTOS DE TRANSPORTE DE HIDROCARBUROS DE LA REGION SUR EN LOS CRUCES DE LOS RIOS COADYUVANDO CON EL CUMPLIMIENTO DEL PLAN HÍDRICO INTEGRAL DE TABASCO (PHIT), FACILITANDO LOS TRABAJOS DE DRAGADO DEL RÍO SAMARIA, PARA MEJORAR LOS ESCURRIMIENTOS DE AGUA, DISMINUYENDO EL IMPACTO DE LAS INUNDACIONES EN LAS ÁREAS URBANAS Y SUB-URBANAS DEL ESTADO DE TABASCO..

DESCRIPCION DE LA OBRA:

LA OBRA CONSIDERA LA CONSTRUCCION DE CRUCES DIRECCIONALES, PARA LA SUSTITUCION DE LA TUBERIA DE DOS DUCTOS (GASODUCTO DE 24”Ø B.P. Bateria Iride- Samaria II Y GASODUCTO DE 36”Ø Bateria Pijije-Samaria II) QUE ATRAVIEZAN EL RIO SAMARIA Y QUE TRANSPORTAN LA PRODUCCION DE HIDROCARBUROS DE LAS REGIONES SUR Y MARINA SUROESTE.

ASI MISMO, LA OBRA CONSIDERA EL DESMANTELAMIENTO DE CADA UNO DE LOS DUCTOS INDICADOS EN EL PARRAFO ANTERIO, ASI COMO TAMBIEN TRES DUCTOS QUE SE ENCUENTRAN FUERA DE OPERACIÓN ALOJADOS EN EL LECHO DEL RIO, CONSIDERADOS EN LAS BASES DE USUARIOS.

TAMBIEN, CONSIDERA LA CONSTRUCCION DE INSTALACIONES SUPERFICIALES (INTALACION DE VALVULAS DE SECCIONAMIENTO ENTRE OTROS), EN LAS MARGENES DE LOS RIOS, QUE SEAN DETERMINADAS POR LA INGENIERIA.

(6)

DENTRO DEL PROCESO DE LA ELABORACION DE LA INGENIERIA, SE TENDRA INTERACCION CONTINUA ENTRE EL AREA USUARIA Y EL AREA EJECUTORA, PARA EFECTOS DE REVISION Y VALIDACION.

ALCANCE DEL PROYECTO:

SUSTITUCIÓN Y DESMANTELAMIENTO DE DOS DUCTOS EN LOS CRUCES DEL RÍO SAMARIA, UTILIZANDO EL MÉTODO DE PERFORACIÓN DIRECCIONAL CONTROLADA, TODO ESTO CON LA FINALIDAD DE GARANTIZAR LA OPERACIÓN SEGURA, CONTINÚA Y CONFIABLE DEL TRANSPORTE Y LA DISTRIBUCIÓN DE HIDROCARBUROS, ASI COMO TAMBIEN EL DESMANTELAMIENTO DE TRES DUCTOS QUE SE ENCUENTRAN FUERA DE OPERACIÓN,MEDIANTE LO SIGUIENTE:

a. DESARROLLAR LAS INGENIERÍAS RESPECTIVAS, CONSIDERANDO LA CONSTRUCCIÓN Y DESMANTELAMIENTO DE LOS CRUCES DE LOS DUCTOS EN LOS RÍOS DEL ESTADO DE TABASCO, INDICADOS EN LA TABLA 1.

b. EFECTUAR LOS ESTUDIOS, ANÁLISIS E INFORMACIÓN COMPLEMENTARIA SIGUIENTE:

 ANÁLISIS DEL DESPLAZAMIENTO DE MÁRGENES DE LOS RÍOS.  ESTADÍSTICAS DE NIVELES DE LOS RÍOS PARA ESTOS DUCTOS.

 MECÁNICA DE SUELOS EN AMBAS MÁRGENES Y EN EL CENTRO DEL RIO.

 EFECTUAR EL LEVANTAMIENTO DETALLADO (BATIMETRÍA, HIDROLOGICO, HIDRAULICO Y DE SOCAVACION), PARA CORROBORAR LA POSICIÓN DE DE LOS DUCTOS EXISTENTES EN CADA UNO DE LOS CRUCES. CON OFICIO GTDH-60000-CMD-17-2011, DE FECHA 5 DE ENERO DE 2011, SE ENVIÓ LA INFORMACIÓN (SIDOE, GCM-RS Y PGPB), DE LAS BATIMETRÍAS REALIZADAS PARA QUE SE TOMEN COMO REFERENCIA.

 DURANTE EL DESARROLLO DE LA INGENIERÍA BÁSICA DEL PROYECTO, SE DEBERÁN ACTUALIZAR LOS ANÁLISIS DE CROMATOGRAFÍAS DE LAS CORRIENTES DE GAS Y ANÁLISIS FÍSICO QUÍMICOS DE LAS CORRIENTES DE ACEITE. LA INFORMACIÓN RELACIONADA CON LAS CARACTERIZACIONES Y LAS CROMATOGRAFÍAS DE LAS CORRIENTES MANEJADAS EN CADA UNO DE LOS DUCTOS CONSIDERADOS EN LAS BASES DE USUARIO, SE INCLUYEN EN EL ANEXO 1, PARA QUE SE TOMEN COMO REFERENCIA.

c. CONSIDERAR EL DESMANTELAMIENTO DE LAS LÍNEAS QUE QUEDARAN SIN USO UNA VEZ QUE SEAN EFECTUADOS LOS CRUCES DIRECCIONALES DE LOS DOS DUCTOS PROGRAMADOS DEBIENDO PARA ELLO LLEVAR A CABO LA LIMPIEZA INTERIOR Y EL INERTIZADO DE LOS MISMOS. ADEMAS TRES DE LOS DUCTOS QUE ACTUALMENTE ESTAN FUERA DE OPERACIÓN, EL CUAL NO SE LE CONSIDERAN LA CONSTRUCCION DE SU CRUCE DIRECCIONAL, PERO SI SE DEBERA CONSIDERAR SU DESMANTELAMIENTO.

(7)

d. EL EJECUTOR DE LA OBRA, ESTÁ OBLIGADO A RESTABLECER LOS DAÑOS GENERADOS EN

LAS ÁREAS DONDE SE EJECUTARAN LOS TRABAJOS.

e. ESTE PROYECTO DEBERÁ EJECUTARSE CONSIDERANDO LA APLICACIÓN DEL SSPA EN TODO SU CONTEXTO.

f. ESTA OBRA SERÁ EJECUTADA POR DOS ÁREAS: SUBDIRECCIÓN DE INGENIERÍA Y OBRAS ESTRATÉGICAS (SIDOE) Y LA GERENCIA DE CONSTRUCCIÓN Y MANTENIMIENTO REGIÓN SUR (GCM). EN LA TABLA 1 SE INDICAN LOS DUCTOS Y EL ÁREA RESPONSABLE INDICADA.

Tabla 1 Capacidad y condiciones de operación de los diferentes ductos y área responsable de la ejecución de las Obras.

CUERPO DE

AGUA DUCTO MBPD MMPCDFLUJO PRESIÓNKg/cm2 TEMPERATURA_°C OBSERVACIONES

Río Samaria

1.- Gasoducto de 24” Ø B.P.

Bateria Iride – Samaria II 80 4-6 40

DDV-8 SIDOE 2.- Gasoducto de 36” Ø Bateria Pijije – Samaria II 800-850 82-84 36 DDV-8 SIDOE By pass Gasoducto de 24”Ø

A.P. Oxiacaque – Iride – Samaria II FUERA DE OPERACIÓN (DESMANTELAMIENTO) DDV-8 SIDOE Gasoducto de 24” Ø Oxiacaque – Iride – Samaria II

DDV-8 SIDOE Linea de Bombeo Neumatico

10” Ø A.T. Samaria 42 – A.T. Bateria Iride

DDV-8 SIDOE

UBICACION

Tabla 2 Coordenadas UTM aproximadas de la obra.

CUERPO DE AGUA DUCTO LONGITUD LATITUD

Río Samaria

1.- Gasoducto de 24” Ø B.P. Bateria

Iride – Samaria II -93.08735326340 18.01330760040

2.- Gasoducto de 36” Ø Bateria Pijije –

Samaria II -93.08739668320 18.01335988610

By pass Gasoducto de 24”Ø A.P. Oxiacaque – Iride – Samaria II Gasoducto de 24” Ø Oxiacaque – Iride – Samaria II

Linea de Bombeo Neumatico 10” Ø A.T. Samaria 42 – A.T. Bateria Iride

Nota.- Estas coordenadas son referenciales, la ingeniería deberá determinar la ubicación exacta.

(8)

"PEP": SIGNIFICA PEMEX-EXPLORACIÓN Y PRODUCCIÓN.

“SUPERVISOR”: SE LLAMARÁ LA SUPERVISIÓN O EL SUPERVISOR A LA DEPENDENCIA DE PEP O AL

REPRESENTANTE AUTORIZADO, ENCARGADO DE VIGILAR QUE LOS TRABAJOS SE EJECUTEN DE ACUERDO CON LAS ESPECIFICACIONES DEL CONTRATO Y ESTARÁ FACULTADO PARA APROBAR (POR ESCRITO) LOS PLANOS DEL PROYECTO, MODIFICACIONES DE LOS MISMOS, AUTORIZAR LA COMPRA DE MATERIALES Y SUMINISTRO DE SERVICIOS QUE NO ESTÉN INCLUIDOS DENTRO DE LAS ESPECIFICACIONES Y ADEMÁS INSPECCIONAR Y APROBAR TODO EL TRABAJO EJECUTADO. TENDRÁ LIBRE ACCESO A TALLERES, PATIOS, ETC., DE EL CONTRATISTA, PARA PODER LLEVAR A CABO SUS FUNCIONES

"CONTRATISTA": SIGNIFICA NOMBRE DEL LICITANTE GANADOR, SUS REPRESENTANTES AUTORIZADOS,

SUCESORES Y PERSONAS ASIGNADAS PERMITIDAS.

"PROYECTO": SIGNIFICA PARA ESTE CASO EN PARTICULAR, EL PROYECTO DE: “INGENIERIA, PROCURA, CONSTRUCCION Y PUESTA EN OPERACIÓN DE LA SUSTITUCION DE TRAMOS DE DUCTOS POR EL METODO DE PERFORACION DIRECCIONAL CONTROLADA EN LOS CRUCES DE RIOS DEL ESTADO DE TABASCO”. (PAQUETE 2 DDV 8 RIO SAMARIA)” EL CUAL SE REALIZARA BAJO EL CONTRATO DE REFERENCIA.

"TRABAJO": SIGNIFICA TODAS LAS ACTIVIDADES DECLARADAS O IMPLÍCITAS QUE DEBEN SER

REALIZADAS POR EL CONTRATISTA, SEGÚN SE REQUIERE EN LOS "DOCUMENTOS DE CONTRATO."

"DOCUMENTOS DE CONTRATO": SIGNIFICA TODOS LOS COMPONENTES DOCUMENTALES DE ESTE

CONTRATO.

"DEBE": SIGNIFICA QUE SE REQUIERE QUE EL CONTRATISTA REALICE LAS TAREAS DE ACUERDO CON LAS

INDICACIONES.

"REQUERIMIENTOS TÉCNICOS": SIGNIFICA QUE SE REFIEREN A TODOS LOS REQUERIMIENTOS TÉCNICOS

INCLUIDOS EN LOS ANEXOS A, B, B-1, C, ESPECIFICACIONES TÉCNICAS Y AL CONTENIDO TOTAL DE LA BASES TÉCNICAS.

“ESPECIFICACIONES GENERALES”: EL CONJUNTO DE CONDICIONES GENERALES QUE PEP TIENE

ESTABLECIDAS PARA LA EJECUCIÓN DE OBRAS, INCLUYENDO LAS QUE DEBEN APLICARSE PARA LA REALIZACIÓN DE ESTUDIOS, PROYECTOS, EJECUCIÓN, EQUIPAMIENTO, PUESTA EN SERVICIO,

(9)

MANTENIMIENTO Y SUPERVISIÓN, QUE COMPRENDEN LA FORMA DE MEDICIÓN Y LA BASE DE PAGO DE LOS CONCEPTOS DE TRABAJO.

“ESPECIFICACIONES PARTICULARES”: SON EL CONJUNTO DE REQUISITOS EXIGIDOS POR LAS

DEPENDENCIAS Y ENTIDADES PARA LA REALIZACIÓN DE CADA OBRA, MISMAS QUE MODIFICAN, ADICIONAN O SUSTITUYEN A LAS ESPECIFICACIONES GENERALES.

“ESPECIFICACIONES TÉCNICAS DE EQUIPO PAQUETE”: REQUERIMIENTOS ESPECÍFICOS PARA EL DISEÑO

Y FABRICACIÓN DE EQUIPOS PAQUETES Y SISTEMAS.

“PRUEBAS EN SITIO DE LA OBRA”: CUANDO UN TRABAJO ESTE TERMINADO EN CONCORDANCIA CON LOS

REQUISITOS Y ESPECIFICACIONES DEL CONTRATO Y LA SUPERVISIÓN DE OBRA HAYA EXPEDIDO Y/O OTORGADO EL CERTIFICADO DE TERMINACIÓN MECÁNICA; SE DEBERÁN EFECTUAR LAS PRUEBAS ELÉCTRICAS Y MECÁNICAS REQUERIDAS PARA CONSTATAR LA FUNCIONALIDAD DEL EQUIPO, Y/O SISTEMA Y LA INSTALACIÓN.

“HABILITADO”: REALIZAR TODOS LOS PRELIMINARES O TRABAJOS PREVIOS A LOS ALCANCES DE

PREFABRICADO.

“SISTEMA”: CONJUNTO DE EQUIPOS, TUBERÍAS, CABLES E INSTRUMENTOS AGRUPADOS QUE PERMITEN

LA OPERACIÓN INDIVIDUAL DE UNA SECCIÓN DEL PROYECTO. POR EJ. SISTEMA ELECTRICO.

“TERMINACIÓN MECÁNICA”: ES UN PUNTO DE MEDICIÓN DE LA CALIDAD DONDE PUEDE DEMOSTRARSE

QUE EL SISTEMA O SUBSISTEMA HA SIDO CONSTRUIDO DE ACUERDO CON LAS ESPECIFICACIONES Y REQUERIMIENTOS DE VERIFICACIÓN INCLUYENDO PRUEBAS SIN ENERGÍA ELÉCTRICA Y CARTAS DE VERIFICACIÓN (REGISTRO DE PRUEBA DE INSPECCIÓN TIPO “A”). CERTIFICADO DE TERMINACIÓN MECÁNICA.

“PRUEBAS DE FUNCIONALIDAD” (PRECOMISIONAMIENTO): VALIDACIÓN DE LA CAPACIDAD DE OPERACIÓN

DEL SISTEMA, COMO RESULTADO DE LAS PRUEBAS CON ENERGÍA ELÉCTRICA PARA ASEGURAR LA FUNCIONALIDAD DE LOS COMPONENTES INDIVIDUALES Ó DE EQUIPOS, INCLUYENDO SU INSTRUMENTACIÓN, ROTACIÓN DE MOTORES, REVISIÓN DE LAZOS DE CONTROL ENERGIZADOS, PRUEBA DE FUGAS EN EL SISTEMA Y VALIDACIÓN MEDIANTE CARTAS DE REVISIÓN (REGISTRO DE PRUEBA DE INSPECCIÓN TIPO “B”).

(10)

“PRUEBAS DINÁMICAS” (COMISIONAMIENTO): SON LAS PRUEBAS DE UN SISTEMA O SUBSISTEMA PARA

DEMOSTRAR QUE ÉSTE OPERA DE ACUERDO CON LOS PARÁMETROS DE DISEÑO, PARA ELLO PUEDEN UTILIZARSE MEDIOS DE PRUEBA Ó MEDIOS OPERATIVOS. LOS SISTEMAS AUXILIARES COMO LA GENERACIÓN DE ENERGÍA ELÉCTRICA SE CLASIFICAN COMO SISTEMAS TERMINADOS DESPUÉS DE CONCLUIR LAS PRUEBAS DINÁMICAS SE VALIDA MEDIANTE ATESTIGUAMIENTO CONTRA LOS PASOS DE UN PROCEDIMIENTO DE PRUEBA PREVIAMENTE REVISADO POR PEP. CERTIFICADO DE ACEPTACIÓN.

“ARRANQUE”: ES LA PUESTA EN SERVICIO DEL PROYECTO DE: “INGENIERIA, PROCURA, CONSTRUCCION Y PUESTA EN OPERACIÓN DE LA SUSTITUCION DE TRAMOS DE DUCTOS POR EL METODO DE PERFORACION DIRECCIONAL CONTROLADA EN LOS CRUCES DE RIOS DEL ESTADO DE TABASCO” (PAQUETE 2 DDV 8 RIO SAMARIA)” LA VALIDACIÓN ES POR ATESTIGUAMIENTO DE LA PRUEBA, CONTRA UN PROCEDIMIENTO PREVIAMENTE REVISADO POR PEP.

“PRUEBA DE DESEMPEÑO”: ACTIVIDAD POSTERIOR AL ARRANQUE DE UNA INSTALACIÓN O LA PUESTA EN

SERVICIO DE UN SISTEMA/CIRCUITO/DUCTO, Y QUE TIENE POR OBJETO VERIFICAR EL RENDIMIENTO DEL MISMO, DE ACUERDO A LAS ESPECIFICACIONES DE DISEÑO. LA VALIDACIÓN ES POR ATESTIGUAMIENTO CONTRA UN PROCEDIMIENTO DE PRUEBA DE DESEMPEÑO PREVIAMENTE REVISADO POR PEP.

“LISTA DE PENDIENTES”: DESCRIBE LOS CONCEPTOS DE TRABAJO AUN NO CONCLUIDOS O LAS

DESVIACIONES DE LA OBRA, IDENTIFICADAS DESPUÉS QUE EL CONTRATISTA NOTIFICA LA TERMINACIÓN MECÁNICA DEL SISTEMA. EL CONTRATISTA ES EL RESPONSABLE DE LA ATENCIÓN O CONCLUSIÓN DE LOS MISMOS.

“MBLS”: MIL BARRILES.

“MMBLS”: MILLÓN Ó MILLONES DE BARRILES.

3.0. RESPONSABILIDADES DEL CONTRATISTA.

A) EL CONTRATISTA ESTA OBLIGADO EN TODO MOMENTO A EVITAR DAÑOS A LAS INSTALACIONES EXISTENTES DE PEMEX-EXPLORACION Y PRODUCCION Y A LA DE TERCEROS, Y ACEPTA LLEVAR A CABO EL TRABAJO MOTIVO DE ESTE CONTRATO PARA QUE DE NINGUNA FORMA INTERFIERA EN LA OPERACIÓN CONSTANTE Y SEGURA DE OTRAS INSTALACIONES, A MENOS QUE SE OBTENGA

(11)

PREVIAMENTE UN PERMISO POR ESCRITO DEL SUPERVISOR. EL CONTRATISTA ES RESPONSABLE DE RECLAMACIONES POR PARTE DE PEMEX-EXPLORACION Y PRODUCCION DE CUALQUIER DAÑO A SUS INSTALACIONES PROVOCADAS POR ACCIDENTES DEL CONTRATISTA, SUS AGENTES, TRABAJADORES O EMPLEADOS Y EL CONTRATISTA DEBE PROTEGER A PEMEX- EXPLORACION Y PRODUCCION DE TODAS LAS RECLAMACIONES RESULTANTES POR DAÑOS A TERCEROS EN SUS INSTALACIONES POR CAUSA DE DICHAS ACCIONES.

B) EL CONTRATISTA AL INICIO DEL CONTRATO, DEBE ENTREGAR AL SUPERVISOR DE PEP, LA DOCUMENTACION COMPROBATORIA REQUERIDA, PARA SUSTENTAR LA CAPACIDAD TECNICA Y EXPERIENCIA DE TÉCNICOS, OPERARIOS ESPECIALISTAS SOBRE LOS TRABAJOS EN LOS QUE HAN PARTICIPADO Y LA CATEGORIA DE LOS MISMOS.

TODO EL PERSONAL DE CONTRATISTAS QUE LABORE DENTRO DE LAS INSTALACIONES DE PEMEX EXPLORACION Y PRODUCCIÓN, DEBE ACREDITAR ANTE EL SUPERVISOR DEL CONTRATO QUE CUENTA CON CAPACITACION EN SEGURIDAD Y PROTECCION AMBIENTAL, SATISFACIENDO AL MENOS CON LOS REQUISITOS DEL CURSO BÁSICO DE SEGURIDAD DE PEP Ó SU EQUIVALENTE PARA INSTALACIONES TERRESTRES; PARA ESTE CASO SE DEBERA DE INCLUIR SU INTEGRACIÓN. C) EL CONTRATISTA DEBE ACTUALIZAR LOS DOCUMENTOS DEL PAQUETE DE INGENIERÍA DE

DETALLE, GENERANDO LA INGENIERIA COMO ESTA CONSTRUIDO (AS-BUILT).

D) EL CONTRATISTA DEBERÁ PROPORCIONAR, INVARIABLEMENTE, TODA LA INFORMACIÓN GENERADA EN IDIOMA ESPAÑOL.

E) INGENIERÍA DE DETALLE:

PEP ENTREGARÁ AL CONTRATISTA CROQUIS DE INTERCONEXIONES Y CRUCES DIRECCIONAL (LA INFORMACION PROPORCIONADA ES UNICAMENTE DE REFERENCIA),LA CONTRATISTA REALIZARA LA INGENIERIA DE DETALLE DE MODO QUE ÉL MISMO PUEDA LLEVAR A CABO LO SIGUIENTE:

 LA INTERPRETACION DE LA INGENIERÍA PARA SU CUANTIFICACION.  PROCURA.

 CONSTRUCCIÓN.

 INTEGRACIÓN DEL PROYECTO CON LAS INSTALACIONES EXISTENTES, TANTO PARA CORRIENTES DE PROCESO COMO PARA SERVICIOS AUXILIARES.

 ARRANQUE Y PRUEBAS DE GARANTÍA.

 PREPARACIÓN DEL MANUAL DE OPERACIÓN DETALLADO.  ENTRENAMIENTO DE PERSONAL.

(12)

 INFORME DENOMINADO MEMORIA TECNICA JUSTIFICATIVA (MTJ) PARA GESTIONAR ANTE LA SECRETARIA DE MEDIO AMBIENTE Y RECURSOS NATURALES (SEMARNAT) LA EXENCION DE PRESENTACION DE LA MANIFESTACION DE IMPACTO AMBIENTAL, CON BASE AL ARTICULO 6TO Y 4TO TRANSITORIO DEL REGLAMENTO DE LA LEY GENERAL DEL EQUILIBRIO ECOLOGICO Y PROTECCION AL AMBIENTE EN MATERIA DE EVALUACION DEL IMPACTO AMBIENTAL. PARA LOS TRABAJOS DE “INGENIERIA, PROCURA, CONSTRUCCION Y PUESTA EN OPERACIÓN DE LA SUSTITUCION DE TRAMOS DE DUCTOS POR EL METODO DE PERFORACION DIRECCIONAL CONTROLADA EN LOS CRUCES DE RIOS DEL ESTADO DE TABASCO” (PAQUETE 2 DDV 8 RIO SAMARIA).

 LA INGENIERIA COMPLEMENTARIA POR LA CONTRATISTA DE LAS ESPECIALIDADES CORRESPONDIENTES AL PROYECTO

F) EL CONTRATISTA SUMINISTRARÁ EL PAQUETE DE REQUISICIONES QUE PROVEERÁ LOS DATOS SUFICIENTES DEL EQUIPO, DE MODO QUE ÉL MISMO PUEDA LLEVAR A CABO LO SIGUIENTE:  PROCURA DE TODOS LOS EQUIPOS.

 PROCURA DE TODOS LOS ACCESORIOS, TUBERÍAS, VALVULAS, INSTRUMENTOS, ESTRUCTURAS, ETC.

 PROCURA DE TODOS LOS MATERIALES REQUERIDOS PARA LA CONSTRUCCIÓN.

G) EL CONTRATISTA DEBERA SUMINISTRAR TODOS LOS MATERIALES Y EQUIPOS SOLICITADOS EN LOS ANEXOS B1 Y C.

3.1. CUMPLIMIENTO TÉCNICO.

REQUISITOS GENERALES

EL CONTENIDO DE ESTE ANEXO “B”, ASÍ COMO LAS ESPECIFICACIONES DEL PROYECTO DENTRO DE LOS ANEXOS “A”, “B-1” Y “SECCIÓN 3 PARTE TÉCNICA” CONFORMAN LOS REQUISITOS TÉCNICOS.

TODO EL TRABAJO SERÁ EN ESTRICTO ACUERDO CON LOS REQUISITOS E INSTRUCCIONES TÉCNICAS SUMINISTRADOS POR PEP. CUALQUIER EXCEPCIÓN INCLUYENDO LA SUSTITUCIÓN DE INCISOS O PARTIDAS QUE LA CONTRATISTA CONSIDERASE “EQUIVALENTES”, SERÁN APROBADOS POR ESCRITO POR PEP PREVIAMENTE A LA EJECUCIÓN DE CUALQUIER TRABAJO O ADQUISICIÓN. CUALQUIER TRABAJO

(13)

CORRECTIVO O COMPRA DE MATERIALES RESULTANTE DEL INCUMPLIMIENTO POR PARTE DE LA CONTRATISTA, NO SERÁ OBJETO DE PAGO ALGUNO ADICIONAL POR PARTE DE PEP.

 MATERIALES Y EQUIPOS  CONSTRUCCIÓN

 INSPECCIONES Y PRUEBAS  CARGA Y TRANSPORTACIÓN  RECEPCIÓN DE LOS TRABAJOS

 OFICINA DE CAMPO DE LA CONTRATISTA  OFICINA DE CAMPO PARA PEMEX

3.2. MATERIALES Y EQUIPOS.

EL CONTRATISTA PROPORCIONARA TODOS LOS INSTRUMENTOS, MATERIALES Y EQUIPOS NECESARIOS Y SUFICIENTES DE FABRICACIÓN NUEVA (SIN USO PREVIO) PARA EJECUTAR LA TOTALI DAD DE LA OBRA, A ENTERA SATISFACCIÓN DE PEP.

EL CONTRATISTA ES RESPONSABLE DEL DISEÑO FINAL DE LOS ARREGLOS DE TUBERIAS, TRAMPAS DE DIABLOS, MATERIALES Y EQUIPOS Y DEBERÁ ENTREGAR EL DISEÑO MECÁNICO Y DIBUJOS DE TALLER PARA SU REVISIÓN.

EN CASO DE QUE ALGÚN INSTRUMENTO, MATERIAL O EQUIPO SUMINISTRADO NO CUMPLA CON LAS ESPECIFICACIONES Y CARACTERÍSTICAS REQUERIDAS POR PEP Y CONFORME A LA INGENIERÍA DESARROLLADA, EL CONTRATISTA ESTA OBLIGADO A CAMBIAR EL MATERIAL, EQUIPO O INSTRUMENTO SIN COSTO ADICIONAL A PEP.

LOS EQUIPOS Y MATERIALES DE INSTALACIÓN PERMANENTE, DEBEN AJUSTARSE A LAS ESPECIFICACIONES DEL PROYECTO TAL Y COMO HAYAN SIDO PRESENTADOS EN LA PROPUESTA TÉCNICA, YA QUE POR NINGÚN MOTIVO EL CONTRATISTA PODRÁ CAMBIAR EL MATERIAL, EQUIPO O INSTRUMENTO QUE HAYA SIDO APROBADO POR PEP; DE REQUERIRSE ALGÚN CAMBIO DE MATERIAL O ESPECIFICACIÓN, LA CONTRATISTA DEBERÁ ENTREGAR PREVIAMENTE LA JUSTIFICACIÓN TÉCNICA POR ESCRITO A PEP PARA SU ANÁLISIS Y, EN CASO DE PROCEDER; SU APROBACIÓN. LO ANTERIOR APLICA PARA TODO

(14)

MATERIAL, TUBERÍA, CONEXIONES, EQUIPO O INSTRUMENTO QUE SE PRETENDA CAMBIAR RESPECTO A LO OFERTADO EN LA PROPUESTA TÉCNICA.

TODOS LOS MATERIALES Y EQUIPOS NECESARIOS Y SUFICIENTES PARA LA CONSTRUCCIÓN DEBEN PRESENTAR SUS CORRESPONDIENTES CERTIFICADOS DE CALIDAD, EN LOS CUALES SE ESPECIFIQUE SU COMPOSICIÓN QUÍMICA Y PROPIEDADES MECÁNICAS LO ANTERIOR PARA FINES DE VERIFICACIÓN Y CERTIFICACIÓN. ESTE PROCESO SE LLEVARA A CABO EN LOS SITIOS DE FABRICACIÓN Y ADQUISICIÓN DE LOS MATERIALES Y EQUIPOS DE INSTALACIÓN PERMANENTE, ANTES DE SU RECEPCIÓN POR PARTE DE LA CONTRATISTA.

SERÁ RESPONSABILIDAD DE LA CONTRATISTA LA ADQUISICIÓN OPORTUNA DE TODOS LOS MATERIALES PARA LA FABRICACIÓN DE LOS ELEMENTOS COMPONENTES DEL PROYECTO, LA CARGA, TRANSPORTE, FLETES, MANIOBRAS Y DESCARGAS DE LOS EQUIPOS Y MATERIALES A UTILIZARSE.

PEP PODRÁ REALIZAR UNA INSPECCIÓN O CERTIFICACIÓN ADICIONAL DE LO ANTES MENCIONADO POR SU PROPIA CUENTA Y EN EL MOMENTO QUE LO CONSIDERE CONVENIENTE.

PARA LA PROTECCIÓN DE MATERIALES Y EQUIPOS, EL CONTRATISTA DEBERÁ DE PROVEER BODEGAS, EMPAQUES, ESTIBAS Y DEMÁS MEDIOS ADECUADOS PARA TAL FIN.

PEP NO PAGARÁ NINGÚN TIPO DE ARRENDAMIENTO DE EQUIPO EXTRA O MANTENIMIENTO, YA QUE EL CONTRATISTA DEBE DE CONTAR CON TODO EL EQUIPO NECESARIO Y EN CONDICIONES OPTIMAS DE FUNCIONAMIENTO.

PARA AQUELLOS EQUIPOS EN LOS QUE EL ALCANCE INCLUYA EL DISEÑO Y FABRICACIÓN, EL ÚNICO RESPONSABLE DEL FUNCIONAMIENTO ÓPTIMO DE LOS EQUIPOS AMPARADOS EN ESTE CONTRATO, SERÁ EL CONTRATISTA DE ACUERDO CON LAS ESPECIFICACIONES QUE LE HAN SIDO PROPORCIONADAS.

ES RESPONSABILIDAD DEL CONTRATISTA ENTREGAR TODOS LOS EQUIPOS DEL PROYECTO EN PERFECTAS CONDICIONES DE OPERACIÓN, LIBRE DE DEFECTOS DE DISEÑO, FABRICACIÓN E INSTALACIÓN Y SÓLO DESPUÉS DE HABER ACREDITADO TODAS LAS PRUEBAS DE MANERA EXITOSA.

PARA EL SUMINISTRO DE VÁLVULAS EL CONTRATISTA DEBERÁ EFECTUAR PRUEBAS DE HERMETICIDAD EN EL SITIO DE LA OBRA, INDEPENDIENTEMENTE DEL CERTIFICADO QUE OTORGA EL FABRICANTE, DICHAS

(15)

VÁLVULAS DEBERÁN DE SER NUEVAS (QUE NO HAYAN TENIDO USO PREVIO) Y DE FABRICACIÓN RECIENTE (NO MAYOR A 2 AÑOS). EL SELLO QUE SE USE DURANTE LA PRUEBA DE HERMETICIDAD DEBERÁ SUSTITUIRSE POR OTRO NUEVO EN LA INSTALACIÓN FINAL DE LA VÁLVULA.

EL CONTRATISTA DEBERÁ VERIFICAR QUE LA TRAYECTORIA DE LAS TUBERÍAS NUEVAS NO INTERFIERAN CON ESTRUCTURAS, TUBERÍA O CUALQUIER OTRO EQUIPO EXISTENTE. CUANDO SE TRATE DE UNA SITUACIÓN CRITICA DEBERÁ MODIFICAR EL TRAZO ORIGINAL PARA EVITAR CUALQUIER INTERFERENCIA, TALES MODIFICACIONES NO DEBERÁN AFECTAR LA FLEXIBILIDAD DE LA TUBERÍA, SOPORTERÍA Y FUNCIONAMIENTO DE MECÁNICA DE FLUIDOS.

EL CONTRATISTA DEBE GARANTIZAR UNA OPERACIÓN ÓPTIMA DE TODOS LOS SISTEMAS DE TUBERÍA ASÍ COMO CADA UNO DE SUS COMPONENTES DE MANERA INDIVIDUAL.

ES RESPONSABILIDAD DEL CONTRATISTA ENTREGAR TODOS LOS SISTEMAS DE TUBERÍA EN PERFECTAS CONDICIONES DE OPERACIÓN, LIBRE DE DEFECTOS DE DISEÑO, FABRICACIÓN E INSTALACIÓN Y SOLO DESPUÉS DE HABER ACREDITADO TODAS LAS PRUEBAS HIDROSTÁTICAS DE MANERA EXITOSA.

EL CONTRATISTA DEBE GARANTIZAR UNA OPERACIÓN ÓPTIMA DE LOS SISTEMAS DE TUBERÍA EN TODOS LOS ASPECTOS: ESTRUCTURAL (RESISTENCIA, FLEXIBILIDAD Y SOPORTERÍA), FLUJO DEL FLUIDO, OPERACIÓN (VOLANTES DE VÁLVULAS EN UNA POSICIÓN OPERABLE DIRECTAMENTE O CON OPERADORES DE CADENA, INSTRUMENTOS DE LECTURA LOCAL QUE PUEDAN SER LEÍDOS POR EL PERSONAL OPERATIVO) Y QUE LA TUBERÍA NO OBSTRUYA ACCESOS, ANDADORES Y ESPACIOS PARA MANTENIMIENTO.

EL CONTRATISTA DEBE APEGARSE A LAS ESPECIFICACIONES QUE SE MENCIONAN, PARA EL SUMINISTRO, INSTALACIÓN Y PRUEBA DE TUBERÍAS , MATERIALES Y EQUIPOS A MENOS QUE SE INDIQUE OTRA COSA EN ESTRICTO ACUERDO CON EL CLIENTE.

P.E.P. INSPECCIONARA LA CALIDAD DE LOS MATERIALES, FABRICACION, DIMENSIONES Y PRUEBA DEL EQUIPO. DICHAS INSPECCIONES PODRAN SER PARCIALES O TOTALES A JUICIO DE P.E.P.

EL FABRICANTE DEBERÁ GARANTIZAR EL PERIODO DE GARANTÍA EN MATERIALES, MANUFACTURA, ENSAMBLE DE LAS PARTES Y DESEMPEÑO FUNCIONAL, DEBERÁ SER DE 12 MESES EN OPERACIÓN

(16)

NORMAL A CONTAR DE LA PUESTA EN SERVICIO O 18 MESES DESPUÉS DE LA ENTREGA DEL EQUIPO O COMPONENTES A P.E.P.

EL FABRICANTE DEBE REEMPLAZAR O REPARAR, SIN COSTO, CUALQUIER DEFECTO EN EL MATERIAL, MANO DE OBRA O DISEÑO INADECUADO, SEGÚN EL CASO, DENTRO DEL PERIODO DE GARANTÍA.

LA INSPECCION POR PARTE DE P.E.P. Y/O SUS REPRESENTANTES AUTORIZADOS, NO RELEVA EN FORMA ALGUNA AL CONTRATISTA DE LA RESPONSABILIDAD DEL CUMPLIMIENTO DE LAS GARANTIAS Y DE TODOS LOS REQUISITOS ESTIPULADOS EN LA INGENIERIA Y ALCANCES.

ES RESPONSABILIDAD DEL CONTRATISTA QUE EL SUMINISTRO DE LAS VÁLVULAS, TUBERIAS Y CONEXIONES SE REALICE EN ESTRICTO ACUERDO CON LO ESPECIFICADO EN LAS REQUISICIÓN DE MATERIALES, DEBIENDO CUMPLIRSE CADA CARACTERÍSTICA Y REQUISITO ESTABLECIDO POR LA ESPECIFICACIÓN ASTM INDICADA EN LA DESCRIPCIÓN. CADA LOTE DE MATERIAL DEBERÁ ACOMPAÑARSE DE LOS CERTIFICADOS QUE COMPRUEBEN SUS CARACTERÍSTICAS QUÍMICAS, PROPIEDADES MECÁNICAS Y TRATAMIENTOS TÉRMICOS. EN EL CASO DE LAS VÁLVULAS, ESTOS CERTIFICADOS AVALARAN ADEMÁS DE LAS CARACTERÍSTICAS ANTERIORES, LO ESTABLECIDO EN LAS NORMAS API Y ASME CORRESPONDIENTES RESPECTO A SU FUNCIONAMIENTO Y HERMETICIDAD.

LA AUTENTICIDAD DE ESTOS CERTIFICADOS ES RESPONSABILIDAD DEL CONTRATISTA ASÍ COMO DE LOS DAÑOS OCASIONADOS A LA INSTALACION Y PERSONAL OPERATIVO POR EL MAL FUNCIONAMIENTO DE CUALQUIER COMPONENTE DE LOS SISTEMAS DE TUBERÍA CUYO CERTIFICADO CAREZCA DE LEGITIMIDAD.

EL RANGO, TAMAÑO, TIPO Y GEOMETRÍA DE VÁLVULAS, TUBERIA Y CONEXIONES DEBERÁN ESTAR ACORDES CON LAS NORMAS ASTM, ASME, API Y MSS.

EL CONTRATISTA SUMINISTRARÁ TODOS LOS MATERIALES, INSTRUMENTOS Y EQUIPOS TANTO NACIONALES COMO DE IMPORTACIÓN, NUEVOS QUE NO HAYAN TENIDO USO PREVIO Y DE FABRICACIÓN RECIENTE (NO MAYOR A 2 AÑOS) Y DE LA CALIDAD ESPECIFICADA EN LOS ANEXOS TÉCNICOS Y PLANOS DEL PROYECTO, QUE SE REQUIERAN PARA LA REALIZACIÓN SATISFACTORIA DEL TRABAJO, LOS CUALES DEBERÁN SER PUESTOS EN EL SITIO DE LA OBRA TOTALMENTE LIBERADOS CONSIDERANDO TODOS LOS GASTOS O CARGOS POR COSTO DIRECTO, TRANSPORTE, MANIOBRAS NECESARIAS PARA EL ALMACENAJE DENTRO DEL PATIO, IMPUESTOS, INDIRECTOS Y UTILIDAD.

(17)

TODOS LOS MATERIALES Y ACCESORIOS SERÁN NUEVOS Y DE RECIENTE FABRICACIÓN Y DEBERÁN CUMPLIR CON LO INDICADO EN ESTAS BASES Y LA INGENIERÍA QUE DESARROLLARÁ LA CONTRATISTA, ASÍ MISMO DEBERÁN SER ADECUADOS PARA SOPORTAR LA CORROSIÓN DE LA CONDICIÓN DE EXPOSICIÓN EN AMBIENTE CALIDO HUMEDO Y CORROSIVO.

PEP SE RESERVA EL DERECHO DE RECHAZAR Y/O EXIGIR LA REPARACIÓN O SUSTITUCIÓN DE TODO EL EQUIPO O PARTES QUE SE ENCUENTREN DEFECTUOSAS Y QUE NO CUMPLAN CON LO ESPECIFICADO, SIN COSTO ADICIONAL PARA PEP.

SI EL CONTRATISTA NO PROCEDE INMEDIATAMENTE A SUSTITUIR EL MATERIAL RECHAZADO Y A CORREGIR LOS DEFECTOS DE MANO DE OBRA, PEP QUEDARÁ FACULTADO PARA EJECUTARLOS POR MEDIO DE OTRO CONTRATISTA O POR SUS PROPIOS MEDIOS, SEGÚN SE REQUIERA Y CARGAR LOS COSTOS DE ESTAS OPERACIONES Y MATERIALES AL CONTRATISTA.

LA INSPECCIÓN POR PARTE DE PEP NO LIBERA AL CONTRATISTA DE SU RESPONSABILIDAD DE CUMPLIR CON TODOS LOS REQUISITOS INDICADOS EN ESTE ANEXO Y EN LOS CÓDIGOS Y REFERENCIAS CORRESPONDIENTES.

EL CONTRATISTA DEBE PROPORCIONAR, ANTES DE SU INSTALACIÓN EN SU UBICACION DEFINITIVA, LOS CERTIFICADOS DE CALIDAD DE LOS MATERIALES Y COMPONENTES; LOS MENCIONADOS CERTIFICADOS DEBEN SER EXPEDIDOS POR EL FABRICANTE.

LA SUPERVISIÓN DE PEP, DEBE TENER LIBRE ACCESO A TODAS LAS INSTALACIONES EMPLEADAS EN LA FABRICACIÓN Y PRUEBAS DE LOS EQUIPOS Y DE SUS SISTEMAS AUXILIARES, Y PODRÁN REVISAR TODOS LOS CONTROLES DE CALIDAD Y CUALQUIER OTRO REGISTRO QUE SUSTENTE EL DISEÑO, PRUEBA E INTEGRACIÓN DE LOS PAQUETES. DEBE PERMITIRSE TOMAR FOTOGRAFÍAS DURANTE EL ENSAMBLE DE LOS COMPONENTES DE LOS EQUIPOS A FIN DE REGISTRAR EL AVANCE DE LOS TRABAJOS.

LA INSPECCIÓN Y ACEPTACIÓN DEL EQUIPO O DE LAS PRUEBAS QUE SE EFECTÚEN, NO LIBERA AL CONTRATISTA DE LA RESPONSABILIDAD DE REEMPLAZAR POR SU CUENTA, CUALQUIER PARTE DE ÉSTE QUE LLEGASE A FALLAR POR DEFECTOS DE MATERIALES O MANO DE OBRA.

UNA VEZ TERMINADAS LAS INSPECCIONES CORRESPONDIENTES EL CONTRATISTA Y/O FABRICANTE DE LOS EQUIPOS DEBE ENTREGAR A PEP UN CERTIFICADO DE INSPECCIÓN DE PLANTA PARA EL PAQUETE.

(18)

PARA EL CASO DE LOS EQUIPOS A SUMINISTRARSE COMO PAQUETE O DONDE SE INDIQUE EN LOS ALCANCES PARTICULARES, EL CONTRATISTA DEBERÁ CONSIDERAR DENTRO DEL PAQUETE EL SUMINISTRO DE TODA LA TUBERÍA, ACCESORIOS, CONEXIONES Y SOPORTERÍA. ADEMAS EL CONTRATISTA DEBERÁ CUMPLIR CON LA ESPECIFICACIÓN DE MATERIALES Y LA INGENIERÍA DE ACUERDO AL SERVICIO. PARA EL CASO DE LOS EQUIPOS A SUMINISTRARSE COMO PAQUETE O DONDE SE INDIQUE EN LOS ALCANCES PARTICULARES, EL CONTRATISTA DEBERÁ CONSIDERAR EN TODOS LOS EQUIPOS LOS SISTEMAS ELÉCTRICOS YA SEA FUERZA, TIERRA O ALUMBRADO REQUERIDOS PARA LA CORRECTA OPERACIÓN DE ESTOS EQUIPOS.

3.3. CONSTRUCCIÓN.

EL CONTRATISTA DEBERÁ FABRICAR Y/O ADQUIRIR TODAS LAS ESTRUCTURAS CONSIDERANDO TRAZOS PRELIMINARES,PLANTILLAS ,CORTES ,PUNTEOS ,MANIOBRAS ,TRASLADOS, SOLDADURAS ,GRUAS ,PRESENTACION EN SITIO Y COLOCACION FINAL , ADITAMENTOS (ANDENES, PASAMANOS, ESCALERAS, PLACAS DE APOYO), EQUIPOS, TUBERÍA, INSTRUMENTOS, HERRAMIENTAS Y DEMÁS INCLUÍDOS EN EL ALCANCE DE LOS TRABAJOS EN CONFORMIDAD CON EL PROPIO ALCANCE, CÓDIGOS DE FABRICACIÓN Y LOS ESTÁNDARES Y ESPECIFICACIONES INDICADOS EN LOS ANEXOS DE ESTE CONTRATO.

SERÁ RESPONSABILIDAD DEL CONTRATISTA, EL SUMINISTRO DE LOS SERVICIOS DE ENERGÍA ELÉCTRICA, DIESEL, COMBUSTIBLES, ADITIVOS, LUBRICANTES, ACEITES, NITRÓGENO, AIRE Ó AGUA QUE SE REQUIERAN, TANTO PARA LA EJECUCIÓN DE LOS TRABAJOS, COMO PARA LAS PRUEBAS DURANTE EL PROCESO DE LA OBRA.

EL CONTRATISTA DEBE CONTAR CON UN SUPERINTENDENTE DE CONSTRUCCIÓN EN FORMA PERMANENTE PARA COORDINAR Y ATENDER TODAS LAS ACTIVIDADES TÉCNICAS Y ADMINISTRATIVAS INHERENTES A ESTE CONTRATO, QUIEN A SU VEZ EN LA ESTRUCTURA ORGANIZACIONAL DE LA CONTRATISTA CONTARA CON LOS INGENIEROS DE CAMPO Y LOS ESPECIALISTAS CALIFICADOS Y NECESARIOS PARA LAS DIFERENTES ESPECIALIDADES DE OBRA, QUIENES DEBEN ACREDITAR SU FORMACIÓN Y DESARROLLO PROFESIONAL, LA PROFESIÓN INVARIABLEMENTE DEBERÁ ESTAR AVALADA CON SU CÉDULA PROFESIONAL Y CON UNA EXPERIENCIA MÍNIMA DE 5 AÑOS EN ESTE TIPO DE OBRA E INSTALACIONES.

(19)

ES RESPONSABILIDAD DEL CONTRATISTA CONSIDERAR LOS MATERIALES Y ADECUACIONES A LA INGENIERÍA EN FUNCIÓN DE LOS DATOS DEFINITIVOS PROPORCIONADOS POR LOS FABRICANTES DE EQUIPOS O SISTEMAS TALES COMO: DIMENSIONES REALES DE LOS EQUIPOS, TABLEROS, TUBERÍAS, TRAYECTORIAS DE LÍNEAS ELÉCTRICAS Y DE INSTRUMENTOS, DEBIENDO EL CONTRATISTA REVISARLOS DE MANERA QUE SE INCLUYAN TODOS LOS ELEMENTOS DE LOS EQUIPOS, MATERIALES, ACCESORIOS Y MANO DE OBRA REQUERIDOS, PARA ENTREGAR UNA INSTALACIÓN TERMINADA Y FUNCIONAL, CON LA DEBIDA SEGURIDAD Y EFICIENCIA.

LA CONTRATISTA MANTENDRÁ EN EL SITIO DE LA OBRA, DOS JUEGOS DE PLANOS ACTUALIZADOS CONFORME AL DESARROLLO DE LOS TRABAJOS MARCANDO EN LOS MISMOS, EL AVANCE DE LAS INSTALACIONES CONJUNTAMENTE CON SUS GENERADORES DE OBRA.

PEP SE RESERVA EL DERECHO DE REVISAR LOS DIBUJOS DE TALLER O DEL FABRICANTE, QUE SEAN NECESARIOS PARA LAS INSTALACIONES DE EQUIPO O SISTEMAS DEL PROYECTO, A FIN DE VERIFICAR EL CUMPLIMIENTO DE LOS REQUISITOS TÉCNICOS SOLICITADOS EN EL MISMO.

EL CONTRATISTA DEBERÁ DE ELABORAR SUS PROCEDIMIENTOS DE OBRA BASADOS EN SU EXPERIENCIA Y ESPECIALIDAD(ES), APLICANDO LAS NORMAS INDICADAS EN EL MARCO NORMATIVO, DEBIENDO CITARLAS AL FINAL DE CADA CONCEPTO, LA DESCRIPCIÓN DE LOS TRABAJOS PARA LOS PROCEDIMIENTOS DE OBRA DEBERÁ HACERSE POR CADA CONCEPTO O EN AGRUPAMIENTO DE CONCEPTOS QUE LLEVEN A UNA MISMA ACCIÓN.

UNA VEZ QUE LOS PROCEDIMIENTOS DE OBRA SEAN APROBADOS POR LA RESIDENCIA DE OBRA DE PEP NO SE PERMITIRÁN CAMBIOS, EL CONTRATISTA DEBERÁ EJECUTAR LOS TRABAJOS DE ACUERDO A LOS PROCEDIMIENTOS DE OBRA PRESENTADOS Y APROBADOS POR LA RESIDENCIA DE OBRA DE PEP ASI COMO LOS ALCANCES DEL CONTRATO.

EL CONTRATISTA DEBERA DE CONTAR ANTES DE INICIAR LOS TRABAJOS CON LOS PROCEDIMIENTOS DE EJECUCIÓN QUE A CONTINUACIÓN SE RELACIONAN.

PROCEDIMIENTOS DE LAS SIGUIENTES FASES DE CONSTRUCCIÓN.  Procedimiento de tendido de tubería.

 Procedimiento para corte en frío de tubería  Procedimiento de soldadura

(20)

 Procedimiento de inspección radiográfica.  Procedimiento de parcheo de juntas

 Procedimiento para aplicación de recubrimiento externo en tramos aéreos, enterrados y zonas de transición.  Procedimiento de prueba hidrostática, incluyendo pruebas de hermeticidad en válvulas.

 Procedimiento de montaje y maniobras de tubería de 10” a 36” diámetro y montaje de válvulas.  Procedimiento de perforación direccional horizontal controlada.

 Procedimiento para cruce de caminos pavimentados y de terracería  Procedimiento para cruce de cuerpos de agua

 Procedimiento para hot tapping y stopple

 Procedimiento de desmantelamiento de tubería de 10” Ø a 36”Ø en cuerpos de agua (río Mezcalapa).

EL CONTRATISTA DEBE PRESENTAR SU PROCEDIMIENTO DE SOLDADURA A UTILIZAR Y EL RESULTADO DE LA CALIFICACIÓN DEL PROCEDIMIENTO A TRAVÉS DE UN LABORATORIO DE RECONOCIDA CAPACIDAD Y SERIEDAD ACREDITADO ANTE LA ENTIDAD MEXICANA DE ACREDITACIÓN (EMA) DEPENDIENTE DE LA DIRECCIÓN GENERAL DE NORMAS (D.G.N.) DE LA SECRETARIA DE ECONOMÍA. PARA CADA RANGO DE DIÁMETROS DE ACUERDO A CÓDIGO APLICABLE.

LO ANTERIOR PARA SU REVISIÓN, APROBACIÓN Y APLICACIÓN. LA SUPERVISIÓN DE PEP DEBE INTERVENIR EN DICHA APROBACIÓN.

AL MOMENTO DE LA INSTALACIÓN EL CONTRATISTA DEBE ASEGURARSE QUE LAS CARACTERÍSTICAS, MATERIALES, MARCA, MODELO Y RANGO DE TODOS Y CADA UNO DE LOS COMPONENTES ESTE CONFORME A LA ESPECIFICACIÓN DE PEP DE MATERIAL DE TUBERÍAS DEL PROYECTO.

LAS HERRAMIENTAS, EQUIPOS, ANDAMIOS Y CUALQUIER OTRO ELEMENTO Ò DESPERDICIO, MATERIALES SOBRANTES UTILIZADOS DURANTE LA INSTALACION O LOS DESMANTELAMIENTOS ES RESPONSABILIDAD DEL CONTRATISTA RETIRARLOS DEL SITIO DE LA OBRA.

DURANTE LA INSTALACIÓN DE LA TUBERÍA EL PERSONAL, EQUIPO Y MATERIALES, ASÍ COMO LA LABOR DEL PERSONAL NO DEBERÁN OBSTACULIZAR LAS ACTIVIDADES NORMALES DE LA PLANTA A MENOS QUE EXISTA UN PERMISO EXPRESO DE PEP.

SOLO SE PODRÁN INSTALAR AQUELLAS VÁLVULAS, TUBO, CONEXIONES Y EQUIPOS CUYOS CERTIFICADOS O PRUEBAS REALIZADAS GARANTICEN EL BUEN FUNCIONAMIENTO DE LOS MISMOS.

(21)

LA INSTALACIÓN DE LAS VÁLVULAS, TUBO, CONEXIONES, EQUIPOS, JUNTAS Y TORNILLOS SE DEBERÁ EFECTUAR CON LA HERRAMIENTA NECESARIA Y APROPIADA, CON EL DEBIDO CUIDADO Y LOS TORQUES ESPECIFICADOS POR EL PROVEEDOR DE LA TUBERÍA QUE ASEGUREN LA HERMETICIDAD DE LA TUBERÍA SIN DAÑAR NINGUNA DE SUS PARTES.

LOS TRABAJOS DE INTERCONEXIÓN ENTRE LOS EQUIPOS PAQUETE Y LOS SISTEMAS DE TUBERÍA SERÁN RESPONSABILIDAD DEL CONTRATISTA.

LOS PROCESOS DE SOLDADURA UTILIZADOS EN LA OBRA CUMPLIRÁN CON LOS CÓDIGOS CONTENIDOS EN ESTE ANEXO “B”.

SOLDADURA ESTRUCTURAL

LOS SOLDADORES Y OPERADORES DE EQUIPO AUTOMÁTICO DE SOLDADURA, SERÁN CALIFICADOS DE ACUERDO AL CÓDIGO AWS D1.1. PARA LOS PROCEDIMIENTOS, MATERIALES Y POSICIONES POR USARSE.

SOLDADURAS EN TUBERÍAS DE PROCESO Y SERVICIOS AUXILIARES.

TODAS LAS SOLDADURAS EN TUBERÍAS DE PROCESO Y SERVICIOS AUXILIARES SE REGIRÁN POR LO ESTIPULADO EN EL CÓDIGO ASME B31.3, ASÍ MISMO LA ACEPTACIÓN DE DISCONTINUIDAD EN SOLDADURAS DE TUBERÍAS PARA SERVICIO AMARGO (GAS AMARGO Y MEZCLA CRUDO-GAS) ESTARÁ DE ACUERDO A LO INDICADO EN EL CÓDIGO PARA CONDICIONES CÍCLICAS SEVERAS. ADEMÁS TODAS LAS SOLDADURAS DEBERÁN TENER UNA DUREZA MÁXIMA DE 22 RC. POR LO QUE EL PROCEDIMIENTO DE SOLDADURA DEBE TENER EN CUENTA ESTE PARÁMETRO, AL EFECTUAR LA CALIFICACIÓN DEL MISMO.

RADIOGRAFIADO .

EL RADIOGRAFIADO DEBE EFECTUARSE EN TODAS LAS JUNTAS SOLDADAS DE ACUERDO AL PORCENTAJE INDICADO EN LOS CÓDIGOS CONTENIDOS EN ESTE ANEXO “B”.

RELEVADO DE ESFUERZO.

EL RELEVADO DE ESFUERZO SE DEBE LLEVAR A CABO EN TODAS LAS TUBERÍAS QUE TENGAN UN ESPESOR MAYOR A 0.750 PULGADAS EL CUAL SE APEGARA A LO INDICADO EN EL CÓDIGO ASME B31.3.

(22)

EL CONTRATISTA ES EL ÚNICO RESPONSABLE DE LA CALIDAD DE LA MANO DE OBRA Y POR LO TANTO, SERÁ RESPONSABLE DE LA CALIFICACIÓN DE SU PERSONAL, DE MANTENER ACTUALIZADOS LOS REGISTROS DE LA CALIFICACIÓN Y DE MOSTRAR A SOLICITUD DE LA SUPERVISIÓN DE PEP, QUE SE HA CUMPLIDO CON ESTAS ESPECIFICACIONES.

LA MANO DE OBRA, DEBERA TENER LA CAPACIDAD TÉCNICA Y CALIFICADA PARA LA EJECUCIÓN DE LOS TRABAJOS RELACIONADOS EN EL PRESENTE CONTRATO, ASÍ COMO CONTAR CON EL EQUIPO, HERRAMIENTA, MATERIALES SUFICIENTES Y ADECUADOS PARA LA CORRECTA EJECUCIÓN DE LOS TRABAJOS; PEMEX EXPLORACIÓN PRODUCCIÓN (PEP) SE RESERVA EL DERECHO DE RECHAZAR A CUALQUIER PERSONAL QUE A JUICIO DE LOS SUPERVISORES NO CUMPLAN CON ESTE REQUISITO.

EN EL CASO ESPECIFICO DE LOS INSTALADORES, ESTOS DEBERÁN SER CALIFICADOS Y CLASIFICADOS DE ACUERDO CON EL CÓDIGO ASME B31.3 Y SOLO PARTICIPARÁN EN LA OBRA AQUELLOS QUE ACREDITEN LOS EXÁMENES DE CALIFICACIÓN, ESTOS DEBERÁN SER DOCUMENTADOS Y CONSERVADOS PARA SU CONSULTA POR PARTE DE PEP.

A LOS INSTALADORES SE LES DEBERÁ PROVEER DE LOS PROCEDIMIENTOS DE INSTALACIÓN DEBIDAMENTE CALIFICADOS DE ACUERDO CON ASME B31.3 Y QUE DEBERÁN SER ADECUADOS AL TIPO DE UNIONES A REALIZAR, TIPO DE LA TUBERÍA Y ESPESOR DE LA MISMA. TALES PROCEDIMIENTOS SE CONSERVARÁN JUNTO CON LOS EXÁMENES DE CALIFICACIÓN DE LOS INSTALADORES PARA SU CONSULTA POSTERIOR.

A SOLICITUD ESCRITA DE PEP, EL CONTRATISTA DEBERÁ RETIRAR DE LA OBRA A CUALQUIER TRABAJADOR QUE MUESTRE INCOMPETENCIA O FALTA DE COOPERACIÓN.

LOS TRABAJOS DEBEN EJECUTARSE CON HERRAMIENTAS ADECUADAS Y PROPIAS PARA SU USO. NO SE ADMITIRÁN LOS TRABAJOS DESARROLLADOS CON HERRAMIENTAS IMPROVISADAS.

EL CONTRATISTA DEBE AVISAR OPORTUNAMENTE A LA SUPERVISIÓN DE PEP DE TODAS LAS ACTIVIDADES PRINCIPALES, INHERENTES AL PROYECTO FUERA DEL SITIO DE LA OBRA.

PEP TENDRÁ EL DERECHO DE INSPECCIONAR EN CUALQUIER TIEMPO Y EN CUALQUIER LUGAR DONDE SE EFECTÚEN, LAS ACTIVIDADES DE SUMINISTRO, FABRICACIÓN, MONTAJE Y PRUEBAS DE LA OBRA ESTRUCTURAL Y ELECTROMECÁNICA OBJETO DEL CONTRATO.

(23)

PEP RECHAZARÁ LOS MATERIALES Y TRABAJOS DEFECTUOSOS QUE NO CUMPLAN CON LA CALIDAD REQUERIDA EXIGIENDO SU CORRECCIÓN O REPOSICIÓN SIN COSTO ADICIONAL A PEP.

CUANDO EL CONTRATISTA COMUNIQUE A PEP QUE LOS TRABAJOS HAN SIDO TERMINADOS, ESTE LO VERIFICARA A TRAVÉS DEL SUPERVISOR DE OBRA, HACIENDO LA INSPECCIÓN FINAL EN DICHOS TRABAJOS. UNA VEZ EFECTUADA ESTA INSPECCIÓN, SI SE ENCUENTRAN TRABAJOS INACEPTABLES O FALTANTES, PEP POR CONDUCTO DE LA SUPERVISIÓN SE LO COMUNICARA A EL CONTRATISTA POR ESCRITO, INDICÁNDOLE EN FORMA PARTICULAR Y DETALLADA CADA UNO DE LOS TRABAJOS QUE DEBERÁ CORREGIR O COMPLEMENTAR.

SI DENTRO DE LOS 10 (DIEZ) DÍAS HÁBILES SIGUIENTES AL AVISO, EL CONTRATISTA NO PROCEDE A EFECTUAR CON DILIGENCIA EL TRABAJO ORDENADO, SIN NECESIDAD DE OTRO AVISO Y SIN QUE ESTO SE CONSIDERE UNA VIOLACIÓN AL CONTRATO, PEP ESTARÁ FACULTADO PARA REALIZAR LOS TRABAJOS NECESARIOS PARA TERMINAR LA OBRA DE MANERA SATISFACTORIA. EL IMPORTE DE LA TERMINACIÓN DE LOS TRABAJOS REALIZADOS EN ESTAS CONDICIONES SERÁ CON CARGO A EL CONTRATISTA.

3.4. INGENIERÍA.

PLANOS, TAL COMO QUEDO CONSTRUIDO “AS-BUILT”.

CONSISTE EN LA ELABORACIÓN DE LOS PLANOS DE LA INGENIERÍA APROBADA PARA DISEÑO Y CONSTRUCCIÓN QUE SUFRIERA ALGUNA MODIFICACIÓN DURANTE EL DESARROLLO DE LA OBRA, EN LOS CUALES SE DEBE INDICAR EL “COMO QUEDO CONSTRUIDO”, ENTREGANDO TODOS Y CADA UNO DE LOS PLANOS CORRESPONDIENTES A LA OBRA.

LOS PLANOS QUE HAYAN SIDO MODIFICADOS DURANTE EL PROCESO DE CONSTRUCCIÓN DEBERÁ DE ENTREGARLOS EN ARCHIVO ELECTRONICO AUTOCAD VERSIÓN 2004 O SUPERIOR, IMPRESIÓN DE UN ORIGINAL Y DOS COPIAS EN PAPEL DE DIMENSIONES 90.0 CM X 60.0 CM. INTEGRANDO LOS QUE HAYAN SIDO MODIFICADOS DURANTE EL PROCESO DE CONSTRUCCION.

DEBERÁ PRESENTAR TRES COPIAS DIGITALES CONTENIENDO TODOS LOS ARCHIVOS ELECTRÓNICOS EN DISCO COMPACTO.

(24)

TODOS LOS DOCUMENTOS EN ARCHIVO ELECTRÓNICO (PLANOS, PROCEDIMIENTOS, MEMORIAS DE CALCULO, DOCUMENTOS DE TEXTO Y PLANOS) DEBERÁ DE ENTREGARLOS DE MODO QUE PUEDAN SER “EDITABLES” (QUE SE PUEDA ACTUALIZAR). NO SE ACEPTARAN DOCUMENTOS ESCANEADOS O EN FORMATO PDF.

TODOS LOS REPORTES DE CAMPO E INSPECCIONES DE VIDEOS, SE DEBERÁN ENTREGAR EN ORIGINAL Y DOS COPIAS.

ESTO INCLUYE MANUALES DE OPERACIÓN Y MANTENIMIENTO EN CARPETAS BLANCAS DE TRES ARGOLLAS DE 3”.

3.5. TOLERANCIA Y ACABADOS.

TODO TRABAJO O ESTRUCTURA QUE ESTE AL LIMITE O REBASE LAS TOLERANCIAS Y NO CUMPLA CON LOS ACABADOS ESPECIFICADOS, SERÁ CONSIDERADO COMO TRABAJO DEFECTUOSO Y DEBERÁ SER REPARADO, DEMOLIDO O CONSTRUIDO DE NUEVO EN SU CASO, SIN QUE EL CONTRATISTA PERCIBA NINGÚN PAGO POR ESTE MOTIVO.

EQUIPO

EL CONTRATISTA DEBE CONTAR CON EL EQUIPO DE CONSTRUCCIÓN NECESARIO Y ADECUADO, Y EN ÓPTIMAS CONDICIONES PARA QUE, DE UNA MANERA SATISFACTORIA Y ACEPTABLE, EJECUTE LOS TRABAJOS INDICADOS EN LOS PLANOS Y ESPECIFICACIONES DENTRO DEL PLAZO SEÑALADO. AQUEL EQUIPO QUE PRODUZCA RESULTADOS POCOS SATISFACTORIOS O NO SEA EL INDICADO DEBERÁ SER SUSTITUIDO.

LA ACEPTACIÓN DEL EQUIPO POR PARTE DE LA SUPERVISIÓN, NO RELEVARÁ AL CONTRATISTA DE SU RESPONSABILIDAD EN CUANTO A LA CALIDAD DE LOS TRABAJOS, NI ALTERARA LAS ESTIPULACIONES RELATIVAS AL CUMPLIMIENTO DE LOS PLAZOS CONTENIDOS EN EL CALENDARIO DE OBRA PARA LA TERMINACIÓN DE LAS DIFERENTES ETAPAS DE LA OBRA.

(25)

PEP PODRÁ ORDENAR EN CUALQUIER MOMENTO AL CONTRATISTA QUE EFECTÚE LAS ADICIONES Y MEJORAS NECESARIAS A SU EQUIPO, PARA ASEGURAR LA TERMINACIÓN DE LA OBRA EN EL PLAZO ESTIPULADO Y EL CONTRATISTA SE OBLIGA A EFECTUARLOS DE INMEDIATO SIN QUE ESTO SEA MOTIVO DE INCREMENTAR LOS PRECIOS UNITARIOS DEL CONTRATO.

3.6. INSPECCIÓN Y PRUEBAS.

TODOS LOS MATERIALES, EQUIPOS Y SISTEMAS, ASÍ COMO LA EJECUCIÓN DE LA OBRA ESTARÁN SUJETOS A INSPECCIÓN Y APROBACIÓN POR LA SUPERVISIÓN, EN CUALQUIER MOMENTO DURANTE EL DESARROLLO O DESPUÉS DE SU ACABADO, EN CUALQUIER LUGAR EN DONDE SE ENCUENTRE O EJECUTE.

EL CONTRATISTA PROPORCIONARÁ OPORTUNAMENTE TODAS LAS FACILIDADES, MANO DE OBRA Y MATERIALES NECESARIOS PARA LA INSPECCIÓN SEGURA Y CONVENIENTE, PARA LA EJECUCIÓN DE TODAS LAS PRUEBAS QUE DEBAN EFECTUARSE, DE MANERA QUE NO DEMOREN INNECESARIAMENTE LOS TRABAJOS.

EL CONTRATISTA SE COMPROMETE A PROPORCIONAR, ANTES DE SU INSTALACIÓN, LOS CERTIFICADOS DE CALIDAD DE TODOS LOS MATERIALES Y EQUIPOS, SEÑALADOS EN EL ANEXO "B-1", DICHOS CERTIFICADOS PODRÁN SER EXPEDIDOS POR EL FABRICANTE.

UNA VEZ INSTALADOS LOS SISTEMAS DE TUBERÍA, EL CONTRATISTA HARÁ LAS PRUEBAS HIDROSTÁTICAS O NEUMÁTICAS A LOS MISMOS EN PRESENCIA DE UN REPRESENTANTE DE PEMEX EXPLORACIÓN Y PRODUCCIÓN (PEP), POR LO CUAL, DEBERÁ COORDINARSE CON EL PERSONAL ENCARGADO DE PEP.

PARA PRUEBA HIDROSTÁTICA, LA PRESIÓN MÍNIMA DE PRUEBA Y LA PRESIÓN MÁXIMA DE PRUEBA SERA DE ACUERDO CON LA INGENIERIA DE DETALLE.

GENERALMENTE SE USARA AGUA LIMPIA COMO MEDIO PARA LA PRUEBA HIDROSTÁTICA DE SISTEMAS DE TUBERÍAS Y EQUIPO.

(26)

PARA PRUEBAS NEUMÁTICAS, LA PRESIÓN MÍNIMA DE PRUEBA SERÁ DE 110% DE LA PRESIÓN DE DISEÑO. PARA PRUEBAS CON PRESIONES MAYORES DE 1.75 KG. /CM² MAN. ESTA SE ELEVARA LENTAMENTE HASTA LLEGAR A LA PRESIÓN DE PRUEBA REQUERIDA.

PARA DETECTAR FUGAS EN LAS JUNTAS BRIDADAS, ROSCADAS Y SOLDADAS DE UN CIRCUITO QUE SE PRUEBA NEUMÁTICAMENTE, SE UTILIZARA UNA SOLUCIÓN JABONOSA. LAS JUNTAS BRIDADAS SE PREPARAN PARA LA PRUEBA CUBRIÉNDOSE ENTERAMENTE CON CINTA ADHESIVA Y ABRIENDO AGUJEROS DE 1/8” A TRAVÉS DE LA CINTA, EN DONDE SE COLOCARA LA SOLUCIÓN JABONOSA PARA DETECTAR LA FUGA.

PARA LA PRUEBA NEUMÁTICA SE USARA AIRE LIMPIO Y SECO.

TODOS LOS SISTEMAS DE TUBERÍAS SE LIMPIARAN ANTES DE LA PRUEBA, HACIENDO PASAR AIRE O AGUA A PRESIÓN, CON EL FIN DE ELIMINAR TIERRA, REBABAS, O MATERIAS EXTRAÑAS SUELTAS.

TODAS LAS VÁLVULAS SE DESMONTARÁN DURANTE EL LAVADO.

EL CONTRATISTA DEBERA ENTREGAR AL REPRESENTANTE DE PEP PROGRAMAS DE PRUEBAS DE SISTEMAS Y EQUIPOS, EN BASE AL “PROCEDIMIENTO PARA LA ENTREGA-RECEPCIÓN DE OBRAS DE LA SUBDIRECCIÓN DE INGENIERIA Y DESARROLLO DE OBRAS ESTRATÉGICAS A LOS ACTIVOS Y GERENCIAS REGIONALES DE PEP”, CLAVE 258-31000-PO-0002.

LOS COSTOS REFERENTES A PRUEBAS DE LABORATORIO DE LOS MATERIALES SE DEBERA DE CONSIDERAR DENTRO DE LOS COSTOS INDIRECTOS

3.7. CARGA Y TRANSPORTACION.

EL CONTRATISTA SERÁ RESPONSABLE DE EFECTUAR LA CARGA , TRANSPORTACIÓN Y LAS ACTIVIDADES DE APOYO QUE SEAN REQUERIDAS Y NECESARIAS POR LOS PAQUETES, EQUIPOS, ACCESORIOS Y TODOS LOS MATERIALES, POR LO QUE DEBERÁ TOMAR LAS CONSIDERACIONES Y PRECAUCIONES NECESARIAS PARA EFECTUAR LAS MANIOBRAS EN FORMA SEGURA, ASÍ COMO CONTAR CON EL PERSONAL REQUERIDO PARA EFECTUARLAS EFICIENTEMENTE, ASEGURÁNDOSE DE TENER LO

(27)

NECESARIO PARA QUE LA : “INGENIERIA, PROCURA, CONSTRUCCION Y PUESTA EN OPERACIÓN DE LA SUSTITUCION DE TRAMOS DE DUCTOS POR EL METODO DE PERFORACION DIRECCIONAL CONTROLADA EN LOS CRUCES DE RIOS

DEL ESTADO DE TABASCO” (PAQUETE 2 DDV 8 RIO SAMARIA) SE REALICEN SIN DEMORA ALGUNA Y EN ESTRICTO APEGO A LA PROGRAMACION DE LOS TRABAJOS.

3.7.1. RESPONSABILIDAD.

EL TRANSPORTE, MANIOBRAS Y ALMACENAMIENTO DE TODOS LOS MATERIALES SON RESPONSABILIDAD EXCLUSIVA DEL CONTRATISTA DE LA OBRA Y LOS REALIZARÁ DE TAL FORMA QUE NO SUFRAN ALTERACIONES QUE OCASIONEN DEFICIENCIAS EN LA CALIDAD DE LA OBRA.

EL CONTRATISTA ES RESPONSABLE DE LA PRESERVACIÓN DE TODOS LOS EQUIPOS (ATENDIENDO ESPECIALMENTE, EMBALAJE, ESTIBA Y FECHAS DE CADUCIDAD), TUBERÍA Y ACCESORIOS REQUERIDOS PARA LA CONSTRUCCIÓN DURANTE LAS FASES DE TRANSPORTE Y ALMACENAMIENTO.

LA INSPECCIÓN Y ACEPTACIÓN DEL EQUIPO O DE LAS PRUEBAS QUE SE EFECTÚEN, NO RELEVARÁN AL CONTRATISTA, DE LA RESPONSABILIDAD DE REEMPLAZAR POR SU CUENTA, CUALQUIER PARTE DE ÉSTE QUE SUFRA DAÑO O LLEGUE A FALLAR POR DEFECTOS DE MATERIALES O MANO DE OBRA DURANTE LA VIGENCIA DE LA GARANTÍA.

TAMBIÉN ES RESPONSABILIDAD DEL CONTRATISTA, UNA VEZ QUE HAYAN SIDO APROBADOS LOS EQUIPOS, EL TRANSPORTE Y PRESERVACIÓN DE LOS MISMOS DURANTE LAS ETAPAS DE INSTALACIÓN, INTERCONEXIÓN INTEGRACIÓN, PRUEBAS Y PUESTA EN OPERACIÓN A COMPLETA SATISFACCIÓN DE PEP. LA INSTALACIÓN DEL EQUIPO PRINCIPAL NO PODRÁ INICIARSE SIN LA APROBACIÓN DE PEP.

3.7.2. EMBALAJE PARA TRANSPORTE Y ENTREGA.

EL EMPAQUE PARA LOS EQUIPOS DE FABRICACIÓN NACIONAL, CONSISTIRÁ EN CAJAS DE MADERA (NO HUACALES). PARA LOS EQUIPOS QUE SE FABRIQUEN EN EL EXTRANJERO DEBEN SER ENVIADOS EN CONTENEDORES METÁLICOS. AMBOS EMPAQUES DEBEN SER RESISTENTES PARA SU TRANSPORTE Y MANEJO CON GRÚA. EL ENSAMBLE, ARMADO Y SUJECIÓN DE LAS CAJAS DEBE HACERSE DE TAL MANERA QUE LOS EQUIPOS QUEDEN PROTEGIDOS DURANTE SEIS MESES DE ALMACENAMIENTO (MENOS LOS PERECEDEROS) A LA INTEMPERIE EN AMBIENTE HÚMEDO Y CORROSIVO. CADA CAJA DEBE ROTULARSE CON TINTA INDELEBLE, INDICANDO COMO MÍNIMO: NOMBRE DEL CLIENTE, CLAVE DEL EQUIPO, NÚMERO
