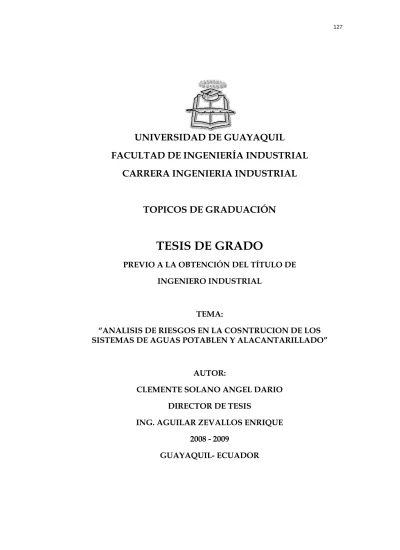

(1)127. UNIVERSIDAD DE GUAYAQUIL GUAYA FACULTAD DE INGENIERÍA INGENIERÍA INDUSTRIAL CARRERA INGENIERIA INDUSTRIAL INDUSTRIAL. TOPICOS DE GRADUACIÓN GRADUACIÓ. TESIS DE GRADO PREVIO A LA OBTENCIÓN OBTENCIÓN DEL TÍTULO DE INGENIERO INDUSTRIAL. TEMA: “ANALISIS DE RIESGOS EN LA COSNTRUCION DE LOS SISTEMAS DE AGUAS POTABLEN Y ALACANTARILLADO” CANTARILLADO”. AUTOR: CLEMENTE SOLANO ANGEL ANGE DARIO DIRECTOR DE TESIS ING. AGUILAR ZEVALLOS ZEVALLO ENRIQUE 2008 - 2009 GUAYAQUIL- ECUADOR.

(2) 128. AGRADECIMIENTO. Mi agradecimiento sincero a Dios por haberme permitido alcanzar este éxito, a mis padres Ricardo Clemente y Carmen Solano quienes con esfuerzo y sacrificio y sus sabios consejos me supieron guiar y sacar adelante como una persona de bien y útil para la sociedad, a mi esposa por su apoyo y comprensión, a mi tutor el Ing. Enrique Aguilar quien supo guiarme para la realización de este trabajo, al Ing. Roosevelt Feijoó y compañeros por su apoyo desinteresado a los directivos del Concesionario Interagua por haberme permitido realizar este estudio en la entidad que ellos dignamente dirigen, a todos mil gracias.. Darío Clemente S..

(3) INDICE. CAPITULO 1 .................................................. ¡Error! Marcador no definido. Nº. Descripción. Pág. 1.1.. Antecedentes ................................................................... 128. 1.2.. Localización ...................................................................... 128. 1.3.. Identificación según el CIIU .............................................. 129. 1.4.. Servicios que brinda ......................................................... 129. 1.5.. Filosofía Estratégica ......................................................... 129. 1.6.. Visión................................................................................ 130. 1.7.. Misión ............................................................................... 130. 1.8.. Productos y mercado que atiende .................................... 130. 1.8.1.. Tamaño y Participación de mercado ................................ 131. 1.8.2.. Capacidad de producción instalada y utilizada ................. 132. 1.9.. Delimitación de la investigación ....................................... 132. 1.10.. Justificativos ..................................................................... 133. 1.11.. Objetivos .......................................................................... 134. 1.11.1. Objetivos generales .......................................................... 134 1.11.2. Objetivo especifico ........................................................... 134 1.12.. Marco teórico .................................................................... 135. 1.12.1. Método de Fine................................................................. 135 1.12.2. Diagrama de Ishikawa ...................................................... 142 1.13.. Marco Legal ...................................................................... 143. 1.14.. Metodología ...................................................................... 146. CAPITULO 2 .................................................. ¡Error! Marcador no definido. Nº. Descripción ..................................................................... Pág. 2.1.. Identificación de riesgos en obras de Agua Potable, Alcantarillado Sanitario y Pluvial....................................... 147. 2.2.. Evaluación de los riesgos en obras de Agua Potable, Alcantarillado Sanitario y Pluvial en función de los puestos de trabajo ........................................................................... 23.

(4) 2.3.. Evaluación de los riesgos en obras de Alcantarillado Sanitario en función de los puestos de trabajo .................. 23.

(5) cxxxi. 2.3.1.. Topografía .......................................................................... 24. 2.3.2.. Señalización de la Obra ..................................................... 26. 2.3.3.. Transporte de Equipos y materiales. .................................. 27. 2.3.4.. Entibado de Protección ...................................................... 29. 2.3.5.. Excavación ......................................................................... 31. 2.3.6.. Instalación Cámaras y Cajas domiciliarias ......................... 33. 2.3.7.. Instalación Colectores ........................................................ 35. 2.3.8.. Compactar Terreno ............................................................ 37. 2.4.. Evaluación de los riesgos en obras de Alcantarillado Pluvial en función de los puestos de trabajo. ................................. 42. 2.4.1.. Replanteo topográfico. ....................................................... 42. 2.4.2.. Transporte de equipos y materiales. .................................. 44. 2.4.3.. Señalización de la Obra. .................................................... 45. 2.4.4.. Entibado de Protección. ..................................................... 47. 2.4.5.. Excavación y Desalojo. ...................................................... 49. 2.4.6.. Arriostramiento. .................................................................. 51. 2.4.7.. Replantillo. .......................................................................... 53. 2.4.8.. Amarre de Hierro. ............................................................... 55. 2.4.9.. Encofrado y desencofrado.................................................. 57. 2.4.10. Hormigonado. ..................................................................... 59 2.4.11. Relleno y Compactación..................................................... 61 2.4.12. Retiro de estructura y tabla estacada. ................................ 62 2.4.13. Soldadura, Oxicorte. ........................................................... 64 2.5.. Evaluación de los riesgos en obras de Agua Potable en función de los puestos de trabajo ....................................... 70. 2.5.1.. Replanteo Topográfico. ...................................................... 70. 2.5.2.. Transporte de Tubería. ....................................................... 72. 2.5.3.. Señalización de la Obra. .................................................... 74. 2.5.4.. Excavación y Replantillo. .................................................... 76. 2.5.5.. Instalación Tubería de 800mm HD. .................................... 78. 2.5.6.. Relleno y Compactación..................................................... 79. 2.5.7.. Prueba Hidráulica de Presión. ............................................ 81.

(6) cxxxii. CAPITULO 3 .................................................. ¡Error! Marcador no definido. Nº. Descripción. Pág. 3.1.. Priorización de Riesgos .................................................... 127. 3.2.. Priorización de los Factores de Riesgos en Instalación del Alcantarillado Sanitario en el Guasmo................................ 75. 3.2.1.. Interpretación de los Factores de Riesgo en Instalación del Alcantarillado Sanitario en el Guasmo................................ 75. 3.3.. Priorización de los Factores de Riesgo en la construcción de Ducto Cajón de Hormigón Armado en Sauces 4 ................ 76. 3.3.1.. Interpretación de los Factores de Riesgo en la construcción de Ducto Cajón de Hormigón Armado en Sauces 4 ........... 77. 3.4.. Priorización de los Factores de Riesgo en el tendido de tubería de Agua Potable de 800mm de HD ........................ 78. 3.4.1.. Interpretación de los Factores de Riesgo en el tendido de tubería de Agua Potable de 800mm de HD ........................ 79. 3.4.2.. Descripción general del problema ...................................... 79. 3.4.3.. Lista de empresas contratistas con las que trabaja Interagua. ........................................................................... 82. 3.4.4.. Diagrama de Ishikawa de accidentes en obras de agua potable y alcantarillado ..................................................... 127. CAPITULO 4 .................................................. ¡Error! Marcador no definido. Nº. Descripción. 4.1.. Pág. Planificación y actividades para eliminar o reducir los riesgos en obras de Agua Potable y Alcantarillado Sanitario ........ 127. 4.2.. Procedimiento de adjudicación de obras a empresas contratistas. ...................................................................... 128. 4.2.1.. Implicaciones y responsabilidades. .................................... 84. 4.2.2.. Desarrollo. .......................................................................... 85. 4.3.. Plan de seguridad y salud ocupacional para obras de Agua Potable y Alcantarillado Sanitario. ...................................... 86. 4.4.. Plan de Rotulación y Señalización. .................................... 87.

(7) cxxxiii. 4.4.1.. Procedimiento para Rotulación y Señalización. ................. 87. 4.4.2.. Elementos de señalización. ................................................ 89. 4.4.3.. Carteles o rótulos. .............................................................. 89. 4.4.4.. Conos Reflectivos............................................................... 93. 4.4.5.. Vallas delimitadoras de áreas............................................. 94. 4.4.6.. Cintas delimitadoras de peligro. ......................................... 95. 4.4.7.. Tira de caña gadúa o madera para soporte de pitucos. ..... 95. 4.4.8.. Pasos peatonales. .............................................................. 96. 4.4.9.. Mallas Plásticas. ................................................................. 96. 4.4.10. Barreras Contra Impacto. ................................................... 97 4.5. 4.5.1.. Aplicación del Método AST para desarrollo de propuesta 101 Inventario de tareas según priorización en la instalación del Sistema de agua potable y alcantarillado. ........................ 103. 4.6.. Medidas de control por procesos...................................... 127. 4.6.1.. Hincada de tabla estaca con Grúa. .................................. 127. 4.6.2.. Excavación y Desalojo ..................................................... 127. 4.6.3.. Arriostramiento. ................................................................ 127. 4.6.4.. Soldadura, Oxicorte .......................................................... 128. 4.6.5.. Relleno y Compactación................................................... 128. 4.6.6.. Transporte de Equipos y materiales (tuberías). ................ 128. 4.7.. Medidas de control para maquinaria pesada y de equipos. ......................................................................................... 129. 4.7.1.. Grúa ................................................................................. 129. 4.7.2.. Retroexcavadora. ............................................................. 129. 4.7.3.. Volquetas. ........................................................................ 129. 4.7.4.. Rodillos. ............................................................................ 130. 4.7.5.. Mixer. ................................................................................ 130. 4.7.6.. Generador. ....................................................................... 130. 4.7.7.. Soldadura y Oxicorte. ....................................................... 131. 4.7.8.. Bombas. ........................................................................... 131. 4.8. 4.8.1.. Medidas de control por cargo. .......................................... 131 Operadores. ..................................................................... 131.

(8) cxxxiv. 4.8.2.. Chóferes. .......................................................................... 132. 4.8.3.. Soldadores. ...................................................................... 132. 4.8.4.. Obreros. ........................................................................... 132. 4.9.. Orden y limpieza en los lugares de trabajo. ..................... 132. 4.9.1.. Responsables involucrados .............................................. 133. 4.9.2.. Desarrollo. ........................................................................ 133. 4.10.. Uso de equipos de protección individual y ropa de trabajo. ......................................................................................... 135. 4.10.1. Implicaciones y responsabilidades. .................................. 135 4.10.2. Desarrollo. ........................................................................ 136 4.11.. Plan de evacuación ante emergencias. ............................ 140. 4.11.1. Objetivo. ........................................................................... 140 4.11.2. Responsabilidad. .............................................................. 140 4.11.3. Procedimiento................................................................... 141 4.11.4. Organigrama funcional del plan general de contingencias. ......................................................................................... 143 4.11.5. Para casos de emergencia mayor. ................................... 144 4.11.6. Costo total de la propuesta. .............................................. 145 4.11.7. Análisis Beneficio-Costo. .................................................. 145 CAPITULO 5 .................................................. ¡Error! Marcador no definido. Nº. Descripción. Pág. 5.1.. Conclusiones. ................................................................... 146. 5.2.. Recomendaciones. ........................................................... 127.

(9) cxxxv. INDICE DE CUADROS. Nº. Descripción. Pág. 1.. Capacidad de Producción Instalada y Utilizada .......................................... 7. 2.. Factores de Evaluación: Consecuencias ................................................. 14. 3.. Factores de Evaluación: Probabilidad. ..................................................... 14. 4.. Factores de Evaluación: Exposición. ........................................................ 15. 5.. Factor de Ponderación. ............................................................................ 16. 6.. Instalación Alcantarillado sanitario Guasmo ............................................. 37. 7.. Construcción Ducto Cajón de Hormigón Armado Sauces 4 ..................... 59. 8.. Tendido de tubería Agua Potable 800mm Hierro Dúctil ............................ 73. 9.. Priorización de los Factores de Riesgo en Instalación del Alcantarillado Sanitario en el Guasmo. ........................................................................... 75. 10.. Interpretación de los Factores de Riesgo en Instalación del Alcantarillado Sanitario en el Guasmo. ........................................................................... 75. 11.. Priorización de los Factores de Riesgo en la Construcción de Ducto Cajón de Hormigón Armado en Sauces 4 .......................................................... 76. 12.. Interpretación de los Factores de Riesgo en la Construcción de Ducto Cajón de Hormigón Armado en Sauces 4 ................................................ 77. 13.. Priorización de los Factores de Riesgo en el Tendido de Tubería de Agua Potable 800mm HD .................................................................................. 78. 14.. Interpretación de los Factores de Riesgo en el Tendido de Tubería de Agua Potable 800mm HD......................................................................... 78. 15.. Costos de la señalización en calles de alto tráfico.................................... 98. 16.. Costos Equipos de Protección y Ropa de Trabajo ................................. 119. 17.. Para casos de emergencia mayor. ......................................................... 124. 18.. Costo total de la Propuesta .................................................................... 124.

(10) cxxxvi. INDICE DE ANEXOS. Nº. Descripción. Pág. 1. Plano de Ubicación Sistema de Bombeo y Tratamiento De Agua Potable “La Toma”. ..................................................................................................... 130. 2. Organigrama Gerencia de Seguridad Física e Industrial .......................... 131. 3. Señalización mínima requerida para trabajos en vías. ............................. 132. 4. Patrón de referencia de señalización para trabajos en Calles de doble sentido (Alto Trafico y Cierre Parcial) ....................................................... 133. 5. Patrón de referencia de señalización para trabajos en Calles de doble sentido (Poco Trafico y Cierre Parcial) ..................................................... 134. 6. Patrón de referencia de señalización para trabajos en Calles de doble sentido (Alto Trafico y Cierre Total) .......................................................... 135. 7. Patrón de referencia de señalización para trabajos en Calles de doble sentido (Poco Trafico y Cierre Total) ........................................................ 136. 8. Patrón de referencia de señalización para trabajos en Avenidas de Alta Velocidad. ................................................................................................ 137. 9. Patrón de referencia de señalización para trabajos en Calles de un Sentido (Poco Trafico y Cierre Total) .................................................................... 138. 10. Patrón de referencia de señalización para trabajos en Calles de un Sentido (Alto Trafico y Cierre Total) ...................................................................... 138. 11. Patrón de referencia de señalización para trabajos en Calles de un Sentido (Poco Trafico y Cierre Parcial) ................................................................. 140. 12. Patrón de referencia de señalización para trabajos en Calles de un Sentido (Alto Trafico y Cierre Parcial) ................................................................... 141. 13. Patrón de referencia de señalización para trabajos en Parterres. ............ 142.

(11) cxxxvii. 14. Patrón de referencia de señalización para trabajos en Aceras (Cierre Parcial)..................................................................................................... 143. 15. Patrón de referencia de señalización para trabajos en Aceras (Cierre Total). ................................................................................................................ 144. 16. Patrón de referencia de señalización para trabajos en calles Doble Sentido (Alto Trafico y Cierre Central)................................................................... 145. 17. Patrón de referencia de señalización para trabajos en cruces de vías (Alto Trafico)..................................................................................................... 146. 18. Estadísticas de Contratistas ..................................................................... 147. 19. Notas de Prensa: Accidentes por falta de Señalización ........................... 149. 20. Proforma Equipos de Protección ............................................................. 154. 21. Norma Técnica Ecuatoriana INEN 439 Señalización................................ 156.

(12) cxxxviii. RESUMEN. TEMA: ANALISIS DE RIESGOS EN LA CONSTRUCCIÓN DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO.. El objetivo de este trabajo es realizar un análisis de riesgos en donde el Concesionario Interagua realiza obras de expansión tanto en agua potable como alcantarillado sanitario encontrar los principales problemas que afectan a las mismas y dar posibles soluciones a ellos, el estudio se lo llevó a cabo en las siguientes obras: Instalación del Alcantarillado Sanitario en el Guasmo; Construcción Ducto Cajón de Aguas Lluvias de Hormigón en Sauces 4 y el Tendido de Tubería de 800mm para Agua Potable en el sector de la Vía a Daule - Perimetral obras que son ejecutadas por empresas contratistas, donde trabajadores y moradores de los sectores beneficiados se encuentran expuestos. A través de este análisis se encontró que el principal problema es la señalización de las obras, seguido por las siguientes áreas de trabajo Excavación y Desalojo, Entibado, Arriostramiento, Relleno y Compactación, Transporte de Tubería 800mm. La solución que se plantea en esta tesis para el principal problema es un Plan de Rotulación y Señalización además de un Plan de Seguridad y Salud Ocupacional para Obras de Agua Potable y Alcantarillado con lo cual se pretende minimizar los riesgos antes de que aparezcan en el lugar de trabajo. La metodología utilizada para la realización de este trabajo es el Método Científico Investigativo, con la ayuda de las siguientes técnicas: Encuestas a los trabajadores y supervisores, Diagrama de Ishikawa conocido también como causa-efecto nos permite lograr un conocimiento común de un problema complejo, el Método Fine para realizar la priorización de los factores de riesgos, se utilizó la técnica de análisis de seguridad de la tarea (AST). El monto de inversión en esta propuesta es de USD $ 8.044,07 para Señalización de Obras, EPP y Ropa de Trabajo, los resultados obtenidos a través de este trabajo de investigación son reducir perdidas económicas por accidentes de trabajo proporcionando un ambiente laboral más seguro. Para finalizar el Concesionario deberá establecer un mayor control en lo concerniente a la señalización de las obras que ejecutan las empresas contratistas, la gestión de la seguridad es una responsabilidad de la dirección, en efecto la dirección fija los objetivos, asigna los recursos e implanta el método hacia esos objetivos y corrige el rumbo cuando estos no son satisfactorios..

(13) cxxxix. Darío Clemente Solano AUTOR. Ing. Ind. Aguilar Zevallos Enrique TUTOR.

(14) 127. PROLOGO. Tener acceso al Agua Potable y Alcantarillado Sanitario son derechos básicos del ser humano especialmente en aquellos sectores que crecen de estos servicios al igual. que la seguridad en el lugar donde estas obras se. desarrollan, la seguridad esta en función del control del peligro y de los comportamientos inseguros y este control es la función primordial de la dirección.. Este trabajo de investigación desarrollado en la construcción de los sistemas de agua potable y alcantarillado sanitario ejecutado por empresas contratistas intenta aportar en la reducción de los daños y de los padecimientos en el lugar de trabajo resultante de las lesiones y enfermedades y en la consiguiente reducción de las cargas financieras que los accidentes representan a la organización.. La ejecución de un programa de seguridad debe ser un reflejo de su valoración como tarea ordinaria y cotidiana de la dirección general. El uso de información en todas las fases del proceso y el flujo de comunicación entre los distintos niveles de la empresa constituyen la base del éxito en la ejecución de estos programas..

(15) 128. CAPITULO 1. INTRODUCCIÓN. 1.1.. Antecedentes. En 1885 se forma la junta especial, integrada por notables ciudadanos y dirigida por el Dr. Francisco Campos Coello precursor de dotar de agua potable a la provincia del Guayas contando en esa época con los siguientes cantones: Guayaquil, Daule, Milagro y Santa Elena.. Se convoca a licitación para los estudios e investigación de las fuentes de agua que abastecerían a Guayaquil adjudicada a profesionales de la ingeniería de nacionalidad Chilena, siendo el Banco de Crédito Hipotecario quien otorgaría el financiamiento haciendo realidad este sueño en el siglo XVIII autorizado a partir de 1890 para extraer agua del torrente de agua Clara, en las estribaciones de los Andes.. En 1887 se construye el primer sistema de acueducto, compuesto por una pequeña represa en el río de Agua Clara cerca de la población de Bucal con una longitud de 78 Km. y de 11 pulgadas de diámetro.. En 1920 se instaló una nueva tubería de 22 pulgadas de diámetro. En 1928 se incorporó la Planta de Agua Potable Lolita que aún se encuentra en funcionamiento con 36.000 m3 día y abastece a las poblaciones de Naranjito y Milagro..

(16) 127. El 10 de Octubre de 1950 se inicia la operación de la nueva planta de abastecimiento. de. agua. potable. para. Guayaquil,. denominada. Planta. Convencional con una producción de 75.000m3, siendo ampliada y optimizada durante los años 1968-1972 y 1988, llegando a producir 460.000m3.. El 29 de Diciembre de 1967, la Municipalidad de Guayaquil creó la empresa de alcantarillado que tenía a su cargo las obras y el mantenimiento de los colectores de aguas servidas y aguas lluvias, así como los canales abiertos de drenaje de aguas lluvias de la ciudad de Guayaquil y de las parroquias del Cantón.. En 1972 se inaugura la Planta Lurggi con una producción de 60.000 m3 y en 1986 se realiza la ampliación para producir 160.000m3.. El 3 de Agosto de 1989, con registro oficial Nº- 246 de Agosto 3, se crea la Empresa Provincial de Agua Potable y Alcantarillado, posterior al período comprendido entre los años 1979 y 1980.. En Abril de 1994 durante el gobierno del Arq. Sixto Duran Ballén se inaugura la nueva Planta de Abastecimiento, con una producción de 864.000m3 día, con dos módulos iguales compuestos por dos cámaras de aireación, doce clarificadores a contacto de barros, treinta y dos filtros de arena, equipados por un sistema de lavado por aire – agua y un reservorio de agua potable de 10.000m3.. El 19 de Agosto de 1944 se crea mediante Decreto Ley Nº - 08, LA Empresa Cantonal de Agua Potable y Alcantarillado de Guayaquil, época en que se inició la reestructuración y modernización de la ECAPAG contando con 1.619 trabajadores..

(17) 128. En febrero de 1996 se consolida la Empresa Cantonal de Agua Potable y después de un largo proceso de modernización, disminución de personal y mejoramiento de la entidad, el 9 de Agosto del 2001, se logra la concesión de los servicios de agua potable y alcantarillado de Guayaquil por 30 años a favor de Interagua.. 1.2.. Localización. El complejo La Toma se encuentra localizado en el Km. 26 de la vía a Daule, el sistema de tratamiento consta de tres plantas de potabilización, las plantas existentes reciben los nombres de Planta Convencional, Planta Lurgi y Planta Nueva.. Para que la empresa pueda ejercer sus actividades de captación, depuración y distribución del agua potable y abastecer al cantón Guayaquil fue necesario que se instale junto al río Daule. Además Interagua dispone de la siguiente infraestructura ubicada en la ciudad de Guayaquil.. Oficina Central Urbanización San Eduardo Av. José Rodríguez Bonín, prolongación de la Av. Portete. Oficina Comercial Calicuchima, entre Chimborazo y Coronel (Polideportivo Huancavilca). Centro de Operaciones Edificio INMARAL, Km. 3 vía a Daule, 2do. Piso..

(18) 129. Centro de Servicios y Atención al Cliente Norte Calle Justino Cornejo, Av. Fco. De Orellana y Orrantia - Edificio TORRES ATLAS - Torre A. 1.3.. Identificación según el CIIU. En el escalafón del CIIU (Codificación Industrial Internacional Uniforme) Tercera Revisión INTERAGUA está codificada en el grupo E de empresas de Suministros de Electricidad, Gas y Agua con el código 4100.. 1.4.. Servicios que brinda. La eficiencia en los servicios de Agua Potable y Alcantarillado Sanitario y Pluvial redunda en grandes beneficios de orden social y económico, es un factor fundamental para el desarrollo inmobiliario, turístico, industrial y comercial de la ciudad, aumentando su potencial económico y creando nuevas fuente de trabajo. Permite elevar, en términos de salud y bienestar, la calidad de vida de más de dos millones de habitantes.. A partir del 9 de Agosto del 2001 la empresa International Water Services (Guayaquil) Interagua C. Ltda. Tiene a su cargo, por 30 años, la provisión, administración y prestación de los servicios de Agua Potable y Saneamiento de la ciudad de Guayaquil.. 1.5.. Filosofía Estratégica. Interagua tiene como filosofía estratégica el servir a la comunidad, el agua es vida todo se desenvuelve en torno al agua, es el recurso natural que.

(19) 130. desde el inicio de la civilización se vincula a todos los aspectos del desarrollo humano, agrícola e industrial.. 1.6.. Visión1. Ser la empresa proveedora de servicios de agua potable y alcantarillado, de mayor cobertura; y cuya alta calidad sea un atributo empresarial reconocido permanentemente por sus clientes.. 1.7.. Misión2. Contribuir al mejoramiento continuo de la calidad de vida de los habitantes de Guayaquil, prestando los servicios que le corresponden a la Empresa conforme a los términos del Contrato de Concesión.. 1.8.. Productos y mercado que atiende. Actualmente, Interagua suple la demanda de la población a través de la red de Distribución de agua, bocatomas que abastecen a los camiones tanques o (tanqueros), y por acueductos públicos o piletas. El servicio de agua a través de la red de distribución en el norte de la ciudad y en sectores del centro y sur, es por lo general, un servicio continuo de 24 horas al día, siete días en la semana. Los diferentes tipos de usuarios del sistema pueden ser clasificados de la siguiente manera:. 1. Domésticos 2. Comerciales 1 2. Fuente: Interagua Fuente: Interagua.

(20) 131. 3. Industriales 4. Bocatomas/Tanqueros 5. Piletas 6. Clientes de agua en bloque 7. Exentos. 1.8.1. Tamaño y Participación de mercado. El mercado que atiende Interagua comprende la zona urbana de la ciudad de Guayaquil más el área de Expansión Urbana de la ciudad y las cabeceras parroquiales de Juan Gómez Rendón (Progreso), El Morro, Posorja, Puná, Tenguel, más los Suelos Urbanizables no Programados situados en las zonas rurales del cantón. Crecimiento de la población servida mediante redes domiciliarias. Fuente: ECAPAG Elaborado por: Darío Clemente S..

(21) 132. 1.8.2.. Capacidad de producción instalada y utilizada. El sistema de tratamiento en el complejo La Toma esta conformada por tres plantas de potabilización en el cuadro # 3 se expresa su capacidad de diseño, la producción promedio y su capacidad nominal en m3/día.. Cuadro # 1. Capacidad de Diseño m3/día. Producción Promedio m3/día. Capacidad Nominal m3/día. Años de Servicio. Convencional. 480.000. 259.000. 360.000. 56. Lurghi. 140.000. 120.000. 140.000. 34. Nueva. 864.000. 753.000. 720.000. 12. 1.484.000. 1.132.000. 1.220.000. Planta. Total Fuente: Interagua. Elaborado por: Dario Clemente S.. La capacidad de producción instalada y utilizada a la cual nos referimos en el cuadro # 1 refleja que la planta nueva por su capacidad de diseño que es de 864.000m3 y los años de servicio que tiene, se encuentra produciendo en este momento por encima de su capacidad nominal superior a la capacidad de diseño de la planta convencional y Lurghi juntas y mas aun por los años que tienen de servicio.. 1.9.. Delimitación de la investigación. Para el desarrollo de este trabajo se analizaran los riesgos en que se encuentran inmersos los trabajadores y moradores en donde se realizan obras.

(22) 133. de expansión en agua potable, alcantarillado sanitario y pluvial así como el mantenimiento de las mismas.. 1.10.. Justificativos. Este trabajo se justifica al garantizar a los trabajadores permanentes y ocasionales, que podrá ofrecer. después de realizado el análisis de riesgos la empresa. las condiciones de seguridad, salud y bienestar en un medio. ambiente de trabajo adecuado y propicio para el ejercicio de sus facultades físicas y mentales.. Además del cumplimiento del Acuerdo del Ministerio de Trabajo y Empleo Nº 00174 en el que se aprueba el nuevo reglamento de Seguridad y Salud para la construcción y obras publicas vigente desde Diciembre 10 del 2007 , la responsabilidad que tiene el Concesionario frente a los contratistas. y. subcontratistas que por cometer infracciones al presente reglamento e inobservancia en materia de seguridad y salud prevista en la legislación vigente en el país originaren accidentes de trabajo o enfermedades profesionales serán sancionados con las penas contempladas en las disposiciones legales de las instituciones de control e incluso el propio Órgano de Control del Concesionario en este caso ECAPAG estaría expuesto a sanciones. Independientemente de esto ellos tienen que cumplir con las normas por que si no las cumplen ellos van a tener sanciones y multas que si bien es cierto económicamente no le van a representar de pronto grandes cantidades y lo más probable es que los valores sean más bajos que las inversiones que ellos ejecutan para los planes de seguridad sin lugar a duda. Pero existe otro componente que difícilmente se puede cuantificar es la imagen de la empresa en la medida que ellos tienen accidentes de trabajo, incidentes de trabajo la imagen va a tender a bajar y en la medida que baje, baja el valor de la empresa en general como tal, las empresas hoy por hoy están preocupadas de la imagen que tienen en el mercado por que eso se transforma en dinero..

(23) 134. Pero el punto más importante es que el concesionario a más de tener esa responsabilidad con los empleadores tiene una responsabilidad frente a Ecapag a través del contrato de concesión y el contrato es muy claro y dice que para realizar una obra civil tiene que cumplir con todas las reglamentaciones vigentes que existen en el Ecuador.. 1.11.. Objetivos. 1.11.1. Objetivos generales. Este. programa. tiene. por. objeto. establecer. normas,. reglas. y. procedimientos para las actividades relacionadas a la higiene y seguridad industrial de la empresa debido a que permiten:. . Evitar eventos no deseados.. . Mantener las operaciones eficientes y productivas.. . Llevar una coordinación y orden de las actividades de la empresa.. 1.11.2. Objetivo especifico. . Analizar e identificar los peligros en la construcción de los sistemas de Agua Potable, Alcantarillado Sanitario y Pluvial.. . Mejorar procedimientos de trabajo y eliminar errores en el proceso de ejecución de los mantenimientos en los sistemas de Agua Potable, Alcantarillado Sanitario y Pluvial.. . Mantener los equipos de seguridad requeridos para cada tarea..

(24) 135. 1.12.. Marco teórico. Para la elaboración de este documento hemos observado las disposiciones de ley aplicadas a la seguridad, salud y medio ambiente laboral y varios textos que nos han permitido desarrollar las propuestas de mejoras a la empresa donde estamos realizando este importante trabajo.. 1.12.1. Método de Fine. Permite establecer prioridades entra las distintas situaciones de riesgo en función del peligro causado. Tal sistema de prioridad está basado en la utilización de una fórmula simple para calcular el peligro en. cada. situación. de. riesgo. y. de. este. modo. llegar. a. una. acción. correctora.. La gravedad del peligro debido a un riesgo reconocido se calcula por medio. de. una. evaluación. numérica,. considerando. tres. factores:. las. consecuencias de un posible accidente debido al riesgo, la exposición a la causa básica y la probabilidad de que ocurra la secuencia completa del accidente y sus consecuencias.. Factores de riesgo.- Es el elemento o conjunto de elementos que estando presentes en las condiciones de trabajo, pueden desencadenar una disminución en la salud del trabajador.. Atendiendo a su origen, dividimos los factores de riesgo en cinco grupos para facilitar su estudio:. . Condiciones de seguridad.. . Medio ambiente físico de trabajo.. . Contaminantes químicos y biológicos.. . Carga de trabajo..

(25) 136. . Organización del trabajo.. Condiciones de seguridad: En este grupo se incluyen aquellas condiciones materiales que pueden dar lugar a accidentes en el trabajo. Para estudiarlas es necesaria la investigación y evaluación de factores derivados de: . Lugares de trabajo.. . Máquinas y equipos de trabajo.. . Riesgo eléctrico.. . Riesgo de incendio.. . Manipulación y transporte.... Medio ambiente físico de trabajo: Son factores del medio ambiente natural presentes en el ambiente de trabajo y que aparecen de la misma forma o modificados por el proceso de producción y repercuten negativamente en la salud. . Condiciones termohigrométricas (temperatura, humedad, ventilación).. . Ruido.. . Vibraciones.. . Radiaciones (ionizantes o no ionizantes).. Contaminantes: Son agentes extraños al organismo humano que pueden producir alteraciones a la salud cuando están presentes en el ambiente. Se dividen en:. Contaminantes químicos: sustancias químicas que durante la fabricación, transporte, almacenamiento o uso puedan incorporarse al ambiente en forma de aerosol, gas o vapor y afectar a la salud de los trabajadores. Su vía más común de entrada al organismo es la respiratoria, pero también pueden penetrar por vía digestiva o a través de la piel..

(26) 137. Contaminantes biológicos: microorganismos que pueden estar presentes en el ambiente de trabajo y originar alteraciones en la salud de los trabajadores. Pueden ser organismos vivos (bacterias, virus, hongos,...), derivados de animales (pelos, plumas, excrementos,...) o vegetales (polen, madera, polvo vegetal,...).. Carga de trabajo: Son los factores referidos a los esfuerzos físicos y mentales a los que se ve sometido el trabajador en el desempeño de su tarea. Se divide en:. Carga física: esfuerzos físicos de todo tipo (manejo de cargas, posturas de trabajo, movimientos repetitivos). Puede ser estática o dinámica.. Carga mental: nivel de exigencia psíquica de la tarea (ritmos de trabajo, monotonía, falta de autonomía, responsabilidad,...).. Factores organizativos: Son los factores debidos a la organización del trabajo y a la estructura y cultura empresarial. Pueden tener consecuencias para la salud de los trabajadores a nivel físico pero, sobre todo, a nivel psíquico y social, como: . Jornada.. . Nivel de automatización.. . Comunicación.. . Relaciones.. . Estilo de mando.. . Status social.. . Participación..

(27) 138. Los factores de riesgo nunca se presentan aisladamente. En el entorno de trabajo interactúan muchos de estos factores, es decir, están presentes varios factores de riesgo al mismo tiempo, de forma que se potencian sus efectos nocivos. De esta forma, cuando se produce una alteración en la salud de los trabajadores no se puede achacar a una sola causa, sino que será un conjunto de factores diferentes presentes en el ambiente laboral los que ocasionan esa pérdida de salud.. Relacionaremos a continuación los diferentes factores de riesgo con los riesgos que pueden entrañar y los daños que pueden ocasionar.. Criterios de Valoración a considerar son:. . Análisis de procesos y/o tareas. . Medio ambiente de trabajo. . Análisis de instalaciones. Factores de Evaluación. Esto permite la localización de cada riesgo asociado a una determinada tarea y/o puesto de trabajo. Como base para valorar los riesgos de seguridad se toman en cuenta los siguientes factores. Consecuencias.- Hace referencia a los diferentes niveles de gravedad de las lesiones derivadas de los accidentes en los que pueden materializarse el riesgo, estableciendo la siguiente clasificación y valoración. Cuadro # 2. CONSECUENCIAS. VALORACIÓN.

(28) 139. Accidente leve. 1. Accidente grave. 4. Accidente mortal. 7. Accidente catastrófico. 10. Elaborado por: Dario Clemente S.. Probabilidad.- hace referencia a la probabilidad de que el accidente se materialice cuando se esta expuesto al riesgo, estableciendo la siguiente clasificación y valoración Cuadro # 3. PROBABILIDAD. VALORACIÓN. Muy baja. 1. Baja. 4. Media. 7. Alta. 10. Elaborado por: Dario Clemente S.. La estimación del riesgo se determinará a partir de los factores expuestos: Estimación de riesgo = Consecuencias x Probabilidad. La valoración puede ser parcial o total, según excluya o no los riegos catastróficos respectivamente.. Exposición.- Hace referencia a la frecuencia con la que ocurre la situación de riesgo de accidente, estableciendo la siguiente valoración:.

(29) 140. Cuadro # 4. EXPOSICIÓN Raramente sabe que ocurre). VALORACIÓN (se 1. Ocasionalmente (pocas veces a la semana). 3. Frecuentemente (pocas veces al día). 6. Continuamente (muchas veces al día). 10. Elaborado por: Dario Clemente S.. A partir de los valores de las consecuencias, exposición y probabilidad se obtiene el grado de peligrosidad.. La formula del grado de peligrosidad es la siguiente: Grado de peligrosidad = Consecuencias x Exposición x Probabilidad. GP = C x P x E. Interpretación del Grado de Peligrosidad. BAJO. 1. MEDIO. 300. Grado de Repercusión GR = GP x FP. ALTO. 600. 1000.

(30) 141. % Expuestos =. # de trabajadores expuestos 100% # total de trabajadores. Cuadro # 5. % EXPUESTO. FACTOR DE PONDERACIÓN. 1 - 20%. 1. 21 - 40%. 2. 41 - 60%. 3. 61 - 80%. 4. 81 - 100%. 5. Elaborado por: Dario Clemente S.. Interpretación del Grado de Repercusión.. BAJO. 1. MEDIO. 1500. ALTO. 3000. 5000.

(31) 142. 1.12.2. Diagrama de Ishikawa. El diagrama de Ishikawa conocido también como causa-efecto, es una forma de organizar y representar las diferentes teorías propuestas sobre las causas de un problema. Nos permite, por tanto, lograr un conocimiento común de un problema complejo, sin ser nunca sustitutivo de los datos.. Los Errores comunes son construir el diagrama antes de analizar globalmente los síntomas, limitar las teorías propuestas enmascarando involuntariamente la causa raíz, o cometer errores tanto en la relación causal como en el orden de las teorías, suponiendo un gasto de tiempo importante. El diagrama se elabora de la siguiente manera: . Ponerse de acuerdo en la definición del efecto o problema.. . Trazar una flecha y escribir el “efecto” del lado derecho.. . Identificar las causas principales a través de flechas secundarias que terminan en la flecha principal.. . Identificar las causas secundarias a través de flechas que terminan en las flechas secundarias, así como las causas terciarias que afectan a las secundarias..

(32) 143. . Asignar la importancia de cada factor.. . Definir los principales conjuntos de probables causas: materiales, equipos, métodos de trabajo, mano de obra, medio ambiente (5 M’s).. . Marcar los factores importantes que tienen incidencia significativa sobre el problema.. . Registrar cualquier información que pueda ser de utilidad.. 1.13.. Marco Legal. Resolución 741 del IESS reglamento general del seguro de riesgo de trabajo.. Art. 44. Las empresas sujetas al régimen del IESS deberán cumplir las normas y regulaciones sobre prevención de riesgos establecidas en la Ley, Reglamentos de Salud y Seguridad de los Trabajadores y Mejoramiento del Medio Ambiente de Trabajo, Reglamento de Seguridad e Higiene del Trabajo del IESS y las recomendaciones específicas efectuadas por los servicios técnicos de prevención, a fin de evitar los efectos adversos de los accidentes de trabajo y las enfermedades profesionales, así como también de las condiciones ambientales desfavorables para la salud de los trabajadores..

(33) 144. Código del trabajo Capitulo III art. 11 Acciones para disminuir los riesgos laborales. En todo lugar de trabajo se deben tomar medidas tendientes a disminuir los riesgos laborales, estas medidas deberán basarse, para el logro de este objetivo, en directrices sobre sistemas de gestión de la seguridad y la salud en el trabajo y su entorno como responsabilidad social y empresarial.. Acuerdo del Ministerio de Trabajo Nº 00174 Capitulo II Articulo 20. RESPONSABILIDAD. SOLIDARIA. EN. MATERIA. DE. PREVENCIÓN. Y. PROTECCIÓN CONTRA LOS RIESGOS DEL TRABAJO.- A efectos de la responsabilidad solidaria entre empleadores, en materia de seguridad y salud en el trabajo se considerará lo siguiente:. a) Propietario de la obra.- Es responsabilidad del propietario, contratar la ejecución de la obra con personas naturales o jurídicas cumplidoras de las obligaciones que en materia de seguridad y salud en el trabajo establece la legislación vigente.. b) Diseñadores y planificadores.- Los diseñadores y planificadores deberán aplicar normas y preceptos preventivos desde la fase de diseño, en estricto apego a la normativa legal vigente. Deberán además incluir en presupuesto de obra, el rubro correspondiente a los programas de prevención de riesgos laborales.. c) Constructor.- El constructor con fundamento en la identificación y evaluación de los riesgos de los puestos de trabajo, está obligado a la formulación y ejecución de los programas de prevención y protección respecto a los riesgos del trabajo en los diferentes procesos de avance de la obra..

(34) 145. Asignará los recursos correspondientes para el desarrollo de estos programas y tomará cuentas de su cumplimiento a los responsables. Cuando la ejecución de la obra precise la intervención de intermediarios, tercerizadoras, contratistas y subcontratistas, el constructor o quien haga sus veces, requerirá de estos, su registro en el Ministerio de Trabajo, los reglamentos internos de seguridad y salud o los planes preventivos diseñados en función de los factores de riesgo propios de la obra o servicio a ejecutar. La presentación de estos documentos será parte del proceso contractual y constarán en los contratos respectivos.. d). Tercerizadores. subcontratistas:. Los. de. servicios. tercerizadores,. complementarios,. contratistas. y. contratistas. subcontratistas,. y son. responsables de la aplicación de la normativa vigente en materia de seguridad y salud para con sus trabajadores. Desarrollarán acciones de prevención y protección que se ajusten a los riesgos inherentes a la obra o servicio a prestar.. e) Intermediarios laborales.- Las personas naturales o jurídicas intermediarios del sector de la construcción están obligados a seleccionar de manera adecuada el personal idóneo que se ajuste a las competencias y requerimientos del puesto de trabajo. Son además responsables de la entrega de información y capacitación general en materia de seguridad y salud en el trabajo.. f) Fiscalizadores.- Los fiscalizadores realizarán acciones de verificación del cumplimiento de los programas preventivos planificados y comprometidos por los empleadores a través de reglamentos internos o planes mínimos de prevención de riesgos, presentados al constructor. g) Residentes de obra y supervisores.- Participar activamente en los programas de prevención de riesgos en los que sean requeridos, controlar el cumplimiento de las acciones de capacitación y adiestramiento en cada puesto de trabajo. Reportar a la Unidad de Seguridad y Salud o al responsable de prevención de riesgos, en su caso, todos los accidentes, incidentes y situaciones.

(35) 146. de riesgo para los trabajadores. Colaborar en las inspecciones y auditorias de seguridad,. investigación. de. accidentes-. incidentes. y. enfermedades. ocupacionales, Coordinar con el Técnico de Seguridad los procedimientos de trabajo y vigilar el cumplimiento del los planes de prevención y protección de los trabajadores de terceros.. h) Maestros mayores.- En caso de fungir como contratistas asumirán las responsabilidades descritas en el literal d) de este artículo. De ser parte de la plantilla del constructor, apoyarán el trabajo preventivo del residente de obra.. Contrato de Concesión Cláusula Quita.- Obligaciones y responsabilidad de la Concesionaria relativas a la relación con la Ecapag numeral 5.6.1. La Concesionaria cumplirá estrictamente con sus obligaciones frente a la ECAPAG, de acuerdo a lo establecido en el presente Contrato y las leyes y otras normas aplicables. En consecuencia, la Concesionaria deberá facilitar las labores de control y supervisión de la ECAPAG, brindándole acceso a la información que ésta le solicite dentro del presente Contrato.. 1.14.. Metodología. Para la ejecución de este trabajo se realizará a través del método de investigación científica, el cual se basará en un trabajo de campo para observar el proceso en la construcción, operación y mantenimiento de los sistemas de agua potable alcantarillado sanitario y pluvial con el propósito de identificar las debilidades en el proceso de gestión de seguridad manejado por la empresa.. Se hará el levantamiento de información del personal involucrado en el proceso tomando en cuenta sus comentarios y puntos de vista para elaborar nuestro registro y posterior análisis de los mismos..

(36) 147. Se utilizara datos estadísticos con que cuenta la empresa como soporte para nuestra investigación.. Para la elaboración del diagnostico se utilizara técnicas tales como el análisis de tarea (AST), análisis de riesgo de tarea (ART).. CAPITULO 2. 2.1.. Identificación. de. riesgos. en. obras. de. Agua. Potable,. Alcantarillado Sanitario y Pluvial.. Identificar los factores que generan los riesgos para posteriormente evaluándolos intentar evitarlos o, si no es posible disminuirlos, es la primera tarea para mejorar las condiciones de trabajo, a continuación se detallan los riesgos encontrados en el proceso de instalación del Alcantarillado Sanitario en el sector de Guasmo, la construcción del Ducto Cajón de Hormigón Armado en Sauces 4 y el Tendido de tubería de hierro 800mm para Agua Potable para el sector de Flor de Bastión:. Accidentes de tráfico Golpes o choques contra o con vehículos Pisada sobre objetos Acciones de seres vivos Sobre-esfuerzos Caídas de personas a distinto nivel Caídas de personas al mismo nivel Caídas de objetos desprendidos.

(37) 148. Golpes por objetos o herramientas Caídas de objetos por desplome Contacto Eléctrico Atrapamientos por o entre objetos Aplastamiento por vuelco de maquinas Choques o contactos contra objetos inmóviles Contacto térmico Explosión, incendio.

(38) Situación Actual 23. Exposición a radiaciones Contacto con sustancias químicas Proyección de fragmentos o partículas Exposición a temperaturas extremas Inhalación de sustancias nocivas Polvo Humo Ruído Gases. 2.2.. Evaluación de los riesgos en obras de Agua Potable, Alcantarillado Sanitario y Pluvial en función de los puestos de trabajo. La evaluación de riesgos es una actividad básica para poder prevenir daños de una forma eficiente. Los objetivos de la evaluación de riesgos son: determinar los peligros existentes y su nivel de importancia, facilitar la elección adecuada de equipos, valorar la eficacia de las medidas preventivas existentes, así como estimar la necesidad de adoptar medidas adicionales y, finalmente, demostrar a los trabajadores el cumplimiento del deber de prevención y poner a disposición de la autoridad competente los resultados de la misma.. 2.3.. Evaluación de los riesgos en obras de Alcantarillado Sanitario en función de los puestos de trabajo. La evaluación se la realizará en varios Sectores del Guasmo donde actualmente Interagua continúa con la ejecución de trabajos para la dotación del.

(39) Situación Actual 24. servicio de recolección de aguas servidas, actualmente la Concesionaria se encuentra instalando cámaras, colectores, ramales y cajas domiciliarias.. Cabe indicar que para la realización de estos trabajos la Concesionaria lo efectúa a través de las empresas Survintec que cuenta con trece frentes de trabajo nueve de instalación de ramales domiciliarios y cuatro de colectores y Ecuaconstrucciones que tiene a cargo diez frentes de trabajo que se conforman de siete de Instalación de ramales domiciliarios y tres. de instalación de. colectores y cada frente lo conforman ocho personas.. 2.3.1. Topografía. Se realiza replanteo topográfico para verificar si existen variaciones en cuanto al diseño ya establecido, se toman niveles del terreno para determinar cota de instalación de colectores o ramales terciarios.. Riesgos: Caídas a un mismo nivel y desnivel, atropellamientos. Numero total de trabajadores = 2 Numero de trabajadores expuestos = 1 Tiempo de exposición = 8 horas. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos:.

(40) Situación Actual 25. Consecuencia (C) = 1 Probabilidad (P) = 7 Exposición (E) = 10. Valoración según el Grado de Peligrosidad GP= (C*P*E) GP= (1*7*10) = 70 GP= 70 El Grado de Peligrosidad esta entre 1 a 300, por lo tanto la interpretación es BAJO. Factor de Ponderación FP. % Expuestos =. # de trabajado res expuestos # total de trabajado res. 1 % Expuestos = *100 = 50% 2. Mediante los intervalos de los porcentajes expuestos es 50% de entre 41 al 60%, por lo tanto la tabla da un Factor de Ponderación de 3. Valoración según grado de repercusión GR= (GP*FP) GR = (70*3) = 210 GR = 210 La interpretación de la escala del grado de repercusión esta entre 1 a 1500 por lo tanto es BAJA.

(41) Situación Actual 26. 2.3.2. Señalización de la Obra. Los contratistas deben cumplir con la señalización de los respectivos frentes de trabajo, obstaculizar lo menos posible el libre transito peatonal o vehicular.. Riesgos: Atropellamientos, daños a terceros, choques, peligro a peatones, caídas. Numero total de trabajadores = 2 Numero de trabajadores expuestos = 2 Tiempo de exposición = ½ hora. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 7 Probabilidad (P) = 10 Exposición (E) = 6 Valoración según el grado de peligrosidad GP= (C*P*E).

(42) Situación Actual 27. GP = (7*10*6) GP = 420 El grado de peligrosidad esta entre 300 a 600, por lo tanto la interpretación es MEDIO. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. % Expuestos =. 2 * 100 = 100% 2. Mediante los intervalos de los porcentajes expuestos es 100% de entre 81 al 100%, por lo tanto la tabla da un Factor de Ponderación de 5. Valoración según grado de repercusión GR= (GP*FP) GR = (420*5) GR = 2100 La interpretación de la escala del Grado de Repercusión esta entre 1500 a 3000 por lo tanto es MEDIA.. 2.3.3. Transporte de Equipos y materiales.. Se realiza el traslado de equipos y materiales a los distintos frentes de trabajo para el desarrollo cotidiano de actividades en la instalación del alcantarillado sanitario..

(43) Situación Actual 28. Riesgos: Sobreesfuerzos caídas a desnivel, golpes, accidentes a terceros. Numero total de trabajadores = 7 Numero de trabajadores expuestos = 5 Tiempo de exposición = 1 hora. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 4 Probabilidad (P) = 10 Exposición (E) = 6. Valoración según el grado de peligrosidad GP= (C*P*E) GP= (4*10*6) GP = 240 El Grado de Peligrosidad esta entre 1 a 300, por lo tanto la interpretación es BAJO.

(44) Situación Actual 29. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. % Expuestos =. 5 * 100 = 71.43% 7. Mediante los intervalos de los porcentajes expuestos es 71.43% de entre 61 al 80%, por lo tanto la tabla da un Factor de Ponderación de 4. Valoración según grado de repercusión GR= (GP*FP) GR = (240*4) GR = 960 La interpretación de la escala del Grado de Repercusión esta entre 1 a 1500, por lo tanto es BAJA. 2.3.4. Entibado de Protección. Se realiza en excavaciones por medios mecánicos con taludes no estables debido al alto nivel freático, al material plástico que es de fácil deslizamiento y de profundidad superior a 1,50m..

(45) Situación Actual 30. Riesgos: Golpes, caídas a distinto nivel y a un mismo nivel, atrapamientos, sobreesfuerzos, cortaduras, caídas de objetos por desplome.. Numero total de trabajadores = 3 Numero de trabajadores expuestos = 2 Tiempo de exposición = 8 horas. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 7 Probabilidad (P) = 7 Exposición (E) = 10. Valoración según el grado de peligrosidad GP= (C*P*E) GP = (7*7*10) GP = 490 Esta entre 300 a 600 por lo tanto la interpretación es MEDIO.

(46) Situación Actual 31. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. % Expuestos =. 2 * 100 = 66.7% 3. Mediante los intervalos de los porcentajes expuestos es 66.7% de entre 61 al 80%, por lo tanto la tabla da un Factor de Ponderación de 4. Valoración según grado de repercusión GR= (GP*FP) GR = (490*4) GR = 1960 La interpretación de la escala del Grado de Repercusión esta entre 1500 a 3000, por lo tanto es MEDIA. 2.3.5. Excavación. Es una tarea que se lleva a cabo conjuntamente con el entibado del terreno para esto se apoyan con una retroexcavadora y una volqueta que es la que se encarga de retirar el material de desalojo y suministrar el material de mejoramiento..

(47) Situación Actual 32. Riesgos: Golpes por cucharón, choque eléctrico (al tendido público), atropellamientos por volquetes, muerte, atrapamientos interior zanjas, Caídas de moradores o vehículos.. Numero total de trabajadores = 5 Numero de trabajadores expuestos = 3 Tiempo de exposición = 8 horas Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 4 Probabilidad (P) = 10 Exposición (E) = 10 Valoración según el grado de peligrosidad GP= (C*P*E) GP= (4*10*10) GP = 400 Esta entre 300 a 600 por lo tanto la interpretación es MEDIO Factor de Ponderación FP.

(48) Situación Actual 33. % Expuestos =. # de trabajador es expuestos # total de rabajadore s. % Expuestos =. 3 * 100 = 60% 5. Mediante los intervalos de los porcentajes expuestos es 60% de entre 41 al 60%, por lo tanto la tabla da un Factor de Ponderación de 3. Valoración según grado de repercusión GR= (GP*FP) GR = (400*3) GR = 1200 La interpretación de la escala del Grado de Repercusión esta entre 1 a 1500, por lo tanto es BAJA. 2.3.6. Instalación Cámaras y Cajas domiciliarias. Una vez que se encuentra lista la excavación se realiza el replantillo que es la reconformación de material en la parte inferior donde van a ser instaladas las respectivas cámaras con material grueso y el recubrimiento normal con piedra ¾ se procede a bajar la cámara y se toman niveles. Se debe mencionar que la profundidad de una cámara de arranque esta en 1,5 a 2m de profundidad y la cámara final esta de 5 a 6m, entre cámara y cámara hay una distancia de 80m esto es por razones técnicas de mantenimiento. En lo que respecta a cajas domiciliarias se instalaran en el límite entre predio y predio debido a que la misma caja sirve para la descarga de aguas servidas de ambos predios y en ocasiones se instalaran individualmente..

(49) Situación Actual 34. Riesgos: Golpes, Caídas a desnivel y a nivel, sobreesfuerzos, cortaduras, caídas de objetos por desplome. Numero total de trabajadores = 6 Numero de trabajadores expuestos = 4 Tiempo de exposición = 2 horas Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 4 Probabilidad (P) = 4 Exposición (E) = 6 Valoración según el grado de peligrosidad GP= (C*P*E) GP = (4*4*6) GP = 96 Esta entre 1 a 300 por lo tanto la interpretación es BAJO. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es.

(50) Situación Actual 35. % Expuestos =. 4 * 100 = 66.7% 6. Mediante los intervalos de los porcentajes expuestos es 66.7% de entre 61 al 80%, por lo tanto la tabla da un Factor de Ponderación de 4. Valoración según grado de repercusión GR= (GP*FP) GR = (96*4) GR = 384 La interpretación de la escala del Grado de Repercusión esta entre 1 a 1500, por lo tanto es BAJA. 2.3.7. Instalación Colectores. El procedimiento es similar al de instalación de cámaras y cajas domiciliarias con la diferencia que aquí son colectores y ramales domiciliarios (tubos). En lo que respecta a instalación de colectores su rendimiento diario esta en 30m donde el terreno es óptimo y de poca profundidad y en terrenos con alto nivel freático y de mayor profundidad estará de 10 a 12m. En instalación de ramales domiciliarios su rendimiento diario es de 72m en terrenos con buenas condiciones y 48m en terreno con alto nivel freático, pozos sépticos etc..

(51) Situación Actual 36. Riesgos: Golpes, Caídas a desnivel y a nivel, atrapamiento interior zanjas, muerte, cortaduras, caídas de objetos, polvo. Numero total de trabajadores = 5 Numero de trabajadores expuestos = 5 Tiempo de exposición = 8 horas. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 7 Probabilidad (P) = 4 Exposición (E) = 10 Valoración según el grado de peligrosidad GP= (C*P*E) GP= (7*4*10) GP = 280 Esta entre 1 a 300 por lo tanto la interpretación es BAJO.

(52) Situación Actual 37. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. 5 % Expuestos= *100 = 100% 5 Mediante los intervalos de los porcentajes expuestos es 100% de entre 81 al 100%, por lo tanto la tabla da un Factor de Ponderación de 5. Valoración según grado de repercusión GR= (GP*FP) GR = (280*5) GR = 1400 La interpretación de la escala del Grado de Repercusión esta entre 1 a 1500, por lo tanto es BAJA. 2.3.8. Compactar Terreno. Una vez instalada cámaras, colectores, ramales domiciliarios se procede a recubrir los mismos y rellenar las zanjas con material de mejoramiento clasificado, la compactación del terreno se la realiza por capa, se verifica el grado de compactación con un densímetro que debe cumplir del 95% al 100% se culmina con el rezanteo de la calle y limpieza general.

(53) Situación Actual 38. Riesgos: Vibraciones, ruidos, golpes, polvo Numero total de trabajadores = 5 Numero de trabajadores expuestos = 4 Tiempo de exposición = 8 horas Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 1 Probabilidad (P) = 4 Exposición (E) = 10 Valoración según el grado de peligrosidad GP= (C*P*E) GP = (1*4*10) GP = 40 Esta entre 1 a 300 por lo tanto la interpretación es BAJO. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de rabajadore s.

(54) Situación Actual 39. % Expuestos =. 4 * 100 = 80% 5. Mediante los intervalos de los porcentajes expuestos es 80% de entre 61 al 80%, por lo tanto la tabla da un Factor de Ponderación de 4. Valoración según grado de repercusión GR= (GP*FP) GR = (40*4) GR = 160 La interpretación de la escala del Grado de Repercusión esta entre 1 a 1500, por lo tanto es BAJA.

(55) Cuadro # 6. INSTALACIÓN ALCANTARILLADO SANITARIO GUASMO VALORACIÓN. Sector/Area. Guasmo Instalación AASS. Guasmo Instalación AASS. Actividad. Guasmo Instalación AASS. #EXP. Tiempo EXP.. C P. E. GP. INT 1. FP. GR. INT 2. 7 10 6. 420. MEDIO. 5. 2100. MEDIO. MEDIO. 4. 1960. MEDIO. Señalización del Sector. Atropellamientos, Choques, Peligro a Peatones,. 2. 1/2H. Entibado de Protección. Golpes, Caídas a Desnivel y a nivel, Atrapamientos, Sobreesfuerzos, Cortaduras, Caídas de Objetos por desplome. 2. 8H. 7. 7 10 490. Ruido, Vibraciones, Golpes. 4. 8H. 1. 4 10. 40. BAJO. 4. 1600. BAJO. Instalación Colectores y Ramales Domiciliarios. Golpes, Caídas a Desnivel y a nivel, Atrapamiento interior zanjas, Cortaduras, Caídas de Objetos. 5. 8H. 7. 4 10 280. BAJO. 5. 1400. BAJO. Excavación. Golpes por cucharón, Choque Eléctrico (Al tendido público), Atropellamiento por Volquetes, Atrapamientos interior zanjas, Muerte, Caídas de Moradores o Vehículos.. 3. 8H. 4 10 10 400. MEDIO. 3. 1200. BAJO. Guasmo Compactar Terreno Instalación AASS. Guasmo Instalación AASS. Factor Riesgo. Situación Actual 40.

(56) Transporte de Sobreesfuerzos, Caídas a Guasmo equipos y Desnivel, Golpes, Accidentes a Instalación AASS materiales al frente terceros de trabajo. 5. 1H. 4 10 6. 240. BAJO. 4. 960. BAJO. Guasmo Instalación AASS. Instalación Cámaras y Cajas Domiciliarias. Golpes, Caídas a Desnivel y a nivel, Sobreesfuerzos, Cortaduras, Caídas de Objetos por desplome. 4. 8H. 4. 4. 6. 96. BAJO. 4. 384. BAJO. Guasmo Instalación AASS. Replanteo Topográfico. Caídas a desnivel, Atropellamientos. 1. 8H. 1. 7 10. 70. BAJO. 3. 210. BAJO. Elaborado Por: Darío Clemente S..

(57) Situación Actual 42. 2.4.. Evaluación de los riesgos en obras de Alcantarillado Pluvial en función de los puestos de trabajo.. Esta evaluación se la realiza en la construcción de Ducto Cajón de Hormigón armado ubicado entre las ciudadelas Sauces 4 frente al mercado y Guayacanes, obra que la ejecuta la empresa Ripconciv.. El objetivo de este ducto es drenar las aguas lluvias que provienen de Sauces 3, 4, 5 y 6 que llegan a una estación de bombeo, desde donde son expulsadas a un colector que descargan directo al río Daule el costo es de $ 1’067.645 para lo cual se ha determinado las siguientes áreas de trabajo:. 2.4.1. Replanteo topográfico.. El proyecto ya esta plasmado en unas cotas, por tal motivo se realiza el replanteo topográfico para verificar si existen variaciones en cuanto al diseño ya establecido y se toman niveles del terreno.. Riesgos: Caídas a un mismo nivel y a desnivel, atropellamientos. Numero total de trabajadores = 2.

(58) Situación Actual 43. Numero de trabajadores expuestos = 1 Tiempo de exposición = 8 horas. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos:. Consecuencia (C) = 1 Probabilidad (P) = 7 Exposición (E) = 10. Valoración según el grado de peligrosidad GP= (C*P*E) GP= (1*7*10) GP= 70 Esta entre 1 a 300 por lo tanto la interpretación es BAJO. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. % Expuestos =. 1 * 100 = 50% 2. Mediante los intervalos de los porcentajes expuestos es 50% de entre 41 al 60% por lo que la tabla da un factor de ponderación de 3.

(59) Situación Actual 44. Valoración según grado de repercusión GR= (GP*FP) GR= (70*3) GR= 210 La interpretación de la escala del grado de repercusión esta entre 1 a 1500 por lo tanto es BAJA. 2.4.2. Transporte de equipos y materiales.. Se realiza el traslado de equipos y materiales al frente de trabajo, en la foto podemos visualizar la descarga de tabla estacas a ser utilizadas en el aseguramiento del terreno para la construcción del ducto cajón.. Riesgos: Caídas a nivel y a distinto nivel, sobreesfuerzos, golpes, caídas de objetos por desplome, accidentes a terceros, politraumatismos. Numero total de trabajadores = 5 Numero de trabajadores expuestos = 3 Tiempo de exposición = 2 horas Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 4.

(60) Situación Actual 45. Probabilidad (P) = 7 Exposición (E) = 3 Valoración según el grado de peligrosidad GP= (C*P*E) GP= (4*7*3) GP= 84 Esta entre 1 a 300 por lo tanto la interpretación es BAJO. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. % Expuestos =. 3 * 100 = 60% 5. Mediante los intervalos de los porcentajes expuestos es 60% de entre 41 al 60% por lo que la tabla da un factor de ponderación de 3. Valoración según grado de repercusión GR= (GP*FP) GR= (84*3) GR= 252 La interpretación de la escala del grado de repercusión esta entre 1 a 1500 por lo tanto es BAJA. 2.4.3. Señalización de la Obra..

(61) Situación Actual 46. El contratista debe cumplir con la señalización del respectivo frente de trabajo, obstaculizar lo menos posible el libre transito peatonal o vehicular.. Riesgos: Atropellamientos, daños a terceros, choques, peligro a peatones, hincadas, sobreesfuerzos. Numero total de trabajadores = 3 Numero de trabajadores expuestos = 3 Tiempo de exposición = 1hora. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 7 Probabilidad (P) = 10 Exposición (E) = 10. Valoración según el grado de peligrosidad GP= (C*P*E) GP= (7*10*10) GP= 700.

(62) Situación Actual 47. Esta entre 600 a 1000 por lo tanto la interpretación es ALTO. Factor de Ponderación FP. % Expuestos =. # de trabajador es expuestos # total de trabajador es. 3 % Expuestos= *100 = 100% 3 Mediante los intervalos de los porcentajes expuestos es 100% de entre 81 al 100% por lo que la tabla da un factor de ponderación de 5. Valoración según grado de repercusión GR= (GP*FP) GR= (700*5) GR= 3500 La interpretación de la escala del grado de repercusión esta entre 3000 a 5000 por lo tanto es ALTA. 2.4.4. Entibado de Protección.. El hincado de tabla estacas lo realizan para el aseguramiento del terreno por medios mecánicos, las dimensiones del ducto doble cajón es de (2,30X2,70) m cada ducto con una longitud de 179m y con una profundidad promedio de 8,5m los taludes no son estables además del alto nivel freático, el terreno es de fácil deslizamiento..

(63) Situación Actual 48. Riesgo: Golpes, caídas a distinto nivel y a nivel, atrapamientos, sobre esfuerzos, corte por manipulación de tabla estaca, caídas de objetos por desplome, golpes contra maquinarias, volcamiento maquinaria, ruido, choque eléctrico (al tendido público). Numero total de trabajadores = 3 Numero de trabajadores expuestos = 2 Tiempo de exposición = 8 horas. Valoración (C*P*E) Mediante un análisis la escala de valor de factores de riesgo tenemos: Consecuencia (C) = 7 Probabilidad (P) = 7 Exposición (E) = 10 Valoración según el grado de peligrosidad GP= (C*P*E) GP= (7*7*10) GP= 490 Esta entre 300 a 600 por lo tanto la interpretación es MEDIO.
