DESENVOLVIMENTO E CARACTERIZAÇÃO DE NANOPARTÍCULA POLIMÉRICA CONTENDO LICOPENO

Texto completo

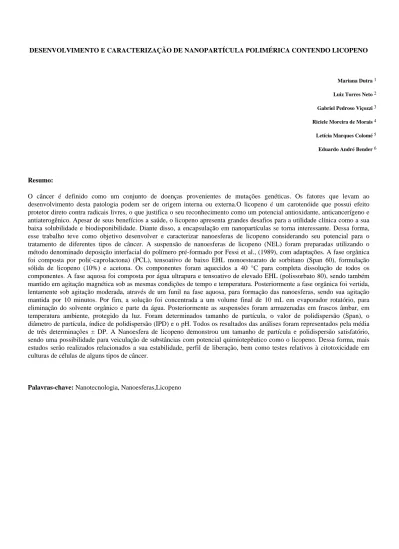

(1)DESENVOLVIMENTO E CARACTERIZAÇÃO DE NANOPARTÍCULA POLIMÉRICA CONTENDO LICOPENO. Mariana Dutra 1 Luiz Torres Neto 2 Gabriel Pedroso Viçozzi 3 Riciele Moreira de Morais 4 Letícia Marques Colomé 5 Eduardo André Bender 6. Resumo: O câncer é definido como um conjunto de doenças provenientes de mutações genéticas. Os fatores que levam ao desenvolvimento desta patologia podem ser de origem interna ou externa.O licopeno é um carotenóide que possui efeito protetor direto contra radicais livres, o que justifica o seu reconhecimento como um potencial antioxidante, anticancerígeno e antiaterogênico. Apesar de seus benefícios a saúde, o licopeno apresenta grandes desafios para a utilidade clínica como a sua baixa solubilidade e biodisponibilidade. Diante disso, a encapsulação em nanopartículas se torna interessante. Dessa forma, esse trabalho teve como objetivo desenvolver e caracterizar nanoesferas de licopeno considerando seu potencial para o tratamento de diferentes tipos de câncer. A suspensão de nanoesferas de licopeno (NEL) foram preparadas utilizando o método denominado deposição interfacial do polímero pré-formado por Fessi et al., (1989), com adaptações. A fase orgânica foi composta por poli(-caprolactona) (PCL), tensoativo de baixo EHL monoestearato de sorbitano (Span 60), formulação sólida de licopeno (10%) e acetona. Os componentes foram aquecidos a 40 °C para completa dissolução de todos os componentes. A fase aquosa foi composta por água ultrapura e tensoativo de elevado EHL (polissorbato 80), sendo também mantido em agitação magnética sob as mesmas condições de tempo e temperatura. Posteriormente a fase orgânica foi vertida, lentamente sob agitação moderada, através de um funil na fase aquosa, para formação das nanoesferas, sendo sua agitação mantida por 10 minutos. Por fim, a solução foi concentrada a um volume final de 10 mL em evaporador rotatório, para eliminação do solvente orgânico e parte da água. Posteriormente as suspensões foram armazenadas em frascos âmbar, em temperatura ambiente, protegido da luz. Foram determinados tamanho de partícula, o valor de polidispersão (Span), o diâmetro de partícula, índice de polidispersão (IPD) e o pH. Todos os resultados das análises foram representados pela média de três determinações ± DP. A Nanoesfera de licopeno demonstrou um tamanho de partícula e polidispersão satisfatório, sendo uma possibilidade para veiculação de substâncias com potencial quimiotepêutico como o licopeno. Dessa forma, mais estudos serão realizados relacionados a sua estabilidade, perfil de liberação, bem como testes relativos à citotoxicidade em culturas de células de alguns tipos de câncer.. Palavras-chave: Nanotecnologia, Nanoesferas,Licopeno.

(2) Modalidade de Participação: Iniciação Científica. DESENVOLVIMENTO E CARACTERIZAÇÃO DE NANOPARTÍCULA POLIMÉRICA CONTENDO LICOPENO 1 Aluno de graduação. [email protected]. Autor principal 2 Aluno de pós-graduação. [email protected]. Co-autor 3 Aluno de pós-graduação. [email protected]. Co-autor 4 Aluna de graduação. [email protected]. Co-autor 5 Docente. [email protected]. Orientador 6 Docente. [email protected]. Co-orientador. Anais do 10º SALÃO INTERNACIONAL DE ENSINO, PESQUISA E EXTENSÃO - SIEPE Universidade Federal do Pampa | Santana do Livramento, 6 a 8 de novembro de 2018.

(3) ! " #$%&' ()*+, ' +( " ' % 4 5 6 . ()*+ ()*8 " #90:;'< 0 7)) " .. ()*(. *- * . % 0 1 2 . 7)) " ()*=> $%&' ()*+, !. / &. 3 ". '. !. 2. / .. #;?@'3$ ' /. ())=> 1'$% /. ()*+, A '. A. A. . #1'$%. ()*7> 1'$% !. % !. /. 2. ()*+, B .. .. B. 2 !. C. 0 !. 2 B. #3&D'99'4$&E. '. 2. ())=> ;$?. #%0;, 2. C. /. '. 9 , #5&;,. #F. 0D;. #3 7), -) H& '. 2. ()**, C. ". #*8+8, #*)G,. 2 !. #. 0D;. +),. 2 5. 2 2. 2. *). 5. ;. 2. ". 5. *). 2. !. C C. ' ?. *)I 3';J $%K0:%'&$ %'; B0 0%3$% 9 5 3 ;. 503L?$3' 0 0MK0%3J 3$050 7 + ()*+.

(4) / N. C. C C. O. 2. ())) #N. $. /. #6. / C #B;3, (RI& C $ & ?3', 2 D C D-) DU) !. S '. #) *,. C. % T. 6. S 8)5. .. O. K V B5. C. / 2. A. 4. O,. #D. !. 2. 9. 2 /. #) 8,. C 2. 2 0. #) R,. 2 #$5B,. ' / N. ,. BP- =Q ,. 2 #3. #B;, 2. /. %. 2. / /. *W. #;'%@0. *88R> X$KK. *887, % %0; 9. 9. *. 2. 2. 2. * @. 2. 2. B #B;,. 9. Y. ()*+. 2 B; (, 0. !. 6 !. !. B; /. R #) R,. +. Y. #) *,. A. #) R,. #()*R, #9 * BP- =Q #) 8, / Y #) *,. BP- =Q. #) 8,. 9 ' ?. ( @!. 2. *)I 3';J $%K0:%'&$ %'; B0 0%3$% 9 5 3 ;. %0;. B;. 503L?$3' 0 0MK0%3J 3$050 7 + ()*+.

(5) * #) *, ( #) R, = #) 8, - BP- =Q R #) *, 7 #) R, U #) 8, + BP- =Q 9. Y. '. 2 A. 2 2 /. ()*+. / 2 !. Z. /. '. '. 2. C. 2. [ ! [ ' #D :$6' ()*U, &. Z. Y. / 2 /. 2. 2 2. /. ! 2 2 ! C. ()*R, 2. 3. B;. * =7* V ) 7R. 2. K. #K. * \. B. B %0; 9. Y. *,. /. # , *+7 -R V + =. #6$'%&D$%. $5B #0;B, 3. $5B. #B;,. 3. ) )8( V ) )*. D D. * =7* V ) 7R. 7 =7 V ) )7. ()*+. C #0;B, 6 ] B;. /. !. / *+7 -R V + =. ) )8( V ) )*. / %0; B;. 2. ' %0;. /. 2 #$5B, .. 2. 2 B. /. " .. 2. C. 2. 6$'%&D$% N B > E^;E'N5 @?0::0$: ' ?. $ &>. *)I 3';J $%K0:%'&$ %'; B0 0%3$% 9 5 3 ;. ;$\0$:' & 5 > & %K:$ : \ >. 503L?$3' 0 0MK0%3J 3$050 7 + ()*+.

(6) 3_;\$' 3 @?K0::03 3 3 > 5 D;N'%% ' : : C ` !"#$ % ! & $'( !) *' "* #"+ *," $ &) =) *+) *+8 ()*R 90:;'< 1 > 3 0:1 N'K':'N $ > B$E3D$K : > 030: 3 > N'KD0:3 & > :060; N > 5':E$% B N > 9 :N'% B > 6:'< 9 & `] ] Y @; 6 &'% ()*( "- !"#-' "#$ !"#$ % ."* ! *=7 +7 =R8 ()*R 9033$ D > B0\$33'@?0K 1> 5?$3$0?M 9 5 . ` a ! / #" #- ")(U-87* '* *8+8 $%&' b $ % & 1 ' @ 3 0 ()*+ b $ . & 6 $ Y $%3K$K?K %'&$ %'; B0 &c%&0: 1 3d ';0%&': @ N03 B' 3$;\' ()*+ : 1 :1 6:Y $%&' ()*+ B / Y e Yff]]] f f()*+f g ' Y7 ()*+ 1'$% ' > 3D':N' @ > @D 3D'; @ > E03D':X'%$ 5 > 6D?5$%B0: 3$%@D 6 > 3D$\D':0 ? 3 > E'K':0 5 ;` ] ` Y' ` ` ` "- !"#-' "#$ !"#$ % ,#!0#* -'*1 R-7 8U *)R ()*+ 1'$% ' > KD'E?: B > @D 3D'; @ > E'K':0 5 > 3$%@D 6 > 3D$\D':0 ? 3 9 ` Y' ` "- !"#-' "#$ !"#$ % 2' $ &'*#$ #*! 0 $ * $ 1 8= U-7bUR7 ()*7 ;'%@0 D & K N B 5 3C 5 3C B 3 : #!-'*$ 3 #!-'*$ )1- 01 ,#!#*- !'4#-' " *( *-+ *-U *88R ;$? < > 4D'%@ 6 > <'% 6 0 ' K `% & Y K B ` 5 "- !"#-' "#$ !"#$ % $ * $#! *' "* *( -=8R --*= ()** ;?@'3$ ' > D \':$0 1 > 6$: ; > 6:'%BK 3 > D0;<03 ; 9 ` ` D -!'-' " 1 #!*, (= *)=R -- ())= ;?@'3$ ' > D \':$0 1 > 6$: ; > 6:'%BK 3 > D0;<03 ; 9 ` ` D -!'-' " 1 #!*, (= *)=R -- ())= 3&D'99'4$&E 3 : > @?K0::03 3 3 > 9:0$K'3 ; ; > 5 D;N'%% ' : & C 2 / / 2 ! 5 '0'*# (# (7 R U(7 U=U ())= X$KK X > : KD0;0 3 ; h #!-'*$ 3 #!-'*$ )1- 01 ,#!#*- !'4#-' " *= (+)b(+7 *887. ' ?. *)I 3';J $%K0:%'&$ %'; B0 0%3$% 9 5 3 ;. 503L?$3' 0 0MK0%3J 3$050 7 + ()*+.

(7)
