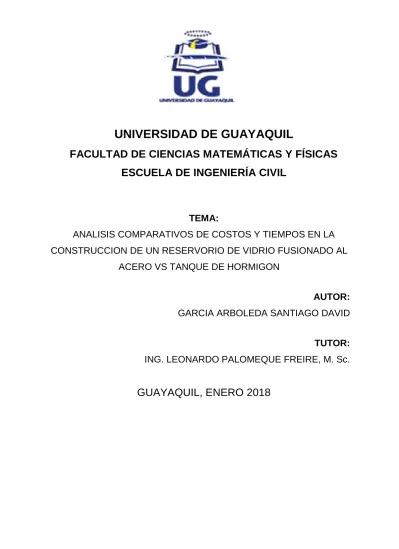

(1)UNIVERSIDAD DE GUAYAQUIL FACULTAD DE CIENCIAS MATEMÁTICAS Y FÍSICAS ESCUELA DE INGENIERÍA CIVIL. TEMA: ANALISIS COMPARATIVOS DE COSTOS Y TIEMPOS EN LA CONSTRUCCION DE UN RESERVORIO DE VIDRIO FUSIONADO AL ACERO VS TANQUE DE HORMIGON AUTOR: GARCIA ARBOLEDA SANTIAGO DAVID TUTOR: ING. LEONARDO PALOMEQUE FREIRE, M. Sc.. GUAYAQUIL, ENERO 2018.

(2) II. AGRADECIMIENTOS. Agradezco a Dios por darme salud y vida para poder culminar esta etapa tan importante en mi vida, luego a mis padres por su apoyo incondicional y por sus sabios consejos en cada momento de mi vida, jamás compensare todo lo que han hecho por mí. Con especial estima a mi director de tesis, Ing. Leonardo Palomeque Freire, por la guía brindada durante la realización del presente trabajo y así mismo a los mentores que durante toda la carrera impregnaron en mí, parte de sus conocimientos que los he podido plasmar en este documento, con esfuerzo, dedicación, y paciencia, como parte fundamental en este proceso integral de mi formación como profesional..

(3) III. DEDICATORIA. Este trabajo de titulación lo dedico a mis padres que son mi ejemplo a seguir por su humildad sacrificio y esfuerzo incansable, por siempre motivarme a lograr esta meta ya que ellos son el pilar fundamental en mi vida impulsándome siempre a ser una persona de bien, este logro se los debo a ellos y a mi familia que de una u otra manera estuvieron apoyándome en todo este proceso de formación profesional , a mis maestros que en cada clase trasmitían sus conocimientos, experiencias y anécdotas profesionales gracias a todos.. “Con perseverancia todo sueño se puede cumplir”. “GRACIAS”.

(4) IV. DECLARACIÓN EXPRESA. Art.- XI del reglamento de graduación de la facultad de ciencias matemáticas y físicas de la universidad de Guayaquil.. La responsabilidad por los hechos, ideas y doctrinas expuestos en este trabajo de titulación corresponden exclusivamente al autor, y el patrimonio intelectual de la universidad de Guayaquil.. ______________________________ Santiago Garcia Arboleda CI: 1311388530.

(5) V. TRIBUNAL DE GRADUACION. ______________________________. ____________________________. Ing. Eduardo Santos Baquerizo, M.sc. Ing. Leonardo Palomeque Freire, M.sc. DECANO. ______________________________. TUTOR. ____________________________. Ing. Christian Armendáriz R, M.sc VOCAL. VOCAL.

(6) VI. SUMMARY The main objective of the present work is to present a comparative analysis of cost and time in the construction of a reservoir of glass fused to steel vs concrete tank. When we hear about slums or irregular settlements, the last thing that comes to mind is modern infrastructure, or the use and application of new technologies. But sometimes the paradigms are broken. In the harshest and deepest part of the city, large tanks are being built for the reserve and distribution of drinking water with a novel material in the country and characterized by its high resistance to corrosion: glass tanks fused to steel. These are sheets of steel lined with glass, which are being used to make these large cylinders (some up to 8 meters high by 30 meters in diameter), which are assembled with the help of special bolts and sealed with a flexible silicone. The base of these tanks are tiles up to 30 cm thick for a high strength concrete. Glass-fused steel containers keep the water in better condition and require less maintenance and cleaning than those made with other materials..

(7) VII. ANEXO 11. Guayaquil, 24 de enero del 2018 CERTIFICACIÓN DEL TUTOR REVISOR. Yo, Ing. Christian Almendariz R., MSc, habiendo sido designado para revisar el Trabajo de Titulación ANALISIS COMPARATIVOS DE COSTOS Y TIEMPOS EN LA CONSTRUCCION DE UN RESERVORIO DE VIDRIO FUSIONADO AL ACERO VS TANQUE DE HORMIGON. Certifico que el presente, elaborado por el Sr.García Arboleda Santiago David C.C. 1311388530, del núcleo estructurante: GENERALES DE INGENIERIA, con mi respectiva supervisión como requerimiento parcial para la obtención del título de INGENIERO CIVIL, en la Carrera de Ingeniería Civil, ha sido REVISADO Y APROBADO en todas sus partes, encontrándose apto para su sustentación.. Atentamente,. _______________________________________ Ing. Christian Armendáriz R, MSc. C.C. 0916587728 DOCENTE TUTOR REVISOR.

(8) VIII. ANEXO 12. LICENCIA GRATUITA INTRANSFERIBLE Y NO EXCLUSIVA PARA EL USO NO COMERCIAL DE LA OBRA CON FINES NO ACADEMICOS Yo, GARCIA ARBOLEDA SANTIAGO DAVID con C.I. No. 1311388530, certifico que los contenidos desarrollados en este trabajo de titulación, cuyo título “ANALISIS COMPARATIVOS DE COSTOS Y TIEMPOS EN LA CONSTRUCCION DE UN RESERVORIO DE VIDRIO FUSIONADO AL ACERO VS TANQUE DE HORMIGON” son de nuestra absoluta propiedad y responsabilidad Y SEGÚN EL Art. 114 del CÓDIGO ORGÁNICO DE LA ECONOMÍA SOCIAL DE LOS CONOCIMIENTOS, CREATIVIDAD E INNOVACIÓN*, autorizo el uso de una licencia gratuita intransferible y no exclusiva para el uso no comercial de la presente obra con fines no académicos, en favor de la Universidad de Guayaquil, para que haga uso del mismo, como fuera pertinente. Atentamente, _______________________________________ GARCIA ARBOLEDA SANTIAGO DAVID C.I. Nº 1311388530. CODIGO ORGANICO DE LA ECONOMÍA SOCIAL DE LOS CONOCIMIENTOS, CREATIVIDAD E INNOVACIÓN (Registro Oficial n. 899-Dic./2016) Articulo 114.- De los titulares de derechos de obras creadas en las instituciones de educación superior y centros educativos. - En el caso de las obras creadas en centros educativos, universitarios, escuelas politécnicas, instituto superiores técnicos, tecnológicos, pedagógicos, de arte y los conservatorios superiores, e institutos públicos de investigación como resultado de su actividad académica o de investigación tales como trabajos de titulación, proyectos de investigaciones o innovación, artículos académicos, u otros análogos, sin perjuicio de que pueda existir relación de dependencia, la titularidad de los derechos patrimoniales corresponderá a los autores. Sim embrago, el establecimiento tendrá una licencia gratuita, intransferible y no exclusiva para el uso no comercial de la obra con fines académicos.

(9) ÍNDICE GENERAL: 1 Capitulo: Aspectos Generales ........................................................................................................ 1 1.1 Introducción ............................................................................................................................. 1 1.2 Planteamiento del problema .................................................................................................... 1 1.3 Objetivos .................................................................................................................................. 2 1.3.1 Objetivos generales.......................................................................................................... 2 1.3.2 Objetivos específicos ....................................................................................................... 2 1.4 Justificación del problema ....................................................................................................... 2 1.5 Delimitación del tema .............................................................................................................. 2 2 Marco teórico .................................................................................................................................. 3 2.1 Antecedentes ........................................................................................................................... 3 2.2 Norma AWWA D103-09 .......................................................................................................... 3 2.3 ACI 318S-08 (Americam Concrete Institute) ........................................................................... 4 2.4 NEC-15 (Norma Ecuatoriana de la Construcción) .................................................................. 4 2.4.1 NEC_SE_DS (Peligro Sísmico) ....................................................................................... 4 2.4.2 NEC_SE_CG (cargas no Sísmicas)................................................................................. 5 2.4.3 NEC_SE_HM (Hormigón Armado)................................................................................... 5 2.4.4 NEC_SE_CM (Geotecnia y Cimentaciones) .................................................................... 6 2.5 ANALISIS DE PRECIO UNITARIO (APU). ............................................................................. 6 2.6 COSTOS DIRECTOS .............................................................................................................. 7 2.7 COSTOS INDIRECTOS .......................................................................................................... 8 2.8 UTILIDADES............................................................................................................................ 8 2.9 CANTIDADES DE OBRA ........................................................................................................ 8 2.10 PRESUPUESTO.................................................................................................................... 9 2.11 PROGRAMACIÓN DE OBRA DEL TANQUE DE HORMIGÓN ............................................ 9 2.12 PROGRAMACIÓN DE OBRA DEL TANQUE DE VIDRIO FUSIONADO AL ACERO .......... 9 2.13 COMPARACIÓN DE CRONOGRAMAS VALORADOS ...................................................... 10 2.14 ANÁLISIS COMPARATIVO ................................................................................................. 10 3 MARCO METODOLOGICO .......................................................................................................... 11 3.1 VARIABLE ............................................................................................................................. 11 3.1.1 INDEPENDIENTE .......................................................................................................... 11 3.1.2DEPENDIENTE ............................................................................................................... 11 3.2 OPERACIÓNALIZACION ...................................................................................................... 11 3.3 METODOS............................................................................................................................. 12 3.3.1 INDUCTIVOS ................................................................................................................. 12 3.3.2 DEDUCTIVOS ................................................................................................................ 12 3.3.3 DESCRIPTIVOS............................................................................................................. 12 3.4 METODOLOGIA .................................................................................................................... 13 3.4.1 DETERMINAR CANTIDAD DE OBRA ........................................................................... 13 3.4.2 COSTO INDIRECTOS DE CAMPO Y DE OPERACIÓN ............................................... 13 3.4.3 ANALISIS DE PRECIOS DEL TANQUE DE HORMIGON ............................................ 13 3.4.4 PRESUPUESTO ............................................................................................................ 13.

(10) 3.4.5 CRONOGRAMA ............................................................................................................. 13 3.4.6 ANALISIS DE PRECIO DEL TANQUE DE VIDRIO FUSIONADO AL ACERO ............. 13 3.4.7 PRESUPUESTO ............................................................................................................ 13 3.4.8 CRONOGRAMA ............................................................................................................. 13 3.4.9 COMPARACION DE CRONOGRAMAS ........................................................................ 13 3.4.10 EVALUACION DE METODOS ..................................................................................... 13 4 DESARROLLO.............................................................................................................................. 14 4.1 TANQUE DE HORMIGON .................................................................................................... 14 4.1.1 COSTOS INDIRECTOS ................................................................................................. 14 4.1.2 PRESUPUESTO DE TANQUE DE HORMIGON ........................................................... 15 4.1.3 ANALISIS DE PRECIO DE TANQUE DE HORMIGON ................................................. 16 4.1.4 Cronograma ................................................................................................................... 25 4.2 TANQUE DE VIDRIO FUSIONADO AL ACERO .................................................................. 26 4.2.1 COSTO INDIRECTO ...................................................................................................... 26 4.2.2 PRESUPUESTO ............................................................................................................ 27 4.2.3 ANALISIS DE PRECIO .................................................................................................. 28 4.2.4 Cronograma ................................................................................................................... 39 5 CONCLUSION Y RECOMENDACIÓN ......................................................................................... 40 5.1 CONCLUSION ....................................................................................................................... 40 5.2 RECOMENDACIONES ......................................................................................................... 41. INDICE DE TABLA: Tabla 1: Operacionalización ............................................................................................................ 11. BIBLIOGRAFIA ANEXOS.

(11) 1. 1 Capitulo: Aspectos Generales. 1.1 Introducción Cuando escuchamos hablar sobre barrios marginales o asentamientos irregulares, lo último que nos viene a la mente es infraestructura moderna, o uso y aplicación de nuevas tecnologías. Pero a veces los paradigmas se rompen. Allá en lo más agreste y profundo de la ciudad se están construyendo grandes tanques para la reserva y distribución de agua potable con un material novedoso en el país y que se caracteriza por su alta resistencia a la corrosión: los tanques de vidrio fusionado al acero. Se trata de láminas de acero forradas con vidrio, que se están empleando para fabricar estos grandes cilindros (algunos de hasta 8 metros de altura por 30 metros de diámetro), las cuales se ensamblan con ayuda de pernos especiales y se sellan con un silicón flexible. La base de estos tanques son lozas de hasta 30 cm de grosor de un hormigón de alta resistencia. Los recipientes de vidrio fusionado al acero mantienen en mejores condiciones el agua y requieren de menor mantenimiento y limpieza que los que son hechos con otros materiales.. 1.2 Planteamiento del problema En la instalación sanitaria tradicional se presenta un problema a la construcción y preparación para el correcto funcionamiento, esta problema consiste en una larga duración de la ejecución del proyecto frente a esto nos hacemos la siguiente pregunta. ¿Cuál de los dos sistemas presenta un menor tiempo de ejecución?.

(12) 2. 1.3 Objetivos 1.3.1 Objetivos generales. Realizar el análisis comparativo costo y tiempo en la construcción de un reservorio de vidrio fusionado al acero vs tanque de hormigón. Se realiza presupuestos a dos sistemas constructivos diferentes para obtener el tiempo, costo óptimo de la obra. 1.3.2 Objetivos específicos . Realizar el presupuesto, mediante análisis de precios unitarios y. cantidades de obra, para obtener el costo total de ambos sistemas tantos como de vidrio fusionado al acero como el de hormigón. . Realizar la programación para ambos sistemas, mediante cronogramas. valorados para obtener el tiempo total de ejecución. . Comparar el presupuesto y los tiempos de cada uno de los temas. empleando mediante un análisis descriptivo para fijar el sistema más óptimo en costo y tiempo de ejecución. 1.4 Justificación del problema En esta investigación estableceremos parámetros de tiempos en ejecución e instalación del sistema de un tanque de vidrio fusionado al acero. 1.5 Delimitación del tema La delimitación del tema consistes en analizar y comparar las estructura de los dos reservorios teniendo. en cuenta los tiempos, costos y. beneficios. Para esto. contaremos con los planos arquitectónicos, planos estructurales de ambos reservorios..

(13) 3. CAPITULO II 2 Marco teórico 2.1 Antecedentes Los tanques son elementos estructurales cuya función principal es el almacenamiento de líquidos, esto les da utilidad en varias ramas de la ingeniería civil, es así que se utilizan en procesos como purificación de agua, en las fases de almacenamiento, control de caudales y distribución así como también en varios procesos del tratamiento de aguas residuales como sedimentadores, floculadores, almacenamiento y control de caudales. También son utilizados en edificaciones para el almacenamiento y distribución de agua potable y fosas sépticas. Debido a que actualmente está en auge la construcción de plantas de potabilización de agua, así como también plantas de tratamiento de aguas residuales, se vio conveniente realizar el estudio de tanques de almacenamiento de agua enterrados a nivel de la tapa. “Diseño comparativo de tanques para el almacenamiento de agua de hormigón armado, enterrados hasta el nivel de la tapa” AUTORES PABLO SANTIAGO ARÉVALO PULLA RENÉ ISMAEL BARAHONA BARAHONA 2.2 Norma AWWA D103-09 Es una norma, la american wáter Works association (AWWA). Las normas AWWA describen los requerimientos mínimos para el diseño, construcción, inspección y pruebas de los nuevos tanques de acero, cilindro, y atornillados para almacenamiento de agua. Esta norma solo se aplica a los tanques con elevación de base a nivel del suelo..

(14) 4. Los tanques que almacenan agua potable deben tener techos, los cuales pueden ser soportados por columnas, de auto-soporte, o domos de aluminio, o Los tanques que almacenan agua no potable pueden ser construidos sin techos. Esta norma no cubre todos los detalles del diseño y construcción. Los detalles que no están descritos deben ser diseñados y construidos para ser adecuados y tan seguros como aquellos que de otra manera se harían provistos bajo esta norma. Esta norma no se aplica en los tanques de construcción corrugada. Esta norma no se aplica a tanques de placas apiladas o láminas para formar múltiples capas. Esta norma no tiene la intención de cubrir tanques de almacenamiento erigidos en áreas sujetas a regulaciones más estrictas que los requerimientos contenidos en esta norma. En tales casos, esta norma deberá ser seguida en donde no entre en conflicto con los requerimientos locales. Los requerimientos locales deben ser especificados dichos requerimientos y esta norma debe ser interpretada para complementarlos. 2.3 ACI 318S-08 (Americam Concrete Institute) Es una norma que nos proporciona los requerimientos mínimos para la construcción y su diseño de elementos de concreto estructurales, los reglamentos generales de construcción son legalmente adoptados, lo cual forma parte de este reglamento, En los lugares en donde no se cuenten con un reglamento de construcción, esto define las disposiciones mínimas aceptables del diseño y la construcción. También cubre la evaluación de resistencias de estructuras. 2.4 NEC-15 (Norma Ecuatoriana de la Construcción) 2.4.1 NEC_SE_DS (Peligro Sísmico) Este capítulo de las normas ecuatorianas de construcción, presentan los requerimientos y metodologías que deben ser aplicadas al diseño sismo resistente.

(15) 5. principalmente a las edificaciones, y en otro lugar otras estructuras complementadas con otras normas. Y este capítulo se pone a disposición de los calculistas, diseñadores y profesionales del sector de la construcción, las herramientas de cálculo se basan en conceptos de ingeniería sísmica, que les permita conocer las hipótesis de cálculo para la toma de decisiones en los cálculos. 2.4.2 NEC_SE_CG (cargas no Sísmicas) Este capítulo se trata de las cargas permanentes (principalmente debidas al peso propio), de las cargas variables (carga viva y carga climática) y sus combinaciones. Las autoridades como fiscalizadores, superintendentes de obra, tienen la obligación de ordenar la realización de los ensayos que determinen las propiedades físicas y mecánicas de los materiales, y verificar q cumplas estas especificaciones y normas correspondientes.. 2.4.3 NEC_SE_HM (Hormigón Armado) En el diseño de hormigón estructural, estos elementos se deben diseñar para tener una resistencia adecuada, utilizando los factores de carga y los factores de reducción de resistencia Ø especificados. Todos los elementos de pórticos o estructuras continuas deben diseñarse para resistir los efectos máximos producidas por las cargas mayoradas (coeficiente de reducción de resistencia Ø) determinadas de acuerdo con la teoría del análisis elástico..

(16) 6. 2.4.4 NEC_SE_CM (Geotecnia y Cimentaciones) Esta norma presenta las actividades que comprenden el reconocimiento de campo, la investigación del subsuelo, los análisis y recomendaciones de ingeniería necesarios para el diseño y construcción de las obras en contacto con el suelo, de tal forma que se garantice un comportamiento adecuado de las estructuras (superestructura y subestructura) para edificaciones, puentes, torres, silos y demás obras, que preserve la vida humana, así como también evite la afectación o daño a construcciones vecinas. El objetivo general de este capítulo es de establecer los requisitos para proporcionar los criterios básicos a utilizarse en los estudios geotécnicos para edificaciones, basados en la investigación del subsuelo, geomorfología del sitio y características estructurales de la edificación con el fin de proveer recomendaciones geotécnicas de diseño para cimentaciones futuras, rehabilitación o reforzamiento de edificaciones existentes. Se definen las metodologías, parámetros necesarios para el diseño de cimentaciones superficiales y profundas así como para el diseño de excavaciones. 2.5 ANALISIS DE PRECIO UNITARIO (APU). El análisis de precio unitario (APU) nos indica los costos de un rubro o actividad específica de cualquier unidad de medida. El análisis de precio unitario está estructurado por mano de obra, material, equipo y transporte y se multiplica por su respetivo valor unitario. Para el recurso tipo material, este valor unitario es el costo de la unidad del material en el mercado, para el recurso tipo costo, el valor de alquiler de la maquinaria o del servicio de asesoría, transporte, etc. Para el recurso tipo trabajo es el valor mano de.

(17) 7. obra o los equipos usados. Y así se suman y se obtienen un costo por unidad de medida de la tarea. Para poder analizar un APU es necesario tener en cuenta las especificaciones técnicas, porque nos indica los alcances y especifica procedimientos para la ejecución de esa actividad, también nos indica los tipos de unidad, tipos de pago y de más característica que constan en esa actividad específica. Para poder realizar un APU hay que tener en cuenta un concepto como el Rendimiento, que significa la cantidad de obra por hora a ejecutarse en un día de trabajo utilizando personal, herramienta, equipo y transporte adecuado para poder realizar esta actividad, siempre hay que tomar en cuenta que el rendimiento puede variar por diferentes factores, que son como la ubicación, clima o de cualquier índole que varían el tiempo de trabajo. El cálculo no adecuado del rendimiento puede causar la elevación del presupuesto de la obra o por lo contrario puede provocar pérdidas.. 2.6 COSTOS DIRECTOS Los costos directo son las cantidades de material, mano de obra, equipo y transporte que se suma estos cuatros elemento, es la elaboración de una actividad en una unidad de medida que multiplicando por la cantidades de obra nos dan el valor del costo directo que se implementara en el proyecto. Cada obra en particular requiere ser estudiada cuidadosamente y analizada desde todos los puntos de vista: normas técnicas, especificaciones y métodos constructivos,. materiales y mano de obra,. tiempo de ejecución, pliegos de condiciones, entre otros. El costo directo se cuantifica por medio del presupuesto de obra, que corresponde al costo total del proyecto..

(18) 8. 2.7 COSTOS INDIRECTOS Los costos indirecto son aquellos gastos que no pueden tener aplicación a un recurso o producto determinado y se considera como la suma de los gastos administrativos necesarios para la ejecución de la obra. Se dividen en: costo indirecto de operación, el costo indirecto de cada uno de las obras y gastos adicionales. Gastos como. sueldos,. honorarios. prestaciones y servicios,. así. como. alquileres,. depreciaciones, seguros y gastos de oficina, diseños y estudios técnicos, conexiones y pagos de consumos de redes y servicios públicos provisionales, impuestos y demás, hacen parte de los costos indirectos de la obra y también es conocido como costos administrativos. 2.8 UTILIDADES Las utilidades es el porcentaje del costo del proyecto que se tiene como ganancia el constructor por la ejecución del proyecto, el porcentaje de utilidad debe determinarse con las leyes de cada país. 2.9 CANTIDADES DE OBRA Las cantidades de obra determinan la cantidad de obra a ejecutarse de cada uno de los rubros. Es importante determinar que un mal cálculo de cantidades de la obra puede ocasionar pérdidas para el constructor y ocasionar que el planteado no sea el correcto. Para determinar las cantidades de obra se hace necesario contar con información confiable de planos con detalles constructivos, para la elaboración de estos planos un equipo técnico debe realizar visitas de campo para hacer reconocimiento del sitio. La medición detallada de las cantidades de obra que se debe ejecutar dependiendo de la disponibilidad de los planos confiables y ajustados a la realidad del proyecto..

(19) 9. 2.10 PRESUPUESTO El presupuesto de una obra se lo define como la valoración o estimación económica de un producto o servicio, se basa en la previsión del total de los costos involucrados en la construcción de una obra. También se toma en cuenta los gastos administrativo, personal técnico, imprevistos, utilidades y demás componente lo cual se multiplica, los APUS (análisis de precios unitarios) con la cantidad de obra de cada actividad esto nos dan el precio final de costo de la obra. 2.11 PROGRAMACIÓN DE OBRA DEL TANQUE DE HORMIGÓN El tanque es diseñado estructuralmente con hormigón armado y construido, es el diseño más utilizado y antiguo por la combinación del hormigón y el acero, estructural en conjunto cumplen con todas las normas de diseño para la construcción. Programación de obra se entiende como una presentación ordenada y grafica del costo y tiempo de cada una de las actividades para que en conjunto las actividades o rubros cumplan con los cronogramas de tiempo-costo para la realización y construcción nuestro proyecto según lo programado. 2.12 PROGRAMACIÓN DE OBRA DEL TANQUE DE VIDRIO FUSIONADO AL ACERO El tanque de vidrio fusionado al acero está siendo utilizado en la última década, por su facilidad de unir sus partes por medio como conectores, remaches y tornillos, también por su rapidez de izaje, puede ser posible en la reutilización después de desmontar una estructura. Cumplen con las normas de diseño para la construcción. Programación de obra se entiende como una presentación ordenada y grafica del costo y tiempo de cada una de las actividades, para que en conjunto las actividades o rubros cumplan con los cronogramas de tiempo-costo para la realización y construcción nuestro proyecto según lo programado..

(20) 10. 2.13 COMPARACIÓN DE CRONOGRAMAS VALORADOS La comparación del Cronograma valorado es una representación de” valores y grafica” del tiempo-costo de la ejecución de la obra, que es un grupo de trabajo que tiene como objetivo alcanzar una meta. Por los cual se realizan los diagramas de tiempo-espacio, diagrama de barras, línea de balance, rutas críticas, Curva de rendimiento, curva de personal, maquinaria, equipos y materiales. El cronograma es el instrumento más útil para llevar a cabo la organización y control del proyecto. La Comparación de los cronogramas valorados tiene como objetivo determinar por medio de un análisis comparativo, la diversidad entre las dos estructuras que forman un proyecto y así poder determinar cuál es lo más benefactores para el cliente según los beneficios. 2.14 ANÁLISIS COMPARATIVO Consiste en comparar los procesos, los costos por elaboración y componentes de cada reservorio y así poder determinar qué tipo de reservorio resulta más beneficioso para su utilización..

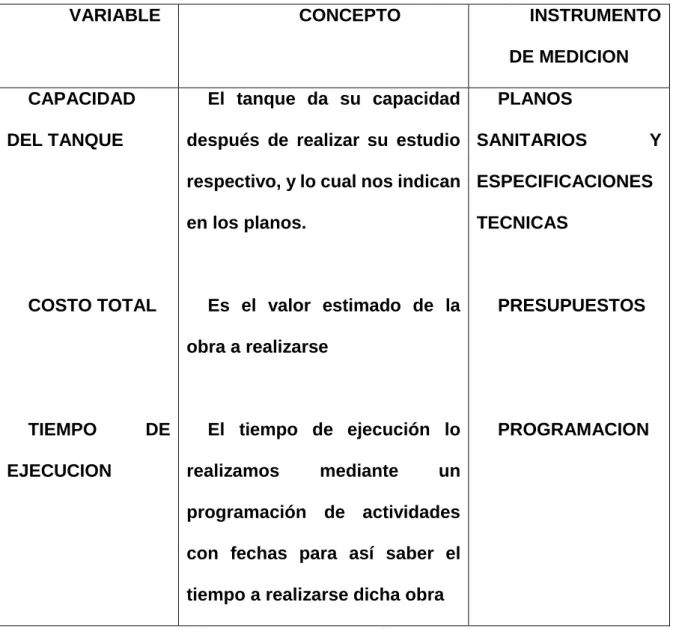

(21) 11. CAPITULO III 3 MARCO METODOLOGICO 3.1 VARIABLE 3.1.1 INDEPENDIENTE Requerimiento de construcción 3.1.2DEPENDIENTE Costo total y tiempo de ejecución 3.2 OPERACIONALIZACION Tabla 1: Operacionalización. VARIABLE. CONCEPTO. INSTRUMENTO DE MEDICION. CAPACIDAD. El tanque da su capacidad. DEL TANQUE. PLANOS. después de realizar su estudio SANITARIOS. Y. respectivo, y lo cual nos indican ESPECIFICACIONES en los planos.. COSTO TOTAL. TECNICAS. Es el valor estimado de la. PRESUPUESTOS. obra a realizarse. TIEMPO EJECUCION. DE. El tiempo de ejecución lo realizamos. mediante. un. programación de actividades con fechas para así saber el tiempo a realizarse dicha obra Fuente: Santiago García Arboleda. PROGRAMACION.

(22) 12. 3.3 METODOS 3.3.1 INDUCTIVOS Es aquel método científico que obtiene conclusiones generales a partir de un argumento general, en lo cual distinguimos los pasos esenciales, es la observación de los hechos para así obtener nuestros registros, que se clasifican en el estudio de los hechos, la derivación inductiva parte de los hechos que permite llegar a una generalización, determinando los análisis de cada rubro para llegar al presupuesto.. 3.3.2 DEDUCTIVOS Este es un método que considera que la conclusión se realiza implícitamente dentro de las premisas, esto quiere decir que son una consecuencia necesaria de las premisas, y si las premisas resultan ser verdaderas y el razonamiento deductivo tienen validez aplicando el método conociendo en el cronograma.. 3.3.3 DESCRIPTIVOS Este método se basa en la determinación detallada de las características del sistema que se está evaluando, se describen procedimientos, registros, formularios, archivos, son aquellos que permiten recoger datos, sin que los procedimientos de investigación alteren de alguna manera significativa los hechos que se desean estudiar, la comparación de dos diferentes métodos y enlistar los detalles técnicos económicos del cronograma..

(23) 13. 3.4 METODOLOGIA 3.4.1 DETERMINAR CANTIDAD DE OBRA 3.4.2 COSTO INDIRECTOS DE CAMPO Y DE OPERACIÓN 3.4.3 ANALISIS DE PRECIOS DEL TANQUE DE HORMIGON 3.4.4 PRESUPUESTO 3.4.5 CRONOGRAMA 3.4.6 ANALISIS DE PRECIO DEL TANQUE DE VIDRIO FUSIONADO AL ACERO 3.4.7 PRESUPUESTO 3.4.8 CRONOGRAMA 3.4.9 COMPARACION DE CRONOGRAMAS 3.4.10 EVALUACION DE METODOS.

(24) 14. CAPITULO IV 4 DESARROLLO 4.1 TANQUE DE HORMIGON 4.1.1 COSTOS INDIRECTOS. INDIRECTO A COSTOS TECNICOS Y ADMINISTRATIVOS DESCRIPCION SUPERINTENDENTE RESIDENTE DE OBRA TOPOGRAFO CADENERO BODEGUERO GUARDIA B TRALADO AL PERSONAL CAMION LOGISTICO C COMUNICACIONES Y FLETES LUZ AGUA TELEFONO CELULAR INTERNET D CONSTRUCCIONES PROVISIONALES OFICINA DE OBRA BODEGA CABANAS SANITARIAS. CONSUMOS Y VARIOS MOBILIARIO OFICINA COMPUTADORAS IMPRESORAS CAJA CHICA F IMPREVISTOS IMPREVISTOS=1%XMONTO REFERENCIAL IMPREVISTOS=1%X160919.70 IMPREVISTOS=1609.19 G FIANZA FIANZAS=2%XMONTO REFERENCIAL FIANZAS=2%X160919.70 FIANZAS=3218.39 SUMA COSTOS INDIRECTOS DE CAMPO (OBRA) A+B+C+D+E+F+G COSTO DIRECTO %INDIRECTO CAMPO. UNIDAD MES MES MES MES MES MES. CANTIDAD 1 1 1 1 1 1. # MES 4 4 2 2 4 4. MES. 1. 4. MES MES MES MES MES. 1 1 1 1 1. 4 4 4 4 4. CONTAINER CONTAINER U. 1 1 2. 4. GLOBAL UNIDAD UNIDAD MES. 1 2 1 1. 14800 COSTO MES COSTO TOTAL 1400 5600 850 3400 700 1400 400 800 450 1800 450 1800 1000 250 1000 900 75 300 35 140 35 140 40 160 40 160 3400 500 500 500 500 300 2400. E. RESUMEN DE COSTOS INDIRECTO DE CAMPO UTILIDAD X COSTO DIRECTO TOTAL COSTOS INDIRECTOS. 4. 350 400 150 200. 2100 350 800 150 800 1609.19. 3218.39. 27027.58 160919.70 16.80%. 16.80% 3.20% 20.00%. 27027.58 5149.43 32177.01.

(25) 15. 4.1.2 PRESUPUESTO DE TANQUE DE HORMIGON. No.. Rubro. Unidad. 1. Trazado y Replanteo (incl. Calles aceras y bordillos con cuneta). M2. 364.56. 1.86. 678.08. 2. Excavación mecánica en suelo sin clasificar, 0<H<2 m (Inc. Desalojo). m3. 941.76. 5.16. 4859.48. 3. Excavación mecánica en suelo sin clasificar, 2<H<4 m (Inc. Desalojo). m3. 721.50. 7.59. 5476.19. 4. Relleno compactado, material de mejoramiento (Inc. transporte a Milagro). m3. 613.28. 19.02. 11664.59. Suministro e Instalación de Material Sub 5 Base Clase 1 - Inc. transporte (tendido conformación y compactación). m3. 108.23. 29.50. 3192.79. 6 Acero estructural fy=4200 kg/cm2. kg. 30289.27. 1.96. 59366.97. m3. 28.15. 157.93. 4445.73. m3. 21.00. 261.61. 5493.81. m3. 326.35. 300.02. 97911.53. 12%. 193089.15 23170.70 216259.85. hormigon para replantilla f'c=140 Kg/cm2 hormigon para contrapiso f'c=280 8 Kg/cm2 hormigon en columnas, muros y losas 9 f'c=300 Kg/cm2 SUBTOTAL IVA TOTAL 7. Cantidad Precio Unitario Precio Total.

(26) 16. 4.1.3 ANALISIS DE PRECIO DE TANQUE DE HORMIGON Análisis de Precios Unitarios NOMBRE DEL OFERENTE:. UNIDAD:. RUBRO:. Replanteo y nivelación. ITEM:. 1. m2. EQUIPOS. Descripción. HorasHerramientas. Tarifa. Costo Hora. 5%MO. Herramienta menor. Rendim.. 0.00. Total 0.05. Nivel. 0.2500. 2.50. 0.63. 0.1000. 0.06. Estación Total. 0.2500. 5.00. 1.25. 0.1000. 0.13. Subtotal de Equipo:. 0.24. MANO DE OBRA Descripción. Horas-Hombre Jornal / HR. Maestro mayor en ejecución de obras civiles Topógrafo 2: titulo exper. mayor a 5 anos(Estr.Oc.C1) Cadenero. Costo Hora. Rendim.. Total. 0.5000. 3.82. 1.91. 0.1000. 0.19. 1.0000. 3.82. 3.82. 0.1000. 0.38. 1.0000. 3.45. 3.45. 0.1000. 0.35. Subtotal de Mano de Obra:. 0.92. MATERIALES Descripción Tira de madera 4x5 cm Clavo 2-1/2x10 25k Esmalte Pincl. E.18 Amarillo Litro. Unidad. Cantidad. Precio. Total. uni 3.00 m. 0.01. 4.10. 0.04. kg lt. 0.05. 3.08. 0.15. 0.05. 3.97. 0.20. Subtotal de Materiales:. 0.39. TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte:. 0.00 1.55. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. Total. 20.00%. 0.31. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 1.86. VALOR OFERTADO. 1.86.

(27) 17. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: UNIDAD: m3 Excavación mecánica en suelo sin clasificar, 0<H<2 m (Inc. Desalojo) RUBRO: ITEM:. 2. EQUIPOS. Descripción. HorasHerramientas. Herramienta menor. 5%MO. retroexcavadora 135HP. 1.0000. 31.36. 31.36. 0.0570. 1.79. 1.0000. 30.00. 30.00. 0.0570. 1.71. 1.0000. 0.60. 0.60. 0.0570. 0.03. Volqueta 8m3 Entibado metálico. Tarifa. Costo Hora. Rendim.. 0.00. Total 0.04. Subtotal de Equipo:. 3.57. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles Est.Oc.C1(Grupo 1) Retroexcavadora. Rendim.. Total. 0.38. 0.0570. 0.02. 1. 3.82. 3.82. 0.0570. 0.22. 1. 3.45. 3.45. 0.0570. 0.20. 1. 5. 5.00. 0.0570. 0.29. Operador de equipo liviano CHOFER: Volquetas (Estr.Oc.C1). Costo Hora. Subtotal de Mano de Obra:. 0.73. MATERIALES Descripción. Unidad. Cantidad. Precio. Total. Subtotal de Materiales: TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte:. 0.00 4.30. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. Total. 20.00%. 0.86. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 5.16. VALOR OFERTADO. 5.16.

(28) 18. Análisis de Precios Unitarios NOMBRE DEL OFERENTE:. UNIDAD:. m3. RUBRO:. Excavación mecánica en suelo sin clasificar 2<H<4.0 m (Inc. entibado metálico). ITEM:. 3. EQUIPOS. Descripción. HorasHerramientas. Herramienta menor. 5%MO. Excavadora sobre orugas 250 HP. 1.0000. 35.00. 35.00. 0.08. 2.80. 1.0000. 30.00. 30.00. 0.08. 2.40. 1.0000. 0.60. 0.60. 0.08. 0.05. Volqueta 8m3 Entibado metálico. Tarifa. Costo Hora. Rendim.. 0.00. Total 0.05. Subtotal de Equipo:. 5.30. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles Est.Oc.C1(Grupo 1) Retroexcavadora. Rendim.. Total. 0.38. 0.08. 0.03. 1. 3.82. 3.82. 0.08. 0.31. 1. 3.45. 3.45. 0.08. 0.28. 1. 5. 5.00. 0.08. 0.40. Operador de equipo liviano CHOFER: Volquetas (Estr.Oc.C1). Costo Hora. Subtotal de Mano de Obra:. 1.02. MATERIALES Descripción. Unidad. Cantidad. Precio. Total. Subtotal de Materiales: TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte:. 0.00 6.32. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. Total. 20.00%. 1.26. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 7.59. VALOR OFERTADO. 7.59.

(29) 19. Análisis de Precios Unitarios NOMBRE DEL OFERENTE:. UNIDAD:. m3. RUBRO:. Relleno compactado con plancha, material de mejoramiento (Inc. transporte a Milagro). ITEM:. 4. EQUIPOS. Descripción. HorasHerramientas. Herramienta menor. 5%MO. Compactadora reversible de 184 kg de peso. 1.0000. Tarifa. Costo Hora. Rendim.. 0.00 7.23. 7.23. Total 0.11. 0.30. Subtotal de Equipo:. 2.17. 2.28. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles. Costo Hora. Rendim.. Total. 0.38. 0.30. 0.11. PEON. 1. 3.41. 3.41. 0.30. 1.02. Operador de equipo liviano. 1. 3.45. 3.45. 0.30. 1.04. Subtotal de Mano de Obra:. 2.17. MATERIALES Descripción Material de mejoramiento (cascajo mediano) (Milagro). Unidad M3. Cantidad. Precio. Total. 1.2000. 2.00. 2.40. Subtotal de Materiales:. 2.40. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km. Unidad. Cantidad. Tarifa/U. Total. Km/m3. 60. 0.15. 9.00. Subtotal de Transporte: INDIRECTOS Y UTILIDADES. 9.00 15.85. TOTAL COSTO DIRECTO (M+N+O+P) 20.00%. 3.17. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 19.02. VALOR OFERTADO. 19.02.

(30) 20. Análisis de Precios Unitarios NOMBRE DEL OFERENTE:. UNIDAD:. m3. RUBRO:. Suministro e Instalación de Material Sub Base Clase 1 - Inc. transporte (tendido conformación y compactación). ITEM:. 5. EQUIPOS. Descripción. HorasHerramientas. Herramienta menor. 5%MO. Rodillo vibratorio Tanquero de agua doble tambor, peso operacional. 1.0000. 18.00. 18.00. 0.0150. 0.27. 1.0000. 35.00. 35.00. 0.0150. 0.53. Tarifa. Costo Hora. Rendim.. 0.00. Total 0.01. Subtotal de Equipo:. 0.81. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles Est.Oc.C2(Grupo 2) Rodillo 1.0000 3.64 autopropulsado. Costo Hora. Rendim.. Total. 0.38. 0.0150. 0.01. 3.64. 0.0150. 0.05. CHOFER: Tanqueros (Estr.Oc.C1). 1.0000. 5.00. 5.00. 0.0150. 0.08. Peón. 1.0000. 3.41. 3.41. 0.0150. 0.05. Subtotal de Mano de Obra:. 0.19. MATERIALES Descripción Agua en obra (Incluye instalaciones provisionales) Sub Base Clase I. Unidad. Cantidad. Precio. Total. m3. 0.1000. 1.78. 0.18. m3. 1.20. 12.0000. 14.40. Subtotal de Materiales:. 14.58. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km. Unidad. Cantidad. Tarifa/U. Total. Km/m3. 60.0000. 0.15. 9.00. Subtotal de Transporte:. 24.58. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. 9.00. 20.00%. 4.92. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 29.50. VALOR OFERTADO. 29.50.

(31) 21. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: Acero de refuerzo en barras RUBRO: ITEM:. UNIDAD:. Kg. 6. EQUIPOS. Descripción. HorasHerramientas. Tarifa. Costo Hora. Herramienta menor. 5%MO. 0.02. 0.00. Cortadora de hierro. 1.0000. 0.74. 0.74. Rendim.. Total 0.02. 0.06. 0.04 0.00. Subtotal de Equipo:. 0.06. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles. Costo Hora. Rendim.. Total. 0.38. 0.0600. 0.02. Peon. 1. 3.41. 3.41. 0.0600. 0.20. Fierrero. 1. 3.45. 3.45. 0.0600. 0.21. Subtotal de Mano de Obra:. 0.43. MATERIALES Descripción Acero de refuerzo en barras Alambre de amarre negro #18 (20kg) (Milagro). Unidad. Cantidad. Precio. Total. Kg. 1.0000. 1.10. 1.10. 0.02. 1.75. 0.04. Kg. Subtotal de Materiales:. 1.14. TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte:. 0.00 1.63. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. Total. 20.00%. 0.33. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 1.96. VALOR OFERTADO. 1.96.

(32) 22. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: Hormigón premezclado fć=140 kg/cm² RUBRO: ITEM:. UNIDAD:. m3. 7. EQUIPOS. Descripción. HorasHerramientas. Tarifa. Costo Hora. 5%MO. 0.00. 0.00. 1.0000. 5.00. 5.00. Herramienta menor vibrador. Rendim.. Total 0.88. 1.25. 6.25 0.00. Subtotal de Equipo:. 7.13. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles. Costo Hora. Rendim.. Total. 0.38. 1.2500. 0.48. Peon. 3. 3.41. 10.23. 1.2500. 12.79. Operador de equipo liviano. 1. 3.45. 3.45. 1.2500. 4.31. Subtotal de Mano de Obra:. 17.58. MATERIALES Descripción. Unidad. Cantidad. Precio. Total. Hormigon Premezclado fć = 140 kg/cm2 bombeable (MILAGRO). Kg. 1.0000. 96.90. 96.90. Subtotal de Materiales:. 96.90. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km (Asfalto y Hormigón). Unidad. Cantidad. Tarifa/U. Total. Km/m3. 50. 0.20. 10.00. Subtotal de Transporte:. 131.61. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. 10.00. 20.00%. 26.32. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 157.93. VALOR OFERTADO. 157.93.

(33) 23. Análisis de Precios Unitarios NOMBRE DEL OFERENTE:. UNIDAD:. m3. Hormigón premezclado fć=280 kg/cm² incluye encofrado (MILAGRO). RUBRO: ITEM:. 8. EQUIPOS. Descripción. HorasHerramientas. Tarifa. 5%MO. 1.41. 0.00. 1.0000. 5.00. 5.00. Herramienta menor vibrador. Costo Hora Rendim.. Total 1.41. 3.00. Subtotal de Equipo:. 15.00. 16.41. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.1000 3.82 civiles. Costo Hora. Rendim.. Total. 0.38. 3.0000. 1.15. Peon. 3. 3.41. 10.23. 3.0000. 30.69. Operador de equipo liviano. 1. 3.45. 3.45. 3.0000. 10.35. Subtotal de Mano de Obra:. 42.19. MATERIALES Descripción. Unidad. Cantidad. Precio. Total. Tabla de encofrado 0.20m Cuartones de encofrado 2"x3"4m (Milagro) Clavo 2-1/2"x10. ml. 3.0000. 0.36. 1.08. Unidad. 5.00. 3.08. 15.40. Kg. 1.50. 2.22. 3.33. Tira de encofrado 1"x3"x4m. Unidad. 3.00. 4.10. 12.30. m3. 1.00. 117.30. 117.30. Hormigon Premezclado fć = 280 kg/cm2 bombeable (para MILAGRO). Subtotal de Materiales:. 149.41. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km (Asfalto y Hormigón). Unidad. Cantidad. Tarifa/U. Total. Km/m3. 50. 0.20. 10.00. Subtotal de Transporte:. 218.01. TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES. 10.00. 20.00%. 43.60. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 261.61. VALOR OFERTADO. 261.61.

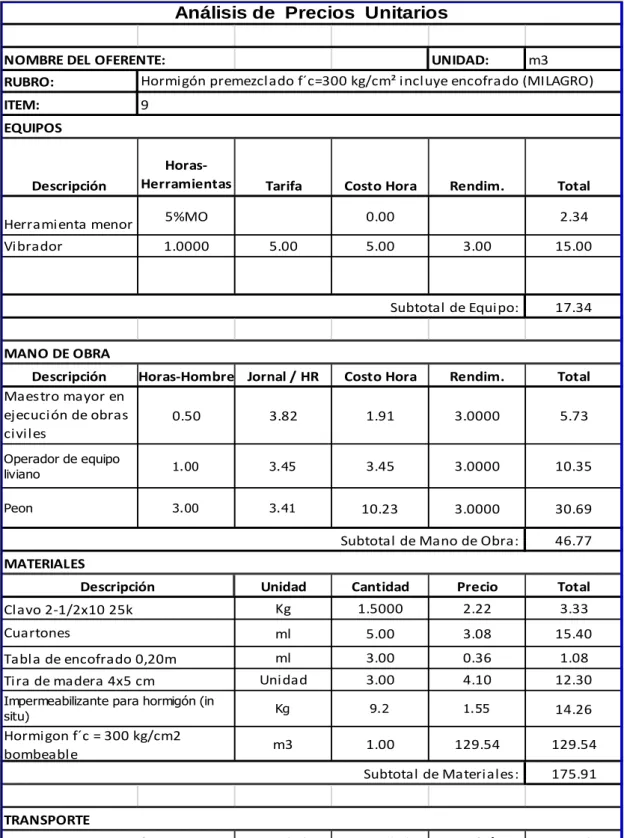

(34) 24. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: UNIDAD: m3 Hormigón premezclado fć=300 kg/cm² incluye encofrado (MILAGRO) RUBRO: ITEM:. 9. EQUIPOS. Descripción. HorasHerramientas. Herramienta menor Vibrador. Tarifa. Costo Hora. 5%MO 1.0000. Rendim.. 0.00 5.00. 5.00. Total 2.34. 3.00. Subtotal de Equipo:. 15.00. 17.34. MANO DE OBRA Descripción Horas-Hombre Jornal / HR Maestro mayor en ejecución de obras 0.50 3.82 civiles. Costo Hora. Rendim.. Total. 1.91. 3.0000. 5.73. Operador de equipo liviano. 1.00. 3.45. 3.45. 3.0000. 10.35. Peon. 3.00. 3.41. 10.23. 3.0000. 30.69. Subtotal de Mano de Obra:. 46.77. MATERIALES Descripción. Unidad. Cantidad. Precio. Total. Clavo 2-1/2x10 25k. Kg. 1.5000. 2.22. 3.33. Cuartones. ml. 5.00. 3.08. 15.40. Tabla de encofrado 0,20m. ml. 3.00. 0.36. 1.08. Unidad. 3.00. 4.10. 12.30. Impermeabilizante para hormigón (in situ). Kg. 9.2. 1.55. 14.26. Hormigon fć = 300 kg/cm2 bombeable. m3. 1.00. 129.54. 129.54. Tira de madera 4x5 cm. Subtotal de Materiales:. 175.91. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km (Asfalto y Hormigón). Unidad. Cantidad. Tarifa/U. Total. Km/m3. 50. 0.20. 10.00. Subtotal de Transporte: INDIRECTOS Y UTILIDADES. 10.00 250.02. TOTAL COSTO DIRECTO (M+N+O+P) 20.00%. 50.00. OTROS INDIRECTOS. ESTOS PRECIOS NO INCLUYEN IVA.. COSTO TOTAL DEL RUBRO. 300.02. VALOR OFERTADO. 300.02.

(35) 25. 4.1.4 Cronograma No.. Rubro. Unidad. Cantidad Precio Unitario Precio Total. 1. 2. 3. 470.88. 470.88. 2429.74. 2429.74. 4. 1. 360.75. 360.75. 2738.09. 2738.09. 2. 3. 306.64. 306.64. 5832.29. 5832.29. 4. 1. 2. 3. 4. 1. 2. 3. 4. TANQUE DE HORMIGON 1. Trazado y Replanteo (incl. Calles aceras y bordillos con cuneta). M2. 364.56. 1.86. 678.08. 364.56 678.08. 2. 3. 4. Excavación mecánica en suelo sin clasificar, 0<H<2 m (Inc. Desalojo). Excavación mecánica en suelo sin clasificar, 2<H<4 m (Inc. Desalojo). Relleno compactado, material de mejoramiento (Inc. transporte a Milagro). m3. m3. m3. 941.76. 721.50. 613.28. 5.16. 7.59. 19.02. 4859.48. 5476.19. 11664.59. Suministro e Instalación de Material Sub 5 Base Clase 1 - Inc. transporte (tendido conformación y compactación). m3. 6. Acero estructural fy=4200 kg/cm2. kg. 30289.27. 1.96. 59366.97. 7572.32 14841.74. 7. hormigon para replantilla f'c=140 Kg/cm2. m3. 28.15. 157.93. 4445.73. 28.15 4445.73. 8. hormigon para contrapiso f'c=280 Kg/cm2. m3. 21.00. 261.61. 5493.81. hormigon en columnas, muros y losas f'c=300 Kg/cm2. m3. 9. SUBTOTAL IVA TOTAL. 108.23. 29.50. 108.23. 3192.79. 3192.79. 326.35. 300.02. 12% AVANCE MENSUAL % AVANCE MENSUAL AVANCE ACUMULADO % AVANCE ACUMULADO. 7572.32 14841.74. 7572.32 14841.74. 7572.32 14841.74. 10.50. 10.50. 2746.91. 2746.91. 97911.53. 193089.15 23170.70 216259.85. 678.08. 2429.74. 8275.66 4% 8275.66 4%. 2429.74. 2738.09. 2738.09. 5832.29. 17595.46 9% 25871.12 13%. 5832.29. 3192.79. 19287.47. 14841.74. 17588.65. 69306.51 36% 95177.63 49%. 17588.65. 81.59. 81.59. 81.59. 81.59. 24477.88 24477.88. 24477.88 24477.88. 24477.88 24477.88. 24477.88 24477.88. 97911.53 51% 193089.15 100%.

(36) 26. 4.2 TANQUE DE VIDRIO FUSIONADO AL ACERO 4.2.1 COSTO INDIRECTO. INDIRECTO A. COSTOS TECNICOS Y ADMINISTRATIVOS DESCRIPCION SUPERINTENDENTE RESIDENTE DE OBRA PLANILLERO TOPOGRAFO CADENERO RESPONSABLE RRHH ADMINISTRADOR BODEGUERO AYUDANTE DE BODEGA GUARDIA B TRALADO AL PERSONAL CAMION LOGISTICO C COMUNICACIONES Y FLETES LUZ AGUA TELEFONO CELULAR INTERNET D CONSTRUCCIONES PROVISIONALES OFICINA DE OBRA BODEGA CABANAS SANITARIAS GARITA GUARDIA COMEDOR PROVISIONAL E CONSUMOS Y VARIOS MOBILIARIO OFICINA COMPUTADORAS IMPRESORAS PAPELERIAS UTILES DE LIMPIEZA COMBUSTIBLE (CAMION) CAJA CHICA F IMPREVISTOS IMPREVISTOS=1%XMONTO REFERENCIAL IMPREVISTOS=1%X656009.11 IMPREVISTOS=6560.09 G FIANZA FIANZAS=2%XMONTO REFERENCIAL FIANZAS=2%X656009.11 FIANZAS=13120.18 SUMA COSTOS INDIRECTOS DE CAMPO (OBRA) A+B+C+D+E+F+G COSTO DIRECTO %INDIRECTO CAMPO RESUMEN DE COSTOS INDIRECTO DE CAMPO UTILIDAD X COSTO DIRECTO TOTAL COSTOS INDIRECTOS. UNIDAD MES MES MES MES MES MES MES MES MES MES. CANTIDAD 1 1 1 1 2 1 1 1 1 2. # MES 4 4 4 4 4 4 4 4 4 4. MES. 1. 4. MES MES MES MES MES. 1 1 1 3 1. 4 4 4 4 4. CONTAINER CONTAINER U CONTAINER GLOBAL. 1 1 2 1. GLOBAL UNIDAD UNIDAD MES MES UNIDAD MES. 1 2 1 1 1 1 1. 4. 4 4 4 4. 40400 COSTO MES COSTO TOTAL 1800 7200 1250 5000 800 3200 800 3200 500 4000 1000 4000 1000 4000 550 2200 500 2000 700 5600 4000 1000 4000 1620 125 500 50 200 50 200 40 480 60 240 15800 1000 1000 1000 1000 350 2800 1000 1000 10000 10000 8000 1500 1500 500 1000 300 300 200 800 100 400 200 800 800 3200 6560.09. 13120.18. 89500.27 656009.11 13.64%. 13.64% 6.36% 20.00%. 89500.27 41722.18 131222.45.

(37) 27. 4.2.2 PRESUPUESTO. PRESUPUESTO DE TANQUE Item. Descripcion. Unidad. Cantidad. P.Unitario. TANQUE DE VIDRIO FUSIONADO AL ACERO CIMENTACIÓN 1. P.Total. 183,204.59. Replanteo y nivelación para edificaciones Excavación mecánica en suelo sin clasificar 2<H<4.0 m (Inc. entibado metálico y desalojo) para edificaciones Suministro e Instalación de Material Sub Base Clase 1 - Inc. transporte (tendido conformación y compactación). m2. 365.00. 1.86. 678.90. m3. 1,727.55. 5.12. 8,845.06. m3. 1,670.63. 29.50. 49,283.44. m3. 65.25. 5.27. 343.87. m3. 34.01. 182.69. 6,213.29. m3. 177.98. 274.38. 48,834.15. 7. Excavación a mano para vigas Hormigon premezclado de fć=210 kg/cm² para replantillo Hormigón premezclado fć=300 kg/cm² (incluye encofrado) - primera etapa Hormigón premezclado fć=350 kg/cm² (inc. aditivo) segunda etapa. m3. 34.53. 300.02. 10,359.69. 8. Acero Estructural fy=4,200 kg/cm². kg. 29,921.53. 1.96. 58,646.20. 2. 3 4 5 6. TANQUE DE 1000m3 9 10 11. 603,811.64. Suministro de Tanque de almacenamiento de 1000 m3 Ensamble y supervision del tanque almacenamiento de 1000m3 Acera e=8cm H.S. fć =210 kg/cm2. SUBTOTAL IVA TOTAL. Unidad. 1.00. 550,606.80. 550,606.80. Unidad m2. 1.00 196.00. 48,150.00 25.79. 48,150.00 5,054.84. 787,016.23 12% 94,441.95 881,458.18.

(38) 28. 4.2.3 ANALISIS DE PRECIO. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS. UNIDAD:. m2. Replanteo y nivelación para edificaciones 1. Descripción Herramienta menor Nivel Estación Total. HorasHerramientas 5%MO 0.2500 0.2500. MANO DE OBRA Descripción Horas-Hombre Maestro mayor en ejecución de 0.5000 obras civiles Topógrafo 2: titulo exper. mayor a 5 anos(Estr.Oc.C1) 1.0000 Cadenero 1.0000. Tarifa. Costo Hora Rendim. 0.00 0.63 0.1000 1.25 0.1000 Subtotal de Equipo:. Total 0.05 0.06 0.13 0.24. Jornal / HR. Costo Hora. Rendim.. Total. 3.82. 1.91. 0.1000. 0.19. 2.50 5.00. 3.82 3.45. 3.82 0.1000 3.45 0.1000 Subtotal de Mano de Obra:. 0.38 0.35 0.92. Unidad uni 3.00 m kg lt. Cantidad Precio 0.01 4.10 0.05 3.08 0.05 3.97 Subtotal de Materiales:. Total 0.04 0.15 0.20 0.39. Cantidad. Total. MATERIALES Descripción Tira de madera 4x5 cm Clavo 2-1/2x10 25k Esmalte Pincl. E.18 Amarillo Litro. TRANSPORTE Descripción. Unidad. Tarifa/U. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. 0.00 1.55 0.31 1.86 1.86.

(39) 29. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS. UNIDAD: m3 Excavación mecánica en suelo sin clasificar 2<H<4.0 m (Inc. entibado metálico y desalojo) para edificaciones 2. Descripción Herramienta menor Excavadora sobre orugas 250 HP Volqueta 8m3 Entibado metálico. HorasHerramientas 5%MO 1.0000 1.0000 1.0000. MANO DE OBRA Descripción Est.Oc.C1 (Grupo 1) Excavadora Operador de equipo liviano CHOFER: Volquetas (Estr.Oc.C1). Horas-Hombre Jornal / HR 1.0000 3.82 1.0000 3.45 1.0000 5.00. Tarifa 31.36 30.00 0.60. Costo Hora Rendim. 0.00 31.36 0.0570 30.00 0.0570 0.60 0.0570 Subtotal de Equipo:. Total 0.03 1.79 1.71 0.03 3.57. Costo Hora Rendim. 3.82 0.0570 3.45 0.0570 5.00 0.0570 Subtotal de Mano de Obra:. Total 0.22 0.20 0.29 0.70. MATERIALES Descripción. Unidad. Cantidad. Precio. Subtotal de Materiales:. Total 0.00. TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. Total 0.00 4.27 0.85 5.12 5.12.

(40) 30. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS Descripción Herramienta menor Tanquero de agua Rodillo vibratorio doble tambor, peso operacional superior a 1300kg, 14 HP. UNIDAD: m3 Suministro e Instalación de Material Sub Base Clase 1 - Inc. transporte (tendido conformación y compactación) 3 HorasHerramientas 5%MO 1.0000 1.0000. Tarifa. Rendim.. 18.00. Costo Hora 0.00 18.00. 0.0150. Total 0.01 0.27. 35.00. 35.00. 0.0150. 0.53. Subtotal de Equipo: MANO DE OBRA Descripción Horas-Hombre Maestro mayor en ejecución de 0.1000 obras civiles Est.Oc.C2(Grupo 2) Rodillo autopropulsado1.0000 CHOFER: Tanqueros (Estr.Oc.C1) 1.0000 Peón 1.0000. 0.81. Jornal / HR. Costo Hora. Rendim.. Total. 3.82. 0.38. 0.0150. 0.01. 3.64 5.00 3.41. 3.64 0.0150 5.00 0.0150 3.41 0.0150 Subtotal de Mano de Obra:. 0.05 0.08 0.05 0.19. Unidad m3 m3. Cantidad Precio 0.1000 1.78 1.20 12.0000 Subtotal de Materiales:. Total 0.18 14.40 14.58. Cantidad Tarifa/U 60.0000 0.15 Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO. Total 9.00 9.00 24.58 4.92. MATERIALES Descripción Agua en obra (Incluye instalaciones provisionales) Sub Base Clase I. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km. ESTOS PRECIOS NO INCLUYEN IVA.. Unidad Km/m3. 29.50 29.50.

(41) 31. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS. UNIDAD:. m3. Excavación a mano para vigas 4. Descripción Herramienta menor. MANO DE OBRA Descripción Maestro mayor en ejecución de obras civiles Albañil Peón. HorasHerramientas 5%MO. Tarifa. Horas-Hombre Jornal / HR 0.1000. 3.82. 2.0000 4.0000. 3.45 3.41. Costo Hora Rendim. 0.00 Subtotal de Equipo:. Total 0.21 0.21. Costo Hora. Rendim.. Total. 0.38. 0.2000. 0.08. 6.90 0.2000 13.64 0.2000 Subtotal de Mano de Obra:. 1.38 2.73 4.18. MATERIALES Descripción. Unidad. Cantidad. Precio. Subtotal de Materiales:. Total 0.00. TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. Total 0.00 4.39 0.88 5.27 5.27.

(42) 32. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS Descripción Herramienta menor Vibrador. MANO DE OBRA Descripción Maestro mayor en ejecución de obras civiles Albañil Peón Operador de equipo Liviano. UNIDAD:. m3. Hormigon premezclado de fć=210 kg/cm² para replantillo 5 HorasHerramientas 5%MO 1.0000. Tarifa 5.00. Horas-Hombre Jornal / HR. Costo Hora Rendim. 0.00 5.00 0.8000 Subtotal de Equipo:. Total 1.39 4.00 5.39. Costo Hora. Rendim.. Total. 0.38. 0.8000. 0.31. 0.1000. 3.82. 3.0000 6.0000 1.0000. 3.45 3.41 3.45. 10.35 0.8000 20.46 0.8000 3.45 0.8000 Subtotal de Mano de Obra:. 8.28 16.37 2.76 27.71. Unidad m3. Cantidad Precio 1.0000 109.14 Subtotal de Materiales:. Total 109.14 109.14. Cantidad Tarifa/U 50 0.20 Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO. Total 10.00 10.00 152.24 30.45. MATERIALES Descripción Hormigón premezclado fć=210 kg/cm2. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km. ESTOS PRECIOS NO INCLUYEN IVA.. Unidad Km/m3. 182.69 182.69.

(43) 33. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS Descripción Herramienta menor Vibrador. UNIDAD: m3 Hormigón premezclado fć=300 kg/cm² (incluye encofrado-inc. aditivo) primera etapa 6 HorasHerramientas 5%MO 1.0000. MANO DE OBRA Descripción Horas-Hombre Peón 3.0000 Operador de equipo liviano 1.0000 Maestro mayor en ejecución de obras civiles 0.5000. Tarifa. Costo Hora Rendim. 0.00 5.00 2.0000 Subtotal de Equipo:. Total 1.56 10.00 11.56. Jornal / HR 3.41 3.45 3.82. Costo Hora Rendim. 10.23 2.0000 3.45 2.0000 1.91 2.0000 Subtotal de Mano de Obra:. Total 20.46 6.90 3.82 31.18. Unidad kg ml ml uni 3.00 m Kg m3. Cantidad Precio 1.5000 2.22 5.00 3.08 3.00 0.36 3.00 4.10 9.20 1.55 1.00 129.54 Subtotal de Materiales:. Total 3.33 15.40 1.08 12.30 14.26 129.54 175.91. 5.00. MATERIALES Descripción Clavo 2-1/2x10 25k Cuartones Tabla de encofrado 0,20m Tira de madera 4x5 cm Impermeabilizante para hormigón (in situ) Hormigon fć = 300 kg/cm2 bombeable. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km (Asfalto y Hormigón). Unidad. Cantidad. Tarifa/U. Total. Km/m3. 50.0000. 0.20. 10.00. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. 10.00 228.65 45.73 274.38 274.38.

(44) 34. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS Descripción Herramienta menor Vibrador. MANO DE OBRA Descripción Peón Operador de equipo liviano Maestro mayor en ejecución de obras civiles. UNIDAD: m3 Hormigón premezclado fć=350 kg/cm² (incluye encofrado-inc. aditivo) segunda etapa 7 HorasHerramientas 5%MO 1.0000. Tarifa 5.00. Costo Hora Rendim. 0.00 5.00 3.0000 Subtotal de Equipo:. Total 2.34 15.00 17.34. Horas-Hombre 3.0000 1.0000. Jornal / HR 3.41 3.45. Costo Hora 10.23 3.45. Rendim. 3.0000 3.0000. Total 30.69 10.35. 0.5000. 3.82. 1.91. 3.0000. 5.73. Subtotal de Mano de Obra:. 46.77. Cantidad Precio 1.5000 2.22 5.00 3.08 3.00 0.36 3.00 4.10 9.20 1.55 1.0000 129.54 Subtotal de Materiales:. Total 3.33 15.4 1.08 12.3 14.26 129.54 175.91. MATERIALES Descripción Clavo 2-1/2x10 25k Cuartones Tabla de encofrado 0,20m Tira de madera 4x5 cm Impermeabilizante para hormigón (in situ) Hormigon fć = 350 kg/cm2 bombeable. Unidad kg ml ml uni 3.00 m Kg m3. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km (Asfalto y Hormigón). Unidad. Cantidad. Tarifa/U. Total. Km/m3. 50.0000. 0.20. 10.00. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. 10.00 250.02 50.00 300.02 300.02.

(45) 35. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS. UNIDAD:. kg. Acero Estructural fy=4,200 kg/cm² 8. Descripción Herramienta menor Cortadora de hierro. MANO DE OBRA Descripción Peón Maestro mayor en ejecución de obras civiles Fierrero. HorasHerramientas 5%MO 1.0000. Tarifa 0.74. Horas-Hombre Jornal / HR 1.0000 3.41. Costo Hora Rendim. 0.00 0.74 0.0600 Subtotal de Equipo:. Total 0.02 0.04 0.06. Costo Hora 3.41. Rendim. 0.0600. Total 0.20. 0.38. 0.0600. 0.02. 0.1000. 3.82. 1.0000. 3.45. 3.45 0.0600 Subtotal de Mano de Obra:. 0.21 0.43. Unidad KL kg. Cantidad Precio 0.02 1.75 1.00 1.10 Subtotal de Materiales:. Total 0.04 1.10 1.14. Unidad. Cantidad. Total. MATERIALES Descripción Alambre de amarre negro #18 (20k) Acero de refuerzo en varillas corrugadas. TRANSPORTE Descripción. Tarifa/U. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. 0.00 1.63 0.33 1.96 1.96.

(46) 36. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS. UNIDAD:. m2. Suministro de Tanque de almacenamiento de 1000 m3 9. Descripción Herramienta menor. HorasHerramientas 5%MO. MANO DE OBRA Descripción. Horas-Hombre Jornal / HR. Tarifa. Costo Hora Rendim. 0.00 Subtotal de Equipo:. Total 0.00 0.00. Costo Hora. Total. Rendim.. Subtotal de Mano de Obra:. 0.00. MATERIALES Descripción Tanque de almacenamiento 1000m3 (incluidos. Unidad Unidad. Cantidad 1.0000. Precio Total 458,839.00 458,839.00. Subtotal de Materiales: 458,839.00 TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. Total 0.00 458,839.00 91,767.80 550,606.80 550,606.80.

(47) 37. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS. UNIDAD:. U. Ensamble y supervision del tanque almacenamiento de 1000m3 10. Descripción Herramienta menor. HorasHerramientas 5%MO. MANO DE OBRA Descripción. Horas-Hombre Jornal / HR. Tarifa. Costo Hora Rendim. 0.00 Subtotal de Equipo:. Total 0.00 0.00. Costo Hora. Total. Rendim.. Subtotal de Mano de Obra:. 0.00. MATERIALES Descripción. Unidad. Cantidad. Precio. Total. Ensamble y supervision del tanque almacenamiento de 1000m3 (incluidos aranceles, salvaguarda y nacionalizacion). Unidad. 1.0000. 40,125.00. 40,125.00. Subtotal de Materiales: 40,125.00 TRANSPORTE Descripción. Unidad. Cantidad. Tarifa/U. Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO ESTOS PRECIOS NO INCLUYEN IVA.. Total 0.00 40,125.00 8,025.00 48,150.00 48,150.00.

(48) 38. Análisis de Precios Unitarios NOMBRE DEL OFERENTE: RUBRO: ITEM: EQUIPOS Descripción Herramienta menor. MANO DE OBRA Descripción Maestro mayor en ejecución de obras civiles Albañil Peón. UNIDAD:. m2. Acera e=8cm H.S. fć =210 kg/cm2 11 HorasHerramientas 5%MO. Tarifa. Horas-Hombre Jornal / HR. Costo Hora Rendim. 0.00 Subtotal de Equipo:. Total 0.13 0.13. Costo Hora. Rendim.. Total. 0.38. 0.1500. 0.06. 0.1000. 3.82. 2.0000 3.0000. 3.45 3.41. 6.90 0.1500 10.23 0.1500 Subtotal de Mano de Obra:. 1.04 1.53 2.63. Unidad m2. Cantidad Precio 0.0800 109.14 Subtotal de Materiales:. Total 8.73 8.73. Cantidad Tarifa/U 50 0.20 Subtotal de Transporte: TOTAL COSTO DIRECTO (M+N+O+P) INDIRECTOS Y UTILIDADES 20.00% OTROS INDIRECTOS COSTO TOTAL DEL RUBRO VALOR OFERTADO. Total 10.00 10.00 21.49 4.30. MATERIALES Descripción Hormigón premezclado fć=210 kg/cm2. TRANSPORTE Descripción Transporte de Cantera a Milagro 50km. ESTOS PRECIOS NO INCLUYEN IVA.. Unidad Km/m3. 25.79 25.79.

(49) 39. 4.2.4 Cronograma CRONOGRAMA DE TANQUE Item. Descripcion. Unidad. 1 Cantidad. P.Unitario. P.Total. 1. 2. 2. 3. 863.78. 863.78. 4422.53. 4422.53. 4. 1. 835.31. 835.31. 3. 2. 3. 32.625 171.93. 32.625 171.93. 4. 1. 2. 4 3. 4. 1. 2. 3. 4. 12037.50. 12037.50. 12037.50 98 2527.42. 12037.50 98 2527.42. 12037.50. 53204.84 7% 787016.22 100% 12037.50 14564.92. 14564.92. TANQUE DE VIDRIO FUSIONADO AL ACERO CIMENTACIÓN. 1. 183,204.59. Replanteo y nivelación para edificaciones. m2. 365.00. 1.86. 678.90. 365.00 678.90. 2. Excavación mecánica en suelo sin clasificar (Inc. entibado metálico y desalojo) para edificaciones. m3. 1,727.55. 5.12. 8,845.06. 3. Suministro e Instalación de Material Sub Base Clase 1 - Inc. transporte (tendido conformación y compactación). m3. 1,670.63. 29.50. 49,283.44. 4. Excavación a mano para vigas. m3. 65.25. 5.27. 343.87. 5. Hormigon premezclado de fć=210 kg/cm² para replantillo. m3. 34.01. 182.69. 6,213.29. 6. Hormigón premezclado fć=300 kg/cm² (incluye encofrado) - primera etapa. m3. 177.98. 274.38. 48,834.15. 7. Hormigón premezclado fć=350 kg/cm² (inc. aditivo) segunda etapa. m3. 34.53. 300.02. 10,359.69. 8. Acero Estructural fy=4,200 kg/cm². kg. 29,921.53. 1.96. 58,646.20. 24641.72 24641.72. TANQUE DE 1000m3. 34.01 6,213.29 177.98 48,834.15 34.53 10,359.69 9973.8433 9973.84333 19548.73 19548.73. 9973.84333 19548.73. 603,811.64. 9. Suministro de Tanque de almacenamiento de 1000 m3. 10. Ensamble y supervision del tanque almacenamiento de 1000m3. 11. Acera e=8cm H.S. fć =210 kg/cm2. Unidad. 1.00. 550,606.80. 550,606.80. 45883.90. SUBTOTAL IVA TOTAL. Unidad. 1.00. 48,150.00. 48,150.00. m2. 196.00. 25.79. 5,054.84. 12%. 45883.90. 45883.90. 45883.90 45883.90 45883.90 45883.90. 45883.90. 45883.90. 45883.90. 45883.90. 45883.90. 787,016.23 94,441.95 881,458.18. AVANCE MENSUAL % AVANCE MENSUAL AVANCE ACUMULADO % AVANCE ACUMULADO 46562.8. 217701.28 28% 217701.28 28% 50306.43 50306.43. 253831.93 32% 471533.21 60% 70525.62 70525.62 46055.83 71,817.85. 65432.63. 94,718.05. 262278.17 33% 733811.38 93% 65432.63 56,243.59. 45883.90.

(50) 40. CAPITULO: V 5 CONCLUSION Y RECOMENDACIÓN 5.1 CONCLUSION . El presupuesto del tanque de vidrio fusionado al acero tiene un valor de. 787,016.23 más IVA y el presupuesto del tanque de hormigón tiene un valor de 193,089.15 más IVA. . El tiempo de ejecución del tanque de vidrio fusionado al acero es de 120 días. calendario, y el tiempo de ejecución del tanque de hormigón es de 120 días calendario. . El tanque de vidrio fusionado al acero tiene un valor de 787,016.23 más IVA con. un tiempo de ejecución de 120 días calendario, y el tanque de hormigón tiene un valor de 193,089.15 más IVA con un tiempo de ejecución de 120 días calendario..

(51) 41. 5.2 RECOMENDACIONES . Recomendamos hacer un análisis y diseño estructural tanto como el de vidrio. fusionado al acero como el de hormigón. . Recomendamos hacer un análisis de impermeabilizantes para la cimentación por. la influencia de la marea en ciertas zonas a intervenir en estos procesos como el tanque de vidrio fusionado al hacer como el de hormigón. . Recomendamos hacer un análisis de impermeabilidad para la construcción del. tanque de hormigón para así obtener un buen resultado en su vida útil. . Recomendamos hacer un análisis de limpieza de los tanques como el de vidrio. fusionado al acero como el hormigón para así obtener su limpieza y así estar libre de impurezas..

(52) BIBLIOGRAFIA. Arguelles Reyes, A. (2009). SUPERVISIÓN DE OBRA. Lima: Argrey.. BELTRAN RAZURA, I. (2012). COSTOS Y PRESUPUESTOS. MEXICO: SABATICO.. ZEGARRA RUSO, I. (2003). COSTOS Y PRESUPUESTOS EN EDIFICACIÓN. Lima: CAPECO..

(53) ANEXOS.

(54) REVISIÓN DE PLANOS Y ESPECIFICACIONES TÉCNICAS REVISIÓN DE PLANOS El proyecto es un tanque de vidrio fusionado que consta con sus detalles se cimentación de armado del tanque y su cubierta los cuales tienen la función de ser un tanque de agua potable muy útil a la sociedad. ESPECIFICACIONES TECNICAS Los trabajo a realizarse deben seguir sus especificaciones técnicas correspondiente para cada actividad o rubro, son las especificaciones técnicas las que se van a encargar de la metodología de cómo se va a realizar ese rubro, materiales a utilizarse y formas de pago. TRABAJOS PRELIMINARES Consta todo tipo de trabajo en la inspección que se realiza para poder comenzar la obra o precautelar la seguridad de las personas.. REPLANTEO Y NIVELACION Se considerara como el trazado del terreno, es un trabajo previo a la construcción lo cual se realizan la. validación de niveles y longitudes que definen en los. estructurales y arquitectónicos. Procedimiento.-. planos.

(55) Para realizar esta actividad de replanteo y nivelación, primero se debe colocar las referencias que marquen los ejes y niveles del terreno, los cuales deben permanecer fijos mediante la ejecución del proyecto. El terreno será delimitado con cal estacas y tiras que nos permitan referencial el lugar, los cuales se deberán colocar en el lugar correspondiente. Materiales mínimos a utilizarse: Piolas, estacas, cal, tiras, clavos de 2 ½”. La mano de obra mínima calificada a utilizarse será un: Topógrafo, Carpintero, cadenero, e Inspector de obra (EST. OC. B3). Equipos mínimos: Equipo Topográfico y Herramienta menor.. .Medición y pago.La medición se en realiza en metros cuadrados (m2) y el pago se lo realizara únicamente cuando se haya realizado el replanteo y nivelación. MOVIMIENTO DE TIERRA Movimiento de tierra embarca todos los rubros que se traten con excavación, relleno y desalojo. Excavación a máquina profundidad <2.00 mts Y A 4.00 mts Este rubro consiste en excavación a máquina que tengan hasta una cota de -2.00 y a 4 metros es necesario en mejorar el suelo para poder construir la cimentación. Procedimiento.Este trabajo consiste en excavación a máquina según la cota que nos indican los planos, lo cual antes ya fueron trazados en el terreno. Materiales mínimos: Ningunos..

(56) La mano de obra mínima calificada a utilizarse será de un: Topógrafo, Peón, Inspector de obra (EST. OC. B3), y Operador de retroexcavadora (OP. EQUIPOS GRUPO I). Equipos mínimos: Retroexcavadora, Equipo Topográfico y Herramienta menor, .Medición y pago.La medición se realiza en metros cúbicos (m3) y la forma de pago se lo realizara únicamente los metros cubico que se hallan excavados. RELLENO COMPACTADO. MATERIAL IMPORTADO Este rubro consiste en el relleno con material importado el cual se tomara en cuenta entre la diferencia de volumen de excavación y volumen del hormigón de cimentación. Procedimiento.Se ubicará el relleno importado en capas que no pasen de un máximo de 20 cm de altura. Se agregará agua para lograr así la humedad óptima y adecuada, que nos pueda permitir la compactación mecánica realizada con compactador mecánico al 95% como mínimo de la densidad máxima de la medida Proctor estándar. La ubicación del material importado debe ser lo que marcan los planos estructurales y arquitectónicos Materiales mínimos: Material de mejoramiento, Agua La mano de obra mínima calificada a utilizarse será un: Peón, Topógrafo, Inspector de obra (EST. OC. B3), Operador de retroexcavadora (OP. EQUIPOS GRUPO I), Chofer E y Operador de rodillo (OP. EQUIPOS GRUPO II). Equipos mínimos: Herramienta menor, Volqueta 8 m3, Rodillo doble tambor 2 ton, Tanquero y Retroexcavadora. .Medición y pago.-.

(57) La medición se lo realizara en metros cúbicos (m3) y el pago se lo realizara únicamente los metros cubico que se hallan rellenado y compactados. MATERIAL SUB BASE CLASE 1 INC. TRANSPORTE Y COMPACTACION Este rubro consiste en el material sub base clase 1 el cual se tomara en cuenta entre la diferencia de volumen de excavación de dicho rubro. Procedimiento.Se ubicará el material sub base clase 1 en capas que no pasen de un máximo de 20 cm de altura. Se agregará agua para lograr así la humedad óptima y adecuada, que nos pueda permitir una compactación mecánica realizada con un compactador mecánico al 95% como mínimo de la densidad máxima de la medida Proctor estándar. La ubicación del material importado debe ser lo que marcan los planos estructurales y arquitectónicos Materiales mínimos: Material de mejoramiento, Agua La mano de obra mínima calificada a utilizarse será un: Peón, Topógrafo, Operador de motoniveladora (OP. EQUIPOS GRUPO I), Chofer E y Operador de rodillo (OP. EQUIPOS GRUPO II). Equipos mínimos: Herramienta menor, Volqueta 8 m3, Rodillo doble tambor 2 ton, Tanquero y Motoniveladora. .Medición y pago.La medición se lo realizara en metros cúbicos (m3) y el pago se lo realizara únicamente los metros cubico que se hallan rellenado y compactados. HORMIGÓN El hormigón consiste en una mezcla de agregados gruesos, finos, cemento tipo portland y agua potable, mezclados de acuerdo a una proporción requerida..

(58) Hormigón f`c 210Kg/cm2, Hormigón f`c 300Kg/cm2. y Hormigón f`c 350Kg/cm2. premezclado Hormigón f`c 210Kg/cm2 El hormigón f`c 210Kg/cm2 será utilizado para replantillo aceras será premezclado. Los agregados que se usaran debe ser de primera calidad, el mezclado del hormigón debe hacerse únicamente en una mezcladora mecánica. La hormigón debe tener una resistencia f`c210kg/cm2 se realizaran los ensayos correspondientes en presencia de fiscalizador. La relación de mezclado será dada por un Laboratorio debidamente certificados por la Fiscalización, de acuerdo con los requerimientos indicados en los planos respectivos. Hormigón f`c 300Kg/cm2 El hormigón f`c 300Kg/cm2 será utilizado para vigas y losas de la primera etapa será premezclado. Los agregados que se usaran debe ser de primera calidad, el mezclado del hormigón debe hacerse únicamente en una mezcladora mecánica. La hormigón debe tener una resistencia f`c300kg/cm2 se realizaran los ensayos correspondientes en presencia de fiscalizador. La relación de mezclado será dada por un Laboratorio debidamente certificados por la Fiscalización, de acuerdo con los requerimientos indicados en los planos respectivos. Hormigón f`c 350Kg/cm2 El hormigón f`c 350Kg/cm2 será utilizado para losas de la segunda etapa será premezclado..
