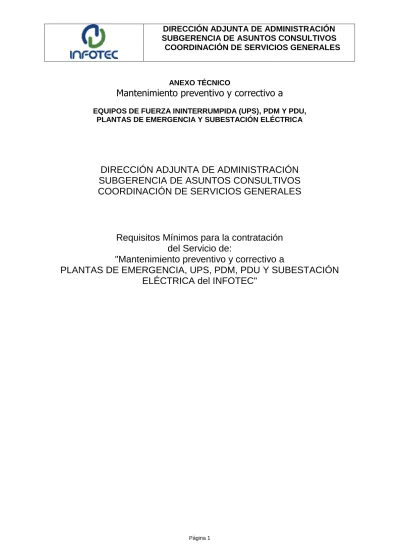

DIRECCIÓN ADJUNTA DE ADMINISTRACIÓN SUBGERENCIA DE ASUNTOS CONSULTIVOS COORDINACIÓN DE SERVICIOS GENERALES

(1)

DIRECCIÓN ADJUNTA DE ADMINISTRACIÓN SUBGERENCIA DE ASUNTOS CONSULTIVOS COORDINACIÓN DE SERVICIOS GENERALES

Requisitos Mínimos para la contratación del Servicio de:

"Mantenimiento preventivo y correctivo a

PLANTAS DE EMERGENCIA, UPS, PDM, PDU Y SUBESTACIÓN

ELÉCTRICA del INFOTEC"

(2)

GENERALIDADES

El presente procedimiento tiene por objeto el contratar los servicios correspondientes para mantener en operación y adecuado funcionamiento las instalaciones y equipos de Fuerza Ininterrumpida UPS, PDM, PDU, Plantas de Emergencia, y Subestación Eléctrica del INFOTEC Centro de Investigación e Innovación en Tecnologías de la Información y Comunicación, mediante la contratación del “Servicio de Mantenimiento Preventivo y Correctivo, a las Instalaciones y Equipos en el Inmueble del INFOTEC en el Distrito Federal, cuya ubicación y actividades a realizar con la frecuencias de las mismas para el Mantenimiento Preventivo y Correctivo se especifican en este Anexo Técnico.

“

El Licitante

”, se compromete a proporcionar el servicio especializado de Mantenimiento Preventivo y Correctivo a Equipos de Fuerza Ininterrumpida UPS, PDM, PDU, Plantas de Emergencia y Subestación Eléctrica en el inmueble ubicado en Av. San Fernando No. 37 Col. Toriello Guerra, Tlalpan, C.P. 14050 de esta ciudad.

“

El Licitante

” deberá presentar un escrito en donde manifieste que en caso de ser adjudicado, contará con un seguro de responsabilidad civil por $2’000,000.00 (Dos Millones de Pesos 00/100 M.N.) para cubrir daños que pueda ocasionar el personal y/o equipo de la empresa a los bienes e instalaciones del INFOTEC. La reposición de los bienes dañados será en un periodo que no excederá de 20 (veinte) días naturales. En caso de que el importe de los daños a los bienes e instalaciones del INFOTEC, rebase el valor del seguro de responsabilidad civil en garantía, El Licitante se encuentra obligado a realizar el pago del deducible y/o coaseguro correspondiente al seguro que tenga contratado el INFOTEC.

“El Licitante” deberá contar con personal calificado, equipos y herramientas necesarios y en buen estado, así como disponibilidad inmediata de estos, para garantizar el Mantenimiento Preventivo y Correctivo de las Instalaciones y Equipos descritas en este Anexo Técnico.

El personal de

“El Licitante”

para ingresar a las instalaciones del INFOTEC, deberá registrarse en el módulo de recepción en donde firmará la libreta que para tal efecto tendrá a resguardo el área de vigilancia, ahí se les otorgará el gafete de acceso al inmueble previa entrega de una identificación oficial.

El personal de

“El Licitante”

, deberá presentarse debidamente uniformado y con gafete de identificación que lo acredite como empleado de la empresa, debiendo conducirse de manera ordenada y respetuosa dentro de las instalaciones del INFOTEC.

(3)

Al personal de “El Licitante” que sea sorprendido sustrayendo o dañando algún bien propiedad o en uso de “EL INFOTEC”, será retirado inmediatamente del servicio y quedará inhabilitado para laborar en el inmueble del INFOTEC, por lo que “El Licitante” queda obligado a resarcir el daño ocasionado por su personal.

“El Licitante”

deberá acreditar que el personal técnico asignado para la prestación del servicio, cuenta con los conocimientos técnicos y la experiencia para realizar de manera óptima los servicios.

“El Licitante” queda obligado conforme a la Ley Federal del Trabajo y la Ley del Seguro Social que su personal se encuentra debidamente dado de alta, en caso de nuevas contrataciones, deberá dar de alta ante el IMSS a sus trabajadores, en un plazo máximo de 5 (cinco) días naturales a partir del primer día de servicio.

CARACTERISTICAS TECNICAS Y ALCANCES DEL SERVICIO.

El control, supervisión y seguimiento de los trabajos desarrollados por “El Licitante”

en los equipos, será responsabilidad de la Coordinación de Servicios Generales del INFOTEC o en su caso de la persona facultada como responsable del mismo.

.

“El Licitante” deberá garantizar que en todo momento se contará con los componentes y refacciones que se requieran para efectuar los trabajos descritos en este Anexo Técnico.

A.- Alcances del mantenimiento preventivo.

Las actividades y frecuencias descritas a continuación, se refieren a las mínimas indispensables para mantener en óptimas condiciones de operación los equipos de Fuerza Ininterrumpida (UPS), sin menoscabo de que “El Licitante” se obligue a ejecutar aquellas otras que por su naturaleza sean indispensables para garantizar su óptimo funcionamiento.

Con el fin de que “El Licitante” considere en su propuesta técnica y económica todos los factores para la integración de las mismas, debe realizar una visita a los equipos.

Coordinándose con la Coordinación de Servicios Generales del INFOTEC.

“El Licitante” indicará en su propuesta técnica, la plantilla de personal con la cual dé cabal cumplimiento a las actividades y frecuencias indicadas en este Anexo Técnico, mismo que debe ser calificado para la operación y reparación de los equipos.

(4)

Debiendo entregar currículum del personal propuesto siendo mínima la siguiente plantilla:

1 Ingeniero eléctrico titulado.

3 Técnicos Especializado en mantenimiento de instalaciones y equipos de Fuerza Ininterrumpida (UPS) y PDM, marcas Mitsubishi y Ottomotores.

3 Ayudantes generales 1 técnico en subestaciones

En caso de sustitución de algún técnico durante la vigencia del contrato, deberá presentar la documentación que certifique sus conocimientos.

“El Licitante” debe cumplir con todas sus obligaciones fiscales en tiempo y forma en términos del artículo 32-D del Código Fiscal, así como haber inscrito a todo su personal en el IMSS; el INFOTEC se reserva el derecho de solicitar al Licitante, copia del registro de alta o copia de pago de las aportaciones obrero patronales realizadas a través del Sistema único de Autodeterminación ( SUA )

“El Licitante” debe cumplir todos y cada uno de los requisitos y controles que establezca el INFOTEC para la introducción, movimiento y salida de maquinaria, equipos y materiales de su propiedad o del propio servicio, así como para el control de entrada y salida de personal, además debe registrar los suministros en el momento de su ingreso.

Con la finalidad de evitar cualquier contingencia o riesgo, “El Licitante” debe informar a la Coordinación de Servicios Generales de INFOTEC, de manera preventiva y por escrito, la necesidad de llevar a cabo trabajos de mantenimiento mayor, correctivos y de modernización en los equipos e instalaciones, así como irregularidades en el funcionamiento de los mismos.

Para el tipo de equipos que nos ocupa, se deberán cumplir los siguientes puntos sin cargo extra para el INFOTEC, en caso de requerirse:

Se proveerá en su totalidad de las refacciones necesarias para los equipos descritos en este Anexo Técnico, tales como: fusibles, diodos, resistencias, tarjetas, cableado, transformadores de potencia, tarjeta maestra de control, transistores, SCR, bobinas, baterías, ventiladores.

“El Licitante”, deberá presentar en su propuesta económica el costo de los mantenimientos preventivos de cada uno de los equipos de este Anexo Técnico.

B.- Aprobación del servicio.

(5)

“El Licitante” debe presentar un reporte firmado para su validación por la supervisión del INFOTEC con las actividades sustantivas que haya ejecutado, como son: voltajes de entrada y salida del rectificador, consumo de corriente por fase, condiciones del sistema de enfriamiento, así como las recomendaciones que considere indispensables para corregir cualquier deficiencia; después de cada servicio efectuado, debe anexar un reporte fotográfico de los trabajos.

“El Licitante” deberá llevar registros de las actividades de mantenimiento preventivo y/o correctivo, mediante bitácora y por equipo, que contenga toda la información de las órdenes de servicio efectuadas y debidamente firmadas tanto por “El Licitante” como por el supervisor responsable que designe la Coordinación de Servicios Generales del INFOTEC.

El pago por los servicios será mensual siendo indispensable presentar la factura correspondiente debidamente requisitada por “El Licitante”, incluyendo el reporte firmado que avale la realización del servicio programado y un resumen de las actividades realizadas debidamente firmado, dicha factura será previamente revisada y firmada por la supervisión de la Coordinación de Servicios Generales del INFOTEC.

En caso de existir penas convencionales y/o deductivas, estas se deben reflejar en la facturación a través de las notas de crédito del periodo que corresponda o en el siguiente, previa cuantificación y conciliación entre “El Licitante” y la supervisión de la Coordinación de Servicios Generales de INFOTEC.

C. Atención de llamadas de emergencia.

“El Licitante” debe proporcionar los números telefónicos de sus oficinas, teléfonos celulares y/o radio localizador para ser localizado las 24 (veinticuatro) horas durante la vigencia del servicio, para atender cualquier llamada de emergencia de forma inmediata, con un máximo de tiempo de 1 (una) hora para presentarse a resolver la emergencia en las instalaciones de la convocante, en el entendido que si a los 30 (treinta) minutos de empezar a localizarlos, no responden al requerimiento, se llamará a otro prestador del servicio y estarán obligados a pagar todos los gastos inherentes de la emergencia.

D.- Horario y vigencia de la prestación del servicio.

La ejecución de los servicios será durante el tiempo de la vigencia del contrato y el desarrollo de los mismo se realizará de acuerdo al calendario establecido en este Anexo, en horario de acuerdo a las necesidades del INFOTEC; en caso de llamadas

(6)

de emergencia la respuesta debe ser inmediata en un máximo de tiempo de 30 (treinta) minutos.

E.- Procedimiento del mantenimiento preventivo y correctivo.

El mantenimiento preventivo y/o correctivo, debe mantener completos y en óptimo estado de funcionamiento los equipos y su transferencia eléctrica, para ello “El Licitante” suministrará sin cargo para el INFOTEC de manera enunciativa más no limitativa, las partes, refacciones, insumos y materiales de primera calidad, tales como:

fusibles, diodos, resistencias, tarjetas, cableado, transformadores de potencia, tarjeta maestra de control, transistores, SCR, bobinas, baterías, ventiladores y cualquier otro material y mano de obra necesario para la ejecución de los servicios.

“El Licitante” debe presentar reportes escritos y fotográficos de los trabajos ejecutados de manera mensual, incluyendo mediciones con sus parámetros recomendados, estado en que se deja el equipo de Fuerza Ininterrumpida y sus componentes, así como recomendaciones para el óptimo funcionamiento y seguridad de todos los elementos que se consideren indispensables para corregir cualquier deficiencia.

Las refacciones y partes que se requieran cambiar en el mantenimiento correctivo deberán ser nuevas y el proveedor garantizara su duración, resistencia y funcionamiento, por lo menos seis meses posteriores a su instalación.

Lo único que se exceptúa para los mantenimientos correctivos es lo siguiente: cambio integral de equipos.

El INFOTEC se reserva el derecho de solicitar la sustitución del personal técnico en los siguientes casos: por indisciplina, ausencias, negligencia, o falta de conocimientos técnicos.

El personal de “El Licitante” no debe presentarse a laborar sin el uniforme, así como sin la herramienta necesaria, si es así, el INFOTEC podrá solicitar su retiro de las instalaciones aplicando la Penalización por falta de atención al servicio.

Para el caso de que las reparaciones en los equipos requieran un tiempo mayor de 72 (setenta y dos) horas, “El Licitante” deberá de considerar equipo adicional de la capacidad adecuada como respaldo al servicio, sin cargo para el INFOTEC.

(7)

F.- Lugar de prestación de los servicios.

Av. San Fernando No. 37 Col. Toriello Guerra Tlalpan C.P. 14050. En caso de que el INFOTEC cambie el domicilio sus instalaciones, “El Licitante” se obliga a realizar en estas ultimas los servicios contratados, en las mismas condiciones de este Anexo, siendo necesario actualizar las especificaciones de las nuevas instalaciones, las cuales serán comunicadas por el INFOTEC por escrito y en un plazo de 5 (cinco) días hábiles antes del cambio de domicilio.

G.- Deductivas.

El tiempo para la atención de los servicios de emergencia será medido desde que la empresa recibe el reporte por parte de INFOTEC y hasta que haya ingresado al inmueble. Se aplicará una deductiva del .5% cinco por ciento por cada media hora de atraso después del tiempo establecido para su atención en sitio, para su cálculo será considerando como base el valor de la factura mensual antes de IVA. Asimismo el prestador del servicio estará obligado a pagar todos los gastos inherentes en caso de que se genere algún otro daño producto del desperfecto derivado al retraso en la atención de la emergencia

.

Si el servicio no se presta conforme al calendario establecido y/o no cumple con las especificaciones marcadas en este anexo se aplicará la deductiva con el 10% del monto mensual que se hubiere pagado.

“El Licitante”

, deberá presentar en su propuesta económica el costo de los

mantenimientos preventivos y correctivos de cada uno de los equipos.

, deberá desglosar los descuentos que en su caso se otorguen al INFOTEC.

, será responsable de todos los posibles daños que pudieran

ocasionar a los equipos y a pagar y/o reponer el equipo dañado, en un plazo no

mayor de 15 (quince) días naturales contados a partir de ocurrido el daño.

(8)

ANEXO 1

CARACTERÍSTICAS DE LOS EQUIPOS UPS, PDM y PDU

CANTIDAD DE EQUIPOS

CARACTERÍSTICAS TECNICAS DE LOS EQUIPOS

2

1 1

EQUIPO DE FUERZA ININTERRUMPIDA, MARCA MITSUBISHI MOD.

UP9733-D104SU-2 CON CAPACIDAD DE 100 KVA, INCLUYE BANCO DE BATERIAS CAP. 100AH

EQUIPO DE FUERZA ININTERRUMPIDA, MARCA CONTROL POWER MOD. HV2000 CAP. 20 KVA INCLUYE BANCO DE BATERIAS.

EQUIPO DE FUERZA ININTERRUMPIDA, MARCA APC MOD.

SYMIM4 CAP. 20 KVA INCLUYE BANCO DE BATERIAS

2 EQUIPOS DE DISTRIBUCIÓN DE POTENCIA PDM

2 EQUIPOS PDU.

(9)

ACTIVIDADES Y FRECUENCIA DEL SERVICIO A

EQUIPOS UPS Y PDM

COMPONENTES ACTIVIDADES FRECUENCIA

ACTIVIDADES GENERALES

PARA UPS

 Suministro y aplicación de pintura del tipo dieléctrico en pisos de los cuartos de ups delimitando su área de trabajo según normatividad.

 Limpieza del área con retiro de los materiales producto de los trabajos de mantenimiento

2 (DOS) VECES DURANTE LA VIGENCIA

DEL CONTRATO, DEBERÁ REALIZARCE

EN EL MES DE DICIEMBRE CADA UNA

CADA MES (ÚLTIMO VIERNES DE CADA MES DE 9:00 A 16:00 HORAS)

UPS DOBLE CONVERSIÓN

MITSUBISHI, CONTROL POWER, APC

SIMULANDO UNA FALLA EN LA ALIMENTACIÓN PRINCIPAL.

 Comprobar que el sistema señalice correctamente verificando que no existió interrupción hacia la carga.

 Comprobar perfecta sincronía con las plantas de emergencia.

 Asegurar la correcta conexión a tierra de todos los equipos.

 Medir su resistencia eléctrica a tierra.

CADA MES O CUANDO SEA NECESARIO (ÚLTIMO VIERNES DE

CADA MES DE 9:00 A 16:00 HORAS)

BANCO DE BATERIAS

 Limpieza de baterías neutralizando posible contaminación en las terminales.

 Medición de voltajes y sustitución de baterías por otras nuevas de las mismas características cuando lo requiera.

 Limpieza integral del banco de baterías.

CADA SERVICIO ( ÚLTIMO VIERNES DE

CADA MES DE 9:00 A 16:00 HORAS)

(10)

UPS DOBLE CONVERSIÓN

MITSUBISHI, CONTROL POWER, APC

SERVICIO PREVENTIVO DE RUTINA: (con el equipo funcionando revisar)

ÚLTIMO VIERNES DE CADA MES DE 9:00 A

16:00 HORAS

 Estado de Transformadores y filtros

 Estado de Tarjetas de control del sistema

 Corrosión eléctrica en conexiones de potencia y control

 Nivel de ruido y vibración en inversor y filtros input/out

 Nivel de ruido en operación de ventiladores

 Voltajes de salida del inversor

 Voltajes del sistema de corriente directa

 Pruebas de soporte de baterias

 Limpieza interior y exterior de gabinetes

PRUEBAS ESTATICAS (con el equipo apagado realizar)

DOS VECES DURANTE LA VIGENCIA DEL CONTRATO, DEBERÁ

REALIZARCE EN EL MES DE DICIEMBRE

CADA UNA

 Pruebas estáticas a fusibles

 Medición de Tiristores

 Revisión de pulsos del Inversor(formas de onda)

 Medición de Resistencia de aislamiento transformador.

 Medición de capacitancias filtros input/output

 Limpieza de peines y conectores

 Revisión de power supply fuentes primaria y secundaria

 Medición de capacitores de corriente directa

 Verificación/cambio de ventiladores dañados

 Verificación/cambio de componentes con fugas

 Verificación y mantenimiento transferencia mecánica

(11)

PRUEBAS DE OPERACIÓN PREVENTIVO

16:00 HORAS

 Medición de puntos calientes en el equipo

 Medición de temperatura ambiente

 Medición de humedad ambiente

 Medición de voltajes de entrada

 Medición de voltajes de salida

 Medición de voltajes de by-pass

 Medición de corrientes de carga

 Medición de corrientes de entrada

 Medición de parámetros del bus de dc

 Medición de calidad de energía ups

 Análisis de ruido en modo común tierra-neutro

 Temperatura del banco de baterías

PROGRAMACION DEL PANEL DE CONTROL

16:00 HORAS

 Verificar Historial de alarmas y revisar problemas

 Verificar operatividad del menú de opciones

 Verificar configuración del sistema

 Verificar si aplica transmisión de datos al monitoreo

 Borrar alarmas y ajustar fecha/hora

(12)

PDM Y PDU MARCA UNITED

POWER

SERVICIO PREVENTIVO DE RUTINA (revisar con el equipo funcionando)

16:00 HORAS

 Estado de Transformadores

 Estado de Tarjetas de control del sistema

 Corrosión eléctrica en conexiones de potencia y control

 Nivel de ruido y vibración del transformador

 Medición de puntos calientes en el transformador

 Medición de puntos calientes en derivados

 Medición de puntos calientes en tornillos de conexión

 Limpieza con aire a presión del interior del equipo

 Limpieza exterior de gabinetes

PRUEBAS ESTATICAS (con el equipo apagado)

DOS VECES DURANTE LA VIGENCIA DEL CONTRATO, DEBERÁ REALIZARCE EN EL MES

DE DICIEMBRE CADA UNA

 Pruebas de resistencia aislamiento entrada a tierra

 Pruebas de resistencia aislamiento salida a tierra

 Pruebas de resistencia aislamiento entrada salida

 Ajuste de tornillería conexiones eléctricas

 Ajuste y verificación de conexiones al electrodo local

 Ajuste de conexiones de los circuitos derivados

 Revisión/ajuste de pines y conectores de tarjetas de control

 Limpieza con aire a presión del equipo

(13)

PRUEBAS DE OPERACIÓN DEL PDM Y PDU (con equipo encendido)

16:00 HORAS

 Medición de puntos Calientes en el equipo

 Medición de temperatura ambiente

 Medición de humedad ambiente

 Medición de Voltajes de Entrada transformador

 Medición de Voltajes de Salida transformador

 Medición de Voltajes neutro-tierra del sistema

 Medición de corrientes de carga del PDM y PDU

 Medición de corrientes de Entrada del PDM y PDU

 Medición de corriente de tierra del sistema

 Medición de calidad de Energía PDM y PDU

 Análisis de ruido en modo común tierra-neutro

 Analisis de calidad de Energía salida PDM y PDU

PROGRAMACION DEL PANEL DE CONTROL(con equipo encendido)

16:00 HORAS

 Verificar Historial de alarmas y revisar problemas

 Verificar si aplica transmisión de datos al monitoreo

 Borrar alarmas y ajustar fecha/hora

(14)

ANEXO 2

CARACTERÍSTICAS DE LAS PLANTAS DE EMERGENCIA

NUMERO DE EQUIPOS

1 PLANTA DE EMERGENCIA DE 150Kw a 220Volts.

MARCA OTTOMOTORES

TANQUE DE ALMACENAMIENTO DE DIESEL DE 300Lts.

MARCA OTTOMOTORES

DOS TANQUES DE ALMACENAMIENTO DE DIESEL DE 300Lts. C/U UNO

MARCA OTTOMOTORES

TANQUE DE ALMACENAMIENTO DE DIESEL DE 1,000Lts.

(15)

ACTIVIDADES Y FRECUENCIA DEL SERVICIO A PLANTAS EMERGENCIA

MOTOR DE COMBUSTIÓN

INTERNA

SISTEMA DE ENFRIAMIENTO

 Comprobación del sistema de enfriamiento verificando que: los niveles estén correctos, que no haya fugas ni conexiones flojas o defectuosas, estado general de mangueras, bandas, conexiones y cambio de las mismas cuando sea necesario. Verificar que la alineación y tensión sea la adecuada y reapriete de conexiones.

ÚLTIMA SEMANA DE CADA MES DE 9:00 A

16:00 HORAS

 Prueba de la correcta operación del dispositivo de paro automático por alta temperatura.

 Verificación correcta de la operación del precalentador

SISTEMA DE LUBRICACIÓN

 Comprobación del sistema de lubricación verificando niveles correctos, operación adecuada sin fugas ni conexiones flojas o defectuosas

16:00 HORAS

 Cambio del elemento filtrante.

 Prueba y calibración de la correcta operación de dispositivo de paro automático en caso de baja presión de aceite.

SISTEMA DE COMBUSTIBLE Y AIRE DE ADMISIÓN

 Comprobación del sistema de combustible verificando el buen estado del diésel, bomba de cebado, filtros de combustible, operación general, que no existan fugas, conexiones flojas o defectuosas, estado general de conductos.

16:00 HORAS

 Limpieza del elemento filtrante de combustible.

 Cambio de elemento filtrante de combustible. CUANDO SE REQUIERA

 Remplazo del filtro de aire del motor cada 300 hrs.

de operación o cada 12 meses.

300hrs O DOS VECES DURANTE LA VIGENCIA

DEL CONTRATO

(16)

ACTIVIDADES Y FRECUENCIA DEL SERVICIO A PLANTAS DE EMERGENCIA

SISTEMA ELÉCTRICO

ARRANQUE

 Verificar el buen funcionamiento de las baterías del equipo

 Verificar el nivel correcto del líquido de baterías y su densidad.

 Inspección del cableado eléctrico verificando su buen estado.

 Revisión de cargador de baterías (alternador)

 Revisión de motor de arranque (marcha)

16:00 HORAS

GENERADOR

 Revisión de conexiones en tablero de control.

 Verificar el corrector funcionamiento del cargador de baterías automático incluido en el tablero de control

 Verificar que los instrumentos de medición se encuentren en buen estado.

 Verificar que los dispositivos de control operen correctamente.

 Verificar “previa autorización de INFOTEC”

operación correcta de la unidad de transferencia, realizando su ciclo de operación de transferencia y retransferencia.

 Efectuar “previa autorización de INFOTEC”

pruebas con la carga que alimenta la planta eléctrica de emergencia.

 Verificar que todos los dispositivos de protección del equipo operen correctamente y se encuentren en buen estado.

16:00 HORAS

(17)

SUMINISTRO DE COMBUSTIBLE

En este capítulo de plantas de emergencia el suministro de combustible será responsabilidad de

; los depósitos de combustibles de las plantas de emergencia siempre deberán estar a su máxima capacidad.

Será obligación por parte de

suministrar todo el combustible necesario para la operación durante la vigencia del contrato.

En caso de falta de energía eléctrica por parte de la Comisión Federal de Electricidad o por cualquier otra causa, será obligación de

el suministro de combustible, así como, el llenado de los depósitos de las plantas de emergencia durante el tiempo que dure la contingencia.

En la propuesta económica se deberá cotizar por litro el combustible y se

pagará lo que se consuma durante la vigencia del contrato previa

conciliación mensual con el supervisor del INFOTEC.

(18)

ANEXO 3

CARACTERÍSTICAS DE LA SUBESTACIÓN ELÉCTRICA

CANTIDAD DE EQUIPOS

1 SUBESTACIÓN ELÉCTRICA MCA. ELMEX, CON TRANSFORMADOR DE 1000 KVA EN ACEITE QUE SE ENCUENTRE FUNCIONANDO, MARCA. ZETRAK, TABLEROS DE DISTRIBUCIÓN Y TABLEROS DE EMERGENCIA.

ACTIVIDADES Y FRECUENCIA DEL SERVICIO A SUBESTACIÓN ELÉCTRICA

SUBESTACIÓN ELÉCTRICA

 Solicitar libranza en compañía de luz.

DOS VECES DURANTE EL SERVICIO

(MES DE DICIEMBRE)

 Prueba de relación de transformación (ttr) dos veces durante la vigencia del contrato.

 Tensión interfasial en dina/cm

 Contenido de agua total en partes por millón.

 Pruebas de resistencia de aislamiento en los devanados del transformador.

 X-h+t,h-x, (índice de absorción y polarización) durante 10 min. Con megger eléctrico.

 Factor de potencia.

 Corriente de excitación.

 Tensión entre fases.

 Pruebas de relación de transformación, en cada una de las posiciones del filtrado del aceite contenido en el transformador.

 Desgasificador al alto vacío con equipo stock.

 Suministro de aceite nuevo especial necesario para dejar a nivel tanque del transformador.

 Verificación y/o corrección del factor de potencia de acuerdo a norma Comisión Federal de Electricidad.

 Verificación del estado de los conos de alivio.

(19)

ACTIVIDADES Y FRECUENCIA DEL SERVICIO A SUBESTACIÓN ELÉCTRICA

 Solicitar libranza en compañía de luz.

DOS VECES DURANTE EL SERVICIO

(MES DE DICIEMBRE)

 Limpieza general exterior e interior.

 Limpieza de cuchillas y partes de cobre con lija, fina tetracloruro.

 Lubricación de las cuchillas en forma leve con vaselina neutra en sus partes de contacto.

 Revisión y ajuste de todas las conexiones.

 Verificación de niveles de aceite del transformador a temperatura máxima.

 Verificación de operación de partes móviles.

 Revisión de indicadores de operación.

 Verificación de calibradores.

 Verificación de apertura y cierre de interruptor si es en aceite checar nivel y ajuste.

 Pruebas de cuchillas.

 Revisión y limpieza de fusibles en alta tensión y revisar capacidad. (suministro y corrección en caso necesario.

 Revisión de equipos de protección contra sobretensiones (apartarrayos con megger) verificación de niveles de aislamiento.

 Revisión de conexiones de los transformadores y resistencia a tierra (con megger).

 Verificación de aislamientos de transformadores.

 Tomar lecturas de corriente por fase (checar balanceo).

 Checar factor de potencia

 Tomar lectura de demanda máxima.

 Prueba de resistencia dieléctrica al aceite del transformador.

(20)

VIGENCIA DEL SERVICIO

La vigencia del servicio será del 01 de abril de 2015 al 31 de diciembre de 2016

La vigencia del servicio de suministro de combustible DIESEL será a partir del 01 de abril de 2015 al 31 de diciembre de 2016

LUGAR DE PRESTACIÓN DEL SERVICIO

El servicio se llevará a cabo en las instalaciones del INFOTEC, ubicadas en Av.

San Fernando No. 37 Col. Toriello Guerra, C. P. 14050, Delegación Tlalpan, México D.F.

CALENDARIO DE SERVICIOS DE MANTENIMIENTO PREVENTIVO Y CORRECTIVO A EQUIPOS UPS, PDM, PDU, PLSNTAS DE EMERGENCIA Y SUBESTACIÓN ELÉTRICA

EJERCICIO 2015

ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE

x x x x x x x x x

EJERCICIO 2016

ENERO FEBRERO MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE

x x x x x x x x x x x x

______________________________________________

PROTESTO LO NECESARIO NOMBRE COMPLETO, CARGO Y FIRMA
