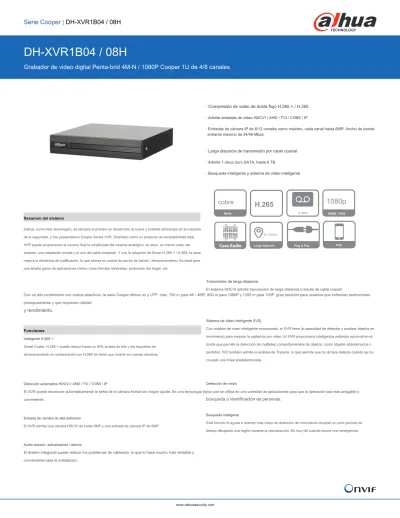

Serie Cooper | DH-XVR1B04 / 08H

DH-XVR1B04 / 08H

Grabador de video digital Penta-brid 4M-N / 1080P Cooper 1U de 4/8 canales

· Compresión de video de doble flujo H.265 + / H.265

· Admite entradas de video HDCVI / AHD / TVI / CVBS / IP

· Entradas de cámara IP de 6/12 canales como máximo, cada canal hasta 6MP; Ancho de banda entrante máximo de 24/48 Mbps

· Larga distancia de transmisión por cable coaxial

· Admite 1 disco duro SATA, hasta 6 TB

· Búsqueda inteligente y sistema de video inteligente

cobre H.265 1080p

Resumen del sistema

^Serie

Inteligente H.264 + 4 / 8CH HDMI / VGA

Dahua, como líder tecnológico, es siempre el primero en desarrollar la nueva y brillante tecnología en la industria de la seguridad, y hoy presentamos Cooper Series XVR. Diseñado como un producto de compatibilidad total, XVR puede proporcionar al usuario final la simplicidad del sistema analógico, es decir, un menor costo del sistema, una instalación simple y el uso del cable existente. Y con la adopción de Smart H.265 + / H.265, la serie mejora la eficiencia de codificación, lo que ahorra en costos de ancho de banda / almacenamiento. Es ideal para una amplia gama de aplicaciones civiles, como tiendas minoristas, protección del hogar, etc.

Con un alto rendimiento con costos atractivos, la serie Cooper ofrece un y UTP, máx. 700 m para 4K / 4MP, 800 m para 1080P y 1200 m para 720P. gran solución para usuarios que enfrentan restricciones presupuestarias y que requieren calidad

y rendimiento.

El 1200m

Larga distancia Plug & Play P2P

Transmisión de larga distancia

El sistema HDCVI admite transmisión de larga distancia a través de cable coaxial

Sistema de video inteligente (IVS)

Con análisis de video inteligente incorporado, el XVR tiene la capacidad de detectar y analizar objetos en movimiento para mejorar la vigilancia por video. El XVR proporciona inteligencia estándar opcional en el borde que permite la detección de múltiples comportamientos de objetos, como objetos abandonados o perdidos. IVS también admite el análisis de Tripwire, lo que permite que la cámara detecte cuándo se ha cruzado una línea predeterminada.

Funciones Inteligente H.265 +

Smart Codec, H.265 + puede reducir hasta un 90% la tasa de bits y los requisitos de almacenamiento en comparación con H.264 sin tener que invertir en nuevas cámaras.

Detección automática HDCVI / AHD / TVI / CVBS / IP

El XVR puede reconocer automáticamente la señal de la cámara frontal sin ningún ajuste. Es una tecnología típica que se utiliza en una variedad de aplicaciones para que la operación sea más amigable y

conveniente. búsqueda o identificación de personas.

Detección de rostro

Entrada de cámara de alta definición

El XVR admite una cámara HDCVI de hasta 5MP y una entrada de cámara IP de 6MP.

Busqueda inteligente

Esta función le ayuda a obtener más video de detección de movimiento durante un corto período de tiempo dibujando una región durante la reproducción. Es muy útil cuando ocurre una emergencia.

Audio coaxial / actualización / alarma

El diseño integrado puede reducir los problemas de cableado, lo que lo hace mucho más rentable y

conveniente para la instalación.

Serie Cooper | DH-XVR1B04 / 08H

Especi fi cación técnica Detección de video y alarma

Sistema

Eventos desencadenantes Sugerencias de grabación, PTZ, recorrido, envío de video, correo electrónico, FTP,

instantánea, zumbador y pantalla

Detección de movimiento, zonas MD: 396 (22 × 18), pérdida de video, manipulación y diagnóstico

N / A N / A Procesador principal

Sistema operativo

Procesador integrado LINUX integrado

Detección de video

Entrada de alarma Salida de relé

Video y audio

Entrada de cámara analógica Cámara HDCVI Cámara AHD Cámara TVI Cámara CVBS Entrada de cámara IP Entrada / salida de audio Charla bidireccional

4/8 canales, BNC

5MP, 4MP, 1080P @ 25 / 30fps, 720P @ 50 / 60fps, 720P @ 25 / 30fps 5MP, 4MP, 1080P @ 25/30 , 720P @ 25 / 30fps

5MP, 4 MP, 1080p @ 25 /30, 720p @ 25 / 30fps PAL / NTSC

4 + 2/8 + 4CH, cada canal hasta 6MP 1/1, RCA

Reutilizar entrada / salida de audio, RCA

Reproducción y copia de seguridad

Reproducción 4 canales: 1/4

8 canales: 1/4/8

Hora / fecha, alarma, MD y búsqueda exacta (con precisión de segundos)

Reproducir, Pausar, Detener, Rebobinar, Reproducción rápida, Reproducción lenta, Archivo siguiente, Archivo anterior, Cámara siguiente, Cámara anterior, Pantalla completa, Repetir, Aleatorio, Selección de respaldo, Zoom digital Dispositivo USB / Red

Modo de búsqueda

Función de reproducción

Modo de respaldo

Grabación Almacenamiento

Compresión de video Resolución

H.265 + / H.265 / H.264 + / H.264

5M-N, 4M-N, 1080P, 1080N, 720P, 960H, D1, CIF

Convencional:

4CH: el primer canal 5M-N (1 ~ 10 fps);

8CH: el 1er y 2do canales 5M-N (1 ~ 10fps);

otros canales 4M-N / 1080P (1 ~ 15 fps); 1080N / 720P / 960H / D1 / CIF (1 ~ 25 / 30fps)

Sub corriente:

CIF / QCIF (1 ~ 15 fps) 32 Kbps ~ 6144 Kbps por canal

Manual, horario (general, continuo), MD (detección de video: detección de movimiento, pérdida de video, manipulación), alarma, parada

1 ~ 60 min (predeterminado: 60 min), pregrabación: 1 ~ 30 seg, postgrabación: 10 ~ 300 seg

AAC (solo para el primer canal), G.711A, G.711U, PCM 8KHz, 16 bits por canal

64 Kbps por canal

Disco duro interno eSATA

1 puerto SATA, hasta 6 TB de capacidad N / A

Interfaz auxiliar

USB RS232 RS485

2 USB 2.0 N / A N / A Tasa de registro

Bitrate de vídeo

Eléctrico

Modo de grabación

Fuente de alimentación

El consumo de energía (Sin HDD)

DC12V / 1.5A

Intervalo de registro

<10W

Compresión de audio Frecuencia de muestreo de audio Tasa de bits de audio

Construcción

Dimensiones

Peso neto

(sin HDD)

Peso bruto Instalación

Cooper 1U, 197 mm × 192 mm × 41 mm (7,8 "× 7,6" × 1,6 ")

0,54 kg (1,19 libras)

Monitor

1 kg (2,2 libras) Instalación de escritorio

Interfaz

Resolución

1 HDMI, 1 VGA

1920 × 1080, 1280 × 1024, 1280 × 720

Cuando el modo de extensión IP no está habilitado: 4CH:

1/4 8 canales: 1/4/8/9

Cuando el modo de extensión IP está habilitado:

4CH: 1/4/6 8 canales: 1/4/8/9/16

Título de la cámara, tiempo, pérdida de video, bloqueo de la cámara, detección de movimiento, grabación

Ambiental

Condiciones de operación Condiciones de almacenaje

- 10 ° C ~ + 45 ° C (+ 14 ° F ~ + 113 ° F), 10 ~ 90% de humedad relativa - 20 ° C ~ + 70 ° C (-4 ° F ~ + 158 ° F), 0 ~ 90% de humedad relativa Pantalla multipantalla

Soporte de terceros

OSD Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus,

Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotek y más

Soporte de terceros

Red

Interfaz

1 puerto RJ-45 (100M)

HTTP, HTTPS, TCP / IP, IPv4 / IPv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, Filtro de IP, DDNS, FTP, Servidor de alarma, P2P, Búsqueda de IP (admite cámara IP Dahua, DVR, NVS, etc.)

128 usuarios iPhone, iPad, Android ONVIF 16.12, conforme a CGI

Certificaciones

FCC: Parte 15 Subparte B

CE: CE-LVD: EN 60950-1 / IEC 60950-1

CE-EMC: EN 61000-3-2, EN 61000-3-3, EN 55032, EN 50130, EN 55024

UL: UL 60950-1

Función de red

Certificaciones Max. Acceso de usuario

Teléfono inteligente Interoperabilidad

Serie Cooper | DH-XVR1B04 / 08H

Información sobre pedidos Panel trasero

Tipo Número de pieza Descripción

DH-XVR1B04H DH-XVR1B04H Grabador de video digital Penta-brid 4M-N / 1080P Cooper

1U de 4 canales XVR de 4/8 canales

1

2 4

DH-XVR1B08H Grabador de video digital Penta-brid 4M-N / 720P Cooper 1U de 8 canales

Dimensiones (mm)

3 5 6 7 8

DH-XVR1B08H

1

2 4

3 5 6 7 8

1 2 3 4

VIDEO IN

ENTRADA DE AUDIO, Conector RCA SALIDA DE AUDIO, Conector RCA Interfaz VGA

5 6 7 8

Interfaz HDMI Interfaz USB Interfaz de red Entrada de energía DC12V

Serie Cooper | DH-HAC-B2A51

DH-HAC-B2A51

Cámara Bullet IR fija HDCVI de 5MP

*Los parámetros y las hojas de datos siguientes solo se pueden aplicar a la serie A51-S2.

· Máx. 25 fps @ 5MP (salida de video 16: 9)

· CVI / CVBS / AHD / TVI conmutable

· Lente fija de 3,6 mm (2,8 mm opcional)

· Máx. IR longitud 20 m, IR inteligente

· IP67, DC12V

20

m IR DC 12V

IP67

Temperatura

Multiformato

La cámara admite múltiples formatos de video, incluidos HDCVI, CVBS y otros dos formatos analógicos HD comunes en el mercado. Los cuatro formatos se pueden cambiar a través del menú OSD. Esta característica hace que la cámara sea compatible no solo con los XVR sino también con la mayoría de los HD / SDDVR existentes de los usuarios finales.

OSD en varios idiomas

El menú OSD proporciona múltiples ajustes de imagen y configuraciones de funciones para cumplir con los requisitos de diferentes escenas de monitoreo. El menú OSD incluye configuraciones como modo de luz de fondo, día / noche, balance de blancos, máscara de privacidad y detección de movimiento. La cámara admite 11 idiomas para el menú OSD, a saber, chino, inglés, francés, alemán, español, portugués,

Experimente video HD de 5MP y la simplicidad de usar la infraestructura de cableado existente con HDCVI. La cámara Cooper serie 5MP HDCVI presenta un diseño compacto y ofrece una imagen de alta calidad a un precio asequible. Ofrece varios modelos de lentes varifocales / fijas con OSD en varios idiomas y salida conmutable HD / SD. Su flexibilidad estructural y su alto costo-rendimiento hacen que la cámara sea una opción ideal para soluciones SMB.

Resumen del sistema

Funciones

4 señales sobre 1 cable coaxial

La tecnología HDCVI admite la transmisión de 4 señales a través de 1 cable coaxial simultáneamente, es decir, video, audio *, datos y energía. La transmisión de datos de doble vía permite que la cámara HDCVI interactúe con el HCVR, como enviar una señal de control o activar una alarma. Además, la tecnología HDCVI admite PoC para flexibilidad de construcción.

Italiano, japonés, coreano, ruso y polaco.

Proteccion

La excelente confiabilidad de la cámara es insuperable debido a su diseño resistente. La cámara está protegida contra el agua y el polvo con clasificación IP67, lo que la hace adecuada para entornos interiores o exteriores.

Con un rango de temperatura de trabajo de -40 ° C a +60 ° C (-40 ° F a +140 ° F), la cámara está diseñada para entornos de temperaturas extremas.

* La entrada de audio está disponible para algunos modelos de cámaras HDCVI.

Transmisión de larga distancia

La tecnología HDCVI garantiza la transmisión en tiempo real a larga distancia Con una tolerancia de voltaje de entrada de ± 30%, esta cámara se adapta incluso a la mayoría sin pérdidas. Admite hasta 700 m para video HD de 5MP a través de condiciones de fuente de alimentación coaxial inestable. Su clasificación de rayos 4KV proporciona procable y hasta 300 metro a través de cable UTP. *

contra la cámara y su estructura de los efectos de los rayos.

* Resultados reales verificados mediante pruebas en escena real en el laboratorio de pruebas de Dahua.

Sencillez

La tecnología HDCVI hereda la característica nativa de la simplicidad del sistema de vigilancia analógico tradicional, convirtiéndose en la mejor opción para proteger la inversión. El sistema HDCVI puede actualizar sin problemas el sistema analógico tradicional sin reemplazar el cableado coaxial existente. El enfoque plug and play permite la videovigilancia Full HD sin la molestia de configurar una red.

IR inteligente

La cámara está diseñada con iluminación LED IR microcristalina para un mejor rendimiento con poca luz.

Smart IR es una tecnología que garantiza la uniformidad del brillo en imágenes en blanco y negro con

poca iluminación. El IR inteligente exclusivo de Dahua se ajusta a la intensidad de los LED infrarrojos de

la cámara para compensar la distancia de un objeto y evita que los LED IR sobreexpongan las imágenes

a medida que el objeto se acerca a la cámara.

Serie Cooper | DH-HAC-B2A51

Especificación técnica OSDMenu

BLCMode

WDR Ganar control Reducción de ruido Balance de Blancos

IR inteligente Espejo

Enmascaramiento de privacidad

Multi lenguaje BLC / HLC / DWDR DWDR AGC 2D Manual de auto si Apagado en

Apagado / Encendido (8 áreas, rectángulo)

Cámara

Sensor de imagen

Max. Resolución

Pixel Sistema de escaneo

CMOS de 1 / 2,7 "

2880 (H) × 1620 (V) 5MP Progresivo

PAL: 1 / 25–1 / 100000 s NTSC: 1 / 30–1 / 100000 s 0.02 Lux / F2.0, 30IRE, 0 Lux IR encendido Más de 65 dB

20 m (66 pies) Manual de auto Velocidad de obturación electrónica

Min. Iluminación

Relación S / N Distancia de iluminación

Control de encendido / apagado del iluminador

Certificaciones

CE (EN55032, EN55024, EN50130-4, EN60950-1, EN 62368-1:

2014 + A11: 2017)

FCC (CFR 47 FCC Parte 15 subparte B, ANSI C63.4-2014) Certificaciones

Lente

Interfaz

Tipo de lente

Tipo de montaje Longitud focal Apertura máxima

Lente fija / iris fijo M12

3,6 mm (2,8 mm opcional) F2.0

2,8 mm: 125 ° × 106 ° × 56 ° (diagonal × horizontal × vertical)

3,6 mm: 104 ° × 88 ° × 46 ° (diagonal × horizontal × vertical) N / A

2,8 mm: 0,8 m (2,6 pies) 3,6 mm: 1,2 m (3,9 pies)

Detectar Observar

56,0 m 22,4 metros (183,7 pies) (73,5 pies)

80 metros 32 metros (262,5 pies) (105,0 pies)

Interfaz de audio N / A

Electrico

Fuente de alimentación El consumo de energía

12 V CC ± 30%

Max. 3,7 W (12 V CC, IR encendido)

Punto de vista

Ambiental

Condiciones de operación

Condiciones de almacenaje

Protección de ingreso y resistencia al vandalismo

- 40 ° C a + 60 ° C (-40 ° F a + 140 ° F) / Menos del 95% de humedad relativa

* La puesta en marcha debe realizarse a más de –40 ° C (–40 ° F) - 40 ° C a + 60 ° C (-40 ° F a + 140 ° F) / Menos del 95% de humedad relativa Control de enfoque

Distancia de enfoque cercana

Lente Reconocer

11,2 m (36,7 pies)

16 m (52,5 pies)

Identificar

5,6 metros (18,4 pies)

8 m (26,2 pies)

IP67

Construcción

2,8 mm Distancia DORI

Caja

Aluminio

70,1 mm × 70,1 mm × 157,6 mm (2,76 "×

2,76" × 6,21 ") 0,24 kg (0,53 libras)

0,34 kg (0,75 libras) 3,6 mm

Dimensiones

Pan / Tilt / Rotación

Peso neto Peso bruto

Pan: 0 ° - 360 °

Inclinación: 0 ° - 90 ° Rotación: 0 ° - 360 ° Pan / Tilt / Rotación

Vídeo

Resolución 5 millones (2880 × 1620); 4 millones (2560 × 1440) 1080P (1920 × 1080); 960H (960 × 576/960 × 480)

CVI:

PAL: 5 M a 25 fps; 4 M a 25 fps ; 1080P a 25 fps NTSC: 5 M a 25 fps; 4 M a 30 fps ; 1080P a 30 fps AHD:

PAL: 4 M a 25 fps;

NTSC: 4 M a 30 fps;

TVI:

PAL: 4 M a 25 fps;

NTSC: 4 M a 30 fps;

CVBS:

960H;

Opciones de salida de video de CVI / TVI / AHD / CVBS por un puerto BNC

Automático (ICR) / Manual Cuadros por segundo

Salida de video Día / noche

Serie Cooper | DH-HAC-B2A51

Información sobre pedidos

Montaje en techo Montaje en pared Montaje en poste

Tipo Número de pieza Descripción

DH-HAC-B2A51P 2,8 milímetros

DH-HAC-B2A51P 3,6 milímetros

DH-HAC-B2A51N 2,8 milímetros

DH-HAC-B2A51N 3,6 milímetros PFA134

Cámara Bullet IR fija HDCVI de 5 MP, PAL

Cámara de 5MP

Cámara Bullet IR fija HDCVI de 5MP, NTSC

Caja de conexiones

Caja de conexiones a prueba de agua + soporte de montaje en poste

Video balun pasivo Adaptador de corriente 12V 1A

Probador de montaje integrado

Dimensiones (mm / pulgada)

PFA152-E

Accesorios PFM800-4K PFM321 PFM904

Accesorios

Opcional:

PFA134 Caja de conexiones

PFA152-E Soporte de montaje en poste

PFM800-4K Video balun pasivo

PFM321 Adaptador de corriente 12V 1A

PFM904 Probador de montaje integrado

Rev 001.001 © 2020 Dahua. Todos los derechos reservados. Diseño y las especificaciones están sujetos a cambios sin previo aviso. Las imágenes en el documento son solo para referencia y prevalecerá el producto real.
