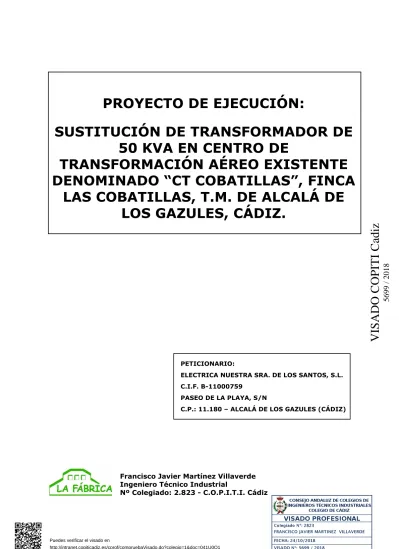

PROYECTO DE EJECUCIÓN:

PROYECTO DE EJECUCIÓN:

SUSTITUCIÓN DE TRANSFORMADOR DE 50 KVA EN CENTRO DE

TRANSFORMACIÓN AÉREO EXISTENTE DENOMINADO “CT COBATILLAS”, FINCA

LAS COBATILLAS, T.M. DE ALCALÁ DE LOS GAZULES, CÁDIZ.

PETICIONARIO:

ELECTRICA NUESTRA SRA. DE LOS SANTOS, S.L.

C.I.F. B-11000759

PASEO DE LA PLAYA, S/N

C.P.: 11.180 – ALCALÁ DE LOS GAZULES (CÁDIZ)

Francisco Javier Martínez Villaverde Ingeniero Técnico Industrial

Nº Colegiado: 2.823 - C.O.P.I.T.I. Cádiz

Puedes verificar el visado en

http://intranet.copiticadiz.es/cprof/compruebaVisado.do?colegio=1&doc=041U0Q1

VISADO COPITI Cadiz 5699 / 2018

2

1 ÍNDICE

VISADO COPITI Cadiz 5699 / 2018

3

1

2

2.1  Título del proyecto ... 10

2.2  Breve descripción de la actuación ... 10

2.3  Emplazamiento ... 10

2.4  Peticionario ... 10

2.5  Autor del proyecto ... 10

3

3.1  Objeto del proyecto ... 12

3.2  Alcance ... 12

3.3  Antecedentes ... 12

3.4  Normas y referencias ... 12

3.4.1  Disposiciones legales ... 12

3.4.1.1  Reglamentación eléctrica: ... 12

3.4.1.2  Medio Ambiente: ... 13

3.4.1.3  Cultura. Actividades Arqueológicas: ... 14

3.4.1.4  Seguridad y Salud: ... 14

3.4.1.5  Ordenanzas Municipales: ... 14

3.4.1.6  Normas UNE: ... 14

3.4.1.7  Tramitación administrativa ... 17

3.5  Definiciones y abreviaturas ... 17

3.6  Requisitos de diseño ... 18

3.7  Tipo de suministro ... 18

3.8  Memoria descriptiva de la instalación ... 19

3.8.1  Detalles del centro de transformación ... 19

3.8.1.1  Tierra de protección del transformador ... 19

3.8.1.2  Tierra de servicio del transformador ... 20

3.8.2  Apoyo del transformador ... 20

3.8.3  Aparamenta existente en el apoyo ... 20

3.8.3.1  Seccionadores unipolares de exterior ... 20

3.8.3.2  Cortacircuitos fusibles ... 21

3.8.3.3  Autoválvulas ... 21

3.8.3.4  Protección avifauna ... 22

VISADO COPITI Cadiz 5699 / 2018

4

3.9  Limitación de Campos Magnéticos ... 22

3.10  Organismos Afectados ... 22

3.11  Plazos de ejecución, cronograma de trabajos ... 22

3.12  Conclusión ... 22

4

4.1  ALCANCE ... 24

4.2  Generalidades ... 24

4.3  Cálculos eléctricos del transformador ... 24

4.3.1  Cálculo de la intensidad de alta tensión en el transformador ... 24

4.3.2  Cálculo de la intensidad de baja tensión en CTM ... 25

4.3.3  Cálculos de las corrientes de cortocircuito en CTM ... 25

4.3.3.1  Intensidad de cortocircuito en el lado de Alta tensión ... 25

4.3.3.2  Intensidad de cortocircuito en el lado de Baja Tensión ... 25

4.4  Selección de las protecciones de alta tensión en CTM ... 26

4.4.1  Protecciones en alta tensión ... 26

4.5  Cálculo de instalaciones de puesta a tierra DEL CT ... 26

4.5.1  Características del terreno ... 26

4.5.2  Determinación de las corrientes máximas de puesta a tierra... 26

4.5.3  Cálculo de la sección del conductor de puesta a tierra ... 27

4.5.4  Tierra de protección ... 27

4.5.5  Tierra de servicio ... 28

4.5.6  Cálculo de las tensiones de paso y contacto en el exterior de la instalación ... 28

4.5.7  Cálculo de las tensiones de paso en el acceso de la instalación ... 29

4.5.8  Determinación de las tensiones de paso y contacto máximas admisibles ... 29

4.5.9  Investigación de tensiones transferibles al exterior ... 30

4.6  Cálculo Mecánico del apoyo para el CT Intemperie ... 30

4.7  Conclusión ... 32

5

5.1  Documentación administrativa ... 34

5.1.1  Factura de compra de transformador ... 34

5.2  Documentación técnica ... 35

5.2.1  Protocolo de ensayos transformador marca IMEFY número 107445. ... 35

5.2.2  Acta de inspección periódica de instalación eléctrica de AT ... 36

5.2.3  Acta de inspección periódica de instalación eléctrica de AT ... 38

VISADO COPITI Cadiz 5699 / 2018

5

6

6.1  Pliego de prescripciones técnicas generales ... 44

6.1.1  Objeto ... 44

6.1.2  Alcance ... 44

6.1.3  Condiciones facultativas legales ... 44

6.1.4  Cantidad de obra a realizar ... 44

6.1.5  Capacitación de la empresa contratista ... 44

6.1.6  Organización de los trabajos ... 44

6.1.6.1  Estructura organizativa ... 45

6.1.6.2  Datos de la obra ... 45

6.1.6.3  Replanteo de la obra ... 45

6.1.6.4  Mejoras y variaciones del proyecto ... 45

6.1.6.5  Recepción y acopio del material ... 45

6.1.6.6  Ensayos de los materiales ... 46

6.1.6.7  Libro de órdenes ... 46

6.1.6.8  Facilidades para la inspección ... 46

6.1.6.9  Limpieza y seguridad en las obras ... 46

6.1.6.10  Protección del medio ambiente ... 46

6.1.6.11  Medios auxiliares ... 46

6.1.6.12  Normas de ejecución de las obras ... 46

6.1.6.13  Subcontratación de las obras ... 46

6.1.6.14  Plazo de ejecución ... 47

6.1.6.15  Pruebas reglamentarias ... 47

6.1.6.16  Recepción provisional ... 47

6.1.6.17  Periodos de garantía ... 47

6.1.6.18  Recepción definitiva ... 47

6.1.7  Contradicciones. Omisiones y errores ... 48

6.1.8  Medición y valoración de las obras ... 48

6.1.9  Calidad de los materiales... 48

6.1.9.1  Transformadores ... 48

6.1.10  Certificados y documentación ... 48

6.1.11  Disposición final ... 48

6.1.12  Conclusión ... 48

6.2  PLIEGO DE PRESCRIPCIONES PARTICULARES DE SEGURIDAD Y SALUD ... 49

VISADO COPITI Cadiz 5699 / 2018

6

6.2.1  Objeto de este pliego ... 49

6.2.2  Disposiciones mínimas de seguridad y salud que deben aplicarse ... 49

6.2.2.1  Seguridad en el trabajo ... 49

6.2.2.2  Seguridad pública. ... 49

6.2.3  Condiciones de las instalaciones médicas y la asistencia al personal ... 49

6.2.3.1  Botiquines ... 50

6.2.4  Servicios de prevención ... 50

6.2.4.1  Servicio Técnico de Seguridad e Salud ... 50

6.2.4.2  Servicio médico ... 50

6.2.5  Seguros de responsabilidad civil y todo riesgo en obra ... 50

6.2.6  Plan de seguridad y salud en el trabajo ... 50

6.2.7  Coordinación de actividades empresariales ... 51

6.2.8  Condiciones de los medios de protección ... 51

6.2.8.1  Equipos de protección individual (EPI) ... 51

6.2.9  Condiciones de la instalación eléctrica provisional ... 51

6.2.9.1  Cables y empalmes ... 51

6.2.9.2  Interruptores ... 52

6.2.9.3  Cuadros eléctricos ... 52

6.2.9.4  Tomas de corriente ... 52

6.2.9.5  Interruptores automáticos ... 52

6.2.9.6  Disyuntores diferenciales ... 52

6.2.9.7  Tomas de tierra ... 52

6.2.9.8  Alumbrado ... 52

6.2.9.9  Mantenimiento y reparaciones ... 53

6.2.9.10  Señalización y aislamiento ... 53

6.2.10  Partes de accidente, deficiencias y libro de incidencias sobre seguridad y salud ... 53

6.2.10.1  Partes de accidente. ... 53

6.2.10.2  Parte de deficiencias. ... 53

6.2.10.3  Libro de Incidencias sobre Seguridad e Salud. ... 53

6.2.11  Paralización de los trabajos ... 54

6.2.12  Compatibilidad entre el estudio de seguridad y salud y el proyecto de ejecución ... 54

7

7.1  Antecedentes y datos generales ... 56

7.1.1  Objeto y autores del Estudio Básico de Seguridad y Salud ... 56

VISADO COPITI Cadiz 5699 / 2018

7

7.1.2  Obligaciones del contratista ... 56

7.1.3  Proyecto al que se refiere ... 56

7.1.4  Justificación del Estudio Básico de Seguridad y Salud ... 56

7.1.5  Características principales del emplazamiento de la obra ... 57

7.1.6  Características generales de la obra ... 57

7.1.7  Instalaciones provisionales y de asistencia sanitaria ... 58

7.1.8  Compatibilidad entre el Estudio Básico de Seguridad y Salud y el proyecto de ejecución58  7.1.9  Maquinaria de obra prevista ... 58

7.1.10  Medios auxiliares ... 59

7.2  RIESGOS LABORALES EVITABLES COMPLETAMENTE ... 59

7.3  RIESGOS LABORABLES NO ELIMINABLES COMPLETAMENTE. ... 60

7.4  TRABAJOS QUE IMPLICAN RIESGOS ESPECIALES. ... 65

7.5  PREVISIONES PARA TRABAJOS POSTERIORES ... 65

7.5.1  Previsiones para futuros trabajos de mantenimiento... 65

7.5.2  Informaciones útiles para trabajos posteriores ... 65

7.6  NORMAS  DE SEGURIDAD APLICABLES EN LA OBRA. ... 66

7.7  Conclusión ... 69

8

8.1  MEDICIONES ... 71

8.2  PRESUPUESTO ... 72

8.3  Conclusión ... 73

9

9.1  Antecedentes ... 75

9.2  Cálculo del campo magnético ... 75

9.2.1  Fuentes productoras del campo magnético ... 76

9.2.1.1  Campo magnético producido por el puente de BT del transformador. ... 76

9.2.1.2  Campo magnético producido por el puente de MT del transformador. ... 76

9.2.1.3  Campo magnético producido por los circuitos de salida de BT. ... 77

9.2.1.4  Campo magnético producido por los arrollamientos del transformador... 77

9.2.2  Campo magnético total ... 77

9.3  Conclusión ... 77

10

11

11.1  Aparamenta bajo envolvente metálica o aislante: ... 81

VISADO COPITI Cadiz 5699 / 2018

8

11.2  Transformadores de potencia: ... 81

11.3  Centros de transformación prefabricados: ... 81

11.4  Transformadores de medida y protección: ... 81

11.5  Fusibles de alta tensión: ... 81

11.6  Cables y accesorios de conexión de cables: ... 81

12

12.1  CRONOGRAMA – PLANNING OBRA ... 84

13

VISADO COPITI Cadiz 5699 / 2018

9

2 HOJA DE IDENTIFICACIÓN

VISADO COPITI Cadiz 5699 / 2018

10

DOCUMENTO 2. HOJA DE IDENTIFICACIÓN

2.1 TÍTULO DEL PROYECTO

El presente proyecto se titula “PROYECTO DE SUSTITUCIÓN DE TRANSFORMADOR DE 50 KVA EN CENTRO DE TRANSFORMACIÓN AÉREO EXISTENTE DENOMINADO “CT COBATILLAS”, FINCA LAS COBATILLAS, T.M DE ALCALÁ DE LOS GAZULES, CÁDIZ”

2.2 BREVE DESCRIPCIÓN DE LA ACTUACIÓN

Este proyecto contempla la sustitución por avería de un transformador de 50 kVA de un centro de transformación aéreo sobre apoyo existente, denominado “CT Cobatillas”. El transformador averiado se sustituye por uno de las mismas características técnicas.

2.3 EMPLAZAMIENTO

El CT objeto de este proyecto está ubicado en el entorno del Santuario de la Virgen de los Santos, dentro de la Finca Las Cobatillas, C.P. 11180, en Alcalá de los Gazules, Cádiz, tal y como se muestra en la siguiente imagen:

Las coordenadas de ubicación del Centro de Transformación son:

PUNTOS SINGULARES COORDENADAS UTM (ETRS 89) (m) Ubicación CT Finca “Las Cobatillas” 30S 250.665 4.033.730 2.4 PETICIONARIO

El peticionario es la distribuidora “ELECTRICA NUESTRA SEÑORA DE LOS SANTOS, S.L.”, con CIF B- 11000759, y domicilio social en el Paseo de la Playa, s/n, 11180, en Alcalá de los Gazules, Cádiz, inscrita en el registro de distribuidores eléctricos del Ministerio de Industria, Turismo y Comercio con número R1-201. Su representante legal es Don José Alfonso Perales Moreno, con DNI 44.047.614-S.

2.5 AUTOR DEL PROYECTO

El proyecto es redactado por el Ingeniero Técnico Industrial Don Francisco Javier Martínez Villaverde, con DNI 31.683.639-N, colegiado nº 2823 del Colegio Oficial de Peritos e Ingenieros Técnicos Industriales de Cádiz.

EN ALCALÁ DE LOS GAZULES, OCTUBRE DE 2018 EL INGENIERO TECNICO INDUSTRIAL

FDO: D. FCO. JAVIER MARTINEZ VILLAVERDE Colegiado Nº 2823 C.O.P.I.T.I. CADIZ

VISADO COPITI Cadiz 5699 / 2018

11

3 MEMORIA DESCRIPTIVA

VISADO COPITI Cadiz 5699 / 2018

12

DOCUMENTO 3. MEMORIA DESCRIPTIVA

3.1 OBJETO DEL PROYECTO

El presente proyecto tiene por objeto el estudio técnico y económico de las actuaciones necesarias para la sustitución de un transformador de 50 kVA por uno de similares características en un centro de transformación de tipo aéreo sobre apoyo.

Además el presente proyecto servirá para obtener la conformidad de la Compañía Distribuidora ELECSAN, suministradora de electricidad y peticionaria del proyecto, así como la autorización de aquellos organismos oficiales competentes de todos aquellos aspectos que puedan ser de su interés.

3.2 ALCANCE

El ámbito de aplicación de las diferentes actuaciones objeto de este proyecto están contemplados como:

 Infraestructura de distribución en AT: Centros de transformación y redes de distribución de compañía distribuidora, con aplicación de las normativas incluidas en el Reglamento de Líneas de Alta Tensión y en el Reglamento de Centrales, Subestaciones y Centros de Transformación, así como las indicaciones de la empresa distribuidora ELECSAN en todos los detalles constructivos de la instalación.

3.3 ANTECEDENTES

La instalación objeto de este documento es un CT que fue puesto en servicio en el año 1980. La empresa titular no disponía de nº de expediente AT ni R.E. El 09 de junio de 2016 se solicitó la regularización de esta instalación al amparo de la disposición adicional sexta del RD 337/2014. Tras realizar una serie de correcciones a la documentación entregada, el 11 de agosto de 2016 se volvió a solicitar la regularización de la instalación.

El 16 de enero de 2017 se recibió el acta de puesta en servicio de la instalación, con registro REG/301.

A finales de diciembre de 2017 se recibieron en ELECSAN diversos avisos por parte de los usuarios en BT conectados al CT indicando que sufrían fluctuaciones e incluso cortes de fases de forma aleatoria.

Por este motivo, y ante la antigüedad del equipo, se ha optado por descartar su reparación y proceder a su sustitución.

3.4 NORMAS Y REFERENCIAS 3.4.1 Disposiciones legales

Las siguientes leyes, reglamentos, ordenanzas, y normas son de obligado cumplimiento:

3.4.1.1 Reglamentación eléctrica:

 RD 1955/2000 de 1 de diciembre por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica (BOE Nº 310 de fecha 27 de diciembre de 2000).

 RD 842/2002 de 2 de agosto, por el que se aprueba el Reglamento Electrotécnico de Baja Tensión (BOE Nº 224, de 18 de septiembre de 2002) e instrucciones técnicas complementarias, así como sus posteriores modificaciones:

- Sentencia de 17 de febrero de 2004, de la Sala Tercera del Tribunal Supremo, por la que se anula el inciso 4.2.c.2 de la ITC-BT-03 anexa al Reglamento Electrónico para baja tensión, aprobado por Real Decreto 842/2002, de 2 de agosto (BOE 05.04.04).

- Real Decreto 560/2010, de 7 de mayo, por el que se modifican diversas normas reglamentarias en materia de seguridad industrial para adecuarlas a la Ley 17/2009, de 23 de noviembre, sobre el libre acceso a las actividades de servicios y su ejercicio, y a la Ley 25/2009, de 22 de diciembre, de modificación de diversas leyes para su adaptación a la Ley sobre el libre acceso a las actividades de servicios y su ejercicio. (BOE 22.05.10).

- Corrección de errores del Real Decreto 560/2010, de 7 de mayo, por el que se modifican diversas normas reglamentarias en materia de seguridad industrial para adecuarlas a la Ley 17/2009, de 23 de noviembre, sobre el libre acceso a las actividades de servicios y su ejercicio, y a la Ley 25/2009, de 22 de diciembre, de modificación de diversas leyes para su adaptación a la Ley sobre el libre acceso a las actividades de servicios y su ejercicio (BOE 19.06.10).

- Corrección de errores del Real Decreto 560/2010, de 7 de mayo, por el que se modifican diversas normas reglamentarias en materia de seguridad industrial para adecuarlas a la Ley 17/2009, de 23 de noviembre, sobre el libre acceso a las actividades de servicios y su ejercicio,

VISADO COPITI Cadiz 5699 / 2018

13 y a la ley 25/2009, de 22 de diciembre, de modificación de diversas leyes para su adaptación

a la Ley sobre el libre acceso a las actividades de servicios y su ejercicio. (BOE 26.08.10).

- Real Decreto 1053/2014, de 12 de diciembre, por el que se aprueba una nueva Instrucción Técnica Complementaria (ITC) BT 52 "Instalaciones con fines especiales. Infraestructura para la recarga de vehículos eléctricos", del Reglamento electrotécnico para baja tensión, aprobado por Real Decreto 842/2002, de 2 de agosto, y se modifican otras instrucciones técnicas complementarias del mismo. (BOE 31.12.14). Este RD además de aprobar la ITC-BT-52 y modifica las ITC-BT-02, 04, 05, 10, 16 y 25.

- Orden IET/2388/2015, de 5 de noviembre, por la que se autorizan determinados modelos de conectores de recarga para el vehículo eléctrico (BOE 12.11.15).

- Reglamento Delegado UE 2016/364 de la Comisión de 1 de julio de 2015 relativo a la clasificación de las propiedades de reacción al fuego de los productos de construcción de conformidad con el Reglamento (UE) nº 305/2011 del Parlamento Europeo y del Consejo (BOE 15.03.16).

 Instrucción 14 de octubre de 2004 de la Dirección General de Industria, Energía y Minas, sobre previsión de cargas eléctricas y coeficiente de simultaneidad en áreas de uso residencial y áreas de uso industrial (BOJA 216 de 5 de noviembre de 2004).

 Real Decreto 223/2008, de 15 de febrero, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09. (BOE 19.03.08), así como sus posteriores modificaciones:

- Real Decreto 560/2010, de 7 de mayo, por el que se modifican diversas normas reglamentarias en materia de seguridad industrial para adecuarlas a la Ley 17/2009, de 23 de noviembre, sobre el libre acceso a las actividades de servicios y su ejercicio, y a la Ley 25/2009, de 22 de diciembre, de modificación de diversas leyes para su adaptación a la Ley sobre el libre acceso a las actividades de servicios y su ejercicio. (BOE 22.05.10)

- Corrección de errores del Real Decreto 560/2010, de 7 de mayo, por el que se modifican diversas normas reglamentarias en materia de seguridad industrial para adecuarlas a la Ley 17/2009, de 23 de noviembre, sobre el libre acceso a las actividades de servicios y su ejercicio, y a la Ley 25/2009, de 22 de diciembre, de modificación de diversas leyes para su adaptación a la Ley sobre el libre acceso a las actividades de servicios y su ejercicio (BOE 19.06.10).

- Corrección de errores del Real Decreto 560/2010, de 7 de mayo, por el que se modifican diversas normas reglamentarias en materia de seguridad industrial para adecuarlas a la Ley 17/2009, de 23 de noviembre, sobre el libre acceso a las actividades de servicios y su ejercicio, y a la ley 25/2009, de 22 de diciembre, de modificación de diversas leyes para su adaptación a la Ley sobre el libre acceso a las actividades de servicios y su ejercicio. (BOE 26.08.10).

 Real Decreto 337/2014, de 9 de mayo, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias ITC-RAT 01 a 23 (BOE 09.06.14)

- Corrección de errores del Real Decreto 337/2014, de 9 de mayo, por el que se aprueban el reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-RAT 01 a 23 (BOE 09.06.14).

3.4.1.2 Medio Ambiente:

 Ley 2/1989, de 18 de julio, por la que se aprueba el Inventario de Espacios Naturales Protegidos de Andalucía y se establecen medidas adicionales para su protección.

 Ley 2/1992, Forestal de Andalucía, publicada en el BOPA núm. 176, de 9 de junio de 1992 y en el BOJA núm. 57 de 23 de junio de 1992.

 Ley de modificación 2/1995, de 1 de junio de 1995, publicada en el BOPA núm. 81, de 19 de mayo de 1995 y en el BOJA núm. 82, de 7 de junio de 1995, sobre modificación de la Ley 2/1989, de 18 de julio, por la que se aprueba el inventario de espacios naturales protegidos de Andalucía y se establecen medidas adicionales para su protección.

 Ley de modificación 6/1996, de 18 de julio, relativa a la modificación del artículo 20 de la Ley 2/1989, publicada en el BOPA núm. 29, de 23 de julio de 1996 y en el BOJA núm. 83, de 20 de julio de 1996.

 Ley de la Flora y la Fauna Silvestres, publicada en el BOPA núm. 575, de 23 de octubre de 2003.

 Ley 18/2003, de 29 de diciembre, por la que se aprueban medidas fiscales y administrativas.

 Ley 1/2008, de 27 de noviembre, de medidas tributarias y financieras de impulso a la actividad económica de Andalucía, y de agilización de procedimientos administrativos

 Decreto-ley 3/2009, de 22 de diciembre, por el que se modifican diversas Leyes para la transposición en Andalucía de la Directiva 2006/123/CE, de 12 de diciembre de 2006, del Parlamento Europeo y del Consejo, relativa a los servicios en el Mercado Interior. Convalidado (BOJA núm. 250, de 24 de diciembre de 2009).

VISADO COPITI Cadiz 5699 / 2018

14

 Ley 3/2010 por la que se modifican diversas leyes para la transposición en Andalucía de la Directiva 2006/123/CE, de 12 de diciembre de 2006, del Parlamento Europeo y del Consejo, relativa a los servicios en el mercado interior.

 Decreto 178/2006 de 10 de octubre por el que se establecen normas de protección de la avifauna para instalaciones eléctricas de AT con conductores no aislados (BOJA Nº 2009 de 27 de octubre de 2006).

 Real Decreto 1432/2008, de 29 de agosto, por el que se establecen medidas para la protección de la avifauna contra la colisión y la electrocución en líneas eléctricas de alta tensión

 Ley 7/2007 de 9 de julio de 2007 Ley de Gestión Integrada de la Calidad Ambiental (BOJA Nº 143 de 20 de julio de 2007).

3.4.1.3 Cultura. Actividades Arqueológicas:

 Decreto 168/2003 de 17 de junio, por el que se aprueba el Reglamento de Actividades Arqueológicas de Andalucía (BOJA Nº 314 de 15/07/2003).

 Ley 14/2007 de 26 de noviembre del Patrimonio Histórico de Andalucía (BOJA Nº 248 de 19/12/2007).

3.4.1.4 Seguridad y Salud:

 Ley 31/1995 de 8 de noviembre de Prevención de Riesgos Laborales.

 Ley 54/ 2003 de 12 de diciembre, reforma de la Ley de Prevención de Riesgos Laborales.

 Real Decreto 39/1.997 de 17 de enero, Reglamento de los Servicios de Prevención (BOE Nº 27, de 31/01/1997).

 RD 485/1997 de 14 de abril sobre Disposiciones Mínimas de Seguridad y Salud en el Trabajo en Materia de Señalización (BOE Nº 97 23/04/1997).

 Real Decreto 486/1.997 de 14 de abril, sobre Seguridad y Salud en los lugares de trabajo (BOE Nº 97 23/04/1997).

 Real Decreto 487/1.997 de 14 de abril, sobre Manipulación de cargas (BOE Nº 97 23/04/1997).

 RD 773/1997 de 30 de mayo de 1997, sobre Disposiciones Mínimas de Seguridad y Salud Relativas a la Utilización por los Trabajadores de los Equipos de Protección Individual (BOE Nº 140 de 12/06/1997).

 RD 1215/1997 de 18 de julio de 1997, sobre Disposiciones Mínimas de Seguridad y Salud Relativas a la Utilización por los Trabajadores de los Equipos de Trabajo (BOE Nº 188 de 07/08/1997).

 RD 1627/1997 de 24 de octubre sobre Disposiciones Mínimas de Seguridad y Salud en las Obras de Construcción (BOE Nº 256 de 25/10/1997).

 Orden de 6 de junio de 1989, del MINER, que desarrolla y cumplimenta el RD 7/1988 (BOE Nº 147 de 21/06/1989) actualizada mediante resolución de la Dirección General de Calidad y Seguridad Industrial de fechas 24/10/1995 (BOE Nº 275 de 17/11/1995), 20/03/1996 (BOE Nº 84 de 06/04/1996) y 11/06/1998 (BOE Nº 166 de 13/07/1998).

 RD 614/2001 de 8 de junio, sobre Disposiciones Mínimas para la Protección de la Salud y Seguridad de los Trabajadores frente al Riesgo Eléctrico (BOE Nº 148 de 21/06/2001).

 RD 171/2004, de 30 de enero, por el que se desarrolla el artículo 24 de la Ley 31/1995 de 8 de noviembre, de Prevención de Riesgos Laborales, en materia de Coordinación de Actividades Empresariales (BOE Nº 27 de 31/01/2004).

 Real Decreto 604/2006 de 19 de mayo por el que se modifican los RD 1627/1997 y RD 39/1997.

 Real Decreto 187/2016, de 6 de mayo, por el que se regulan las exigencias de seguridad del material eléctrico destinado a ser utilizado en determinados límites de tensión (BOE Nº 113 de 10/05/2016).

3.4.1.5 Ordenanzas Municipales:

 Ordenanzas Municipales de aplicación.

3.4.1.6 Normas UNE:

 Normas UNE/IEC relacionadas en los reglamentos, disposiciones legales, etc… descritos, que son de obligado cumplimiento, y cuya aplicación se irá mencionando en los diferentes apartados de este proyecto.

Generales:

UNE-EN 60060-1:2012 Técnicas de ensayo de alta tensión. Parte 1: Definiciones generales y requisitos de ensayo.

UNE-EN 60060-2:2012 Técnicas de ensayo en alta tensión. Parte 2: Sistemas de medida.

UNE-EN 60071-1:2006

UNE-EN 60071-1/A1:2010 Coordinación de aislamiento. Parte 1: Definiciones, principios y reglas.

UNE-EN 60071-2:1999 Coordinación de aislamiento. Parte 2: Guía de aplicación.

VISADO COPITI Cadiz 5699 / 2018

15 UNE-EN 60027-1:2009

UNE-EN 60027-1:2009/A2:2009 Símbolos literales utilizados en electrotecnia. Parte 1:

Generalidades.

UNE-EN 60027-4:2011 Símbolos literales utilizados en electrotécnica. Parte 4:

Maquinas eléctricas rotativas.

UNE 207020:2012 IN Procedimiento para garantizar la protección de la salud y la seguridad de las personas en instalaciones eléctricas de ensayo y de medida de alta tensión

Aisladores y pasatapas:

UNE-EN 60168:1997

UNE-EN 60168/A1:1999 UNE-EN 60168/A2:2001

Ensayos de aisladores de apoyo, para interior y exterior, de cerámica o de vidrio, para instalaciones de tensión nominal superior a 1 000 V.

Ensayos de aisladores de apoyo, para interior y exterior, de cerámica o de vidrio, para instalaciones de tensión nominal superior a 1 kV.

UNE 21110-2:1996

UNE 21110-2 ERRATUM:1997 Características de los aisladores de apoyo de interior y de exterior para instalaciones de tensión nominal superior a 1 000 V.

UNE-EN 60137:2011 Aisladores pasantes para tensiones alternas superiores a 1000 V.

UNE-EN 60507:2014 Ensayos de contaminación artificial de aisladores de cerámica y vidrio para alta tensión destinados a redes de corriente alterna.

Aparamenta:

UNE-EN 62271-1:2009

UNE-EN 62271-1/A1:2011 Aparamenta de alta tensión. Parte 1: Especificaciones comunes.

UNE-EN 61439-5:2015 Conjuntos de aparamenta de baja tensión. Parte 5:

Conjuntos de aparamenta para redes de distribución pública.

Seccionadores:

UNE-EN 62271-102:2005 UNE-EN 62271-102:2005 ERRATUM:2011

UNE-EN62271-102:2005/A1:2012 UNE-EN62271102:2005/A2:2013

Aparamenta de alta tensión. Parte 102: Seccionadores y seccionadores de puesta a tierra de corriente alterna.

Interruptores, contactores e interruptores automáticos:

UNE-EN 62271-103:2012 Aparamenta de alta tensión. Parte 103: Interruptores para tensiones asignadas superiores a 1kV e inferiores o iguales a 52 kV.

UNE-EN 62271-104:2010 Aparamenta de alta tensión. Parte 104: Interruptores de corriente alterna para tensiones asignadas iguales o superiores a 52 kV.

UNE-EN 62271-106:2012 Aparamenta de alta tensión. Parte 106: Contactores, controladores y arrancadores de motor con contactores, de corriente alterna.

Aparamenta bajo envolvente metálica o aislante:

UNE-EN 62271-200:2012

UNE-EN 62271-200:2012/AC:2015 Aparamenta de alta tensión. Parte 200: Aparamenta bajo envolvente metálica de corriente alterna para tensiones asignadas superiores a 1 kV e inferiores o iguales a 52 kV.

UNE-EN 62271-201:2015 Aparamenta de alta tensión. Parte 201: Aparamenta bajo envolvente aislante de corriente alterna para tensiones asignadas superiores a 1 kV e inferiores o iguales a 52 kV.

UNE-EN 62271-203:2013 Aparamenta de alta tensión. Parte 203: Aparamenta bajo envolvente metálica con aislamiento gaseoso para tensiones asignadas superiores a 52 kV.

UNE 20324:1993

UNE 20324 ERRATUM:2004 UNE 20324/1M:2000 UNE 20324:1993/2M:2014

Grados de protección proporcionados por las envolventes (Código IP).

UNE-EN 50102:1996

UNE-EN 50102/A1 CORR:2002 Grados de protección proporcionados por las envolventes de materiales eléctricos contra los impactos mecánicos externos (código IK).

Transformadores de potencia:

UNE-EN 60076-1:2013 Transformadores de potencia. Parte 1: Generalidades.

UNE-EN 60076-2:2013 Transformadores de potencia. Parte 2: Calentamiento de transformadores sumergidos en líquido.

UNE-EN 60076-3:2002

UNE-EN 60076-3 ERRATUM:2006 Transformadores de potencia. Parte 3: Niveles de aislamiento, ensayos dieléctricos y distancias de aislamiento en el aire.

VISADO COPITI Cadiz 5699 / 2018

16 UNE-EN 60076-5:2008 Transformadores de potencia. Parte 5: Aptitud para

soportar cortocircuitos.

UNE-EN 60076-11:2005

PNE-prEN 60076-11:2017 Transformadores de potencia. Parte 11: Transformadores de tipo seco.

UNE-EN 50588-1:2016

UNE-EN 50588-1:2016/A1:2016 Transformadores de media potencia a 50 Hz, con tensión más elevada para el material no superior a 36 kV. Parte 1:

Requisitos generales.

UNE 21428-1:2017 Transformadores trifásicos de distribución sumergidos en aceite, 50 Hz, de 25 kVA a 3 150 kVA con tensión más elevada para el material hasta 36 kV. Parte 1: Requisitos generales. Complemento nacional.

UNE 21428-1-1:2017 Transformadores trifásicos de distribución sumergidos en aceite, 50 Hz, de 25 kVA a 3150 kVA con tensión más elevada para el material hasta 36 kV. Parte 1: Requisitos generales. Sección 1: Requisitos para transformadores bitensión en alta tensión.

UNE 21428-1-2:2017 Transformadores trifásicos de distribución sumergidos en aceite, 50 Hz, de 25 kVA a 3150 kVA con tensión más elevada para el material hasta 36 kV. Parte 1: Requisitos generales. Sección 2: Requisitos para transformadores bitensión en baja tensión.

UNE-EN 50464-2-1:2010

PNE-FprEN 50588-2 Transformadores trifásicos de distribución sumergidos en aceite 50 Hz, de 50 kVA a 2500 kVA con tensión más elevada para el material de hasta 36 kV. Parte 2-1:

Transformadores de distribución con cajas de cables en el lado de alta y/o baja tensión. Requisitos generales.

UNE-EN 50464-2-2:2010

PNE-FprEN 50588-3 Transformadores trifásicos de distribución sumergidos en aceite 50 Hz, de 50 kVA a 2500 kVA con tensión más elevada para el material de hasta 36 kV. Parte 2-2:

Transformadores de distribución con cajas de cables en el lado de alta y/o baja tensión. Cajas de cables Tipo 1 para uso en transformadores de distribución que cumplan los requisitos de la norma EN 50464-2-1.

UNE-EN 50464-2-3:2010

PNE-FprEN 50588-4 Transformadores trifásicos de distribución sumergidos en aceite 50 Hz, de 50 kVA a 2500 kVA con tensión más elevada para el material de hasta 36 kV. Parte 2-3:

Transformadores de distribución con cajas de cables en el lado de alta y/o baja tensión. Cajas de cables Tipo 2 para uso en transformadores de distribución que cumplan los requisitos de la norma EN 50464-2-1.

UNE-EN 50464-3:2010 Transformadores trifásicos de distribución sumergidos en aceite 50 Hz, de 50 kVA a 2500 kVA con tensión más elevada para el material de hasta 36 kV. Parte 3:

Determinación de la potencia asignada de transformadores con corrientes no sinusoidales.

UNE-EN 50541-1:2012 Transformadores trifásicos de distribución tipo seco 50 Hz, de 100 kVA a 3150 kVA, con tensión más elevada para el material de hasta 36 kV. Parte 1: Requisitos generales.

UNE-EN 21538-1:2013 Transformadores trifásicos de distribución tipo seco 50 Hz, de 100 kVA a 3 150 kVA, con tensión más elevada para el material de hasta 36 kV. Parte 1: Requisitos generales.

Complemento nacional.

UNE-EN 50541-2:2014 Transformadores trifásicos de distribución tipo seco 50 Hz, de 100 kVA a 3 150 kVA, con tensión más elevada para el material de hasta 36 kV. Parte 2: Determinación de las características de potencia de un transformador cargado con corrientes no sinusoidales.

Centros de transformación prefabricados:

UNE-EN 62271-202:2015

UNE-EN 62271-202:2015/AC:2015 Aparamenta de alta tensión. Parte 202: Centros de transformación prefabricados de alta tensión/baja tensión.

UNE EN 50532:2011 Conjuntos compactos de aparamenta para centros de transformación (CEADS).

Transformadores de medida y protección:

UNE-EN 61869-1:2010

UNE-EN 61869-1:2010 ERRATUM:2011 Transformadores de medida. Parte 1: Requisitos generales.

UNE-EN 61869-2:2013 Transformadores de medida. Parte 2: Requisitos adicionales para los transformadores de intensidad.

UNE-EN 61869-5:2012

UNE-EN 61869-5:2012/AC:2015 Transformadores de medida. Parte 5: Requisitos adicionales para los transformadores de tensión capacitivos.

VISADO COPITI Cadiz 5699 / 2018

17 UNE-EN 61869-3:2012 Transformadores de medida. Parte 3: Requisitos adicionales

para los transformadores de tensión inductivos.

UNE-EN 61869-4:2017 Transformadores de medida. Parte 4: Requisitos adicionales para transformadores combinados

Pararrayos:

UNE-EN 60099-4:2016 Pararrayos. Parte 4: Pararrayos de óxido metálico sin explosores para sistemas de corriente alterna.

Fusibles de alta tensión:

UNE-EN 60282-1:2011

UNE-EN 60282-1:2011/A1:2015 Fusibles de alta tensión. Parte 1: Fusibles limitadores de corriente.

UNE 21120-2:1998 Fusibles de alta tensión. Parte 2: Cortacircuitos de expulsión. Cables y accesorios de conexión de cables UNE 211605:2013 Ensayo de envejecimiento climático de materiales de

revestimiento de cables.

UNE-EN 60332-1-2:2005

UNE-EN 60332-1-2:2005/A11:2016 UNE-EN 60332-1-2:2005/A1:2016

Métodos de ensayo para cables eléctricos y cables de fibra óptica sometidos a condiciones de fuego. Parte 1-2: Ensayo de resistencia a la propagación vertical de la llama para un conductor individual aislado o cable. Procedimiento para llama premezclada de 1 kW.

UNE-EN 60228:2005

UNE-EN 60228:2005 CORR:2005 UNE-EN 60228:2005 ERRATUM:2011

Conductores de cables aislados.

UNE 211002:2017 Cables eléctricos de baja tensión. Cables de tensión asignada inferior o igual a 450/750 V (Uo/U). Cables unipolares sin cubierta, con aislamiento termoplástico, y con altas prestaciones respecto a la reacción al fuego, para instalaciones fijas

UNE 21027-9:2017 Cables eléctricos de baja tensión. Cables de tensión asignada inferior o igual a 450/750 V (Uo/U). Cables unipolares sin cubierta, con aislamiento reticulado y con altas prestaciones respecto a la reacción al fuego, para instalaciones fijas.

UNE 211006:2010 Ensayos previos a la puesta en servicio de sistemas de cables eléctricos de alta tensión en corriente alterna.

UNE 211620:2018 Cables eléctricos de distribución con aislamiento extruido, de tensión asignada desde 3,6/6 (7,2) kV hasta 20,8/36 (42) kV inclusive. Cables unipolares y unipolares reunidos con aislamiento de XLPE. Cables con pantalla de tubo de aluminio y cubierta de compuesto de poliolefina (tipos 10E- 6, 10E-7, 10E-8 y 10E-9).

UNE 211027:2013 Accesorios de conexión. Empalmes y terminaciones para redes subterráneas de distribución con cables de tensión asignada hasta 18/30 (36 kV).

UNE 211028:2013 Accesorios de conexión. Conectores separables

apantallados enchufables y atornillables para redes subterráneas de distribución con cables de tensión asignada hasta 18/30 (36 kV).

3.4.1.7 Tramitación administrativa

 RD 1955/2000 de 1 de diciembre por el que se regulan las actividades de transporte, distribución, comercialización, suministros y procedimientos de autorización de las instalaciones eléctricas (BOE Nº 310 de 27/12/2000).

 Instrucción de 9 de Octubre de 2006 de la Dirección General de Industria, Energía y Minas por la que se definen los documentos necesarios para la tramitación de las correspondientes autorizaciones o registros ante la Administración Andaluza en materia de Industria y Energía (BOJA Nº 248 de 27 de diciembre de 2006).

 Decreto 59/2005 de 1 de marzo por el que se regula el procedimiento para la instalación, traslado y puesta en funcionamiento de los establecimientos industriales, así como el control, responsabilidad y régimen sancionador de los mismos (BOJA nº 118 de 20 de junio de 2005).

 Orden de 5 de marzo de 2013, por la que se dictan normas de desarrollo del Decreto 59/2005, de 1 de marzo, por el que se regula el procedimiento para la instalación, ampliación, traslado y puesta en funcionamiento de los establecimientos industriales, así como el control, responsabilidad y régimen sancionador de los mismos.

 Ley 24/2013 del Sector Eléctrico, (BOE Nº 310, de 27/12/2013).

3.5 DEFINICIONES Y ABREVIATURAS AT Alta tensión

VISADO COPITI Cadiz 5699 / 2018

18 BT Baja tensión

CA Corriente alterna CC Corriente continua

CTM Centro de transformación y maniobra CDT Caída de tensión

CGP Caja general de protección Cía. Compañía

CPM Caja general de protección y medida CSE Compañía Sevillana Electricidad

CT Centro de transformación D Decreto

DC Doble circuito DI Derivación individual

ELECSAN Eléctrica Nuestra Señora de los Santos ENDESA Endesa Distribución Eléctrica S.L.U.

FDP Factor de potencia GE Grupo Endesa

ITC Instrucción Técnica Complementaria MT Media tensión

PAT Puesta a tierra

PPTG Pliego de prescripciones técnicas generales PPSS Pliego de prescripciones de seguridad y salud

RCE Reglamento de Centrales, Subestaciones y Centros de Transformación RD Real Decreto

REBT Reglamento electrotécnico de baja tensión REE Red Eléctrica Española

RLAT Reglamento de líneas aéreas de alta tensión RSU Residuo sólido urbano

RTP Residuo tóxico y peligroso SET Subestación de transformación

TM Término Municipal Ud Unidad

3.6 REQUISITOS DE DISEÑO

Para el diseño de la instalación descrita en este proyecto se han tenido en cuenta todas las condiciones indicadas por el peticionario de la misma, ELECSAN. Dichos requisitos son:

 Buscar un sistema que implicase el menor número de modificaciones posibles en el resto de la instalación.

 En otro sentido, y para contemplar futuros cambios en la tensión nominal de la red a la que está conectado, que actualmente funciona a 15 KV, va a instalarse un transformador con doble posibilidad de tensión de primario mediante conmutación sobre tapa, 15-20 KV, para prever un futuro cambio de tensión.

3.7 TIPO DE SUMINISTRO

La energía eléctrica en la zona es gestionada por la empresa ELECSAN, que ha proporcionado los siguientes datos generales relativos a las características del suministro de la misma:

 Tensión de servicio: 15 kV.

 Intensidad eficaz de cortocircuito trifásico de corta duración: 16 kA

 Intensidad de cortocircuito de cresta: 40 kA

 Intensidad de defecto: 1000 A

 Resistencia de puesta a tierra del neutro del transformador en subestación: 12 Ω

 Tiempo de actuación de las protecciones: menor de 1 segundo

En un futuro está previsto que cambien las condiciones de suministro, por lo que el centro de transformación se diseñará para que pueda trabajar en las nuevas condiciones con unos cambios mínimos. Los datos generales relativos a las características del suministro futuro son:

 Tensión de servicio: 20 kV.

 Intensidad eficaz de cortocircuito trifásico de corta duración: 16 kA

VISADO COPITI Cadiz 5699 / 2018

19

 Intensidad de cortocircuito de cresta: 40 kA

 Intensidad de defecto: 1000 A

 Resistencia de puesta a tierra del neutro del transformador en subestación: 12 Ω

 Tiempo de actuación de las protecciones: menor de 1 segundo 3.8 MEMORIA DESCRIPTIVA DE LA INSTALACIÓN

3.8.1 Detalles del centro de transformación

El CT actual, de tipo aéreo sobre apoyo, se abastece de la red de AT de la Compañía distribuidora a través de la línea existente denominada “LD SANTUARIO“, con conductores designación LA-30 sobre apoyos de celosía metálicos, simple circuito, LD Santuario es una red aérea de alta tensión derivada a su vez de la línea denominada “LP MEDINA TRAMO II”.

Por avería del transformador actual se va a sustituir el existente para instalar una máquina trifásica reductora de tensión, con tensión de primario opcional de 15 o 20 kV mediante conmutación sobre tapa, y la tensión a la salida en vacío de 420V entre fases y 242V entre fases y neutro, neutro accesible en baja tensión y refrigeración natural (ONAN), en baño de aceite mineral con llenado integral a fin de conseguir una mínima degradación del aceite por oxidación y absorción de humedad, así como unas dimensiones reducidas de la máquina y un mantenimiento mínimo.

Por ello va a sustituirse el transformador aéreo existente, marca WESTINGHOUSE, nº fabricación 136.672, año de fabricación 1974, de 50 KVA de potencia, por otro de similares características marca IMEFY, nº fabricación 107.445, fabricado en el año 2.012, y de 50 KVA de potencia.

Sus características mecánicas y eléctricas se ajustarán a la Norma UNE 21428, siendo las más significativas reflejadas en la siguiente tabla:

Potencia unitaria (KVA): 50

Marca transformador: IMEFY

Relación transformación (V): 20.000-15.000/400

Tipo: 50/24/20-15.4 B2 O PA GE FND001

Nº fabricación: 107445

Año fabricación: 2.012

Norma de fabricación ENDESA GE FND00100 2009 ED 9 Tensión nominal primaria(*): 15.000-20.000 V.

Regulación en el primario: +/-2,5%, +/-5%.

Tensión nominal secundaria en vacío(*): 420 V.

Tensión de cortocircuito: 4 %.

Grupo de conexión: Yzn11.

Nivel de aislamiento:

Tensión de ensayo a onda de

choque 1,2/50 s 125 kV

Tensión de ensayo a 50 Hz, 1

min 50 kV.

(*)Tensiones según:

 UNE 21301:1991 (CEI 38:1983 modificada) (HD 472:1989)

 UNE 21428-1 (96)(HD 428.1 S1)

Es importante señalar que este elemento está exento de cumplir lo dispuesto en el Reglamento (UE) Nº 548/2014 de la Comisión de 21 de mayo de 2014 por el que se desarrolla la Directiva 2009/125/CE de ecodiseño para transformadores de potencia, de acuerdo al contenido de la disposición transitoria primera del Real Decreto 337/2014, de 9 de mayo, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de Alta tensión y sus Instrucciones Técnicas Complementarias ITC RAT 01 a 23, al haber sido adquirido durante el año 2013 y haber sido almacenado desde su compra. En el apartado “Anexos” se incluye copia de la factura de compra de dicho elemento.

3.8.1.1 Tierra de protección del transformador

Están conectados a esta tierra aquellos elementos metálicos de la instalación que no están en tensión normalmente, pero que puedan estarlo a causa de averías o circunstancias externas.

En la siguiente tabla se detalla el tipo de tierra de protección existente:

CARACTERÍSTICAS SISTEMAS PUESTA A TIERRA DE PROTECCIÓN

Identificación Código 25-25/5/42 del método de cálculo de tierras de UNESA.

VISADO COPITI Cadiz 5699 / 2018

20 Parámetros eléctricos

característicos

Kr = 0,121 Ω/(Ω*m).

Kp = 0,0291 V/(Ω*m*A).

Kc = 0,0633 V/(Ω*m*A).

DESCRIPCION CONSTRUCTIVA DEL SISTEMA 5/32

Este sistema está constituido por cuatro picas de acero cobreado (RU 6501F, L= 2 m, y Ф= 14 mm) unidas por conductor desnudo de 1x50 mm2 CU, formando un cuadrado de 2,5 m, enterradas a 50 cm de profundidad.

Las picas tienen un diámetro de 14 mm. y una longitud de 2.00 m, enterradas verticalmente a una profundidad de 0.5 m. y la separación entre cada pica y la siguiente será de 3.00 m. La conexión desde el Centro hasta la primera pica se realizará con cable de cobre aislado de 0.6/1 kV protegido contra daños mecánicos.

Observación: Existirá una separación mínima de 8,55 metros entre las picas de la tierra de protección y las picas de la tierra de servicio a fin de evitar la posible transferencia de tensiones elevadas a la red de Baja Tensión.

3.8.1.2 Tierra de servicio del transformador

La tierra de servicio está conectada al neutro del transformador, adoptando la siguiente configuración:

CARACTERÍSTICAS SISTEMAS PUESTA A TIERRA DE SERVICIO

Identificación Código 5/42 del método de cálculo de tierras de UNESA.

Parámetros eléctricos

característicos Kr = 0,104 Ω/(Ω*m).

Kp = 0,0184 V/(Ω*m*A).

DESCRIPCION CONSTRUCTIVA DEL SISTEMA 5/42

Este sistema está constituido por 4 picas en hilera unidas por un conductor horizontal de cobre desnudo de 50 mm² de sección.

Las picas tienen un diámetro de 14 mm. y una longitud de 2,00 m. Se enterrarán verticalmente a una profundidad de 0.5 m. y la separación entre cada pica y la siguiente será de 3,00 m. Con esta configuración, la longitud de conductor desde la primera pica a la última será de 9 m., dimensión que tendrá que haber disponible en el terreno. La conexión desde el Centro hasta la primera pica se realizará con cable de cobre aislado de 0.6/1 kV protegido contra daños mecánicos.

Observación: Existirá una separación mínima de 8,55 metros entre las picas de la tierra de protección y las picas de la tierra de servicio a fin de evitar la posible transferencia de tensiones elevadas a la red de Baja Tensión

3.8.2 Apoyo del transformador

El apoyo donde se encuentra montado el transformador a sustituir es un apoyo fin de línea designación C-1700-12, con 1.700 kgs de esfuerzo libre en cogolla, cuadrangular de celosía de ángulo de hierro galvanizado de 1.700 kgs de esfuerzo en punta y una altura al suelo con una altura útil de 9,20 metros.

El armado del apoyo es de tipo L (plano) con 1,25 metros de separación de fases.

De acuerdo a la ITC-LAT-07, este apoyo es considerado como “apoyo frecuentado o con aparamenta”, estando provisto de las siguientes medidas de protección:

- Dispone de una envolvente de 3 metros de altura sobre el nivel del suelo, de material no conductor, para evitar el escalamiento al apoyo.

- Asimismo dispone de una losa de hormigón alrededor de su base, de 25 cm de espesor, de forma cuadrada de 3,40 metros de lado, con mallazo electrosoldado con redondos de diámetro 4 mm formando una retícula de 20x20 cm conectado a la puesta a tierra de protección del CT.

3.8.3 Aparamenta existente en el apoyo

Este apoyo cuenta con un seccionador horizontal montado en la cogolla del poste de 200 A nominales de intensidad, 24 kV de tensión nominal, tipo intemperie. Los fusibles de alto poder de ruptura son de una intensidad nominal de 6 amperios.

3.8.3.1 Seccionadores unipolares de exterior

Para permitir la interrupción del suministro eléctrico a la instalación está instaladas en el apoyo de amarre existente un juego (tres unidades) de seccionadores unipolares invertidos (SUIs) con las siguientes características:

IDENTIFICACIÓN SECCIONADORES UNIPOLARES DE EXTERIOR

Fabricante: ANDEL, S.A.

VISADO COPITI Cadiz 5699 / 2018

21 Denominación fabricante: SELA III PL24 RU-6040 1 B

Tipo: Unipolar exterior, de aisladores poliméricos Normativa ENDESA aplicación: GE AND005 y 6702244

Designación ENDESA: SELA U III P 24 RU-6401 C

CARACTERÍSTICAS TÉCNICAS SECCIONADORES UNIPOLARES DE EXTERIOR

Concepto Valor Unidad

Tensión nominal asignada (Vr) 24 kV

Intensidad nominal asignada (Ir) 200 A

Carga de rotura 4.000 daN

Intensidad admisible de corta duración (1 seg) (Ith) 16 kA Línea de fuga (nivel contaminación alto-nivel III) 550 mm Tensión soportada a

impulsos tipo rayo

A tierra (NA) 40 kV valor de cresta

A distancia de seccionamiento (NAS) 145 kV valor de cresta Tensión soportada a

frecuencia industrial

A tierra (NA) 50 kV valor de cresta

A distancia de seccionamiento (NAS) 60 kV eficaces 3.8.3.2 Cortacircuitos fusibles

Con objeto de proteger adecuadamente el transformador, en el apoyo del transformador están instaladas unas bases portafusibles que albergan unos fusibles con las siguientes características:

IDENTIFICACIÓN BASES PORTAFUSIBLES

Fabricante: IBERICA DE APARALLAJES

Denominación fabricante: BS-24-ED

Tipo: BS con aisladores poliméricos

IDENTIFICACIÓN FUSIBLES

Fabricante: IBERICA DE APARALLAJES

Tipo: IB-D1 06 amperios

3.8.3.3 Autoválvulas

Para proporcionar protección contra sobretensiones transitorias están instalados pararrayos de óxidos metálicos en las bornas del transformador. Las características de estos elementos son las siguientes:

IDENTIFICACIÓN AUTOVÁLVULAS

Fabricante: IBERICA DE APARALLAJES

Denominación fabricante: 214220-CVBC

Tipo: Autoválvula Zn, con aisladores poliméricos

Normativa ENDESA aplicación: GE AND015 y 6703005

Designación ENDESA: POM/24/10 ETU 6505

CARACTERÍSTICAS TÉCNICAS AUTOVÁLVULAS

Concepto Valor Unidad

Tensión nominal asignada (Vr) 24 kV

Tensión de servicio continuo (Uc) 19,5 kV

Tensión Residual (URES) 77 kV

Nivel de protección (NP) 87 kV

Intensidad nominal de descarga (In) 10 kA

Línea de fuga (nivel contaminación alto-nivel III) 782 mm

Margen de protección (MP) = ((NA/NP) – 1)100 43,68 %

Tensión soportada a impulsos tipo rayo A tierra (NA) 125 kV

VISADO COPITI Cadiz 5699 / 2018

22 3.8.3.4 Protección avifauna

El apoyo donde va colocado el transformador no está situado en ninguna zona medioambientalmente protegida (zona ZEPA, ZEC o LIC), por lo que no dispone de medidas de protección de la avifauna.

3.9 LIMITACIÓN DE CAMPOS MAGNÉTICOS

Al objeto de limitar en el exterior de las instalaciones de alta tensión los campos magnéticos creados en el exterior por la circulación de corrientes de 50 Hz en los diferentes elementos de las instalaciones, se tomarán las siguientes medidas:

 Los conductores trifásicos se dispondrán lo más cerca posible uno del otro, preferentemente juntos y al tresbolillo.

 En el caso en el que las interconexiones de baja tensión del transformador se ejecuten con varios cables por fase, se agruparán las diferentes fases en grupos RSTN. No se llevarán por tanto conductores de la misma fase en paralelo.

 Cuando los centros de transformación se encuentren ubicados en edificios habitables, o anexos a los mismos, se observarán las siguientes condiciones de diseño:

 Las entradas y salidas al centro de transformación de la red de alta tensión se efectúan por el suelo y adoptan la disposición en triángulo y formando ternas.

 La red de baja tensión se diseña igualmente con el criterio anterior.

 Se procurará que las interconexiones sean lo más cortas posibles y se diseñarán evitando paredes y techos colindantes con viviendas.

 No se ubicarán cuadros de baja tensión sobre paredes medianeras con locales habitables y se procurará que el lado de conexión de baja tensión del transformador quede lo más alejado lo más posible de estos locales.

No obstante, se incluye en el presente proyecto un documento anexo correspondiente al estudio de los Campos Magnéticos.

3.10 ORGANISMOS AFECTADOS

En el presente proyecto NO se ven afectados organismos públicos 3.11 PLAZOS DE EJECUCIÓN, CRONOGRAMA DE TRABAJOS

En el presente proyecto, se incluye un cronograma de ejecución de los trabajos, desglosados por partidas de obra. El inicio de los trabajos enunciados en dicho planning de obra estará condicionado a la obtención de las Autorizaciones Administrativas oportunas al efecto y de la correspondiente licencia de obras; así como finalmente de las futuras conexiones por parte de la Compañía Suministradora mediante los descargos de trabajos con corte de corriente oportunos.

3.12 CONCLUSIÓN

Con lo expuesto anteriormente, así como en los distintos documentos que componen este proyecto, estimamos haber tenido en cuenta y aplicado toda la normativa de obligado cumplimiento y haber dispuesto convenientemente cuantas medidas de seguridad se requieren para la ejecución de este proyecto y el correcto funcionamiento de la instalación contemplada en él. Por este motivo se somete a la aprobación de los organismos competentes.

EN ALCALÁ DE LOS GAZULES, OCTUBRE DE 2018 EL INGENIERO TECNICO INDUSTRIAL

FDO: D. FCO. JAVIER MARTINEZ VILLAVERDE Colegiado Nº 2823 C.O.P.I.T.I Cádiz

VISADO COPITI Cadiz 5699 / 2018

23

4 CÁLCULOS JUSTIFICATIVOS

VISADO COPITI Cadiz 5699 / 2018

24

DOCUMENTO 4. CÁLCULOS JUSTIFICATIVOS

4.1 ALCANCE

Al contemplar el presente proyecto la sustitución de un elemento por otro de características similares en un centro de transformación existente, los cálculos a realizar para justificar la actuación van a simplificarse con respecto a los que serían necesarios en el caso de ser una instalación completamente nueva.

Por este motivo no van a justificarse cálculos de aquellos elementos que no se ven afectados directamente por el cambio del transformador, como aparamenta auxiliar (SUIS, Autoválvulas)

Si van a justificarse cálculos relativos a aquellos elementos que afectan directamente a la seguridad, como los sistemas de puesta a tierra.

4.2 GENERALIDADES

Para el desarrollo de este apartado, debemos conocer ciertos datos, relativos a las características del suministro, topología de la red, tipo de instalación, y al tipo de terreno donde se pretende ejecutar la instalación. Dichos datos son:

 Valores aportados por ELECSAN relativos a las características del suministro actual:

- Tensión de servicio (Un): 15 kV

- Tensión más elevada del material (Ume): 24 kV - Tensión más elevada de la red (US)= 17,5 Kv

- Intensidad eficaz de cortocircuito trifásico de corta duración en AT: 16 kA - Potencia de cortocircuito en AT: 350 MVA

- Intensidad de cortocircuito de cresta: 20 kA

- Valor eficaz intensidad de defecto(Fase-Tierra): 300 A

- Resistencia de puesta a tierra del neutro del transformador en subestación: 40 Ω - Tiempo de actuación de las protecciones: t<1 segundo

- Caída de tensión máxima admisible (según RD 1.955/2.000): 0,5% U = 75 V

 Valores aportados por ELECSAN relativos a las características del suministro futuro:

- Tensión de servicio (Un): 20 kV

- Tensión más elevada del material (Ume): 24 kV - Tensión más elevada de la red (US) = 24 Kv

- Intensidad eficaz de cortocircuito trifásico de corta duración en AT: 16 kA - Potencia de cortocircuito en AT: 500 MVA

- Intensidad de cortocircuito de cresta: 20 kA

- Valor eficaz intensidad de defecto(Fase-Tierra): 300 A

- Resistencia de puesta a tierra del neutro del transformador en subestación: 40 Ω - Tiempo de actuación de las protecciones: t<1 segundo

- Caída de tensión máxima admisible (según RD 1.955/2.000): 0,5% U = 100 V

 Condiciones ambientales, y tipo y características del terreno donde se ubica la instalación:

- Tipo de terreno: Arena arcillosa.

- Resistividad media superficial del terreno (ρ) : 150 Ωm.

- Constante del terreno (K), terreno flojo, K= 8 daN/cm³ - Tipo de terreno: Seco (Resistividad Térmica = 1,00 Km/W).

- Temperatura del terreno: 25ºC.

- Temperatura ambiente del aire: 40ºC.

4.3 CÁLCULOS ELÉCTRICOS DEL TRANSFORMADOR

4.3.1 Cálculo de la intensidad de alta tensión en el transformador

En un sistema trifásico, la intensidad primaria IP viene determinada por la expresión:

√3

Donde:

- S = Potencia del transformador en kVA.

- U = Tensión compuesta primaria en kV = 15 kV. (Tensión actual) - U = Tensión compuesta primaria en kV = 20 kV. (Tensión futura) - Ip = Intensidad primaria en Amperios.

Sustituyendo valores, obtenemos:

VISADO COPITI Cadiz 5699 / 2018

25 Potencia del transformador

(kVA)

Tensión de suministro (Kv)

Intensidad primaria (A)

50 15 1,92

50 20 1,44

4.3.2 Cálculo de la intensidad de baja tensión en CTM

En un sistema trifásico la intensidad secundaria (Is) viene determinada por la expresión:

√3

Donde:

- S = Potencia del transformador en kVA.

- Wfe= Pérdidas en el hierro.

- Wcu= Pérdidas en los arrollamientos.

- U = Tensión compuesta en carga del secundario en kilovoltios = 0.4 kV.

- IS = Intensidad secundaria en Amperios.

Sustituyendo valores, tendremos:

Potencia del transformador (kVA)

Tensión de suministro (Kv)

Intensidad secundaria IS

(A)

50 0,4 70,31

4.3.3 Cálculos de las corrientes de cortocircuito en CTM

Para el cálculo de la intensidad de cortocircuito debemos tener en cuenta la potencia de cortocircuito existente en la red, dato proporcionado por ELECSAN, y con un valor de 350MVA para la tensión de 15 KV y de 500MVA para la tensión de 20 KV.

En los siguientes apartados va a determinarse tanto la intensidad de cortocircuito en AT como en BT.

4.3.3.1 Intensidad de cortocircuito en el lado de Alta tensión

Para el cálculo de la intensidad de cortocircuito en el lado de AT, ICCP utilizaremos la siguiente expresión:

√3

Donde:

- SCC = Potencia de cortocircuito de la red en MVA.

- U = Tensión primaria en kV.

- ICCP = Intensidad de cortocircuito primaria en kA.

Con los valores determinados anteriormente obtendremos los valores para una intensidad primaria máxima para un cortocircuito en el lado de A.T. (ICCP):

Potencia de cortocircuito en la red.

SCC

(MVA)

Tensión de suministro (Kv)

Intensidad de cortocircuito primaria. ICCP

(KA)

350 15 13,47

500 20 14,43

4.3.3.2 Intensidad de cortocircuito en el lado de Baja Tensión

La intensidad secundaria para cortocircuito en el lado de baja tensión (despreciando la impedancia de la red de alta tensión) se calcula de acuerdo a la siguiente expresión:

√3 100

Siendo:

- S = Potencia del transformador en kVA.

- UCC = Tensión porcentual de cortocircuito del transformador.

- US= Tensión secundaria en carga en voltios.

VISADO COPITI Cadiz 5699 / 2018
