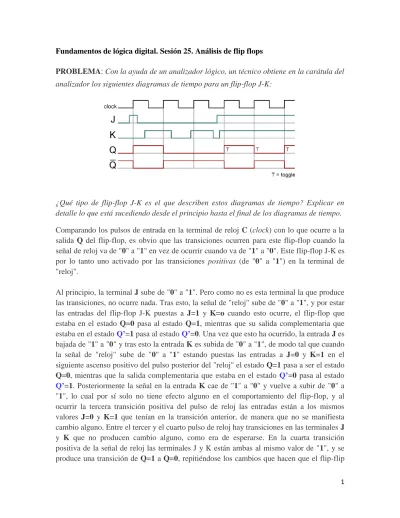

1 Fundamentos de lógica digital. Sesión 25. Análisis de flip flops
PROBLEMA: Con la ayuda de un analizador lógico, un técnico obtiene en la carátula del analizador los siguientes diagramas de tiempo para un flip-flop J-K:
¿Qué tipo de flip-flop J-K es el que describen estos diagramas de tiempo? Explicar en detalle lo que está sucediendo desde el principio hasta el final de los diagramas de tiempo.
Comparando los pulsos de entrada en la terminal de reloj C (clock) con lo que ocurre a la salida Q del flip-flop, es obvio que las transiciones ocurren para este flip-flop cuando la señal de reloj va de "0" a "1" en vez de ocurrir cuando va de "1" a "0". Este flip-flop J-K es por lo tanto uno activado por las transiciones positivas (de "0" a "1") en la terminal de
"reloj".
Al principio, la terminal J sube de "0" a "1". Pero como no es esta terminal la que produce las transiciones, no ocurre nada. Tras esto, la señal de "reloj" sube de "0" a "1", y por estar las entradas del flip-flop J-K puestas a J=1 y K=o cuando esto ocurre, el flip-flop que estaba en el estado Q=0 pasa al estado Q=1, mientras que su salida complementaria que estaba en el estado Q’=1 pasa al estado Q’=0. Una vez que esto ha ocurrido, la entrada J es bajada de "1" a "0" y tras esto la entrada K es subida de "0" a "1", de modo tal que cuando la señal de "reloj" sube de "0" a "1" estando puestas las entradas a J=0 y K=1 en el siguiente ascenso positivo del pulso posterior del "reloj" el estado Q=1 pasa a ser el estado Q=0, mientras que la salida complementaria que estaba en el estado Q’=0 pasa al estado Q’=1. Posteriormente la señal en la entrada K cae de "1" a "0" y vuelve a subir de "0" a
"1", lo cual por sí solo no tiene efecto alguno en el comportamiento del flip-flop, y al ocurrir la tercera transición positiva del pulso de reloj las entradas están a los mismos valores J=0 y K=1 que tenían en la transición anterior, de manera que no se manifiesta cambio alguno. Entre el tercer y el cuarto pulso de reloj hay transiciones en las terminales J y K que no producen cambio alguno, como era de esperarse. En la cuarta transición positiva de la señal de reloj las terminales J y K están ambas al mismo valor de "1", y se produce una transición de Q=1 a Q=0, repitiéndose los cambios que hacen que el flip-flip
2 J-K transite entre estados opuestos con cada transición positiva de la señal de reloj. Esto nos confirma que el flip-flop J-K está construído con bloques NAND.
PROBLEMA: La siguiente configuración de flip-flops J-K recibe un tren simétrico de pulsos en la terminal de entrada C del primer flip-flop J-K. Suponiendo que los flip-flops están inicialmente en el estado Q1Q2Q3=000, constrúyase un diagrama de tiempos y a partir del mismo constrúyase una tabla de secuencias en el orden Q3Q2Q1.
¿Qué conclusiones se puede sacar de los resultados obtenidos?
Por tener "ceros" en sus dos entradas J y K, con un tren simétrico de pulsos en la entrada C el primer flip-flop cambiará de estado de Q1=0 a Q1=1 y otra vez de Q1=1 a Q1=0 cada vez que la entrada caiga de "1" a "0". Puesto que la salida de Q1 es a su vez la entrada en la terminal C del segundo flip-flop, el cual también tiene en sus dos entradas J=0 y K=0, este cambiará de estado de Q2=0 a Q2=1 y otra vez de Q2=1 a Q2=0 cada vez que la salida de Q1 caiga de "1" a "0". Y una situación similar aplica al tercer flip-flop. Así pues, el diagrama de tiempos para un tren simétrico de pulsos en la terminal de entrada C empezando con el estado Q1Q2Q3=000 hasta regresar al mismo estado será como se muestra a continuación:
Nótese que todo esto ocurre porque la configuración de los flip flops es asíncrona. Por lo tanto, mientras alguno da una nueva salida, otros mantienen la que ya tenían en un tiempo dado.
Tomando en cuenta este diagrama de tiempos, la tabla de secuencias correspondiente es la que se muestra a continuación:
3 Podemos observar de la tabla de secuencias que la configuración presentada es básicamente un contador binario. Tenemos así un circuito lógico que va contando hacia arriba en el sistema de la numeración binaria. Es de esperarse, por lo tanto, que esta configuración tenga aplicaciones importantes en muchos sistemas digitales. Nótese que con tres flip-flops J-K se puede contar en sistema binario en una palabra de tres bits. Por regla general, se puede contar en sistema binario en una palabra de n bits con n flip-flops J-K.
PROBLEMA: El Registro de Transferencia. Analizar la siguiente configuración suponiendo que ésta recibe un tren simétrico de pulsos en la terminal de entrada.
Supóngase que las entradas J y K del primer flip-flop mantienen un valor constante de "0"
y "1" respectivamente. Supóngase también que el circuito está inicialmente en el estado Q1Q2Q3Q4=1011. Constrúyase una tabla de secuencias para la sucesión de eventos.
Siendo la condición inicial Q1Q2Q3Q4=1011, se tiene al comenzar la siguiente situación:
4 Antes que nada, notamos que las entradas en las terminales J y K de cada flip-flop son complementarias entre sí. En esta circunstancia, Q tomará el valor de J después de una transición de "1" a "0" en cada flip-flop. En la primera transición, el flip-flop 4 toma el valor Q3 a la salida del flip-flop 3, produciendo Q4=1, el flip-flop 3 toma el valor del flip- flop 2 produciendo Q3=0, el flip-flop 2 toma el valor del flip-flop 1 produciendo Q2=1 y el flip-flop 1 toma el valor de "0" que está puesto en su entrada J produciendo Q1=0. Esta cadena de eventos es posible debido a que hay un retardo de tiempo dentro de cada flip-flop que después de la transición "retarda" la información el tiempo suficiente para que la información a su salida pueda ser leída por el flip-flop que le sigue.
Pictóricamente, esto se puede representar de la siguiente manera imaginando el recorrido de la información a través de cada flip-flop (inmediatamente después del comienzo de una transición) como área sombreada de color amarillo:
Podemos ver en forma rudimentaria con el mecanismo arriba mostrado cómo es posible que un flip-flop "lea" información de otro flip-flop que le precede reteniendo al mismo tiempo la información a su salida el tiempo suficiente para que el siguiente flip-flop la pueda leer.
Visto esto, podemos continuar con el análisis para observar lo que ocurre después de cada transición.
Primera transición:
La condición es Q1Q2Q3Q4=0101.
5 Segunda transición:
La condición es Q1Q2Q3Q4=0010.
Tercera transición:
La condición es Q1Q2Q3Q4=0001.
Cuarta transición:
La condición es Q1Q2Q3Q4=0000.
La quinta transición y las transiciones subsecuentes no lograrán sacar al circuito del estado Q1Q2Q3Q4=0000, de manera que en este punto detenemos el análisis.
La tabla de secuencias para cada transición sucesiva empezando con la condición Q1Q2Q3Q4=1011 será, basada en los resultados obtenidos, como se muestra a continuación:
6 Podemos ver que después de cada transición, la palabra almacenada originalmente es desplazada un bit hacia la derecha, siendo enviada al mundo exterior por el último flip-flop (el flip-flop 4). Circuitos de este tipo reciben el nombre de registro de transferencia (ó registro de desplazamiento, ó registro de corrimiento y tienen aplicaciones importantes en los circuitos lógicos. En este caso, el registro de transferencia (shift register) fué usado para leer una palabra almacenada en forma serial (esto es, bit por bit). El registro de transferencia también puede ser usado para escribir en el mismo una palabra introduciéndola bit por bit en el primer flip-flop (el flip-flop 1) para su uso subsecuente.
PROBLEMA: Ilustrar la manera en la cual se puede evitar perder la información contenida en un registro de transferencia al ir sacando la información del registro en forma serial. Construír una tabla de secuencias para mostrar la acción del circuito, usando la palabra 10110 como base.
La forma en la cual se puede evitar perder la información que va saliendo fuera es conectando la salida del circuito (el Registro de Transferencia) que provee la información a la entrada del mismo. Bajo este esquema, la terminal Q del último flip-flop J-K es conectada a la terminal J del primer flip-flop, y la terminal Q’ del último flip-flop es conectada a la terminal K del primer flip-flop. La idea esencial es la siguiente:
De esta manera, después de la primera transición, el último bit que estaba a la salida del registro es almacenado a la entrada en el primer flip-flop, cuyo lugar estaba vacante por haberse recorrido la palabra de n bits un bit a la derecha. En las transiciones subsecuentes, los bits a la salida van "rellenando" los lugares vacantes que va dejando la palabra al irse recorriendo a la derecha bit por bit. Después de n transiciones, la palabra habrá sido
7
"recuperada" por el Registro y, además, ha sido proporcionada como información bit por bit en forma serial al mundo exterior.
Este tipo de registros se conoce comúnmente como registro recirculante.
Un registro recirculante con capacidad de almacenamiento de 3 bits se muestra a continuación:
Una tabla de secuencias para la acción de este tipo de circuito empezando con la palabra 10110 será como la que se muestra a continuación:
PROBLEMA: Analizar el circuito que se muestra a continuación. (Sugerencia: Supóngase que el circuito está inicialmente en el estado Q1Q2Q3=000, y constrúyase una tabla de secuencias para el mismo.)
8 Este circuito es muy similar a un "registro recirculante", con la diferencia de que las salidas del último flip-flop (en este caso, el flip-flop 3) están invertidas antes de ser conectadas a las entradas del flip-flop al principio de la configuración (el flip-flop 1). La salida Q del tercer flip-flop está conectada a la entrada K del primer flip-flop y la salida Q’ del tercer flip-flop está conectada a la entrada J del primer flip-flop. Suponiendo que el estado inicial es Q1Q2Q3=000, podemos construír una tabla de secuencias siguiendo la secuencia propiciada por una alimentación de pulsos de "reloj" en la terminal de entrada, tomando a la vez en cuenta el comportamiento de los flip-flops J-K en este tipo de circuito:
Este circuito recibe los nombres de contador de anillo caminante (walking ring counter), contador Johnson (Johnson counter), contador de anillo complementario (complementary ring counter) y anillo de código Grey (Grey code ring), entre otros tantos.
PROBLEMA: El flip-flop D. Los problemas anteriores indican que la mayoría de los circuitos lógicos centrados en la configuración del tipo "registro de transferencia" siempre usan terminales complementarias a la entrada en las terminales J y K de cada flip-flop usado. Considerando esto, ¿qué simplificación se puede hacer con los bloques fundamentales del sistema?
Tomando en cuenta que en este tipo de circuitos se desea que la salida Q de cada flip-flop tome directamente el valor de su entrada J después de cada transición de "1" a "0" en la terminal de "reloj" C, y que para que esto ocurra es indispensable que la alimentación a la terminal K sea el complemento del valor lógico en la terminal J, podemos hacer la siguiente mejora al flip-flop J-K:
Esta configuración se simplifica generalmente encerrándola en una "caja negra" con la siguiente simbología, reteniendo todas sus características originales:
9 Este bloque representa el elemento conocido comúnmente como el flip-flop D; y aunque menos versátil que el flip-flop J-K, requiere de mucho menos conexiones que el flip-flop J- K en una infinidad de circuitos, o sea, ofrece menos problemas de alambrado en la construcción de circuitos lógicos. El flip-flop D es tan útil y tan versátil que se puede adquirir en pares dentro de un circuito integrado de bajo costo como el 4013 (construído con tecnología CMOS):
Las terminales de Set S y de Reset R son para "forzar" a cada flip-flop D a entrar en el estado Q=1 y en el estado Q=0, respectivamente, independientemente del estado en el que se haya encontrado previamente. Un aspecto interesante de la tecnología CMOS usada por este circuito integrado es que el voltaje VDD de la fuente de poder puede variar desde +3 volts hasta +15 volts, como lo indica el diagrama, y aún así el circuito integrado será capaz de interpretar la presencia o ausencia del mismo como un "1" ó como un "0".
Además del circuito integrado mencionado, tenemos otros como el CD40175 (también fabricado con tecnología CMOS) cuya relación de terminales "pins" en el circuito integrado es la siguiente (obsérvese que la señal de "reloj" o clock puesta en la terminal 9 actúa simultáneamente sobre los cuatro flip-flops D que hay dentro del circuito integrado, lo cual es una gran ayuda para diseños en los que es importante mantener a todos los componentes sincronizados):
10 o como el circuito integrado CD4175 (también fabricado con tecnología CMOS) cuyo diagrama funcional interno es el siguiente:
Además de ser fabricado con tecnología CMOS, el flip-flop D también ha sido fabricado con tecnología TTL, de lo cual se muestra como ejemplo el circuito integrado octal 74LS374 (el prefijo "74" indica que pertenece a la familia TTL de circuitos lógicos, y el sufijo intermedio "LS" significa Low power Schottky señalando que es de consumo bajo de energía y de alta velocidad):
11 el cual contiene ocho flip-flops D independientes el uno del otro, excepto por el hecho de que, como puede verse en el diagrama para este circuito integrado, todos los flip-flops D están conectados a la misma terminal de "reloj" designada CK, la cual viene de la terminal 11.
PROBLEMA: Diseñar un registro de transferencia con capacidad de 4 bits, del tipo
"entrada serial, salida serial", usando flip-flops D.
Con la entrada designada como "In" y la salida como "Out" tal y como se acostumbra en mucha literatura técnica, el circuito pedido tiene la siguiente configuración:
Este tipo de registro también es conocido en la literatura técnica como registro siso (serial- in serial-out).
La simpleza del diseño en este caso usando flip-flops D en lugar de flip-flops J-K es obvia.
La cantidad inferior de alambrado requerido se reflejaría en un circuito impreso como una menor cantidad de líneas requeridas en la tablilla para interconectar los elementos.
PROBLEMA: Diseñar un registro de transferencia con capacidad de 3 bits, del tipo entrada-paralela salida-serial, usando flip-flops D.
Tomando en cuenta que en la entrada paralela se introducen todos los bits de información al mismo tiempo, el diseño en cuestión será como sigue:
12 La forma en la cual trabaja este circuito es la siguiente: la palabra binaria de entrada de tres bits es colocada en las terminales de entrada Bin(1), Bin(2) y Bin(3). Tras esto, se tiene que activar la terminal que dá la autorización para escribir la palabra dentro del registro, la terminal de escritura W (Write), la cual activa tres bloques AND que sirven como compuertas. Una vez que la terminal W es activada con un "1", se aplica un pulso de reloj con el cual cada uno de los flip-flops D es "cargado" con su bit correspondiente. Hecho esto, se remueve el "1" de la terminal W, con lo cual no entrará información alguna de los AND hacia los flip-flops. Y puesto que la salida Q de cada flip-flop está conectada a la entrada D del que le sigue excepto el tercero por el cual irá saliendo la información en la terminal de salida Out, la aplicación de pulsos sucesivos en la terminal de "reloj" hará que la información avance en forma serial de un flip-flop al siguiente. Este mismo principio de diseño se puede extender hacia un registro de este tipo con cualquier cantidad de flip-flops.
Este tipo de configuración es esencialmente útil en lugares en donde el procesamiento de información se lleva a cabo en forma paralela, manejando varios bits al mismo tiempo en una sola operación. El procesamiento de información en forma paralela es, por regla general, más rápido que el procesamiento de información en forma serial, aunque algo más costoso por el número de componentes adicionales y líneas de conducción eléctrica adicionales que se requieren, según se puede ver comparando la estructura del circuito en este problema con la estructura del circuito del problema anterior.
Un circuito de esta naturaleza es tan útil, que inclusive es puesto a la venta en circuitos integrados comerciales como el CD4014:
13 fabricado con tecnología CMOS que contiene un registro de transferencia de ocho bits este tipo. Este circuito integrado puede ser utilizado como un registro de transferencia de 6, 7 u 9 etapas, ya sea como un registro de transferencia de entrada serial salida serial, o como uno de entrada paralela salida serial, y se puede conectar en "cascada" para obtener longitudes mayores. Para utilizarlo como un registro de transferencia del tipo entrada paralela salida serial, activamos la terminal "pin" 9 (Par/Ser) con un "1", mientras que para utilizarlo como un registro de transferencia del tipo entrada serial salida serial aterrizamos la misma terminal con un "0". Es importante tomar nota de que en esta misma terminal usada para seleccionar dos modos diferentes de operación, la opción de operación Par se activa poniéndole un "1" a la terminal, mientras que la opción de operación Ser que está complementada se activa poniéndole un "0" a la misma terminal. Esta notación técnica es de uso general. Los datos que van siendo metidos en forma serial por la terminal 11 de entrada (Serial Input) son transferidos por la primera etapa en cada transición positiva (de
"0" a "1") de la señal de "reloj" aplicada en la terminal 10 (Clock Pulse). Tras seis pulsos sucesivos de reloj, estos datos comienzan a aparecer en la terminal 2 identificada como "Q6 Output". Un pulso adicional de reloj transfiere los datos para que el último bit llegue a la terminal 12 identificada como "Q7 Output", y otro pulso adicional hace que este último bit aparezca en la terminal 3 identificada como "Q8 Output". Pulsos adicionales de reloj harán que se pierda este bit de información a menos de que los datos sean recirculados o que se conecte la información en "cascada" hacia otro 4014. Para cargar información paralela, se aplica una palabra de ocho bits (un byte) de las terminales Par 1 Input hasta la Par 8 Input, poniendo al bit de Par 1 Input en la cercanía de la entrada al registro y al bit de Par 8 Input en en la cercanía de la salida del mismo. La palabra de entrada paralela es cargada en forma síncrona (todos los ocho bits entran al mismo tiempo) en la transición positiva de la señal de "reloj".
Existe otro tipo de registro de transferencia en el cual la palabra puede ser "cargada" de inmediato sin necesidad de tener que esperar a la aplicación de un pulso de reloj, y ejemplo de ello es el circuito integrado 4021:
14 también fabricado con tecnología CMOS y también con capacidad de ocho bits.
PROBLEMA: Diseñar un registro de transferencia con capacidad de 3 bits, del tipo entrada-serial salida-paralela, usando flip-flops D.
Este tipo de diseño es extremadamente sencillo. Tomando en cuenta que en la salida paralela se extraen todos los bits de información al mismo tiempo, el diseño en cuestión será como sigue:
En este caso, para introducir una palabra binaria, vamos colocando bit por bit dicha palabra en la terminal de "Entrada", avanzando simultáneamente dicha palabra dentro del registro de transferencia. Una vez introducida en el mismo, la podemos sacar en forma paralela activando la terminal de lectura R (Read). Es importante agregar que los bloques AND que están haciendo la función de una compuerta en realidad son optativos, porque de cualquier manera una vez adentro del registro de transferencia la palabra binaria está disponible para su lectura inmediata.
Un circuito de esta naturaleza es tan útil, que inclusive es puesto a la venta en circuitos integrados comerciales como el CD4015:
15 fabricado con tecnología CMOS, el cual contiene dos registros de transferencia independientes de 4 bits, e inclusive cada uno de los dos registros tiene su propia terminal de reloj. Otro circuito integrado más reciente de este tipo lo es el CD4094, de ocho bits, también fabricado con tecnología CMOS:
Este tipo de circuitos integrados se pueden conectar en "cascada" para aumentar la capacidad de los mismos. Así se pueden conectar dos circuitos integrados CD4094 de la manera siguiente:
