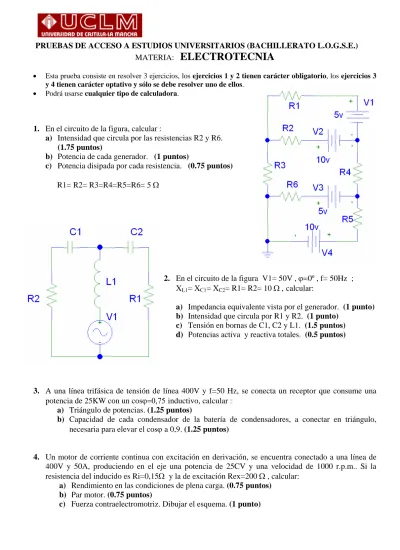

PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular :
a) Intensidad que circula por las resistencias R2 y R6. (1.75 puntos)
b) Potencia de cada generador. (1 puntos)
c) Potencia disipada por cada resistencia. (0.75 puntos)
R1= R2= R3=R4=R5=R6= 5 Ω
2. En el circuito de la figura V1= 50V , ϕ=0º , f= 50Hz ; XL1= XC1= XC2=R1= R2= 10 Ω , calcular:
a) Impedancia equivalente vista por el generador. (1 punto) b) Intensidad que circula por R1 y R2. (1 punto)
c) Tensión en bornas de C1, C2 y L1. (1.5 puntos) d) Potencias activa y reactiva totales. (0.5 puntos)
3. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conecta un receptor que consume una potencia de 25KW con un cosϕ=0,75 inductivo, calcular :
a) Triángulo de potencias. (1.25 puntos)
b) Capacidad de cada condensador de la batería de condensadores, a conectar en triángulo, necesaria para elevar el cosϕ a 0,9. (1.25 puntos)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 400V y 50A, produciendo en el eje una potencia de 25CV y una velocidad de 1000 r.p.m.. Si la resistencia del inducido es Ri=0,15Ω y la de excitación Rex=200 Ω , calcular:
a) Rendimiento en las condiciones de plena carga. (0.75 puntos) b) Par motor. (0.75 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular :
a) Tensión en bornas de las resistencias R3 y R6. (1,5 puntos)
b) Potencia disipada por cada resistencia. (1 punto)
c) Potencia de cada generador. (1 punto)
Las resistencias están expresadas en ohmios.
2. En el circuito de la figura V1= 50V , ϕ=0º , f=50Hz ; XC1 = XC2 = R1= R2 = R3 = 10 Ω , XL1= 5Ω ; calcular:
a) Intensidad que circula por cada rama del circuito. (2 puntos)
b) Impedancia equivalente vista por el generador. (0.5 puntos)
c) Potencias activas y reactivas totales, y de cada uno de los elementos del circuito. (1.5 puntos)
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V, produciendo en el eje una potencia de 20CV y una velocidad de 1200 r.p.m.. Si la resistencia del inducido es Ri=0,22Ω , la corriente de excitación Iex=2 A, y el rendimiento del 93% , calcular:
a) Potencia absorbida por el motor y corriente absorbida de la línea. (1 punto) b) Fuerza contraelectromotriz. Dibujar el esquema. (1 punto)
c) Par motor. (0.5 puntos)
4. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero consume 10KW con cosϕ=1 , el segundo consume 12KW con cosϕ=0,9 inductivo, y el tercero consume 5 KW con cosϕ=0,85 capacitivo. Calcular :
a) Triángulo de potencias. (1.25 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular:
a) Tensión en bornas de cada resistencia. (1.5 puntos) b) Potencia de cada generador. (1 punto)
c) Potencia disipada por cada resistencia. (1 punto)
Las resistencias están expresadas en ohmios.
2. En el circuito de la figura V1= 100V , ϕ=0º, f=50Hz , calcular:
a) Impedancia equivalente vista por el generador. (1.25 puntos)
b) Intensidad que circula por R1, R2 y L2. (0,75 puntos)
c) Tensión en bornas de C1, C2, C3, L1, L2, R1 y R2. (1.5 puntos) d) Potencias activa y reactiva totales. (0.5 puntos)
Datos: R1 = R2 = 10 Ω ; C1 = C2 = C3= 318,31 µF ; L1 = 31,84 mH ; L2 = 63,68 mH
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 10kW (activa) y 8kVAr (reactiva). Calcular:
a) Factor de potencia de la carga. (0.25 puntos)
b) Intensidades de línea, indicando módulo y argumento. (1.25 puntos) c) Valor de R y XL. (1 punto)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V y 35A, produciendo en el eje una potencia de 10CV y una velocidad de 1000 r.p.m.. Si la resistencia del inducido es Ri=0,22Ω y la de excitación Rex=115Ω , calcular:
a) Rendimiento en las condiciones de plena carga, y el par motor. (1 punto) b) Fuerza contraelectromotriz. (0.5 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular : a) Tensión en bornas de cada resistencia. (2 puntos)
b) Potencia de cada generador. (0,75 puntos) c) Potencia disipada por cada resistencia.
(0,75 puntos)
Las resistencias están expresadas en ohmios.
2. En el circuito de la figura V1= 50V , ϕ = 0º , f = 50Hz ; XC1= XL1= XL2= R1= R2= 10Ω ; calcular :
a) Impedancia equivalente vista por el generador. (1 punto)
b) Intensidad que circula por cada rama del circuito. (1.25 puntos)
c) Tensión en bornas de C1, L1 y L2. (1.25 puntos) d) Potencias activa y reactiva totales. (0.5 puntos)
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 5kW (activa) y 4kVAr (reactiva). Calcular:
a) Intensidades de línea e intensidades de fase, indicando módulo y argumento. (1.5 puntos) b) Valor de R y XL. (1 punto)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 400V y 60A, produciendo en el eje una potencia de 30 CV y una velocidad de 1500 r.p.m.. Si la resistencia del inducido es Ri=0,22Ω y la de excitación Rex=400Ω , calcular:
a) Fuerza contraelectromotriz. (0.5 puntos)
b) Rendimiento en las condiciones de plena carga, y par motor. (1 punto)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular :
a) Intensidad que circula por las resistencias R2, R3 y R5. (1,5 puntos)
b) Potencia disipada por las resistencias R1, R4, R6 y R7. (1 punto)
c) Potencia de cada generador, indicando si genera o consume energía. (1 punto)
R1=2Ω, R2=5Ω, R3=3Ω, R4=6Ω, R5=1Ω, R6=2Ω, R7=1Ω
V1=12V, V2=8V, V3=10V, V4=9V
2. En el circuito de la figura V1= 50V , ϕ=0º , f=50Hz ; L=63,68 mH, C1=318,31 µF, C2=127,32 µF,
R1=10Ω , R2=15Ω ; calcular:
a) Impedancia equivalente vista por el generador. (1 punto)
b) Intensidad que circula por cada rama del circuito. (1 punto)
c) Tensión en bornas de L y C2. (1 punto)
d) Potencias activa y reactiva de cada elemento, y totales. (1 punto)
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 200V, produce en el eje una potencia de 10CV y una velocidad de 1050 rpm. Si la resistencia del inducido es Ri=0,2Ω , la corriente de excitación Iex=1 A, y el rendimiento del 90% , calcular:
a) Potencia absorbida por el motor. (0,75 puntos) b) Fuerza contraelectromotriz. (1 punto)
c) Par motor. (0,75 puntos)
4. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero consume 10KW con cosϕ=1 , el segundo consume 15KW con cosϕ=0,8 inductivo, y el tercero consume 4 KW con cosϕ=0,9 capacitivo. Calcular:
a) Triángulo de potencias. (1,25 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular :
a) Intensidad que circula por las resistencias R2 y R5. (1.75 puntos)
b) Potencia de cada generador, indicando si genera o consume energía. (1 punto)
c) Potencia disipada por cada resistencia. (0.75 puntos)
R1= 5 Ω, R2= 10 Ω, R3=6 Ω, R4=7 Ω, R5=10 Ω, R6= 8 Ω V1=12V, V2=6V, V3=2V, V4=2V, V5=5V
2. En el circuito de la figura V1= 50V , ϕ=0º , f= 50Hz ;
L=31,84 mH, C=127,32 µF, R1=15Ω , R2=20Ω , R3=10Ω Calcular:
a) Impedancia equivalente vista por el generador. (1 punto) b) Intensidad que circula por cada rama del circuito. (1 punto) c) Tensión en bornas de L y C. (1 punto)
d) Potencias activa y reactiva de cada elemento, y totales. (1 punto)
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 220V, produce en el eje una potencia de 12CV y una velocidad de 1000 rpm. Si la resistencia del inducido es Ri=0,1Ω , la corriente de excitación Iex=2 A, y el rendimiento del 80% , calcular:
a) Potencia absorbida por el motor. (0.75 puntos) b) Fuerza contraelectromotriz. (1 punto)
c). Par motor. (0.75 puntos)
4. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conecta un receptor que consume una potencia de 3,6KW con un cosϕ=0,75 inductivo.
a) Realizar el esquema y calcular el triángulo de potencias. (1.25 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular:
a) Intensidad que circula por las resistencias R2 y R3. (1.5 puntos)
b) Potencia disipada por cada resistencia. (1 punto)
c) Potencia de cada generador, indicando si genera o consume energía. (1 punto)
R1=2Ω, R2=1Ω, R3=3Ω, R4=2Ω
R5=1Ω, R6=6Ω, R7=2Ω,
V1=15V, V2=10V, V3=10V, V4=12V
2. En el circuito de la figura V1= 100V, ϕ=0º, f=50Hz , calcular:
a) Impedancia equivalente vista por el generador. (1 punto)
b) Intensidad que circula por cada rama del circuito. (1 punto)
c) Tensión en bornas de C1, C2, L1 y L2. (1 punto) d) Potencias activa y reactiva en cada elemento.
(1 punto)
R1= 50Ω, R2= 25Ω ; C1= 127,32 µF, C2= 318,31 µF L1= 159,16 mH ; L2 = 79,58 mH
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 220V y 38A, produciendo en el eje una potencia de 10CV y una velocidad de 1500 r.p.m.. Si la resistencia del inducido es Ri=0,2Ω y la de excitación Rex=220Ω , calcular:
a) Rendimiento en las condiciones de plena carga, y el par motor. (1 punto) b) Fuerza contraelectromotriz. (0.5 puntos)
c) Valor de la resistencia a conectar en serie con Ri, para que la corriente en el inducido no sobrepase 1,5 veces la intensidad nominal en el arranque. (1 punto)
4. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 3Ω e inductancia 4Ω, con un desfase inductivo. Conectados los tres receptores en estrella, calcular:
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá usarse cualquier tipo de calculadora.
1. En el circuito de la figura, calcular :
a) Intensidad que circula por las resistencias R2 y R4. (1.5 puntos)
b) Potencia de cada generador, indicando si genera o consume energía. (1 punto)
c) Potencia total consumida en las resistencias. (1 punto)
R1=2Ω, R2=5Ω, R3=3Ω, R4=1Ω, R5=4Ω V1=10V, V2=2V, V3=12V, V4=8V
2. En el circuito de la figura V1= 50V , ϕ = 0º , f = 50Hz ; calcular :
a) Impedancia equivalente vista por el generador. (1 punto)
b) Intensidad que circula por cada rama del circuito. (1 punto)
c) Tensión en bornas de C1, L1 y L2. (1 punto)
d) Potencias activa y reactiva de cada elemento.(1 punto)
R1= R2= R3= 5Ω ; XC1= XL1=XL2 =5Ω
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 600V y 138A, produciendo en el eje una potencia de 100CV y una velocidad de 1200 r.p.m.. Si la resistencia del inducido es Ri=0,1Ω y la de excitación Rex=600 Ω , calcular:
a) Rendimiento en las condiciones de plena carga y par motor. (0.5 puntos) b) Dibujar el esquema y hallar la fuerza contraelectromotriz. (1 punto)
c) Valor de la resistencia en serie con Ri, para que la corriente en el inducido no sobrepase 1,25 veces la intensidad nominal en el arranque. (1 punto)
4. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 2kW (activa) y 1,5kVAr (reactiva). Calcular :
a) El valor de R y XL. (1 punto)
b) Intensidad de línea. (0.75 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá utilizarse cualquier tipo de calculadora.
1. En el circuito de la figura, V1= 50V, ϕ=0º, f=50Hz , R1= 25Ω, R2= 50Ω ; C1= 127,32 µF, C2= 318,31 µF, L1 = 79,58 mH, L2= 159,16 mH , calcular:
a) Intensidad que circula por cada rama. (1 punto) b) Impedancia equivalente vista por el generador.
(1 punto)
c) Tensión en bornas de L1, L2, C1 y C2. (1 punto) d) Potencias activa y reactiva en cada elemento.
(1 punto)
2. En el circuito de la figura, calcular :
a) Tensión en bornas de cada resistencia.(2 puntos)
b) Potencia disipada por cada resistencia. Potencia de cada generador. (1,5 puntos)
R1= 10Ω, R2= 2Ω, R3= R4= 3Ω, R5= R6= 4Ω
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 3Ω e inductancia 4Ω, con un desfase inductivo. Conectados los tres receptores en estrella, calcular:
a) Corrientes de línea y de fase, tensión de fase y de línea y potencia total activa. (1,25 puntos)
b) Realizar los mismos cálculos en el caso de que conectemos los tres receptores en triángulo. (1,25 puntos)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V y 125A, produciendo en el eje una potencia de 33CV y una velocidad de 1200 r.p.m.. Si la resistencia del inducido es Ri=0,1Ω y la de excitación Rex=230 Ω , calcular:
a) Rendimiento en las condiciones de plena carga y par motor. (1 punto) b) Fuerza contraelectromotriz. (0,75 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá utilizarse cualquier tipo de calculadora.
1. En el circuito de la figura V1= 24V, ω=50 rad/s, ϕ=0º; L1=40mH,
L2=100mH, C=2mF, R=5Ω. Calcular: a) Impedancia equivalente vista por el
generador. (1,25 puntos)
b) Intensidad que circula por cada rama del circuito. (1 punto)
c) Tensión en bornas de L1 y C. (0,5 puntos)
d) Potencias activa y reactiva de cada elemento, y totales. (1,25 puntos)
2. En el circuito de la figura, calcular :
a) Intensidad que circula por cada resistencia. (2 puntos)
b) Potencia de cada generador, indicando si genera o consume energía. (0,75 puntos)
c) Potencia disipada por cada resistencia. (0,75 puntos)
R1=R2=R4= R5= 5 Ω, R3= 10 Ω
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 4kW (activa) y 3kVAr (reactiva). Calcular :
a) Valor de R y XL. (1 punto) b) Intensidad de línea. (0,75 puntos)
c) Factor de potencia de la carga. (0,75 puntos)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V y 125A, produciendo en el eje una potencia de 35CV y una velocidad de 1300 r.p.m.. Si la resistencia del inducido es Ri=0,15Ω y la de excitación Rex=600 Ω , calcular:
a) Rendimiento en las condiciones de plena carga. Par motor. (1 punto) b) Fuerza contraelectromotriz. (0,75 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá utilizarse cualquier tipo de calculadora.
1. En el circuito de la figura V1= 12V, ω=10 rad/s , ϕ=0º; L1=0,4H, L2=0,2H, C1=20mF, C2=50mF, R=4Ω. Calcular:
a) Intensidad que circula por R. (1,25 puntos) b) Impedancia equivalente vista por el
generador. (0,5 puntos)
c) Potencias activas y reactivas de R, L1 y C1. (1 punto)
d) Tensiones en bornas de los elementos pasivos. (1,25 puntos)
2. En el circuito de la figura, calcular:
a) Intensidad que circula por las resistencias R7 Y R8. (1,75 puntos)
b) Potencia de cada generador, indicando si genera o consume energía. (0,75 puntos)
c) Potencia disipada por cada resistencia. (1 punto)
R1=R2=R8= 2 Ω, R3=R4=R5=R6= 3 Ω, R7=R9= 4 Ω
3. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conecta un receptor que consume una potencia de 4KW con un cosϕ=0,8 inductivo.
a) Realizar el esquema y calcular el triángulo de potencias. (1,25 puntos)
b) Capacidad de cada condensador de la batería de condensadores, a conectar en triángulo, necesaria para elevar el cosϕ a 0,95. (1,25 puntos)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V y 40A, produciendo en el eje una potencia de 10CV y una velocidad de 1500 r.p.m.. Si la resistencia del inducido es Ri=0.12Ω y la de excitación Rex=400 Ω , calcular:
a) Rendimiento en las condiciones de plena carga, y el par motor. (1 punto) b) Dibujar el esquema y hallar la fuerza contraelectromotriz. (0,75 puntos)
PRUEBAS DE ACCESO A ESTUDIOS UNIVERSITARIOS (BACHILLERATO L.O.G.S.E.)
MATERIA:
ELECTROTECNIA
• Esta prueba consiste en resolver 3 ejercicios, los ejercicios 1 y 2 tienen carácter obligatorio, los ejercicios 3 y 4 tienen carácter optativo y sólo se debe resolver uno de ellos.
• Podrá utilizarse cualquier tipo de calculadora.
1. En el circuito de la figura se sabe que V1= 100V , ϕ=0º ; R1= R2= XC1= XC2 =XL= 5 Ω.
Calcular:
a) Intensidades que circulan por todos los elementos del circuito. (1,75 puntos)
b) Impedancia equivalente vista por el generador. (0,75 puntos)
c) Potencias activas y reactivas de todos los elementos del circuito. (1,5 puntos)
2. En el circuito de la figura, calcular:
a) Tensión en bornas de R2 y R4. (1,5 puntos)
b) Potencia disipada por cada resistencia. (1 punto)
c) Potencia de cada generador, indicando si genera o consume energía. (1 punto) R1= 5 Ω, R2= 10 Ω, R3= 2 Ω, R4= 3 Ω
3. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero consume 12KW con cosϕ=1 , el segundo consume 20KW con cosϕ=0,8 inductivo, y el tercero consume 6 KW con cosϕ=0,9 capacitivo.
a) Realizar el esquema y calcular el triángulo de potencias. (1,25 puntos)
b) Capacidad de cada condensador de la batería de condensadores a conectar en triángulo para mejorar el factor de potencia a 1. (1,25 puntos)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V, produce en el eje una potencia de 10CV y una velocidad de 1750 r.p.m.. Si la resistencia del inducido es Ri=0,2Ω , la corriente de excitación Iex=1 A, y el rendimiento del 90%, calcular: a) Potencia absorbida por el motor. Par motor. (1 punto)
b) Fuerza contraelectromotriz. (0,75 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Podrá utilizarse calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos) b) Potencia disipada por cada resistencia. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura, calcular :
a) Impedancia equivalente vista por el generador. (1 punto)
b) Tensión en bornas de C y L1. (2 puntos)
V= 50v ,0º , R=XC= XL1=XL2 =5
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado
cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 2kW y 1kVAr. Calcular :
a) Valor de R y XL. (1 punto) b) Intensidad de línea. (1 punto)
4. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de
230V y 138A, produciendo en el eje una potencia de 40CV y una velocidad de 1200 r.p.m.. Si la resistencia del inducido es Ri=0,1y la de excitación Rex=230 , calcular:
a) Rendimiento en las condiciones de plena carga y par útil del motor. (1 punto) b) Dibujar el esquema y hallar la fuerza contraelectromotriz. (1 punto)
PROPUESTA B
1. En el circuito de la figura calcular:
a) Intensidad que circula por cada rama del circuito. (2 puntos)
b) Potencias activa y reactiva totales. (1 punto)
V=100v,0º,
R1=R2=XC1=XC2=XC3=XL1=10XL2=20
2. En el circuito de la figura, calcular:
a) Intensidad que circula por cada
rama. (2 puntos)
b) Potencia disipada por cada
resistencia. (1 punto)
R=1
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 1 e
inductancia 3. Conectados los tres receptores en estrella, calcular:
a) Corrientes de línea y de fase, tensión de fase y de línea y potencia total activa. (1 punto)
b) Realizar los mismos cálculos en el caso de que conectemos los tres receptores en triángulo. (1 punto)
4. Un motor asíncrono trifásico posee las siguientes características:
Potencia eléctrica absorbida de la red = 9 kW 400 V; 50 Hz; cos φ = 0.86; η = 92 %
Pares de polos del devanado estatórico = 2 Deslizamiento a plena carga = 4 %
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Podrá utilizarse calculadora.
PROPUESTA A
1. En el circuito de la figura calcular:
a) Impedancia equivalente vista por el
generador. (1 punto)
b) Tensión en bornas de cada condensador. (2 puntos)
V=100v, 0º ; R=XC=XL1=10XL2=20
2. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia en cada generador (indicar si
genera o consume energía). (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de
230V y 120A, produciendo en el eje una potencia de 35CV y una velocidad de 1200 r.p.m.. Si la resistencia del inducido es Ri=0,2y la de excitación Rex=230 , calcular:
a) Rendimiento en las condiciones de plena carga y par útil del motor. (1 punto) b) Fuerza contraelectromotriz. (1 punto)
4. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 4 e
inductancia 3. Conectados los tres receptores en estrella, calcular:
a) Corrientes de línea y de fase, tensión de fase y de línea y potencia total activa. (1 punto)
PROPUESTA B
1. En el circuito de la figura, calcular :
a) Impedancia equivalente vista por el generador. (1 punto)
b) Intensidad que circula por cada rama del
circuito. (1,5 puntos)
c) Potencias activas y reactivas de cada uno de
los elementos del circuito. (1,5 puntos)
V=50v ,0º , XC1=XL=R=5, XC2=10
2. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos) b) Potencia total disipada por las resistencias. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
3. La placa de características de un motor trifásico de inducción indica:
Un = 400/230 V Pn = 6 kW In = 12/20.8 A
fn = 50 Hz cos φn = 0.8 nn = 1400 rpm
Si el motor trabaja en estado nominal, y se deprecian las pérdidas, calcular:
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Podrá utilizarse calculadora.
PROPUESTA A
1. En el circuito de la figura,calcular: a) Impedancia equivalente vista por el
generador. (1 punto)
b) Intensidad que circula por el generador. (1 punto)
c) Potencias activas y reactivas de R, L2 y C2. (1 punto)
V= 12v, º; XC1 =XC2 =XL1 = 5 XL2= R= 4
2. En el circuito de la figura, calcular : a) Intensidad que circula por cada
rama. (2 puntos)
b) Potencia en cada generador
(indicar si genera o consume energía). (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de
230V y 40A, produciendo en el eje una potencia de 11CV y una velocidad de 1525 r.p.m.. Si la resistencia del inducido es Ri=0.1y la de excitación Rex=400 , calcular:
a) Rendimiento en las condiciones de plena carga, y el par útil del motor. (1 punto) b) Dibujar el esquema y hallar la fuerza contraelectromotriz. (1 punto)
4. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conecta un receptor que consume una
potencia de 5KW con un cosinductivo. Calcular:
a) Triángulo de potencias. (1 punto)
b) Capacidad de cada condensador de la batería de condensadores, a conectar en triángulo, necesaria
PROPUESTA B
1. En el circuito de la figura calcular :
a) Intensidad que circula por cada rama del
circuito. (2 puntos)
b) Potencias activas y reactivas totales. (1 punto)
V= 50v ,0º , R=XC= XL1=XL2 =5
2. En el circuito de la figura, calcular:
a) Tensión en bornas de cada resistencia. (2 puntos) b) Potencia en cada generador (indicar si genera o
consume energía). (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado
cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 3kW y 2kVAr. Calcular :
a) Valor de R y XL. (1 punto) b) Intensidad de línea. (1 punto)
4. Un motor asíncrono trifásico posee las siguientes características:
Potencia eléctrica absorbida de la red = 8 kW 400 V; 50 Hz; cos φ = 0.85; η = 93 %
Pares de polos del devanado estatórico = 2 Deslizamiento a plena carga = 4 %
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Podrá utilizarse calculadora.
PROPUESTA A
1. En el circuito de la figura calcular:
a) Intensidad que circula por cada rama. (1,5 puntos)
b) Potencias activas y reactivas de todos los
elementos del circuito. (1,5 puntos)
R= XC =XL= 5 V=100v ,0º
2. En el circuito de la figura, calcular:
a) Intensidad que circula por cada
rama. (2 puntos)
b) Potencia disipada por cada
resistencia. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de
230V, produce en el eje una potencia de 11CV y una velocidad de 1700 r.p.m.. Si la resistencia del inducido es Ri=0,3la corriente de excitación Iex=1,5 A, y el rendimiento del 90%, calcular:
a) Potencia absorbida por el motor. Par útil del motor. (1 punto) b) Fuerza contraelectromotriz. (1 punto)
4. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero
consume 10KW con cos, el segundo consume 18KW con cos0,8 inductivo, y el tercero consume 5 KW con coscapacitivo Calcular:
a) El triángulo de potencias. (1 punto)
b) Capacidad de cada condensador de la batería de condensadores a conectar en triángulo para
PROPUESTA B
1. En el circuito de la figura calcular :
a) Impedancia equivalente vista por el generador. (1 punto) b) Intensidad que circula por cada rama del circuito. (2
puntos)
c) Potencias activa y reactiva totales. (1 punto)
V1= 50V ,0º , XC1= XL1= XL2= R1= R2= 10
2. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia en cada generador (indicar si
genera o consume energía). (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
3. La placa de características de un motor trifásico de inducción indica:
Un = 400/230 V Pn = 5.5 kW In = 13/22.6 A
fn = 50 Hz cos φn = 0.8 nn = 1375 rpm
Si el motor trabaja en estado nominal, y se deprecian las pérdidas, calcular:
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos) b) Potencia total disipada por las resistencias. (1 punto)
V1=10v ; V2=V3=V4=V5= 5v
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura calcular :
a) Intensidad que circula por el generador, e impedancia equivalente vista por el mismo. (2,5 puntos)
b) Potencias activa y reactiva totales. (1 punto)
V= 50v ,0º , XC=XL=R=5
3. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V y 40A, produciendo en el eje una potencia de 11CV y una velocidad de 1500 r.p.m.. La resistencia del inducido es Ri=0,1y la de excitación Rex=230 . Calcular el rendimiento en las condiciones de plena carga, el par útil del motor y la fuerza contraelectromotriz. (1,5 puntos)
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada resistencia. (2 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto) c) Potencia total disipada por las resistencias.
(0,5 puntos)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura calcular:
a) Intensidad que circula por cada rama. (2 puntos) b) Tensión en bornas de L1 y L2. (0,5 puntos) c) Potencias activa y reactiva totales. (1 punto)
XL2=20XL1=XC= R=10 V=100v, 0º
3. La placa de características de un motor trifásico de inducción indica: Un = 400/230 V , Pn = 6 kW , In = 12/20.8 A , fn = 50 Hz , cos φn = 0.8 , nn = 1400 rpm. Si el motor trabaja en estado nominal, calcular:
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos) b) Potencia en cada generador. (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura, calcular :
a) Intensidad que circula por cada rama. (2 puntos)
b)Impedancia equivalente vista por el generador. (0,5 puntos) c) Potencias activa y reactiva totales. (1 punto)
XC2=10 ; XC1=XL=R=5 V=50v ,0º
3. La placa de características de un motor trifásico de inducción indica: Un= 400/230 V, Pn= 5.5 kW , In= 13/22.6 A , fn= 50 Hz , cos φn= 0.8 , nn= 1375 rpm. Si el motor trabaja en estado nominal, calcular:
PROPUESTA B
1. En el circuito de la figura, calcular :
a) Intensidad que circula por cada generador. (2 puntos) b) Potencia total disipada por las resistencias. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura calcular:
a) Intensidad que circula por el generador. (1,5 puntos) b) Potencias activa y reactiva de cada elemento del
circuito. (1,5 puntos)
V=100v ,0º ; R= XC =XL= 5
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 1 e inductancia 3.
a) Conectados los tres receptores en estrella, calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa. (1 punto)
b) Realizar los mismos cálculos en el caso de que conectemos los tres receptores en triángulo. (1 punto)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA: ELECTROTECNIAEl alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia total disipada por las resistencias. (1,5 puntos)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura XC=XL=R=10V=50v ,0º. Calcular :
a) Impedancia equivalente vista por el generador. (1 punto) b) Intensidad que circula por el generador, y por cada
resistencia. (1,5 puntos)
c) Potencias activa y reactiva totales. (1 punto)
3. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero consume 10KW con cos, el segundo consume 18KW con cos0,8 inductivo, y el tercero consume 5 KW con coscapacitivo Calcular la capacidad de cada condensador de la batería de condensadores a conectar en triángulo para mejorar el factor de potencia a 1. (1,5 puntos)
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos) b) Potencia total disipada por las resistencias. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura,calcular:
a) Tensión en bornas de R, C2 y L2. (2 puntos)
b) Potencias activas y reactivas de R, C2 y L2. (1 punto)
V= 12v, º; XC1 = XL1= 2 XC2 = 5 XL2= R= 4
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 4kW y 2kVAr. Calcular la intensidad de línea y el valor de R y XL. (2 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura calcular:
a) Tensión en bornas de las resistencias y la bobina. (1,5 puntos)
b) Impedancia equivalente vista por el generador. (1 punto)
c) Potencias activa y reactiva totales. (1 punto)
V=100v ,0º ; XC =XL= R= 5
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 3 e inductancia 4.
a) Conectados los tres receptores en estrella, calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa. (0,75 puntos)
b) Realizar los mismos cálculos en el caso de que conectemos los tres receptores en triángulo. (0,75 puntos)
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura,calcular:
a) Intensidad que circula por el generador, e impedancia equivalente vista por el mismo. (2 puntos)
b) Potencias activas y reactivas de R y L2. (1 punto)
XC =XL1 = 5 R=XL2= 4 ; V= 12v, º;
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 3kW y 1.5kVAr. Calcular la intensidad de línea y el valor de R y XL. (2 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama.
(2 puntos)
b) Potencia total disipada por las
resistencias. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura Va=50V , ϕ = 0º , f=50Hz ;
R1=R2=10Ω ; L1=L2=31,832mH ; C= 318,31µF. Calcular :
a) Impedancia equivalente vista por el generador. (1 punto) b) Intensidad que circula por L1, R1 y R2. (1,5 puntos) c) Potencias activa y reactiva totales. (1 punto)
3. Un motor asíncrono trifásico posee las siguientes características: Potencia eléctrica absorbida de la red = 8 kW
400 V; 50 Hz; cos φ = 0.85; η = 94 % Pares de polos del devanado estatórico = 2 Deslizamiento a plena carga = 4 %
Calcular el par útil del motor. (2 puntos)
4. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 40Ω e inductancia 30Ω.
a) Conectados los tres receptores en estrella, calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa. (0,75 puntos)
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por R1, R3 y R5. (2 puntos)
b) Potencia en cada generador (indicar si genera o
consume energía). (1 punto)
c) Potencia total disipada por las resistencias. (0,5
puntos)
R1=R2=10Ω ; R3=5Ω ; R4=R5=8Ω ;
2. En el circuito de la figura,calcular:
a) Impedancia equivalente vista por el generador, e intensidad que circula por cada rama del circuito.
(2 puntos)
b) Potencias activa y reactiva de cada elemento del
circuito. (1,5 puntos)
Va= 12V, ϕ=0º , f=50Hz; R= 4Ω ;
C1=C2= 636,62µF ; L1=15,916mH ; L2=12,732mH
3. La placa de características de un motor trifásico de inducción indica:
Un = 400/230 V In = 13/22,6 A Pn = 6,5 kW
fn = 50 Hz cos φn = 0,8 nn = 1375 rpm
Si el motor trabaja en estado nominal, calcular:
a) Número de pares de polos(0,5 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por R2 y R4. (1,5 puntos)
b) Potencia en cada generador (indicar si genera o
consume energía). (0,75 puntos)
c) Potencia disipada por cada resistencia. (0,75 puntos)
R1=R2=5Ω ; R3=R4=3Ω ; R5=4Ω ;
2. En el circuito de la figura, calcular :
a) Intensidad que circula por cada rama. (2 puntos)
b) Impedancia equivalente vista por el generador.
(0,25 puntos)
c) Potencias activa y reactiva de cada elemento. (1,25 puntos)
Ca=10mF ; Cb=20mF ; L=0,5H ; R=5Ω ; Va=50V , ϕ = 0º , ω=10rad/s .
3. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conecta un receptor que consume una
potencia de 6KW con un cosϕ=0,9 inductivo. Calcular la capacidad de cada condensador de la batería de condensadores, a conectar en triángulo, necesaria para elevar el cosϕ a 0,99. (2 puntos)
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia en cada generador (indicar si genera o
consume energía). (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
Va=Vb= 10V ; Vc=Vd= 5V ; Ve=Vf=15V (Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura calcular:
a) Intensidad que circula por cada condensador. (2 puntos)
b) Tensión en bornas de cada bobina. (0,5 puntos) c) Impedancia equivalente vista por el generador.
(0,5 puntos)
d) Potencias activa y reactiva totales. (0,5 puntos)
R1=R2=10Ω ; C1=C2=C3=318,31µF ; L1=31,84mH ; L2=63,68mH ;
Va=100V, ϕ=0º, f=50Hz
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 2kW y 1kVAr. Calcular la intensidad de línea y el valor de R y XL. (1,5 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA: ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia total disipada por las resistencias. (1 punto)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura calcular:
a) Tensión en bornas de L1, R1 y R2. (1,5 puntos)
b) Impedancia equivalente vista por el generador.
(1 punto)
c) Potencias activa y reactiva totales. (1 punto)
Va=100V , ϕ=0º , f=50Hz ; R1=R2=5Ω L1=15,916mH ; C1= C2= 636,62µF
3. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una bobina y una resistencia en serie. La potencia en cada una de las tres ramas es de 3kW y 1,5kVAr. Calcular la intensidad de línea y el valor de R y XL. (1,5 puntos)
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por R2, R3 y Vc. (2 puntos)
b) Potencia total disipada por las resistencias. (1,5 puntos)
R1=R2=5Ω ; R3=R4=4Ω ; R5=R6=2Ω
Va=5V ; Vb=Vc=10V ;Vd=Ve= 8V
2. En el circuito de la figura calcular:
a) Intensidad que circula por cada rama del
circuito. (2 puntos)
b) Potencias activa y reactiva de cada elemento
del circuito. (1,5 puntos)
Va=50V , ϕ=0º , f=50Hz ; R1=R2=10 Ω; C1=127,32µF ; C2= 318,31µF ;
L=31,832mH
3. La placa de características de un motor trifásico de inducción indica: Un = 400/230 V, Pn = 5,75 kW , In = 10/17,3 A , fn = 50 Hz , cos φn = 0,9 , nn = 1450 rpm. Si el motor trabaja en estado nominal, calcular:
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:
ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular :
a) Intensidad que circula por cada rama. (2 puntos)
b) Potencia total disipada por las resistencias. (0,75 puntos)
c) Potencia en cada generador (indicar si
genera o consume energía). (0,75 puntos)
(Los valores de las resistencias están expresados en Ohmios)
2. En el circuito de la figura,calcular:
a) Tensión en bornas de C2, L2 y R. (1,5 puntos) b) Impedancia equivalente vista por el generador. (0,5
puntos)
c) Potencias activa y reactiva de C2, L2 y R. (1 punto)
Va=12V, ϕ=0º, ω=10rad/s; C1=50mF ; C2=20mF ;
L1=0,2H ; L2=0,4H ; R=4Ω
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 10Ω e inductancia 30Ω.
a) Calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa, si los tres receptores están conectados en estrella. (0,75 puntos)
b) Realizar los mismos cálculos si los receptores están conectados en triángulo. (0,75 puntos)
4. Un motor asíncrono trifásico posee las siguientes características: Potencia eléctrica absorbida de la red = 7 kW
400 V; 50 Hz; cos φ = 0,8; η = 95 % Pares de polos del devanado estatórico = 2 Deslizamiento a plena carga = 3,7 %
PROPUESTA B
1. En el circuito de la figura, calcular:
a) Intensidad que circula por R2, R6 y R7. (2 puntos) b) Potencia total disipada por las resistencias. (1 punto)
R1=R2=R5=R6=3Ω ; R3=R4=1,5Ω ; R7=6Ω ;
2. En el circuito de la figura calcular :
a) Intensidad que circula por cada rama. (2,5 puntos) b) Potencias activa y reactiva totales. (1 punto)
Va= 50V, ϕ = 0º, f=50Hz; R1=R2=R3= 5 Ω L1=L2= 15,916mH ; C= 636,62µF
3. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero
consume 12KW con cosϕ=1 , el segundo consume 15KW con cosϕ=0,85 inductivo, y el tercero
consume 6 KW con cosϕ=0,92 capacitivo. Calcular la capacidad de cada condensador de la batería de condensadores a conectar en triángulo para mejorar el factor de potencia a 1. (2 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA: ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura calcular :
a) Impedancia equivalente vista por el generador. (0,75 puntos)
b) Intensidad que circula por las resistencias R1, R2 y R3. (1,5 puntos)
c) Potencias activa y reactiva totales. (0,75 puntos)
XC1= XL1= XL2= 5 Ω ; R1=R2=R3= 5 Ω Va= 50V, ϕ = 0º, f=50Hz;
2. Un motor de corriente continua con excitación en derivación se encuentra conectado a una línea de 230V y 120A, produciendo en el eje una potencia de 35CV y una velocidad de 1200 r.p.m.. La resistencia del inducido es Ri=0,2Ω , y la de excitación Rex=230Ω. Calcular:
a) Rendimiento en las condiciones de plena carga. (0,75 puntos) b) Par útil del motor. (0,75 puntos)
c) Fuerza contraelectromotriz. (1 punto)
3. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos)
b) Potencia generada o consumida por Vc y Vd.
(0,5 puntos)
c) Potencia total disipada por las resistencias. (1 punto)
R1=11Ω ; R2=4Ω ; R3=10Ω ; R4=R5=R6=5Ω ; Va=8V ; Vb=3V : Vc=5V ; Vd=10V ; Ve=5V
4. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella
formado cada rama por una bobina y una resistencia en serie. La potencia en cada una de las tres ramas es de 4kW y 2kVAr. Calcular:
PROPUESTA B
1. En el circuito de la figura, calcular :
a) Intensidad que circula por la bobina y por cada condensador. (1,5 puntos)
b) Impedancia equivalente vista por el generador. (0,5 puntos)
c) Potencias activa y reactiva de cada elemento. (1 punto)
XC1= 10Ω ; XL1= XC2= 5 Ω ; R1=R2= 5 Ω Vg=50V , ϕ = 0º , f=50Hz;
2. La placa de características de un motor trifásico de inducción indica: Un = 400/230 V, Pn = 5,7 kW, In = 10/17,3 A , fn = 50 Hz , cos φn = 0,85 , nn = 1425 rpm. Si el motor trabaja en estado nominal, calcular:
a) Deslizamiento nominal. (1 punto) b) Par motor suministrado. (1 punto) c) Rendimiento del motor. (0,75 puntos)
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 1Ω e inductancia 3Ω.
a) Conectados los tres receptores en estrella, calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa. (0,75 puntos)
b) Realizar los mismos cálculos en el caso de que conectemos los tres receptores en triángulo. (0,75 puntos)
4. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos)
b) Potencia total disipada por las resistencias. (1,25 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular:
a) Tensión en bornas de C1 y L1. (1 punto) b) Intensidad que circula por C2. (0,5 puntos) c) Impedancia equivalente vista por el generador.
(0,5 puntos)
d) Potencias activa y reactiva de cada elemento del circuito. (1 punto)
XC1= XL1=10 Ω ; XC2= 25 Ω
Vg=50V ,0º , f=50Hz ; R1=R2=5Ω; R3=10Ω
2. En el circuito de la figura, calcular :
a) Intensidades de malla. (1,5 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
R1=5Ω ; R2=6Ω ; R3=3Ω ; R4=5Ω ;
R5=7Ω ; R6=1Ω ; R7=4Ω ; R8=3Ω ; R9=2Ω ; Va=10V ; Vb=3V ; Vc=1V ; Vd=3V ; Ve= 4V
3. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 7 e inductancia 4.
a) Calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa, si los tres receptores están conectados en estrella. (1 punto)
b) Realizar los mismos cálculos si los receptores están conectados en triángulo. (1 punto)
PROPUESTA B
1. En el circuito de la figura calcular :
a) Impedancia equivalente vista por el generador. (0,75 puntos)
b) Intensidad que circula por el generador. (0,25 puntos)
c) Tensión en bornas de R3 y R5. (1,5 puntos) d) Potencias activa y reactiva totales. (0,5 puntos)
R1=2R2=3R3=5 R4=R5=1R6=3
C1=C2= 1,273mF ; L1=L2= 15,916mH Vg= 50V,0º, f=50Hz
2. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V, produce en el eje una potencia de 11CV y una velocidad de 1700 r.p.m.; la resistencia del inducido es Ri=0,3la corriente de excitación Iex=1,5A, y el rendimiento del 90%. Calcular:
a) Potencia absorbida por el motor. (0,5 puntos) b) Par útil del motor. (0,5 puntos)
c) Fuerza contraelectromotriz. (1 punto)
3. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
Va=Vb=Vc=5V ; Vd=8V ; Ve=3V ; Vf= 2V R1=4R2=R3=R4=3 ; R5=R6=2 ; R7=3
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura,calcular:
a) Tensión en bornas de Cb. (1,5 puntos)
b) Impedancia equivalente vista por el generador. (0,5 puntos)
c) Potencias activa y reactiva de Ra, Ca, La y Lb. (1 punto)
Ra = XCa = XCb =XLa= XLb =4 Vg= 12V, º
2. A una línea trifásica de tensión de línea 400V y f=50 Hz, se conectan tres receptores: el primero consume 10KW con cos, el segundo consume 18KW con cos0,8 inductivo, y el tercero consume 5 KW con coscapacitivo Calcular la capacidad de cada condensador de la batería de condensadores a conectar en triángulo para mejorar el factor de potencia a 1. (2 puntos)
3. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos)
b) Potencia de Vb y Vc, indicar si es generada o consumida. (0,5 puntos)
c) Potencia total disipada por las resistencias. (1 punto)
R1=2 Ω ; R2=R3=3Ω ; R4=5Ω ; R5=1 Ω ; R6=5Ω R7=4 Ω ; Va=5V ; Vb=3V ; Vc=2V ; Vd=Ve=5V
PROPUESTA B
1. En el circuito de la figura calcular:
a) Tensión en bornas de Ca, Cb y Cc. (2 puntos) b) Impedancia equivalente vista por el generador. (0,5
puntos)
c) Potencias activa y reactiva totales. (0,5 puntos)
Va=100V, 0º, f=50Hz ; Ra=Rb=10
La=31,84mH ; Lb=63,68mH ; Ca=Cb=Cc=318,31µF
2. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos) b) Potencia de cada generador. (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
R1=R2=R3=R4=R5=R6=5Ω; Va=10V ; Vb=8V Vc=3V ; Vd=5V ; Ve=15V ; Vf=5V
3. La placa de características de un motor trifásico de inducción indica:
Un = 400/230 V In = 13/22,6 A Pn = 7 kW fn = 50 Hz cos φn = 0,82 nn = 1475 rpm
Si el motor trabaja en estado nominal, calcular:
a) Deslizamiento nominal. (0,75 puntos) b) Par motor suministrado. (0,75 puntos) c) Rendimiento del motor. (1 punto)
4. A una línea trifásica 230/400V y f=50 Hz, están conectados tres receptores iguales de resistencia 4 e inductancia 3.
a) Conectados los tres receptores en estrella, calcular corriente de línea y de fase, tensión de línea y de fase, y potencia total activa. (0,75 puntos)
Pruebas de Acceso a Enseñanzas Universitarias Oficiales de Grado
MATERIA:ELECTROTECNIA
El alumno deberá contestar a una de las dos opciones propuestas, A o B. Se podrá utilizar calculadora.
PROPUESTA A
1. En el circuito de la figura, calcular :
a) Impedancia equivalente vista por el generador. (0,75 puntos)
b) Intensidad que circula por el generador. (0,25 puntos)
c) Tensión en bornas de L1, R2 y C1. (1,5 puntos)
d) Potencias activa y reactiva totales. (0,5 puntos)
Vg=50V ,0º , f=50Hz ; R1=3RR3=10 XC1= 4 XC2= 6XL1= 3XL2= 7 ; XL3= 10
2. Un motor de corriente continua con excitación en derivación, se encuentra conectado a una línea de 230V y 40A, produciendo en el eje una potencia de 12CV y una velocidad de 1600 r.p.m.. La resistencia del inducido es Ri=0,15y la de excitación Rex=230 Calcular:
a) Rendimiento en las condiciones de plena carga. (0,5 puntos) b) Par útil del motor. (0,5 puntos)
c) Fuerza contraelectromotriz. (1 punto)
3. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
R1=R4=R6=1 ; R2=R5=R7=2 ; R3=R8=3 R9=6Va=8V ; Vb=3V ; Vc=5V ; Vd=10V Ve=4V ; Vf=9V
PROPUESTA B
1. En el circuito de la figura calcular:
a) Tensión en bornas de L1, C2 y R3. (1,5 puntos)
b) Impedancia equivalente vista por el generador. (0,75 puntos)
c) Potencias activa y reactiva totales. (0,75 puntos)
Vg=100V ,0º , f=50Hz ;
R1=1R2=4R3=2 R4=3 XC1=2 XC2=3XC3=XL1=5
2. Calcular el par útil de un motor asíncrono trifásico que posee las siguientes características: 400 V; 50 Hz; cos φ = 0.88; η = 90% ; Potencia eléctrica absorbida de la red = 10 kW ; pares de polos del devanado estatórico = 2; deslizamiento a plena carga = 3,8% . (2,5 puntos)
3. En el circuito de la figura, calcular:
a) Intensidades de malla. (1,5 puntos)
b) Potencia en cada generador (indicar si genera o consume energía). (1 punto)
c) Potencia total disipada por las resistencias. (0,5 puntos)
R1=R3=R4=R5=R7=R9=3 ; R2=R6=R8=R10=2
Va=15V ; Vb=20V ; Vc=5V ; Vd=20V ; Ve=15V ; Vf=10V ; Vg=5V
4. A una línea trifásica de tensión de línea 400V y f=50Hz, se conecta un receptor en estrella formado cada rama por una resistencia y una bobina en serie. La potencia en cada una de las tres ramas es de 5kW y 3kVAr. Calcular:
