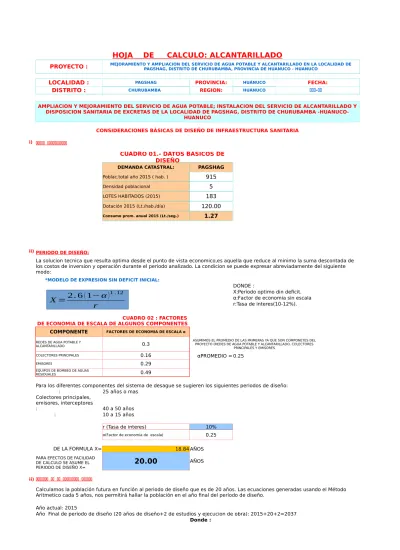

Cálculo de Red de Alcantarillado Tensión Tractiva

(1)

HOJA DE CALCULO: ALCANTARILLADO

PROYECTO :

LOCALIDAD :

PAGSHAG

PROVINCIA:

HUÁNUCO

FECHA:

DISTRITO :

CHURUBAMBA

REGION:

HUÁNUCO

AAA-AA

CONSIDERACIONES BÁSICAS DE DISEÑO DE INFRAESTRUCTURA SANITARIA

i) AAAAA AAAAAAAAAAA

DEMANDA CATASTRAL:

PAGSHAG

Poblac.total año 2015 ( hab. )

915 Densidad poblacional

5 LOTES HABITADOS (2015)

183 Dotación 2015 (Lt./hab./día)

120.00

Consumo prom. anual 2015 (Lt./seg.)

1.27 ii) PERIODO DE DISEÑO:

*MODELO DE EXPRESION SIN DEFICIT INICIAL:

DONDE :

X:Periodo optimo din deficit.

α:Factor de economia sin escala

r:Tasa de interes(10-12%).

COMPONENTE

FACTORES DE ECONOMIA DE ESCALA α

0.3

COLECTORES PRINCIPALES

_0.16

_{αPROMEDIO = 0.25}

EMISORES

_0.29

0.49 Para los diferentes componentes del sistema de desague se sugieren los siguientes periodos de diseño:

25 años o mas

40 a 50 años

10 a 15 años

r (Tasa de interes)

10%

α(Factor de economia de escala)

0.25 DE LA FORMULA X=

18.84 AÑOS

20.00 AÑOS

ii) AAAAAAA AA AA AAAAAAAAA AAAAAA

Año actual: 2015

Año Final de periodo de diseño (20 años de diseño+2 de estudios y ejecucion de obra): 2015+20+2=2037

Donde :

MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN LA LOCALIDAD DE

PAGSHAG, DISTRITO DE CHURUBAMBA, PROVINCIA DE HUANUCO - HUANUCO

AMPLIACION Y MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE; INSTALACION DEL SERVICIO DE ALCANTARILLADO Y

DISPOSICION SANITARIA DE EXCRETAS DE LA LOCALIDAD DE PAGSHAG, DISTRITO DE CHURUBAMBA -HUANUCO-

HUANUCO

CUADRO 01.- DATOS BASICOS DE

DISEÑO

La solucion tecnica que resulta optima desde el punto de vista economico,es aquella que reduce al minimo la suma descontada de

los costos de inversion y operación durante el periodo analizado. La condicion se puede expresar abreviadamente del siguiente

modo:

CUADRO 02 : FACTORES

DE ECONOMIA DE ESCALA DE ALGUNOS COMPONENTES

REDES DE AGUA POTABLE Y ALCANTARILLADO

ASUMIMOS EL PROMEDIO DE LAS PRIMERAS YA QUE SON COMPONETES DEL PROYECTO (REDES DE AGUA POTABLE Y ALCANTARILLADO, COLECTORES

PRINCIPALES Y EMISORES

EQUIPOS DE BOMBEO DE AGUAS RESIDUALES

Colectores secundarios

:

Colectores principales,

emisores, interceptores

:Planta de tratamiento

:

PARA EFECTOS DE FACILIDAD

DE CALCULO SE ASUME EL

PERIODO DE DISEÑO X=

Calculamos la población futura en función al periodo de diseño que es de 20 años. Las ecuaciones generadas usando el Método

Aritmetico cada 5 años, nos permitirá hallar la población en el año final del período de diseño.

X =

2. 6 ( 1− α )

1 .12

r

X =

2. 6 ( 1− α )

1 .12

r

(2)

Pf : Poblacion Futura

Pi : Poblacion Inicial =2015

r : Constante de Crecimiento Aritmetico=1.30 %

t : Tiempo en Años =20 años

CUADRO 03.- CRECIMIENTO POBLACIONAL DE PAGSHAG

AÑO POBLACIÓN (Yi)

2015

915 2020

974 2025

1034

2030

1093

2035

1153

2037

1177

POBLACION 2015

915 POBLACION 2037

1177

iii)

DOTACION Y CONSUMO DE AGUA

Elaboramos el cuadro de Población y consumos Promedio.

CUADRO 04.- DOTACION Y CONSUMO DE AGUA

DEMANDA CATASTRAL:

PAGSHAG

Poblac.total año 2015( hab. )

915 Dotación 2015(Lt./hab./día)

120.00

1.27

915 1,177

120.00

1.63 iv)AAAAAAAAA AA AAAAAAA

a) GASTO MAXIMO DIARIO

COEFICIENTE DE VARIACION DIARIA.K1

Es la relacion existente entre el gasto efectuado en el dia de maximo consumo y el gasto promedio.

Gasto promedio (I2)

GASTOS

% DE VOLUMEN K1 =

Gasto del dia de maximo consumo(I1)

(CONSUMO DIARIO)

Gasto de consumo promedio diario(I2)

El gasto maximo diario representa pues el promedio diario por el coeficiente de variacion diaria, o sea:

Consumo prom. Anual 2015(Lt./seg.)

Poblac. total año 2015

( hab. ) CUANDO ENTRA EN

OPERACIÓN EL PROYECTO

Poblac. total año 2037

( hab. )

Dotación para el año 2037 en

Lt./hab./día

Consumo prom. Anual 2037 (Lt./seg.)

De acuerdo a condiciones de cada ciudad el consumo de agua sufre variaciones diarias determinadas por las estaciones,

costumbres, etc. Lo cual hace determinar dias del año se presenten maximos y minimos consumos,igualmente existen horas en que

se presentan maximos y minimos consumos.

Se define como maximo diario al dia de maximo consumo de una serie de registros observados durante 365 dias de un año. De

acuerdo a las variaciones de todo un año se puede determinar el dia mas critico que nesesariamente tiene que ser satisfecho por el

sistema de agua potable. Este valor, relaciona con el consumo promedio diario permite establecer coeficiente de variacion horaria

K1 = Gasto del dia de maximo consumo(I1)

Pf=Pi∗(1+rt )

20150 2020 2025 2030 2035 2037 200 400 600 800 1,000 1,200 1,400 915 974 1,034 1,093 1,153 1,177

(3)

HOJA DE CALCULO: ALCANTARILLADO

PROYECTO :

LOCALIDAD :

PAGSHAG

PROVINCIA:

HUÁNUCO

FECHA:

DISTRITO :

CHURUBAMBA

REGION:

HUÁNUCO

AAA-AA

MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN LA LOCALIDAD DE

PAGSHAG, DISTRITO DE CHURUBAMBA, PROVINCIA DE HUANUCO - HUANUCO

Qmd = QpxK1

DONDE :

Qmd = Gasto maximo diario expresado en lts/s

Qp = Gasto promedio expresado en Hs/s

(4)

CUADRO 05.-CUADRO DE GASTOS MAXIMO DIARIO

DEMANDA CATASTRAL:

PAGSHAG

1.63 Qmd = QpxK1

2.12 b) GASTO MAXIMO HORARIO

El valor maximo que se tiene durante un dia sera hora de maximo consumo

COEFICIENTE DE VARIACION HORARIA:K2

El coeficiente de variacion horaria se ha determinado que cumple la siguiente relacion:

Gasto del consumo del promedio (I4)

GASTOS

% DE VOLUMEN K2 =

Gasto del consumo de la hora max.(I3)

(CONSUMO HORARIO)

Gasto de consumo del promedio (I4)

El valor de K2 varia entre el 180% y el 250% del gasto promedio (según el tipo de habilitacion )

El gasto maximo horario sera relacionado respecto al gasto promedio,según la siguiente expresion:

Qmh=QpxK2

DONDE :

Qmh= Gasto maximo Horario expresado en lts/s

Qp = Gasto promedio expresado en lts/s

K2= Coeficiente de variacion Horaria que varia entre 1.8-2.5

K2=

1.80 CUADRO 06.-CUADRO DE GASTOS MAXIMO HORARIO

DEMANDA CATASTRAL:

PAGSHAG

1.63 Qmh=QpxK2

2.93 v)

AAAAAA AA AAAAAA AA AAAAAAAAAAAAAA

a) CAUDAL DE CONTRIBUCION DE ALCANTARILLADO (Caudal evacuado por la poblacion) "Qalc" ó "Q1"

Se considerará que el 80% del caudal de agua potable consumida ingresa al sistema de alcantarillado.

Consumo max hor. (Lt./seg.) = Qmh

2.9 **Q1=Qmh*80% (Lt/s)**

2.35 GASTO UNITARIO "qu"

El gasto es el coeficiente utilizado para el calculo de una red de desague y se expresa por metro lineal de tuberia o por metro

cuadrado de area a drenar.

Las determinaciones del caudal unitario sirve para hallar los caudales que aportan cada tramo de colector.

a) En funcion de la longitud de tuberias :

Qu Alc = Qd/L

Donde :

Qu Alc = Gasto unitario (lts/seg-ml)

Qd = Gasto de diseño (lts/seg) =

2.35 L = Longitud total de tuberias (m) =

2578.92

Qu Alc (Lit/s/m) =

0.00091

L/S/ML

b) CAUDAL DE AGUA DE INFILTRACION "Q inf" ó "Q2"

Consumo prom.2037 (Lt./seg.) Qp

K2 = Gasto del consumo de la hora maxima(I3)

Consumo prom.2037 (Lt./seg.) Qp

La cantidad de desague que es recibida por la red no es igual a la cantidad de agua con la que es abastecida la ciudad. Las

causadas que generan esta diferencia son el empleo del agua en : Manufacturacion de diversos alimentos y bebidas, regadio de

jardines y parques,lavado de calles,combate de incendios,alimentacion de calderas,etc.

Asimismo deberá considerarse como contribución al alcantarillado, el agua de infiltración, asumiendo un caudal debidamente justificado en

base a la permeabilidad del suelo en terrenos saturados de agua freáticas y al tipo de tuberías a emplearse, así como el agua de lluvia que

pueda incorporarse por las cámaras de inspección y conexiones domiciliarias.

(5)

HOJA DE CALCULO: ALCANTARILLADO

PROYECTO :

LOCALIDAD :

PAGSHAG

PROVINCIA:

HUÁNUCO

FECHA:

DISTRITO :

CHURUBAMBA

REGION:

HUÁNUCO

AAA-AA

MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN LA LOCALIDAD DE

PAGSHAG, DISTRITO DE CHURUBAMBA, PROVINCIA DE HUANUCO - HUANUCO

CUADRO 08.-CUADRO DE AGUAS DE INFILTRACION

Q inf (L/dia)

20.00000

Consideramos para esta zona una infiltración baja.

GASTO UNITARIO "Qu inf"

a) En funcion de la longitud de tuberias :

Qu-Inf = (Q-inf)/Long

Donde :

Qu-Inf = Gasto unitario (lts/seg-ml)

Q-Inf = Q-Inf/86400 (ls/seg) =

0.0002

L = Longitud total de tuberias (m) =

2578.92

Qu-Inf =

0.000000

_L/S/ML

c) INFILTRACION POR PRECIPITACION PLUVIAL (En buzones) "Qi-LL" ó "Q3"

Son las aguas que ingresan a las tuberias por los Buzones y buzonetas.

CUADRO 09.-CUADRO DE AGUA DE LLUVIAS

DEMANDA CATASTRAL:

PAGSHAG

qi=lts/buzon*dia

_150.00

N° de Buzones

57.00

Qi-LL=qi*N. Buz/86400 (ls/seg)

0.10 GASTO UNITARIO "qu"

a) En funcion de la longitud de tuberias :

Qu-LL = (Qi-LL)/Long

Donde :

qu = Gasto unitario (lts/seg-ml)

Qi-LL=qi*N. Buz/86400 (ls/seg) =

0.10 L = Longitud total de tuberias (m) =

2578.92

Qu-LL =

0.000038

_L/S/ML

D) CAUDAL POR CONEXIONES ERRADAS (Qe)

Este caudal proviene de las conecciones que equivocadamente se hace de las aguas de lluvias domiciliarias y de conecciones clandestinas.

De visistas en campo concideramos que en esta zona no se presentan este tipo de conecciones.

vI)

AAAAAAAAA AA AAA AAAAAAAA

' 'CUADRO 10.-CUADRO DE RESUMEN DE CAUDAL

DEMANDA CATASTRAL: PAGSHAG

Q Alc (Lit/s) =

2.3472

Q inf (L/s)

0.0002

Q-LL (L/s)=

0.0990

Q Diseño (L/s) =

2.4464

Q Diseño: Es el caudal a evacuarse por las tuberias y buzones planteados

'CUADRO 11.-CUADRO DE RESUMEN DE CAUDAL UNITARIO

DEMANDA CATASTRAL: PAGSHAG

Qu Alc (L/s/m) =

0.00091

Qu inf (L/s/m)

_0.00000

Qu-LL (L/s/m) =

0.00004

Qu Diseño (L/s/m)=

0.00095

(6)

Nº DE COLECTOR

TRAMO ALTURA DE BUZON COTA FONDO

BUZON ABAJO BUZON ARRIBA BUZON ABAJO BUZON ARRIBA BUZON ABAJO BUZON ARRIBA BUZON ABAJO

TRAMO I Bz - 25 Bz - 26 45.74 3478.66 3473.19 1.20 1.40 3477.46 3471.79 123.96 Bz - 26 Bz - 27 24.45 3473.19 3472.35 1.40 1.40 3471.79 3470.95 34.36 TRAMO II Bz - 04 Bz - 27 63.30 3478.98 3472.35 1.20 1.40 3477.78 3470.95 107.90 TRAMO III Bz - 27 Bz - 07 27.48 3472.35 3469.45 1.40 1.40 3470.95 3468.05 105.53 Bz - 07 Bz - 28 52.89 3469.45 3467.57 1.40 3.70 3468.05 3463.87 79.03 Bz - 28 Bz - 30 14.95 3467.57 3467.67 3.70 3.90 3463.87 3463.77 6.69 Bz - 30 Bz - 31 43.53 3467.67 3448.23 3.90 3.10 3463.77 3445.13 428.21 Bz - 31 Bz - 33 57.92 3448.23 3428.87 3.10 1.20 3445.13 3427.67 301.45 Bz - 33 Bz - 36 9.80 3428.87 3427.34 1.20 1.40 3427.67 3425.94 176.53 Bz - 36 Bz - 37 18.96 3427.34 3421.61 1.40 1.40 3425.94 3420.21 302.22 TRAMO IV Arranque Bz - 03 32.84 3478.90 3471.36 1.20 1.40 3477.70 3469.96 235.69 Bz - 03 Bz - 06 30.46 3471.36 3466.92 1.40 1.40 3469.96 3465.52 145.76 Bz - 06 Bz - 11 37.91 3466.92 3468.18 1.40 2.90 3465.52 3465.28 6.33 Bz - 11 Bz - 12 46.97 3468.18 3449.94 2.90 2.90 3465.28 3447.04 388.33 Bz - 12 Bz - 16 49.62 3449.94 3435.99 2.90 1.40 3447.04 3434.59 250.91 Bz - 16 Bz - 17 22.34 3435.99 3432.17 1.40 1.40 3434.59 3430.77 170.99 Bz - 17 Bz - 18 20.07 3432.17 3423.84 1.40 1.40 3430.77 3422.44 415.05 TRAMO V Bz - 01 Bz - 43 58.44 3474.57 3462.58 1.20 1.40 3473.37 3461.18 208.59 Bz - 43 Bz - 14 30.79 3462.58 3450.66 1.40 4.40 3461.18 3446.26 484.57 Bz - 14 Bz - 19 51.03 3450.66 3431.91 4.40 1.40 3446.26 3430.51 308.64 Bz - 19 Bz - 46 49.23 3431.91 3422.31 1.40 1.40 3430.51 3420.91 195.00 Bz - 46 Bz - 47 34.47 3422.31 3415.10 1.40 1.40 3420.91 3413.70 209.17 Bz - 47 Bz - 48 59.68 3415.10 3400.23 1.40 1.40 3413.70 3398.83 249.16 TRAMO VI Arranque Bz - 02 57.44 3474.55 3472.02 1.20 1.40 3473.35 3470.62 47.53 Bz - 02 Bz - 03 48.14 3472.02 3471.36 1.40 1.40 3470.62 3469.96 13.71 TRAMO VII Bz - 05 Bz - 03 42.17 3471.99 3471.36 1.20 1.40 3470.79 3469.96 19.68

TRAMO VIII Arranque Bz - 08 34.53 3469.45 3469.53 1.20 1.70 3468.25 3467.83 12.16

Bz - 08 Bz - 09 10.80 3469.53 3468.62 1.70 1.40 3467.83 3467.22 56.48

TRAMO IX Bz - 09 Bz - 06 25.13 3468.62 3466.92 1.40 1.40 3467.22 3465.52 67.65

TRAMO X Bz - 10 Bz - 09 53.16 3469.06 3468.62 1.20 1.40 3467.86 3467.22 12.04

TRAMO XI Bz - 29 Bz - 28 23.81 3465.46 3467.57 1.20 3.70 3464.26 3463.87 16.38

TRAMO XII Arranque Bz - 30 27.77 3469.06 3467.67 1.20 3.90 3467.86 3463.77 147.28

TRAMO XIII Arranque Bz - 11 32.01 3469.06 3468.18 1.20 2.90 3467.86 3465.28 80.60

TRAMO XIV Arranque Bz - 42 46.62 3468.18 3462.65 1.20 1.20 3466.98 3461.45 118.62

Bz - 42 Bz - 43 48.43 3462.65 3462.58 1.20 1.40 3461.45 3461.18 5.58

TRAMO XV

Arranque Bz - 44 45.09 3462.58 3460.81 1.20 1.40 3461.38 3459.41 43.69

Bz - 44 Bz - 45 57.33 3460.81 3435.72 1.40 1.40 3459.41 3434.32 437.64

Bz - 45 Bz - 19 46.39 3435.72 3431.91 1.40 1.40 3434.32 3430.51 82.13

TRAMO XVI Arranque Bz - 15 26.23 3450.66 3448.81 1.20 1.40 3449.46 3447.41 78.15

Bz - 15 Bz - 12 64.25 3448.81 3449.94 1.40 2.90 3447.41 3447.04 5.76

TRAMO XVII Bz - 13 Bz - 12 30.32 3450.72 3449.94 1.20 2.90 3449.52 3447.04 81.79

TRAMO XVIII Arranque Bz - 31 43.89 3450.72 3448.23 1.20 3.10 3449.52 3445.13 100.02

TRAMO XIX Bz - 32 Bz - 31 30.37 3446.70 3448.23 1.20 3.10 3445.50 3445.13 12.18 TRAMO XX Arranque Bz - 20 12.38 3431.91 3430.55 1.20 1.40 3430.71 3429.15 126.01 Bz - 20 Bz - 21 41.27 3430.55 3426.77 1.40 1.40 3429.15 3425.37 91.59 Bz - 21 Bz - 22 19.65 3426.77 3425.29 1.40 1.40 3425.37 3423.89 75.32 Bz - 22 Bz - 18 18.31 3425.29 3423.84 1.40 1.40 3423.89 3422.44 79.19 Bz - 18 Bz - 23 21.58 3423.84 3420.83 1.40 1.40 3422.44 3419.43 139.48 TRAMO XXI Arranque Bz - 34 47.34 3435.99 3432.10 1.20 1.40 3434.79 3430.70 86.40 Bz - 34 Bz - 35 30.88 3432.10 3430.12 1.40 1.40 3430.70 3428.72 64.12 Bz - 35 Bz - 33 23.10 3430.12 3428.87 1.40 1.20 3428.72 3427.67 45.45 TRAMO XXII Bz - 24 Bz - 23 46.79 3424.48 3420.83 1.20 1.40 3423.28 3419.43 82.28 TRAMO XXIII Bz - 37 Bz - 38 51.07 3421.61 3421.28 1.40 1.40 3420.21 3419.88 6.46 Bz - 38 Bz - 23 49.00 3421.28 3420.83 1.40 1.40 3419.88 3419.43 9.18 TRAMO XIV Bz - 23 Bz - 39 14.91 3420.83 3419.71 1.40 1.40 3419.43 3418.31 75.12 Bz - 39 Bz - 40 49.45 3419.71 3417.66 1.40 1.40 3418.31 3416.26 41.46 Bz - 40 Bz - 41 19.11 3417.66 3416.23 1.40 1.40 3416.26 3414.83 74.83 Bz - 41 Bz - 47 17.20 3416.23 3415.10 1.40 1.40 3414.83 3413.70 65.70 TRAMO XXV Bz - 49 Bz - 50 50.15 3403.66 3401.83 1.20 1.40 3402.46 3400.43 40.48 Bz - 50 Bz - 48 18.67 3401.83 3400.23 1.40 1.40 3400.43 3398.83 85.70 TRAMO XXVI Bz - 48 Bz - 51 49.61 3400.23 3397.46 1.40 1.40 3398.83 3396.06 55.84 Bz - 51 Bz - 52 55.64 3397.46 3383.47 1.40 1.40 3396.06 3382.07 251.44

DATOS GEOMETRICOS DE LOS BUZONES Y TUBERIAS EN LOS DIFERENTES TRAMOS DEL SISTEMA DE ALCANTARILLADO DE LA LOCALIDAD DE UTAO

LONGITUD DE BUZON A BUZON

COTA TERRENO

(COTA DE TAPA) PENDIENTE DEL

TRAMO (m/Km) BUZON

(7)

TRAMO XXVI Bz - 52 Bz - 53 70.96 3383.47 3372.76 1.40 2.20 3382.07 3370.56 162.20 Bz - 53 Bz - 54 45.62 3372.76 3353.47 2.20 6.10 3370.56 3347.37 508.33 Bz - 54 Bz - 55 46.01 3353.47 3330.55 6.10 6.55 3347.37 3324.00 507.93 Bz - 55 Bz - 56 48.09 3330.55 3316.61 6.55 7.45 3324.00 3309.16 308.59 Bz - 56 Bz - 57 49.50 3316.61 3295.19 7.45 1.40 3309.16 3293.79 310.51

TRAMO XXVII Bz - 57 PLANTA 5.88 3295.19 3292.00 1.40 0.00 3293.79 3292.00 304.42

(8)

CALCULO HIDRAULICO PARA UN SISTEMA DE ALCANTARILLADO SEPARATIVO POR EL METODO DE GASTO DE DISTRIBUCION EN MARCHA

CAUDAL DE DESAGUE : 2.446 L/s LONGITUD TOTAL : 2578.92m CAUDAL UNITARIO: 0.00095 L/s/m

CALCULO DE LOS CAUDALES

Nº DE COLECTOR TRAMO/RAMAL

TRAMO

RAMALES QUE APORTAN CAUDAL APORTANTE (Q) CAUDAL INICIAL CAUDAL FINAL BUZON ARRIBA BUZON ABAJO

TRAMO I 1 Bz - 25 Bz - 26 45.74 0.04339 0 0.043389 2 Bz - 26 Bz - 27 24.45 0.02319 0.04338943 0.066583 TRAMO II 3 Bz - 04 Bz - 27 63.30 0.06005 0 0.060047 TRAMO III 4 Bz - 27 Bz - 07 27.48 0.02607 Acumulado de 2 y 3 0.06658295 0.060047 0.12662998 0.152698 5 Bz - 07 Bz - 28 52.89 0.05017 0.15269778 0.202870 6 Bz - 28 Bz - 30 14.95 0.01418 Acumulado de 31 0.02259 0.22546 0.239638 7 Bz - 30 Bz - 31 43.53 0.04129 Acumulado de 32 0.02634 0.26598 0.307274 8 Bz - 31 Bz - 33 57.92 0.05494 Acumulado de 42 y 43 0.04163 0.02881 0.37772 0.432661 9 Bz - 33 Bz - 36 9.80 0.00930 Acumulado de 51 0.09611 0.52877 0.538071 10 Bz - 36 Bz - 37 18.96 0.01799 0.53807 0.556056 TRAMO IV 11 Arranque Bz - 03 32.84 0.03115 0 0.031152 12 Bz - 03 Bz - 06 30.46 0.02889 Acumulado de 25 y 26 0.10015 0.04000 0.17131 0.200204 13 Bz - 06 Bz - 11 37.91 0.03596 Acumulado de 29 0.11727 0.31747 0.353433 14 Bz - 11 Bz - 12 46.97 0.04456 Acumulado de 33 0.03037 0.38380 0.428354 15 Bz - 12 Bz - 16 49.62 0.04707 Acumulado de 40 y 41 0.08583 0.02876 0.54295 0.590017 16 Bz - 16 Bz - 17 22.34 0.02119 0.59002 0.611209 17 Bz - 17 Bz - 18 20.07 0.01904 0.61121 0.630247 TRAMO V 18 Bz - 01 Bz - 43 58.44 0.05544 0 0.055437 19 Bz - 43 Bz - 14 30.79 0.02921 Acumulado de 35 0.09017 0.14560 0.174810 20 Bz - 14 Bz - 19 51.03 0.04841 0.17481 0.223217 21 Bz - 19 Bz - 46 49.23 0.04670 Acumulado de 38 0.14116268 0.36438 0.411080 22 Bz - 46 Bz - 47 34.47 0.03270 0.41108 0.443779 23 Bz - 47 Bz - 48 59.68 0.05661 Acumulado de 58 1.52849 1.97226 2.028878 TRAMO VI 24 Arranque Bz - 02 57.44 0.05449 0 0.054488 25 Bz - 02 Bz - 03 48.14 0.04567 0.05449 0.100154 TRAMO VII 26 Bz - 05 Bz - 03 42.17 0.04000 0 0.040003

TRAMO VIII 27 Arranque Bz - 08 34.53 0.03276 0 0.032756

28 Bz - 08 Bz - 09 10.80 0.01024 0.03276 0.043001

TRAMO IX 29 Bz - 09 Bz - 06 25.13 0.02384 Acumulado de 28 y 30 0.04300 0.05043 0.09343 0.117267

TRAMO X 30 Bz - 10 Bz - 09 53.16 0.05043 0 0.050428

TRAMO XI 31 Bz - 29 Bz - 28 23.81 0.02259 0 0.022586

TRAMO XII 32 Arranque Bz - 30 27.77 0.02634 0 0.026343

TRAMO XIII 33 Arranque Bz - 11 32.01 0.03037 0 0.030365

TRAMO XIV 34 Arranque Bz - 42 46.62 0.04422 0 0.044224

35 Bz - 42 Bz - 43 48.43 0.04594 0.04422 0.090165

TRAMO XV

36 Arranque Bz - 44 45.09 0.04277 0 0.042773

37 Bz - 44 Bz - 45 57.33 0.05438 0.04277 0.097157

38 Bz - 45 Bz - 19 46.39 0.04401 0.09716 0.141163

TRAMO XVI 39 Arranque Bz - 15 26.23 0.02488 0 0.024882

40 Bz - 15 Bz - 12 64.25 0.06095 0.02488 0.085830

TRAMO XVII 41 Bz - 13 Bz - 12 _30.32 _0.02876 ₀ _0.028762

TRAMO XVIII 42 Arranque Bz - 31 _43.89 _0.04163 ₀ _0.041635

TRAMO XIX 43 Bz - 32 Bz - 31 30.37 0.02881 0 0.028809 TRAMO XX 44 Arranque Bz - 20 12.38 0.01174 0 0.011744 45 Bz - 20 Bz - 21 41.27 0.03915 0.01174 0.050893 46 Bz - 21 Bz - 22 19.65 0.01864 0.05089 0.069533 47 Bz - 22 Bz - 18 18.31 0.01737 0.06953313 0.086902 48 Bz - 18 Bz - 23 21.58 0.02047 Acumulado de 17 0.63025 0.71715 0.737620 TRAMO XXI 49 Arranque Bz - 34 47.34 0.04491 0 0.044907 50 Bz - 34 Bz - 35 30.88 0.02929 0.04491 0.074200 51 Bz - 35 Bz - 33 23.10 0.02191 0.07420 0.096113 TRAMO XXII 52 Bz - 24 Bz - 23 _46.79 _0.04439 ₀ _0.044385 TRAMO XXIII 53 Bz - 37 Bz - 38 51.07 0.04845 0.55606 0.604502 54 Bz - 38 Bz - 23 49.00 0.04648 0.60450 0.650984 TRAMO XXIV 55 Bz - 23 Bz - 39 14.91 0.01414 Acumulado de 48, 52 y 54 0.73762 0.04439 0.65098 1.43299 1.447133 56 Bz - 39 Bz - 40 49.45 0.04691 1.44713 1.494042 57 Bz - 40 Bz - 41 19.11 0.01813 1.49404 1.512170 58 Bz - 41 Bz - 47 17.20 0.01632 1.51217 1.528486 TRAMO XXV 59 Bz - 49 Bz - 50 50.15 0.04757 0 0.047573 LONGITUD DE BUZON A BUZON CAUDAL DE APORTE DEL TRAMO

(9)

TRAMO XXV 60 Bz - 50 Bz - 48 18.67 0.01771 0.04757 0.065283 TRAMO XXVI 61 Bz - 48 Bz - 51 49.61 0.04706 Acumulado de 23 y 60 2.02888 0.06528 2.09416 2.141222 62 Bz - 51 Bz - 52 55.64 0.05278 2.14122191 2.194003 63 Bz - 52 Bz - 53 70.96 0.06731 2.19400 2.261316 64 Bz - 53 Bz - 54 45.62 0.04328 2.26132 2.304592 65 Bz - 54 Bz - 55 46.01 0.04365 2.30459 2.348237 66 Bz - 55 Bz - 56 48.09 0.04562 2.34823712 2.393856 67 Bz - 56 Bz - 57 49.50 0.04696 2.39385578 2.440812 68 Bz - 57 PLANTA _5.88 _0.00558 _2.44081199 _2.446390 2578.92 TRAMO XXVII

(10)

CAUDAL DE DESAGUE : 2.45 L/S VELOCIDAD MINIMA: 0.50 m/s

LONGITUD TOTAL : 2578.92 ML VELOCIDAD MAXIMA: 5.00 m/s

CAUDAL UNITARIO: 0.0009 L/S/M TENSIÓN TRACTIVA MINIMA: 1Pa= 0.102 kg/m2

1.50 L/S COEFICIENTE DE MANING n: 0.013

TENSION TRACTIVA 1 TENSION TRACTIVA 2

Nº DE COLECTOR

TRAMO COTA FONDO

DIAMETRO (mm) AREA PERIMETRO RADIO HIDRAULICO VELOCIDAD BUZON ARRIBA BUZON ABAJO

TRAMO I 1 Bz - 25 Bz - 26 45.74 3477.46 3471.79 123.96 0.000000 0.043389 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.59 OK 0.219 OK 2 Bz - 26 Bz - 27 24.45 3471.79 3470.95 34.36 0.043389 0.066583 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.89 OK 0.219 OK TRAMO II 3 Bz - 04 Bz - 27 63.30 3477.78 3470.95 107.90 0.000000 0.060047 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.35 OK 0.219 OK TRAMO III 4 Bz - 27 Bz - 07 27.48 3470.95 3468.05 105.53 0.126630 0.152698 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.31 OK 0.219 OK 5 Bz - 07 Bz - 28 52.89 3468.05 3463.87 79.03 0.152698 0.202870 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.87 OK 0.219 OK 6 Bz - 28 Bz - 30 14.95 3463.87 3463.77 6.69 0.225456 0.239638 1.50 4.546 OK 110 0.75 0.008 0.230 0.033 3.42 0.65 OK 0.151 OK 7 Bz - 30 Bz - 31 43.53 3463.77 3445.13 428.21 0.265981 0.307274 1.50 4.546 OK 110 0.5 0.005 0.173 0.028 3.12 4.59 OK 0.125 OK 8 Bz - 31 Bz - 33 57.92 3445.13 3427.67 301.45 0.377718 0.432661 1.50 4.546 OK 160 0.5 0.010 0.251 0.040 3.76 4.94 OK 0.182 OK 9 Bz - 33 Bz - 36 9.80 3427.67 3425.94 176.53 0.528774 0.538071 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 4.28 OK 0.219 OK 10 Bz - 36 Bz - 37 18.96 3425.94 3420.21 302.22 0.538071 0.556056 1.50 4.546 OK 160 0.5 0.010 0.251 0.040 3.76 4.95 OK 0.182 OK TRAMO IV 11 Arranque Bz - 03 32.84 3477.70 3469.96 235.69 0.000000 0.031152 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 4.95 OK 0.219 OK 12 Bz - 03 Bz - 06 30.46 3469.96 3465.52 145.76 0.171310 0.200204 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.89 OK 0.219 OK 13 Bz - 06 Bz - 11 37.91 3465.52 3465.28 6.33 0.317471 0.353433 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 0.81 OK 0.219 OK 14 Bz - 11 Bz - 12 46.97 3465.28 3447.04 388.33 0.383798 0.428354 1.50 4.546 OK 110 0.5 0.005 0.173 0.028 3.12 4.37 OK 0.125 OK 15 Bz - 12 Bz - 16 49.62 3447.04 3434.59 250.91 0.542947 0.590017 1.50 4.546 OK 160 0.5 0.010 0.251 0.040 3.76 4.51 OK 0.182 OK 16 Bz - 16 Bz - 17 22.34 3434.59 3430.77 170.99 0.590017 0.611209 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 4.22 OK 0.219 OK 17 Bz - 17 Bz - 18 20.07 3430.77 3422.44 415.05 0.611209 0.630247 1.50 4.546 OK 110 0.5 0.005 0.173 0.028 3.12 4.52 OK 0.125 OK OBS: Segun el RNE se debe corroborar con la metodologia de Tension Tractiva; para el cual se realizan los procedimientos coprrespondientes y se llega a conclusiones satisfactorias, como en los cuadros correspondientes a

TENSION TRACTIVA N.1 Y TENSION TRACTIVA N. 2

CAUDAL MINIMO EN CADA TRAMO (RNE):

TRAMO/RAM

AL BUZON A BUZONLONGITUD DE PENDIENTE DEL TRAMO (m/Km) CAUDAL INICIA L/s. (Qi) CAUDAL FINAL L/s. (Qf)

Q min L/s. (Con respecto a Qi) PEND. MIN. (m/Km) RESULTAD

O ALTURA DE AGUA (%DIAMETRO) VELOCIDAD CRITCA VERIFICACIÓN DE VELOCIDAD TENSIÓN TRACTIVA MEDIA (KG/M2) VERIFICACIÓN DE TENSIÓN TRACTIVA BUZON ARRIBA BUZON ABAJO

(11)

HOJA DE CALCULO: ALCANTARILLADO

PROYECTO :

LOCALIDAD : PAGSHAG PROVINCIA: HUÁNUCO FECHA:

DISTRITO : CHURUBAMBA REGION: HUÁNUCO AAA-AA

MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN LA LOCALIDAD DE PAGSHAG, DISTRITO DE CHURUBAMBA, PROVINCIA DE HUANUCO - HUANUCO

OBS: Segun el RNE se debe corroborar con la metodologia de Tension Tractiva; para el cual se realizan los procedimientos coprrespondientes y se llega a conclusiones satisfactorias, como en los cuadros correspondientes a TENSION TRACTIVA N.1 Y TENSION TRACTIVA N. 2

CAUDAL MINIMO EN CADA TRAMO (RNE): TRAMO V 18 Bz - 01 Bz - 43 58.44 3473.37 3461.18 208.59 0.000000 0.055437 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 4.66 OK 0.219 OK 19 Bz - 43 Bz - 14 30.79 3461.18 3446.26 484.57 0.145602 0.174810 1.50 4.546 OK 110 0.5 0.005 0.173 0.028 3.12 4.88 OK 0.125 OK 20 Bz - 14 Bz - 19 51.03 3446.26 3430.51 308.64 0.174810 0.223217 1.50 4.546 OK 160 0.5 0.010 0.251 0.040 3.76 5.00 OK 0.182 OK 21 Bz - 19 Bz - 46 49.23 3430.51 3420.91 195.00 0.364380 0.411080 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 4.50 OK 0.219 OK 22 Bz - 46 Bz - 47 34.47 3420.91 3413.70 209.17 0.411080 0.443779 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 4.66 OK 0.219 OK 23 Bz - 47 Bz - 48 59.68 3413.70 3398.83 249.16 1.972265 2.028878 1.97 3.997 OK 160 0.5 0.010 0.251 0.040 3.76 4.49 OK 0.160 OK TRAMO VI 24 Arranque Bz - 02 57.44 3473.35 3470.62 47.53 0.000000 0.054488 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.22 OK 0.219 OK 25 Bz - 02 Bz - 03 48.14 3470.62 3469.96 13.71 0.054488 0.100154 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.19 OK 0.219 OK TRAMO VII 26 Bz - 05 Bz - 03 42.17 3470.79 3469.96 19.68 0.000000 0.040003 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.43 OK 0.219 OK TRAMO VIII 27 Arranque Bz - 08 34.53 3468.25 3467.83 12.16 0.000000 0.032756 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.12 OK 0.219 OK

28 Bz - 08 Bz - 09 10.80 3467.83 3467.22 56.48 0.032756 0.043001 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.42 OK 0.219 OK TRAMO IX 29 Bz - 09 Bz - 06 25.13 3467.22 3465.52 67.65 0.093429 0.117267 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.65 OK 0.219 OK TRAMO X 30 Bz - 10 Bz - 09 53.16 3467.86 3467.22 12.04 0.000000 0.050428 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.12 OK 0.219 OK TRAMO XI 31 Bz - 29 Bz - 28 23.81 3464.26 3463.87 16.38 0.000000 0.022586 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.31 OK 0.219 OK TRAMO XII 32 Arranque Bz - 30 27.77 3467.86 3463.77 147.28 0.000000 0.026343 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.91 OK 0.219 OK TRAMO XIII 33 Arranque Bz - 11 32.01 3467.86 3465.28 80.60 0.000000 0.030365 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.90 OK 0.219 OK TRAMO XIV 34 Arranque Bz - 42 46.62 3466.98 3461.45 118.62 0.000000 0.044224 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.51 OK 0.219 OK

35 Bz - 42 Bz - 43 48.43 3461.45 3461.18 5.58 0.044224 0.090165 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 0.76 OK 0.219 OK TRAMO XV

36 Arranque Bz - 44 45.09 3461.38 3459.41 43.69 0.000000 0.042773 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.13 OK 0.219 OK

37 Bz - 44 Bz - 45 57.33 3459.41 3434.32 437.64 0.042773 0.097157 1.50 4.546 OK 110 0.5 0.005 0.173 0.028 3.12 4.64 OK 0.125 OK

38 Bz - 45 Bz - 19 46.39 3434.32 3430.51 82.13 0.097157 0.141163 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.92 OK 0.219 OK TRAMO XVI 39 Arranque Bz - 15 26.23 3449.46 3447.41 78.15 0.000000 0.024882 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.85 OK 0.219 OK

40 Bz - 15 Bz - 12 64.25 3447.41 3447.04 5.76 0.024882 0.085830 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 0.77 OK 0.219 OK TRAMO XVII 41 Bz - 13 Bz - 12 30.32 3449.52 3447.04 81.79 0.000000 0.028762 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.92 OK 0.219 OK TRAMO XVIII 42 Arranque Bz - 31 43.89 3449.52 3445.13 100.02 0.000000 0.041635 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.23 OK 0.219 OK TRAMO XIX 43 Bz - 32 Bz - 31 30.37 3445.50 3445.13 12.18 0.000000 0.028809 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 1.13 OK 0.219 OK TRAMO XX

(12)

CAUDAL MINIMO EN CADA TRAMO (RNE): TRAMO XX 45 Bz - 20 Bz - 21 41.27 3429.15 3425.37 91.59 0.011744 0.050893 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.09 OK 0.219 OK 46 Bz - 21 Bz - 22 19.65 3425.37 3423.89 75.32 0.050893 0.069533 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.80 OK 0.219 OK 47 Bz - 22 Bz - 18 18.31 3423.89 3422.44 79.19 0.069533 0.086902 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.87 OK 0.219 OK 48 Bz - 18 Bz - 23 21.58 3422.44 3419.43 139.48 0.717149 0.737620 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.81 OK 0.219 OK

(13)

HOJA DE CALCULO: ALCANTARILLADO

PROYECTO :

LOCALIDAD : PAGSHAG PROVINCIA: HUÁNUCO FECHA:

DISTRITO : CHURUBAMBA REGION: HUÁNUCO AAA-AA

MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN LA LOCALIDAD DE PAGSHAG, DISTRITO DE CHURUBAMBA, PROVINCIA DE HUANUCO - HUANUCO

CAUDAL MINIMO EN CADA TRAMO (RNE): TRAMO XXI 49 Arranque Bz - 34 47.34 3434.79 3430.70 86.40 0.000000 0.044907 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 3.00 OK 0.219 OK 50 Bz - 34 Bz - 35 30.88 3430.70 3428.72 64.12 0.044907 0.074200 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.58 OK 0.219 OK 51 Bz - 35 Bz - 33 23.10 3428.72 3427.67 45.45 0.074200 0.096113 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.17 OK 0.219 OK TRAMO XXII 52 Bz - 24 Bz - 23 46.79 3423.28 3419.43 82.28 0.000000 0.044385 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.93 OK 0.219 OK TRAMO XXIII 53 Bz - 37 Bz - 38 51.07 3420.21 3419.88 6.46 0.556056 0.604502 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 0.82 OK 0.219 OK 54 Bz - 38 Bz - 23 49.00 3419.88 3419.43 9.18 0.604502 0.650984 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 0.98 OK 0.219 OK TRAMO XXIV 55 Bz - 23 Bz - 39 14.91 3419.43 3418.31 75.12 1.432990 1.447133 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.79 OK 0.219 OK 56 Bz - 39 Bz - 40 49.45 3418.31 3416.26 41.46 1.447133 1.494042 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.08 OK 0.219 OK 57 Bz - 40 Bz - 41 19.11 3416.26 3414.83 74.83 1.494042 1.512170 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.79 OK 0.219 OK 58 Bz - 41 Bz - 47 17.20 3414.83 3413.70 65.70 1.512170 1.528486 1.51 4.528 OK 160 0.75 0.016 0.335 0.048 4.13 2.61 OK 0.219 OK TRAMO XXV 59 Bz - 49 Bz - 50 50.15 3402.46 3400.43 40.48 0.000000 0.047573 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.05 OK 0.219 OK 60 Bz - 50 Bz - 48 18.67 3400.43 3398.83 85.70 0.047573 0.065283 1.50 4.546 OK 160 0.75 0.016 0.335 0.048 4.13 2.99 OK 0.219 OK TRAMO XXVI 61 Bz - 48 Bz - 51 49.61 3398.83 3396.06 55.84 2.094161 2.141222 2.09 3.886 OK 160 0.75 0.016 0.335 0.048 4.13 2.41 OK 0.188 OK 62 Bz - 51 Bz - 52 55.64 3396.06 3382.07 251.44 2.141222 2.194003 2.14 3.845 OK 160 0.5 0.010 0.251 0.040 3.76 4.51 OK 0.154 OK 63 Bz - 52 Bz - 53 70.96 3382.07 3370.56 162.20 2.194003 2.261316 2.19 3.802 OK 160 0.75 0.016 0.335 0.048 4.13 4.11 OK 0.184 OK 64 Bz - 53 Bz - 54 45.62 3370.56 3347.37 508.33 2.261316 2.304592 2.26 3.748 OK 110 0.5 0.005 0.173 0.028 3.12 5.00 OK 0.103 OK 65 Bz - 54 Bz - 55 46.01 3347.37 3324.00 507.93 2.304592 2.348237 2.30 3.715 OK 110 0.5 0.005 0.173 0.028 3.12 4.99 OK 0.102 OK 66 Bz - 55 Bz - 56 48.09 3324.00 3309.16 308.59 2.348237 2.393856 2.35 3.682 OK 160 0.5 0.010 0.251 0.040 3.76 5.00 OK 0.147 OK 67 Bz - 56 Bz - 57 49.50 3309.16 3293.79 310.51 2.393856 2.440812 2.39 3.649 OK 110 0.75 0.008 0.230 0.033 3.42 4.43 OK 0.121 OK TRAMO XXVII 68 Bz - 57 PLANTA 5.88 3293.79 3292.00 304.42 2.440812 2.446390 2.44 3.616 OK 160 0.5 0.010 0.251 0.040 3.76 4.96 OK 0.145 OK
