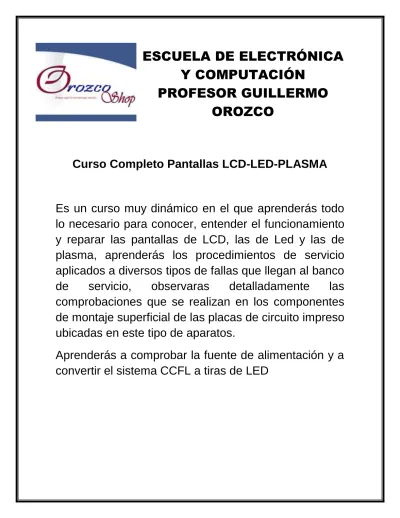

ESCUELA DE ELECTRÓNICA Y COMPUTACIÓN PROFESOR GUILLERMO OROZCO

ESCUELA DE ELECTRÓNICA

Y COMPUTACIÓN

PROFESOR GUILLERMO

OROZCO

Curso Completo Pantallas LCD-LED-PLASMA

Es un curso muy dinámico en el que aprenderás todo

lo necesario para conocer, entender el funcionamiento

y reparar las pantallas de LCD, las de Led y las de

plasma, aprenderás los procedimientos de servicio

aplicados a diversos tipos de fallas que llegan al banco

de

servicio,

observaras

detalladamente

las

comprobaciones que se realizan en los componentes

de montaje superficial de las placas de circuito impreso

ubicadas en este tipo de aparatos.

Aprenderás a comprobar la fuente de alimentación y a

convertir el sistema CCFL a tiras de LED

Curso Completo Pantallas

LCD-LED-PLASMA

Video 1

 Partes Principales que conforman un TV LCD

 El backlight la iluminación por LED

 Tarjetas que se encuentran en las pantallas LCD

 Lista de instrumentos básicos para el servicio

Video 2

 Análisis de falla en una pantalla Samsung modelo LN32C540F2DXZX

 Generando el procedimiento simple adecuado para el servicio

 Explicación paso a paso de cómo debemos trabajar una pantalla como

la que mostramos en este vídeo cuando no enciende y solamente se observa el led de stand by

 Cuidados y precauciones al manipular las tarjetas del aparato y sus

enfriadores

 Procedimiento detallado paso a paso para resolver la falla cuando el

aparato no enciende

 Toma de decisiones rápidas que van de la mano con el procedimiento

 Medición de Voltaje en el capacitor Principal del circuito PFC

 Comparando las mediciones con otra pantalla en otra marca en la que

Curso Completo Pantallas

LCD-LED-PLASMA

Video 3

 Procedimiento para retirar la tarjeta fuente de alimentación sin dañar

al aparato

 Precauciones para realizar la descarga de voltajes de la tarjeta fuente

de alimentación

 Limpieza de las zapatas o conexiones para la conexión de tierra en la

fuente de alimentación

 Inspección con multímetro en una placa fuente para Sharp que recibió

descarga

 Medición de voltajes en la salida de la placa fuente de alimentación

utilizando diagrama esquemático

 Solución de falla para Pantalla Samsung LN32C540F2DXZX

 Comprobaciones básicas en una fuente de alimentación de pantalla

Sharp que recibió una descarga eléctrica y tiene cortó circuito en el conmutador principal

Video 4

 Muestra de falla típica en pantalla LCD Sony KDL- 32M3000 cuando

está la imagen en cámara lenta

Curso Completo Pantallas

LCD-LED-PLASMA

 Desensamble para llegar al panel LCD y realizar comprobaciones con

la pantalla encendida

 Procedimiento de servicio para reparar la pista dañada en el panel

LCD

 Medición del voltaje VDN en la tarjeta T-Con

 Comprobación de funcionamiento al finalizar el servicio

 Solución de falla en el display LCD sin realizar su cambio

Video 5

 Muestra de falla en una pantalla Led de 32" marca Sharp

 Procedimiento de diagnóstico cuando la pantalla no enciende pero si

encienden los leds

 Medición de voltajes de la fuente de alimentación sin utilizar diagrama

y sin tener información técnica

 Servicio de rutina para los flexores o membranas de la tarjeta T-Con

 Aislamiento de las conexiones para encontrar la falla

 Inspección visual en la tarjeta del display

 Diagnóstico de falla cuando solo tenemos sonido y no tenemos

Curso Completo Pantallas

LCD-LED-PLASMA

Video 6

 Revisando una pantalla marca Viore de 26 pulgadas que no enciende

ni el led de stand by

 Inspección visual, limpieza retirando el polvo solo con brocha y sin

utilizar aire comprimido

 Revisión de capacitores de salida de voltaje en la fuente de

alimentación conmutada utilizando el capacitómetro

 Reemplazo de capacitores electrolíticos en la salida de la fuente de

alimentación

 Mediciones de voltaje en el conector de salida fuente para averiguar

cuál es tierra, cual es salida de stand by, salida para Main, salida para invertir y determinar en qué pin recibe la orden de encendido

 Comprobación del funcionamiento y medición de voltajes después de

la reparación de la pantalla

 Muestra de cómo distinguir o diferenciar una pantalla de Plasma de

una LCD-LED

 Demostración de placas de una pantalla de plasma

 Recomendaciones previas al servicio

 Encontrando conectores para realizar próximamente el cambio de

Curso Completo Pantallas

LCD-LED-PLASMA

Video 7

 Revisando una pantalla marca Philips de 32 pulgadas 32PFL3403D que

no enciende el led de stand by pero se escucha el clic del relevador

 Identificación de conectores y terminales de los conectores en la

salida de la fuente de alimentación

 La orden de encendido activando a la fuente principal sin utilizar la

placa main

 Medición de voltaje de AC en la entrada del puente rectificador solo

activando a la fuente con orden de encendido falsa ps-on

 Medición de voltaje de DC en la salida del puente rectificador solo

activando a la fuente con orden de encendido falsa ps-on

 Medición del voltaje PFC en el capacitor principal

 Observando un arqueo debajo del transformador chopper

 Reparación del transformador chopper con arco eléctrico en su

terminal

 Revisión y medición de voltajes de salida de la fuente después de

reparar el transformador chopper

 Comprobación de funcionamiento después del servicio

Curso Completo Pantallas

LCD-LED-PLASMA

Video 8

 Explicación de las salidas y entradas de la fuente para LCD

preparándonos para cambiar lámparas por led

 Elaboración de esquemas y puntos de funcionamiento pasó a paso

para fuente y para invertir

 Explicación de las órdenes de encendido power on (PS-ON) y back

ligth on (BL-ON) y su relación con la tarjeta main

 Explicación básica de la protección BL- Error en el esquema general

 Cómo saber si el display está dando su imagen aunque el back ligth

no se ilumine por daño en invertir o falta de lámparas

 Cómo identificar cuando una pantalla LCD convencional lleva circuito

de protección para el invertir

 Medición del voltaje de salida a 24VCD para inversor con carga falsa

para determinar si funciona la fuente sin protecciones para instalar nuestras tiras de led y cambiar el sistema de lámparas por leds

 Reparación de pantalla LCD Toshiba de 46 pulgadas modelo

46XV648U que no enciende y no tiene voltaje de stand by

 Aplicación del procedimiento de servicio que seguimos en el curso

para detectar su falla

 Mediciones de voltaje en los conectores de salida y en el puente de

diodos con la falla presente en la fuente

 Encontrando y resolviendo la falla, midiendo los voltajes, aplicando

orden de encendido falsa y finalmente colocando la placa en su lugar para dejar la pantalla funcionando en la casa del cliente

Curso Completo Pantallas

LCD-LED-PLASMA

Video 9

 Reparación de pantalla de Plasma Samsung de 42 pulgadas modelo

PL42C450B1DXZX

 Conociendo las tarjetas Y-SUS, X-SUS, Buffer, Fuente de poder

 El display de plasma PDP y los voltajes que necesita para funcionar

 El voltaje Va y el voltaje VS

 Como determinar si el problema de que no enciende la pantalla se

encuentra en la fuente o en otra placa ajena a la fuente

 Recomendaciones al trabajar con pantallas de plasma, detalles que

debemos observar en la tarjeta buffer

 Mediciones de voltaje Va y VS sobre la fuente de alimentacion

 Como determinar un corto circuito en la tarjeta Y-SUS y X-SUS

 Las matrículas de los transistores IGBT y los números de placa o

tarjeta de Samsung

 Encontrando tarjetas de Samsung en Pantalla marca ATVIO propiedad

de Wal-Mart

 Revisión procedimiento de diagnóstico y reparación de pantalla de

plasma Samsung PL42C450B1DXZX

 Comprobación de funcionamiento y conclusiones del servicio

Video 10

 Revisando una pantalla TOSHIBA 23HLV87 1° parte.

 Enciende brilla y se le va la imagen quedando solamente el sonido.

 Revisión de rutina para la fuente principal determinando que se

encuentra en buen estado, iniciamos comprobaciones de rutina que corresponden a la fuente inverter.

 El conector LVDS y sus cables, como retirarlos de la T-CON sin

dañarlos.

 Analizando el inversor y su forma de trabajo, tips para no cometer

errores, encontrar fusibles abiertos en el inversor.

 Analizando los puntos de conexión de la placa del inversor para

aprender a seguir sus pistas por ambos lados y comprobación de continuidad con el multímetro entre las caras de la placa.

 Analizando la estructura del inversor y sus componentes principales,

Curso Completo Pantallas

LCD-LED-PLASMA

como debe de trabajar el inverter para convertir el voltaje directo de la fuente principal en voltaje alterno para las lámparas CCFL.

 Probabilidades y motivos por los cuales encontramos dañados los

fusibles de montaje superficial en la placa inverter.

 Medición de voltaje que llegue al inversor y las principales matrículas

de los circuitos integrados de en este modelo.

 ¿Qué significa la protección en el invertir, porqué decimos que el

inversor se encuentra en protección?

 Revisión física de las lámparas CCFL.

Video 11

 Revisando Pantalla Toshiba 23HLV87 segunda parte.

 Procedimiento que debemos realizar cuando se protege el inversor

pasó a paso explicación detallada.

 Comentamos las posibilidades para encontrar el origen de la falla ya

sea en lámparas o en inversor.

 Lista de actividades que debemos que debemos realizar para retirar la

protección del inversor.

 Como identificar los conmutadores, los comparadores y el oscilador.

 Explicando la función de los comparadores, osciladores,

conmutadores, transformadores.

 El circuito integrado OZ964, LM324 y LM339.

 Los transistores mosfet P2804ND5G

 Comprobaciones de rutina antes de pretender engañar al sistema

 Comprobaciones con el multímetro en algunos componentes de

montaje superficial del inverter.

 Explicación de la relación entre los componentes involucrados en la

Curso Completo Pantallas

LCD-LED-PLASMA

Video 12

 Reparación Pantalla TOSHIBA 23HLV87 tercera y última parte.

 El circuito integrado OZ964 y sus comprobaciones de tierra,

alimentación, pulsos de salida y soft start arranque suave.

 Explicación de funcionamiento del circuito integrado OZ964 y sus

comprobaciones de rutina según sus terminales.

 Ubicando y marcando los test points para la comprobación del OZ964.

 Revisión y medición del SST y VDDA con falla en inverter antes,

durante después del encendido momentáneo de las lámparas.

 Demostración práctica del engaño al sistema SST provocando el

encendido parcial de las lámparas y permitiéndonos determinar si tenemos daño en el inversor.

 Tres maneras posibles para engañar al SST.

 Como engañar al comparador y al CTiming del OZ964 y provocar el

encendido forzado de las lámparas sin protección.

 Comprobación de la oscilación utilizando el osciloscopio en las

salidas del OZ964 que van a los conmutadores de balastra inverter.

 Ensamble del Back Light y reparación del sistema inverter con engaño

y desactivación de la protección finalizando la reparación de la pantalla.

 Comprobaciones finales de funcionamiento del equipo.

Video 13

 Revisando una fuente de alimentación para pantalla de Plasma marca

Samsung modelo BN44-0273A que ha sido intervenida, encontrando los componentes de la entrada de AC y siguiendo sus pistas para entender la forma en que debe de trabajar al conectarla a la red.

 Comparando la fuente de la pantalla de plasma Samsung con una

fuente para pantalla LCD de marca Sony modelo A1169591F, 1-869-027-12 ubicando los mismos puntos de prueba y haciendo el mismo seguimiento de pistas para entender su forma de trabajo al conectarse a la red

 Ejercicio dirigido para seguimiento de pistas utilizando fotografías de

Curso Completo Pantallas

LCD-LED-PLASMA

 El varistor de entrada de AC y su letra de identificación en ambas

marcas

 El termistor NTC y la resistencia que van en paralelo con el relevador

para AC observando diferencia entre marcas

 Medición de voltaje AC y DC en el puente rectificador en ambas

fuentes conmutadas

 Revisión y medición de voltajes del conector de salida hacia la tarjeta

Main del equipo Samsung sin tener la tarjeta Main sin dar orden de encendido y luego colocando un semiconductor para provocar el funcionamiento de la fuente

 Explicación según el tipo de tarjeta y el voltaje de la terminal PS-ON de

cómo dar la orden de encendido utilizando un dispositivo electrónico de propósito general ya sea para un pulso alto con voltaje o un pulso bajo hacia tierra

 Revisión y medición de voltajes del conector de salida hacia la tarjeta

Main del equipo Sony sin tener la tarjeta Main sin dar orden de encendido y luego colocando un semiconductor para provocar el funcionamiento de la fuente

 Observando una falla dentro de la fuente para plasma Samsung

 Colocando carga falsa en la fuente Sony LCD observando que si

sostiene el voltaje con la carga colocada

 Observando una falla en tarjeta Main para otro modelo de Pantalla de

Sony

Video 14

 Reparación de tarjeta T-CON en pantalla Samsung con falla de video

en modelo LN40A330J1D

 Comprobación de temperatura utilizando el termopar en la T-Con para

pantalla Samsung con falla y sin falla

 Diagnostico en pantalla Sony modelo KDL40S2010 aislamiento de falla

hasta encontrar el problema y determinar cuál es la tarjeta que se encuentra dañada

 Tip de servicio para averiguar si el display LCD se encuentra roto sin

necesidad de encender la pantalla

 Comprobación Dinámica de la fuente de alimentación para LCD Sony

en combinación con el inversor de la misma marca

 Procedimiento para encontrar en el inverter las terminales

BL-ON, BL-ERR y Dimmer sin diagrama y sin información técnica del conector

Curso Completo Pantallas

LCD-LED-PLASMA

 Procedimiento para revisar el inversor únicamente con la fuente

principal conmutada sin tener conectada la tarjeta MAIN para observar si el display se encuentra en buen estado aunque no esté trabajando toda la sección de audio y video (trabajo forzado de sistema sin utilizar la tarjeta MAIN)

 Tips de servicio para retirar conectores de la placa MAIN sin dañarlos

 Aprendemos a engañar la protección del BL ERR para inverter en

Sony

 Provocamos el encendido de la fuente de alimentación junto con el

inverter y provocamos el encendido de las lámparas para poder revisar el estado del display y determinar si ambas placas funcionan correctamente

 Diagrama de la conexión realizada para comprobación de BL-ON y BL

–ERROR en Sony que sirve para revisar ambas tarjetas de forma dinámica en pleno funcionamiento sin usar MAIN

 Explicación de la importancia de estas terminales al realizar el cambio de sistemas de lámparas CCFL a tiras LED en pantallas LCD

Video 15

 Comprobación detallada de funcionamiento de la fuente de

alimentación para pantalla de plasma marca Samsung que utilizamos en el video #13 de este curso

 Revisando con detalle los conectores de salida hacia la tarjeta Main en

la fuente de pantalla plasma Samsung

 Mediciones de voltaje en cada uno de los pines del conector de salida

de la fuente de pantalla plasma con PS-ON inactivo y activo

 Revisión y explicación de la orden VS-ON que activa el voltaje VS en la

pantalla plasma

 Activación doble de la fuente conmutada para plasma Samsung, dos

engaños al mismo tiempo con sus diferentes formas de realizaros sin utilizar la tarjeta MAIN

 *Comprobación dinámica de la fuente principal y fuente de salida para

los voltajes Va y Vs

 Medición de voltajes Va y VS directamente sobre la tarjeta fuente

separada de la pantalla con y sin carga comprobando el

funcionamiento completo de la fuente sin utilizar las demás tarjetas aplicado en pantalla de plasma Samsung

 Explicación de funcionamiento

 *Aplicación de conocimientos para el engaño de la protección BL-ERR

Curso Completo Pantallas

LCD-LED-PLASMA

 Demostración de la instalación de tiras de LED para substituir las

lámparas CCFL

 Explicación de funcionamiento pero ahora para engañar a la tarjeta

MAIN cuando el inverter no está presente o no funciona y queremos instalar tiras LED

 Alimentación para las tiras LED demostración rápida de la conexión

 Preparación de equipos para el cambio de sistemas de lámparas CCFL

a LED

 Explicaciones y conclusiones de las comprobaciones realizadas en las

clases 13, 14 y 15

Video 16

 Procedimiento para el cambio de sistema de retroiluminación de

lámparas CCFL a Leds (primera parte)

 Muestra de los leds que se instalaran en el sistema del back ligth en

pantalla Polaroid

 Observando la falla en la pantalla Polaroid que no da imagen pero si

sonido

 Ubicando el punto de alimentación para la tira de leds utilizando la

misma fuente de la pantalla Polaroid

 Inspección visual y seguimiento de pistas en la fuente y el inversor

para determinar los puntos de conexión de voltaje B+ para los leds

 Medición del voltaje directo revisando si el voltaje de la fuente de

12VCD es switcheado o no

 Comprobaciones dinámicas observando el comportamiento del voltaje

de B+ cuando la pantalla se encuentra encendida y cuando se encuentra apagada

 El Diagrama del circuito de control de encendido y apagado para

alimentar los leds cuando el voltaje de nuestra fuente es permanente

 Explicación de funcionamiento del circuito de control de encendido

 Comprobación de los componentes del circuito de control de

encendido, conexión con caimanes para realizar prueba de funcionamiento

 Diseño y construcción de la plantilla de la placa de circuito impreso

para instalar el circuito de control de encendido para los leds

 Ubicación de los componentes dentro de la placa dejando para la

Curso Completo Pantallas

LCD-LED-PLASMA

Video 17

 Fabricación, revelado y lavado de la placa de circuito impreso para el

circuito control de encendido de los leds que reemplazan a las lámparas CCFL

 Retirando las lámparas CCFL del back light para reemplazarlas por

tiras led

 Instalación de tiras LED en forma EDGE, cortando y pegando los leds

en la parte superior e inferior del back light de la pantalla utilizando la guía que tenían las antiguas lámparas

 Realizando pruebas con la mica difusora de luz al colocar los leds

 Instalación de componentes electrónicos y cables de entrada y salida

en nuestra placa de circuito impreso para el control del encendido de los leds

 Adaptaciones y cortes en el inverter para colocar nuestro circuito de

control de encendido y la conexión de los cables de entrada y salida para alimentar a los leds con la misma fuente de alimentación de trabajo permanente

 Comprobación de funcionamiento sin display y con display,

observando la correcta instalación y cambio de sistema en este modelo de marca polaroid que es muy similar a un monitor de computadora

 Continuación del apunte del procedimiento realizado indicando

algunas recomendaciones posteriores a la instalación de los leds para este modelo

 Explicación y diferencias simples del sistema back light tecnologías

EDGE LED y el Full LED en las pantallas más recientes

 Comprobación estática de una transformador elevador o balastra para

inverter y lámparas CCFL utilizado en marca Samsung

 Reparación de una pantalla Samsung procedimiento de diagnóstico y

servicio detectando si la falla se encuentra en lámpara o en la balastra

 Tips y recomendaciones para evitar errores en el servicio al encontrar

una pantalla que enciende brilla y se apaga aunque siga teniendo sonido en sus altavoces, muestra de diversas lámparas para pruebas

 Comprobaciones estáticas entre diversos transformadores elevadores

para inverter tipo balastra, transformador dañado y transformador en buen estado, realizando las anotaciones correspondientes y

determinando el origen de la falla con sencillo procedimiento

 Reemplazo de componente dañado y comprobación de

Curso Completo Pantallas

LCD-LED-PLASMA

Video 18

 Continuación del apunte de la clase 17, actualización de

procedimiento en el punto numero 7

 Explicaciones de los inconvenientes que pueden presentarse con la

adaptación o cambio de sistema de retroiluminación de lámparas CCFL a tiras led

 Recomendaciones para indicarle al cliente sobre los efectos

secundarios producidos al realizar el cambio de sistema de retroiluminación

 Indicaciones y sugerencias para realizar la instalación de tiras led en

una pantalla marca ONN de 32 pulgadas

 Inspección visual y reconocimiento de placas en la pantalla ONN,

medición del voltaje de salida para el inverter de 24 VCD con carga falsa y sin carga falsa observando que el equipo no lleva circuito de protección y el voltaje de 24vcd se encuentra switcheado con la orden de power on

 Retirando las placas del inverter o inversor y desconectando las

tarjetas auxiliares

 Retirando el panel LCD completo con el backlight, recomendaciones al

mostrar cómo se debe hacer este trabajo tan delicado

 Mostrando como retirar el panel LCD del ensamble de las lámparas

quitándolo nuevamente sin romperlo, teniendo y explicando todos los cuidados posibles para evitar el daño físico del panel LCD

 Retirando las lámparas sin romperlas, mostrando como se debe hacer

este servicio utilizando los postes sujetadores del mismo sistema backlight

 Colocación de tiras led en el backligth de la pantalla ONN

 Explicación de la conexión de alimentación cuando los leds funcionan

con 12VCD pero la fuente nos da 24VCD, explicación detallada de la conexión simple de tiras led, ya sea en serie, paralelo y mixto

 Conexión de las tiras led según la explicación indicada anteriormente

 Comprobación de funcionamiento y observaciones de la iluminación

con el sistema nuevo

 Encontrando detalles que se mencionaron al principio de la clase con

respecto a los efectos secundarios de la adaptación de tiras led

 Anotaciones de las consideraciones finales con respecto a la calidad
