N E W S 388000 388000 388500 388500 389000 389000 389500 389500 390000 390000 390500 390500 391000 391000 391500 391500 392000 392000 392500 392500 393000 393000 2 80 30 00 280 30 00 2 80 35 00 280 35 00 2 80 40 00 280 40 00 2 80 45 00 280 45 00 2 80 50 00 280 50 00 2 80 55 00 280 55 00
I.- DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.
I.1. PROYECTO.

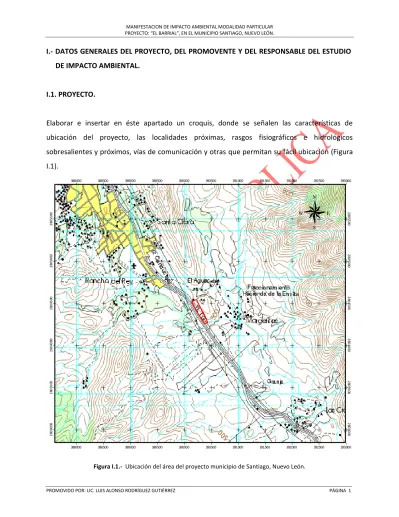

Elaborar e insertar en éste apartado un croquis, donde se señalen las características de ubicación del proyecto, las localidades próximas, rasgos fisiográficos e hidrológicos sobresalientes y próximos, vías de comunicación y otras que permitan su fácil ubicación (Figura I.1).
Superficie total del proyecto 39,631.85 m2 (3.96 hectáreas).
Figura I.1.- Vista aérea de la ubicación del área del proyecto.
I.1.1- Nombre del proyecto.
El Barrial, en el municipio de Santiago, Nuevo León.
I.1.2.- Ubicación del proyecto.
El área donde se ubica el proyecto corresponde al municipio de Santiago, Nuevo León; sus colindancias son las siguientes: al Norte con propiedad de herederos de Virginia Morales; al Sur con carretera nacional México - Laredo; al Oriente con Arroyo Margaritas y al poniente con Propiedad Privada. Se tiene acceso por la carretera Nacional, al llegar a la entrada a Congregación Margaritas se recorren aproximadamente 800 metros sobre la carretera nacional y ahí en el km 238 se encuentra el predio donde se pretende llevar a cabo el proyecto.
COORDENADAS DEL PREDIO DONDE SE DESARROLLARÁ EL PROYECTO.
Tabla 1.- Coordenadas UTM NAD27 del predio donde se pretende llevar a cabo el proyecto: "El Barrial", en el municipio de Santiago, Nuevo León. COO_ID X_COORD Y_COORD COO_ID X_COORD Y_COORD
1 390246 2804393 6 390353 2804403
2 390195 2804475 7 390402 2804297
3 390136 2804580 8 390437 2804226
4 390228 2804619 9 390380 2804198
5 390348 2804399 Superficie: 39,631.85 m2.
I.1.3.- Tiempo de vida útil del proyecto.
Duración total (incluye todas las etapas). 5 años.
I.1.4 Presentación de la documentación legal.
En el Anexo 1, se encuentra una copia simple de la escritura del terreno.
I.2 PROMOVENTE.
I.2.1.- Nombre o razón social.
Lic. Luis Alonso Rodríguez Gutiérrez.
I.2.2.- Registro federal de contribuyentes del promovente.
ROGL610819 000
Lic. Luis Alonso Rodríguez Gutiérrez.
Se presenta en el Anexo 2 copia simple de la Identificación oficial del promovente.
I.2.4.- Dirección del promovente o de su representante legal para recibir u oír notificaciones.
Zaragoza 105 Col. Centro
Santiago, Nuevo León C. P. 67300
I.2.5.- Nombre completo, teléfono y correo electrónico de contacto, de aquella persona con alta jerarquía para la toma de decisiones, respecto al pero de labores del cambio de uso de suelo y/o la realización de acciones de urgente aplicación, ello ante el riesgo potencial o declaración de contingencia ambiental, emitida por la Autoridad competente.
Lic. Luis Alonso Rodríguez Gutiérrez. Teléfono: (81) 18108246
Correo electrónico: [email protected]
I.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL.
I.3.1.- Nombre o razón social.
Ing. Olga Lidia López González.
LOGO780817HV9
LOGO780817MNLPNL05
Se presenta en el Anexo 3 copia simple de la identificación oficial del responsable técnico.
I.3.3.- Dirección del responsable técnico del estudio.
Privada Jesús Pérez #268 Colonia La Petaca
Linares, Nuevo León. C.P. 67750.
Teléfono: 01 (81) 899 47 522 045 (821) 104 3020.
II. DESCRIPCIÓN DEL PROYECTO.
II.1 Información del proyecto.
II.1.1 Naturaleza del proyecto.
El proyecto consiste en el cambio de uso del suelo de un área de 39,631.85 m2 para la lotificación y venta del terreno.
II.1.2 Selección del sitio.
Criterios para selección del sitio:
a) Ambientales: El área del predio presenta elementos vegetales características de matorral submontano el cual se distribuye de manera uniforme no existiendo ecosistemas únicos o de características relevantes. Se trata de un área que actualmente posee una densidad en cobertura de alrededor del 85 al 90%.
b) Técnicos: por las características y la ubicación permiten el desarrollo del mismo.
c) Socioeconómicos: El área se encuentra en una zona de expansión del área metropolitana de Monterrey, y dado que se requiere aprovechar el terreno para usarlo en la urbanización.
II.1.3 Ubicación física del proyecto y planos de localización.
a) Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales (incluyendo las de las obras y/o actividades asociadas y de apoyo, incluso estas últimas, cuando se pretenda realizarlas fuera del área del predio del proyecto) y colindancias del
o de los sitios donde será desarrollado el proyecto, agregar para cada poligonal las vías de acceso del sitio donde será desarrollado el proyecto, dibujar la hidrología del sitio, incluyendo un recuadro en donde se indiquen las respectivas coordenadas Geográficas con aproximación a décimas de segundo.
b) Presentar un plano de conjunto del proyecto con la distribución total y la cuantificación de las superficies para llevar a cabo el Cambio de Uso de Suelo donde se indiquen las superficies destinadas a conservación, producción y restauración, a la misma escala que el mapa de vegetación que se solicitará en la sección IV.2.2 inciso A.
El área donde se ubica el proyecto corresponde al municipio de Santiago, Nuevo León; sus colindancias son las siguientes: al Norte con propiedad de herederos de Virginia Morales; al Sur con carretera nacional México - Laredo; al Oriente con Arroyo Margaritas y al poniente con Propiedad Privada. Se tiene acceso por la carretera Nacional, al llegar a la entrada a Congregación Margaritas se recorren aproximadamente 800 metros sobre la carretera nacional y ahí en el km 238 se encuentra el predio donde se pretende llevar a cabo el proyecto.
N E W S 388000 388500 389000 389500 390000 390500 391000 391500 392000 392500 393000 2 80 30 00 280 30 00 2 80 35 00 280 35 00 2 80 40 00 280 40 00 2 80 45 00 280 45 00 2 80 50 00 280 50 00 2 80 55 00 280 55 00
Figura II.1.- Ubicación del predio donde se llevará a cabo el proyecto en el municipio de Santiago, Nuevo León.
Tabla 1.- Coordenadas UTM NAD27 del predio donde se pretende llevar a cabo el proyecto: "El Barrial", en el municipio de Santiago, Nuevo León. COO_ID X_COORD Y_COORD COO_ID X_COORD Y_COORD
1 390246 2804393 6 390353 2804403
2 390195 2804475 7 390402 2804297
3 390136 2804580 8 390437 2804226
4 390228 2804619 9 390380 2804198
5 390348 2804399 Superficie: 39,631.85 m2.
a) Reportar el importe total del capital total requerido (inversión + gasto de operación), para el proyecto.
El costo estimado para la urbanización y construcción del proyecto es de $650,000.00 (seiscientos cincuenta mil pesos 00/100 M. N.).
b) Precisar el período de recuperación del capital, justificándolo con la memoria de cálculo respectiva.
El tiempo estimado para la recuperación de la inversión es de 10 años para la etapa señalada.
c) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación. Los costos necesarios para aplicar las medidas de prevención y mitigación es de aproximadamente $ 100,000.00 (cien mil pesos 00/100 M. N.).
II.1.5 Dimensiones del proyecto.
Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio (en m2). 39,631.85 m2
b) Superficie a afectar (en m2) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, manglar, tular, bosque, etc.). Indicar, para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.
El área total a desmontar es de 39,631.85 m2 lo que representa el 100% del total del predio, a continuación se presenta la relación de acuerdo al tipo de vegetación presente en el predio:
a) Superficie (en m2) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total.
Al igual que la anterior, ya que se contempla la totalidad a desarrollar:
b) Superficie(s) del predio(s), de acuerdo con la siguiente clasificación: Conservación y aprovechamiento restringido, producción, restauración y otros usos, además considerar las dimensiones del proyecto, de acuerdo con las siguientes variantes:
• Si el proyecto se encuentra dentro de un solo predio se deberá indicar el área del proyecto y área total, en caso de estar inmerso en un predio mayor.
• Si el proyecto se encuentra dentro de un conjunto predial se mencionará las superficies totales del conjunto predial y/o de cada predio, además, especificar el tipo de superficie en hectáreas y el porcentaje de las mismas (de acuerdo a la siguiente tabla).
Tabla II.4.- Clasificación de superficies para proyectos que requieran el cambio de uso de suelo.
ZONAS CLASIFICACIONES SUP. EN HA. %
Zonas de Conservación y aprovechamiento restringido
Áreas Naturales Protegidas
0
Superficie arriba de los 3,000 MSNM 0
Superficie con pendientes mayores al 100% o 45° 0
Tabla II.2.- Superficies dentro del predio del Proyecto.
TIPO DE VEGETACIÒN SUPERFICIE CUBIERTA DENTRO DEL
PREDIO SUPERFICIE A DESMONTAR
Matorral Submontano. 39,631.85 m2 39,631.85 m2
Tabla II.3.- Área a desarrollar.
m2 %
Superficies con vegetación de Manglar o Bosque mesófilo
de montaña 0
Superficie con vegetación en galería 0
Zona de producción Terrenos forestales o de aptitud preferentemente forestal
de productividad maderable alta 0
Terrenos forestales o de aptitud preferentemente forestal
de productividad maderable Media, 3-96-31.85 100
Terrenos forestales o de aptitud preferentemente forestal
de productividad maderable baja 0
Terrenos con vegetación forestal de zonas áridas 0
Terrenos adecuados para realizar forestaciones 0
Zonas de restauración Terrenos con degradación alta 0
Terrenos con degradación media 0
Terrenos con degradación baja 0
Terrenos degradados que ya estén sometidos a
tratamientos de recuperación y regeneración. 0
NOTA: LA TABLA ANTERIOR CORRESPONDE A LA ZONIFICACIÓN DE LOS TERRENOS FORESTALES Y DE APTITUD PREFERENTEMENTE FORESTAL
CON BASE EN EL INVENTARIO FORESTAL NACIONAL Y EL ORDENAMIENTO ECOLÓGICO DEL TERRITORIO NACIONAL. II.1.6 Uso actual de suelo
Definir la categoría de uso de suelo que presenta el sitio del proyecto. Considerar lo siguiente:
• El uso común o regular de suelo. Describir los usos actuales de suelo en el sitio A manera de ejemplo se presentan las siguientes clasificaciones de uso de suelo: agrícola, pecuario, forestal, asentamientos humanos, industrial, turismo, minería, área natural protegida, corredor natural, sin uso evidente, etc.
• El uso potencial considerando la cartografía existente y los criterios técnicos que sustenten el o los posibles usos que pudiera dársele al terreno.
• Indicar en caso de que el proyecto se localice en alguna condición especial como son las zonas de atención prioritaria:
• Las zonas de anidación, refugio, reproducción, conservación de especies en alguna categoría de protección (de acuerdo con la normatividad vigente), o bien las áreas de distribución de especies frágiles y/o vulnerables de vida silvestre y de restauración del hábitat
• Las zonas de aprovechamiento restringido o de veda forestal y de fauna • Los ecosistemas frágiles
El sitio del proyecto presenta cobertura forestal sin embargo no tiene uso aparente. No se encuentra dentro de algún área de atención prioritaria.
II.1.7 Urbanización del área y descripción de servicios requeridos
Describir la disponibilidad de servicios básicos (vías de acceso, agua potable, energía eléctrica, drenaje, etc.) y de servicios de apoyo (plantas de tratamiento de aguas residuales, líneas telefónicas, etc.). De no disponerse en el sitio, indique cual es la infraestructura necesaria para otorgar servicios y quien será el responsable de construirla y/u operarla (promovente o un tercero).
Se tiene acceso por la carretera Nacional, al llegar a la entrada de Congregación Margaritas; se sigue recorriendo por la carretera nacional aproximadamente 800 metros después de la entrada a margaritas y ahí se encuentra el predio donde se pretende llevar a cabo el proyecto. En esta área los servicios básicos (luz eléctrica, agua, drenaje, etc.) se encuentran muy cerca del área del proyecto.
II.2 Características particulares del proyecto.
Se recomienda que se ofrezca información sintetizada de las obras principales, asociadas y/o provisionales en cada una de las etapas que se indican en esta sección, debiendo destacar las principales características de diseño de las obras y actividades en relación con su participación en la reducción de las alteraciones al ambiente.
En este caso solo se realizará el retiro de la vegetación.
II.2.1 Programa general de trabajo.
Presentar a través de un diagrama de Gantt, un programa calendarizado de trabajo de todo el proyecto, desglosado por etapas (preparación del sitio, construcción, operación, mantenimiento
y abandono del sitio, en su caso), señalando el tiempo que llevará su ejecución, en términos de semanas, meses o años, según sea el caso. Para el período de construcción de las obras, es conveniente considerar el tiempo que tomará la construcción los períodos estimados para la obtención de otras autorizaciones como licencias, permisos, licitaciones y obtención de créditos, que puedan llegar a postergar el inicio de la construcción.
Tabla II.5.- Caldendarización para la etapa de desmonte y despalme.
ETAPA A Ñ O S
Preparación del sitio. 1 2 3 4 5
ACTIVIDAD Desmonte. Despalme.
II.2.1.1 Estudios de campo y gabinete.
En este apartado se incluirán todos y cada uno de los estudios que fueron empleados para la elaboración de la Manifestación de Impacto Ambiental, así como la justificación técnica para su empleo.
Definir los tipos de vegetación que serían afectados, especificando la superficie de afectación por cada tipo de vegetación y/o especie, detallando en número de individuos, volumen y/o densidades de afectación con nombres comunes y científicos. A continuación se especifican los resultados de los muestreos efectuados en el sitio.
En el área de estudio se ubicaron 10 unidades de muestreo al azar tratando de realizarse en los diferentes tipos de vegetación presentes; estas unidades fueron de forma rectangular con un área de 200 m2 cada uno. En cada una de las parcelas se contabilizó el número de plantas por cada una de las especies perennes que ahí se encontraron.
Descripción de la vegetación con base en algunos de sus componentes de su estructura. Este parámetro fue determinado para el estrato arbóreo.
Estimación de parámetros ecológicos.
Para tal efecto se realizaron recorridos al azar dentro del predio, con el objeto de identificar en campo los elementos florísticos presentes y obtener su composición, estructura y estado actual. Se realizaron 10 sitios de muestreos en cuadrantes con superficies de 200 m2 (10m x 20 m) cada una. En estos se determinaron el diámetro de fuste, diámetro de copa, altura y número de individuos por especie para realizar posteriormente las estimaciones de abundancia (A), dominancia (D) y frecuencia (F) utilizando las siguientes fórmulas:
A = (No. de individuos de la especie / No. total de todas las especies)*100
Se refiere a la relación de la densidad de las especies comparado con un total existente (Heiseke et al., 1985 y Franco et al., 1991). Ar = (n / N) * 100
D = (Área de la copa de la especie / Área de la copa de todas las especies)*100
Parámetro que permite estimar el grado de participación de las especies en la comunidad (Heiseke et al., 1985 y Franco et al., 1991).
Dr = (Área de copa de la especie “i” / Área de copa total) * 100
F = (No. de parcelas con la especie / No. de parcelas muestreadas)*100.
Parámetro que permite estimar la distribución de las especies, siendo fundamental para, conocer la estructura de la comunidad (Heiseke, et al., 1985, citado por Rocha, 1995).
Fr = (n / N) * 100
El índice de valor de importancia (IVI) mide el valor de cada especie basados en la suma de los tres parámetros señalados (A, D y F) en sus valores relativos.
Su descripción revela la diversidad e importancia ecológica de cada especie e particular y en forma general la comunidad florística del sitio. Para el número de cuadrantes de muestreo establecidas se calculó un diámetro promedio de 3 cm, en tanto su altura se estimó en una media de 2.0 m.
La Tabla siguiente muestra los resultados de los parámetros ecológicos estimados.
Tabla II.6.- Abundancia, Frecuencia, Dominancia y Valor de Importancia de las especies presentes en el área de estudio.
Especie Nombre Científico
Abundancia Relativa Frecuencia Relativa Dominancia Relativa Valor de Importancia
Anacua Ehretia anacua 6.05 12.07 16.29 34.41
Chaparro prieto Acacia rigidula 15.80 13.79 6.17 35.76
Chapote Dyospiros texana 7.39 13.79 18.88 40.07
Encino Quercus spp. 8.07 13.79 25.50 47.36
Hierba del potro Caesalpinea mexicana 20.50 13.79 6.40 40.69
Palo blanco Celtis laevigata 25.71 17.24 9.56 52.51
Tenaza Pithecellobium pallens 6.22 6.90 10.79 23.90
Uña de gato Acacia wrigtii 10.25 8.62 6.41 25.28
Total 100.00 100.00 100.00 300.00
En la tabla se observa que en los valores de Abundancia Relativa la especie de palo blanco presento el valor más alto y las especies de anacua y tenaza los valores más bajos.
En cuanto a los valores de Frecuencia Relativa la especie de palo blanco presenta el valor más alto y la especies de tenaza y uña de gato los valores más bajos.
En los valores de Dominancia Relativa la especie encino presenta el valor más alto y las especies de chaparro prieto, hierba del potro y uña de gato los valores más bajos.
En los valores del índice del valor de Importancia, la especie de palo blanco presentó el valor más alto y las especies de tenaza y uña de gato los valores más bajos
Figura II.2.- Abundancia Relativa en el área de estudio en el Municipio de Santiago, Nuevo León.
Figura II.4.- Dominancia Relativa en el área de estudio en el Municipio de Santiago, Nuevo León.
Figura II.5.- Valor de importancia en el área de estudio en el Municipio de Santiago, Nuevo León.
Estimación del Volumen.
El método utilizado en el muestreo fue el sistema de Completamente al Azar.
El volumen es una forma de medir la masa forestal o bien un parámetro usado para estimar la cantidad de madera existente en un ecosistema forestal.
El volumen se calculó de la siguiente forma:
Vol. = AB * h*CM
Vol. = Volumen
AB = Área basal del tronco; h = Altura total del árbol. Cm: Coeficiente mórfico
Calculo del volumen promedio por sitio.
Se realizaron sitios de muestreo de 200 m2, es decir de 0.02 hectáreas los que se realizaron completamente al azar en el terreno.
Se registraron los parámetros de altura total de cada especie, diámetro y área basal de cada especie y cobertura de copa. En base a los parámetros utilizados se estimó el volumen por especie en cada sitio de muestreo.
Una vez determinado el volumen (m3 r.t.a.) en cada uno de los sitios de muestreo, se determina el volumen promedio utilizando la fórmula de la media aritmética.
n ixi
Vol
1 DONDE:xI= vol. En cada uno de los sitios. n= Número de sitios en el área
Determinación de Volumen promedio por hectárea.
Una vez determinado el volumen por sitio se multiplicó por 50 para estimar el volumen por hectárea, ya que en una hectárea hay 50 sitios de 200 m2.
Donde: E.R.T. = Existencias Reales Totales Ha = Hectárea
S = Superficie
200 m2 = Tamaño del sitio
50 = Número de sitios equivalentes a una hectárea.
En la siguiente tabla se registraron los parámetros obtenidos por especie, en el área del proyecto ubicado en el Municipio de Santiago, Nuevo León.
Tabla II.7.- Parámetros medidos por especie en el área del proyecto ubicado en el municipio de Santiago, Nuevo León, en una superficie de 3.96 hectáreas.
Especie Número Altura Diámetro Cobertura
Anacua 36 4.04 0.13 2.64
Chaparro prieto 94 2.45 0.04 1.00
Chapote 44 5.38 0.13 3.06
Encino 48 6.05 0.23 4.14
Hierva del potro 122 1.68 0.02 1.04
Palo blanco 153 3.27 0.06 1.55
Tenaza 37 3.45 0.07 1.75
Uña de gato 61 1.60 0.02 1.04
Presentar un Programa de Protección para aquellas especies que se distribuyen en el sitio del proyecto que estén consideradas en alguna categoría de protección según la NOM-059-SEMARNAT-2010, en dicho programa deberá de identificar aquellas áreas que presenten mayor
Tabla II.8.- Volumen a remover en la superficie cambio de uso de suelo, por especie en el área de estudio Ubicada en el Municipio de Santiago, Nuevo León.
Especie Nombre Científico
Superficie de CUS (ha)
Individuos totales estimados a
remover Vol. Ha. Vol. Total
Anacua Ehretia anacua 3.96 712.8 5.10514 20.216352
Chaparro prieto Acacia rigidula 3.96 1861.2 0.57122 2.262037
Chapote Dyospiros texana 3.96 871.2 4.58595 18.160364
Encino Quercus spp. 3.96 950.4 31.02821 122.871707
Hierva del potro Caesalpinea mexicana 3.96 2415.6 0.12396 0.490865
Palo blanco Celtis laevigata 3.96 3029.4 4.10132 16.241225
Tenaza Pithecellobium pallens 3.96 732.6 1.36993 5.424938
Uña de gato Acacia wrigtii 3.96 1207.8 0.08853 0.350595
densidad poblacional de estas especies y su posible segregación de las obras y actividades en dichas áreas.
En el área del proyecto NO se registraron especies de cactáceas en las parcelas de muestreo, aún así se realizará un programa de rescate de cactáceas por si existieran en el lugar algunos ejemplares no observados y registrados en los trabajos de campo y las cuales serán reubicadas en otro lugar, en primer instancia se tiene donarlas al municipio de Santiago Nuevo León, los individuos encontrados con buenas características morfológicas y de sanidad, que se encuentren dentro de las áreas destinadas como municipales y camellones serán dejadas en pie y las que se encuentren dentro de la superficie sujeta a CUS, los individuos con mejores características morfológicas serán rescatados y replantados en las áreas verdes y camellones, para mejorar las condiciones del área y para conservar la especie.
Presentar un Programa de Rescate de Flora y Fauna (Anexo 4 Programa de Manejo Ambiental) que deberá instrumentarse previamente a las actividades de despalme, desmonte y/o remoción, en dicho programa se identificarán aquellas especies arbóreas que deberán preferentemente conservarse in situ o bien, sean integradas al diseño de áreas verdes de a cuerdo al proyecto de que se trate, de igual manera se identificarán aquellas especies biológicas de especial interés como cactus, bromelias y orquídeas, susceptibles de trasplante, así como de especies que cuenten con algún tipo de valor regional o biológico.
Para el trasplante de estas especies se deberá presentar las técnicas a emplear para su reubicación y seguimiento e indicar los sitios específicos para su reubicación y que se consideraran como vegetación permanente y las superficies de los mismos.
Presentar un Programa de Conservación de Suelos para aquellas áreas en las que pueda presentarse problemas de erosión en donde se llevarán a cabo acciones de conservación y/o restauración de suelos con el propósito de evitar su pérdida en el área del proyecto.
• Estimación de la pérdida de suelos del área propuesta para el proyecto en el estado actual. • Pronóstico de la pérdida de suelo al remover la cubierta vegetal, sin medidas de mitigación. • Medidas de protección y conservación de suelos que se propone realizar y programa de ejecución.
• Pronóstico de la pérdida de suelo con la realización del proyecto, incluyendo las medidas de mitigación.
En los trabajos de inventario para la estimación de volumen a remover, No se registraron especies de cactáceas, pero si se integrará un Programa de Rescate y Reubicación de Flora de interés especial, por si se llegarán a encontrar algunos ejemplares que no se hayan observado durante los trabajos de campo realizados.
II.2.2 Preparación del sitio.
Se recomienda que en éste apartado se haga una descripción concreta y objetiva de las principales actividades que integran esta etapa, señalando características, diseños o modalidades.
En esta etapa se removerá la vegetación presente y se quitará parte del suelo. El retiro de la vegetación se hará con el uso de Buldózer y con Retroexcavadora (trascabo) de manera paulatina permitiendo en caso de que se encontrase fauna, esta se retire a tiempo del sitio, evitando sea dañada durante las operaciones. Cabe mencionar que antes de iniciar los trabajos diarios de desmonte se realizará un recorrido a través del área de trabajo con el propósito de ahuyentar a la fauna a los lugares vecinos.
II.2.3 Descripción de obras y actividades provisionales del proyecto.
Es importante que en este apartado se incluya una descripción completa pero resumida de las principales obras (apertura o rehabilitación de caminos de acceso, campamentos, almacenes, talleres, oficinas, patios de servicio, comedores, instalaciones sanitarias, regaderas, obras de
abastecimiento y almacenamiento de combustible, etc.) y actividades (mantenimiento y reparaciones del equipo y maquinaria, apertura de préstamos de material, tratamiento de algunos desechos, etc.) de tipo provisional y que se prevea realizar como apoyo para la construcción de la obra principal. Es necesario destacar dimensiones y temporalidad de las mismas. También es importante destacar las características de su diseño que favorezcan la minimización o reducción de los impactos negativos al ambiente.
Se instalara 1 sanitario portátil para de desmonte ya que se trabajara con un buldózer o en su defecto una retro excavadora, no habrá ningún campamento ni bodega para esta etapa de urbanización, el material producto de la limpieza y desmonte será retirado en camiones subcontratados que solo servirán para el transporte del material al tiradero mas cercano.
II.2.4 Etapa de construcción.
En este rubro se describirá al menos lo siguiente: obras permanentes, asociadas y sus correspondientes actividades de construcción, de ser el caso, tanto sobre tierra firme como en el medio acuático. Es recomendable se describan someramente los procesos constructivos, y en cada caso, señalar las características de estos que deriven en la generación de impactos al ambiente así como las modificaciones previstas, cuando estas procedan, a dichos procesos para reducir sus efectos negativos. No es útil incluir el catálogo de los conceptos de la obra, sino únicamente la parte o etapa constructiva más representativa.
No aplica.
II.2.5 Etapa de operación y mantenimiento.
Con la misma orientación de los rubros anteriores, se recomienda describir los programas de operación y mantenimiento de las instalaciones, en los que se detalle lo siguiente: a) descripción general del tipo de servicios que se brindarán en las instalaciones. b) tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y control de residuos
líquidos, sólidos o gaseosos; c) tipo de reparaciones a sistemas, equipos, etc.; d) especificar si se pretende llevar a cabo control de malezas o fauna nociva, describiendo los métodos de control.
No aplica
II.2.6 Descripción de obras asociadas al proyecto.
Como obra asociada se identifica a toda aquella obra que complemente a cualquiera de las obras principales como podrían ser: los edificios de áreas administrativas, de servicios, etc. El tratamiento a desarrollar en este caso es similar al de los rubros anteriores.
No se harán obras asociadas, se instalará 1 sanitario portátil para la de desmonte ya que se trabajara con un buldózer o en su defecto una retro excavadora, no habrá ningún campamento ni bodega para esta etapa de urbanización, el material producto de la limpieza y desmonte será retirado en camiones subcontratados que solo servirán para el transporte del material al tiradero más cercano.
II.2.7 Etapa de abandono del sitio.
Presentar todos aquellos planes y/o programas que serán tomados en cuenta para la rehabilitación, compensación y restitución de todas las obras y/o actividades del proyecto.
Presentar un Programa detallado del abandono del sitio, en el que se defina el destino que se dará a las obras (provisionales y/o definitivas) una vez concluida la vida útil del proyecto.
Una descripción de las actividades de rehabilitación, restitución o compensación de las superficies intervenidas.
Una descripción de los posibles cambios en toda el área del proyecto como consecuencia del abandono.
No se pretende abandonar el sitio, una vez que se retire la vegetación se comenzará con la etapa de venta de lotes.
II.2.8 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera.
Resulta conveniente identificar los residuos que habrán de generarse en las diferentes etapas del proyecto y describir su manejo y disposición, considerando al menos lo siguiente: tipo de residuos (sólido o líquido, orgánico o inorgánico) y emisión a la atmósfera.
Los residuos que se generaran durante la etapa de preparación del sitio y operación son:
Material vegetal producto del desmonte (SO),
Tierra o suelo producto del despalme (SO e I),
Residuos de la alimentación de los trabajadores (SO e I),
Aguas residuales de la operación de los sanitarios portátiles (LO) y;
Residuos de operaciones de mantenimiento menor de la maquinaria y equipo, (esto último solo en casos fortuito). (RPO)
Los primeros 4 residuos serán de tipo no peligrosos y los últimos podrían resultar peligrosos.
Los residuos sólidos orgánicos serán colectados en tambos de 200 lts y posteriormente llevados al relleno sanitario municipal para disposición definitiva, los residuos líquidos orgánicos producto de las aguas residuales del sanitario portátil serán recogidos por la empresa que presta el servicio de renta, al cual cuenta con la autorización respectiva para su manejo, y dispondrán de ellos de acuerdo a su protocolo de manejo autorizado, en el caso de generar residuos peligrosos (caso fortuito), serán enviados a empresas autorizadas para su disposición y manejo. En lo que se refiere a los restos vegetales serán llevados al basurero Municipal de
Santiago, la parte de suelo orgánico se utilizará como mejoradora en las áreas destinadas como áreas verdes municipales.
Abreviaturas. SO e I = Sólido orgánico e inorgánico, LO e I = Líquido orgánico e inorgánico, RPO = Residuo peligroso orgánico.
Tanto el parque vehicular como la maquinaria generaran emisiones a la atmósfera producto de la combustión interna de los motores, para atenuar su producción, deberán de estar en condiciones optimas de operación y se les dará mantenimiento para su mejor funcionamiento.
II.2.9 Infraestructura para el manejo y la disposición adecuada de los residuos.
Es necesario identificar y reportar la disponibilidad de servicios de infraestructura para el manejo y disposición final de los residuos, en la localidad y/o región, tales como: rellenos sanitarios, plantas de tratamiento de aguas residuales municipales, servicios de separación, manejo, tratamiento, reciclamiento o confinamiento de residuos, entre otros.
En caso de hacer uso de ellos indicar si estos servicios son suficientes para cubrir las demandas presentes y futuras del proyecto y de otros proyectos presentes en la zona.
En el presente proyecto se considera solo residuos no peligrosos, ya que serán restos de vegetación y suelo orgánico producto de los trabajos de desmonte y despalme, por lo que se considera que con la utilización del basurero municipal de Santiago, Nuevo León es suficiente, si llegase a presentar residuos de tipo peligroso producto de algún mantenimiento de maquinaria pesada o reparación de la misma se los residuos serán llevados a SIMEPRODE (Sistema de Procesamiento y manejo de Residuos Sólidos) el cual se encuentra ubicado en el Municipio de Salinas Victoria, y es donde se efectúan operaciones de separación acopio, clasificación, reciclaje y confinamiento de residuos no peligrosos, asimismo existen empresas que se dedican al reciclaje de aguas residuales y al manejo de residuos peligrosos, por lo que la generación y el manejo de los mismos no representa mayor problema que le traslado a los sitios autorizados
para su recepción. Si se observa que los restos de vegetación y suelo producto de los trabajos de desmonte y despalme rebasan la capacidad del basurero municipal de Santiago, serán transportados al citado anteriormente centro de acopio (SIMEPRODE).
III. APLICACIÓN DE LOS CRITERIOS ESTABLECIDOS EN LOS PROGRAMAS DE ORDENAMIENTO ECOLÓGICO DEL TERRITORIO EN SUS DIFERENTES CATEGORÍAS.
Con base en las características del proyecto propuesto, a continuación se identifican y analizan los diferentes instrumentos de planeación que ordenan la zona donde se pretende establecer, a fin de sujetarse a los instrumentos con validez legal que rigen el desarrollo de actividades que contemplan procesos de cambio de uso de suelo.
De acuerdo a las disposiciones contenidas en la Ley General del Equilibrio Ecológico y la Protección al Ambiente y la Ley General de Desarrollo Forestal Sustentable, así como en sus respectivos reglamentos, corresponde a la Federación las ordenaciones ambientales para la remoción de la vegetación.
El sitio proyectado se caracteriza por situarse en una zona de crecimiento urbano, que cuenta vegetación nativa, por lo que deberán establecerse una serie de medidas restrictivas encaminadas a prevenir o mitigar los impactos adversos causados por la ejecución del proyecto en el componente arbustivo del ecosistema.
Planes de Ordenamiento Ecológico del Territorio decretados
A nivel nacional se cuenta con una serie de criterios de ordenamiento ecológico, mismos que no existen a nivel municipal ni para el estado de Nuevo León (Figura III.1), los cuales abarcan temas que van desde el control de la contaminación sobre los recursos naturales (agua, aire y suelo), hasta la reglamentación de ciertas actividades sectoriales.
De los que se encuentran disponibles para su consulta, ninguno incide directamente sobre el predio donde se pretende desarrollar el proyecto; sin embargo, por la naturaleza de su contenido se recomienda aplicar los siguientes criterios durante las diferentes fases de
implementación, teniendo como propósito lograr el aprovechamiento racional y sostenido de los recursos naturales, así como aminorar los impactos adversos sobre el ambiente.
Figura III.1.- Estado de los Programas de ordenamiento ecológico regional en la República Mexicana, 2004
(www.semarnat.gob.mx). En materia de aire:
Prohibir la descarga o emisión de contaminantes que alteren la atmósfera o que provoquen degradación en perjuicio del ecosistema.
Prohibir la emisión de contaminantes por energía térmica y ruido en contravención de las disposiciones legales relativas.
Tomar medidas técnicas preventivas para evitar efectos nocivos en la salud de la población.
Prohibir la descarga, depósito o infiltración de contaminantes en los suelos sin el cumplimiento de las normas reglamentarias y los lineamientos técnicos correspondientes.
Todos los contaminantes que se depositen o se infiltren en el suelo deberán contar con un tratamiento previo a efecto de reunir las condiciones necesarias para evitar o prevenir su contaminación, alteraciones nocivas en el proceso biológico y alteraciones en el aprovechamiento, uso y explotación.
En materia forestal (considerando forestal toda cubierta vegetal constituida por árboles,
arbustos y vegetación espontánea que tenga influencia directa contra la erosión normal en el régimen hidrográfico, sobre las condiciones climatológicas y que pueda además desempeñar funciones de producción y de recreo. Se excluyen los terrenos con fines agrícola, hortícola o ganadero):
Prohibir el uso del fuego en forma que pueda propagarse en los terrenos forestales y sus colindancias.
Observar las recomendaciones emanadas de la aplicación del procedimiento de impacto ambiental, con objeto de mitigar los efectos negativos al medio ambiente.
Utilizar la vegetación natural y fijadores de suelo en áreas afectadas por los movimientos de tierra.
Disponer adecuadamente los desechos resultantes de movimientos de tierra, de la remoción de la cubierta vegetal y de materiales de construcción excedentes.
Seleccionar las áreas de depósito que permitan la incorporación de dichos materiales al suelo sin efectos colaterales adversos al medio ambiente, o bien utilizar los materiales para la restauración de los bancos explotados.
Planes y Programas de Desarrollo Urbano Estatales y Municipales o en su caso, del Centro de Población.
a) Plan Estatal de Desarrollo, Nuevo León, 2004-2009
En este se definen los objetivos y estrategias en materia de vivienda, ecología y medio ambiente, desarrollo urbano y su equipamiento, agua, carreteras y caminos, transporte, tenencia de la tierra y el desarrollo regional, buscando mejorar el nivel y calidad de vida de la población urbana y rural entre otros aspectos, mediante:
- La vinculación del desarrollo urbano con la concertación social de la población;
- La adecuada interrelación socioeconómica de los centros de población, el desarrollo urbano sustentable de Estado;
- El impulso del desarrollo de los centros de población estratégicos;
- La concertación de las zonas metropolitanas;
- La concertación y concertación de la inversión pública y privada.
En la sección “Por un desarrollo ordenado y sustentable”, el Plan establece como uno de sus objetivos estratégicos la promoción de una nueva cultura para la protección del ambiente y los recursos naturales en el ámbito estatal, mediante 10 grandes estrategias que abordan los temas prioritarios de la agenda ambiental: nuevo marco jurídico y administrativo, mejora en la gestión ambiental, manejo integral del agua, educación e información ambiental, manejo integral de los
residuos y fomento del reciclaje, aprovechamiento y desarrollo sustentable de los recursos forestales y la vida silvestre, gestión para el desarrollo tecnológico sustentable, fomento a la participación ciudadana, aprovechamiento del patrimonio ecológico de la entidad y ordenamiento ecológico regional y local.
El Plan Estatal de Desarrollo recoge la legítima inquietud de la sociedad por contar con un entorno habitable y armonioso, propio al desarrollo de las actividades de quienes la integran. De ahí se señala la necesidad de afrontar los retos y problemas que entrañan los centros urbanos como necesarios generadores de contaminación bajo una forma planificada y coherente con una visión de conjunto, con el propósito de lograr un desarrollo ordenado y sustentable.
b) Plan de Desarrollo Urbano Municipal.
De acuerdo al plan de desarrollo urbano de centro de población de Santiago, Nuevo León, el cual tiene como objetivo establecer con claridad las acciones y programas que han de desarrollarse para dar solución a los problemas, necesidades y carencias que padece la población, mismas que emanan de los habitantes de este municipio a través de consultas que se han hecho en sus propias colonias y comunidades el predio se encuentra en un área factible a desarrollar dicho proyecto.
Normas Oficiales Mexicanas
NOM-041-SEMARNAT-1993. Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de vehículos automotores en circulación que usan gasolina como combustible.
NOM-044-SEMARNAT-1993. Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, bióxido de carbono, óxidos de nitrógeno, partículas suspendidas totales y opacidad de humo provenientes del escape de motores nuevos que usan diesel como
combustible y que se utilizan para la propulsión de vehículos automotores con peso bruto vehicular mayor de 3,857 Kg.
NOM-059-SEMARNAT-2001. Que determina las especies y subespecies de flora y fauna silvestre y acuática en peligro de extinción, amenazadas, raras y las sujetas a protección especial y que establece especificaciones para su protección.
NOM-080-SEMARNAT-1994. Que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación y su método de medición.
Decretos y Programas de Manejo de Áreas Naturales Protegidas
Tal como ha sido citado en el contenido de este Estudio, la ubicación del proyecto no concuerda con los límites de las Áreas Naturales Protegidas (ANP´s) de regulación federal o estatal.
Leyes y Reglamentos
a) Ley General del Equilibrio Ecológico y la Protección al Ambiente (publicada en el Diario Oficial de la Federación el 28 de enero de 1988)
………..
SECCION V. Evaluación del Impacto Ambiental
ARTICULO 28.- La evaluación del impacto ambiental es el procedimiento a través del cual la Secretaría establece las condiciones a que se sujetará la realización de obras y actividades que puedan causar desequilibrio ecológico o rebasar los límites y condiciones establecidos en las disposiciones aplicables para proteger el ambiente y preservar y restaurar los ecosistemas, a fin de evitar o reducir al mínimo sus efectos negativos sobre el ambiente. Para ello, en los casos que determine el Reglamento que al efecto se expida, quienes pretendan llevar a cabo alguna
de las siguientes obras o actividades, requerirán previamente la autorización en materia de impacto ambiental de la Secretaría:
I a VI...
VII.- Cambios de uso del suelo de áreas forestales, así como en selvas y zonas áridas; ………..
El Reglamento de la presente Ley determinará las obras o actividades a que se refiere este artículo, que por su ubicación, dimensiones, características o alcances no produzcan impactos ambientales significativos, no causen o puedan causar desequilibrios ecológicos, ni rebasen los límites y condiciones establecidos en las disposiciones jurídicas referidas a la preservación del equilibrio ecológico y la protección al ambiente, y que por lo tanto no deban sujetarse al procedimiento de evaluación de impacto ambiental previsto en este ordenamiento.
b) Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia del Impacto Ambiental (Diario Oficial de la Federación del 30 de mayo del 2000)
Capítulo II. De las obras o actividades que requieren autorización en materia de impacto ambiental y de las excepciones.
Artículo 5o.- Quienes pretendan llevar a cabo alguna de las siguientes obras o actividades, requerirán previamente la autorización de la Secretaría en materia de impacto ambiental:
A) a N) ...
O) Cambios de uso del suelo de áreas forestales, así como en selvas y zonas áridas:
I. Cambio de uso del suelo para actividades agropecuarias, acuícolas, de desarrollo inmobiliario, de infraestructura urbana, de vías generales de comunicación o para el establecimiento de
instalaciones comerciales, industriales o de servicios en predios con vegetación forestal, con excepción de la construcción de vivienda unifamiliar y del establecimiento de instalaciones comerciales o de servicios en predios menores a 1,000 metros cuadrados, cuando su construcción no implique el derribo de arbolado en una superficie mayor a 500 metros cuadrados, o la eliminación o fragmentación del hábitat de ejemplares de flora o fauna sujetos a un régimen de protección especial de conformidad con las normas oficiales mexicanas y otros instrumentos jurídicos aplicables;
II a III…..
c) Ley General de Desarrollo Forestal Sustentable (Diario Oficial de la Federación del 25 de febrero de 2003)
Son atribuciones de la SEMARNAT en materia forestal, autorizar el aprovechamiento de los recursos forestales maderables y la forestación, así como evaluar y supervisar su manejo e impacto ambiental.
La Secretaría solo podrá autorizar el cambio de uso de suelo en terrenos forestales, por excepción, previa opinión del Consejo Regional de que se trate y con base a los estudios técnicos que demuestren que no se compromete la biodiversidad, ni se provocará la erosión de los suelos, el deterioro de la calidad del agua o la disminución de su captación.
Las autorizaciones que se emitan deberán atender lo que, en su caso, disponga el ordenamiento ecológico correspondiente, las normas oficiales mexicanas y demás disposiciones legales y reglamentarias aplicables.
d) Reglamento de la Ley General de Desarrollo Forestal Sustentable (Diario Oficial de la Federación del 21 de febrero de 2005)
………..
Artículo 120. Para solicitar la autorización de cambio de uso de suelo en terrenos forestales, el interesado deberá solicitarlo mediante el formato que expida la Secretaría, el cual contendrá lo siguiente:
I. Nombre, denominación o razón social y domicilio del solicitante;
II. Lugar y fecha;
III. Datos de ubicación del predio o conjunto de predios, y
IV. Superficie forestal solicitada para el cambio de uso del suelo y el tipo de vegetación por afectar.
Junto con la solicitud, deberá presentarse el estudio técnico justificativo, así como copia simple de la identificación oficial del solicitante y original o copia certificada del título de propiedad debidamente inscrita en el registro público que corresponda o en su caso, del documento que acredite la posesión o el derecho para realizar actividades que impliquen el cambio de uso de suelo en terrenos forestales, así como copia simple para su cotejo.
Tratándose de ejidos o comunidades agrarias deberá presentarse original o copia certificada del acta de asamblea en la que conste el acuerdo de cambio de uso de suelo en el terreno respectivo, así como copia simple para su cotejo.
Artículo 121. Los estudios técnicos justificativos..., deberán contener lo siguiente:
II. Ubicación y superficie del predio o conjunto de predios, así como la delimitación de la porción en que se pretenda realizar el cambio de uso de suelo en los terrenos forestales a través de planos georeferenciados.
III. Descripción de los elementos físicos y biológicos de la cuenca hidrológica forestal en donde se ubica el predio.
IV. Descripción de las condiciones del predio que incluya los fines a que esté destinado, clima, tipos de suelo, pendiente media, relieve, hidrografía y tipos de vegetación y de fauna.
V. Estimación del volumen por especie de las materias primas forestales derivadas del cambio de uso de suelo.
VI. Plazo y forma de ejecución del cambio de uso de suelo.
VII. Vegetación que deba respetarse o establecerse para proteger las tierras frágiles.
VIII. Medidas de prevención y mitigación de impactos sobre los recursos forestales, la flora y fauna silvestres, aplicables durante las distintas etapas de desarrollo del cambio de uso de suelo.
IX. Servicios ambientales que pudieran ponerse en riesgo por el cambio de uso de suelo propuesto.
X. Justificación técnica, económica y social que motive la autorización excepcional del cambio de uso de suelo.
XI. Datos de inscripción en el registro de la persona que haya formulado el estudio y en su caso, del responsable de dirigir la ejecución.
XII. Aplicación de los criterios establecidos en los programas de ordenamiento ecológico del territorio en sus diferentes categorías.
XIII. Estimación económica de los recursos biológicos forestales del área sujeta al cambio de uso de suelo.
XIV. Estimación del costo de las actividades de restauración por motivo del cambio de uso de suelo.
XV. En su caso, los demás requisitos que especifiquen las disposiciones aplicables.
En términos generales, de acuerdo a lo establecido en los criterios normativos analizados durante la elaboración de los estudios ambientales y a las medidas recomendadas, se concluye que la ejecución del proyecto es congruente con la regulación federal en materia de cambio de uso de suelo, acorde a los diferentes instrumentos jurídicos y de planeación examinados.
Como fue citado anteriormente, además de la presentación de esta Manifestación de Impacto Ambiental Modalidad Particular, se ha sujetado a la SEMARNAT de manera paralela y se presenta el correspondiente Estudio Técnico Justificativo.
IV. DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTO DE LA PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL PROYECTO. INVENTARIO AMBIENTAL
IV.1 Delimitación del área de estudio.
La zona de estudio se delimitó con respecto a la ubicación y amplitud de los componentes ambientales con los que el proyecto tendrá alguna interacción, aplicando los siguientes criterios para el establecimiento del área de estudio:
a) Dimensiones del proyecto.
La superficie total del proyecto es de 39,631.85 m2, la superficie donde se efectuará el cambio de uso del suelo es de 39,631.85 m2.
b) Conjunto y tipo de obras a desarrollar.
En este caso solo se efectuará el cambio de uso del suelo (CUS) por lo que se retirará la vegetación únicamente dentro del área del proyecto, limitándose al polígono del mismo.
c) Factores sociales y económicos (poblados, mano de obra, etcétera).
El centro poblado más cercano y donde se prevé se tenga el mayor impacto en demanda de mano de obra y derrama económica, es en el municipio de Santiago Nuevo León, el cual sitúa sus asentamientos humanos a una distancia de 2 kilómetros.
d) Rasgos geomorfoedafológicos, hidrográficos, climáticos, tipos de vegetación, entre otros.
El predio del proyecto geográficamente se encuentra ubicado en el kilómetro 238 de la carretera Cd. Victoria – Monterrey, específicamente en el municipio de Santiago Nuevo León. Se
tiene acceso por la carretera Nacional, al llegar a la entrada a Congregación Margaritas se recorren aproximadamente 800 metros sobre la carretera nacional y ahí en el km 238 se encuentra el predio donde se pretende llevar a cabo el proyecto.
El área del proyecto se encuentra ubicada a 3.5 kilómetros del Cerro El Pilón y a 5 kilómetros del Cerro El Borrado.
La altura sobre el nivel del mar de 450 - 500 m. La provincia como la provincia (Tabla IV.1 y Figura IV.1) y subprovincia fisiográfica La Gran Sierra Plegada (Figura IV.2) y una serie de plegamientos estrechos y alargados.
La vegetación y fauna tienden a ser muy similares a lo largo de toda esta subprovincia y la presencia de nuevos núcleos poblacionales afectaría a toda la subprovincia en su conjunto.
Dentro del estado de Nuevo León se encuentran áreas que corresponden a tres provincias fisiográficas: La Llanura Costera del Golfo Norte, La Sierra Madre Oriental, La Gran Llanura Norteamericana
Cuadro IV.1- Regiones Fisiográficas del estado de Nuevo León.
Provincia % de superficie en el estado de Nuevo León
Clave Nombre Clave Nombre
V Sierra Madre Oriental 7 Sierras y Llanuras Coahuilenses 13.56 5 Pliegues Saltillo – Parras 4.50
2 Sierras Tranversales 0.54
4 Gran Sierra Plegada 16.16
3 Sierras y Llanuras Occidentales 15.09 VI Gran Llanura de Norteamérica Llanura de Coahuila y Nuevo león 35.08 VII Llanura Costera del Golfo Norte Llanuras y Lomeríos 15.07
Figura IV .1.- Provincias Fisiográficas del estado de Nuevo León.
Provincia La Sierra Madre Oriental
El área del proyecto se ubica en la provincia Sierra Madre Oriental corre, desde sus límites con la del Eje Neovolcánico en las cercanías de Pachuca, Hgo., en sentido paralelo a la costa del Golfo de México. A la altura de Monterrey, N.L., una de sus ramas tuerce abruptamente al oeste para extenderse hasta la Sierra Madre Occidental al norte de Cuencáme, Dgo.; la otra continúa hacia el norte para terminar en la región de Big Bend, Texas.
Subprovincia Gran Sierra Plegada.
N
Provincias en el estado:
GRANDES LLANURAS DE NORTEAMÉRICA LLANURA COSTERA DEL GOLFO NORTE SIERRA MADRE ORIENTAL
Proyecto 200000 300000 400000 500000 600000 700000 26 00 00 0 26 00 00 0 27 00 00 0 27 00 00 0 28 00 00 0 28 00 00 0 29 00 00 0 29 00 00 0 30 00 00 0 30 00 00 0
Específicamente el área del proyecto se encuentra en la Subprovincia Sierra Plegada, se inicia inmediatamente al este de Saltillo, Coah., se flexiona con la integración de un gran arco al sur de Monterrey, N.L. y se prolonga hacia el sur hasta la altura de Ciudad Valles, S.L.P., de tal manera que abarca territorios de los estados mencionados y de Tamaulipas.
En ella dominan las capas plegadas de calizas con prominentes ejes estructurales de anticlinales y sinclinales.
El Sistema de Topoforma Sierra Pliegue Flexionada no presenta asociaciones, pero es de origen sedimentario marino, con orientación semicircular oeste-este-sureste anticlinorio (sucesión de anticlinales), además de presentar una litología de caliza, altura de 3700m sobre el nivel del terreno y pendientes muy abruptas.
Cabe mencionar que la Sierra Madre Oriental tiene su origen estructural constituido en gran parte por sedimentos del Mesozoico, depósitos que evolucionaron sobre un basamento del Precámbrico.
Se pueden observar afloramientos aislados en áreas próximas a Cd. Victoria, en el Estado de Tamaulipas, formando ventanas erosionales en una secuencia plegada mesozoica y paleozoica.
Figura IV .2.- Subprovincias Fisiográficas del estado de Nuevo León. N
Subprovincias en el estado: GRAN SIERRA PLEGADA
LLANURAS DE COAHUILA Y NUEVO LEÓN LLANURAS Y LOMERÍOS
PLIEGUES SALTILLO PARRAS SIERRA DE SAN CARLOS SIERRAS TRANSVERSALES
SIERRAS Y LLANURAS COAHUILENSES SIERRAS Y LLANURAS OCCIDENTALES Proyecto 200000 200000 300000 300000 400000 400000 500000 500000 600000 600000 700000 700000 26 00 00 0 26 00 00 0 27 00 00 0 27 00 00 0 28 00 00 0 28 00 00 0 29 00 00 0 29 00 00 0 30 00 00 0 30 00 00 0
Figura IV .3.- Subprovincias Fisiográficas del estado de Nuevo León. N 200000 200000 300000 300000 400000 400000 500000 500000 600000 600000 700000 700000 26 00 00 0 26 00 00 0 27 00 00 0 27 00 00 0 28 00 00 0 28 00 00 0 29 00 00 0 29 00 00 0 30 00 00 0 30 00 00 0 Sistema de topoformas: BAJADA CON LLANURAS BAJADA CON LOMERÍO BAJADA CON SIERRAS BAJADA TÍPICA LLANURA ALUVIAL LLANURA ALUVIAL CON LOMERÍO
LLANURA ALUVIAL CON LOMERÍO DE PISO ROCOSO O CEMENTADO LLANURA BAJA DE PISO ROCOSO O CEMENTADO CON LOMERÍO LLANURA DESÉRTICA
LLANURA DESÉRTICA DE PISO ROCOSO O CEMENTADO LLANURA DESÉRTICA INUNDABLE Y SALINA LLANURA DESÉRTICA SALINA LOMERÍO CON BAJADAS LOMERÍO CON LLANURAS LOMERÍO DE LADERAS TENDIDAS CON LLANURAS
LOMERÍO TÍPICO MESETA TÍPICA N/A
SIERRA ALTA CON LOMERÍO SIERRA BAJA SIERRA COMPLEJA SIERRA COMPLEJA CON BAJADAS SIERRA COMPLEJA CON LOMERÍO SIERRA PLEGADA
SIERRA PLEGADA-FLEXIONADA SIERRA PLEGADA CON LLANURAS SIERRA PLEGADA CON LOMERÍO VALLE DE LADERAS TENDIDAS VALLE INTERMONTANO VALLE INTERMONTANO CON LOMERÍO VALLE TÍPICO
Figura IV .4.- Geología del estado de Nuevo León.
El suelo presenta fases de profundidad divididas en someras, que son aquellas que se encuentran a menos de 50 cm de profundidad y profundas, entre 50 cm y un metro de profundidad. En el área de estudio, de acuerdo a la carta geológica se encuentran rocas sedimentarias de tipo Caliza – Lutita.
Los sedimentos son materiales formados como consecuencia de la actividad química o mecánica ejercida por los agentes de denudación sobre las rocas preexistentes, depositándose en forma estratificada, capa por capa en la superficie de la litósfera.
N Geología: Aluvial Arenisca Arenisca-Conglomerado Brecha sedimentaria Caliza Caliza-Lutita Caliza-Yeso Conglomerado Diorita Esquisto Granodiorita Lacustre Lutita Lutita-Arenisca Monzonita N/A Sienita Travertino Yeso Proyecto 200000 300000 400000 500000 600000 700000 26 00 00 0 26 00 00 0 27 00 00 0 27 00 00 0 28 00 00 0 28 00 00 0 29 00 00 0 29 00 00 0 30 00 00 0 30 00 00 0
N E W S Tipo de geología: Caliza-Lutita
Polígono del proyecto.
390000 390100 390200 390300 390400 390500 390600 2 80 42 00 280 42 00 2 80 43 00 280 43 00 2 80 44 00 280 44 00 2 80 45 00 280 45 00 2 80 46 00 280 46 00
Figura IV.5.- Suelos geológicos presentes en área del Proyecto “El Barrial”, municipio de Santiago, Nuevo León.
El área del proyecto presenta formación montañosa con pendientes muy pronunciadas, poseyendo varios tipos de suelo como son: Litosoles, Rendzina, Regosoles y Regosol calcárico.
Respecto a la composición de suelo el tipo corresponde a:
I+E+Rc/2: Litosol + Rendzina + Regosol calcarico / Clase textural media.
Rc+Re+I/2/L: Regosol calcárico + Regosol eútrico + Litosol / Clase textural media / Fase física lítica.
Figura IV .6.- Edafología del estado de Nuevo León. N Tipos de suelo: Acrisol Cambisol Castañozem Chernozem Feozem Fluvisol Gleysol Litosol Luvisol N/A Regosol Rendzina Solonchak Vertisol Xerosol Yermosol Proyecto 200000 300000 400000 500000 600000 700000 26 00 00 0 26 00 00 0 27 00 00 0 27 00 00 0 28 00 00 0 28 00 00 0 29 00 00 0 29 00 00 0 30 00 00 0 30 00 00 0
N E W S Tipos de suelo: I+E+Rc/2 Rc+Re+I/2/L
Polígono del proyecto.
390000 390100 390200 390300 390400 390500 390600 2 80 42 00 280 42 00 2 80 43 00 280 43 00 2 80 44 00 280 44 00 2 80 45 00 280 45 00 2 80 46 00 280 46 00
Figura IV.7.- Tipo de suelo presente en área de estudio, Proyecto El Barrial, en el municipio de Santiago, Nuevo León.
Litosol:
Símbolo: I. Suelo con menos de 10 cm. de espesor.
Rendzina:
Símbolo: E. Suelos con menos de 50 cm de espesor que están encima de rocas duras ricas en cal. La capa superficial es algo gruesa, oscura y rica en materia orgánica y nutrientes.
Símbolo: R. Suelos sin estructura y de textura variable, muy parecidos a la roca madre.
Regosol calcárico:
Símbolo: Rc. Regosol con algo de cal a menos de 50 cm de profundidad.
Regosol éutrico:
Símbolo: Re. Regosol con subsuelo rico o muy rico en nutrientes.
Clase textural.
Categoría de la unidad de suelo dominante, establecida en función de la proporción de arcilla, limo y arena.
Clase textural media:
Textura Media. Suelos con equilibrio de arcilla, limo y arena en los 30 cm superficiales.
Fase física.
Cualquier obstáculo físico (rocas, gravas, piedras, etc.) que impidan el apropiado uso del suelo o de maquinaria agrícola. Entre más cercana esté la fase con respecto a la superficie se considera más problemática.
Fase física lítica.
Suelo con rocas duras a menos 50 cm de profundidad.
VEGETACIÓN.
La comunidad vegetal dominante en el predio es de vegetación de matorral submontano. Comunidad formada principalmente por elementos inertes y caducifolios por un breve periodo del año; se encuentra generalmente entre los límites de matorrales áridos, bosques de encino y
N E W S Tipo de vegetación: Matorral Submontano. Polígono del proyecto.
390000 390000 390100 390100 390200 390200 390300 390300 390400 390400 390500 390500 390600 390600 2 80 42 00 280 42 00 2 80 43 00 280 43 00 2 80 44 00 280 44 00 2 80 45 00 280 45 00 2 80 46 00 280 46 00
selva baja caducifolia, principalmente en las partes bajas de ambas vertientes de la Sierra Madre Oriental, en su porción septentrional.
Figura IV. 8.- Tipos de Vegetación en área de estudio, Proyecto El Barrial, en el municipio de Santiago, Nuevo León.
El Matorral Submontano (Rzendowski,1966) se ha reconocido como una comunidad vegetal, que prospera en climas relativamente menos áridos (450 a 900 mm anuales de precipitación) y que rara vez sobrepasa 2,000 m de altitud. Está distribuida a lo largo de la Sierra Madre Oriental, desde Nuevo León hasta Hidalgo, extendiéndose un poco hacia la Planicie Costera Nororiental y también hacia el Altiplano. Es un matorral generalmente inerme, alto (3 a 5 m) y
denso, más o menos perennifolio, que se desarrolla sobre suelos someros de laderas de cerros, en la mayoría de los casos formados por roca sedimentaria.
En el área de influencia del proyecto la vegetación se encuentra en la condición de disturbio por la presión que ejerce el avance de la mancha urbana del área metropolitana de Santiago, por lo tanto en los tipos ya mencionados se presentan características secundarias. El más importante por su predominio es el Matorral Submontano.
En el área de influencia existen algunas especies de interés comercial como las especies forestales Pinus y Quercus. En área de estudio no presenta con especies de interés comercial.
En lo que se refiere a la agricultura en la zona de influencia del proyecto, esta actividad se presenta de manera aislada y principalmente en labores de cultivo de pastizales, los cuales algunos de éstos presentan estados de abandono debido al desplazamiento de zonas de cultivo localizadas al norte de esta zona de influencia para dar uso al suelo a otras actividades económicas como las de uso comerciales y turísticos.
En lo que a ganadería se refiere, actualmente en las cercanías del proyecto no se observa actividades de ganado bovino y caprino, establos lecheros y granjas avícolas.
La fauna subsistente tiende a buscar asociaciones vegetales similares para su anidación y reproducción. Se considera el impacto sobre el uso de este suelo al crearse un impacto sinérgico con el resto de los suelos del mismo tipo y por tanto impactos en vegetación y comunidades faunísticas cercanas. Asimismo existe una relación entre los suelos presentes y la permeabilidad de éstos para la recarga de los mantos acuíferos.
El área de estudio esta dentro de la Región (RH-24) denominada Bravo-Conchos, misma que se encuentra dentro de la Cuenca (B) la cual lleva por nombre R. Bravo-San Juan.
IV.2.1 Aspectos abióticos.
Tipo de clima.
La tipificación climática de la región se fundamenta en el sistema de clasificación de Köppen modificada por E. García para la República Mexicana presenta un solo tipo de clima en la zona del proyecto: (A)C(w1) semicálido, subhúmedo con humedad media con lluvias en verano, con un porcentaje de lluvia invernal de 5 y 10.2;
IV.2.2 Temperatura.
La zona presenta temporadas esporádicas e irregulares en los meses de diciembre y enero con temperaturas mínimas que fluctúan entre los -6 °C y -1 °C. Las heladas no tienen un patrón anual ni una frecuencia definida; existiendo años en los que no se presentan y otros en que suceden tres o más eventos en un mismo invierno.
Heladas: Muy esporádicas, existiendo la posibilidad de que ocurran en los meses de enero, febrero, noviembre y diciembre. No obstante, en marzo se presentan ocasionalmente heladas tardías y en octubre heladas tempranas.
Granizo: La frecuencia en la región se ubica dentro del rango de 0 a 1 día al año. Este fenómeno se presenta regularmente en los meses de marzo o abril.
Nevadas: Las nevadas no tienen un comportamiento definido, sin embargo, tomando como referencia las observaciones de los habitantes de la zona, su ocurrencia es de cada tres o cuatro años.
N E W S Tipo de clima: (A)C(w1) Semicálido - subhúmedo con lluvias en verano Polígono del proyecto. 390000 390000 390100 390100 390200 390200 390300 390300 390400 390400 390500 390500 390600 390600 2 80 42 00 280 42 00 2 80 43 00 280 43 00 2 80 44 00 280 44 00 2 80 45 00 280 45 00 2 80 46 00 280 46 00
La precipitación total varía de 800 a 1200 mm (milímetros) y para los meses de enero y diciembre de 20 a 25 mm, con un rango de 29 a 59 días de lluvias apreciables durante todo el año.
Figura IV.9.- Tipo de clima presente en área de estudio, Proyecto El Barrial, en el municipio de Santiago, Nuevo León.
El comportamiento estacional del clima en el área del proyecto es altamente contrastante ya que durante la época invernal se observan temperaturas medias mensuales de 15° C. e isoyetas anuales de 100 mm. Durante la época cálida por su parte la temperatura media mensual llega a ser hasta 30°C. y superior y la precipitación llega a ser hasta cinco veces a la precipitación invernal. La precipitación para ésta temporada se presenta con un período de 30 a 45 días de
