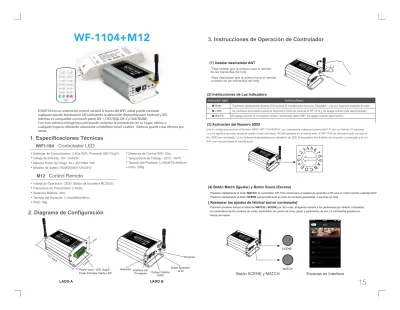

WF-1104+M12

Controlador LED

1. Especificaciones Técnicas

3. Instrucciones de Operación de Controlador

Estándar de Comunicación: 2.4Gz WiFi, Protocolo 80211b/g7n Voltaje de Entrada: 12V~ 24VCD

Máximo Poder de Carga: 4A x 4CH Max 16A Máximo de Salida: 192W/384W/(12V/24V)

Temperatura de Trabajo: -20ºC ~ 60ºC Tamaño del Producto: L128xW73xH45mm Peso: 290g

Distancia de Control WiFi: 50m

WiFi-104

Control Remoto

Voltaje de Operación: CD3V (Botón de la batería RC2032) Frecuencia de Transmisión: 2.4GHz

Distancia Remota: 30m

Tamaño del Producto: L104xW60xH9mm Peso: 42g

M12

El WiFi104 es un sistema de control versátil. A traves del WiFi usted puede controlar cualquier tipo de iluminación LED utilizando la aplicación disponible para Android y iOS. Ademas es compatible con touch panel DX-1, DX3-RGB, DX-5 y DX8-RGBW.

Con este sistema inteligente usted puede controlar la iluminacion de su hogar, oficina o cualquier espacio utilizando solamente su telefono móvil o tablet. Ademas puede crear efectos por zonas

Indicador Interface del

Proveedor Código Cambio SSID

Botón Aprender el ID

Escenas

2. Diagrama de Configuración

Poder Entrada/ Salida LED

(1) Instalar desinstalar ANT

(2) Instrucciones de Luz Indicadora

(3) Activación del Numero SSID

(4) Botón Match (Igualar) y Botón Scene (Escena)

[ Restaurar los ajustes de fabrica/ borrar contraseña] -Para instalar gire la antena hacia el sentido

de las manecillas del reloj

-Para desinstalar gire la antena hacia el sentido contrario de las manecillas del reloj

Parpadea rápidamente durante 25S durante la inicialización electrica. Parpadea 1 vez por segundo después de esto.

Use un código para activar el Numero SSID--WF-1104-SSID-X. La x representa cualquier numero del 0-F, con un total de 16 opciones. Lo cual significa que este producto puede contar con hasta 16 LAN aislados en la misma aréa. El WF-1104 se reiniciará cada vez que el No. SSID sea cambiado. La luz indicadora parpadeara por alrededor de 25S, el dispositivo móvil deber ser buscado y conectado a la red WiFi una vez terminada la inicialización.

Presione rápidamente el botón MATCH, el controlador WF-1104 comenzara el estatus de aprender el ID para el control remoto estandar M12 Presione rápidamente el botón SCENE secuencialmente al modo de escenas-guardadas, 4 escenas en total

Presione al mismo tiempo el boton de MATCH y SCENE por 3S o más, el aparato volverá a los parámetros por default. Incluyendo los parámetros de los cambios de modo, parámetros de control de zona, grupo y parámetros de red. La contraseña quedará en blanco de nuevo.

Se mantiene encendido cuando el dispositivo mobil se conecta al WF-1104 y se apaga cuando esta desconectado Se apaga cuando el controlador recibe o transimete datos WiFi. Se apaga cuando esta inactivo

(2)

4. Instrucciones del software de la aplicación

A. Descargue el software

(1) Configuración de la conexión a la red

El controlador WF-1104 puede conectarse directamente como un router:

Ingrese a la configuración Wi-Fi del dispositivo móvil, de un click en la función de busqueda de redes WiFi de su dispositivo móvil y marque el controlador WiFi activo (Leyenda 1) de un click en el numero SSID para conectar (por default no hay conttraseña)

Descargar para iOS Descargar para Android

Indicador Interface del

Proveedor Código Cambio SSID Botón Aprender el ID Escenas LADO B

2. Diagrama de Configuración

Poder Entrada/ Salida LED

LADO A

El WF-1104 puede funcionar de 2 maneras: Como un router directo o conectado a un router adicional

Conexión WiFi Android Conexión WiFi Apple (Leyenda 1)

C. De un click en el botón de “Network” para ingresar a la interface de la red (Leyenda-3-1), comienze con “connect to exiting LAN” el software buscara todas las redes WiFi activas de la lista SSID. Seleccione un router en especifico (Nota: No elija el WF-1104) Puede añadir el controlador WF-1104 al router inalámbrico (Leyenda-3-2 router inalámbrico TP-LINK1)

D. Salga del software del WF-1104 e ingrese al dispositivo móvil para establecer la configuración de red inalámbrica, seleccione el router inalámbrico a conectar. Interfaz de lista de dispositivos como se muestra en la leyenda 2-2 al reabrir el software para el WF-1104 .

Complete los pasos para conectar un router adicional.

Repita los pasos ABC que se muestran anteriormente si desea conectar multiples controladores WF-1104 al router inalámbrico

(2) Interface principal (5 tipos en total) (Leyenda 3-1)

Cancelar conexión a WF-1104 en Android Cancelar conexión a WF-1104 en Apple

Nota: En este modo de conexión y para evitar que el dispositivo movil se conecte automaticamente al controlador WF-1104 una vez completada la configuración,por favor de un click en “workable WF-1104 y bajo el dispositivo móvil ”WiFi Setting” despues de un click en “Olvidar esta red”(apple iOS) o “Cancelar guardar” (Android) para cancelar la conexión del WF-1104

(Leyenda 3-2) Interface de red Valor RGBW Valor Brillo Barra de Color Zona de Selección Selección de Grupo Switch Principal Valor Blanco Interface Modo Lista de Interface de Dispositivo

(3)

Presione el botón “ID learning button” La luz indicadora se encendera. Entonces seleccione el numero de zona en la interface y toque la barra de color durante 2-3 segundos. Se esuchara un zumbido (Mientras la luz indicadora parpadeea) esto quiere decir que la zona ha sido activada correctamente.

6. Interface Principal

(3) Programación de la Zona de Control

(4) Grupo

(5) Modo Interface para RGB / RGBW

(6) Interface “Hagalo usted mismo” DIY

(1) De un click en “Zona” dentro de la lista de interface del aparato para ingresar. De acuerdo con el efecto deseado usted puede activar multiples zonas, seleccione y nombre cada una de las zonas.

(2) Aprendiendo el ID:

(3) Cancelando el ID: Presione por 5S el botón “ID learning button” Se escuchará un zumbido largo. Esto quiere decir que el la zona de control ha sido cancelada exitosamente.

Nota: El WF-1104 esta nombrado como No. 1 por default pero puede ser cambiado o reemplazado como se desee. Zona Regresar Tipo Encender Interface de Zona

Lista de Interface de Aparato Seleccionar Tipo de Interface

Selección de Grupo

Interface de Grupo Operaciones de Grupo en la Interface Principal Selección de Zona

Nombre de Grupo Abrir el Grupo

Apagar

Botón “Learning ID”

Numero de Zona Barra de Color No. de Zona Nombre de Zona Cambio Modo Cambio Modo Individual

Editar Modo DIY

Cuadro de Color Guardar DIY Presione por 3S o más para borrar el cuadro de color Modo DIY Reproducir un modo DIY Reproducir bucle Modo DIY

Interface DIY Edita Modo Sencillo DIY Editar Modo Sencillo DIY

Deje P resionado P resione rapidamente Velocidad Brillo

Interface de Modo Seleccione el Tipo

de Efecto Deseado Reproducir distintos efectos en bucle (Brillo y Velocidad no pueden reproducirse en bucle

Seleccione el Efecto que desea reproducir

en bucle Características de grupo

Puede seleccionar varias zonas al mismo tiempo en operación de grupo . Color , temperatura de color y brillo se puede ajustar al mismo tiempo .

Máximo 3 grupos. Todas las zonas deben pertenecer al mismo grupo y ser del mismo tipo. Una zona puede pertenecer a multiples grupos al mismo tiempo.

Configure el grupo a la función habilitada , entonces aparecerá el grupo correspondiente en la interfaz principal

(4)

Haga click en el botón “Network” , después seleccione “Cambiar SSID y Contraseña” (Click “ ”) Para ingresar a los asjustes de usuario. Ingrese la nueva contraseña y nombre SSID (Min 8 caracteres, del 0-9, a-z y A-Z) de un click en el botón de “Apply” que se encuentra en la parte superior derecha de la interface para guardar los cambios.

Configurando el ID:

Presione rápidamente el botón en el controlador WF-1104, se escuchará un zumbido largo, entonces presione cualquiera de los botones en el control remoto M12. Se escuchará un zumbido largo de nuevo.

Cancelando la Configuración del ID:

Presione por 6S o más el botón en el controlador WF-1104, se escuchará un zumbido largo, esto quiere decir que la configuración ha sido cancelada en todos los controles remotos conectados al controlador.

Click para cambiar el Fondo

Nota: En conexión directa con el WF-1104 como router. Salga del software despues de cambiar el nomebre SSID y la contraseña y a continuación, entre al sistema de ajustes del dispositivo móvil para reconectar el WF-1104 Adicional a la conexión de router inalámbrica, solo necesita dar un click “ ” en la lista de Interface del Dispositivo para buscar de nuevo el controlador WF-1104 despues de haber cambiado el nombre SSID.

Activar una zona

Presione rápidamente para reproducir escena Presione por mas de 3S para guardar escena (Presione por más de 3S para aumentar brillo lentamente, bajo el modo atenuable

o de temperatura de color)

Apagar Zona Presione por más de 3S para areducir brillo lentamente, bajo el modo atenuable

o de temperatura de color

Presione rápidamete para apagar todas las zonas Nota: Si llega a olvidar su contraseña WiFi, por favor presione al mismo tiempo: y por más de 2S para restaurar los ajustes de fabrica. Esto borrará la contraseña actual y usted puede cambiarla de nuevo (Pagina 3)

(7) Interface de Escena Regresar de la

Interface Principal Reproducir

Escenas Guardar Efecto Actual en escena Reproducir Escena Cambiar Fondo

de la Escena Interface Guardar Escena Fondo de

la Escena

7. Configuracion del nombre SSID y Contraseña

8. Operando el Control Remoto “M12”

9. Diagrama de Cableado

1. Interface del aparato 2. Interface de la red 3. Interface cambio SSID 4. Interface cambio SSID y Contraseña Resturar los ajustes

de fabrica

1) Conecte todas las zonas al controlador y luminarias LED (Misma conexión que el WF-1104)

Nota: El controlador WF-1104 aparecera como zona 1 por default, los luminariosLED pueden ser conectados o desconectados en el controlador master. Si se desconecta se puede colocar algun otro como zona 1. Zonas multiples puede ser del mismo o de distinto tipo. Por ejemplo, atenuación de un color en todas las zonas, asi que todas pueden colocarse como DIM type. O distintas zona pueden colocarse con distintos tipos de efecto como: Atenuación, TC o RGB. Tal y como viene en el cuadro que se muestra abajo.

Tira LED Monocrómatica

Tira LED Blanco Neutro / Blanco Cálido

Tira LED Blanco Neutro + Blanco Cálido + Blanco Frío

Tira LED RGB Tira LED RGBW

WF-1104

M12

Móvil

Zona 1

Zona 2

Zona 3

Zona 4

Zona 5

REC-R4-5A REC-R4-5A REC-R4-5A REC-R4-5A REC-R4-5A

(5)

2) Conexión directa con WF-1104 como router

3) Conexión directa a traves de un router

4) Referencia de distancia remota

12 Zonas Máximo Router Inalámbrico 12 Zonas Máximo zona 1 zona 1 zona 1

Nota: Una zona ilimitada de receptores REC-R4-5A pueden ser instalados dentro de cada zona con un rango efectivo

Teléfono Móvil Router

Control Remoto M12

REC-R4-5A

Nota: La distancia que aparece en la imagen fue medida en un ambiente abierto, como tal la distancia puede verse reducida. Por favor haga una prueba de distancia antes de realizar la instalación
