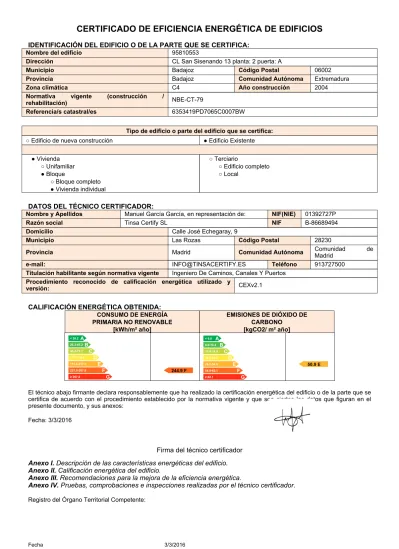

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

(1)

Fecha 3/3/2016

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio 95810553

Dirección CL San Sisenando 13 planta: 2 puerta: A

Municipio Badajoz Código Postal 06002

Provincia Badajoz Comunidad Autónoma Extremadura

Zona climática C4 Año construcción 2004

Normativa vigente (construcción /

rehabilitación) NBE-CT-79

Referencia/s catastral/es 6353419PD7065C0007BW

Tipo de edificio o parte del edificio que se certifica:

○ Edificio de nueva construcción ● Edificio Existente

● Vivienda ○ Terciario

○ Unifamiliar ○ Edificio completo

● Bloque ○ Local

○ Bloque completo ● Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos Manuel García García, en representación de: NIF(NIE) 01392727P

Razón social Tinsa Certify SL NIF B-86689494

Domicilio Calle José Echegaray, 9

Municipio Las Rozas Código Postal 28230

Provincia Madrid Comunidad Autónoma Comunidad de_Madrid

e-mail: [email protected] Teléfono 913727500

Titulación habilitante según normativa vigente Ingeniero De Caminos, Canales Y Puertos

Procedimiento reconocido de calificación energética utilizado y

versión: CEXv2.1

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 26.2 B 26.2-45.2 C 45.2-73.7 D 73.7-115.8 E 115.8-237.0 244.9 F F 237.0-267.8 G ≥ 267.8 A < 6.0 B 6.0-10.4 C 10.4-16.9 D 16.9-26.5 50.9 E E 26.5-54.9 F 54.9-62.1 G ≥ 62.1

El técnico abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 3/3/2016

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio.

Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

(2)

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 76.7

Imagen del edificio Plano de situación

2. ENVOLVENTE TÉRMICA

Cerramientos opacos

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Modo de obtención

Fachada Exterior - 6

_Fachada

_9.0

_1.60

_{Por defecto}

_Fachada

_8.85

_1.60

_{Por defecto}

_Fachada

_6.62

_1.60

_{Por defecto}

_Fachada

_11.14

_1.60

_{Por defecto}

_Fachada

_6.59

_1.60

_{Por defecto}

_Fachada

_14.06

_1.60

_{Por defecto}

Huecos y lucernarios

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de

Transmitancia

_Estimado

(3)

Fecha 3/3/2016

3. INSTALACIONES TÉRMICAS

Generadores de calefacción

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

Caldera - 1

_{Caldera Estándar}

_23.25

67.1

Gas Natural

_Estimado

TOTALES

Calefacción

Generadores de refrigeración

TOTALES

Refrigeración

Instalaciones de Agua Caliente Sanitaria

Demanda diario de ACS a 60° (litros/día)

106.4

Caldera - 1

_{Caldera Estándar}

_23.25

67.1

Gas Natural

_Estimado

(4)

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática C4 Uso Residencial

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN EMISIONES

INDICADOR GLOBAL INDICADORES PARCIALES

A < 6.0 B 6.0-10.4 C 10.4-16.9 D 16.9-26.5 50.9 E E 26.5-54.9 F 54.9-62.1 G ≥ 62.1 CALEFACCIÓN ACS

Emisiones

calefacción

[kgCO2/m² año]

E

Emisiones ACS

[kgCO2/m² año]

_G 37.29 9.93 REFRIGERACIÓN ILUMINACIÓN

Emisiones globales [kgCO2/m² año]¹

Emisiones

refrigeración

[kgCO2/m² año]

C

Emisiones

iluminación

[kgCO2/m² año]

-3.72

-La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

kgCO2/m² año kgCO2/año

Emisiones CO2 por consumo eléctrico

3.72

285.26 Emisiones CO2 por otros combustibles

47.22 3621.57

2. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN CONSUMO DE ENERGÍA PRIMARIA NO RENOVABLE

Por energía primaria no renovable se entiende la energía consumida por el edificio procedente de fuentes no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 26.2 B 26.2-45.2 C 45.2-73.7 D 73.7-115.8 E 115.8-237.0 244.9 F F 237.0-267.8 G ≥ 267.8 CALEFACCIÓN ACS

Energía primaria

calefacción

[kWh/m²año]

E

Energía primaria

ACS

[kWh/m² año]

G 176.08 46.89 REFRIGERACIÓN ILUMINACIÓN

Consumo global de energía primaria no renovable

[kWh/m² año]¹

Energía primaria

refrigeración

[kWh/m² año]

D

Energía primaria

iluminación

[kWh/m²año]

-21.96

-3. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 7.7 B 7.7-17.9 C 17.9-32.4 D 32.4-54.2 99.3 E E 54.2-99.8 F 99.8-108.8 G ≥ 108.8 A < 7.8 B 7.8-12.6 C 12.6-19.5 22.5 D D 19.5-30.0 E 30.0-36.9 F 36.9-45.4 G ≥ 45.4

(5)

Fecha 3/3/2016

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

Sustitución ventanas (Vidrio bajo emisivo y clase 4)

CALIFICACIÓN ENERGÉTICA GLOBAL

A < 26.2 B 26.2-45.2 C 45.2-73.7 D 73.7-115.8 229.0 E E 115.8-237.0 F 237.0-267.8 G ≥ 267.8 A < 6.0 B 6.0-10.4 C 10.4-16.9 D 16.9-26.5 47.7 E E 26.5-54.9 F 54.9-62.1 G ≥ 62.1

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 7.7 B 7.7-17.9 C 17.9-32.4 D 32.4-54.2 92.2 E E 54.2-99.8 F 99.8-108.8 G ≥ 108.8 A < 7.8 B 7.8-12.6 19.0 C C 12.6-19.5 D 19.5-30.0 E 30.0-36.9 F 36.9-45.4 G ≥ 45.4

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final

[kWh/m² año] 137.39 7.1 % 9.51 15.3 % 39.41 0.0 % - - % 186.31 6.2 % Consumo Energía primaria no renovable [kWh/m² año] 163.49 _E 7.1 % 18.59 _C 15.3 % 46.89 _G 0.0 % _- _- - % 228.97 _E 6.5 % Emisiones de CO2 [kgCO2/m² año] 34.62 E 7.1 % 3.15 C 15.3 % 9.93 G 0.0 % - - - % 47.70 E 6.4 % Demanda [kWh/m² año] 92.19 _E 7.1 % 19.02 _C 15.3 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos )

Ventana de PVC, con altas prestaciones de aislamiento térmico y acústico. Los perfiles de marco, hoja y travesaño, con gran resistencia, alta estanqueidad, fácil elaboración y larga vida útil, y que permitan fabricar elementos de grandes dimensiones. Vidrios aislante de 20 o 24 mm de espesor

Coste estimado de la medida

2100.0 €

Otros datos de interés

Coeficiente de transmisión térmica del marco máximo de la sección tipo Uh,m = 2,9 W/(m²K), perfiles de estética recta, espesor en paredes exteriores de 2,8 mm, 5 cámaras, refuerzos interiores de acero galvanizado, mecanizaciones de desagüe y descompresión, juntas de estanqueidad de EPDM, herrajes bicromatados, sin compacto, Según UNE-EN 14351-1. 5. En climas extremos tanto por frío como por calor, se utilizará 5 cámaras, llegando a una transmitancia de 1,3 W/m2K (habrá que pedir presupuesto complementario)

(6)

Incorporación/sustitución de bomba de calor de alta eficiencia energética para calefacción, refrigeración y ACS CALIFICACIÓN ENERGÉTICA GLOBAL

A < 26.2 B 26.2-45.2 C 45.2-73.7 95.4 D D 73.7-115.8 E 115.8-237.0 F 237.0-267.8 G ≥ 267.8 A < 6.0 B 6.0-10.4 16.2 C C 10.4-16.9 D 16.9-26.5 E 26.5-54.9 F 54.9-62.1 G ≥ 62.1

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 7.7 B 7.7-17.9 C 17.9-32.4 D 32.4-54.2 99.3 E E 54.2-99.8 F 99.8-108.8 G ≥ 108.8 A < 7.8 B 7.8-12.6 C 12.6-19.5 22.5 D D 19.5-30.0 E 30.0-36.9 F 36.9-45.4 G ≥ 45.4

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final

[kWh/m² año] 29.55 80.0 % 9.36 16.7 % 9.93 74.8 % - - % 48.83 75.4 % Consumo Energía primaria no renovable [kWh/m² año] 57.74 _D 67.2 % 18.28 _C 16.7 % 19.39 _E 58.6 % _- _- - % 95.41 _D 61.0 % Emisiones de CO2 [kgCO2/m² año] 9.78 C 73.8 % 3.10 B 16.7 % 3.29 E 66.9 % - - - % 16.16 C 68.3 % Demanda [kWh/m² año] 99.28 _E 0.0 % 22.47 _D 0.0 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos )

Bombas de calor aire/agua reversibles “split inverter”, de 22 - 27 kW de potencia (por ejemplo del tipo gama Platinum BC MAX)

Coste estimado de la medida

7500.0 €

Otros datos de interés

Funcionan a una temperatura de hasta -20°C con un COP de hasta 3,75 a +7/+35°C. Reversibles, permiten calentar en invierno y refrescar en verano. Están compuestas por una unidad exterior «Inverter» conectada al módulo interior mediante conexiones frigoríficas. El módulo interior viene totalmente equipado, e incluye: Un cuadro de mando con regulación programable en función de la temperatura exterior, que se comunica con el grupo exterior y que, dependiendo de las opciones conectadas, permite gestionar un circuito de calefacción directo, un circuito con válvula mezcladora, y uno o dos circuitos de producción de agua caliente sanitaria. Depósito de inercia de 40 litros.

(7)

Fecha 3/3/2016

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL

TÉCNICO CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

Fecha de realización de la visita del técnico certificador

02/3/2016

COMENTARIOS DEL TÉCNICO CERTIFICADOR

Comentarios del técnico

Se hace notar que el técnico que firma el informe, lo hace en representacion de TINSA CERTIFY S.L. y que los datos adoptados en el presente informe para la redacción del Certificado Eficiencia Energética son los facilitados por el Técnico ayudante del proceso de Certificación Energética de Edificios. El Técnico ayudante del proceso de Certificación Energética de Edificios que realiza la visita y toma de datos del presente Informe es:

JOSE LUIS MARTINEZ TABARES NIF: 02515389V y titulación de ARQUITECTO

En el cálculo del coste de las medidas de mejora no se incluyen instalaciones complementarias que puedieran ser necesarias.
