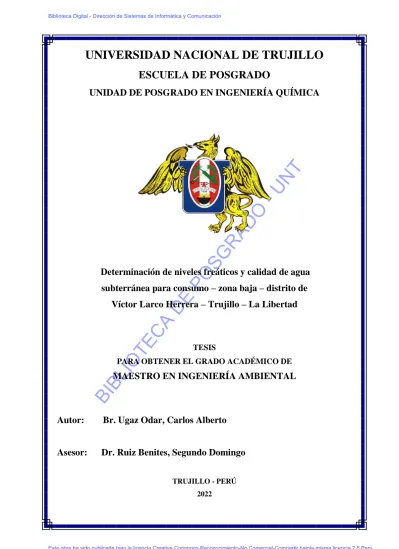

BIBLIOTECA
DE POSGRADO
- UNT
UNIVERSIDAD NACIONAL DE TRUJILLO
ESCUELA DE POSGRADO
UNIDAD DE POSGRADO EN INGENIERÍA QUÍMICA
Determinación de niveles freáticos y calidad de agua subterránea para consumo – zona baja – distrito de
Víctor Larco Herrera – Trujillo – La Libertad
TESIS
PARA OBTENER EL GRADO ACADÉMICO DE
MAESTRO EN INGENIERÍA AMBIENTAL
Autor: Br. Ugaz Odar, Carlos Alberto
Asesor: Dr. Ruiz Benites, Segundo Domingo
TRUJILLO - PERÚ 2022
BIBLIOTECA
DE POSGRADO
- UNT
JURADO DICTAMINADOR
________________________________________
Dr. Noe Idelfonso Costilla Sánchez PRESIDENTE
________________________________________
Dr. Segundo Juan Saldaña Saavedra SECRETARIO
________________________________________
Dr. Segundo Domingo Ruiz Benites ASESOR
BIBLIOTECA
DE POSGRADO
- UNT
AGRADECIMIENTOS
A Dios por darme salud, sabiduría y mucha fortaleza para culminar mi Maestría en Ingeniería Ambiental.
A mi esposa Carmen Alva y mis hijas Camila y Mariana por su constante apoyo incondicional.
A mi asesor Dr. Segundo Ruiz Benites, por su valiosa y desinteresada orientación y guía en la elaboración de la presente tesis de investigación.
Agradezco también, a docentes y compañeros que de una u otra manera aportaron a mi investigación científica.
Y en general a todos los que contribuyeron para que sea posible la elaboración de esta tesis.
BIBLIOTECA
DE POSGRADO
- UNT
ÍNDICE
RESUMEN ... vii
ABSTRACT ... viii
I.INTRODUCCIÓN ... viii
1.1. Antecedentes ... 2
1.2. Realidad problemática ... 2
1.3. Marco teórico ... 5
1.3.1. Aguas subterráneas ... 5
1.3.2. Nivel freático ... 5
1.3.3. Agua de pozo ... 5
1.4. Marco conceptual... 7
1.5. Justificación del problema ... 8
1.6. Formulación del problema ... 9
1.7. Formulación de la hipótesis ... 9
1.8. Objetivo general... 10
1.9. Objetivos específicos ... 10
II.MATERIALES Y MÉTODOS ... 11
2.1. Población y muestra ... 11
2.2. Materiales y equipo ... 11
2.3. Tecnicas y metodos ... 11
III.RESULTADOS ... 13
3.1. Analisis quimicos biologicos ... 19
IV.DISCUSIÓN DE RESULTADOS ... 21
V.CONCLUSIONES ... 22
VI.RECOMENDACIONES ... 23
BIBLIOTECA
DE POSGRADO
- UNT
ÍNDICE DE TABLAS
Tabla 01. Estudio de investigación de los niveles freáticos de la primera semana de los síes pozos de agua del distrito de Víctor Larco ... 13 Tabla 02. Estudio de investigación de los niveles freáticos de la segunda semana de los síes pozos de agua del distrito de Víctor Larco………. ... 13 Tabla 03. Estudio de investigación de los niveles freáticos de la tercera semana de los síes pozos de agua del distrito de Víctor Larco……… ... 14
Tabla 04. Estudio de investigación de los niveles freáticos de la cuarta semana de los síes pozos de agua del distrito de Víctor Larco……….. ... 14
Tabla 05. Estudio de investigación de los niveles freáticos de la quinta semana de los seis pozos de agua del distrito de Víctor Larco………...…... ... 15 Tabla 06. Estudio de investigación de los niveles freáticos de la sexta semana de los seis pozos de agua del distrito de Víctor Larco……… ... 15
Tabla 07. Estudio de investigación de los niveles freáticos de la séptima semana de los seis pozos de agua del distrito de Víctor Larco………... ... 16
Tabla 08. Estudio de investigación de los niveles freáticos de la octava semana de los seis pozos de agua del distrito de Víctor Larco………. ... 16
Tabla 09. Estudio de investigación de los niveles freáticos de la novena semana de los seis pozos de agua del distrito de Víctor Larco……… ... 17
Tabla 10. Estudio de investigación de los niveles freáticos de la décima semana de los seis pozos de agua del distrito de Víctor Larco……… ... 17
Tabla 11. Estudio de investigación de los niveles freáticos de la onceava semana de los seis pozos de agua del distrito de Víctor Larco……….. ... 18 Tabla 12. Estudio de investigación de los niveles freáticos de la doceava semana de los seis pozos de agua del distrito de Víctor Larco……….. ... 18
BIBLIOTECA
DE POSGRADO
- UNT
ÍNDICE DE GRAFICAS
Figura 01. Caída de un auto a un forado de más de tres metros de profundidad ... 3
Figura 02. Hundimiento de un vehículo a un perforado causado por el ascenso del nivel freático en una avenida del distrito ... 4
Figura 03. Niveles freáticos del suelo ... 4
Figura 04. Niveles Freáticos para la Ciudad de Trujillo. 2010 MPT ... 6
Figura 05 Niveles Freáticos para el distrito VLH. 2010 MPT ... 7
Figura 06. Promedio de niveles freáticos durante cada mes ... 9
Figura 07. Modelo de un Piezómetro eléctrico ... 12
BIBLIOTECA
DE POSGRADO
- UNT
RESUMEN
El objetivo del presente estudio es evaluar los niveles freáticos y calidad del agua subterránea en la zona baja del distrito de Víctor Larco Herrera, Trujillo, La Libertad.
Para este estudio se utilizó síes (06) pozos ubicados en distintos puntos del distrito de Víctor Larco Herrera, que vienen siendo utilizados para el regadío de parques y jardines en algunos casos.
En el presente estudio se evaluó los valores ascendentes de los niveles freáticos en el parte baja de la ciudad de Trujillo (oeste), realizando un registro semanal con el apoyo del instrumento llamado piezómetro y teniendo muestras de agua subterránea para analizar todos los parámetros de calidad como son los químicos: pH, conductividad eléctrica, sulfatos, carbonatos, bicarbonatos, dureza (Ca, Mg), metales tóxicos (As, Cd, Pb, Ba, entre otros) y RSC (Carbonato Sódico Residual) y biológicos:
OD, DBO, DQO, bacterias, virus, carbón orgánico, etc.
Los resultados mostraron los niveles bajo, medio o alto riesgo que tiene la zona más baja de Trujillo con respecto al nivel freático ascendente, diseñando un mapa isofreático; partiendo de un monitoreo de todos los puntos identificados en la zona.
Con los resultados químicos y biológicos de la calidad del agua subterránea se clasificó para su uso, fines y categoría, descrita en el reglamento de la Autoridad Nacional del Agua – ANA a fin de aprovechar su explotación si fuera el caso.
Además de los resultados de análisis de metales pesados en el agua de acuerdo a los Estándares de Calidad Ambiental-ECA del MINAM. La explotación del recurso sería una alternativa muy importante para efectos del drenaje vertical si el estudio demuestra el alto riesgo que tiene la zona con niveles ascendentes menores de 5 m del nivel freático.
Palabras clave: Nivel freático, piezómetro, drenaje vertical, mapa isofreático.
BIBLIOTECA
DE POSGRADO
- UNT
ABSTRACT
The objective of the present study is to evaluate the groundwater levels and low quality of the groundwater in the area Victor Larco Herrera district, Trujillo, La Libertad.
For this study, six (06) wells located in different points of the Víctor Larco Herrera district will be used, which are being used for the irrigation of parks and gardens in some cases.
The present study will evaluate the ascending values of the groundwater levels in the lower part of the city of Trujillo (west), making a biweekly record with the support of the instrument called piezometer and collecting the groundwater sample to analyze quality parameters such as chemical:
pH, electrical conductivity, sulfates, carbonates, bicarbonates, hardness (Ca, Mg), toxic metals (As, Cd, Pb, Ba, among others) and RSC (Residual Sodium Carbonate) and biologicals: OD, BOD, COD, virus, organic carbon, etc.
The results will show the low, medium or high risk levels of the lower Trujillo zone with respect to the rising water table, and an iso-frematic map is designed based on a monitoring of the points identified in the zone.
With the chemical and biological results of groundwater quality will be classified for use, purposes and category, described in the regulation of the National Water Authority - ANA in order to take advantage of its exploitation if it were the case.
In addition to the results of heavy metal analysis in the water according to the Environmental Quality Standards-ECA of the MINAM. The exploitation of the resource would be a very important alternative for effects of vertical drainage if the study shows that high risk that has the area with level ascending to less than 5 m of the water table.
Keywords: Water table, piezometer, vertical drainage, isopathic map.
BIBLIOTECA
DE POSGRADO
- UNT
I. INTRODUCCIÓN
Actualmente, 110 x 1012 metros cúbicos de agua caen en forma de precipitaciones pluviales sobre los continentes de nuestro planeta Tierra. Por otra parte, nuestra población se estima en 6,700 millones de habitantes, lo cual significa que a cada habitante le corresponde aproximadamente
45, 000 litros de agua superficial por día, no considerando el agua de lluvia o nieve en los océanos. Por lo tanto, debería alcanzar para todos. Sin embargo, esta cantidad es solamente aparente, porque a diario fallecen miles de personas por enfermedades por falta de abastecimiento de agua. Todo esto se debe a la distribución relativa tanto de personas como del agua, así como el hecho de que el agua no llega de manera regular, a través del tiempo existen zonas del planeta que, por razones de clima o geología, no cuentan con corrientes permanentes ni ríos.
Por esta razón, los habitantes de los asentamientos iniciales dependían del agua que permanece en el subsuelo, a pocos metros de la superficie, la cual para su consumo era mediante la excavación de pozos. La mayoría de los países recurren a las aguas subterráneas para su abastecimiento, convirtiéndose en el almacenamiento más grande de agua dulce.
(Price, M. 2008).
Agua superficial como subterránea constituyen un preciado recurso natural. A pesar de que la subterránea está oculta, es tan trascendente como la superficial. Presenta características que la convierten en fuentes de abastecimiento natural, por lo que elimina el uso de tanques de almacenamiento y de demás estructuras y asimismo reduce el costo de transporte.
A pesar de que el agua subterránea es renovable, la tasa con la que se repone suele ser más lenta que la de su extracción de la capa del subsuelo que lo contiene (acuífero). El agua fluye a lo largo de la superficie piezométrica de las áreas de mayor altura a la menor. La superficie piezométrica es el nivel freático en los acuíferos no confinados. (Davis, M.
2005).
El agua que procede de la lluvia y de la nieve fundida fluye hacia las corrientes de los ríos y se regresa a la atmósfera por evaporación o se filtra hacia el subsuelo para formar las aguas subterráneas. En la zona saturada los espacios intersticiales están completamente rellenos de agua. El agua de esta zona es el agua subterránea, y su techo es el nivel freático.
(Masters, G. & Ela, W. 2008).
BIBLIOTECA
DE POSGRADO
- UNT
1.1. Antecedentes
El estudio de niveles freáticos y piezométricos fueron realizados en la Universidad de Concepción (Chile), que tuvo como objetivos: Evaluar los problemas de drenaje en lo que respecta a la extensión y grado existente, modificación del sistema de tal manera que el nivel freático no altere las zonas cultivadas, y análisis del balance de las aguas de los acuíferos existentes. (Salgado, S. 2012).
Estudios geotécnicos del suelo, por ser considerados como punto de partida para cimentaciones, fueron realizados a fin de determinar los niveles de agua subterránea presentes en un terreno. El autor consideró los siguientes parámetros:
Análisis del empuje de agua, determinación de las sobrepresiones incidentes sobre los elementos de apoyo en el subsuelo, y el agotamiento e impermeabilización de suelos antes de la cimentación. (Cortegena, D. 2013).
Para la determinación de las causas que originaron problemas del nivel freático, se analizaron el comportamiento del manto freático durante doce años, precipitaciones y volúmenes de agua extraídos de las zonas de riego para áreas de cultivo en el Distrito de Riego 029 Xicoténcatl. (Ozuna, J. 2005).
En la Ciudadela de Chanchan se realizó una evaluación respecto al ascenso de niveles freáticos. El efecto de ascenso lo asocia al trasvase de las aguas del Río Santa del proyecto de Chavimochic. Analizo las variaciones de niveles freáticos desde 1966 a 2003.
Concluyendo que para preservar el sitio arqueológico es indispensable realizar mediciones hidrológicas a fin de planificar la gestión de recursos hídricos, controlar actividades regantes y parámetros meteorológicos. (Campos, V. 2008).
1.2. Realidad problemática
El distrito de Víctor Larco Herrera, anteriormente distrito de Buenos Aires, es uno de los distritos de la provincia de Trujillo. Es el distrito que tiene mayor índice de desarrollo (Programa de las Naciones Unidas para el desarrollo). Está ubicado en una zona a lo largo del pacifico. Cuenta con varios pozos de agua de subsuelo cuyo nivel freático varía de 0 hasta 4 metros. El agua es utilizada para consumo humano,
BIBLIOTECA
DE POSGRADO
- UNT
En el mencionado distrito se encuentra una gama de suelos de contextura diferente, los cercanos al litoral, mayormente son del tipo SP que incluyen arenas finas de compacidad semi densa y suelta. En las diferentes zonas existen arenas saturadas, cuya capacidad admisible es de aproximadamente 0,7 kg/cm2, que no es muy recomendable para construcción. Presentan un grave peligro para el transporte, tal como muestra la figura 01.
Figura 01. Caída de un auto a un forado de más de tres metros de profundidad.
Igualmente, en la actualidad los niveles freáticos del subsuelo en el distrito se han convertido en una amenaza y peligro para la circulación de vehículos por las avenidas. Tal como se muestra en la figura 02.
BIBLIOTECA
DE POSGRADO
- UNT
Figura 02. Hundimiento de un vehículo a un perforado causado por el ascenso del nivel freático en una avenida del distrito.
Sin embargo, el mayor problema del agua en el subsuelo se presenta en la construcción de las cimentaciones, por lo tanto, es determinante realizar estudios geotécnicos para determinar los niveles freáticos, calidad de aguas, conductividad eléctrica, etc. Finalmente, el monitoreo de niveles freáticos, permitirán determinar la estabilidad y seguridad para la construcción de viviendas y edificios. La figura 03 muestra los niveles freáticos del distrito de Víctor Larco.
Figura 03. Niveles freáticos del suelo.
BIBLIOTECA
DE POSGRADO
- UNT
1.3. Marco teórico
1.3.1. Aguas subterráneas
La mayoría de las aguas subterráneas se origina como agua meteórica, es decir, procedentes de precipitaciones en forma de lluvia o nieve. Si el agua de esa fuente no se pierde por evaporación, transpiración, escorrentía de los ríos, puede infiltrarse en la tierra. Las cantidades iniciales de agua proveniente de la precipitación sobre un terreno seco son retenidas muy fuertemente, formando una película en las superficies y en los microporos de las partículas del suelo en un cinturón de humedad del suelo. La región en la que esta agua se mantiene se llama zona insaturada o zona de aireación y el agua presente en esta es el agua vadosa. A mayores profundidades, en presencia de cantidades adecuadas de agua, todos los vacíos se llenan para producir una zona de saturación, cuyo nivel superior es el nivel freático. El agua presente en una zona de saturación se llama agua subterránea.
(Manahan, S. 2007).
1.3.2. Nivel freático
El nivel freático es fundamental para explicar y predecir el flujo de pozos y manantiales y los niveles de arroyos y lagos. Es también un factor importante para determinar la extensión en que los contaminantes y productos químicos peligrosos del subsuelo pueden ser transportados por el agua. El nivel freático puede mapearse observando el nivel de equilibrio del agua en los pozos, el cual es esencialmente igual a la cima de la zona saturada. El agua freática normalmente no está a nivel, pero tiende a seguir los contornos generales de la topografía de la superficie. También varía con las diferencias en la permeabilidad y la infiltración del agua. (Manahan, S.
2007).
1.3.3. Agua de pozo
La mayoría de las aguas subterráneas, son explotadas por medio del uso de pozos perforados en la zona saturada. El uso y mal uso del agua de estas fuentes tiene varias implicaciones ambientales. Conforme se va extrayendo
BIBLIOTECA
DE POSGRADO
- UNT
el agua el nivel freático en la vecindad del pozo desciende, creando una zona de depresión.
En Casos extremos el agua subterránea se agota severamente y los niveles de la superficie del terreno pueden incluso menguar (tal es el caso de la ciudad de Venecia, en Italia, que es muy vulnerable a las inundaciones. Las extracciones fuertes pueden dar lugar a la infiltración de contaminantes de fuentes como tanques sépticos, vertederos de desechos municipales y de residuos peligrosos. (Manahan, S. 2007).
Figura 04. Niveles Freáticos para la Ciudad de Trujillo. 2010 MPT.
En la gráfica 4, se puede observar las Áreas Altamente Críticas (rojo) con niveles de isoprofundidad menor a 1 m, comprende aproximadamente 137 ha, no apto para zonas de viviendas en condominios o multiviviendas en edificios superiores a los 5 niveles.
BIBLIOTECA
DE POSGRADO
- UNT
Figura 05 Niveles Freáticos para el distrito VLH. 2010 MPT.
En la gráfica 5, se puede observar la franja crítica (rojo) con niveles de isoprofundidad menor a 3 m, en el ámbito correspondiente al distrito de VLH.
1.4. Marco conceptual
➢ Agua subterránea: Agua existente bajo la superficie terrestre en una zona de saturación llenando los espacios vacíos del suelo y subsuelo, procedente de la infiltración por precipitaciones y escorrentías. El agua infiltrada circula por el subsuelo hasta llegar a una zona de acumulación limitada por capas impermeables, formando un manto, denominado acuífero que abastece pozos y manantiales.
➢ Acuífero: Grupo de formaciones o parte de una formación geológica, capaz de acumular una significativa cantidad de agua subterránea, la cual puede brotar como manantial, o se puede extraer para consumo. Pueden ser cautivos (confinados) o libres (no cautivos).
➢ Acuífero confinado: Acuífero cautivo, limitado superior e inferiormente por estratos impermeables, o por estratos de permeabilidad más reducida que la del acuífero mismo.
BIBLIOTECA
DE POSGRADO
- UNT
➢ Acuífero libre: Acuífero saltante o no cautivo. Acuífero en el cual, a diferencia de los confinados, no existe un límite superior de arcillas u otro material confinante.
➢ Nivel freático: Altura que alcanza la capa acuífera subterránea más superficial, superficie de agua que se encuentra en el subsuelo bajo el efecto de la fuerza de la gravitación y que delimita la zona de aireación de la de saturación.
➢ Flujo de agua subterránea: El agua fluye a lo largo de la superficie piezométrica de las áreas de mayor altura a las de menor.
➢ Piezometría: Generalmente se refiere a la medición de las presiones elevadas
➢ Piezómetro: Instrumento que mide la presión de un fluido en un punto.
1.5. Justificación del problema
Los excesos hídricos se encuentran por la zona sur oeste de la ciudad de Trujillo, donde más de 20 000 ha riegan diariamente diversos cultivos con láminas de riego superiores a los 3 mm/día (30 m³/ha/día).
La napa freática se ve afectada de una manera directa en la superficie de terrenos en venta, es por ese motivo que las construcciones que se realizan en estas zonas tienden a tener exceso de humedad, esta investigación va a favorecer a muchas empresas constructoras, para que antes de construir grandes proyectos inmobiliarios realicen un estudio muy exhaustivo y ver en qué nivel freático se encuentra el agua. El nivel freático se incrementa, debido a los ciclos climáticos y se acerca más a la superficie, por el contrario, descienden cuando disminuyen las precipitaciones. (Peláez, 2003).
La precipitación es una de las variables más importantes, porque existe una correlación de niveles entre los pluviométricos e hidráulicos. De ahí que los ciclos climáticos secos provocan un descenso de niveles.
BIBLIOTECA
DE POSGRADO
- UNT
Figura 06. Promedio de niveles freáticos durante cada mes.
Fuente: Elaboración propia.
El ascenso de la napa freática se debe al factor climático (tropicalización) que origina un régimen de lluvias. Se observa en el aumento de la intensidad de precipitaciones en un periodo de tiempo corto; pero trae como consecuencia la recarga de la napa freática, que no puede absorber por encontrarse en un nivel de saturación (Salas, 2000).
Con los resultados de la presente investigación se llegó a determinar la calidad del agua del mencionado distrito, para beneficio de todos los habitantes y así mismo con los niveles freáticos se mejorará las cimentaciones para las construcciones.
1.6. Formulación del problema
¿Cómo determinar los niveles freáticos y calidad del agua subterránea para consumo en la zona baja del distrito de Víctor Larco Herrera de Trujillo?
1.7. Formulación de la hipótesis
Afirmativa: Los niveles freáticos se determinarán con el equipo piezómetro eléctrico y la calidad de agua con los análisis físicos, químicos y microbiológicos de la zona baja de VLH que están a menos de 10 metros de profundidad y la calidad de agua no es apta para consumo humano.
Nula: Los niveles freáticos de la zona baja de VLH están a más de 10 m en profundidad y la calidad de agua es apta para consumo humano.
BIBLIOTECA
DE POSGRADO
- UNT
1.8. Objetivo general
Determinar los niveles freáticos y la calidad del agua subterránea en la zona baja del distrito de Víctor Larco Herrera de Trujillo.
1.9. Objetivos específicos
➢ Evaluar el nivel freático en seis (06) pozos artesanales ubicados en el distrito de VLH.
➢ Realizar el análisis microbiológico del agua subterránea en (06) pozos artesanales ubicados en el distrito de VLH.
➢ Realizar el análisis químico del agua subterránea en (06) pozos artesanales ubicados en el distrito de VLH.
BIBLIOTECA
DE POSGRADO
- UNT
II. MATERIALES Y MÉTODOS
2.1. Población y muestra
➢ Como Población se tomó al Distrito de Víctor Larco Herrera Trujillo. - La Libertad.
➢ La muestra se realizó en seis pozos de agua en el Distrito.
2.2. Materiales y equipo
➢ Piezómetro Eléctrico (cable 50m).
➢ Cinta métrica 50m.
➢ Conductímetro, pH metro, termómetro.
➢ Vasos de vidrio.
➢ Refrigeradora.
➢ GPS Territorial.
➢ Cámara fotográfica.
➢ Matraces Erlenmeyer de 250 ml.
➢ Estufa marca THERMO SCIENTIFIC 28 - 220 ºC.
➢ Cámara de Bioseguridad de 4 PIES CLASE II TIPO A2 MARCA ESCO, MODELOLA2-4A3, CALIDAD LABCULTURE.
➢ INCUBADORA CONVENCIONAL NATURAL 57 LT MARCA BINDER, MODELO BD-56.
➢ CONTADOR DE COLONIAS DIGITAL "CC-1 MARCA BOECO, MODELO CC-1.
➢ Impresora.
➢ Material de escritorio.
➢ Computadora.
2.3. Técnicas y métodos
La técnica realizada fue utilizar un piezómetro para ver el nivel de agua de cada pozo en el distrito de Víctor Larco Herrera.
BIBLIOTECA
DE POSGRADO
- UNT
Figura 07. Modelo de Piezómetro eléctrico.
Los niveles freáticos se determinaron, a través de medidas semanales de los niveles de agua en los síes pozos utilizando como medida un piezómetro y teniendo como resultados indicadores diferentes en cada semana de medida.
En la calidad de agua de los pozos, se realizó la investigación recopilando diferentes muestras de agua en envases de plástico y vidrio de los síes pozos, siendo analizado todas las muestras de ensayo en un laboratorio acreditado, obteniendo los resultados químicos y microbiológicos a través de un informe de ensayo totalmente detallado.
La calidad de agua fue analizada y comparada con los parámetros e indicadores según las normas legales que aprueban los estándares de calidad ambiental del agua ECA que estas establecen las normativas en el país, según el decreto supremo N°
004-2017 MINAM que consta de diferentes artículos publicados en el diario el
BIBLIOTECA
DE POSGRADO
- UNT
III. RESULTADOS
Los resultados obtenidos de los niveles freáticos y la calidad de agua en los seis pozos del Distrito de Víctor Larco Herrera son:
Tabla 01. Estudio de investigación de los niveles freáticos de la primera semana de los síes pozos de agua del distrito de Víctor Larco.
Tabla 02. Estudio de investigación de los niveles freáticos de la segunda semana de los síes pozos de agua del distrito de Víctor Larco.
BIBLIOTECA
DE POSGRADO
- UNT
Tabla 03. Estudio de investigación de los niveles freáticos de la tercera semana de los síes pozos de agua del distrito de Víctor Larco.
Tabla 04. Estudio de investigación de los niveles freáticos de la cuarta semana de los síes pozos de agua del distrito de Víctor Larco.
BIBLIOTECA
DE POSGRADO
- UNT
Tabla 05. Estudio de investigación de los niveles freáticos de la quinta semana de los seis pozos de agua del distrito de Víctor Larco.
Tabla 06. Estudio de investigación de los niveles freáticos de la sexta semana de los seis pozos de agua del distrito de Víctor Larco.
BIBLIOTECA
DE POSGRADO
- UNT
Tabla 07. Estudio de investigación de los niveles freáticos de la séptima semana de los seis pozos de agua del distrito de Víctor Larco.
Tabla 08. Estudio de investigación de los niveles freáticos de la octava semana de los seis
BIBLIOTECA
DE POSGRADO
- UNT
Tabla 09. Estudio de investigación de los niveles freáticos de la novena semana de los seis pozos de agua del distrito de Víctor Larco.
Tabla 10. Estudio de investigación de los niveles freáticos de la décima semana de los seis pozos de agua del distrito de Víctor Larco.
BIBLIOTECA
DE POSGRADO
- UNT
Tabla 11. Estudio de investigación de los niveles freáticos de la onceava semana de los seis pozos de agua del distrito de Víctor Larco.
Tabla 12. Estudio de investigación de los niveles freáticos de la doceava semana de los
BIBLIOTECA
DE POSGRADO
- UNT
3.1. Análisis químicos biológicos
Parámetros Símb Unidad PLA-01 PCV-02 PLC-03 PLF-04 PSE-05 PLS-06 ECA
Coliformes Totales
NMB 100ml <1.8 <1.8 <1.8 <1.8 <1.8 <1.8 50
Coliformes Fecales
NMB 100ml <1.8 <1.8 <1.8 <1.8 <1.8 <1.8 20
Escherichia Coli
NMB 100ml <1.8 <1.8 <1.8 <1.8 <1.8 <1.8 0
Pureza DT mg/L 351.3 615.8 793.5 955.0 880.3 656.2 500
Nitratos N03- N
mg/L 353.1 440.0 1.426 1.672 1.587 1.109 50
Nitritos N02- N
mg/L <0.004 <0.004 <0.004 <0.004 <0.004 <0.004 3
Sulfatos S042 mg/L 0.721 1.068 513.9 640.2 602.6 401.5 250
Fósforo P mg/L <0.0137 <0.0137 <0.0137 <0.0137 <0.0137 <0.0137 0.1
Aluminio Al mg/L <0.0080 <0.0080 <0.0080 <0.0080 <0.0080 <0.0080 0.9
Antimonio Sb mg/L <0.0052 <0.0052 <0.0052 <0.0052 <0.0052 <0.0052 0.02
Arsénico As mg/L <0.0065 <0.0065 <0.0065 <0.0065 <0.0065 <0.0065 0.01
Bario Ba mg/L <0.0066 <0.0066 <0.0066 <0.0066 <0.0066 <0.0066 0.7
Berilio Be mg/L <0.0057 <0.0057 <0.0057 <0.0057 <0.0057 <0.0057 0.012
BIBLIOTECA
DE POSGRADO
- UNT
Boro B mg/L
mg/L
0.247 0.161 0.113 0.138 0.097 0.166 2.4
Cadmio Cd mg/L <0.0027 <0.0027 <0.0027 <0.0027 <0.0027 <0.0027 0.003
Cobre Cu mg/L <0.0084 <0.0084 <0.0084 <0.0084 <0.0084 <0.0084 2
Cromo Cr mg/L <0.0056 <0.0056 <0.0056 <0.0056 <0.0056 <0.0056 0.05
Hierro Fe mg/L <0.0058 <0.0058 <0.0058 <0.0058 <0.0058 <0.0058 0.3
Manganeso Mn mg/L <0.0070 <0.0070 <0.0070 <0.0070 <0.0070 0.054 0.4
Mercurio Hg mg/L <0.0008 <0.0008 <0.0008 <0.0008 <0.0008 <0.0008 0.001
Molibdeno Mo mg/L <0.0048 <0.0048 <0.0048 <0.0048 <0.0048 <0.0048 0.07
Níquel Ni mg/L <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 0.07
Plomo Pb mg/L <0.0047 <0.0047 <0.0047 <0.0047 <0.0047 <0.0047 0.01
Selenio Se mg/L <0.0069 <0.0069 <0.0069 <0.0069 <0.0069 <0.0069 0.04
Zinc Zn mg/L <0.0091 <0.0091 <0.0091 <0.0091 <0.0091 <0.0091 3
BIBLIOTECA
DE POSGRADO
- UNT
IV. DISCUSIÓN DE RESULTADOS
Teniendo como resultados del estudio y análisis realizado de los niveles freáticos y la calidad de agua en los seis pozos del Distrito de Víctor Larco Herrera. - Trujillo. -La Libertad.
En los niveles freáticos podemos analizar según las medidas realizadas de las doce semanas de los seis pozos ubicados en el distrito de Víctor Larco Herrera. - Trujillo. - La Libertad.
Lo siguiente, que a través de la herramienta de medida utilizada llamada piezómetro en la primera semana tuvimos un nivel freático mucho menor, en comparación de la doceava semana de medida, esto refleja que los niveles freáticos están indicando un aumento y podemos decir que el incremento cada año será mayor.
Anteriormente no existió ningún estudio realizado a estos seis pozos se puede discutir la calidad de agua de los pozos, pero indudablemente según la investigación realizada, recopilando diferentes muestras de agua en envases de plástico y vidrio de los todos los pozos y siendo analizado todas las muestras de ensayo en un laboratorio acreditado, obteniendo los resultados químicos y microbiológicos a través de un informe de ensayo totalmente detallado podemos decir según la investigación e indicadores que contamos con una gran fortaleza de agua que se puede utilizar en su totalidad para consumo humano.
Es importante establecer en esta investigación que se realizó parámetros de medida en el subsuelo y se identificó, niveles freáticos de 0 a 4 mts. de humedad; caso que no es recomendable realizar grandes edificaciones de viviendas multifamiliares en la zona de distrito de Víctor Larco Herrera Trujillo. - La Libertad.
La calidad de agua fue analizada y comparada con los parámetros e indicadores según las normas legales que aprueban los estándares de calidad ambiental del agua ECA que estas establecen las normativas en el país, según el decreto supremo N° 004-2017 MINAM que consta de diferentes artículos publicados en el diario el peruano.
BIBLIOTECA
DE POSGRADO
- UNT
V. CONCLUSIONES
Podemos concluir según los resultados que se muestran del estudio realizado de los niveles freáticos y la calidad de agua en los seis pozos del Distrito.
➢ Se pudo observar y comprobar que los niveles freáticos, medidos semanalmente en los síes pozos utilizando como instrumento de medida un piezómetro, y teniendo como resultados indicadores diferentes en cada semana de medida, esto nos demuestra que las constructoras inmobiliarias, tienen que tomar las medidas correspondientes en las futuras edificaciones que realicen en todo el distrito de Víctor Larco Herrera. - Trujillo. - La Libertad. Para no tener que lamentar daños y perjuicios a los habitantes vecinos del sector.
➢ Respecto a la calidad de agua que se realizó recopilando diferentes muestras de agua en envases de plástico y vidrio de los síes pozos, fue analizado en un laboratorio acreditado, de los resultados químicos y microbiológicos podemos concluir que el agua por ser subterránea es tratada solamente por cloración de tratamientos potabilizadas con desinfección, se pueden utilizar para consumo humano según la tabla ECA que estas establecen las normativas en el país, según el decreto supremo N° 004-2017 MINAM que consta de diferentes artículos publicados en el diario el peruano.
BIBLIOTECA
DE POSGRADO
- UNT
VI. RECOMENDACIONES
Se recomienda considerar los resultados correspondientes en los futuros proyectos de edificaciones y construcciones inmobiliarias que se realicen en todo el distrito de Víctor Larco Herrera y no se tenga que lamentar daños y perjuicios a los moradores del sector con humedades en sus viviendas.
En lo que corresponde a la calidad de agua en los pozos, en que se realizó dicha investigación recopilando diferentes muestras de agua en envases de plástico y vidrio de los seis pozos, es recomendable medir la concentración del cloro residual a fin de evitar la contaminación.
BIBLIOTECA
DE POSGRADO
- UNT
VII. REFERENCIAS BIBLIOGRÁFICAS
➢ Campos, V. (2008). Ascenso de los niveles freáticos en el centro Arqueológico Chan Chan (Perú). Conferencia IX. Congreso Latino.
➢ Americano de Hidrología internacional. Quito- Ecuador Ciencias de la Tierra y del Medio Ambiente, 2011. Contaminación de las Aguas Subterráneas.
➢ Tema11Disponibleen:
http://www4.tecnun.es/asignaturas/Ecologia/Hipertexto/11CAgu/170AgSub.htm
➢ Cortegena. (2013). Determinación y análisis de niveles freáticos.
https://es.scribd.com/.../análisis de- niveles- freáticos.
➢ Davis, M. (2005). Ingeniería y ciencias ambientales. Editorial Mc Graw Hill. México.
➢ Delgado, Clavo. 2003. Propuestas para un adecuado control del nivel freático en el valle de Moche. SPGA.
➢ FAO Y CHAVIMOCHIC. 2000. El aprovechamiento de los Recursos de Aguas Subterráneas en el ámbito del P.E. CHAVIMOCHIC: Las Napas Freáticas después del traspase de aguas del río Santa. Trujillo – Perú.
➢ Masters, G. (2008). Introducción a la Ingeniería medioambiental. Editorial Prentice Hall.
España.
➢ Municipalidad de Trujillo. 2002. Atlas Ambiental de la Ciudad de Trujillo. Agenda 21 de Trujillo. Perú.
➢ Ozuna, J. (2005). Comportamiento de los niveles freáticos, someros en el distrito de Riego 029. Xicotencatl Tamaulipas. México.
BIBLIOTECA
DE POSGRADO
- UNT
➢ Salas Ortega, Linares Pajuelo. 2000. Tesis: “Efecto del Recurso Hídrico del Proyecto Especial CHAVIMOCHIC en el nivel de la Napa Freática y propuestas del Sistema de Drenaje necesario para los valles de Chao y Virú”. Universidad Nacional de Trujillo.
➢ Salgado, S. 2012: Estudios de los niveles freáticos. Universidad de Concepción. Facultad de Ingeniería Química.
➢ U.S. Army Corps of Engineers. 2009. Engineering and desing. Groundwaterhydrology. Eng.
Manual. EM 1110-2-1421.
➢ Valverde, J.C. 2007. Riego y Drenaje. Editorial Universidad Estatal de San José de Costa Rica.
207p. ISBN: 9977-64- 9944.
➢ Zeballos, M.E.; Rinaldi, V.; Rocca, R.J. 2002. Ascenso del nivel freático en suelos colapsables de la ciudad de Córdoba: Proyecto de Remediación. Geotécnica Patagónica – Argentina.
BIBLIOTECA
DE POSGRADO
- UNT
VIII. ANEXOS
ANEXO N° 1: PLANOS.
Plano N°1: Parque Los Sauces. – Buenos Aires.
Plano N°2: Parque Los Cocoteros. – Urb. El Golf.
BIBLIOTECA
DE POSGRADO
- UNT
Plano N°3: Parque La Familia. – Urb. El Golf.
Plano N°4: Parque Las Aguas. - Urb. San Andrés.
BIBLIOTECA
DE POSGRADO
- UNT
Plano N°5: Parque Cesar Vallejo. - Urb. California.
Plano N°6: Parque Santa Edelmira. – Huamán. - Buenos Aires.
BIBLIOTECA
DE POSGRADO
- UNT
ANEXO N° 2: FOTOS DE LA NECESIDAD DE AGUA EN EL DISTRITO DE VÍCTOR LARCO.
Foto N° 1.- Camión Cisterna.
Foto N° 2.- Camión Cisterna en reparto de Agua.
Foto N° 3.- Necesidad de la población por falta de Agua
BIBLIOTECA
DE POSGRADO
- UNT
ANEXO N° 3: 12 SEMANAS DE MEDIDAS DE POZOS.
Cuadro N° 1: Semana 1 a 4.
SEMANA FECHA POZO H.
inicial(m)
Factor(m) H.
final(m)
1
11/06/2021 LOS COCOTEROS 7.47 0.39 7.08
LA FAMILIA 5.56 0.22 5.34
14/06/2021
LOS SAUCES 2.94 0.46 2.48
LAS AGUAS 5.26 0.47 4.79
16/06/2021
CÉSAR VALLEJO 8.94 0.57 8.37
SANTA EDELMIRA 5.92 0.03 5.89
2
17/06/2021 LOS COCOTEROS 7.40 0.39 7.01
LA FAMILIA 5.58 0.22 5.36
21/06/2021 LAS AGUAS 5.34 0.47 4.87
CÉSAR VALLEJO 8.98 0.57 8.41
22/06/2021 LOS SAUCES 2.87 0.46 2.41
SANTA EDELMIRA 5.93 0.04 5.89
3
24/06/2021 LOS COCOTEROS 7.46 0.39 7.07
LA FAMILIA 5.59 0.22 5.37
28/06/2021 LAS AGUAS 5.66 0.47 5.19
CÉSAR VALLEJO 8.99 0.57 8.42
BIBLIOTECA
DE POSGRADO
- UNT
4
LA FAMILIA 6.65 0.22 6.43
5/07/2021 LAS AGUAS 6.72 0.47 6.25
CÉSAR VALLEJO 10.41 0.57 9.84
6/07/2021 LOS SAUCES 6.4 0.46 5.94
SANTA EDELMIRA 2.92 0.04 2.88
Cuadro N° 2: Semana 5 a 8.
SEMANA FECHA POZO H.
inicial(m)
Factor(m) H.
final(m)
5
8/07/2021 LOS COCOTEROS 7.44 0.39 7.05
LA FAMILIA 5.61 0.22 5.39
12/07/2021 LAS AGUAS 5.44 0.47 4.97
CÉSAR VALLEJO 9 0.57 8.43
13/07/2021 LOS SAUCES 5.9 0.46 5.44
SANTA EDELMIRA 2.89 0.04 2.85
6
15/07/2021 LOS COCOTEROS 7.51 0.39 7.12
LA FAMILIA 5.62 0.22 5.4
19/07/2021
LAS AGUAS 6.9 0.47 6.43
CÉSAR VALLEJO 9.2 0.57 8.63
20/07/2021 LOS SAUCES 2.88 0.46 2.42
SANTA EDELMIRA 5.93 0.04 5.89
22/07/2021 LOS COCOTEROS 7.43 0.39 7.04
BIBLIOTECA
DE POSGRADO
- UNT
7
LA FAMILIA 5.52 0.22 5.3
26/07/2021 LAS AGUAS 6.42 0.47 5.95
CÉSAR VALLEJO 8.92 0.57 8.35
27/07/2021 LOS SAUCES 2.82 0.46 2.36
SANTA EDELMIRA 5.83 0.04 5.79
8
29/07/2021 LOS COCOTEROS 7.42 0.39 7.03
LA FAMILIA 5.51 0.22 5.29
2/08/2021 LAS AGUAS 5.01 0.47 4.54
CÉSAR VALLEJO 9.09 0.57 8.52
3/08/2021 LOS SAUCES 2.77 0.46 2.31
SANTA EDELMIRA 5.99 0.04 5.95
Cuadro N° 3: Semana 9 a 12.
SEMANA FECHA POZO H.
inicial(m)
Factor(m) H.
final(m)
9
5/08/2018 LOS COCOTEROS 7.42 0.39 7.03
LA FAMILIA 5.51 0.22 5.29
9/08/2018 LAS AGUAS 6.5 0.47 6.03
CÉSAR VALLEJO 8.36 0.57 7.79
BIBLIOTECA
DE POSGRADO
- UNT
10
LA FAMILIA 5.49 0.22 5.27
16/08/2018 LAS AGUAS 5.36 0.47 4.89
CÉSAR VALLEJO 10.2 0.57 9.63
17/08/2018 LOS SAUCES 2.82 0.46 2.36
SANTA EDELMIRA 5.98 0.04 5.94
11
19/08/2018 LOS COCOTEROS 7.39 0.39 7
LA FAMILIA 5.48 0.22 5.26
23/08/2018 LAS AGUAS 5.05 0.47 4.58
CÉSAR VALLEJO 9.12 0.57 8.55
24/08/2018 LOS SAUCES 2.84 0.46 2.38
SANTA EDELMIRA 6.05 0.04 6.01
12
26/08/2018 LOS COCOTEROS 7.38 0.39 6.99
LA FAMILIA 5.47 0.22 5.25
30/08/2018 LAS AGUAS 5.1 0.47 4.63
CÉSAR VALLEJO 9 0.57 8.43
1/09/2018 LOS SAUCES 2.83 0.46 2.37
SANTA EDELMIRA 5.47 0.04 5.43
BIBLIOTECA
DE POSGRADO
- UNT
ANEXO N° 4: INFORMES DE LABORATORIO
BIBLIOTECA
DE POSGRADO
- UNT
BIBLIOTECA
DE POSGRADO
- UNT
BIBLIOTECA
DE POSGRADO
- UNT
BIBLIOTECA
DE POSGRADO
- UNT
BIBLIOTECA
DE POSGRADO
- UNT
BIBLIOTECA
DE POSGRADO
- UNT
BIBLIOTECA
DE POSGRADO
- UNT
UNIVERSIDAD NACIONAL DE TRUJILLO DECLARACIÓN JURADA
Los autores suscritos en el presente documento DECLARAMOS BAJO JURAMENTO que somos los autores responsables legales de la calidad y originalidad del contenido del proyecto de investigación científica, así como, del informe de la investigación científica realizado.
TITULO: Determinación de niveles freáticos y calidad de agua subterránea para consumo – zona baja – distrito de Víctor Larco Herrera – Trujillo – La Libertad
PROYECTO DE INVESTIGACIÓN CIENTIFICA INFORME DE INVESTIGACIÓN CIENTIFICA PROYECTO DE INVESTIGACIÓN ( ) TRABAJO DE INVESTIGACIÓN (PREGRADO) ( ) PREGRADO
PROYECTO DE TESIS PREGRADO ( ) TESIS PREGRADO ( )
PROYECTO DE TESIS MAESTRIA ( ) TESIS MAESTRÍA ( X )
PROYECTO DE TESIS DOCTORADO ( ) TESIS DOCTORADO ( )
El equipo investigador integrado por:
N° APELLIDOS Y NOMBRES FACULTAD
CONDICIÓN (NOMBRADO, CONTRATADO, MERITO, estudiante,
OTROS)
CÓDIGO docente Número de matrícula
del estudiante
Autor coautor
asesor
1 Ugaz Odar, Carlos Alberto Posgrado Estudiante 811050105 Autor
2 Ruiz Benites, Segundo Domingo Posgrado Nombrado 2239 Asesor
……… 18098186 FIRMA DNI
……… 17843343 FIRMA DNI
BIBLIOTECA
DE POSGRADO
- UNT
UNIVERSIDAD NACIONAL DE TRUJILLO
CARTA DE AUTORIZACIÓN DE PUBLICACIÓN DE TRABAJO DE INVESTIGACIÓN EN REPOSITORIO DIGITAL RENATI – SUNEDU
Trujillo, 26 de mayo de 2022 Los autores suscritos del INFORME DE INVESTIGACIÓN CIENTIFICA
Titulado: Determinación de niveles freáticos y calidad de agua subterránea para consumo – zona baja – distrito de Víctor Larco Herrera – Trujillo – La Libertad
AUTORIZAMOS SU PUBLICACIÓN EN EL REPOSITORIO DIGITAL INTITUCIONAL, REPOSITORIO RENATI – SUNEDU, ALICIA-CONCYTEC, CON EL SIGUIENTE TIPO DE ACCESO:
A. Acceso abierto:
B. Acceso restringido (datos del autor y resumen del trabajo) C. No autorizo su publicación
Si eligió la opción restringido o No autoriza su publicación sírvase justificar
_______________________________________________________________________________
ESTUDIANTE DE PREGRADO: TRABAJO DE INVESTIGACIÓN TESIS
ESTUDIANTE DE POSGRADO: TESIS MAESTRIA TESIS DOCTORAL
DOCENTE: INFORME DE INVESTIGACIÓN OTROS
El equipo investigador integrado por:
N° APELLIDOS Y NOMBRES FACULTAD
CONDICIÓN (NOMBRADO, CONTRATADO, MERITO, estudiante,
OTROS)
CÓDIGO docente Número de matrícula
del estudiante
Autor coautor
asesor
1 Ugaz Odar, Carlos Alberto Posgrado Estudiante 811050105 Autor
2 Ruiz Benites, Segundo Domingo Posgrado Nombrado 2239 Asesor
……… 18098186 FIRMA DNI
x
