Elaborado Ing. Jovanny Duque jduque@itsa.edu.co

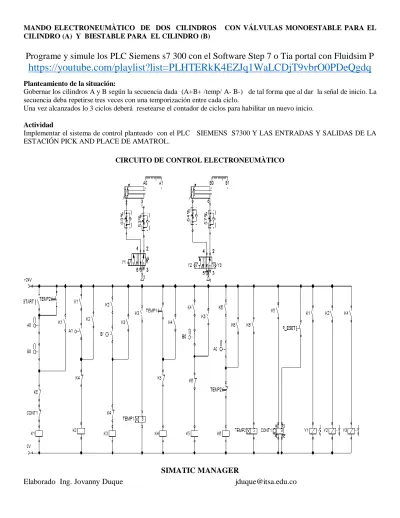

MANDO ELECTRONEUMÀTICO DE DOS CILINDROS CON VÁLVULAS MONOESTABLE PARA EL CILINDRO (A) Y BIESTABLE PARA EL CILINDRO (B)

Programe y simule los PLC Siemens s7 300 con el Software Step 7 o Tia portal con Fluidsim P

https://youtube.com/playlist?list=PLHTERkK4EZJq1WaLCDjT9vbrO0PDeQgdq

Planteamiento de la situación:

Gobernar los cilindros A y B según la secuencia dada (A+B+ /temp/ A- B-) de tal forma que al dar la señal de inicio. La secuencia deba repetirse tres veces con una temporización entre cada ciclo.

Una vez alcanzados lo 3 ciclos deberá resetearse el contador de ciclos para habilitar un nuevo inicio.

Actividad

Implementar el sistema de control planteado con el PLC SIEMENS S7300 Y LAS ENTRADAS Y SALIDAS DE LA ESTACIÓN PICK AND PLACE DE AMATROL.

CIRCUITO DE CONTROL ELECTRONEUMÀTICO

SIMATIC MANAGER

(2)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co

COM

COM1 I1.2

I0.0

Q4.5

Q5.6

START

Y1

Y2

A2 A1

A2 A1

3 4

Q5.5

Y3

A2 A1

I2.0 I1.3

A1 A0

1 4

1 4

I2.1

B1 B0

1 4

1 4

I1.0

RESET

3 4

ESQUEMA DE CONEXIÓN DE E / S PLC S7300 ITSA PICK AND PLACE

ENTRADAS

SALIDAS

+24 V 0V

+24 V 0V

+24 V 0V

ALIMENTACIÓN DEL PLC

(3)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co ENTRADAS Y SALIDAS

Nota: Todos los Finales de carrera y pulsadores conectados al PLC S7300 ITSA PICK&PLACE son normalmente abiertos (NO) TABLA DE SIMBOLOS

CONFIGURACION DEL HARWARE (PLANTILLA DEL S7300 PICK & PLACE AMATROL)

(4)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co FB1

(5)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co OB100

(6)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co OB1

Jóvenes, este material ha sido elaborado con mucho gusto.

Si te es útil Regálame un Like, comenta y suscríbete :) (っ◕‿◕) Te invito al CANAL DE YOUTUBE MEKATRONICA

para conocer más

http://www.youtube.com/c/JovannyDuque?sub_co nfirmation=1_

__________________________________

y Amigos/as en el BLOGG MEKATRONICA J DUKE podrás encontrar cantidad de recursos sobre SOLIDWORKS, HIDRÁULICA -

ELECTROHIDRÁULICA , NEUMÁTICA, ELECTRONEUMÁTICA, CONTROL, PLC M221, PLC SIEMEMS S7 1200, PLC SIEMENS S7 300 ,

FLUID SIM FACTORY IO, entre otros

https://mecatronica-itsa.blogspot.com/

(7)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co
