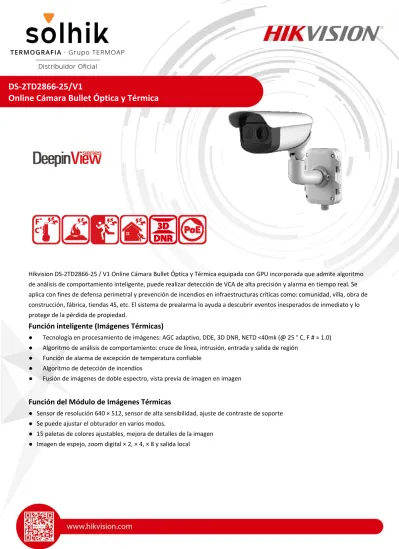

DS‐2TD2866‐25/V1
Online Cámara Bullet Óptica y Térmica
Hikvision DS‐2TD2866‐25 / V1 Online Cámara Bullet Óptica y Térmica equipada con GPU incorporada que admite algoritmo de análisis de comportamiento inteligente, puede realizar detección de VCA de alta precisión y alarma en tiempo real. Se aplica con fines de defensa perimetral y prevención de incendios en infraestructuras críticas como: comunidad, villa, obra de construcción, fábrica, tiendas 4S, etc. El sistema de prealarma lo ayuda a descubrir eventos inesperados de inmediato y lo protege de la pérdida de propiedad.
Función inteligente (Imágenes Térmicas)
● Tecnología en procesamiento de imágenes: AGC adaptivo, DDE, 3D DNR, NETD <40mk (@ 25 ° C, F # = 1.0)
● Algoritmo de análisis de comportamiento: cruce de línea, intrusión, entrada y salida de región
● Función de alarma de excepción de temperatura confiable
● Algoritmo de detección de incendios
● Fusión de imágenes de doble espectro, vista previa de imagen en imagen
Función del Módulo de Imágenes Térmicas
● Sensor de resolución 640 × 512, sensor de alta sensibilidad, ajuste de contraste de soporte
● Se puede ajustar el obturador en varios modos.
● 15 paletas de colores ajustables, mejora de detalles de la imagen
● Imagen de espejo, zoom digital × 2, × 4, × 8 y salida local
Especificación
Módulo Térmico
Sensor de Imagen Vanadium Oxide Uncooled Focal Plane Arrays
Max. Resolución 640 × 512
Paso de Píxeles 17 μm
Rango Espectral 8 μm to 14 μm
NETD less than 40 mk (@25°C,F#=1.0)
Longitud Focal 25 mm
MRAD 0.68 mrad
Campo de Visión 24.55°× 19.75° (H × V) Min. Distancia de Enfoque 13 m
Apertura F 1.0
Optical Module
Max. Resolución 1920 × 1080
Sensor de Imagen 1/2.8” Progressive Scan CMOS
Min. Illuminación Color: 0.001 Lux @(F1.2, AGC ON), B/W: 0.0001 Lux @(F1.2, AGC ON) Velocidad de obturación 1s to 1/100,000s
Longitud Focal 7 mm
Campo de Visión 43° × 25°(H × V)
WDR 120 dB
Día & Noche IR cut filter with auto switch Función de imagen
Fusión de Imágenes de
Bi‐espectro Fusion view of thermal view and overlaid details of the optical channel
Imagen en Imagen Combins details of thermal and optical image PIP, overlay thermal image on optical image
Función Inteligente
VCA (Video Content Analysis) 4 VCA rule types (Line Crossing, Intrusion, Region Entrance, and Region Exiting), up to 8 VCA rules.
Medición de Temperatura 3 temperature measurement rule types, 21 rules (10 points, 10 regions, and 1 line).
Rango de Temperatura ‐20°C to +150°C (‐4°F to +302°F) Presición de Temperatura ±8℃ (±14.4°F)
Detección de Incendios Dynamic fire point detection, up to 10 fire points detectable.
Infrarrojo
IR Distancia Up to 100 m
IR Intensidad y Ángulo Automatically adjusted Red
Corriente Principal
Visible Light: 50Hz: 25fps (1920 × 1080), 25fps (1280 × 960), 25fps (1280 × 720) Visible Light: 60Hz: 30fps (1920 × 1080), 30fps (1280 × 960), 30fps (1280 × 720) Thermal: 50fps ( 640 × 512)
Sub‐corriente
Visible Light: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144) Visible Light: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120) Thermal: 50fps (640 × 512)
Compresión de Video H.265/H.264/MJPEG, H.265+/H.264+ encoding with Baseline/Main/High Profile Compresión de Audio G .711u/G.711a/G.722.1/MP2L2/G.726/PCM
Protocolos IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS,NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Vista en Vivo Simultánea Up to 20
Nivel de Usuario / Host Up to 32 users, 3 levels: Administrator, Operator, User
Securidad User authentication (ID and PW), MAC address binding, HTTPS encryption, IEEE 802.1x access control, IP address filtering
Integración
Entrada de Alarma 2‐ch inputs (0‐5V DC)
Salida de Alarma 2‐ch relay outputs, alarm response actions configurable
Acción de Alarma SD recording/Relay output/Smart capture/FTP upload/Email linkage
Entrada de Audio 1 3.5mm Mic in/Line in interface. Line input: 2‐2.4V[p‐p], output impedance:1KΩ±10%
Salida de Audio Linear Level; Impedance: 600Ω
Reiniciar 1 Reset Button
Ethernet 1 RJ45 10M/100M Self‐adaptive Ethernet interface
Tarjeta de Memoria SD Built‐in Micro SD card slot, support Micro SD/SDHC/SDXC card (up to 128G), support manual/alarm recording
Salida de Video Analógica 1.0V [p‐p]/75Ω, PAL/NTSC/BNC
Programación de Aplicaciones Open‐ended API, support ISAPI, HIKVISION SDK and third‐party management platform
Cliente iVMS‐4200
Navegador IE9+, chrome31‐chrome44, Firefox 30‐Firefox51, Safari 5.02+(mac) General
Idioma para web cliente English
Energía 24 VAC± 25%, 12 VDC± 20%, two‐core terminal block PoE (802.3at, class 4)
Consumo de Energía 24 VAC± 25%: 1 A, 12 VDC ± 20%: 2 A, max. 16W (24W with De‐icing Heater On), PoE (802.3at, class 4): 42.5 V to 57 V, 0.4 A to 0.5 A
Temperatura / Humedad de
Trabajo ‐40 °C to 60 °C (‐40 °F to 140 °F), 90% or less Nivel de Protección IP66 Standard
TVS 6000V Lightning protection, surge protection, voltage transient protection Dimensión 535 mm × 171 mm × 400 mm (21.06 " × 6.73" × 15.75 ")
Peso Approx. 6 Kg (13.23 lb)
Tabla de Rango de DRI
* La tabla es solamente para referencia y el comportamiento puede variar según diferente ambiente.
Rango de funciones inteligentes
Diferentes objetivos activan los eventos de VCA dentro de diferentes límites de rango.
VCA Rango (Vehículo:
1.4×4.0m)
VCA Rango (Humanos:
1.8×0.5m)
Medición de Temperatura (Objeto:2×2 m)
Medición de Temperatura (Objeto:1×1 m)
Detección de Incendios (Objeto:2×2 m)
Detección de Incendios (Objeto:1×1 m)
750 m 250 m 585 m 295 m 1470 m 735 m
Cobertura de amplio rango
Existe un límite de alcance para detectar, reconocer e identificar objetivos humanos o de vehículos.
Rango de Detección (Vehículo:
1.4×4.0m)
Rango de Detección (Humanos:
1.8×0.5m)
Rango de Reconocimiento (Vehículo:
1.4×4.0m)
Rango de Reconocimiento (Humanos:
1.8×0.5m)
Rango de Identificación (Vehículo:
1.4×4.0m)
Rango de Identificación (Humanos:
1.8×0.5m)
2255 m 735 m 564 m 184 m 282 m 92 m
Modelo Disponible
DS‐2TD2866‐25/V1
Dimensions
DS‐2TD2866‐50/V1
Online Cámara Bullet Óptica y Térmica
Hikvision DS‐2TD2836‐50 / V1 Online Cámara Bullet Óptica y Térmica equipada con GPU incorporada que admite algoritmo de análisis de comportamiento inteligente, puede realizar detección de VCA de alta precisión y alarma en tiempo real. Se aplica con fines de defensa perimetral y prevención de incendios en infraestructuras críticas como: comunidad, villa, obra de construcción, fábrica, tiendas 4S, etc. El sistema de prealarma lo ayuda a descubrir eventos inesperados de inmediato y lo protege de la pérdida de propiedad.
Función inteligente (Imágenes Térmicas)
● Tecnología en procesamiento de imágenes: AGC adaptivo, DDE, 3D DNR, NETD <40mk (@ 25 ° C, F # = 1.0)
● Algoritmo de análisis de comportamiento: cruce de línea, intrusión, entrada y salida de región
● Función de alarma de excepción de temperatura confiable
● Algoritmo de detección de incendios
● Fusión de imágenes de doble espectro, vista previa de imagen en imagen
Función del Módulo de Imágenes Térmicas
● Sensor de resolución 640 × 512, sensor de alta sensibilidad, ajuste de contraste de soporte
● Se puede ajustar el obturador en varios modos.
● 15 paletas de colores ajustables, mejora de detalles de la imagen
● Imagen de espejo, zoom digital × 2, × 4, × 8 y salida local
Especificación
Módulo Térmico
Sensor de Imagen Vanadium Oxide Uncooled Focal Plane Arrays
Max. Resolución 640 × 512
Paso de Píxeles 17 μm
Rango Espectral 8 μm to 14 μm
NETD less than 40 mk (@25°C,F#=1.0)
Longitud Focal 50 mm
MRAD 0.34 mrad
Campo de Visión 12.42°× 9.95° (H × V) Min. Distancia de Enfoque 50 m
Apertura F 1.0
Optical Module
Max. Resolución 1920 × 1080
Sensor de Imagen 1/2.8” Progressive Scan CMOS
Min. Illuminación Color: 0.001 Lux @(F1.2, AGC ON), B/W: 0.0001 Lux @(F1.2, AGC ON) Velocidad de obturación 1s to 1/100,000s
Longitud Focal 13 mm
Campo de Visión 24° × 13.7°(H × V)
WDR 120 dB
Día & Noche IR cut filter with auto switch Función de imagen
Fusión de Imágenes de
Bi‐espectro Fusion view of thermal view and overlaid details of the optical channel
Imagen en Imagen Combins details of thermal and optical image PIP, overlay thermal image on optical image
Función Inteligente
VCA (Video Content Analysis) 4 VCA rule types (Line Crossing, Intrusion, Region Entrance, and Region Exiting), up to 8 VCA rules.
Medición de Temperatura 3 temperature measurement rule types, 21 rules (10 points, 10 regions, and 1 line).
Rango de Temperatura ‐20°C to +150°C (‐4°F to +302°F) Presición de Temperatura ±8℃ (±14.4°F)
Detección de Incendios Dynamic fire point detection, up to 10 fire points detectable.
Infrarrojo
IR Distancia Up to 100 m
IR Intensidad y Ángulo Automatically adjusted Red
Corriente Principal
Visible Light: 50Hz: 25fps (1920 × 1080), 25fps (1280 × 960), 25fps (1280 × 720) Visible Light: 60Hz: 30fps (1920 × 1080), 30fps (1280 × 960), 30fps (1280 × 720) Thermal: 50fps ( 640 × 512)
Sub‐corriente
Visible Light: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144) Visible Light: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120) Thermal: 50fps (640 × 512)
Compresión de Video H.265/H.264/MJPEG, H.265+/H.264+ encoding with Baseline/Main/High Profile Compresión de Audio G .711u/G.711a/G.722.1/MP2L2/G.726/PCM
Protocolos IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS,NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Vista en Vivo Simultánea Up to 20
Nivel de Usuario / Host Up to 32 users, 3 levels: Administrator, Operator, User
Securidad User authentication (ID and PW), MAC address binding, HTTPS encryption, IEEE 802.1x access control, IP address filtering
Integración
Entrada de Alarma 2‐ch inputs (0‐5V DC)
Salida de Alarma 2‐ch relay outputs, alarm response actions configurable
Acción de Alarma SD recording/Relay output/Smart capture/FTP upload/Email linkage
Entrada de Audio 1 3.5mm Mic in/Line in interface. Line input: 2‐2.4V[p‐p], output impedance:1KΩ±10%
Salida de Audio Linear Level; Impedance: 600Ω
Reiniciar 1 Reset Button
Ethernet 1 RJ45 10M/100M Self‐adaptive Ethernet interface
Tarjeta de Memoria SD Built‐in Micro SD card slot, support Micro SD/SDHC/SDXC card (up to 128G), support manual/alarm recording
Salida de Video Analógica 1.0V [p‐p]/75Ω, PAL/NTSC/BNC
Programación de Aplicaciones Open‐ended API, support ISAPI, HIKVISION SDK and third‐party management platform
Cliente iVMS‐4200
Navegador IE9+, chrome31‐chrome44, Firefox 30‐Firefox51, Safari 5.02+(mac) General
Idioma para web cliente English
Energía 24 VAC± 25%, 12 VDC± 20%, two‐core terminal block PoE (802.3at, class 4)
Consumo de Energía 24 VAC± 25%: 1 A, 12 VDC ± 20%: 2 A, max. 16W (24W with De‐icing Heater On), PoE (802.3at, class 4): 42.5 V to 57 V, 0.4 A to 0.5 A
Temperatura / Humedad de
Trabajo ‐40 °C to 60 °C (‐40 °F to 140 °F), 90% or less Nivel de Protección IP66 Standard
TVS 6000V Lightning protection, surge protection, voltage transient protection Dimensión 535 mm × 171 mm × 400 mm (21.06 " × 6.73" × 15.75 ")
Peso Approx. 6 Kg (13.23 lb)
Tabla de Rango de DRI
* La tabla es solamente para referencia y el comportamiento puede variar según diferente ambiente.
Rango de funciones inteligentes
Diferentes objetivos activan los eventos de VCA dentro de diferentes límites de rango.
VCA Rango (Vehículo:
1.4×4.0m)
VCA Rango (Humanos:
1.8×0.5m)
Medición de Temperatura (Objeto:2×2 m)
Medición de Temperatura (Objeto:1×1 m)
Detección de Incendios (Objeto:2×2 m)
Detección de Incendios (Objeto:1×1 m)
1500 m 500 m 1170 m 590 m 2940 m 1470 m
Cobertura de amplio rango
Existe un límite de alcance para detectar, reconocer e identificar objetivos humanos o de vehículos.
Rango de Detección (Vehículo:
1.4×4.0m)
Rango de Detección (Humanos:
1.8×0.5m)
Rango de Reconocimiento (Vehículo:
1.4×4.0m)
Rango de Reconocimiento (Humanos:
1.8×0.5m)
Rango de Identificación (Vehículo:
1.4×4.0m)
Rango de Identificación (Humanos:
1.8×0.5m)
4510 m 1471 m 1127 m 368 m 564 m 184 m
Modelo Disponible
DS‐2TD2866‐50/V1
Dimensions
