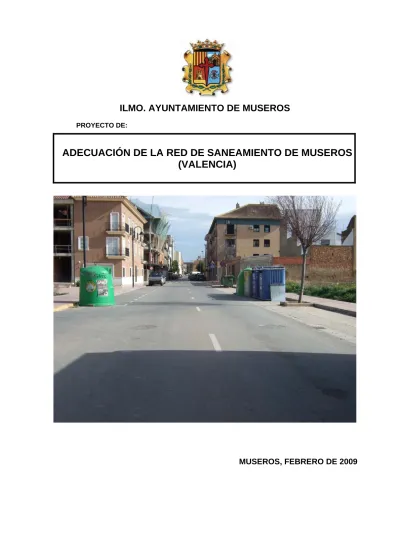

ADECUACIÓN DE LA RED DE SANEAMIENTO DE MUSEROS (VALENCIA)

(1)

ILMO. AYUNTAMIENTO DE MUSEROS

PROYECTO DE:

ADECUACIÓN DE LA RED DE SANEAMIENTO DE MUSEROS

(VALENCIA)

MUSEROS, FEBRERO DE 2009

(2)

ILMO. AYUNTAMIENTO DE MUSEROS

PROYECTO DE:

ADECUACIÓN DE LA RED DE SANEAMIENTO DE

MUSEROS (VALENCIA)

MUSEROS, FEBRERO DE 2008

(3)

ILMO. AYUNTAMIENTO DE MUSEROS MEMORIA

1

PROYECTO DE:

ADECUACIÓN DE LA RED DE SANEAMIENTO DE

MUSEROS (VALENCIA)

(4)

INDICE

DOCUMENTO Nº 1: MEMORIA

1. OBJETO DEL PROYECTO 2. ANTECEDENTES

3. JUSTIFICACIÓN DE LA SOLUCIÓN ADOPTADA 4. DESCRIPCIÓN DE LAS OBRAS

4.1 COLECTOR DE SANEAMIENTO C 1: AVDA. BLASCO IBÁÑEZ – AVDA. CORTS VALENCIANES.

4.2 COLECTOR DE SANEAMIENTO C 2: AVDA. LA SENYERA – AV. PAIS VALENCIÀ.

4.3 COLECTOR DE SANEAMIENTO C 3: AVDA. ELS FURS – AVDA. 9D’OCTUBRE.

4.4 COLECTOR DE PLUVIALES C 4: CALLE PLAÇA DEL CASTELL – C/ JOSÉ RUIZ.

5. PLAZO DE EJECUCIÓN 6. PLAZO DE GARANTIA 7. PRECIOS

8. REVISION DE PRECIOS

9. COEFICIENTE “K” PARA LA DETERMINACION DE LOS COSTES INDIRECTOS

10. SEGURIDAD Y SALUD LABORAL

11. DOCUMENTOS QUE COMPRENDE EL PROYECTO

(5)

3

12. PRESUPUESTO 13. CONCLUSION

ANEJOS

• ANEJO Nº 1: CARACTERÍSTICAS DEL PROYECTO

• ANEJO Nº 2: REPORTAJE FOTOGRÁFICO

• ANEJO Nº 3.- CÁLCULOS MECÁNICOS

• ANEJO Nº 4.- JUSTIFICACIÓN DE PRECIOS

• ANEJO Nº 5.- ESTUDIO DE SEGURIDAD Y SALUD LABORAL

DOCUMENTO Nº 2: PLANOS

PLANO Nº 1 SITUACION Y EMPLAZAMIENTO

PLANO Nº 2 PLANTA DE ACTUACIONES PROYECTADAS.

PLANO Nº 2.1 COLECTOR C1: Avda Blasco Ibañez-Corts Valencianes. PLANO Nº 2.2 COLECTOR C2: Avda De La Senyera-Pais Valencia. PLANO Nº 2.3 COLECTOR C3: C/ Els Furs-Av. 9 d'Octubre.

PLANO Nº 2.4 COLECTOR PLUVIAL C4: Plaza del Castell-Jose Ruiz. PLANO Nº 3 DETALLES.

PLANO Nº 3.1 ZANJAS TIPO.

PLANO Nº 3.2 POZOS DE REGISTRO.

(6)

DOCUMENTO Nº 3: PLIEGO DE PRESCRIPCIONES TECNICAS PARTICULARES 1. DEFINICIONES GENERALES

2. DESCRIPCION DE LAS OBRAS

3. CONDICIONES GENERALES DE LOS MATERIALES EJECUCIÓN DE LAS OBRAS, MEDICION Y ABONO.

4. CONDICIONES PARTICULARES DE LAS MATERIALES, EJECUCIÓN DE LAS OBRAS, MEDICION Y ABONO.

5. DISPOSICIONES GENERALES

DOCUMENTO Nº 4: PRESUPUESTO 4.1 MEDICIONES

4.2 CUADROS DE PRECIOS

4.2.1 CUADRO DE PRECIOS Nº 1 4.2.2 CUADRO DE PRECIOS Nº 2 4.3 PRESUPUESTO PARCIAL

4.4 RESUMEN DE PRESUPUESTO

(7)

5

MEMORIA

(8)

1 OBJETO DEL PROYECTO

Se presenta, a continuación, el proyecto que define, cuantifica y describe la solución propuesta para el Proyecto de “ADECUACIÓN DE LA RED DE SANEAMIENTO DE MUSEROS (VALENCIA)”, cuyo objeto es la descripción y valoración de las obras necesarias para la adecuación de la red de saneamiento de la localidad de Museros.

2 ANTECEDENTES

La estructura urbana de Museros ha desarrollado un aumento demográfico importante en los años sesenta, del siglo pasado, en un momento histórico donde el desarrollo urbanístico no disponía de las directrices necesarias acordes con el crecimiento y visión de futuro de la estructura urbana desarrollada lo que ha provocado una disfunción en la ejecución de unas instalaciones urbanísticas de aquellos momentos.

La orografía de Museros está orientada en sentido Oeste-Este descendente muy ligeramente, por lo que todo su diseño urbano está orientado siguiendo dicha pendiente. La actual recogida de aguas de saneamiento se realiza a través de dos grandes colectores en sentido transversal paralelos a la CV-300, los cuales se conectan directamente a la red del Colector General de la Entidad de Depuración de las Aguas (EDAR).

La red existente ha carecido en todo momento de una directriz técnica previa, careciendo de ejes principales, (donde viertan las redes secundarias de forma organizada), que lleven las aguas hasta los colectores principales existentes. Está diseñada de forma anárquica sin secuencias jerárquicas, lo que muchos casos ha supuesto la conexión de dichas redes de saneamiento a la red de acequias de riego, confundiendo ambas.

(9)

7

La red es totalmente unitaria, es decir, que las aguas pluviales y las aguas residuales son colectadas por las mismas tuberías, aunque los nuevos sectores de desarrollo tienden hacia redes separativas. En cuanto a los diámetros, la red está compuesta mayoritariamente por colectores de hormigón de diámetros interiores Ø 300 y Ø 400 mm, existiendo también casos de tramos de colector de diámetro Ø 200 mm, y llegando hasta un tamaño máximo de Ø 800 mm los más grandes.

Existe un elevado número de acequias que cruzan el casco urbano de la población en dirección Oeste-Este. Este sistema de acequias, además de servir para la distribución del agua de riego, se utiliza como sistema de evacuación de cualquier tipo de residuo líquido, e incluso sólido, debido a las innumerables conexiones con la red de alcantarillado. De esta forma, las acequias funcionan también como una red de alcantarillado que acaba desembocando al mar a través de las acequias principales, situación completamente indeseable dada la degradación del entorno que pueden comportar estos vertidos.

El tránsito del agua se produce siempre por gravedad, en dirección Oeste-Este y Sur-Norte, no siendo necesarias estaciones de bombeo que eleven la cota del agua.

La existencia del trazado de la línea de ferrocarril de la Generalitat Valenciana que discurre en sentido Sur-Norte constituye tradicionalmente una barrera a efectos de instalaciones que es necesario permeabilizar para mejorar la conexión de la red de saneamiento de Museros con el Colector General de la EDAR.

El problema principal presenta la red existente es el dimensionamiento de la misma, ya que siendo una red unitaria y con diámetros muy ajustados el agua de lluvia captada por los imbornales y sumideros existentes no puede ser trasegada óptimamente por los colectores bien debido a la falta de pendiente (ya sea escasa o incluso en contra- pendiente) o bien debido a la escasez de diámetro. Se produce en estos casos la entrada en carga de los colectores con posibilidad de que las trapas de los pozos afectados salten, y se produzca un encharcamiento en superficie e incluso la inundación de bajos cercanos a los puntos de desagüe.

(10)

El presente documento contiene las actuaciones a realizar en la red de saneamiento con el fin de mejorar el comportamiento hidráulico, teniendo en cuenta para ello varios datos de partida: levantamiento topográfico y topológico de la red existente, determinación de caudales de vertido, y las posibles conexiones de las aguas residuales con las acequias que cruzan la población.

3 JUSTIFICACIÓN DE LA SOLUCIÓN ADOPTADA

Las actuaciones planteadas corresponden al conocimiento y la experiencia que se tiene acerca del funcionamiento de la red de alcantarillado de Museros.

Se determina la ejecución tres colectores principales unitarios en sentido Oeste- Este, hasta su conexión con los colectores transversales descritos que se conectan a la red de la instalación depuradora de la Mancomunitat de l’Horta Nord, y un colector de pluviales en las proximidades de Ayuntamiento.

El objetivo final de la ejecución de estos tres colectores unitarios principales es aliviar la red existente (mediante interconexiones de la red actual con los nuevos colectores proyectados), la cual en caso de fuertes lluvias no es capaz de trasegar todo el volumen de agua generado, produciéndose como ya hemos comentado con anterioridad grandes encharcamientos en superficie e incluso la inundación de bajos comerciales.

Con respecto a la recogida de aguas pluviales, existe un problema histórico de concentración de caudal sobre un punto del casco antiguo de la población, justo frente al Ayuntamiento, lo que produce inundaciones en la vía pública y en las propiedades de los vecinos del entorno. Dado que estamos en zona pluviométrica puntualmente intensa (gota fría), es necesario la ejecución de un colector de aguas pluviales y rejas transversales que absorban este volumen de agua pluvial generado en el menor tiempo posible y conduzca este agua fuera del casco urbano.

Con estas directrices, se establece la ejecución de los colectores según el siguiente esquema:

(11)

9

A) Colector de saneamiento de aguas residuales C-1: Avda. Blasco Ibáñez – Corts Valencianes. B) Colector de saneamiento de aguas residuales C-2: Avda. de la Senyera – País Valencia. C) Colector de saneamiento de aguas residuales C-3: C/ Els Furs – Av. 9 d’Octubre. D) Colector de aguas pluviales C-4: Pl. del Castell – José Ruiz.

En el documento nº2 Planos podemos observar la ubicación en planta de las actuaciones proyectadas.

4 DESCRIPCIÓN DE LAS OBRAS

4.1 COLECTOR DE SANEAMIENTO C-1: AVDA. BLASCO IBÁÑEZ – AVDA. CORTS VALENCIANES.

Se propone la implantación de un nuevo colector para recoger las aguas residuales generadas por aproximadamente un tercio de la superficie del suelo urbano del sector Norte, así como la futura expansión urbanística prevista en el Plan General en gestión, de la zona Oeste, además de aliviar el caudal transportado por la red existente efectuando interconexiones entre la red existente y el nuevo colector.

La conducción discurrirá en sentido Oeste-Este por gravedad, atravesando mediante hinca la línea de FGV, hasta su conexión al pozo de registro del Colector principal que discurre por la margen oeste de la CV-300, el cual se conecta a la EDAR.

También se incluye la conexión del colector de la margen oeste de la CV-300 con el de la margen este, mediante un tramo de 18m de longitud desde el pozo de conexión del colector C1, el cual pasará por debajo de las acequias existentes en la CV-300.

La hinca bajo la línea de FGV se efectuará mediante tubería de acero recubierta de fibra de vidrio de diámetro Ø 900 mm para alojar en su interior la tubería de PEAD Ø 800 mm de diámetro nominal.

(12)

La conexión de los caudales de aguas residuales al colector proyectado se realizará, bien mediante la ejecución de un pozo de registro en la intersección del trazado con los colectores de la red de alcantarillado actual, o bien mediante la ejecución de tramos cortos de colector que conecten los pozos de registro de la red existente con los proyectados, de acuerdo a lo mostrado en el plano nº 2 “Planta de actuaciones proyectadas” y a las indicaciones de la Dirección de Obra. En los pozos de la red existente conectados al colector proyectado se deberá cegar la salida del colector viejo, o dejarla conectada al pozo para que funcione como aliviadero, según las indicaciones dadas por la Dirección de Obra en cada caso. Estos tramos de interconexión se realizarán mediante tubería de PEAD corrugado de doble pared de diámetro nominal Ø400mm SN 8 KN/m².

- Características de la red:

Conductos: Tubería de PVC Helicoidal sin rigidez estructural de diámetro nominal Ø 700mm, para ir recubierta exteriormente por hormigón en masa tipo HM-20/P/20/I, colocada sobre solera de hormigón de 15 cm de espesor, y recubierta también por ese hormigón hasta otros 15 cm por encima de la generatriz superior del tubo, relleno de zanja con tierras de aporte procedentes de préstamos y protección superior mediante losa de hormigón de HM20/P/20/I como base del asfalto y posterior asfaltado con MBC tipo S-12 de 5 cm de espesor.

Pozos: Pozo de registro prefabricado de 1 m de diámetro interior, con base de hormigón en masa y anillos y cono prefabricado de hormigón armado hasta alcanzar la altura definitiva del pozo, incluso marco y tapa de fundición dúctil de la marca Pamrex modelo NV MR 610 o similar, pates de polipropileno y junta expansiva, totalmente terminado.

Perforación horizontal bajo línea de FGV: Cruce de la vía de FGV con una distancia aproximada de unos 30 m, realizada mediante perforación horizontal hinca por rotación y empuje, con tubería de protección de acero revestida con fibra de vidrio y recubierta con brea epoxi antioxidante, de Ø 900 mm, para colocación de tubo de PEAD corrugado de doble pared de Ø 800 mm de diámetro nominal, conectado a pozos, incluso gestiones de tramitación para obtención de permisos y proyecto especifico.

(13)

11

- Mediciones de la red:

Conductos: 1.155,00 ml.

Pozos de registro: 43 ud. Conexiones de redes secundarias: 4 ud. Perforación horizontal bajo línea FGV: 1 ud.

4.2 COLECTOR DE SANEAMIENTO C-2: AVDA. LA SENYERA – AV. PAIS VALENCIÀ.

Se propone la implantación de un nuevo colector para recoger las aguas residuales generadas por la zona central de la población según el criterio descrito de eje principal dirección Oeste–Este hasta su conexión al Colector General existente en la CV-300, según el esquema de la red en el plano de emplazamiento.

La conducción discurrirá en sentido Oeste-Este por gravedad, hasta su conexión con la red existente del mismo diámetro en la C/ Molí, según se indica en el plano nº 2

“Planta de actuaciones proyectadas”.

También se incluye la conexión del colector de la margen oeste de la CV-300 con el de la margen este, mediante un tramo de 29m de longitud justo aguas arriba de la rotonda de la Avenida de la Cruz, donde conecta al colector de la margen oeste de la CV- 300 el colector Ø 800 mm al que desagua el colector proyectado C-2, tal y como se indica en el plano nº 2 “Planta de actuaciones proyectadas”.

(14)

Al igual que en el colector C-1, la conexión de los caudales de aguas residuales al colector proyectado se realizará, bien mediante la ejecución de un pozo de registro en la intersección del trazado con los colectores de la red de alcantarillado actual, o bien mediante la ejecución de tramos cortos de colector que conecten los pozos de registro de la red existente con los proyectados, de acuerdo a lo mostrado en el plano nº 2 “Planta de actuaciones proyectadas” y a las indicaciones de la Dirección de Obra. En los pozos de la red existente conectados al colector proyectado se deberá cegar la salida del colector viejo, o dejarla conectada al pozo para que funcione como aliviadero, según las indicaciones dadas por la Dirección de Obra en cada caso. Estos tramos de interconexión se realizarán mediante tubería de PEAD corrugado de doble pared de diámetro nominal Ø400mm SN 8 KN/m².

Conductos: Tubería de Polietileno Corrugado de Doble Pared de Ø 630 mm de diámetro nominal SN 8 KN/m², recubierta de arena alrededor de la tubería, apoyada sobre cama de asiento de 15 cm de espesor y hasta 30 cm por encima de la generatriz superior del tubo, relleno de la zanja con tierras de aporte procedentes de préstamos hasta la losa de hormigón de HM20/P/20/I como base del asfalto y posterior asfaltado con MBC tipo S- 12 de 5 cm de espesor.

Mediciones de la red:

Conductos: 606,00 ml.

Pozos de registro: 23 ud. Conexiones de redes secundarias: 4 ud.

(15)

13

4.3 COLECTOR DE SANEAMIENTO C-3: AVDA. ELS FURS – AVDA. 9 D’OCTUBRE.

Se determina la colocación de un colector de Ø 700mm, para la recogida de aguas residuales de la zona Sur de la población así como la futura expansión urbanística prevista en el Plan General en gestión de la zona Sur y Oeste.

La conducción discurrirá en sentido Oeste-Este por gravedad, atravesando mediante hinca la línea de FGV, hasta su conexión al pozo de registro del Colector principal que discurre por la margen oeste de la CV-300, el cual se conecta a la EDAR.

También se incluye la conexión del colector de la margen oeste de la CV-300 con el de la margen este, mediante un tramo de 30m de longitud desde el pozo de conexión del colector C1.

La hinca bajo la línea de FGV se efectuará mediante tubería de acero recubierta de fibra de vidrio de diámetro Ø 900 mm para alojar en su interior la tubería de PEAD Ø 800 mm de diámetro nominal.

Al igual que en los colectores C-1 y C-2, la conexión de los caudales de aguas residuales al colector proyectado se realizará, bien mediante la ejecución de un pozo de registro en la intersección del trazado con los colectores de la red de alcantarillado actual, o bien mediante la ejecución de tramos cortos de colector que conecten los pozos de registro de la red existente con los proyectados, de acuerdo a lo mostrado en el plano nº 2

“Planta de actuaciones proyectadas” y a las indicaciones de la Dirección de Obra. En los pozos de la red existente conectados al colector proyectado se deberá cegar la salida del colector viejo, o dejarla conectada al pozo para que funcione como aliviadero, según las indicaciones dadas por la Dirección de Obra en cada caso. Estos tramos de interconexión se realizarán mediante tubería de PEAD corrugado de doble pared de diámetro nominal Ø400mm SN 8 KN/m².

(16)

Conductos: Tubería de PVC Helicoidal sin rigidez estructural de diámetro nominal Ø 700mm, para ir recubierta exteriormente por hormigón en masa tipo HM-20/P/20/I, colocada sobre solera de hormigón de 15 cm de espesor, y recubierta también por ese hormigón hasta otros 15 cm por encima de la generatriz superior del tubo, relleno de zanja con tierras de aporte procedentes de préstamos y protección superior mediante losa de hormigón de HM20/P/20/I como base del asfalto y posterior asfaltado con MBC tipo S-12 de 5 cm de espesor.

Perforación horizontal bajo línea de FGV: Cruce de la vía de FGV con una distancia aproximada de unos 30 m, realizada mediante perforación horizontal hinca por rotación y empuje, con tubería de protección de acero revestida con fibra de vidrio y recubierta con brea epoxi antioxidante, de Ø 900 mm, para colocación de tubo de PEAD corrugado de doble pared de Ø 800 mm de diámetro nominal, conectado a pozos, incluso gestiones de tramitación para obtención de permisos y proyecto específico.

Conductos: 869,00 ml.

Pozos de registro: 30 ud. Conexiones de redes secundarias: 6 ud.

(17)

15

4.4 COLECTOR DE PLUVIALES C-4: CALLE PLAÇA DEL CASTELL – C/ JOSÉ RUIZ.

Existe un problema histórico de concentración de caudal sobre un punto del casco antiguo de la población, justo frente al Ayuntamiento, lo que produce inundaciones en la vía pública y en las propiedades de los vecinos del entorno. Dado que estamos en zona pluviométrica puntualmente intensa (gota fría), es necesario la ejecución de un colector de aguas pluviales que absorba este volumen de agua pluvial generado en el menor tiempo posible y conduzca este volumen de agua fuera del casco urbano. Se propone la ejecución de un colector de PVC Helicoidal de diámetro nominal Ø 700 mm y rejas transversales de longitud igual a la anchura de la calle que capten el agua y la trasladen desde la zona de conflicto hacia un punto de vertido adecuado, según las indicaciones de la Dirección de Obra.

La conducción discurrirá en sentido Sur-Norte por gravedad, hasta su conexión en el punto de vertido indicado por la Dirección de Obra.

Conductos: Tubería de PVC Helicoidal sin rigidez estructural de diámetro nominal Ø700mm, para ir recubierta exteriormente por hormigón en masa tipo HM-20/P/20/I, colocada sobre solera de hormigón de 15 cm de espesor, y recubierta también por ese hormigón hasta otros 15 cm por encima de la generatriz superior del tubo, relleno de zanja con tierras de aporte procedentes de préstamos y protección superior mediante losa de hormigón de HM20/P/20/I como base del asfalto y posterior asfaltado con MBC tipo S-12 de 5 cm de espesor.

(18)

Rejas transversales: Imbornal transversal formado por canal de 0’5 m de ancho, solera y paredes de hormigón vibrado HA-30/P/20/IV+Qc de 20 cm de espesor con armadura de diámetro Ø 8 mm en mallazo de 15x15 cm y profundidad entre 0’5 y 1 metro, equipado con rejilla de la marca Fábregas modelo B-30AD o similar, de carga de rotura 400KN, para canalillos o corta aguas, de dimensiones exteriores 985x495 mm y 70 mm de altura, superficie de absorción de 1.600 cm², elementos de encadenado y perfiles de sujeción, incluso conexión del albañal, relleno y compactación del trasdós de la excavación si no se hormigona contra el terreno.

Conducto: 50 ml. Pozos de registro: 4 ud. Rejas transversales: 16,5 ml

4.5 ZANJAS TIPO

Las zanjas tipo aparecen en el plano nº 3 “Detalles. Zanjas tipo y pozos de registro”.

Las zanjas tipo se caracterizan en función del material del colector (según sea PVC Helicoidal sin rigidez estructural o PEAD corrugado de doble pared) y la profundidad de las mismas.

(19)

17

En el caso de las zanjas PVC Helicoidal sin rigidez estructural (Ø 700 mm), el colector va instalado en una zanja de 1,1m de ancho en el colector C1 (cuya profundidad media es de 2,3m) y de 1m en los colectores C3 y C4, que discurren más superficiales. Las paredes de la zanja serán verticales, entibadas mediante entibación ligera siempre que la profundidad de la misma sea superior a 1,5m. El tubo se instalará apoyado sobre una cama de asiento de 15 cm de espesor de HM-20/P/20/I e irá recubierto hasta 15 cm por encima de la generatriz superior del mismo con ese mismo hormigón, reforzado con un mallazo electrosoldado Ø8 mm 15x15 cm de acero corrugado B-500-S. Por encima de este hormigón la zanja se rellenará con tierras adecuadas de aporte procedentes de préstamos en capas de 25 cm de espesor máximo, compactadas al 95% del Próctor Modificado, hasta alcanzar la base del asfalto ejecutada mediante losa de hormigón en masa tipo HM-20/P/20/I de 20 cm de espesor, donde apoyarán los 5 cm de MBC tipo S-12 como capa de rodadura. Este tipo de sección transversal se ejecutará en el caso de los colectores C 1, C 3 y C 4 (pluvial). En el caso del colector de pluviales (C 4), el pavimento actual es de adoquín, lo que obligará a retirar este pavimento para su posterior utilización, o aportar adoquín nuevo de idénticas características.

En el caso de la zanja del colector C2 (tubería de PEAD corrugado de doble pared Ø 630 mm SN 8 KN/m²), el colector va instalado en una zanja de 1m de ancho. Las paredes de la zanja serán verticales, entibadas mediante entibación ligera siempre que la profundidad de la misma sea superior a 1,5m. El tubo se instalará apoyado sobre una cama de asiento de arena de 15 cm de espesor e irá recubierto hasta 15 cm por encima de la generatriz superior del mismo con esta misma arena, compactada por inundación. Por encima, la zanja se rellenará con tierras adecuadas de aporte procedentes de préstamos en capas de 25 cm de espesor máximo, compactadas al 95% del Próctor Modificado, hasta alcanzar la base del asfalto ejecutada mediante losa de hormigón en masa tipo HM-20/P/20/I de 20 cm de espesor, donde apoyarán los 5 cm de MBC tipo S-12 como capa de rodadura.

(20)

4.6 POZOS DE REGISTRO

Los detalles de los pozos de registro se muestran en el plano nº 3 “Detalles. Zanjas tipo y pozos de registro”.

Los pozos de registro serán prefabricados de 1 m de diámetro interior, con base de hormigón y anillos y cono prefabricado de hormigón armado hasta alcanzar la altura definitiva del pozo, incluso marco y tapa de fundición dúctil de la marca Pamrex, modelo NV MR 610 o similar, pates de polipropileno y junta expansiva, totalmente terminado.

5 PLAZO DE EJECUCIÓN

Se establece en NUEVE (9) MESES el plazo máximo de ejecución de las obras comprendidas en este Proyecto, adoptándose el Plan de obra que proponga la Dirección Técnica.

6 PLAZO DE GARANTIA

Se propone como plazo de garantía, UN (1) AÑO, a contar desde la firma del Acta de Recepción, durante el cual el contratista asumirá a su cargo toda clase de reparaciones a que hubiere lugar, así como al mantenimiento de la obra.

7 PRECIOS

En el Anejo Nº 4 “Justificación de precios”, se justifican debidamente los precios aplicados a las distintas unidades de obra, teniendo en cuenta la legislación laboral vigente y los costes de maquinaria y materiales.

(21)

19

8 REVISION DE PRECIOS

No procede aplicar la Revisión de Precios pues la duración de la obra es inferior a un año.

9 COEFICIENTE PARA LA DETERMINACION DE LOS COSTES

INDIRECTOS "K"

En el Anejo Nº 4 se ha obtenido un valor para el coeficiente "K" de Costes Indirectos del 6%.

10 SEGURIDAD Y SALUD LABORAL

Para dar cumplimiento al R.D. 1627/1997 se incluye el anejo nº 6: “Estudio de Seguridad y Salud”, con su correspondiente Memoria, Planos, Pliego de Prescripciones Técnicas Particulares y Presupuesto.

El presupuesto de ejecución material por este concepto asciende a la cantidad de 13.126,10 EUROS.

11 DOCUMENTOS QUE COMPRENDE EL PROYECTO

DOCUMENTO Nº 1: MEMORIA Y ANENOS

MEMORIA ANEJOS

• ANEJO Nº 1: CARACTERÍSTICAS DEL PROYECTO

• ANEJO Nº 2: REPORTAJE FOTOGRÁFICO

• ANEJO Nº 3.- CÁLCULOS MECÁNICOS

(22)

• ANEJO Nº 4.- JUSTIFICACIÓN DE PRECIOS

• ANEJO Nº 5.- ESTUDIO DE SEGURIDAD Y SALUD LABORAL

DOCUMENTO Nº 2: PLANOS

PLANO Nº 1 SITUACION Y EMPLAZAMIENTO

PLANO Nº 2 PLANTA DE ACTUACIONES PROYECTADAS.

PLANO Nº 2.1 COLECTOR C1: Avda Blasco Ibañez-Corts Valencianes. PLANO Nº 2.2 COLECTOR C2: Avda De La Senyera-Pais Valencia. PLANO Nº 2.3 COLECTOR C3: C/ Els Furs-Av. 9 d'Octubre.

PLANO Nº 2.4 COLECTOR PLUVIAL C4: Plaza del Castell-Jose Ruiz. PLANO Nº 3 DETALLES.

PLANO Nº 3.1 ZANJAS TIPO.

PLANO Nº 3.2 POZOS DE REGISTRO.

DOCUMENTO Nº 3: PLIEGO DE PRESCRIPCIONES TECNICAS PARTICULARES

1. DEFINICIONES GENERALES

2. DESCRIPCION DE LAS OBRAS

3. CONDICIONES GENERALES DE LOS MATERIALES, EJECUCIÓN DE LAS OBRAS, MEDICION Y ABONO

4. CONDICIONES PARTICULARES DE LOS MATERIALES, EJECUCION DE LAS OBRAS, MEDICION Y ABONO

5. DISPOSICIONES GENERALES

DOCUMENTO Nº 4: PRESUPUESTO 4.1. MEDICIONES

(23)

21

4.2. CUADRO DE PRECIOS

4.2.1. CUADRO DE PRECIOS Nº 1 4.2.2. CUADRO DE PRECIOS Nº 2 4.3. PRESUPUESTO PARCIAL

4.4. RESUMEN DE PRESUPUESTO

12 PRESUPUESTO

De acuerdo con el resultado del Documento nº 4 de este Proyecto, el presupuesto del mismo será:

PRESUPUESTO DE EJECUCIÓN MATERIAL………...………619.792,00 €

Asciende el Presupuesto de Ejecución Material a la cantidad de SEISCIENTOS DIEZ Y NUEVE MIL SETECIENTOS NOVENTA Y DOS EUROS.

GASTOS GENERALES 13,00%……….………..……....80.572,96 € BENEFICIO INDUSTRIAL 6,00%……….…..…..………...37.187,52 € PRESUPUESTO BASE DE LICITACIÓN (SIN IVA)………….……..……....737.552,48 €

Asciende el Presupuesto Base de Licitación (sin IVA) a la cantidad de SETECIENTOS TREINTA Y SIETE MIL QUINIENTOS CINCUENTA Y DOS EUROS con CUARENTA Y OCHO CÉNTIMOS.

I.V.A. 16,00%...……….…118.008,40 € PRESUPUESTO BASE DE LICITACIÓN (CON IVA)………....….855.560,88 €

Asciende el Presupuesto Base de Licitación (con IVA) a la cantidad de OCHOCIENTOS CINCUENTA Y CINCO MIL QUINIENTOS SESENTA EUROS con OCHENTA Y OCHO CÉNTIMOS.

(24)

13 CONCLUSIÓN

En cumplimiento del Art. 105 de la Ley 30/07, de Contratos del Sector Público, se presenta el presente proyecto, el cual comprende una obra completa en el sentido exigido en el artículo 107 de la Ley, y que, por comprender todos y cada uno de los elementos precisos para la utilización de la obra, es susceptible de ser entregada al uso general.

Considerando que este proyecto ha sido redactado de acuerdo con las Normas Técnicas y Administrativas en vigor, y que, con los documentos que lo integran, se encuentran detallados todos y cada uno de los elementos necesarios, se somete a la consideración de la superioridad para su aprobación si procede.

Museros, Febrero de 2.009

AUTOR DEL PROYECTO:

Enrique Gomar Parra

Arquitecto Municipal de Museros

(25)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJOS

23

ANEJOS

(26)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJO Nº1: CARACTERÍSTICAS DEL PROYECTO

ANEJO Nº1: CARACTERISTICAS DEL PROYECTO

(27)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJO Nº1: CARACTERÍSTICAS DEL PROYECTO

25

UBICACIÓN:

Las obras se localizan en el casco urbano de Museros (Valencia).

OBJETO:

La completa descripción y valoración de las obras necesarias para la adecuación de la red de saneamiento de Museros (Valencia).

UNIDADES DE OBRA MÁS REPRESENTATIVAS:

- Demolición aglomerado asfáltico ... 2.445,00 m² - Entibación ligeras zanjas hasta 4 m ... 9.489,90 m² - Volumen de excavación en zanja ... 4.782,05 m³ - Transporte productos excav. vertedero ... 5.748,03 m² - Relleno zanja con tierras de aporte ... 2.060,15 m³ - Relleno zanja con arena ... 331,62 m³ - Volumen hormigón en recubrimiento tuberías ... 1.444,60 m³ - Mallazo electrosoldado Ø 8 mm 15x15 cm ... 2.570,00 m² - Recomposición pavimento aglomerado asfáltico S-12 ... 2.465,00 m² - Tubería PVC Helicoidal Ø 700 mm ...2.014,00 ml - Tubería PEAD corrugado Ø 630 mm SN 8 ...606,00 ml

PRESUPUESTOS:

- Presupuesto de Ejecución Material ... 619.792,00 € - Presupuesto Base de Licitación (sin IVA) ... 737.552,48 € - Presupuesto Base de Licitación (con IVA)... 855.560,88 €

PLAZO DE EJECUCION:...9 meses

(28)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJO Nº 2: REPORTAJE FOTOGRAFICO

ANEJO Nº2: REPORTAJE FOTOGRÁFICO

(29)

27

PLANO DE UBICACIÓN

TOMA DE FOTOGRAFÍAS

(30)

-

C-1: Avda. Blasco Ibáñez – Corts Valencianes.

Fotografía nº 1

Fotografía nº 2

(31)

29 Fotogrfía nº 3

Fotografía nº 4

(32)

Fotografía nº 5

Fotografía nº 6

(33)

31 Fotografía nº 7

Fotografía nº 8

(34)

Fotografía nº 9

Fotografía nº 10

(35)

33 Fotogrfía nº 11

Fotografía nº 12

(36)

Fotografía nº 13

Fotografía nº 14

(37)

Fotografía nº 16

(38)

-

C-2: Avda. de la Senyera – País Valencia.

Fotografía nº 17

Fotografía nº 18

(39)

Fotografía nº 20

(40)

Fotografía nº 21

Fotografía nº 22

(41)

(42)

-

C-3: C/ Els Furs – Av. 9 d’Octubre.

Fotografía nº 24

Fotografía nº 25

(43)

Fotografía nº 27

(44)

Fotografía nº 28

Fotografía nº 29

(45)

(46)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJO Nº 3: CÁLCULOS MECÁNICOS

ANEJO Nº3: CÁLCULOS MECÁNICOS

(47)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJO Nº 3: CÁLCULOS MECÁNICOS

45

Dado que los colectores han sido proyectados siguiendo los criterios de recubrimientos y profundidades marcados por los distintos fabricantes, y además cumplen la “Normativa para obras de saneamiento de la ciudad de Valencia”, del año 2004, no se considera necesario comprobar el cumplimiento de los coeficientes de seguridad mínimos de resistencia mecánica de las tuberías ya que están garantizados.

(48)

ILMO. AYUNTAMIENTO DE MUSEROS ANEJO Nº 4: JUSTIFICACIÓN DE PRECIOS

ANEJO Nº4: JUSTIFICACIÓN DE PRECIOS

(49)

47

ÍNDICE

1.- CALCULO DEL COEFICIENTE “K” DE COSTES INDIRECTOS 2.- LISTADO DE PRECIOS UNITARIOS

3.- LISTADO DE PRECIOS AUXILIARES

4.- LISTADO DE PRECIOS DESCOMPUESTOS

(50)

1.- CALCULO DEL COEFICIENTE DE COSTES INDIRECTOS. 1.1.- MÉTODO DE CÁLCULO.

Según la O.M. del 12 de Junio de 1968, cada precio se obtiene mediante la aplicación de la expresión siguiente:

P = (1 + K/100) Cd

donde:

P = precio de ejecución material. K = coeficiente de costes indirectos. Cd = coste directo de la unidad de obra. El coeficiente K viene dado por la expresión:

K = K1 + K2

K1 es el coeficiente de imprevistos, cuyo valor es igual a 1 cuando se trata de obras terrestres.

K2 es el porcentaje resultante de la relación entre costes indirectos y directos. K2 = (Ci/Cd) x 100

donde:

Ci = coste indirecto de la obra. Cd = coste directo de la obra.

1.2.- CÁLCULO DE LOS COSTES INDIRECTOS.

Para esta obra, cuya duración prevista se estima en 9 meses, se estiman los siguientes costes indirectos:

Energía 2.503 €

Personal técnico y administración 19.848 € Instalaciones auxiliares de obra 7.163 €

TOTAL 29.514 €

(51)

49

Aplicando a las unidades del Proyecto los costes directos se estima un presupuesto de coste directo para la obra de 590.278,09 €

De esta forma se tiene:

K2 = (29.514 / 590.278,09) x 100 ≈ 5 %

1.3.- CÁLCULO DEL COEFICIENTE DE COSTES INDIRECTOS. Por lo tanto:

K = 5 + 1 = 6 %

que es el que se aplica en los precios de costes directos para obtener el precio total.

(52)

2.- LISTADO DE PRECIOS UNITARIOS

(53)

51

MATERIALES

(54)

LISTADO DE MATERIALES ^Página ¹

ADECUACIÓN DE LA RED DE SANEAMIENTO DE MUSEROS

PROYECTO

CÓDIGO UD DESCRIPCIÓN PRECIO

MTA002151 Kg PUNTAS PLANA 20X100 0.50 CERO EUROS con CINCUENTA CÉNTIMOS MTA01003M ML JUNTA EXPANSIVA 3.60 TRES EUROS con SESENTA CÉNTIMOS MTA01010 TM ARENA 0/3 LAVADA P/EN OBRA 5.06 CINCO EUROS con SEIS CÉNTIMOS

MTA01020 TM ARENA 0/6 LAVADA P/EN OBRA 6.35 SEIS EUROS con TREINTA Y CINCO CÉNTIMOS MTA01070 TM GRAVA 20/40 LAVADA P/EN OBRA 4.08 CUATRO EUROS con OCHO CÉNTIMOS MTA01150A TM ZAHORRA ARTIFICIAL P/EN OBRA 4.90 CUATRO EUROS con NOVENTA CÉNTIMOS MTA01310 M3 TIERRAS DE PRESTAMO 2.84 DOS EUROS con OCHENTA Y CUATRO CÉNTIMOS MTA02010 TM CEMENTO PORTLAND PA-350 (ENV.) 47.47 CUARENTA Y SIETE EUROS con CUARENTA Y SIETE

CÉNTIMOS

MTA02250 KG DESENCOFRANTE LIQUIDO 0.77 CERO EUROS con SETENTA Y SIETE CÉNTIMOS MTA03020 TM EMULSION ANIONICA RAPIDA 76.58 SETENTA Y SEIS EUROS con CINCUENTA Y OCHO

CÉNTIMOS

MTA03080 TM AGLOMERADO ASF. E/CALIENTE 29.29 VEINTINUEVE EUROS con VEINTINUEVE CÉNTIMOS MTA04007 M2 ALQUILER PANELES METÁLICOS DE ENTIBACIÓN 2.70 DOS EUROS con SETENTA CÉNTIMOS

MTA04020 M3 MADERA ENCOFRAR 98.73 NOVENTA Y OCHO EUROS con SETENTA Y TRES CÉNTIMOS

MTA08060 KG PUNTAS ACERO P/CONSTRUCCION 0.61 CERO EUROS con SESENTA Y UN CÉNTIMOS MTA12005M UD MARCO Y TAPA MOD. PAMREX 122.55 CIENTO VEINTIDOS EUROS con CINCUENTA Y CINCO

CÉNTIMOS

MTA12023M UD CONO DE POZO 100/70*60 cm HA 59.02 CINCUENTA Y NUEVE EUROS con DOS CÉNTIMOS MTA12024M UD ANILLO POZO 100*75 cm HA 47.50 CUARENTA Y SIETE EUROS con CINCUENTA CÉNTIMOS MTA12332 KG ADITIVO HIDROFUGO 0.57 CERO EUROS con CINCUENTA Y SIETE CÉNTIMOS MTA125477 M3 AGUA 0.65 CERO EUROS con SESENTA Y CINCO CÉNTIMOS MTA2033659 M2 MALLAZO Ø 8 MM 15x 15 CM 4.65 CUATRO EUROS con SESENTA Y CINCO CÉNTIMOS MTA215987 TM CEMENTO CEM III-B 42,5 98.71 NOVENTA Y OCHO EUROS con SETENTA Y UN CÉNTIMOS MTA22300 M3 AGUA 0.32 CERO EUROS con TREINTA Y DOS CÉNTIMOS

MTA42010 M2 BALDOSA HIDR. 20x 20 4/9 P 2.97 DOS EUROS con NOVENTA Y SIETE CÉNTIMOS MTA42010TE M2 BALDOSA TERRAZO EXTERIOR PULIDO 40x 40 CM 8.32 OCHO EUROS con TREINTA Y DOS CÉNTIMOS MTA42210 ML BORDILLO HORM. 10/13x 25x 50 2.84 DOS EUROS con OCHENTA Y CUATRO CÉNTIMOS MTA42270 UD RIGOLA HORM. 8x 20x 50 CM. 0.95 CERO EUROS con NOVENTA Y CINCO CÉNTIMOS MTA42310 M2 ADOQUIN DE PIEDRA U HORMIGON 6.65 SEIS EUROS con SESENTA Y CINCO CÉNTIMOS MTA542562 TM ARENA AMARILLA 10.36 DIEZ EUROS con TREINTA Y SEIS CÉNTIMOS MTAPATE UD PATE DE POLIPROPILENO 2.33 DOS EUROS con TREINTA Y TRES CÉNTIMOS MTAPEAD630SN8 ML TUBERIA PEAD Ø 630 MM SN 8 34.69 TREINTA Y CUATRO EUROS con SESENTA Y NUEVE

CÉNTIMOS

MTAPEAD800SN8 ML TUBERIA PEAD Ø 800 MM SN 8 74.24 SETENTA Y CUATRO EUROS con VEINTICUATRO CÉNTIMOS

MTARIBLOC1000 ML TUBERIA PVC HELICOIDAL Ø 1.000 MM 53.05 CINCUENTA Y TRES EUROS con CINCO CÉNTIMOS MTARIBLOC1200 ML TUBERIA PVC HELICOIDAL Ø 1.200 MM 61.00 SESENTA Y UN EUROS

MTARIBLOC700 ML TUBERIA PVC HELICOIDAL Ø 700 MM 30.40 TREINTA EUROS con CUARENTA CÉNTIMOS MTREJILLA ML REJILLA TIPO FÁBREGAS B-30AD 400KN 97.37 NOVENTA Y SIETE EUROS con TREINTA Y SIETE

CÉNTIMOS

P01007 KG ALAMBRE DE ACERO 0.54 CERO EUROS con CINCUENTA Y CUATRO CÉNTIMOS P01009 KG ACERO B 500 S 0.21 CERO EUROS con VEINTIUN CÉNTIMOS

P05008 M3 HORMIGON HA-30/P/20/IV+Qc central 54.78 CINCUENTA Y CUATRO EUROS con SETENTA Y OCHO

(55)

LISTADO DE MATERIALES ^Página ²

PROYECTO

CÉNTIMOS

P05009 M3 HM-20/P/20/ I 45.80 CUARENTA Y CINCO EUROS con OCHENTA CÉNTIMOS

(56)

MANO DE OBRA

(57)

LISTADO DE MANO DE OBRA ^Página ¹

PROYECTO

MO01504 H AYUD. PEÓN ESP. 7.51 SIETE EUROS con CINCUENTA Y UN CÉNTIMOS MO020 H OFICIAL 1º CONSTRUCCION 7.78 SIETE EUROS con SETENTA Y OCHO CÉNTIMOS MO035 H PEON ESPECIALISTA CONST. 7.30 SIETE EUROS con TREINTA CÉNTIMOS

MO040 H PEON ORDINARIO CONST. 7.25 SIETE EUROS con VEINTICINCO CÉNTIMOS

(58)

MAQUINARIA

(59)

LISTADO DE MAQUINARIA ^Página ¹

PROYECTO

MMM01002 H COMPRESOR CON DOS MARTILLOS 2.98 DOS EUROS con NOVENTA Y OCHO CÉNTIMOS MMM01007 H CAMION DE 10 A 15 T 23.34 VEINTITRES EUROS con TREINTA Y CUATRO CÉNTIMOS MMM0104M H CAMION GRUA HASTA 5 T 14.44 CATORCE EUROS con CUARENTA Y CUATRO CÉNTIMOS MMM0108 H CAMION HORMIGONERA 6 m3 22.85 VEINTIDOS EUROS con OCHENTA Y CINCO CÉNTIMOS MMM030M H RETROEXC. MIXTA S/NEUMAT. 90 CV. 17.41 DIECISIETE EUROS con CUARENTA Y UN CÉNTIMOS MMM115 H PALA CARG. S/NEUMAT. 70 CV. 20.70 VEINTE EUROS con SETENTA CÉNTIMOS

MMM210 H RODILLO COMPACT. AUTOP. 10 TM. 20.77 VEINTE EUROS con SETENTA Y SIETE CÉNTIMOS MMM215 H RODILLO VIBRAT. AUTOP. 4 TM. 11.02 ONCE EUROS con DOS CÉNTIMOS

MMM225 H BANDEJA VIBRATORIA COMPACTACION 2.18 DOS EUROS con DIECIOCHO CÉNTIMOS MMM250 H BARREDORA MECANICA AUTOPROP. 7.02 SIETE EUROS con DOS CÉNTIMOS

MMM320 H CAMION BASCULANTE 15 TM. 18.82 DIECIOCHO EUROS con OCHENTA Y DOS CÉNTIMOS MMM450 H HORMIGONERA GASOIL 300 L. 1.45 UN EUROS con CUARENTA Y CINCO CÉNTIMOS MMM480 H VIBRADOR HORMIGON 30/50 MM. 1.04 UN EUROS con CUATRO CÉNTIMOS

MMM615 H COMPRESOR PORTATIL 4000 L/M. 2.42 DOS EUROS con CUARENTA Y DOS CÉNTIMOS MMM660 H CORTADORA ASFALTO/HORMIGON 3.22 TRES EUROS con VEINTIDOS CÉNTIMOS

(60)

3.- LISTADO DE PRECIOS AUXILIARES

(61)

Página 1

CUADRO DE PRECIOS AUXILIARES

PROYECTO

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE

A01001M M3 DEMOLICION DE HORMIGON EN MASA CON MEDIOS MANUALES.

MMM01002 0.950 H COMPRESOR CON DOS MARTILLOS 2.98 2.83 MO040 1.901 H PEON ORDINARIO CONST. 7.25 13.78

TOTAL PARTIDA ... 16.61 Asciende el precio total de la partida a la mencionada cantidad de DIECISEIS EUROS con SESENTA Y UN CÉNTIMOS

A02003M M3 TRANSPORTE A VERTEDERO O ACOPIO, CONSIDERANDO UNA DISTANCIA MEDIA DE 15 A 30 KM. MMM01007 0.080 H CAMION DE 10 A 15 T 23.34 1.87

TOTAL PARTIDA ... 1.87 Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con OCHENTA Y SIETE CÉNTIMOS

A030 M3 MORTERO DE CEMENTO PORTLAND 1:6, CONFECCIONADO EN OBRA.

MTA01010 1.760 TM ARENA 0/3 LAVADA P/EN OBRA 5.06 8.91 MTA02010 0.250 TM CEMENTO PORTLAND PA-350 (ENV.) 47.47 11.87 MTA22300 0.255 M3 AGUA 0.32 0.08 MO040 3.500 H PEON ORDINARIO CONST. 7.25 25.38

TOTAL PARTIDA ... 46.24 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y SEIS EUROS con VEINTICUATRO CÉNTIMOS

A04004M M2 ENLUCIDO DE CEMENTO CON MORTERO DE CEMENTO HIDROFUGO M-700.

A04003 0.020 M3 MORTERO M-700 0.00 0.00 MO020 0.500 H OFICIAL 1º CONSTRUCCION 7.78 3.89 MO035 0.300 H PEON ESPECIALISTA CONST. 7.30 2.19

TOTAL PARTIDA ... 6.08 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con OCHO CÉNTIMOS

A04109M M3 HORMIGON EN MASA HM-20/P/20/ I PUESTO EN OBRA, DE RESISTENCIA CARACTERISTICA A LA COM- PRESION A LOS 28 DIAS DE 20 N/MM2, DE CONSISTENCIA PLASTICA, TAMAÑO MAXIMO DEL ARIDO 20 MM Y EXPOSICION TIPO DE AMBIENTE NO AGRESIVO (I), PROCEDENTE DE CENTRAL.

P05009 1.010 M3 HM-20/P/20/ I 45.80 46.26 MMM0108 0.130 H CAMION HORMIGONERA 6 m3 22.85 2.97

TOTAL PARTIDA ... 49.23 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y NUEVE EUROS con VEINTITRES CÉNTIMOS

A04125 M3 HORMIGÓN PARA ARMAR EN ALZADOS Y LOSAS DE ARQUETAS HA-30 /P/20/IV+QC, PUESTO EN OBRA, DE RESISTENCIA CARACTERISTICA A LA COMPRESION A LOS 28 DIAS DE 30 N/MM2, DE CON- SISTENCIA PLASTICA, TAMAÑO MAXIMO DEL ARIDO 20 MM Y EXPOSICION TIPO DE AMBIENTE QUI- MICA AGRESIVA ALTA (IV+QC).

P05008 1.000 M3 HORMIGON HA-30/P/20/IV+Qc central 54.78 54.78 MO020 0.300 H OFICIAL 1º CONSTRUCCION 7.78 2.33

TOTAL PARTIDA ... 57.11 Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y SIETE EUROS con ONCE CÉNTIMOS

A05003M M3 COLOCACION DE HORMIGON EN POZOS, ARQUETAS Y OBRAS DE FABRICA DE CUALQUIER TIPO Y DIMENSION, INCLUSO VIBRADO Y CURADO.

MO020 0.330 H OFICIAL 1º CONSTRUCCION 7.78 2.57 MO035 0.330 H PEON ESPECIALISTA CONST. 7.30 2.41 MMM480 0.330 H VIBRADOR HORMIGON 30/50 MM. 1.04 0.34

TOTAL PARTIDA ... 5.32 Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con TREINTA Y DOS CÉNTIMOS

(62)

Página 2

CUADRO DE PRECIOS AUXILIARES

PROYECTO

A05007 KG ACERO CORRUGADO DE LIMITE ELASTICO 5000 KG/CM2 (B 500 S) EN ARMADURAS, DOBLADO, COLOCADO EN OBRA, INCLUSO EMPALMES.

P01009 1.040 KG ACERO B 500 S 0.21 0.22 P01007 0.010 KG ALAMBRE DE ACERO 0.54 0.01 MO020 0.020 H OFICIAL 1º CONSTRUCCION 7.78 0.16 MO01504 0.020 H AYUD. PEÓN ESP. 7.51 0.15

TOTAL PARTIDA ... 0.54 Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con CINCUENTA Y CUATRO CÉNTIMOS

A05008 M2 MALLAZO 15*15*8 COLOCADO EN OBRAS DE HORMIGÓN.

MTA2033659 1.000 M2 MALLAZO Ø 8 MM 15x 15 CM 4.65 4.65 MO020 0.020 H OFICIAL 1º CONSTRUCCION 7.78 0.16 MO035 0.020 H PEON ESPECIALISTA CONST. 7.30 0.15

TOTAL PARTIDA ... 4.96 Asciende el precio total de la partida a la mencionada cantidad de CUATRO EUROS con NOVENTA Y SEIS CÉNTIMOS

A200M M3 HORMIGON HM-20/P/20/ I, DE CONSISTENCIA PLASTICA, ADECUADO PARA VIBRAR, TAMAÑO MA- XIMO DEL ARIDO 20 MM., CONFECCIONADO EN OBRA.

MTA01020 0.900 TM ARENA 0/6 LAVADA P/EN OBRA 6.35 5.72 MTA01070 1.600 TM GRAVA 20/40 LAVADA P/EN OBRA 4.08 6.53 MTA02010 0.350 TM CEMENTO PORTLAND PA-350 (ENV.) 47.47 16.61 MTA22300 0.250 M3 AGUA 0.32 0.08 MO040 1.900 H PEON ORDINARIO CONST. 7.25 13.78 MMM450 1.900 H HORMIGONERA GASOIL 300 L. 1.45 2.76

TOTAL PARTIDA ... 45.48 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y CINCO EUROS con CUARENTA Y OCHO CÉNTIMOS

A31310 M2 ENCOFRADO Y DESENCOFRADO MEDIANTE TABLAS O PANELES METALICOS, EN MUROS Y LOSAS. MTA04020 0.020 M3 MADERA ENCOFRAR 98.73 1.97 MTA08060 0.100 KG PUNTAS ACERO P/CONSTRUCCION 0.61 0.06 MTA02250 0.015 KG DESENCOFRANTE LIQUIDO 0.77 0.01 MO020 0.400 H OFICIAL 1º CONSTRUCCION 7.78 3.11 MO035 0.400 H PEON ESPECIALISTA CONST. 7.30 2.92 MO040 0.400 H PEON ORDINARIO CONST. 7.25 2.90

TOTAL PARTIDA ... 10.97 Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con NOVENTA Y SIETE CÉNTIMOS

(63)

61

4.- LISTADO DE PRECIOS DESCOMPUESTOS

(64)

Página 1

CUADRO DE DESCOMPUESTOS

PROYECTO

A05008H M2 MALLAZO ELECTROSOLDADO Ø 8 MM CADA 15X15 CM, ACERO B 500 S, TOTALMENTE COLOCA- DO EN OBRA.

MTA2033659 1.000 M2 MALLAZO Ø 8 MM 15x 15 CM 4.65 4.65 MO020 0.080 H OFICIAL 1º CONSTRUCCION 7.78 0.62 MO035 0.080 H PEON ESPECIALISTA CONST. 7.30 0.58

Suma la partida... 5.85 Costes indirectos ... 6.00% 0.35 TOTAL PARTIDA ... 6.20 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con VEINTE CÉNTIMOS

D01020 UD DESMONTAJE DE POZOS, INCLUSO TRANSPORTE DE LOS PRODUCTOS SOBRANTES A VERTEDE- RO.

A01001M 1.500 M3 DEMOL. HORM. EN MASA MANUAL 16.61 24.92 A02003M 1.800 M3 TRANSPORTE 15-30 km 1.87 3.37 MO040 1.500 H PEON ORDINARIO CONST. 7.25 10.88 MO020 1.500 H OFICIAL 1º CONSTRUCCION 7.78 11.67

Suma la partida... 50.84 Costes indirectos ... 6.00% 3.05 TOTAL PARTIDA ... 53.89 Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y TRES EUROS con OCHENTA Y NUEVE CÉNTIMOS

D02AE100M M2 ENTIBACION EN ZANJAS HASTA 4 M. DE PROFUNDIDAD, REALIZADA CON ENTIBACIÓN LIGERA, IN- CLUIDO MONTAJE, DESMONTAJE Y P.P. DE APUNTALAMIENTOS Y ELEMENTOS AUXILIARES (ACCE- SORIOS VALIDOS PARA 100 USOS), INCLUSO POSTERIOR RETIRADO, TOTALMENTE ACABADO.

MTA04007 1.100 M2 ALQUILER PANELES METÁLICOS DE ENTIBACIÓN 2.70 2.97 MTA002151 0.200 Kg PUNTAS PLANA 20X100 0.50 0.10 MO020 0.500 H OFICIAL 1º CONSTRUCCION 7.78 3.89 MO035 0.500 H PEON ESPECIALISTA CONST. 7.30 3.65

%0100000 3.000 % MEDIOS AUXILIARES...(S/TOTAL) 10.60 0.32

Suma la partida... 10.93 Costes indirectos ... 6.00% 0.66 TOTAL PARTIDA ... 11.59 Asciende el precio total de la partida a la mencionada cantidad de ONCE EUROS con CINCUENTA Y NUEVE CÉNTIMOS

DA02020 M2 DEMOLICION DE ACERAS DE BALDOSA, CON CORTE LIMPIO Y RECTO DE LOS BORDES DE ZANJA, INCLUSO BASE DE HORMIGON DE HASTA 15 CM. DE ESPESOR Y RETIRADA DE ESCOMBROS A VER- TEDERO.

MMM660 0.100 H CORTADORA ASFALTO/HORMIGON 3.22 0.32 MMM030M 0.080 H RETROEXC. MIXTA S/NEUMAT. 90 CV. 17.41 1.39 MMM615 0.155 H COMPRESOR PORTATIL 4000 L/M. 2.42 0.38 MMM320 0.100 H CAMION BASCULANTE 15 TM. 18.82 1.88 MO040 0.310 H PEON ORDINARIO CONST. 7.25 2.25

Suma la partida... 6.22 Costes indirectos ... 6.00% 0.37 TOTAL PARTIDA ... 6.59 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con CINCUENTA Y NUEVE CÉNTIMOS
