Flujo volumétrico desde 0,6 hasta 14,3 m³/min

SECOTEC

(2)

A

C E

A

A B C D E F G H

A

A

Secado confi able del aire comprimido

Como los compresores de tornillo, los secadores refrigerativos SECOTEC de KAESER KOMPRESSO- REN se diseñan y fabrican para secar el aire con la máxima seguridad operativa. La amplia gama de mo- delos de esta serie le permite encontrar el secador ideal para su aplicación en particular.

Componentes de excelente calidad

Las grandes dimensiones de los componentes, como las del condensador, garantizan el buen funciona- miento incluso a alta temperatura. Los componentes de alta calidad del separador de condensado, fabri- cado en acero inoxidable y ajustable a las necesida- des de cada caso, dejan garantizada la perfecta ope- ración de estos equipos por muchos años. Los tubos de cobre liso que facilitan el fl ujo de la corriente en el circuito de aire comprimido, contribuyen también a elevar aún más la efi ciencia.

Gran efi ciencia y ahorro

El novedoso sistema SECOTEC de KAESER KOMPRESSOREN ahorra una gran cantidad de energía en el secado de aire comprimido: Gracias a su efi ciente control de apagado diferido, los seca- dores SECOTEC de KAESER consumen energía únicamente cuando hay aire comprimido para secar.

Ideal para estaciones de aire comprimido

Los secadores refrigerativos SECOTEC respetan la norma EN 60204-1. Además, su compatibilidad electromagnética está controlada de acuerdo a la directiva EMC, cumplen un estándar industrial más estricto que el VDE 0700 y van equipados, entre otras cosas, con cabinas eléctricas con protección IP 54, así como con fusibles y con un transformador de control. Todo este sistema garantiza el máximo nivel de seguridad y confi abilidad.

dad. El control de apagado diferido supone un ahorro de energía bastante considerable.

Made in Germany: todos los secadores SECOTEC se fabrican en las plantas de KAESER en Gera.

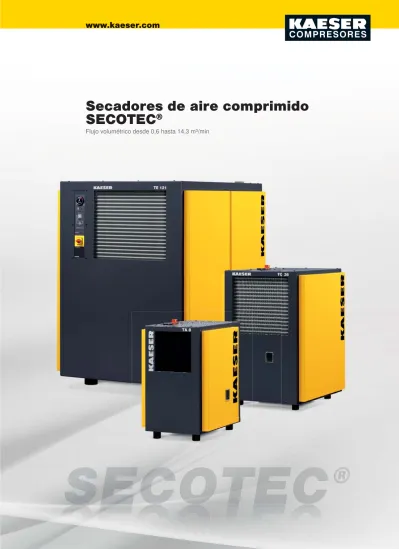

Imagen: SECOTEC TB 19

Ahorre energía a diario con SECOTEC

®

Control

La masa térmica o acumulador de frío, de alta ca- pacidad específi ca, se enfría por efecto del circuito refrigerante y se encarga de restar calor al aire comprimido. Si es necesario, el compresor refrige- rante vuelve a enfriar el acumulador. Esto hace que los secadores SECOTEC sean mucho más efi cientes que los sistemas con regulación continua o marcha en inercia fi ja.

Bajo consumo de energía

Alto consumo de energía

Clasifi cación SECOTEC®

(3)

A

C E

A

A B C D E F G H

A

A

Invertir en calidad: Fundamental

Alta efi ciencia

La masa térmica o acumulador de frío de alta ca- pacidad específi ca, se enfría por acción del circuito refrigerante para restarle calor al aire comprimido.

Si es necesario, el compresor refrigerante vuelve a enfriar la masa. Esto es lo que eleva la efi ciencia energética de los secadores SECOTEC.

Ahorro de energía:

Control SECOTEC

El control por parada diferida SECOTEC reduce el consumo de energía de modo sustancial con respec- to a la regulación continua convencional. El circuito refrigerante solo se conecta cuando es realmente necesario.

Sin prefi ltro

El secador de bajo consumo SECOTEC puede funcionar sin prefi ltro (si las tuberías instaladas son resistentes a la corrosión). Esto signifi ca un nuevo ahorro en los costos de inversión y de mantenimien- to, así como una presión diferencial menor.

Bajas pérdidas de presión

Los secadores de la serie SECOTEC presentan pér- didas de presión muy bajas. Así, se ahorra aún más energía, ya que se puede reducir la presión máxima.

Clasifi cación SECOTEC®

Alto consumo de energía SECOTEC con masa térmica o

acumulador de frío Regulación continua,

"bypass de gas caliente"

Imagen: SECOTEC TE 121

(4)

Efi ciente separador de condensado

Los separadores de acero inoxidable son resistentes a la corrosión y garantizan un secado excelente del aire comprimido durante mucho tiempo. El conden- sado se elimina correctamente incluso en carga parcial. Este punto es importante especialmente para los secadores de reserva de las estaciones de aire comprimido.

Tablero eléctrico según la norma EN 60204-1

El sistema eléctrico está estructurado según la norma la EN 60204-1 y la directiva EMC. Protegido contra polvo y salpicaduras (IP 54) para una opera- ción segura y confi able durante mucho tiempo.

Seguridad operativa hasta +43°C

El perfecto funcionamiento del secador SECOTEC queda garantizado hasta temperaturas ambiente de +43°C gracias al correcto ajuste de los componentes del circuito refrigerante.

Evacuación segura del condensado

El drenaje electrónico de condensado ECO-DRAIN, instalado como componente estándar (excepto en el modelo TA 5), evacua el condensado de manera confi able y sin provocar pérdidas de presión.

(5)

Mantenimiento: Cómodo y sencillo

Estructura pensada para facilitar el mantenimiento

Todos los componentes de los secadores SECOTEC son fácilmente accesibles. La ubicación del con- densador en la parte delantera del equipo permite localizar y eliminar de inmediato posibles impurezas.

Amplia accesibilidad

Los paneles que forman la carcasa de los secadores SECOTEC se retiran de manera rápida y sencilla.

La forma de torre de los secadores simplifi ca todas las tareas de mantenimiento. Todas estas caracte- rísticas ayudan a reducir los trabajos y los costos de mantenimiento.

Evacuación segura del condensado

La purga del condensado es una de las labores más importantes para garantizar el funcionamiento con- fi able de los secadores SECOTEC de bajo consumo.

De ahí que sea vital hacerle mantenimiento regular a los drenajes electrónicos de condensado ECO- DRAIN.

Control sencillo del circuito refrigerante

Los técnicos de ervicio entrenados, tanto de KAESER como de nuestros distribuidores, controlan el cabal funcionamiento del secador refrigerativo y del circuito refrigerante, poniendo a punto las válvulas de servicio en los puntos de admisión y de presión.

(6)

Descanso del mediodía

Consumo de aire

Aire comprimido/Consumo energético

Hour

Diseñado para operar a temperatura ambiente Energía adicional que se

puede ahorrar (en temporada de verano a 40 °C, por ej.)

La ventaja de SECOTEC:

Debajo de la línea azul:

Consumo de aire Por encima de la línea azul:

Posible ahorro energético

6 - 14 14 - 22 22 - 6

Consumo de aire en un periodo de 24 horas

Turno de la mañana

Turno de la tarde

Turno de la noche Energía que se puede ahorrar

43°C – 40°C – 35°C – 30°C – 25°C – 100 % –

90 % – 80 % – 70 % – 60 % – 50 % – 40 % – 30 % – 20 % – 10 % – 0 % –

Comparado con un secador controlado por válvula bypass de gas caliente, un secador refrigerativo TE 91, por ejemplo, ahorra al año hasta 1.785,– € durante un turno de operación. Este ahorro se calcula de la siguiente manera:

(8760 h - 1000 h) x 1,15 kW x 0,20 €/kWh = 1.785 €

El diagrama muestra un perfi l típico de consumo de aire compri- mido. Durante los recesos, las fases de menor carga y las para- das, los secadores SECOTEC se apagan de forma intermitente para ahorrar energía. El control SECOTEC funciona sin tiempo fi jo de marcha en inercia, y la masa térmica integrada asegura la disponibilidad constante del secador.

(7)

libres de FCKW; todas las piezas frías aisladas; tablero eléctrico integrado IP 54, intercambiador de calor aire/aire (a partir del modelo TA 8); sistema de separación de condensados; drenaje automático de condensados; equipo despachado con agente refrigerante y aceite.

Panel de control

Indicador de tendencia del punto de rocío, interruptor principal para PARADA DE EMERGENCIA, LEDS que indican "Masa térmica activa" y

"Compresor refrigerante ON". LEDS de advertencia y alarma que indican:

"punto de rocío alto" y "Avería en

ticamente, con intercambiadores de calor de gran superfi cie y equipado con válvulas de mantenimiento; regu- lación SECOTEC por parada diferida y control automático del punto de rocío.

Estructura

Ejemplo: Serie TE

Intercambiador de calor aire/aire Intercambiador de calor aire/agente refrigerante con masa térmica Separador de condensado Drenaje de condensado (ECO-DRAIN)

Compresor de agente refrigerante Condensador

Capilares Secador de fi ltro

Presostato de alta presión Presostato de baja presión Presostato del ventilador

Indicación de tendencia del punto de rocío

Entrada/salida aire comprimido

Ejemplo de instalación 2

Ejemplo de instalación 3

Para un consumo de aire comprimido con grandes oscilaciones, el SECO- TEC se debe instalar entre el com- presor, el separador centrífugo con drenaje de condensado y el tanque de almacenamiento de aire comprimido.

Las estaciones de aire comprimido de gran tamaño y que han de cumplir altas exigencias de calidad requie- ren una estructura redundante. Los sistemas de aire comprimido instala- dos por los especialistas de KAESER están concebidos como conjuntos completos, constan de componentes de alta efi ciencia energética y calidad y han sido diseñados para funcionar de manera confi able y económica con unos costos cíclicos mínimos.

Salida de aire com-

primido Entrada de aire comprimido

Agent e refrigerant

e Agent e refrigerant

e

(8)

TB 19 2,10 0,19 0,55 0,30 0,08 230 V 50 Hz

1 Ph G 1 DN 10 620 x 540 x 963

108

TB 26 2,55 0,20 0,62 0,34 0,09 116

TC 31 3,20 0,15 0,75 0,41 0,11

230 V 50 Hz

1 Ph G 1¼ DN 10 774 x 660 x 1009

155

TC 36 3,90 0,16 0,88 0,48 0,13 170

TC 44 4,70 0,15 0,89 0,49 0,13 200

TD 51 5,65 0,11 0,86 0,47 0,13

400 V 50 Hz

3 Ph

G 1½

DN 10 759 x 1125 x 1187 251

TD 61 7,00 0,15 1,10 0,61 0,17 251

TD 76 8,25 0,17 1,40 0,77 0,21 G 2 287

TE 91 10,15 0,15 1,15 0,63 0,17

400 V 50 Hz

3 Ph G 2 2 x DN 10 1060 x 1520 x 1513

570

TE 121 12,70 0,18 1,45 0,80 0,22 660

TE 141 14,30 0,24 1,60 0,88 0,24 660

Modell Tu (°C) 25 30 35 40 43

TA-TF kTu 1,00 0,99 0,97 0,94 0,92

Modell p bar(ü) 3 4 5 6 7 8 9 10 11 12 13 14 15 16

TA-TF kp 0,75 0,84 0,90 0,95 1,00 1,04 1,07 1,10 1,12 1,15 1,17 1,19 1,21 1,23

Modell Te (°C) 30 35 40 45 50 55

TA-TF kTe 1,20 1,00 0,83 0,72 0,60 0,49

Serie TB

Serie TC

Serie TD

Serie TE TB 19

TB 26 TC 31 TC 36 TC 44 TD 51 TD 61 TD 76 TE 91 TE 121 TE 141

*) Agente refrigerante: R 134 a; presión máx. de trabajo: 16 bar(g); temp. máx. de entrada de aire/ambiente, 55/43 °C

**) Datos de rendimiento en condiciones de referencia según la norma la ISO 7183, opción A1: Presión de trabajo: 7 bar (g), temp. ambiente + 25°C, temp. entrada del aire + 35 °C, punto de rocío + 3 °C. En otras condiciones operativas variarán el fl ujo volumétrico y la presión diferencial.

963

1009

1187

1513

630 484

620 540

774 660

1125 759

1520 1060

Factores de corrección en condiciones operativas diferentes (fl ujo volumétrico en m³/min x k...)

Presión de trabajo distinta a la entrada del secador p

Temperatura de entrada del aire comprimido Te Temperatura ambiente Ta

Presión de trabajo:

Temperatura de entrada del aire comprimido:

Temperatura ambiente:

Cálculo del fl ujo volumétrico del secador refrigerativo en otras condiciones operativas: Secador refrigerativo TB 19 con 2,1 m³/min (Vreferencia)

Ejemplo Flujo volumétrico máximo en condiciones de servicio

Vmáx. Servicio = Vreferencia x kp x kTe x kTa

Vmáx. Servicio = 2,1 m³/min x 1,1 x 0,83 x 0,99 = 1,9 m³/min 10 bar (g)

40 °C 30 °C

▹ Tabla

▹ Tabla

▹ Tabla

▹ kp = 1,10

▹ kTe = 0,83

▹ kTa = 0,99

Modelo Ta (°C) TA-TF kTa Modelo p bar(g)

TA-TF kp

Modelo Te (°C) TA-TF kTe

(9)

DHS

3 1 2 1 2 4 4 5 6 X

4 4 4 4 4 4 7 7-X 7-X X

1 1 1 2 2 3 3 4 4 X Aire de transporte muy limpio,

plantas químicas Industria farmacéutica

Telares, laboratorios fotográficos Aspersión de pintura, revestimiento electrostático Embalado, aire de control y de instrumentos Aire de producción en general, chorro de arena con exigencias de calidad

Chorro de granalla

Chorro de granalla sin exigencias de calidad Aire de transporte para sistemas de aguas residuales Sin exigencias de calidad

Para redes sin protección anticongelante:

Tratamiento de aire comprimido con secador desecante (punto de rocío -70 °C)

Partículas / polvo Clase

Nº máx. de partículas por m³ Tamaño de partículas en μm * 0,1 ≤ d ≤ 0,5 0,5 ≤ d ≤ 1,0 1,0 ≤ d ≤ 5,0 0 Por ejemplo, como aire estéril y para

salas blancas; consulte a KAESER

1 ≤ 20.000 ≤ 400 ≤ 10

2 ≤ 400.000 ≤ 6.000 ≤ 100

3 no defi nido ≤ 90.000 ≤ 1.000

4 no defi nido no defi nido ≤ 10.000 5 no defi nido no defi nido ≤ 100.000 Clase Remanente de partículas Cp en mg/m³ * (mg/35.31 cf)

6 0 < Cp ≤ 5

7 5 < Cp ≤ 10

X Cp > 10

Agua

Clase Punto de rocío de presión, en °C 0 Por ejemplo, como aire estéril y para

salas blancas; consulte a KAESER

1 ≤ – 70 °C

2 ≤ – 40 °C

3 ≤ – 20 °C

4 ≤ + 3 °C

5 ≤ + 7 °C

6 ≤ + 10 °C

Clase Remanente de agua líquida CW en g/m³ *

7 CW ≤ 0,5

8 0,5 < CW ≤ 5

9 5 < CW ≤ 10

X CW > 10

Aceite

Clase Remanente de aceite total (líquido, aerosol + gas) [mg/m³]*

0 Por ejemplo, como aire estéril y para salas blancas; consulte a KAESER

1 ≤ 0,01

2 ≤ 0,1

3 ≤ 1,0

4 ≤ 5,0

X > 5,0

FFG Combinación de FF y FG

FG Filtro adsorbente de vapor

T Secador refrigerativo

THNF Prefi ltro de alta contaminación

ZK Separador centrífugo

Clases de calidad de aire comprimido de acuerdo a la norma ISO 8573-1(2010):

*) En condiciones de referencia: 20°C, 1 bar(abs), 0% de humedad relativa

compresores de tornillo KAESER

otros compresores DHS

DHS

DHS

DHS

DHS

FFG

FF

FE

FC

FB

THNF Compresor ECD

T*

1

2 3

1 2

3 1-3

1-3 1-3

1-3 1-3

1-3 1

2

Polvo Agua Aceite

Aire estéril y técnica de salas blancas, industrias láctea, farmacéutica y cervecera Fabricación de chips, industria óptica y producción de alimentos Aspersión de pintura

Aire de proceso, industria farmacéutica Laboratorios fotográficos

Aire de transporte muy seco, aspersión de pintura, controladores de presión de alta precisión

DHS FE FF

FF

FG FD

FD ACT

*A los secadores refrigerativos TG-TI se les puede instalar opcionalmente microfiltros FE.

** Los secadores desecantes regenerados por calor pueden requerir un posenfriador DHS

DHS

DHS

AT** FE ECD Compresor THNF

AQUAMAT FF

AQUAMAT

DLB DLB

Instalación para demanda de aire altamente fluctuante

DLB Filtración

opcional AT** FE ZK

DHS DHS

1

1 1

1

KAESER COMPRESORES DE ARGENTINA SRL

Ruta Panamericana – ramal Campana Km 37,500 – Centro Industrial Garín Calle Haendel Lote 33 – (1619) Garín, Buenos Aires – República Argentina

Tel: +54 0 3327 41 4800 – Fax: +54 0 3327 41 4836 – E-mail: [email protected] – www.kaeser.com

P-013AR.3/15 Salvo modifi caciones técnicas
