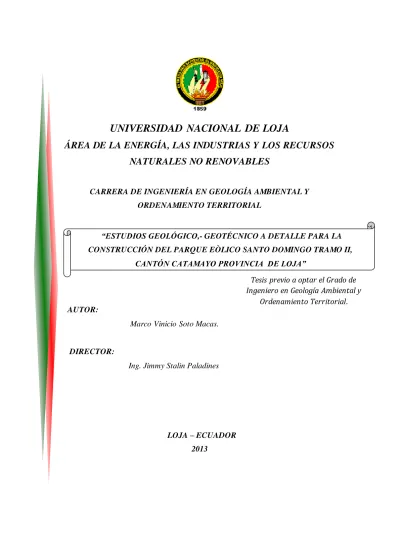

UNIVERSIDAD NACIONAL DE LOJA
ÁREA DE LA ENERGÍA, LAS INDUSTRIAS Y LOS RECURSOS NATURALES NO RENOVABLES
CARRERA DE INGENIERÍA EN GEOLOGÍA AMBIENTAL Y ORDENAMIENTO TERRITORIAL
AUTOR:
Marco Vinicio Soto Macas.
DIRECTOR:
Ing. Jimmy Stalin Paladines
LOJA – ECUADOR 2013
Tesis previo a optar el Grado de Ingeniero en Geología Ambiental y
Ordenamiento Territorial.
“ESTUDIOS GEOLÓGICO,- GEOTÉCNICO A DETALLE PARA LA CONSTRUCCIÓN DEL PARQUE EÒLICO SANTO DOMINGO TRAMO II,
CANTÓN CATAMAYO PROVINCIA DE LOJA”
I
CERTIFICACIÓN
Ing. Jimmy Stalin Paladines DIRECTOR DE TESIS
CERTIFICA:
Haber dirigido, asesorado, revisado y corregido el presente trabajo de tesis de grado, en su proceso de investigación cuyo tema versa en “ESTUDIOS GEOLÓGICO,- GEOTÉCNICO A DETALLE PARA LA CONSTRUCCIÓN DEL PARQUE EÒLICO SANTO DOMINGO TRAMO II, CANTÓN CATAMAYO PROVINCIA DE LOJA”, previa a la obtención del título de Ingeniero en Geología Ambiental y Ordenamiento Territorial, realizado por el señor egresado Marco Vinicio Soto Macas, la misma que cumple con la reglamentación y políticas investigación, por lo que autorizo su presentación y posterior sustentación y defensa.
Loja, 25 de octubre del 2013
Ing. Jimmy Stalin Paladines DIRECTOR DE TESIS
II AUTORÍA
Yo Marco Vinicio Soto Macas declaro ser autor del presente trabajo de tesis y eximo expresamente a la Universidad Nacional de Loja y a sus representantes jurídicos de posibles reclamos o acciones legales, por el contenido de la misma.
Adicionalmente acepto y autorizo a la Universidad Nacional de Loja, la publicación de mi tesis en el Repositorio Institucional-Biblioteca Virtual.
Autor: Marco Vinicio Soto Macas
Firma:
Cédula: 1104613342
Fecha: 20 de noviembre de 2013
III
CARTA DE AUTORIZACIÓN DE TESIS POR PARTE DEL AUTOR, PARA LA CONSULTA, REPRODUCCIÓN PARCIAL O TOTAL, Y PUBLICACIÓN ELECTRÓNICA DEL TEXTO COMPLETO.
Yo Marco Vinicio Soto Macas declaro ser autor de la tesis titulada: “ESTUDIOS GEOLÓGICO,- GEOTÉCNICO A DETALLE PARA LA CONSTRUCCIÓN DEL PARQUE EÒLICO SANTO DOMINGO TRAMO II, CANTÓN CATAMAYO PROVINCIA DE LOJA”, como requisito para optar al grado de: Ingeniero en Geología Ambiental y Ordenamiento Territorial; autorizo al Sistema Bibliotecario de la Universidad Nacional de Loja para que con fines académicos, muestre al mundo la producción intelectual de la Universidad, a través de la visibilidad de su contenido de la siguiente manera en el Repositorio Digital Institucional:
Los usuarios pueden consultar el contenido de este trabajo en el RDI, en las redes de información del país y del exterior, con las cuales tenga convenio la Universidad.
La Universidad Nacional de Loja, no se responsabiliza por el plagio o copia de la tesis que realice un tercero.
Para constancia de esta autorización, en la ciudad de Loja, a los 20 días del mes de noviembre del dos mil trece, firma el autor.
Firma
Autor: Marco Vinicio Soto Macas Cédula: 1104613342
Dirección: Ciudad de Loja, calle Santa Marianita de Jesús Correo Electrónico: [email protected]
Teléfono………..Celular 0988883294- 0980767067 DATOS COMPLEMENTARIOS
Director de Tesis: Ing. Jimmy Stalin Paladines
Tribunal de Grado: Ing. Jorge Enrique Gahona Pacheco Ing. Julio Eduardo Sigcho Romero Ing. Nixon Carlomagno Chamba Tacuri
IV
AGRADECIMIENTO
Mi agradecimiento en primer lugar a Dios por regalarme la vida, por darme la sabiduría y la capacidad de desarrollarme en esta profesión compleja pero muy satisfactoria; a gradezco a toda mi familia y amigos que de una u otra forma contribuyeron en mi formación profesional.
Por otro lado mi sincero agradecimiento a la Universidad Nacional de Loja, al Área de la Energía, las Industrias y los Recursos Naturales No Renovables y por ende a la carrera de Ingeniería en Geología Ambiental y Ordenamiento Territorial, a todos los ingenieros por haber compartido una parte de sus vidas profesionales impartiendo sus conocimientos, en la formación y preparación de nuestra profesión.
Agradezco de manera especial al Sr. Ing. Jimmy Stalin Paladines. Quien en calidad de director de tesis prestó su asesoramiento en el desarrollo del presente trabajo; así como también al Ing. Carlomagno Chamba, Ing. Michael Valarezo, Ing.
Jorge Gahona, Ing. Julio Romero, por sus valiosas observaciones y sugerencias.
También quiero agradecer por la apertura del Ing. José Vicente Aguirre Gerente de ENERSUR EP, técnicos y personal de la Empresa Regional de Energías Alternativas y Desarrollo Humano ENERSUR EP, quienes hicieron posible el desarrollo del presente trabajo.
Gracias a todos por su apoyo.
Atentamente
Marco Vinicio Soto Macas.
V
DEDICATORIA
Con todo cariño y de manera muy especial dedico a mi difunta madre Imelda Macas Poma, a mi querido padre Ricardo Soto Aguirre, a mis hermanos Jorge, Fabricio, Xavier, Verónica, Mariana y a toda mi familia, que todos juntos me han sabido apoyar moral, y económicamente, durante toda mi etapa como estudiante hasta la culminación de mi carrera profesional. A Dios por darme vida, salud para seguir siempre adelante.
A mis amigos, y querida novia, quienes me dieron su, apoyo, y ayuda incondicional, sin demostrar egoísmo supieron darme consejos de aliento para superarme en el proceso de formación de mi vida, por estar siempre a mi lado y por formar parte de este viaje de trascendencia que resulta la vida.
A nuestros profesores a quien le debemos gran parte de nuestros conocimientos, gracias a su paciencia, dedicación y enseñanza, finalmente un eterno agradecimiento.
Marco Vinicio Soto Macas
VI
ÍNDICE DE CONTENIDOS
CERTIFICACIÓN ... I AUTORÍA ... II CARTA DE AUTO RIZACIÓN ...III AGRADECIMIENTO ... IV DEDICATORIA ...V
1 TÍTULO ... 1
3 INTRODUCCIÓN ... 4
4 REVISIÓN DE LITERATURA ... 7
4.1 Estudios geológicos ... 7
4.1.1 Geología... 7
4.1.2 Geología Estructural ... 7
4.1.3 Rocas metamórficas ... 8
4.1.4 Rocas metamórficas foliadas ... 8
4.1.5 Aspectos estructurales de las rocas deformadas ... 8
4.1.6 Tipos principales de estructuras plegadas... 10
4.2 Estudios Geotécnicos ... 10
4.2.1 Resistencia a la compresión simple ... 11
4.2.2 Ensayo de penetración estándar (SPT) ... 11
4.2.3 Mecánica de suelos ... 11
4.2.4 Ensayo de mecánica de suelos ... 12
4.2.5 Clasificación de los suelos ... 13
4.2.6 Caracterización de los macizos rocosos ... 13
4.3 Geofísica ... 13
4.3.1 Sondeo eléctrico vertical (s.e.v)... 13
4.3.2 Tipos de ondas sísmicas... 15
4.3.3 Ondas "P" u ondas longitudinales u ondas de compresión ... 15
4.3.4 Ondas "S" u ondas transversales u ondas de cizalla ... 15
4.3.5 Ondas de rayleigh ... 15
4.3.6 Ondas de love ... 16
4.4 Mapeo temático ... 16
4.5 Uso de SIG en el Análisis de la Amenaza. ... 16
VII
4.6 Susceptibilidad... 17
5 MATERIALES Y MÉTODOS ... 18
5.1 Materiales ... 18
5.2 Métodos ... 19
5.2.1 Metodología para el primer objetivo ... 19
5.2.2 Metodología para el segundo objetivo... 20
5.2.3 Metodología para el tercer objetivo ... 21
6 RESULTADOS ... 28
6.1 Descripción General del Área de Estudio. ... 28
6.1.1 Accesos ... 28
6.1.2 Ubicación ... 29
6.1.3 Estado actual del proyecto ... 30
6.1.4 Topografía del sector ... 31
6.1.5 Vialidad... 33
6.1.6 Clima... 33
6.1.7 Hidrografía... 34
6.2 Estudio Geológico – Geotécnico ... 35
6.2.1 Geología regional... 35
6.2.2 Análisis fotogeológico ... 37
6.2.3 Geología local ... 40
6.2.4 Estratigrafía... 53
6.2.5 Geología estructural ... 54
6.2.6 Diaclasas ... 57
6.2.7 Geomorfología ... 58
6.2.8 Sismicidad... 59
6.3 Geotecnia ... 60
6.3.1 Calicatas... 60
6.3.2 Estabilidad paredes de calicatas... 66
6.3.3 Mecánica de suelos ... 66
6.3.3.1 Muestreo y técnicas específicas ... 66
6.3.3.2 Procedimiento para el Contenido de humedad ... 67
6.3.3.3 Procedimiento para el límite líquido y plástico ... 67
VIII
6.3.3.4 Procedimiento para la granulometría ... 68
6.3.3.5 Ensayos y resultados ... 69
6.3.3.6 Ensayo de Compactación... 70
6.3.4 Mecánica de rocas... 72
6.3.4.1 Procedimiento para el ensayo a la compresión ... 72
6.3.4.2 Resultados del ensayo a la compresión ... 73
6.3.5 Caracterización del macizo rocoso (RMR Bieniawsski,1989) ... 74
6.4 Sondeos mecánicos ... 76
6.4.1 Ensayo de penetración estándar S.P.T. ... 76
6.5 Resistividad Eléctrica ... 79
6.5.1 Prosedimiento ... 79
6.5.2 Trabajo de campo ... 80
6.5.3 Trabajo de gabinete... 80
6.6 Cortes geoléctricos... 82
6.7 Interpretacion de Mapas ... 85
6.7.1 Pendientes. ... 85
6.7.2 Textura del Suelo. ... 86
6.7.3 Geologia... 87
6.7.4 Presipitaciones (Isoyetas) ... 88
6.7.5 Análisis de Amenazas a Movimientos en Masa ... 89
7 DISCUSIÓN DE RESULTADOS ... 92
8 CONCLUSIONES ... 93
9 RECOMENDACIONES... 96
10 BIBLIOGRAFÍA ... 97
IX LISTADO DE CUADROS
Cuadro 1. Reclasificación y ponderación de la capa de pendientes ... 22
Cuadro 2. Reclasificación de clases texturales del mapa de suelos ... 23
Cuadro 3. Matriz Textura y Pendiente... 23
Cuadro 4. Clasificación de los Grados de Susceptibilidad por Textura y Pendiente ... 24
Cuadro 5. Clasificación y descripción de los tipos de rocas ... 24
Cuadro 6. Matriz S1 por Geología... 24
Cuadro 7. Clasificación de los Grados de Susceptibilidad S1 y Geología (S2) ... 25
Cuadro 8. Ponderación del Mapa Isoyetas provincia de Loja ... 25
Cuadro 9. Matriz S2 por Isoyetas ... 25
Cuadro 10. Ponderación del Mapa de Susceptibilidad a Movimientos en Masa ... 26
Cuadro 11. Datos técnicos del proyecto Santo Do mingo tramo II ... 30
Cuadro 12. Temperatura mensual y anual en °C, Periodo 1976 - 2000 ... 33
Cuadro 13. Datos de presipitación media mensual y anual (mm) periodo 1976-2000 .. 34
Cuadro 14. Ficha para la caracterización de afloramientos ... 42
Cuadro 15. Ficha para la caracterización de afloramientos ... 43
Cuadro 16. Ficha para la caracterización de afloramientos ... 44
Cuadro 17. Ficha para la caracterización de afloramientos ... 45
Cuadro 18. Ficha para la caracterización de afloramientos ... 46
Cuadro 19. Ficha para la caracterización de afloramientos ... 47
Cuadro 20. Ficha para la caracterización de afloramientos ... 48
Cuadro 21. Ficha para la caracterización de afloramientos ... 49
Cuadro 22. Ficha para la caracterización de calicatas ... 50
Cuadro 23. Ficha para la caracterización de calicatas ... 50
Cuadro 24. Ficha para la caracterización de calicatas ... 51
Cuadro 25. Ficha para la caracterización de calicatas ... 51
Cuadro 26. Columna estratigráfica de la zona de estudio ... 53
Cuadro 27. Diaclasas del macizo rocoso ... 58
Cuadro 28. Resumen de los resultados obtenidos en el Laboratorio ... 69
Cuadro 29. Resultados de la compactación de las cuatro calicatas ... 71
Cuadro 30. Resultados de la compresión... 73
Cuadro 31. Resultado de la clasificación geomecánica según RMR Bieniawski 1989 .. 75
X
Cuadro 32. Resultado del suelo en el Pozo 1... 77
Cuadro 33. Clasificación utilizada para elaborar el mapa de pendientes ... 85
Cuadro 34. Reclasificación de las clases texturales del mapa de suelo ... 86
Cuadro 35. Clasificación y descripción de los tipos de rocas... 87
Cuadro 36. Clasificación y descripción de los tipos de rocas ... 88
Cuadro 37. Grados de Amenaza ... 89
XI LISTADO DE FIGURAS
Figura 1. Flujo de Datos de la Capa de Susceptibilidad a Movimientos en Masa ... 27
Figura 2. Mapa de ubicación del sector de estudio ... 28
Figura 3. Vista aérea para el acceso al sector de estudio (Las Chinchas) ... 29
Figura 4. Panorámica del sector de estudio (Las Chinchas) ... 29
Figura 5. Panorámica del sector de estudio (Las Chinchas) ... 31
Figura 6. Perfiles topográficos del área de estudio (Las Chinchas) ... 32
Figura 7. Mapa Geológica Regional del Sector de Estudio ... 36
Figura 8. Fotografía aérea del proyecto Santo Domingo Tramo II ... 37
Figura 9. Interpretación fotogeológica del área del proyecto ... 38
Figura 10. Simbología de la interpretación fotogeológica del área del proyecto ... 39
Figura 11. Ubicación de afloramientos y calicatas ... 41
Figura 12. Mapa geológico del sector de estudio ... 52
Figura 13. Mapa Estructural del sector de estudioector de Estudio ... 53
Figura 14. Estratificación de arcilla (Y: 669692 X: 9561826) ... 56
Figura 15. Tobas meteorizada al NW (Y=669518; Y=9562284) ... 56
Figura 16. Estratificación de la arcilla al SW (Y: 9561551 X: 669690) ... 57
Figura 17. Geomorfologia del sector de estudio ... 58
Figura 18. Zonificación sísmica de Ecuador ... 59
Figura 19. Columna estratigráfica de la calicata 1 del sector de estudio... 61
Figura 20. Columna estratigráfica de la calicata 2 del sector de estudio ... 62
Figura 21. Columna estratigráfica de la calicata 3 del sector de estudio ... 63
Figura 22. Columna estratigráfica de la calicata 4 del sector de estudio ... 65
Figura 23. Curva de compactación relación densidad seca vs % de humead ... 72
Figura 24. Roca andesita sometida a la prensa para el ensayo a la compresión ... 73
Figura 25. Curva esfuerzo deformación del ensayo de compresión muestra dos ... 74
Figura 26. Ensayo de penetración estándar de S.P.T (Y:9562064 ;X:670233) ... 76
Figura 27. Resultados de campo y laboratorio del ensayo de S.P.T. ... 78
Figura 28. Anillos de 1-2 cm de material arcilla limosa resultados a los 8 metros ... 79
Figura 29. Equipo Digital de Resistividades marca ABEM, SAS 4000 ... 80
Figura 30. Curvas de resistividad aparente izquierda sondeo N°1 derecha sondeo N°2…… ... 80
XII
Figura 31. SEV 1 – Corte geoeléctrico ... 82
Figura 32. SEV 2 – Corte geoeléctrico ... 83
Figura 33. Interpolación del SEV1 y el SEV2 - corte geoeléctrico ... 84
Figura 34. Representacion gráfica de Pendientes ... 85
Figura 35. Representacion gráfica de la textura del suelo ... 86
Figura 36. Representacion gráfica de la textura del suelo ... 87
Figura 37. Representacion gráfica de la textura del suelo ... 88
Figura 38. Representacion gráfica de Susceptibilidad a Movimientos en Masa ... 89
Figura 39. Mapa de Susceptibilidad a Movimientos en Masa ... 91
- 1 -
1 TÍTULO
“Estudios geológico,- geotécnico a detalle para la construcción del Parque Eólico Santo Domingo tramo II, Cantón Catamayo Provincia
de Loja”
- 2 -
2 RESUMEN
Los estudios geológico-geotécnicos, que se presentan, fueron ejecutados en el año 2013 en el sector de las Chinchas perteneciente al Cantón Catamayo Provincia de Loja, a 20 minutos de Catamayo. El estudio se lo realizará con el objetivo de alcanzar el conocimiento que permitiera confirmar los emplazamientos de unas torres de viento y elaborar el proyecto ejecutivo de un Parque Eólico. Se planificó y ejecutó una investigación geológica-geotécnica que permitiera, los trabajos que, consistieron en un levantamiento topográfico, geológico-geomorfológico de superficie. Los rasgos geológicos salientes del sector de emplazamiento, están integrados por un sustrato común de rocas débiles, correspondiente a la Unidad Las Chinchas constituida por sedimentos volcánicos, tobas volcánicas, limos, cubierta de depósitos de arcilla del Mesozoico.
Para la Geotecnia se realizó, excavación manual de cuatro calicatas, que sirvieron para sacar muestras de cada calicata, y llevarlas al laboratorio para su clasificación del suelo por la SUCS, AASHTO, ensayo a la compresión, un sondeo mecánico de penetración estándar (SPT), sondeo eléctrico vertical (s.e.v). El lugar de emplazamiento cerro Hucacocha tiene un polígono que abarca una superficie de 117,52 hectáreas.
Para determinar zonas de amenazas geológicas se elaboró un mapa de zonificación a movimientos en masa, la misma que relaciona factores como pendiente, geología, textura del suelo, precipitación, reflejado en el Mapa de Susceptibilidad, en el que se asignará pesos a cada una de la variables (Pendientes, Geología, y textura del suelo, precipitaciones), cuyos rangos van de 1 a 5; en donde el valor 1 se refiere a las condiciones menos favorables para que se produzcan los movimientos en masa, y por el contrario el valor 5 se refiere a las condiciones favorables para que se produzcan los movimientos en masa, en el que clasifica la estabilidad relativa de un área, en categorías que van de estable a inestable. Obteniendo el mapa de zonificación a movimientos en masa, el cual determina zonas de Muy Baja, Baja, Media, Alta.
- 3 - ABSTRACT
The studies geologic - geotécnico, that appear, were executed in the year 2013 in the sector of the Chinchas belonging to the Canton Catamayo Province of Loja, to 20 minutes of Catamayo. The study realized it with the target to reach the knowledge that was allowing confirming the emplacements of a few wind towers and preparing the executive project of a Wind park. It was planned and executed a geologic investigation - geotécnica that was allowing, the works that, they consisted of a surveying, geologically - geomorfológico of surface. The projecting geologic features of the sector of emplacement, they are integrated by a common substratum of weak rocks, corresponding to the Unit The Chinchas contituida for volcanic sediments, volcanic tufas, slimes, covering of deposits of clay of the Mesozoico.
For the Geotecnia it were realized, manual excavation of four calicatas, that served to extract samples of every calicata, and to take them to the laboratory for its classification of the soil for the SUCS, AASHTO, essay to the compression, a mechanical opinion poll of standard penetration (SPT), vertical electrical opinion poll (s.e.v). The emplacement place hill Hucacocha has a polygon that includes a 117, 52 hectares surface.
To determine areas of geologic threats a zoning map was prepared to movements in mass, the same one that relates factors as earring, geology, texture of the soil, precipitation, reflected in the Map of Susceptibility, in which pesos will be assigned to each of the variables (Earrings, Geology, and texture of the soil, precipitations), which status goes from 1 to 5; where the value 1 refers to the least favorable conditions so that the movements take place in mass, and on the contrary the value 5 refers to the favorable conditions so that the movements take place in mass, under that it classifies the relative stability of an area, in categories that go of stable to unstable. Obtaining the zoning map to movements in mass, which determines areas of very Low, It goes down, and it comes up, High.
- 4 -
3 INTRODUCCIÓN
El graben de Catamayo es una estructura de origen volcano sedimentario limitada por una serie de fallas normales. La zona de estudio se encuentra dentro de la parroquia de San Pedro de la Bendita cantón de Catamayo, las rocas que constituyen la cuenca Catamayo corresponden a depósitos volcánicos y volcano sedimentarios molásicos de edad miocénica, destacándose las areniscas, lutitas blandas y arcillas. Además rocas volcánicas como aglomerados, de diferentes tonalidades, lavas andesíticas, materiales piroclásticos de la formación Sacapalca, formación Loma Blanca, Unidad las Chinchas.
Así como flujos volcánicos, depositados en capas estratificadas de diferente potencia.
El estudio geológico – geotécnico es fundamental, al tener en cuenta en la ejecución de proyectos ya que los condiciona de forma importante por constituir el medio en el que se sustentarán las obras que en ellos se proyecten. Para el cual debe reunir una serie de características que lo hagan válido como cimiento de la futura obra. Es por ello que el emplazamiento de una determinada obra depende de las características del suelo siendo siempre preferible su ubicación en aquellos que presenten un buen comportamiento geotécnico geológico.
La zona donde se realizaron los estudios geológico-geotécnicos sector de las Chinchas cerro Huacacocha se encuentra ubicada en la parroquia de San Pedro de la Bendita perteneciente al Cantón Catamayo Provincia de Loja. El cerro Huacacocha cubre un polígono de 117,52 hectáreas levantadas con una faja topográfica de 100 metros, debido que el principal problema es que no existen estudios preliminares para el emplazamiento del Parque Eólico, el estudio a realizarse tiene como fin alcanzar el conocimiento que permitirá la construcción del parque Eólico, en este contexto es necesario realizar estudios geológicos – geotécnicos especificados en los TDR por parte de la empresa ENERSUR EP. Es por eso para el emplazamiento de este proyecto es importante saber cómo se encuentra estructurado el terreno para la futura obra, si tendrá un buen comportamiento geotécnico geológico.
“Debido a la gran demanda del sector eléctrico ecuatoriano se tiene un crecimiento del 6% anual más nuevos ingresos, en la actualidad la demanda estimada es de (6361,9
- 5 -
MW) estimando para los año 2013 (7264,1 MW) y para el año 2014 (8177,8 MW)”1.
“Es por eso que el GPL en la presente administración ha creado la Empresa Regional de Energías Alternativas y Desarrollo Humano ENERSUR EP, la cual se encuentra ejecutando el monitoreo de la velocidad del viento mediante la implementación de tres torres a una altura de 50; 60 metros con medición a tres niveles obteniendo una velocidad media anual de 10.8 m/s en el filo cumbre”2
1 CONELEC
2 ENERSUR EP
- 6 - OBJETIVOS
Objetivo general
Realizar el estudio Geológico - Geotécnico para el emplazamiento del Parque Eólico Santo Domingo del tramo II en el Cantón Catamayo Provincia de Loja.
Objetivos específicos
Elaborar el mapa Geológico - Estructural a detalle del Parque Santo Domingo tramo II a una escala 1:1000 que servirá de base para investigaciones geotécnicas.
Desarrollar e interpretar los resultados geológicos - geotécnicos sobre la base de los análisis y ensayos de laboratorio.
Establecer la base de mapeo que identifique las zonas susceptibles a movimientos de masa.
- 7 -
4 REVISÍON DE LITERATURA
4.1 Estudios geológicos
Paladines y Soto (2010), indican que el conocimiento de la tierra es esencial para el desarrollo sostenible y riqueza de los pueblos. El estudio geológico en la naturaleza tiene por objetivo determinar el comportamiento del terreno como material de construcción para obras ingenieriles, como para el emplazamiento del Parque Eólico, debido que el terreno es un factor fundamental al tener en cuenta en la ejecución de proyectos ya que los condiciona de forma importante por constituir el medio en el que se sustentarán las obras que en ellos se proyecten. Para el cual debe reunir una serie de características que lo hagan válido como cimiento de la futura obra. Es por ello que el emplazamiento de una determinada obra depende de las características del suelo siendo siempre preferible su ubicación en aquellos que presenten un buen comportamiento geotécnico geológico.
4.1.1 Geología
De acuerdo con López Marinas (2000) menciona que la ingeniería geológica es la ciencia aplicada al estudio y solución de los problemas de la ingeniería y del medio ambiente producidos como consecuencia de la interacción entre las actividades humanas y el medio geológico. El fin del estudio de la geología es asegurar los factores geológicos condicionantes en las obras de ingeniería.” 3
4.1.2 Geología Estructural
Belousov, 1979 indica que la geología estructural es una parte de la geotectónica, es decir, de la asignatura geológica que estudia las particularidades de la estructura y desarrollo de la corteza terrestre relacionados con los procesos mecánicos, movimientos y deformaciones que en ella tiene lugar.
3 López Marinas, J. M. (2000). Geología aplicada a la ingeniería civil. Ed. Ciedossat 2000. Madrid.
- 8 - 4.1.3 Rocas metamórficas
Castro, Antonio 1989. Indica las rocas metamórficas son aquellas rocas formadas por la re-cristalización de las rocas ígneas o sedimentarias (rocas preexistentes) por la acción de la presión y temperatura (metamorfismo), que ocurre a considerables profundidades de la superficie terrestre. Es decir, las rocas metamórficas son aquellas que han sufrido una transformación al pasar a ocupar un lugar en la corteza terrestre donde las condiciones de presión y temperatura son distintas a las existentes donde se originaron.
4.1.4 Rocas metamórficas foliadas
Pizarra.- Es una roca metamórfica, homogénea, de grano fino que se divide en láminas delgadas con clivaje de roca apizarrada, producida por el alineamiento de minerales laminados por el metamorfismo regional de bajo grado a partir de una lutita.
Filita.- Son rocas foliadas de composición semejante a la de las pizarras, pero cuyos minerales se presentan en mayor tamaño y más lustrosos. En las filitas las capas de mica son generalmente lo bastante grandes para distinguirse a simple vista, dando que la roca se caracteriza por su clivaje filítico y un brillo sedoso.
Esquisto.- El término “esquisto” significa exfoliación = esquistosidad. La esquistosidad notable de todos los esquistos se atribuye a la orientación de sus minerales. De las rocas metamórficas, los esquistos ocupan un alto porcentaje.
4.1.5 Aspectos estructurales de las rocas deformadas
La corteza de la tierra está cambiando y moviéndose continuamente. Hemos tratado los efectos de la erosión y de la actividad ígnea, pero el terreno removido por la erosión ha sido reemplazado en mayor escala por la deformación que por el depósito, durante las etapas de erupción a través de volcanes o fisuras.
Movimientos deformante.- La deformación es resistida por la rígida resistencia interna de la formación rocosa. La rigidez de un sólido aumenta con su resistencia a cambios de forma, y su resistencia es la capacidad de un objeto para resistir a la deformación, se mide en función a la resistencia a la compresión y a la atracción. La resistencia a la compresión es la presión o fuerza por unidad de superficie necesaria para deformar o
- 9 -
fracturar un objeto; la resistividad a la atracción, la fuerza requerida para separar una parte del todo.
La deformación de un material puede ser elástica o plástica.
Elasticidad.- Es la propiedad de una sustancia que le permite resistir la deformación permanente.
Plasticidad.- Bajo presión grande y prolongada, sin embargo los iones entre los átomos de acero o roca se rompen se deslizan unos sobre otros y el material fluye aunque el ritmo del movimiento sea lento.
Tinos de movimiento.-Los movimientos de la tierra es de 2 tipos: orogénicos y epirogénicos.
0rgánico- Las masas montañosas se elevan por movimientos orgánicos (formación de montañas). Casi todas las montañas son anticlinales, es decir que el pliegue dominante esta elevado en la parte central de los pliegues. Las montañas esta plegadas, porque han sufrido fuertes movimientos horizontales a lo largo de la circunferencia terrestre, que se traducen en pliegues y arrugas de los estratos.
Epirogénicos.- Por estos movimientos masas de tierra de magnitud continental han subido, y bajado con poco plegamiento. La mayor parte de los movimientos epirogénicos son de tipo radial, puesto que tienen lugar a lo largo los radios de la tierra.
Características estructurales.- Las mesetas, las planicies y las cadenas montañosas, rasgos prominentes de la superficie de la tierra, producido la deformación de la corteza.
Las rocas que tienen rasgos poseen ciertas características estructurales llamadas pliegues, fallas, juntas y discordancias.
Al descubrir la posición de los rasgos estructurales los geólogos han hallado conveniente el uso de 2 términos especiales buzamiento o echado y rumbo, que se puede atribuir más fácilmente a las rocas estratigráficas.
Buzamiento.- El buzamiento de una capa es su ángulo de inclinación respecto a la horizontal. La dirección del buzamiento es hacia la pendiente máxima de las capas y se
- 10 -
expresa en función de los 4 puntos cardinales de una brújula. Se mide con un instrumento llamada clinómetro, y su valor va de 0º a 90º
Rumbo o dirección.- Es la dirección de la intersección de la capa con un plano horizontal. Su dirección del rumbo se mide por medio de una brújula con el dial graduado en grados.
Estructuras de deformación.- Las estructuras resultantes de fuerzas diastróficas pueden clasificarse así: 1) inclinaciones o combaduras, 2) pliegues, 3) juntas o fracturas sin desplazamiento apreciados 4) fracturas con desplazamientos, llamados fallas. Las capas uniformemente inclinadas se llaman homoclinales.
Pliegues.- Donde los estratos han estado sujetos a presiones superiores o su límite elástico puede alterarse lentamente por arqueamiento o plegamiento en serie más o menos simétricas de pliegues con crestas o senos alternados, pudiendo tener desde unos cuantos decímetros hasta centenares de Km. de extensión.
4.1.6 Tipos principales de estructuras plegadas
Las principales estructuras plegadas tenemos: monoclinales, anticlinales, sinclinales, domos depósitos.
Monoclinal,- Es la extensión que conecta estratos horizontales o poco inclinados a ambos lados de la extensión.
Anticlinal.- Al curvamiento de las capas de rocas, cuya parte convexa está dirigida hacia arriba. Por eso la parte interior o sea en el núcleo del anticlinal, se localiza las rocas más antiguas, siendo su principal característica.
Sinclinal.- Al curvamiento de las canas cuya parte cóncava está dirigida hacia abajo.
En el núcleo del sinclinal se localizan las rocas más jóvenes.
4.2 Estudios Geotécnicos
Vásquez, 2002 indica que la geotécnica es la disciplina que estudia las características mecánicas de los materiales geológicos que conforman las rocas de formación. Esta
- 11 -
disciplina está basada en los conceptos y teorías de mecánica de rocas y mecánica de suelos, que relacionan el comportamiento de la formación bajo los cambios de esfuerzo.
4.2.1 Resistencia a la compresión simple
Zienkiewicz, 1970 indica que la reacción del suelo o la roca a los esfuerzos es el factor más importante para el proyecto de cimentaciones, terraplenes, taludes y estructuras para el sostenimiento del terreno. La resistencia a la comprensión simple, llamada no confinada o uniaxial es el máximo esfuerzo de compresión que puede soportar un espécimen de roca. El ensayo a la compresión simple consiste en aplicar una fuerza hasta llegar a la rotura y conocida el área se determina el
(esfuerzo) del espécimen.4.2.2 Ensayo de penetración estándar (SPT)
El Ensayo de Penetración Estándar es el método de ensayo in-situ ampliamente usado para determinar las condiciones de compresibilidad y resistencia de los suelos. Este ensayo permite medir la resistencia a la penetración de un muestreador y al mismo tiempo permite obtener muestras para ser ensayadas en el laboratorio.
El procedimiento del Ensayo de Penetración Estándar (SPT) está indicado en la norma ASTM D-1586. Este ensayo consiste en hincar sobre el suelo un muestreador de caña partida cuya parte inferior está unida a un anillo cortante o zapata y la parte superior a una válvula y pieza de conexión a la línea de perforación. El muestreador tiene un diámetro externo de 51 mm y un diámetro interno de 35 mm. Para el hincado se utiliza un martillo de 63.50 Kg. de peso que se deja caer libremente desde una altura de 76 cm. La longitud de hincado es de 450 mm en tres intervalos de 150 mm y se descarta el primer tramo por encontrarse en material disturbado.
4.2.3 Mecánica de suelos
“La mecánica de suelos es la aplicación de las leyes de la física y las ciencias naturales a los problemas que involucran las cargas impuestas a la capa superficial de la corteza terrestre. Un estudio de suelos permite dar a conocer las características físicas y mecánicas del suelo, es decir la composición de los elementos en las capas de
- 12 -
profundidad, así como el tipo de cimentación más acorde con la obra a construir y los asentamientos de la estructura en relación al peso que va a soportar.”4.
4.2.4 Ensayo de mecánica de suelos
Contenido de humedad.- La determinación del contenido de humedad es un ensayo rutinario de laboratorio para determinar la cantidad de agua presente en una cantidad de suelo en términos de su peso en seco determinando por la norma (ASTM D2216- 71) Límites líquidos y plástico de un suelo.- Los límites de Atterberg o límites de consistencia se utilizan para caracterizar el comportamiento de los suelos finos. Los límites se basan en el concepto de que en un suelo de grano fino solo pueden existir 4 estados de consistencia según su humedad, y definen tres límites:
Límite líquido: Cuando el suelo pasa de un estado semilíquido a un estado plástico y puede moldearse. Para la determinación de este límite se utiliza la cuchara de Casagrande.
Límite plástico: Cuando el suelo pasa de un estado plástico a un estado semisólido y se rompe.
Límite de retracción o contracción: Cuando el suelo pasa de un estado semisólido a un estado sólido y deja de contraerse al perder humedad.
Análisis granulométrico.- Su finalidad es obtener la distribución por tamaño de las partículas presentes en una muestra de suelo. Así es posible también su clasificación mediante AASHTO o SUCS. El ensayo es importante, ya que gran parte de los criterios de aceptación de suelos son utilizados en bases o sub-bases de carreteras, presas de tierra o diques, drenajes, etc. Para obtener la distribución de tamaños, se emplean tamices normalizados y numerados, dispuestos en orden decreciente.
