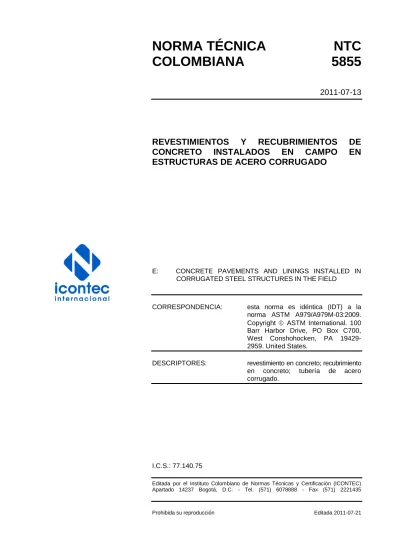

NORMA TÉCNICA
NTC
COLOMBIANA
5855
2011-07-13
REVESTIMIENTOS
Y
RECUBRIMIENTOS
DE
CONCRETO
INSTALADOS
EN
CAMPO
EN
ESTRUCTURAS DE ACERO CORRUGADO
E: CONCRETE PAVEMENTS AND LININGS INSTALLED IN CORRUGATED STEEL STRUCTURES IN THE FIELD
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM A979/A979M-03:2009. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: revestimiento en concreto; recubrimiento en concreto; tubería de acero corrugado.
I.C.S.: 77.140.75
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5855 fue ratificada por el Consejo Directivo de 2011-07-13.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 108 Tubería metálica y accesorios.
CONSORCIO METALÚRGICO NACIONAL LTDA. CORPACERO
SIDERÚRGICA DEL NORTE
SOCIEDAD COLOMBIANA DE INGENIEROS
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACESCO S.A. ACMI S.A.
AGUAS DE MANIZALES
AGUAS Y AGUAS DE PEREIRA AIREP - MEDELLÍN
ALMACENES JJ
AMERICAN CAST IRON PIPE COMPANY AMERICAN PIPE AND CONSTRUCTION INTERNATIONAL
ASOCIACIÓN COLOMBIANA DE INGENIEROS -ACIEM-
ASOCIACIÓN NACIONAL DE EMPRESARIOS -ANDI-
ATLAS COPCO CAM COLOMBIA CENTROACEROS COMPRIMAIRE
CONSTRUCTORA ECHEVERRI Y GIRALDO LTDA.
CONSULTORÍA COLOMBIANA S.A.
DIMATIC LTDA. EMMA Y CIA. S.A.
EMPRESA COLOMBIANA DE PETRÓLEOS EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ
EMPRESAS MUNICIPALES DE CALI EMPRESAS PÚBLICAS DE MEDELLÍN EXCO COLOMBIANA S.A.
EXTRUCOL LTDA. FANALCA S.A.
FERRETUBOS LTDA. FESTO (MEDELLÍN) G3 INDUSTRIAL GAS NATURAL E.S.P. GASES DEL CARIBE E.S.P. INDISA
INDUSTRIAS REYMO LTDA. INGENEUMÁTICA MM EU INMA LTDA.
KAESER - BOGOTÁ
METALÚRGICA CONSTRUCEL COLOMBIA S.A. -METACOL-
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
PAM COLOMBIA S.A. PAVCO S.A. PROMIGAS E.S.P PROVAL S.A. PVC GERFOR S.A. SERIM LTDA. SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO SUPERINTENDENCIA DE SERVICIOS PÚBLICOS DOMICILIARIOS
SURTIDORA DE GAS DEL CARIBE S.A. TENARIS
TERNIUM TRIPLE A
UNIVERSIDAD AUTÓNOMA DE BUCARAMANGA UNIVERSIDAD AUTÓNOMA DE OCCIDENTE UNIVERSIDAD DE LOS ANDES
UNIVERSIDAD DEL ATLÁNTICO
UNIVERSIDAD NACIONAL DE COLOMBIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 5855
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 2.1 NORMAS NTC Y ASTM ... 22.2 NORMAS AMERICAN WATER WORKS ASSOCIATION ... 2
3. TERMINOLOGÍA ... 3
3.1 DEFINICIONES ... 3
3.2 DEFINICIONES DE LOS TÉRMINOS ESPECÍFICOS PARA ESTA NORMA ... 3
4. REQUISITOS ... 3
4.1 REVESTIMIENTOS EN CONCRETO ... 3
4.2 RECUBRIMIENTOS DE CONCRETO ... 4
4.3 MATERIALES DEL CONCRETO ... 4
4.4 MEZCLA DE CONCRETO ... 5
4.5 ACABADO DE LA SUPERFICIE ... 5
4.6 REPARACIONES DEL TUBO ... 5
5. PROCEDIMIENTOS ... 5
5.1 LIMPIEZA Y PREPARACIÓN ... 5
5.2 MÉTODOS PARA APLICAR EL REVESTIMIENTO ... 6
5.3 MÉTODOS PARA APLICAR EL RECUBRIMIENTO ... 6
NORMA TÉCNICA COLOMBIANA
NTC 5855
RESUMEN
Página
6. CONSIDERACIONES ADICIONALES ... 7
6.2 TUBOS DEFLECTADOS Y DISTORSIONADOS ... 7
7. INSPECCIÓN ... 7 8. REPARACIÓN ... 8 9. RECHAZO ... 8 10. CERTIFICACIÓN ... 8 11. DESCRIPTORES ... 8 DOCUMENTO DE REFERENCIA ... 8
NORMA TÉCNICA COLOMBIANA
NTC 5855
RESUMEN
1 de 8
REVESTIMIENTOS Y RECUBRIMIENTOS DE CONCRETO INSTALADOS EN CAMPO EN ESTRUCTURAS DE ACERO CORRUGADO
1. OBJETO
1.1 Esta norma cubre los requisitos mínimos de material y describe los procedimientos para la instalación de revestimientos y recubrimientos de concreto en tubos de acero corrugado y estructuras de acero estructural realizadas en campo. Los diseños específicos con requisitos adicionales o mayores deben estar detallados en los documentos del proyecto. Esta norma es aplicable al revestimiento o recubrimiento de tubos nuevos y para la rehabilitación de estructuras existentes. El tubo que se va a revestir o recubrir, se describe en la NTC 4831 (ASTM A760/A760M), ASTM A761/A761M, y NTC 4854 (ASTM A762/A762M).
1.2 Esta norma cubre los tubos de 48 pulgadas [1 200 mm] y mayores para revestimientos y 24 pulgadas [600 mm] y mayores para recubrimientos completos.
1.3 Los tubos nuevos se deben diseñar de acuerdo con la NTC 5064 (ASTM A796) y se deben instalar de acuerdo con la NTC 5229 (ASTM A798) para tubos hechos en fábrica y la practica ASTM A807 para estructuras de acero estructural. Las estructuras que se van a rehabilitar deben ser estructuralmente estables.
1.4 Los tubos fabricados en planta con revestimiento de concreto y recubrimiento se encuentran en la norma ASTM A849.
1.5 Esta norma es aplicable al producto tanto en unidades libra-pulgada como en unidades SI. Las unidades libra-pulgada y las unidades SI no son necesariamente equivalentes. Las unidades SI se encuentran en paréntesis en el texto por claridad, pero son los valores aplicables cuando se piden los materiales con Sistema Internacional.
1.6 Esta norma puede involucrar materiales, operaciones y equipos peligrosos. La norma no
pretende manejar todos los asuntos de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario de esta norma establecer las prácticas de seguridad y salud y determinar la aplicabilidad de las limitaciones regulatorias antes del uso.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de esta norma. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NORMA TÉCNICA COLOMBIANA
NTC 5855
RESUMEN
2
2.1 NORMAS NTC Y ASTM
NTC 121, Cemento portland. Especificaciones físicas y mecánicas (ASTM C150). NTC 174, Concretos. Especificaciones de los agregados para concreto (ASTM C33).
NTC 248, Barras de acero al carbono, lisas y corrugadas, para refuerzo de concreto (ASTM A615). NTC 550, Concretos. Elaboración y curado de especímenes de concreto en obra (ASTM C31/C31M). NTC 673, Concretos. Ensayo de resistencia a la compresión de especímenes cilíndricos de concreto (ASTM C39).
NTC 1977, Compuestos líquidos formadores de membrana de curado para el concreto (ASTM C309).
NTC 3493, Cenizas volantes y puzolanas naturales, calcinadas o crudas, utilizadas como aditivos minerales en el concreto de cemento portland (ASTM C618).
NTC 4831, Tubería de acero corrugado. Recubrimiento metálico, para drenajes y alcantarillas (ASTM A760/A760M).
NTC 4854, Tubería de acero corrugada, recubierta de polímero para alcantarillado y desagües (ASTM A762/A762M).
NTC 5229, Instalación de tubos de acero corrugado hecho en fabrica para drenajes y otras aplicaciones (ASTM A798/A798M).
NTC 5064, Diseño estructural de tubos de acero corrugado circulares, abovedados y arcos para desagües de aguas lluvias y sanitarias y otras aplicaciones enterradas (ASTM A796). ASTM A185, Specification for Steel Welded Wire Fabric, Plain, for Concrete Reinforcement.
ASTM A761/A761M, Specification for Corrugated Steel Structural Plate, Zinc-Coated, for Field-Bolted Pipe, Pipe-Arches, and Arches.
ASTM A807/A 807M Practice for Installing Corrugated Steel Structural Plate Pipe for Sewers and Other Applications.
ASTM A849, Specification for Post-Applied Coatings, Pavings, and Linings for Corrugated Steel Sewer and Drainage Pipe.
ASTM A902, Terminology Relating to Metallic Coated Steel Products.
ASTM C595M, Specification for Blended Hydraulic Cements.
ASTM D3405, Specification for Joint Sealants, Hot-Applied, for Concrete and Asphalt Pavements.
2.2 NORMAS AMERICAN WATER WORKS ASSOCIATION
AWWA C602, Standards for Cement-Mortar Lining of Water Pipelines-4 in. (100 mm) and Larger-in Place.
NORMA TÉCNICA COLOMBIANA
NTC 5855
RESUMEN
3
3. TERMINOLOGÍA
3.1 DEFINICIONES
Para las definiciones de los términos generales usados en esta norma, véase terminología de la norma ASTM A902.
3.2 DEFINICIONES DE LOS TÉRMINOS ESPECÍFICOS PARA ESTA NORMA
3.2.1 Contratista. El instalador o aplicador del recubrimiento y/o el revestimiento de concreto en el tubo en campo.
3.2.2 Ingeniero. El diseñador del trabajo y sus detalles.
3.2.3 Fabricante. El productor del tubo.
3.2.4 Recubrimiento (Lining). Para un tubo de metal corrugado, una capa de material no metálico aplicada uniformemente al interior de un tubo fabricado, de suficiente espesor para llenar y cubrir las corrugaciones.
3.2.5 Revestimiento (Pavement). Para el tubo metálico corrugado, un revestimiento aplicado sólo a una parte de la circunferencia interior, usualmente localizada en la parte inferior (cuando el tubo es instalado).
3.2.6 Comprador. La persona o agencia que compra el producto terminado.
