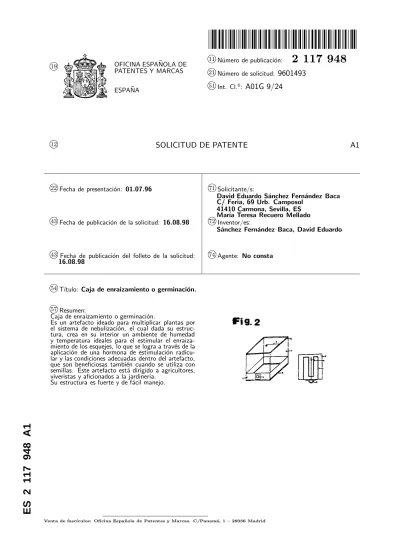

ES A1. Número de publicación: PATENTES Y MARCAS. Número de solicitud: Int. Cl. 6 : A01G 9/24

(1)

k

19 OFICINA ESPA ˜NOLA DE

PATENTES Y MARCAS ESPA ˜NA

N´umero de publicaci´on:

2 117 948

k 21_N´_{umero de solicitud:}

_9601493

k 51_{Int. Cl.}6_:

_{A01G 9/24}

k 12

_{SOLICITUD DE PATENTE}

_A1

k

22_{Fecha de presentaci´}_on: _01.07.96 k

71 _{Solicitante/s:}

David Eduardo S´anchez Fern´andez Baca C/ Feria, 69 Urb. Camposol

41410 Carmona, Sevilla, ES Mar´ıa Teresa Recuero Mellado

k

43_{Fecha de publicaci´}_{on de la solicitud:} _16.08.98 k

72 _Inventor/es:

S´anchez Fern´andez Baca, David Eduardo

k

43 _{Fecha de publicaci´}_{on del folleto de la solicitud:}

16.08.98

k

74 _Agente: _{No consta}

k

54_T´ıtulo: _{Caja de enraizamiento o germinaci´}_on.

k

57_Resumen:

Caja de enraizamiento o germinaci´on.

Es un artefacto ideado para multiplicar plantas por el sistema de nebulización, el cual dada su estruc-tura, crea en su interior un ambiente de humedad y temperatura ideales para el estimular el enraiza-miento de los esquejes, lo que se logra a través de la aplicación de una hormona de estimulación radicu-lar y las condiciones adecuadas dentro del artefacto, que son beneficiosas también cuando se utiliza con semillas. Este artefacto está dirigido a agricultores, viveristas y aficionados a la jardiner´ıa.

Su estructura es fuerte y de f´acil manejo.

948

(2)

1

ES 2 117 948 A1

2

DESCRIPCION

Caja de enraizamiento o germinaci´on.

Objeto de la invenci´on

La presente invención, se refiere a una Caja de Enraizamiento o Germinación, la cual ha sido concebida, para obtener plantas a partir de Es-quejes o germinar semillas en forma fácil y rápida, sin tener que utilizar sofisticadas instalaciones. La invención crea en su interior un microclima apropiado para el desarrollo de las ra´ıces en los Esquejes que previamente han sido tratados con Hormona Enraizante. Para la sujeción de los Es-quejes se puede utilizar Materia Inerte (Perlita), Vermiculita o Substrato los cuales son perfecta-mente admitidos por la Caja de Enraizamiento o Germinación. Los materiales usados en su cons-trucción, son simples y resistentes, por lo que no requiere cuidados especiales de mantenimiento.

Antecedentes de la invenci´on

Se conoce en la actualidad, las Mesas de Ne-bulización o Mesas Calientes, las cuales debido a su tamaño y complejidad hacen, que el uso sea restringido y especializado, as´ı como su elevado costo hacen que estas estén solo en Viveros muy Especializado. La Caja de enraizamiento o Ger-minación, pone al alcance de los viveristas. Agri-cultores, Jardineros y a todas aquellas personas que en forma profesional o de ocio, se dedican a la obtención de plantas, ya sean estas Foresta-les, Frutales u OrnamentaForesta-les, a partir de Esque-jes o Semillas, es una forma fácil y económica, de conseguir buenos resultados. Vale indicar que La Caja de Enraizamiento o Germinación es sencilla de transportar, y no requiere condiciones especia-les para su instalación, su placa calórica funciona con corriente eléctrica de 220 V-50 Hz.

Descripci´on de la invenci´on

La Caja de Enraizamiento o Germinación, consta en su estructura de 3 elementos diferen-ciados, que son: Una caja de latón en cuyo fondo descansan tres placas superpuestas, la inferior es de policarbonato térmico de doble pared y de 4 mm. de espesor, la cual evita la pérdida de ca-lor, esta placa se encuentra perforada cada cierto tramo para permitir el drenaje. Sobre esta placa, se ha colocado una Malla fina que tiene la función de no permitir que la Materia Inerte, Sustrato o Vermiculita se pierdan por las perforaciones de drenaje. Finalmente sobre la Malla va la Placa Calórica formada por una plancha de policarbo-nato de doble pared de 1 cm de espesor en cuyo in-terior aloja una Resistenc´ıa Térmica de Silicona, la cual se controla por un Termostato de Bulbo variable de 0◦C a 4◦C. que se encuentra dentro de una caja de PVC impermeable, colocada en la

5 10 15 20 25 30 35 40 45 50 55 60 65

parte exterior de caja de Latón. Una vez que se llena la caja de latón con el Material requerido, se pinchan los Esquejes o las semillas según sea el caso, y se coloca la Tapa superior que es de forma cúbica de 40 cm. de Altura, esta hecha de Policarbonato de doble pared, en los laterales de 4 mm y en la superior de 1 cm. de espesor, en cuyo interior aloja un microtubo y en la parte central pende un nebulizador, el cual nos permite mantener la humedad constante requerida en el per´ıodo que dura el enraizamiento.

Breve descripci´on del dibujo

Las figuras que se muestran son de abajo hacia arriba, las siguientes

(1) Caja de Lat´on de 18 cm de Altura, en cuyo interior se rellena con el material a enraizar (2) Termostato de Bulbo variable, de 0◦C a 40◦C, fijado en una Caja de PVC.

(3) Placa Aislante, de Policarbonato de doble pa-red, de 4 mm perforada para facilitar el drenaje (4) Malla Fina Tipo Mosquitero, evita que el ma-terial se vac´ıe por los agujeros de drenaje. (5) Placa Cal´orica, de Policarbonato de 1 cm de espesor, en el interior lleva una resistencia t´ermica de silicona.

(6) Filamento de cobre del Termostato.

(7) Tapa, de Policarbonato los laterales de 4 mm y la superior de 1 cm.

(8) Micro tubo y nebulizador

(9) Marco de Hierro de 25 mm que protege tanto la Caja de lat´on como la Tapa.

(10) Cable el´ectrico y tomacorriente.

Ventajas de la invenci´on

La salida al mercado de Hormonas de Enraiza-miento, las cuales aplicadas a esquejes, para su enraizamiento, tienen un bajo rendimiento, este rendimiemo se incrementa en forma notable, si proporcionamos al esqueje calor y humedad; un método fácil, es el uso de la Caja de Enraiza-miento o Germinación la cual gracias a su placa calórica y a su nebulizador proporcionan estos dos factores importantes para el enraizado.

Las grandes dimensiones de las Mesas de Nebu-lización existentes en el mercado hacen dif´ıcil su traslado y su uso, por ello la Caja de Enraiza-miento o Germinación facilita su traslado ya que es portátil, y puede ser usado por Docentes o por aficionados a la Jardiner´ıa por su fácil manejo. La resistencia de silicona es sensible a las superfi-cies afiladas o rugosas, pues se desgarra con mu-cha facilidad, por ello se buscó la forma de pro-tejerla, se penso para ello colocarla dentro de los alvéolos de una placa de policarbonato de 1 cm, logrando con ello la doble función de proteger y distribuir el calor uniformemente.

(3)

REIVINDICACIONES

1. Caja de enraizamiento o germinaci´on,

ca-racterizadaporque tiene una placa cal´orica (5)

cuya resistencia de silicona esta protegida de los desgarramientos producidos por los esquejes, por una placa de Policarbonato de doble pared de 1 cm de espesor. La temperatura de esta regu-lada por un termostato de bulbo de 0 a 40◦C

5 10 15 20 25 30 35 40 45 50 55 60

prácticamente todo el conjunto de la Caja de En-raizamiento o Germinación tiene un aislamiento térmico proporcionados tanto por la Placa Ais-lante (3) como por las paredes de la Tapa (7) lo que permite crear un microclima en el interior. La Humedad requerida la proporciona el Nebu-lizador (8), la estructura está protegida por un marco de hierro de 25 mm.

(4)

ES 2 117 948 A1

(5)

OFICINA ESPA ˜NOLA DE PATENTES Y MARCAS ESPA ˜NA k 21 N.◦ solicitud:

9601493

k

22 Fecha de presentaci´on de la solicitud: 01.07.96

k

32 Fecha de prioridad:

INFORME SOBRE EL ESTADO DE LA TECNICA

k

51 Int. Cl.6_: _{A01G 9/24}

DOCUMENTOS RELEVANTES

Categor´ıa Documentos citados Reivindicaciones

afectadas

A ES-2032695-A (ASL S.A.) 16.02.93 1

* Todo el documento *

A GB-1402261-A (PROTAG) 06.08.75 1

A CH-323245-A (ISELI & CO) 14.09.57 1

A US-2002380-A (WERNICKE & LINTERN) 21.05.35 1

Categor´ıa de los documentos citados X:

Y: A:

de particular relevancia

de particular relevancia combinado con otro/s de la misma categor´ıa

refleja el estado de la t´ecnica

O: P: E:

referido a divulgaci´on no escrita

publicado entre la fecha de prioridad y la de presentaci´on de la solicitud
