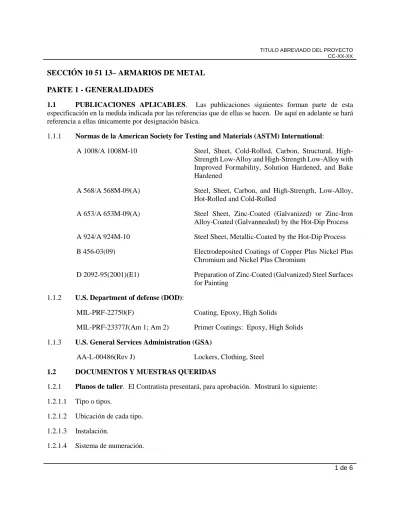

SECCIÓN 10 51 13– ARMARIOS DE METAL
PARTE 1 - GENERALIDADES
1.1 PUBLICACIONES APLICABLES. Las publicaciones siguientes forman parte de esta especificación en la medida indicada por las referencias que de ellas se hacen. De aquí en adelante se hará referencia a ellas únicamente por designación básica.
1.1.1 Normas de la American Society for Testing and Materials (ASTM) International:
A 1008/A 1008M-10 Steel, Sheet, Cold-Rolled, Carbon, Structural, High-Strength Low-Alloy and High-High-Strength Low-Alloy with Improved Formability, Solution Hardened, and Bake Hardened
A 568/A 568M-09(A) Steel, Sheet, Carbon, and High-Strength, Low-Alloy, Hot-Rolled and Cold-Rolled
A 653/A 653M-09(A) Steel Sheet, Zinc-Coated (Galvanized) or Zinc-Iron Alloy-Coated (Galvannealed) by the Hot-Dip Process A 924/A 924M-10 Steel Sheet, Metallic-Coated by the Hot-Dip Process B 456-03(09) Electrodeposited Coatings of Copper Plus Nickel Plus
Chromium and Nickel Plus Chromium
D 2092-95(2001)(E1) Preparation of Zinc-Coated (Galvanized) Steel Surfaces for Painting
1.1.2 U.S. Department of defense (DOD):
MIL-PRF-22750(F) Coating, Epoxy, High Solids
MIL-PRF-23377J(Am 1; Am 2) Primer Coatings: Epoxy, High Solids 1.1.3 U.S. General Services Administration (GSA)
AA-L-00486(Rev J) Lockers, Clothing, Steel
1.2 DOCUMENTOS Y MUESTRAS QUERIDAS
1.2.1 Planos de taller. El Contratista presentará, para aprobación. Mostrará lo siguiente: 1.2.1.1 Tipo o tipos.
1.2.1.2 Ubicación de cada tipo. 1.2.1.3 Instalación.
1.2.2 Literatura descriptiva. Presentará, para información. Entregará literatura descriptiva que indique el material del armario, el mecanismo de trancar, asas, acabado, componentes, e instrucciones de ensamblaje. 1.2.3 Muestras. Presentará, para aprobación. Entregará muestras de los colores para que el Oficial de Contrataciones escoja un color de entre los colores normales del fabricante.
1.3 ENTREGA Y ALMACENAJE
1.3.1 Entrega. Entregará los armarios y material asociado en sus empaques originales, cerrado y con el nombre del fabricante estampado en el empaque al igual que el nombre de los materiales. Protegerá los armarios contra daños durante la entrega.
1.3.2 Almacenaje y protección. Almacenará los armarios y el material asociado de tal forma que queden protegidos del ambiente, del suelo y de daños durante el almacenaje y la construcción.
1.4 MEDIDAS DE CAMPO. Para asegurarse un encaje apropiado, tomará medidas en el campo antes de preparar los planos de taller y de hacer la fabricación. Verificará lo ubicación correcta.
1.5 ASEGURAMIENTO DE LA CALIDAD
1.5.1 Cartilla de colores. Suministrará un mínimo de 3 colores en la cartilla de colores, no menores de 75 mm (3 pulgadas) cuadradas, de cada color. Presentará colores que se aproximen al color indicado en las vistas de los planos o en el cuadro de acabados en los planos si el color de los armarios está allí indicado. 1.5.2 Prueba de las características de rendimiento (performance-characteristic tests). La ACP podría solicitar pruebas de las características de rendimiento a los armarios ensamblados. El Contratista hará la prueba de acuerdo con la Federal Specification AA-L-00486 y el resultará estará dentro de los valores dados en esa Federal Specification. La ACP rechazará a los armarios que no cumplan con la prueba.
PARTE 2 – PRODUCTOS
2.1 TIPOS. Los armarios serán del siguiente tipo y tamaño en las ubicaciones y cantidades indicadas. Tendrán el acabado del color escogido.
2.1.1 Armarios de un nivel
2.1.1.1 Tipo STL-1. Será de 375 milímetros de ancho, 375 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 15 pulgadas de profundidad y 72 pulgadas de alto), agarrados a patas de 150 mm (6 pulgadas) de alto.
2.1.1.2 Tipo STL-2. Será de 375 milímetros de ancho, 450 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 18 pulgadas de profundidad y 72 pulgadas de alto), agarrados a patas de 150 mm (6 pulgadas) de alto.
2.1.1.3 Tipo STL-3. Será de 450 milímetros de ancho, 525 milímetros de profundidad y de 1800 milímetros de alto (18 pulgadas de ancho, 21 pulgadas de profundidad y 72 pulgadas de alto), agarrados a patas de 150 mm (6 pulgadas) de alto.
3 de 6
2.1.1.4 Tipo STL-4. Será de 450 milímetros de ancho, 600 milímetros de profundidad y de 1800 milímetros de alto (18 pulgadas de ancho, 24 pulgadas de profundidad y 72 pulgadas de alto), agarrados a patas de 150 mm (6 pulgadas) de alto.
2.1.1.5 Tipo STL-5. Será de 375 milímetros de ancho, 375 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 15 pulgadas de profundidad y 72 pulgadas de alto), agarrados a una base cerrada de 150 mm (6 pulgadas) de alto.
2.1.1.6 Tipo STL-6. Será de 375 milímetros de ancho, 450 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 18 pulgadas de profundidad y 72 pulgadas de alto), agarrados a una base cerrada de 150 mm (6 pulgadas) de alto.
2.1.1.7 Tipo STL-7. Será de 450 milímetros de ancho, 525 milímetros de profundidad y de 1800 milímetros de alto (18 pulgadas de ancho, 21 pulgadas de profundidad y 72 pulgadas de alto), agarrados a una base de 150 mm (6 pulgadas) de alto.
2.1.1.8 Tipo STL-8. Será de 450 milímetros de ancho, 600 milímetros de profundidad y de 1800 milímetros de alto (18 pulgadas de ancho, 24 pulgadas de profundidad y 72 pulgadas de alto), agarrados a una base de 150 mm (6 pulgadas) de alto.
2.1.1.9 Tipo STW-2. Será de 375 milímetros de ancho, 450 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 18 pulgadas de profundidad y 72 pulgadas de alto), sin base. La base será prefabricada en sitio, como se detalla en los planos.
2.1.1.10 Tipo STW-3. Será de 450 milímetros de ancho, 525 milímetros de profundidad y de 1800 milímetros de alto (18 pulgadas de ancho, 21 pulgadas de profundidad y 72 pulgadas de alto), sin base. La base será prefabricada en sitio, como se detalla en los planos.
2.1.1.11 Tipo STW-4. Será de 450 milímetros de ancho, 600 milímetros de profundidad y de 1800 milímetros de alto (18 pulgadas de ancho, 24 pulgadas de profundidad y 72 pulgadas de alto). La base será prefabricada en sitio, como se detalla en los planos.
2.1.2 Armarios de doble nivel
2.1.2.1 Tipo DTL-1. Será de 375 milímetros de ancho, 375 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 15 pulgadas de profundidad y 72 pulgadas de alto), agarrados a patas de 150 mm (6 pulgadas) de alto.
2.1.2.2 Tipo DTL-2. Será de 375 milímetros de ancho, 450 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 18 pulgadas de profundidad y 72 pulgadas de alto), agarrados a patas de 150 mm (6 pulgadas) de alto.
2.1.2.3 Tipo DTL-3. Será de 375 milímetros de ancho, 375 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 15 pulgadas de profundidad y 72 pulgadas de alto), agarrados a una base cerrada de 150 mm (6 pulgadas) de alto.
2.1.2.4 Tipo DTL-4. Será de 375 milímetros de ancho, 450 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 18 pulgadas de profundidad y 72 pulgadas de alto), agarrados a una base cerrada de 150 mm (6 pulgadas) de alto.
2.1.2.5 Tipo STW-6. Será de 450 milímetros de ancho, 525 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 15 pulgadas de profundidad y 72 pulgadas de alto), sin base. La base será prefabricada en sitio, como se detalla en los planos.
2.1.2.6 Tipo DTW-5. Será de 375 milímetros de ancho, 450 milímetros de profundidad y de 1800 milímetros de alto (15 pulgadas de ancho, 18 pulgadas de profundidad y 72 pulgadas de alto), sin base. La base será prefabricada en sitio, como se detalla en los planos.
2.2 MATERIAL
2.2.1 Láminas de acero
2.2.1.1 Acero sin galvanizar. Cumplirán con el ASTM [A 1008/A 1008M] [A 568/A 568M], commercial quality, minimized spangle material. Superficies estarán preparadas para un acabado de esmalte horneado (baked enamel) de acuerdo con la Federal Specification AA-L-00486. El cuerpo del armario estará fabricado de láminas de acero de no menos de 0.607 milímetro (0.0239 pulgada) de espesor.
2.2.1.2 Acero galvanizado. Cumplirán con el [ASTM A 653/A 653M y el ASTM A 924/A 924M, commercial quality, minimized spangle, galvanizadas con no menos de Z275 (G60) de recubrimiento de zinc. Las superficies del acero estarán preparadas para ser pintadas de acuerdo con el ASTM D 2092, Method A. 2.2.2 Recubrimiento de cromo. Estará hecho de níkel y cromo electrodepositado en la base de metal especificado. Cumplirá con el ASTM B 456, SC-3, según aplica al metal base.
2.2.3 Acabado
2.2.3.1 Metal sin galvanizar. Podrá ser esmalte horneado color gris de acuerdo con la Federal Specification AA-L-00486; o podrá ser de una capa primaria de MIL-PRF-23377 para primario a base de epóxico y un acabado de MIL-PRF-22750.
2.2.3.2 Color. Será el seleccionado.
2.3 COMPONENTES
2.3.1 Cerraduras integrales. No se requieren.
2.3.2 Ganchos para ropa. Cumplirán con la Federal Specification AA-L-00486, chapados en cromo o en zinc.
2.3.3 Tubos para guindar ropa. Cumplirán con la Federal Specification AA-L-00486.
2.3.4 Maniguetas para las puertas. Cumplirán con la Federal Specification AA-L-00486, de aleación de aluminio, de acero o de aleación de zinc. Las maniguetas de aleación de aluminio tendrán un acabado anodizado satinado. Las maniguetas de acero o de aleación de zinc tendrán un acabado enchapado en cromo o en níkel.
5 de 6
2.3.5 Puertas
2.3.5.1 Material. Cumplirá con la Federal Specification AA-L-00486, de lámina de acero de espesor no menor a 1.5 mm (0.0598 pulgada).
2.3.5.2 Bisagras. Además de los requisitos de Federal Specification AA-L-00486, tendrán 5 nudillos, y serán de 50 mm (2 pulgadas), mínimas, de alto. Serán fabricadas de láminas de acero de no menos de 2 mm (0.0787 pulgada) de espesor. Estarán soldadas o apernadas al marco de la puerta. El Contratista podrá suministrar una bisagra tipo piano del alto completo de la puerta si es una bisagra común del fabricante. 2.3.5.3 Mecanismos de la lengüeta. Cumplirá con la Federal Specification AA-L-00486.
2.3.6 Recibidores de la lengüeta. Cumplirá con la Federal Specification AA-L-00486. Estarán fabricados de láminas de acero de no menos de 2 mm (0.0787 pulgada) de espesor, excepto que el recibidor puede ser continuo desde arriba hasta abajo y fabricado como parte del marco de la puerta.
2.3.7 Silenciadores. Cumplirá con la Federal Specification AA-L-00486.
2.3.8 Hojas de adelante y de atrás, y lados superior e inferior. Cumplirá con la Federal Specification AA-L-00486. Las láminas de acero serán no menores de 1.2 mm (0.0474 pulgada).
2.3.9 Cubierta inclinada del armario. Será suministrada por el Contratista en adición a la cubierta plana de la seccional del armario (locker-section flat tops). Será continua en longitud. Tendrá los laterales expuestos cubiertos con tapas o rellenadores. Serán fabricados de láminas de acero de no menos de 1.214 milímetro (0.0478 pulgada) de espesor.
2.3.10 Tablillas (shelves). Cumplirá con la Federal Specification AA-L-00486. Estará hecha de lámina de acero de no menos de 1.5 mm (0.0598 pulgada).
2.3.11 Hojas para la base (base panels). Cumplirá con la Federal Specification AA-L-00486. 2.3.12 Patas. Cumplirán con la Federal Specification AA-L-00486.
2.3.13 Placas numeradas. Cumplirán con la Federal Specification AA-L-00486. Serán de aluminio, latón o zinc. Tendrán números consecutivos.
2.3.14 Porta etiquetas. Cumplirá con la Federal Specification AA-L-00486.
2.3.15 Piezas fijadoras. Serán pernos, tuercas y remaches, como se especifica en la Federal Specification AA-L-00486.
PARTE 3 – EJECUCIÓN
3.1 ENSAMBLAJE E INSTALACIÓN. El Contratista ensamblará los armarios (lockers) de acuerdo con las instrucciones del fabricante de los armarios. Alineará los armarios horizontalmente y verticalmente. Asegurará los armarios a la pared y a la base con tornillos, como se indica. Apernará juntos a armarios adyacentes. Ajustará las puertas para que se muevan libremente sin que se traben y se asegurará de que cierran ajustado, estrecho apretado, bien encajadas ajustado, estrecho apretado, bien encajadas
3.2 SISTEMA DE NUMERACIÓN. Instale las placas numeradas consecutivamente en los armarios. Si el plano lo indica, instale los números impares arriba y los números pares abajo, o como se indique.
3.3 CONTROL DE CALIDAD EN EL CAMPO
3.3.1 Pruebas. La ACP podrá solicitar pruebasde las características de rendimiento (performance-characteristic tests), de acuerdo con la Federal Specification AA-L-00486 en los productos ensamblados. La ACP rechazará las casillas que no cumplan con la prueba.
3.3.2 Reparaciones. La ACP podría solicitar que el Contratista remueva y remplace con nuevas las partes del trabajo que son inaceptables o que están dañadas.
3.3.3 Limpieza. El Contratista limpiará, de un modo aprobado, las superficies del trabajo y aquellas superficies adyacentes que se han ensuciado como resultado de este trabajo. Removerá su equipo del sitio de la obra, materiales sobrantes y la basura.
