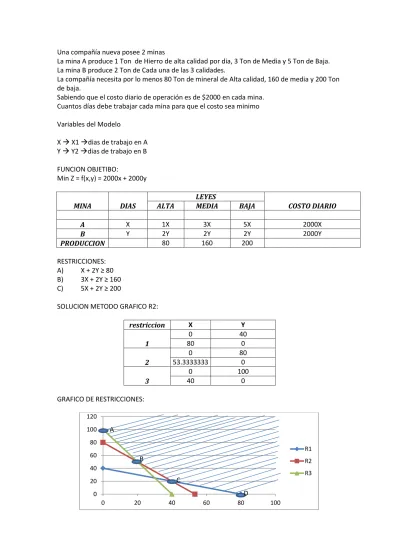

Una compañía nueva posee 2 minas
La mina A produce 1 Ton de Hierro de alta calidad por dia, 3 Ton de Media y 5 Ton de Baja. La mina B produce 2 Ton de Cada una de las 3 calidades.
La compañía necesita por lo menos 80 Ton de mineral de Alta calidad, 160 de media y 200 Ton de baja.
Sabiendo que el costo diario de operación es de $2000 en cada mina. Cuantos días debe trabajar cada mina para que el costo sea minimo Variables del Modelo
X X1 dias de trabajo en A Y Y2 dias de trabajo en B FUNCION OBJETIBO:
Min Z = f(x,y) = 2000x + 2000y
MINA DIAS
LEYES
COSTO DIARIO ALTA MEDIA BAJA
A X 1X 3X 5X 2000X B Y 2Y 2Y 2Y 2000Y PRODUCCION 80 160 200 RESTRICCIONES: A) X + 2Y ≥ 80 B) 3X + 2Y ≥ 160 C) 5X + 2Y ≥ 200
SOLUCION METODO GRAFICO R2:
restriccion X Y 1 0 40 80 0 2 0 80 53.3333333 0 3 0 100 40 0 GRAFICO DE RESTRICCIONES: 0 20 40 60 80 100 120 0 20 40 60 80 100 R1 R2 R3 A B C D
CONJUNTO SOLUCION: PUNTOS X Y FUNCION OBJETIVA A 0 100 200000 B 20 50 140000 C 40 20 120000 D 80 0 160000 CONCLUSION:
SEGÚN ESTE ULTIMO CUADRO, EL PUNTO DEL CONJUNTO SOLUCION QUE CUMPLE OPTIMAMENTE CON NUESTROS REQUERIMENTOS ES EL PUNTO C.
EJEMPLO 2 FUNCION OBJETIVO: MAXIMIZAR Z=0.1X +0.08Y MINA LEYES COSTO DIARIO ALTA MEDIA BAJA
A 1X 1X 0 0.1X B 1Y 0 1Y 0.08Y PRODUCCION 210000 130000 60000 RESTRICCIONES: A) X+ Y ≤ 210000 B) X ≤ 130000 C) Y ≥ 60000 D) X≤ 2Y
SOLUCION METODO GRAFICO R2:
restriccion X Y 1 0 210000 210000 0 2 130000 0 130000 0 3 0 60000 0 60000 4 0 0 2 0
GRAFICO DE RESTRICCIONES:
CONJUNTO SOLUCION:
PUNTOS X Y OBJETIVO FUNCION
A 0 60000 4800 B 130000 80000 19400 C 130000 65000 18200 D 120000 60000 16800 E 0 210000 16800 CONCLUSION:
SEGÚN ESTE ULTIMO CUADRO, EL PUNTO DEL CONJUNTO SOLUCION QUE CUMPLE OPTIMAMENTE CON NUESTROS REQUERIMENTOS ES EL PUNTO B.
EJEMPLO 3 FUNCION OBJETIVO: MINIMIZAR Z=60X + 70Y TAJO Cu Zn Mo A 50X 4X 1X B 15Y 8Y 3Y PRODUCCION 87500 16000 5000 0 50000 100000 150000 200000 250000 300000 0 100000 200000 300000 400000 500000 R1 R2 R3 R4
RESTRICCIONES:
A) 50X + 15Y ≥ 87500 B) 4X + 8Y ≥ 16000 C) 1X + 3Y ≥ 5000
SOLUCION METODO GRAFICO R2:
restriccion X Y 1 0 5833.33333 1750 0 2 0 2000 4000 0 3 0 1666.66667 5000 0 GRAFICO DE RESTRICCIONES: CONJUNTO SOLUCION: PUNTOS X Y FUNCION OBJETIVA A 0 5833.33 408333.3333 B 1352.94 1323.53 173823.5294 C 2000 1000 190000 D 5000 0 300000 CONCLUSION:
SEGÚN ESTE ULTIMO CUADRO, EL PUNTO DEL CONJUNTO SOLUCION QUE CUMPLE OPTIMAMENTE CON NUESTROS REQUERIMENTOS ES EL PUNTO B.
0 1000 2000 3000 4000 5000 6000 7000 0 1000 2000 3000 4000 5000 6000 R1 R2 R3
EJEMPLO 4 FUNCION OBJETIVO: MAXIMIZAR Z= 25X + 10Y RESTRICCIONES: A) X/20 + Y/15 ≤ 14 B) X ≥ 70 C) Y ≥ 40 D) X + Y ≤ 180 E) 15X + 20Y ≤ 2500
SOLUCION METODO GRAFICO R2:
restriccion X Y 1 0 210 280 0 2 70 0 70 210 3 0 40 280 40 4 0 180 180 0 5 0 125 166.666667 0 GRAFICO DE RESTRICCIONES: 0 50 100 150 200 250 0 50 100 150 200 250 300 R1 R2 R3 R4 R5
CONJUNTO SOLUCION:
PUNTOS X Y FUNCION OBJETIVO
A 70 40 2150
B 70 72.5 2475
C 113.333 40 3233.333333
CONCLUSION:
SEGÚN ESTE ULTIMO CUADRO, EL PUNTO DEL CONJUNTO SOLUCION QUE CUMPLE OPTIMAMENTE CON NUESTROS REQUERIMENTOS ES EL PUNTO C.
ANÁLISIS DE SISTEMAS MINEROS
ANÁLISIS DE SISTEMAS MINEROS
Estudia los conceptos y metodología para la aplicación de técnicas de
investigación operativa en el desarrollo de sistemas de información y modelos en el campo de la minería.
Da conocimientos de investigación operativa de procesos mineros desarrollando modelos apropiados.
INVESTIGACIÓN DE OPERACIONES
La Investigación de Operaciones se ocupa de la resolución de problemas relacionados con la conducción y coordinación de las operaciones o actividades dentro de una organización.
Su ámbito de aplicación es muy amplio, aplicándose a problemas de fabricación, transporte, construcción, telecomunicaciones, planificación y gestión financiera, ciencias de la salud, servicios públicos, etc.
En general, se aplica en todos los problemas relacionados con la gestión, la planificación y el diseño.
La Investigación de Operaciones incluye un conjunto muy amplio de técnicas orientadas a proporcionar una ayuda cuantitativa en la toma de decisiones. El método empleado es el método científico, y las técnicas que se utilizan son, en buena medida, técnicas matemáticas.
¿QUÉ ES LA INVESTIGACIÓN DE OPERACIONES?
La construcción creativa de modelos de decisión basados en descripciones matemáticas, con el objetivo de tomar decisiones en situaciones de
complejidad o incertidumbre.
HISTORIA DE LA INVESTIGACIÓN DE OPERACIONES
Surge durante la Segunda Guerra Mundial, cuando había una gran necesidad de administrar los escasos recursos. La Fuerza Aérea Británica formó el primer grupo que desarrollaría métodos cuantitativos para resolver estos problemas operacionales y bautizó a sus esfuerzos como Investigación Operacional. Poco después, las fuerzas armadas estadounidenses formaron un grupo similar, compuesto por científicos físicos e ingenieros, cinco de los cuales posteriormente fueron laureados con el premio Nobel.
Después de la Segunda Guerra Mundial, los administradores de la industria reconocieron el valor de aplicar técnicas similares a sus complejos problemas de decisión.
Los primeros esfuerzos se dedicaron a desarrollar modelos apropiados y procedimientos para solucionar problemas como la programación de refinerías de petróleo, distribución de productos, planeación de producción, estudio de mercados y planeación de inversiones.
Procedimientos que se hicieron posibles con el advenimiento de la
computadora, ya que la resolución del típico problema de investigación de operaciones requiere demasiados cálculos para ser realizados manualmente.
CATEGORÍAS BÁSICAS DE PROBLEMAS
PROBLEMA DETERMINÍSTICO
Es un problema en el que toda la información necesaria para obtener una solución se conoce con certeza.
La resolución de un problema determinístico es similar a decidir que cantidad de mineral debemos enviar desde el ore pass o cancha de almacenamiento hacia la planta de beneficio, conociendo cual es el tonelaje total almacenado el contenido y el mineral, en el momento que tomamos la decisión.
PROBLEMA ESTOCÁSTICO
Es un problema en el que parte de la información necesaria no se conoce con certeza, sino más bien se comporta de una manera probabilística.
Decidir que cantidad de mineral debemos enviar desde el ore pass o cancha de almacenamiento hacia la planta de beneficio, desconociendo cual es el tonelaje total almacenado el contenido y el mineral, en el momento que tomamos la decisión.
METODOLOGÍA DE LA INVESTIGACIÓN DE OPERACIONES
DEFINICIÓN DEL PROBLEMA
Este primer paso consiste en identificar, comprender y describir, en términos prácticos el problema que la empresa u organización enfrenta. En muchos casos el problema no puede estar bien definido y requerir bastantes
discusiones y consenso entre los miembros del equipo de proyectos.
FORMULACIÓN DE UN MODELO MATEMÁTICO Y RECOPILACIÓN DE DATOS
Es la expresión del problema en forma matemática, en función de las variables de decisión y los datos recopilados del problema.
Luego haciendo uso de técnicas matemáticas disponibles obtendremos la mejor solución.
RESOLUCIÓN DEL MODELO MATEMÁTICO
La Resolución del Modelo Matemático implica obtener los mejores valores numéricos para las variables de decisión.
Dicha obtención depende del tipo específico de Modelo Matemático Para elegir un método apropiado para resolverlo.
MÉTODO ÓPTIMO
Este método produce los mejores valores para las variables de decisión; es decir aquellos valores que satisfacen simultáneamente todas las restricciones y proporcionan el mejor valor para la Función Objetivo.
RESOLUCIÓN DEL MODELO MATEMÁTICO SOLUCIÓN FORMULACIÓN DE UN MODELO MATEMÁTICO Y RECOPILACIÓN DE DATOS IMPLEMENTACIÓN VALIDACIÓN DEFINICIÓN DEL PROBLEMA MODIFICACIÓN DEL MODELO MATEMÁTICO SI NO
MÉTODO HEURÍSTICO
Produce valores para las variables que satisfacen todas las restricciones. Aunque no necesariamente óptimos, estos valores proporcionan un valor aceptable para la Función Objetivo.
VALIDACIÓN INSTRUMENTACIÓN Y CONTROL DE LA SOLUCIÓN
Es extremadamente importante validar la solución es decir revisar
cuidadosamente la solución de un modelo matemático para asegurar que los valores tengan sentido y que las decisiones resultantes puedan implementarse. Así también debe supervisarse no sólo para asegurarse que la solución trabaja según lo planeado; si no porque el problema, los datos o ambos pueden
cambiar con el tiempo.
MODIFICACIÓN DEL MODELO MATEMÁTICO
Si durante la validación se encuentra que la solución no puede llevarse a cabo, se pueden identificar las restricciones que fueron omitidas durante la
Formulación del Problema original o si se formularon en forma incorrecta. En estos casos debe regresarse a la etapa de Formulación del Problema y hacerse las modificaciones apropiadas.
MODELO MATEMÁTICO
El Modelo Matemático constituye una herramienta de la Investigación de
Operaciones mediante la cual se formulan los problemas en forma matemática.
CONSTRUCCIÓN DE UN DEL MODELO MATEMÁTICO
IDENTIFICACIÓN DE LAS VARIABLES DE DECISIÓN
Las variables de decisión son valores desconocidos, ha determinarse en la resolución del modelo matemático y que proporcionan la solución del problema. A: Toneladas de Mineral Transportadas desde la Unidad Minera 1 a la
Planta de Beneficio.
X1: Mineral Producido por el Tajo 1 de la Mina Mónica.
X2: Costo Unitario por Tonelada producida en la Unidad Minera San Juan. IDENTIFICACIÓN DE LA FUNCIÓN OBJETIVO
La función Objetivo constituye el objetivo global que la empresa persigue expresada en forma matemática. Esta función puede expresarse como una
producción, etc. o una MINIMIZACIÓN o reducción de sus costos de producción, insumos, mano de obra, etc.
Ejemplo: Min / Max Z = 4X1 + 7X2 + 3X3 +….. + CXn
IDENTIFICACIÓN DE LAS RESTRICCIONES
Es la expresión matemática de las limitaciones o consideraciones que nos impone el problema.
Limitaciones:
a) La capacidad instalada de la Planta de Beneficio es de 2,500 TM/día. b) La producción mensual de la Unidad Minera 1 es de 15,000 TMS.
Restricciones:
1) X1 + X2 + X3 +… + CXn >= 2,500 Producción Diaria TM/día.
2) X1 <= 15,000 Producción Mensual UM 1.
EJEMPLO DE UN MODELO MATEMÁTICO
Consideremos una mina subterránea en la cual un mineral complejo de plomo, zinc, cobre, plata y oro, esta depositado en vetas. En la explotación por el método de corte y relleno, el mineral roto es colectado en los ore-pass y posteriormente transportado por carros mineros.
El mineral se encuentra disponible en dos tajos. Los estándares de producción para cada tajeo han sido establecidos como resultado de estudios de ingeniería industrial y están expresados en Horas-Hombre por Tonelada de Mineral
enviado hacía los ore-pass; así también la producción diaria y contenido mineral se indican en los reportes y cuadro estadístico de producción.
TAJO % Zn % Pb PRODUCCIÓN TM / Día COSTO Hr.-Hb. / TM 1 4 6 45 4 2 8 4 65 6
La planta de beneficio trabaja con una ley de cabeza promedio de no menos de 6.5 % Zn. y tampoco no menos de 4.5 % Pb. Los demás elementos Ag., Au. y Cu., contenidos en el mineral son recuperados en los concentrados de Zn y Pb por lo que no son considerados como restricciones de operación.
La gerencia espera una producción de 80 TM/Día, por tanto desea programar la producción de los dos tajeos de manera que cumpla con los requisitos de producción a un costo mínimo por Hora-Hombre.
Definición de las Variables de Decisión
X1 = Tonelaje del Tajeo 1, enviado al ore-pass. X2 = Tonelaje del Tajeo 2, enviado al ore-pass. Definición de la Función Objetivo
Mín. Z = 4 X1 + 6 X2
Definición de las Restricciones
1) 0.04 X1 + 0.08 X2 >= (0.065) (80) TM concentrado de Zn. 2) 0.06 X1 + 0.04 X2 >= (0.045) (80) TM concentrado de Pb.
3) X1 <= 45 Producción del Tajeo 1.
4) X2 <= 65 Producción del Tajeo 2.
5) X1 + X2 >= 80 Producción Diaria.
6) X1; X2 >= 0 Restricción Lógica.
MODELO MATEMÁTICO Variables:
X1 = Tonelaje del Tajeo 1, enviado al ore-pass. X2 = Tonelaje del Tajeo 2, enviado al ore-pass.
Función Objetivo:
Min. Z = 4 X1 + 6 X2
Sujeto a:
1) 0.04 X1 + 0.08 X2 >= 5.20 TM concentrado de Zn. 2) 0.06 X1 + 0.04 X2 >= 3.60 TM concentrado de Pb.
3) X1 <= 45 Producción del Tajeo 1.
4) X2 <= 65 Producción del Tajeo 2.
5) X1 + X2 >= 80 Producción Diaria. 6) X1 ; X2 >= 0 Restricción Lógica.
CLASIFICACIÓN DE MODELOS MATEMÁTICOS
Formulado el problema matemáticamente (Modelo Matemático) el siguiente paso es resolverlo; es decir; encontrar valores para las variables de decisión que satisfagan todas las restricciones y que, al mismo tiempo proporcionen el mejor valor posible de la función objetivo.
Esta tarea se logra usando procedimientos sistemáticos, paso a paso, llamados algoritmos aplicativos ejecutados por computadoras.
Los algoritmos que resuelven un Modelo Matemático pueden o no resolver otro, por lo que para elegir el más adecuado debemos identificar la clase a la que pertenece un problema en particular.
1.- CLASIFICACIÓN BASADA EN LOS DATOS DEL PROBLEMA
Si se conocen todos los datos con certeza el Modelo Matemático
corresponde a un Modelo Determinístico; caso contrario estaremos frente a un Modelo Estocástico.
2.- CLASIFICACIÓN BASADA EN LAS RESTRICCIONES
Los problemas Determinísticos se clasifican primero sobre la base de la existencia de restricciones.
Problemas Irrestrictos, son los que carecen de restricciones.
Problemas restringidos, son los que tienen una o más restricciones.
Los problemas restringidos se clasifican sobre la base de las propiedades matemáticas que las restricciones satisfacen.
X1 + X2 + X3 - Xn >= 52.80
Aditividad, es una de las propiedades matemáticas fundamentales de las
restricciones, en la que la contribución de cada variable a la función de restricción se suma (o sustrae) a la de cada una de las otras variables de restricción.
Proporcionalidad, es la segunda propiedad matemática fundamental de
las restricciones, si el valor de una variable se multiplica por cualquier constante, la contribución de la variable a la restricción se multiplica por esa misma constante.
Contribución de X1: 3 X1 = 3 (50) = 150
Sobre la base de las propiedades de aditividad y proporcionalidad, existen dos clasificaciones de problemas restringidos.
Restricciones Lineales, en las que todas las restricciones satisfacen tanto
la aditividad como la proporcionalidad.
Restricciones no Lineales, en las que alguna restricción no satisface al
menos una de las propiedades de aditividad y proporcionalidad.
3.- CLASIFICACIÓN BASADA EN LA FUNCIÓN OBJETIVO
Teniendo en cuenta las propiedades matemáticas de la Función Objetivo esta puede ser lineal o no lineal, lo que da pie a la siguiente clasificación de Modelos Determinísticos:
a).- Objetivo Lineal, en la que la función objetivo es lineal.
Maximizar Z = 3 X1 + 4 X2 + 8 X3
b).- Objetivo no Lineal, en la que la función objetivo es no lineal.
Minimizar Z = (1.25 x 3 X1) + (0.004 x A x 4 X2) + 8 X3
4.- CLASIFICACIÓN BASADA EN LAS VARIABLES
Esta clasificación final se basa en la propiedad matemática de las variables, denominada divisibilidad, lo que significa que una variable de decisión puede, en teoría, asumir cualquier Valor Fraccional u otro, dentro de cierto intervalo.
La propiedad de Divisibilidad da lugar a dos clases:
Modelos de Variable Continua, en la que todas las variables
satisfacen la divisibilidad.
Modelos de Variable Entera (o Discreta), en la que una o más
variables deben tener valores enteros.
PROBLEMAS DE PROGRAMACIÓN LINEAL
Un Problema de Programación Lineal, es un problema en el que la Función Objetivo y todas las Restricciones, son Lineales y todas las Variables son continuas.
Los problemas de programación lineal tienen amplias aplicaciones prácticas en áreas tan diversas como la asignación de recursos escasos, la compra y
fabricación, la planeación de dietas, administración de agencias, la combinación y la planeación de producción.
A un cuando los problemas del mundo real tienen más de dos variables y no pueden resolverse geométricamente, las ideas ganadas al resolver
gráficamente problemas de dos variables proporciona una clara comprensión de cómo resolver algebraicamente problemas de tres o más variables, que es el método usado con computadoras.
PROGRAMACIÓN LINEAL: EL ENFOQUE GRÁFICO
El enfoque gráfico es útil no sólo para encontrar una solución óptima, sino también para obtener información adicional sobre cuán susceptible es la solución óptima con respecto a los cambios en los datos del problema.
PROBLEMA DE PROGRAMACIÓN LINEAL Variables:
X1 = Tonelaje del Tajeo 1, enviado al ore-pass. X2 = Tonelaje del Tajeo 2, enviado al ore-pass.
Función Objetivo:
Mín. Z = 4 X1 + 6 X2
Sujeto a:
1) 0.04 X1 + 0.08 X2 >= 5.2 TM concentrado de Zn. 2) 0.06 X1 + 0.04 X2 >= 3.6 TM concentrado de Pb.
3) X1 <= 45 Producción del Tajeo 1.
4) X2 <= 65 Producción del Tajeo 2.
5) X1 + X2 >= 80 Producción Diaria.
6) X1 ; X2 >= 0 Restricción Lógica.
Usted como responsable de la operación de la mina su objetivo es resolver este problema, es decir encontrar valores para las variables X1 y X2 que satisfagan las cinco restricciones y que produzcan el menor costo o menor valor de la función objetivo.
GRAFICACIÓN DE LAS RESTRICCIONES DE UN PROGRAMA LINEAL
El método gráfico para resolver un programa lineal con dos variables se inicia concentrándose primero en graficar las restricciones y posteriormente en la función objetivo.
Consideramos una restricción a la vez.
Cada restricción permite ciertos valores de X1 y X2 que satisfacen la restricción.
Estos valores se denominan Valores Factibles.
Aquellos que no satisfacen la restricción se llaman Valores Infactibles.
El proceso para graficar cada restricción es el siguiente:
1) Reemplazar el signo de desigualdad de cada restricción por un signo de igualdad.
2) Determinar las intersecciones con los ejes X1 y X2.
3) Dibujar la línea recta correspondiente a la ecuación de cada restricción.
4) Identificar el lado de la línea que satisfaga la desigualdad original o restricción.
5) Sombrear esta porción de la gráfica que satisfaga todas las restricciones formuladas hasta el momento.
Restricción 1) 0.04 X1 + 0.08 X2 >= 5.2 0.04 X1 + 0.08 X2 = 5.2 Sí X2 = 0 X1 = 130 Sí X1 = 0 X2 = 65 Restricción 2) 0.06 X1 + 0.04 X2 >= 3.6 0.06 X1 + 0.04 X2 = 3.6 Sí X2 = 0 X1 = 60 Sí X1 = 0 X2 = 90 Restricción 3) X1 <= 45 Restricción 4) X2 <= 65
X1 = 45 Entonces: X1 = 45 X2 = 65 Entonces: X2 = 65 Restricción 5) X1 + X2 <= 80 X1 + X2 = 80 Sí X2 = 0 X1 = 80 Sí X1 = 0 X2 = 80 VALORES FACTIBLES
Todos los puntos de las líneas del gráfico de las restricciones dan origen a Valores Factibles para X1 y X2, como cualquier punto de uno de los dos lados de las líneas. Para averiguar que lado, elegimos cualquier punto que no este en la línea y analizamos si los valores X1 y X2 correspondientes satisfacen la
restricción. Si así es, entonces este punto está en el Lado Factible; de otra manera, el punto no está en el lado factible.
LADO FACTIBLE DE LA RECTA DE LA RESTRICCIÓN (1)
Reemplazando los valores de X1 y X2 del lado de arriba de la recta (1): 0.04 X1 + 0.08 X2 >= 5.2
X1 = 70 X2 = 50
0.04 (70) + 0.08 (50) >= 5.2 2.8 + 4.0 >= 5.2 6.8 >= 5.2
Estos valores satisfacen la restricción por tanto este lado de la recta es el Lado
LADO INFACTIBLE DE LA RECTA DE LA RESTRICCIÓN (1)
Reemplazando los valores de X1 y X2 del lado de abajo de la recta (1): 0.04 X1 + 0.08 X2 >= 5.2
X1 = 40 X2 = 30
0.04 (40) + 0.08 (30) >= 5.2 1.60 + 3.20 >= 5.2 4.80 >= 5.2
Estos valores no satisfacen la restricción por tanto este lado de la recta es el
Lado Infactible. 10 30 50 70 90 110 130 150
X
1 10 40 50 30 20 70 80 90 60 130 120 110 100X
2(1)
LADO FACTIBLE X1 = 70 X2 = 50GRÁFICA DE LAS LÍNEAS DE LAS RESTRICCIONES DE UN PROGRAMA LINEAL 10 30 50 70 90 110 130 150
X
1 10 40 50 30 20 70 80 90 60 100X
2 X1 = 40 X2 = 30 LADO INFACTIBLE 10 40 50 30 20 70 80 90 60 130 120 110 100 10 30 50 70 90 110 130 150X
2 (1) (3) (4) (5) (2)X
1GRÁFICA DE LAS LÍNEAS DE LAS RESTRICCIONES DE UN PROGRAMA LINEAL
REGIÓN FACTIBLE
El área final sombreada se denomina la Región Factible del programa lineal. Cualquier punto que esté dentro de la región factible es una Solución Factible y da origen a valores para X1 y X2 que satisfacen todas las restricciones. La región factible está limitada por líneas rectas que se juntan en agudos “puntos esquina” etiquetados de A a E. Estos puntos esquina se denominan puntos extremos. 10 40 50 30 20 70 80 90 60 120 110 100 10 30 50 70 90 110 130 150
X
1X
2 (1) (2) (3) (4) (5)SOLUCIÓN ÓPTIMA
Es el punto en la región factible que tiene el mejor valor de la Función Objetivo. El proceso para determinar la Solución Óptima del programa lineal es el
siguiente:
1. Trazamos la línea de la Función Objetivo. 2. Localizamos su mejor lado.
3. Movemos la línea de la función objetivo de manera paralela así misma en la dirección de mejora hasta que esté a punto de dejar la Región Factible.
Este punto final es la Solución Óptima al Programa Lineal.
USO DE LA FUNCIÓN OBJETIVO PARA OBTENER UNA SOLUCIÓN ÓPTIMA Línea de Función Objetivo
Línea utilizada en el método gráfico en la cual todos los puntos sobre la línea tienen el mismo valor de función objetivo.
TRAZADO DE LA LÍNEA DE LA FUNCIÓN OBJETIVO
Min Z = 4 X1 + 6 X2 — 6X2 = 4 X1 — Z X2 = — (4/6) X1 + (Z/6) Y = m X + b m = 4/6
A
B
C
D
E
(1) (5) (2) (3) (4) REGIÓN FACTIBLELOCALIZACIÓN DEL MEJOR LADO DE LA LÍNEA DE LA FUNCIÓN OBJETIVO
Para localizar el mejor lado, elegimos cualquier punto que no esté en la Línea de la Función Objetivo y analizamos si el valor de X1 y X2 correspondientes satisfacen la Función Objetivo.
Si así es, entonces este punto está en el Mejor Lado y por tanto hemos localizado el mejor lado; de otra manera, el punto no está en el mejor lado.
Reemplazando los valores de X1 y X2 de un lado de la línea de la Función A B C D
E
(1) (5) (2) (3) (4) Línea de Función Objetivo 10 30 50 70 90 110 130 150 10 40 50 30 20 70 80 90 60 130 120 110 100 X2 (1) (4) (5) (2) (3) A D E B X1 X1 = 33 X2 = 60 C X1 = 35 X2 = 52 Mejor Lado de la Línea de la Función ObjetivoObjetivo: Min Z = 4 X1 + 6 X2 a).- X1 = 33 X2 = 60 4 (33) + 6 (60) 132 + 360 = 492 Hr-Hb b).- X1 = 35 X2 = 52 4 (35) + 6 (52) 140 + 312 = 452 Hr-Hb
El caso b).- refleja el mínimo valor de la Función Objetivo, por tanto este es el
mejor lado (lado inferior).
OBTENCIÓN DE VALORES NUMÉRICOS PARA LA SOLUCIÓN ÓPTIMA
Una forma de obtener los valores numéricos de las variables de decisión para la Solución Óptima es leerlas directamente de la gráfica.
Este proceso visual, sin embargo, no es preciso.
Punto
Extremo X1 X2
Valor de la Función Objetivo Min Z = 4 X1 + 6 X2 A 45.00 42.50 435.00 A B D E (1) (5) (2) (3) (4) X1 = 30 Región Factible C Solución Óptima
B 45.00 65.00 570.00
C 17.00 65.00 458.00
D 20.00 60.00 440.00
E 30.00 50.00 420.00 La Solución Óptima es:
X1 = 30 Toneladas de Mineral del Tajo 1 (TM).
X2 = 50 Toneladas de Mineral del Tajo 2 (TM). Valor de la Función Objetivo Z = 420 Hr – Hb.
Un enfoque más exacto se basa en observar que la solución optima ocurre en el punto extremo E.
Este punto extremo cae en la intersección de las dos líneas correspondientes a las restricciones (1) y (5).
Estas ecuaciones son:
1) 0.04 X1 + 0.08 X2 >= 5.2 2) X1 + X2 <= 80
Se pueden encontrar los valores exactos de la solución óptima resolviendo estas dos ecuaciones para determinar los valores X1 y X2
Estas ecuaciones son:
1) 0.04 X1 + 0.08 X2 = 5.2 2) X1 + X2 = 80 1) 0.04 X1 + 0.08 X2 = 5.20 2) X1 + X2 = 80 3) X1 = 80 — X2 4) 0.04 (80 — X2) + 0.08 X2 = 5.20 5) 3.2 — 0.04 X2 + 0.08 X2 = 5.20 6) 0.04 X2 = 2.0 7) X2 = 50 Reemplazando en (3) X1 = 80 — 50 Encontramos que: X1 = 30
Los valores de X1 y X2 que definen la Solución Óptima son:
X1 = 30
