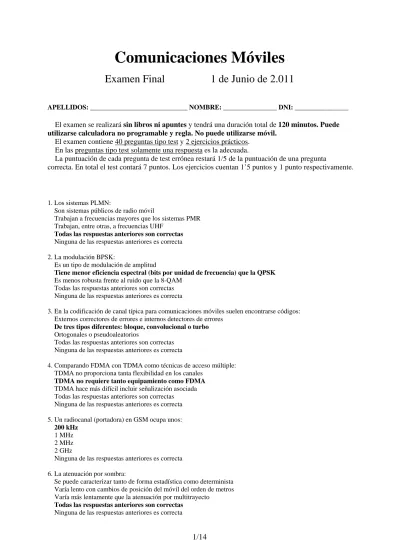

Comunicaciones Móviles
Examen Final
1 de Junio de 2.011
APELLIDOS: _____________________________ NOMBRE: ________________ DNI: ________________
El examen se realizará sin libros ni apuntes y tendrá una duración total de 120 minutos. Puede
utilizarse calculadora no programable y regla. No puede utilizarse móvil.
El examen contiene 40 preguntas tipo test y 2 ejercicios prácticos. En las preguntas tipo test solamente una respuesta es la adecuada.
La puntuación de cada pregunta de test errónea restará 1/5 de la puntuación de una pregunta
correcta. En total el test contará 7 puntos. Los ejercicios cuentan 1’5 puntos y 1 punto respectivamente.
1. Los sistemas PLMN:
Son sistemas públicos de radio móvil
Trabajan a frecuencias mayores que los sistemas PMR Trabajan, entre otras, a frecuencias UHF
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 2. La modulación BPSK:
Es un tipo de modulación de amplitud
Tiene menor eficiencia espectral (bits por unidad de frecuencia) que la QPSK
Es menos robusta frente al ruido que la 8-QAM Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta
3. En la codificación de canal típica para comunicaciones móviles suelen encontrarse códigos: Externos correctores de errores e internos detectores de errores
De tres tipos diferentes: bloque, convolucional o turbo
Ortogonales o pseudoaleatorios
Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta
4. Comparando FDMA con TDMA como técnicas de acceso múltiple: TDMA no proporciona tanta flexibilidad en los canales
TDMA no requiere tanto equipamiento como FDMA
TDMA hace más difícil incluir señalización asociada Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 5. Un radiocanal (portadora) en GSM ocupa unos:
200 kHz
1 MHz 2 MHz 2 GHz
Ninguna de las respuestas anteriores es correcta 6. La atenuación por sombra:
Se puede caracterizar tanto de forma estadística como determinista Varía lento con cambios de posición del móvil del orden de metros Varía más lentamente que la atenuación por multitrayecto
7. Si un obstáculo no interrumpe la línea de visión directa de un radioenlace, la propagación puede modificarse significativamente en función de parámetros como:
La frecuencia
La distancia del emisor al obstáculo La distancia del obstáculo al receptor
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
8. El modelo de propagación de Okumura-Hata básico entre base y móvil: Se puede aplicar hasta frecuencias del orden de 1500 MHz
Se puede aplicar hasta distancias entre base y móvil del orden de 20 km
Incluye variables como la frecuencia, la distancia entre base y móvil, y las alturas de base y móvil
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 9. El modelo de propagación COST-231:
Se aplica sobre todo en entornos rurales Es un modelo puramente teórico
Adopta una formulación unificada para los casos LOS y NLOS Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
10. En el modelo visto en clase para microcélulas:
En el caso LOS existe un punto de transición en donde la atenuación cambia significativamente Existe un cambio brusco de atenuación entre LOS y NLOS
Se supone que las alturas de las antenas de la estación base son reducidas
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
11. Suponiendo un porcentaje de cobertura perimetral del 50% debido al desvanecimiento por sombra, se podrá pasar a una cobertura del 90% en un caso habitual considerando un margen log-normal de unos:
2 dB 5 dB
10 dB
20 dB
Ninguna de las respuestas anteriores es correcta
12. Cuando el ancho de banda de coherencia de un canal multitrayecto es aproximadamente igual al ancho de banda de la señal transmitida W:
Se produce interferencia entre símbolos Existe selectividad en frecuencia
Se dificulta la recepción de información, de forma más acusada cuanto mayor es W
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 13. El tiempo de coherencia de un canal multitrayecto:
Es del orden de tiempo que tarda el móvil en recorrer una λ Es aproximadamente igual al inverso de la dispersión Doppler
Producirá cierta degradación (compensable) cuando sea menor que el tiempo de ráfaga
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 14. En redes celulares, a mayor tamaño de agrupación:
Mayor interferencia cocanal Mayor reutilización de frecuencias
Todas las respuestas anteriores son correctas
15. Al introducir células sectorizadas en estructuras celulares: Se aumenta la ganancia de cada antena
Se disminuye la interferencia cocanal
Se puede utilizar un tamaño de agrupación más pequeño
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
16. En un sistema de colas con bloqueo, el tráfico ofrecido en una célula:
Es igual al número medio de canales ocupados suponiendo que todas las llegadas son aceptadas Suponiendo una probabilidad de bloqueo no nula, siempre es mayor que el tráfico cursado Puede calcularse como la tasa de llegadas entre la tasa de servicio
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 17. La función Erlang-B proporciona:
La probabilidad de que uno de los Nc canales considerados esté ocupado
La probabilidad de que alguno de los Nc canales considerados esté ocupado
La probabilidad de que todos los Nc canales considerados estén ocupados
Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta
18. En el subsistema de operación y supervisión (OSS) de la arquitectura GSM se incluyen: BTS y BSC
BTS y MSC MSC y GMSC
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
19. El código IMEI identifica: El número de teléfono del usuario
La identidad del usuario, única en el mundo
Una identidad temporal del usuario, válida únicamente dentro de un área de localización
La identidad del terminal móvil, única en el mundo
Ninguna de las respuestas anteriores es correcta
20. La tarjeta SIM contiene entre otra información, la siguiente: La clave de cifrado
IMSI y TMSI
Identidad de la última área de localización
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 21. ¿Cuál es la función principal del MSC en GSM?:
Es un centro de verificación de identidades Es un registro de usuarios itinerantes Es un centro de vigilancia
Se encarga de encaminar las llamadas
Ninguna de las respuestas anteriores es correcta 22. ¿Qué tipo de canales existen en GSM?:
Canales de enlace Canales de transporte
Canales lógicos
Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta
23. La estructura TDMA en la que se divide una frecuencia GSM se organiza según: Intervalos de 0,5769 ms.
Tramas de 4,615 ms.
Multitramas de 2 tipos, una de ellas de 120 ms.
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
24. En las ráfagas normales que se envían en cada intervalo GSM hay asignado espacio para: Dos bloques de información de 57 bits cada uno
Una secuencia de entrenamiento de 26 bits que se usa para estimar el estado del canal 2 flags de un bit cada uno que indican un cambio súbito de información por señalización
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 25. En toda estación base GSM existe:
Una portadora baliza
Una portadora BCCH con señalización común Una portadora que transmite con potencia constante
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 26. El codificador de voz estándar en GSM a 13 kbps:
Tras la codificación de canal genera una tasa de 16,5 kbps
Trabaja entregando bloques de bits cada 20 ms.
Genera un bloque de bits periódicamente que se divide en 3 clases, las 3 codificadas con códigos turbo Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 27. En relación al avance temporal en GSM:
Es necesario para compensar diferencias de retardo entre móviles
Para estimar los parámetros necesarios se utiliza la secuencia de entrenamiento en UL Las órdenes de corrección temporal se envían en DL por el SACCH
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
28. El nivel 3 de la torre de protocolos de señalización del interfaz radio GSM:
Se divide en 3 subcapas: Gestión Radio, Gestión de Movilidad, y Gestión de Comunicación
Se apoya en un nivel inferior de enlace del tipo PPP
Se implementa al completo tanto en el terminal móvil como en la BTS Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 29. El canal AGCH en GSM se utiliza para:
Rastreo de frecuencias Petición de canal o traspasos
Mensajes de asignación de canal
Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta 30. El cifrado de las comunicaciones en GSM:
Es opcional
Se basa en un algoritmo que toma como parámetro el número de trama dentro de la hipertrama Se basa en un algoritmo que toma como parámetro la clave de cifrado
Todas las respuestas anteriores son correctas
31. En relación a EDGE:
Al igual que GSM mantiene exclusivamente la modulación GMSK
Permite una velocidad máxima por intervalo de 48 kbps
No requiere cambios hardware en las estaciones base Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 32. En relación a GPRS:
Son las siglas de General Packet Radio Service No requiere cambios hardware en las BTS
Permite una velocidad máxima por intervalo de 21,4 kbps
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 33. En relación a GPRS:
Puede utilizar hasta 24 intervalos de tiempo simultáneamente para una misma transmisión de datos Utiliza nuevos métodos de codificación de canal con tasas de codificación de hasta 1/5
Se trabaja con BLER del orden de 1 % Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
34. En relación al Temporary Block Flow (TBF) definido en GPRS:
Es una conexión física cuya duración corresponde a la transferencia de datos Es unidireccional, UL ó DL
Varios TBFs pueden compartir un mismo canal dedicado de tráfico PDTCH
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 35. En relación a DS-CDMA con secuencias ortogonales:
No existe interferencia por acceso múltiple
El número de canales está limitado por el factor de ensanchamiento
Necesita un sincronismo muy preciso (del orden de una fracción del periodo de chip)
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta
36. El fenómeno de respiración celular en sistemas CDMA hace referencia a la relación existente entre: Señal e interferencia
Cobertura y capacidad
Potencia emitida y potencia recibida Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta 37. En relación a UMTS:
La modulación puede ser BPSK ó QPSK La separación entre portadoras es de 5 MHz
Admite tanto conmutación de circuitos como de paquetes
Todas las respuestas anteriores son correctas
Ninguna de las respuestas anteriores es correcta 38. En relación a la trama básica en UMTS:
Dura 20 ms.
Se organiza en un nivel superior denominado supertrama que incluye 72 tramas
Se divide en 8 intervalos temporales Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta
39. El control de potencia en UMTS es de tres tipos: Soft, softer, y hard
Bucle abierto, bucle cerrado y bucle externo
Activo, retroalimentado, y pasivo
Todas las respuestas anteriores son correctas Ninguna de las respuestas anteriores es correcta 40. En relación a HSDPA:
Se puede utilizar tanto en el enlace descendente como en el ascendente Llega a velocidades hasta de 3 Mbps
Utiliza únicamente modulaciones BPSK y QPSK Todas las respuestas anteriores son correctas
Ejercicio 1 (1’5 puntos):
Un operador de comunicaciones móviles realiza una planificación preliminar de su red con células. Se supone que el terreno es homogéneo y la red es uniforme, con células hexagonales. Se desea verificar la viabilidad de un tamaño de agrupación N = 4, para una relación de protección Rp = 9 dB (no se
tienen en cuenta márgenes). Se considera únicamente el sentido descendente, y se supone una pérdida de propagación con la distancia d de la forma Lb(dB) = A + B log d(km), con B = 30.
a) Represente, en la plantilla de la siguiente cara, las 6 células cocanal (primera corona) más próximas a la célula de referencia, situada en el origen, así como la agrupación de la célula de referencia. Calcule la relación portadora/interferencia en el punto de la célula de referencia más alejado de la base (extremo superior) teniendo en cuenta únicamente la primera corona cocanal (para facilitar los cálculos se puede calcular la interferencia respecto al centro de la célula de referencia). ¿Es viable el tamaño de agrupación propuesto?
b) A continuación se pretenden estudiar las ventajas e inconvenientes de sectorizar las células, para el tamaño de agrupación dado N = 4, con m = 3 sectores por célula. Represente el nuevo esquema de células sectorizadas (sobre la misma plantilla utilizada en el apartado anterior o sobre la nueva incluida en la página siguiente, como vea más conveniente). Para uno de los 3 sectores de la célula de referencia, resalte sus 6 sectores cocanal. Calcule ahora la relación portadora/interferencia para dicho sector de la célula de referencia para el punto más alejado de la estación base (simplificando de nuevo el cálculo de la interferencia midiéndola respecto al centro de la célula). Utilice para las 3 antenas de los 3 sectores el diagrama de radiación en el plano horizontal siguiente, rotado 120º entre ambas. ¿Es viable ahora el tamaño de agrupación? ¿Qué ventajas e inconvenientes resultan al introducir la sectorización?
