MANIFESTACIÓN INTRODUCCIÓN

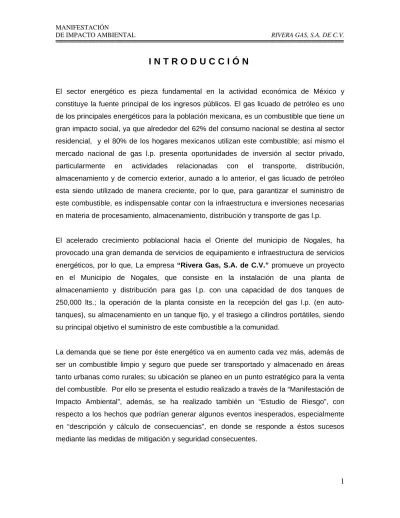

I N T R O D U C C I Ó N

El sector energético es pieza fundamental en la actividad económica de México y constituye la fuente principal de los ingresos públicos. El gas licuado de petróleo es uno de los principales energéticos para la población mexicana, es un combustible que tiene un gran impacto social, ya que alrededor del 62% del consumo nacional se destina al sector residencial, y el 80% de los hogares mexicanos utilizan este combustible; así mismo el mercado nacional de gas l.p. presenta oportunidades de inversión al sector privado, particularmente en actividades relacionadas con el transporte, distribución, almacenamiento y de comercio exterior, aunado a lo anterior, el gas licuado de petróleo esta siendo utilizado de manera creciente, por lo que, para garantizar el suministro de este combustible, es indispensable contar con la infraestructura e inversiones necesarias en materia de procesamiento, almacenamiento, distribución y transporte de gas l.p.

El acelerado crecimiento poblacional hacia el Oriente del municipio de Nogales, ha provocado una gran demanda de servicios de equipamiento e infraestructura de servicios energéticos, por lo que, La empresa “Rivera Gas, S.A. de C.V.” promueve un proyecto en el Municipio de Nogales, que consiste en la instalación de una planta de almacenamiento y distribución para gas l.p. con una capacidad de dos tanques de 250,000 lts.; la operación de la planta consiste en la recepción del gas l.p. (en auto-tanques), su almacenamiento en un tanque fijo, y el trasiego a cilindros portátiles, siendo su principal objetivo el suministro de este combustible a la comunidad.

La demanda que se tiene por éste energético va en aumento cada vez más, además de ser un combustible limpio y seguro que puede ser transportado y almacenado en áreas tanto urbanas como rurales; su ubicación se planeo en un punto estratégico para la venta del combustible. Por ello se presenta el estudio realizado a través de la “Manifestación de Impacto Ambiental”, además, se ha realizado también un “Estudio de Riesgo”, con respecto a los hechos que podrían generar algunos eventos inesperados, especialmente en “descripción y cálculo de consecuencias”, en donde se responde a éstos sucesos mediante las medidas de mitigación y seguridad consecuentes.

2

I.1. PROYECTO

Elaborar e insertar en éste apartado un croquis (tamaño doble carta), donde se señalen las características de ubicación del proyecto, las localidades próximas, rasgos fisiográficos e hidrológicos sobresalientes y próximos, vías de comunicación y otras que permitan su fácil ubicación.

Se anexa carta topográfica de INEGI, 1:50 000 de Heroica Nogales y la imagen satelital del buscador de google en la página http://earth.google.com. Se puede ver estas dos imágenes en el Anexo de croquis de localización.

I.1.1 Nombre del proyecto

Planta de Almacenamiento y Distribución para Gas L.P. en Nogales, Sonora “Propiedad de Rivera Gas, S.A. de C.V”

I.1.2 Ubicación del proyecto

(Calle, número o identificación postal del domicilio, colonia, código postal, localidad, municipio o delegación, entidad federativa).

Esta planta estará ubicada en Km 5+000 del camino Nogales-Mascareñas Rancho Buena Vista, en Nogales, Sonora.

I.1.3 Tiempo de vida útil del proyecto

• Duración total (incluye todas las etapas)

La construcción de la Planta de Almacenamiento y Distribución para Gas l.p. está contemplado a efectuarse en un período máximo de seis meses desde la preparación del sitio hasta la construcción y desmantelamiento de las obras provisionales. En lo que respecta a la vida útil del proyecto se pretende que este sea de 40 años, dependiendo en gran parte de la demanda del combustible en la zona.

• En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación

El proyecto se va a construir en un período de seis meses, que contempla la preparación del sitio, la construcción de las instalaciones necesarias para la operación del proyecto y el desmantelamiento de las obras provisionales en una sola etapa.

1.1.4 Presentación de la documentación legal:

Se presentan los siguientes documentos:

• Constitución de la Sociedad “Rivera Gas” • RFC de Rivera Gas

• RFC de Representante Legal • Contrato de Arrendamiento • Factibilidad de Uso de Suelo

• Dictamen de Unidad de Verificación en Gas Licuado de Petróleo. • Planos (civil, mecánico, eléctrico, contra incendios)

4

Para el caso de personas morales deberá incluir copia simple del acta constitutiva de la empresa y, en su caso, copia simple del acta de modificaciones a estatutos más reciente.

“RIVERA GAS, S.A. DE C.V.”

I.2.2 Registro federal de contribuyentes del promovente

I.2.3 Nombre y cargo del representante legal Anexar copia certificada del poder respectivo en su caso.

I.2.4 Dirección del promovente o de su representante legal

Para recibir u oír notificaciones. Calle, número exterior, número interior o número de despacho, o bien, lugar o rasgo geográfico de referencia en caso de carecer de dirección postal. Colonia o barrio, código postal, municipio o delegación, entidad federativa.

Protección de datos personales LFTAIPG"

Protección de datos personales LFTAIPG"

1.3 Responsable de la elaboración del estudio de impacto ambiental

I.3.1 Nombre o Razón Social

Sistemas de Ingeniería y Control Ambiental

I.3.2 Registro federal de contribuyentes o CURP

I.3.3 Nombre del responsable técnico del estudio

Registro federal de contribuyentes o CURP. Número de cédula profesional.

I.3.4 Dirección del responsable técnico del estudio

Calle y número exterior, número interior o número de despacho, o bien, lugar o rasgo geográfico de referencia en caso de carecer de dirección postal. Colonia o barrio, código postal, municipio o delegación, entidad federativa, teléfonos (incluir la clave actualizada de larga distancia), fax y correo electrónico.

Protección de datos personales LFTAIPG"

6

II.1.1 Naturaleza del proyecto

Como resultado de la apertura comercial que ha venido llevando a cabo el gobierno federal de México para mejorar o resolver las estructuras de producción y/o servicios que genera el país en su conjunto, incluyendo aquellas inscritas en el ámbito estatal, se ha abierto la posibilidad de crear infraestructura que complemente o cubra los requerimientos de servicio que demanda la población.

El consumo de combustibles se encuentra asociado con las actividades de la población y el comportamiento de la economía del país. A nivel mundial, el gas l.p. como fuente de combustible se encamina a ser una alternativa líder en el mercado, puesto que, el gas l.p. por ser una energía de alto rendimiento

,

™ Residencial ™ Comercial ™ Turístico ™ Industrial ™ Agropecuario

Figura 1. Prospectiva del mercado de Gas Licuado 2003-2012. PEMEX.

RIVERA GAS, S.A. DE C.V. es una empresa cuyo giro principal es el almacenamiento y distribución de gas l.p. a todos los usuarios que así lo requieran. La empresa proyecta instalar una Planta de Almacenamiento para Distribución de Gas L.P. con una capacidad de 500,000 litros, contenidos en dos tanques de 250,000 litros de almacenamiento.

permanente, que mediante las instalaciones apropiadas permitirá el trasvase o trasiego y manejo seguro del gas l.p. La empresa garantizará la distribución segura de este combustible, a través de pipas y cilindros portátiles suministrando a los usuarios que lo requieran, siendo aprovechado principalmente en actividades industriales y domésticas. En esta instalación no se realizarán procesos de transformación, adición de sustancias o acondicionamiento del gas l.p. únicamente se almacenará y se pasará el combustible de un tanque hacia otro.

Las principales áreas donde se manejará el combustible gas l.p. son: 1. Recepción de semiremolques

2. Suministro de autotanques 3. Tomas de suministro 4. Tomas de recepción 5. Muelle de llenado

II.1.2. Selección del sitio. Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio.

Para la definición del proyecto se tomaron en consideración los siguientes criterios:

Criterios ambientales.

• Evitar intersecciones en áreas naturales protegidas. No se interactúa con áreas naturales protegidas.

Criterios ecológicos.

• Los señalados en la Ley General del Equilibrio Ecológico y Protección al Ambiente, sus reglamentos y sus Normas Oficiales.

• Cumplir con la NOM-001-SEDG-1996, la cual indica el diseño y construcción de las plantas de almacenamiento, con la finalidad de seguir, prevenir y controlar las acciones referentes al establecimiento de la misma, así como adicionar otros mecanismos de seguridad.

8

el predio.

• Que las actividades o uso del suelo en las colindancias fueran compatibles con las actividades de la planta.

Criterios económicos.

• Los servicios que ofrecerá (gas l.p.) a las comunidades cercanas, además de ofrecer fuentes de empleo temporal y permanente en la zona.

Criterios sociales.

• Lo especificado en el Programa de Crecimiento Urbano de Nogales Oriente para propiciar el desarrollo planificado de la zona.

• Evitar lugares históricos, monumentos, zonas habitacionales, áreas de vida silvestre y de recreo.

Es importante mencionar que los planos y memorias No. PTA-2009/001-A, B, C, D Y EI-01,02 y 03 de la planta de almacenamiento para distribución de gas l.p. cumple con los requisitos establecidos de la NOM-001-SEDG-1996 para su construcción, de acuerdo al dictamen No. PTA007/09 por parte de la Unidad de Verificación en Gas Licuado de Petróleo UVSELP035-C. Ver en aspectos legales.

II.1.3 Ubicación física del proyecto y planos de localización

A) Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales (incluyendo las de las obras y/o actividades asociadas y de apoyo, incluso éstas últimas, cuando se pretenda realizarlas fuera del área del predio del proyecto) y colindancias del o de los sitios donde será desarrollado el proyecto:

El proyecto se ubicara en Km 5+000 del camino Nogales-Mascareñas Rancho Buena Vista, en Nogales, Sonora.

El predio donde se instalará la Planta de Almacenamiento de Gas L.P. se localiza en las coordenadas geográficas:

Latitud Norte: 31º 19’ 06.91‘’ Longitud Oeste: 110º 52’ 20.30‘’ Altitud: 1117 msnm

Datum WGS84. Se anexa carta topográfica de INEGI, 1:50 000 de Heroica Nogales y la imagen satelital del buscador de google en la página http://earth.google.com.

B) Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio.

Se presenta croquis de la distribución del equipo a instalarse, para mayor precisión consultar el plano civil, así como los proyectos mecánico, eléctrico, sistema contra incendio y planométrico.

El único tipo de obra temporal, será una caseta para el almacenamiento de material de construcción, así mismo podrá ser habitada por un velador y dos letrinas portátiles que se retirarán en cuanto se finalice la construcción del proyecto.

II.1.4. Inversión requerida

A) Reportar el importe total del capital requerido (inversión + gasto de operación), para el proyecto

Se estima que la inversión será de $20,000,000.00 (veinte millones de pesos mn.)

B) Precisar el periodo de recuperación del capital, justificándolo con la memoria de cálculo respectiva

La recuperación del capital se estima para un periodo aproximado de 7 años.

C) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación

Entre las medidas de prevención que comprende el proyecto se considera el sistema contra incendio y seguridad, así como la aplicación de medidas de mitigación por lo que se estima una inversión de $500,000.00.

II.1.5 Dimensiones del proyecto

Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:

a) Superficie total del predio (en m2).

De acuerdo al contrato de arrendamiento escritura No. 12,854, la superficie total del terreno contempla un área de 20,000.00 m2, el cual se consta en la Factibilidad de Uso de Suelo, de fecha 18 de febrero de 2009 (Ver Anexo de documentos legales).

10

b) Superficie a afectar (en m2) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, bosque, matorral, etc.). Indicar, para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.

La zona se encuentra impactada por las actividades de ganadería que se han llevado a cabo en la zona de estudio. De acuerdo al proyecto civil, la Planta de Almacenamiento de Gas l.p., ocupará una superficie de 5,164.00m2. Afectará en un 3.9% de superficie con respecto al terreno total (100%) vegetación conocida como pastizal asociada por un estrato arbustivo del genero Acacia sp. (Huizaches).

c) Superficie (en m2) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total del proyecto.

La superficie de las obras permanentes es de 5,164.00m2 (Ver plano civil en Anexos de planos).

Descripción de áreas Superficie m2

Planta de almacenamiento de Gas L.P. 5,164.00

Área de almacenamiento 408.944

Muelle de llenado 74.00

Construcciones (oficinas, sanitarios, etc.) 202.302

Estacionamiento de clientes 5.28

Área de circulación 4,473.474

Tabla II.1 Superficies de las obras permanentes que contempla el proyecto para la instalación de la Planta de Almacenamiento y Distribución para Gas l.p. Propiedad de Rivera Gas S.A de C.V.

la obra o actividad.

La empresa empleará de su terreno total, una superficie de 5,164.00m2 para obras permanentes.

II.1.6 Uso actual del suelo y/o cuerpo de agua en el sitio del proyecto y en sus colindancias

El proyecto se localiza en Km 5+000 del camino Nogales-Mascareñas Rancho Buena Vista, en Nogales, Sonora.

En base al diseño civil y visitas al predio, las colindancias del terreno que ocupará el proyecto son las siguientes:

Al Oeste: En 90.00 Mts. Con terreno baldío Propiedad Ejidal y delimitada con cerca de malla ciclón a 2.50 Mts. de alto.

Al Norte: En 72.18 Mts. Con terreno baldío prop. de Rivera Gas sin actividad y delimitada con cerca de malla ciclón.

Al Este: En 72.45 Mts. con callejón privado al ejido y delimitada con cerca de malla ciclón 54.93 m. y 27.52 con barda de oficinas y una puerta de 10.00mts de ancho para salida de emergencia.

Al Sur: En 40.00 mts. con camino Nogales-Mascareñas y delimitando; 10.00 m. como puerta de servicio metálica, 8.20 m, con oficinas de control y 21.80 con barda a 3.00 m. de alto dividiendo los estacionamientos de clientes y de la empresa.

Es importante mencionar que el proyecto no atraviesa por áreas de interés de conservación ecológica o áreas naturales protegidas. De acuerdo a la visita de campo se observó lo siguiente:

Al Norte se localiza terreno sin actividad, propiedad de Rivera Gas, así mismo, a 200 mts. aproximadamente se caracteriza la zona por presentar terrenos ligeramente accidentados con la presencia de estratos arbustivos principalmente del género Acacia sp. dominando la cobertura vegetal sobre las pendientes de estos terrenos.

Al Sur se localiza el camino Nogales-Mascareñas, siendo este el camino principal que conducirá al terreno donde se instalará el proyecto, así mismo, se encuentra un arroyo de permanencia temporal debido a que solo se presenta en la temporada de lluvia en el sistema ambiental, localizándose a 40 mts. de distancia de la zona donde se realizarán las principales actividades de almacenamiento y distribución de gas l.p., por el mismo lindero se localizan las vías del ferrocarril a aproximadamente 50 metros de distancia del sitio donde se realizará las principales actividades del proyecto en cuestión, esta vía del ferrocarril viene desde la cabecera municipal de Nogales por la colindancia Oeste paralelo al camino Nogales-Mascareñas y desviándose hacía el lindero Este del predio en

12

Al Oeste se localizan terrenos llanos con presencia de vegetación arbustiva (Acacia sp.) y un estrato herbáceo predominando la especie Bouteloua filiformis (pastos), de la misma manera la presencia de terrenos accidentados es la característica mas notable del paisaje en el sistema ambiental. Así mismo, en esta dirección se localiza la cabecera municipal de Nogales a una distancia de 6.92 Km aproximadamente.

• Usos de suelo

En base al oficio 0000356A1208, emitido por la Dirección de planeación de desarrollo urbano del H. Ayuntamiento Municipal de Nogales, se da a conocer que una vez analizados los lineamientos del Programa de Desarrollo Urbano para el Centro de Población de Nogales; la zona de interés se encuentra fuera de la zona urbana en un área fuera del área de crecimiento, por lo que existe compatibilidad con el uso solicitado como Industria de Alto Impacto dentro. Siendo factible el uso de suelo para planta de almacenamiento de gas l.p. con capacidad de 500,000 litros de agua. Ver en Anexos de Aspectos Legales.

• Usos de los cuerpos de agua

En ninguna de las áreas circundantes al proyecto, dentro de un radio de 200 m no se encuentra algún cuerpo de agua superficial permanente que pudiera ser afectado por la instalación u operación del proyecto, solo se encuentra un arroyo a 40 metros de distancia del área donde se desarrollarán las actividades de almacenamiento y suministro de gas l.p. Así mismo, durante las etapas de construcción y operación, la empresa no empleará ningún cuerpo de agua, ya que su abastecimiento se realizará a través de la contratación de pipas, es importante mencionar que se localiza una toma de agua en las coordenadas: 31º19´09”N y 110º52´16”, el cual no será respetada y no se afectará por las actividades de preparación del sitio, construcción del proyecto y operación.

• En caso de que para la realización del proyecto se requiera el cambio de uso de suelo.

No se requiere cambio de uso de suelo ya que el predio se encuentra dentro los límites del uso industrial de acuerdo al programa parcial de crecimiento urbano “Nogales Oriente”, así mismo, las actividades de pastoreo que se realizan en la zona, a dejado la superficie del predio con poca cubierta vegetal de pastos.

Describir la disponibilidad de servicios básicos (vías de acceso, agua potable, energía eléctrica, drenaje) y de servicios de apoyo (plantas de tratamiento de aguas residuales, líneas telefónicas). Los servicios públicos que se otorgan por el municipio son: agua potable, energía eléctrica, recolección de basura y limpieza de las vías públicas, pavimentación, servicio colectivo de taxis, entre otros. En cuanto a comunicación telefónica se puede contar con este servicio desde comunicación local, de larga distancia nacional e internacional.

El acceso al predio es a través de un camino de terracería el cual conecta a la carretera Nogales-Mascareñas que viene desde la cabecera municipal de Nogales y que dirige hasta el predio, siendo este el camino principal de la Planta de Almacenamiento de Gas L.P.

En el sitio de proyecto, actualmente no se cuenta con ningún servicio básico instalado, sin embargo se tiene la factibilidad de dotación de servicio de energía eléctrica en el terreno por parte de la Comisión Federal de Electricidad (CFE) debido a que se puede observar en el registro de fotos que existe postes de luz, por lo que, se realizará un contrato con la CFE para el suministro de energía eléctrica.

El agua necesaria para las distintas etapas de desarrollo del proyecto será abastecida en pipas. Durante la construcción del proyecto se contara con dos letrinas portátiles para el manejo de las aguas residuales, el manejo y tratamiento de las aguas residuales que se generarán durante la vida útil de la Planta de Almacenamiento de Gas l.p. se realizará mediante la conducción de estas a una fosa séptica con pozo de absorción para su disposición final tal y como se muestra en el plano civil.

En el caso de la telefonía se contratara con la compañía que presta sus servicios

II.2 Características particulares del proyecto

Se recomienda que se ofrezca información sintetizada de las obras principales, asociadas y/o provisionales en cada una de las etapas que se indican en esta sección, debiendo destacar las principales características de diseño de las obras y actividades en relación con su participación en la reducción de las alteraciones al ambiente (tomar en consideración las tablas 1 y 2).

Como anteriormente se ha mencionado, el proyecto consiste en la construcción y operación de una instalación para el almacenamiento y posterior distribución y comercialización de gas l.p. El tipo de la actividad que se realizará en la planta proyectada será comercial. El único proceso que se llevará a cabo en la instalación será el de trasiego de gas de un recipiente a otro.

II.2.1 Programa general de trabajo

El programa de actividades considera principalmente la instalación del proyecto, estas actividades se estiman en un tiempo aproximado de 6 meses partiendo del mes de Septiembre de 2009 a Marzo de 2010. PROGRAMA DE TRABAJO Meses 1 2 3 4 5 6 7 CONCEPTO SEMANAS AÑOS 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 _{10 20 30 40}

PREPARACIÓN DEL SITIO

Despalme del terreno

Trazo, Cortes, nivelación.

Compactación sobre terreno natural

CONSTRUCCIÓN

Construcción de cisterna.

Construcción de barda perimetral

Construcción de área de

almacenamiento.

Instalación de tanques.

Habilitación de instalaciones (tuberías)

Construcción de muelle de llenado

Habilitación de equipo para gas

Cimentación p/oficinas y construcción

Tendido de drenaje.

Colocación de bombas

Colocación de compresor

Tendido de red contra incendio.

Electrificación

Inspección y vigilancia de las

instalaciones, reparaciones, pruebas de corrosión, presión

Cambios de equipo

ABANDONO

Retiro y desmantelamiento del equipo

II.2.2 Preparación del sitio

Se recomienda que en éste apartado se haga una descripción concreta y objetiva de las principales actividades que integran esta etapa, señalando características, diseños o modalidades. Las actividades que se tienen planeadas en esta etapa del proyecto, están enfocadas en la preparación del sitio para la posterior operación del equipo.

Las actividades de preparación del sitio incluyen:

¾ Limpieza. ¾ Trazo. ¾ Despalme.

¾ Nivelación del terreno.

¾ Compactación sobre el terreno natural.

Los trabajos de preparación se realizarán como se describen a continuación:

Limpieza del terreno.

Para proceder al inicio de la construcción es necesario dejar el terreno lo más libre posible de residuos para dejar la superficie lista y efectuar los trazos necesarios, los cuales serán marcados en base al proyecto arquitectónico.

Debido a que en el sitio de estudio ha sufrido las actividades de la ganadería, la vegetación primaria ha sido afectada, por lo que, el desmonte de vegetación como son pastos, no requiere de maquinaria lo cual es posible contratar a personal en el que con técnicas manuales se podrá hacer el retiro de la vegetación.

Trazo

Es importante mencionar que durante el trabajo de preparación del sitio se realizará un trazo con topógrafo, para indicar los niveles proyectados, y la demarcación del área donde se instalarán las bases para el tanque de almacenamiento, muelle de llenado, oficina, cisterna, área de circulación interior.

Despalme.

El despalme consiste en excavar aproximadamente 20 cm. del suelo, mediante maquinaria, desalojando la capa superficial del terreno, que por sus características no sea adecuada para la construcción o cualquier otro material objetable que el Residente de

El despalme se llevará a cabo en la parte donde este el trazo de las obras permanentes. Nivelación del terreno.

Esta actividad impacta gravemente al suelo, ya que modifica la estructura típica del mismo, además esta estrechamente relacionada con la compactación del suelo, el cual modifica la estructura física, fisicoquímica y química del elemento, repercutiendo al mismo tiempo en la recarga de acuíferos.

Compactación del terreno natural.

Este factor es el más susceptible a ser impactado para el recurso suelo, por el cambio que sufre por las actividades de nivelación, construcción y pavimentación que altera sus características y atributos particulares

II.2.3 Descripción de obras y actividades provisionales del proyecto

Es importante que en este apartado se incluya una descripción completa pero resumida de las principales obras.

Solamente se necesitará de una bodega temporal para el almacenamiento del material y equipo de construcción, así como, la instalación de dos sanitarios portátiles.

Se recomienda instalar una oficina móvil (remolque) al comienzo de los trabajos de construcción para llevar a cabo la dirección de la obra desde ese lugar.

II.2.4 Etapa de construcción

En este rubro se describirá al menos lo siguiente: obras permanentes, asociadas y sus correspondientes actividades de construcción, de ser el caso, tanto sobre tierra firme como en el medio acuático.

Se pretende instalar una Planta de Almacenamiento y distribución para Gas L.P., con una capacidad de almacenamiento de 500,000 litros.

Dicho almacenamiento se llevara a cabo mediante la instalación de 2 tanques cilíndricos tipo planta para el almacenamiento de gas en estado líquido donde cada uno almacenara 250,000 litros.

El diseño se hizo apegándose a los lineamientos que señala el Reglamento de la Ley Reglamentaria del Artículo 27 Constitucional, en su ramo de distribución de gas licuado de petróleo de fecha 28 de Junio de 1999 y a los lineamientos establecidos en la Norma Oficial Mexicana NOM-001-SEDG-1996 “Plantas de Almacenamiento para Gas L.P. – Diseño y Construcción”, editada por la Secretaría de Energía, Dirección General de Normas, publicada en el “Diario Oficial” de la Federación el día 12 de Septiembre de 1997.

1) Urbanización de la Planta.

Toda el área de la planta en su interior de los vehículos, se encontrará consolidada con asfalto, contando con las pendientes apropiadas para desalojar las aguas pluviales. Todo el predio de la planta se mantiene limpio y despejado de materiales combustibles, así como de objetos ajenos a la operación de la misma. El piso dentro de la zona de almacenamiento, bombas y tomas de carga y descarga será de concreto y cuenta con un declive necesario para evitar estancamiento de las aguas pluviales.

2) Edificios.

a) Edificios.

Las construcciones destinadas para los baños, oficina, tablero eléctrico, caseta de equipo contra incendio, caseta y vigilancia se encontrarán sobre el lindero Este de la planta. No se contará con taller mecánico dentro del predio de la planta. Los materiales con que están construidas son en su totalidad incombustible, ya que sus techos serán de losa de concreto, paredes de tabique con aplanado de mortero, y puerta y ventanas metálicas. Las especificaciones y dimensiones se encuentran en el plano general de la planta (No. PTA 2009/01-A), mismo que se anexa a ésta memoria técnica.

b) Bardas o delimitación del predio:

El terreno que ocupa la planta, estará delimitada en sus linderos Oeste y Norte con malla ciclónica a 2.50 mts. de alto; en su lindero Este delimitada con cerca de malla ciclón 54.93 m y 27.52 con barda de oficinas y una puerta de 10.00 mts de ancho para salida de emergencia y por el lindero Sur 10.00 m. como puerta de servicio metálica 8.20 m. con oficinas de control y 21.80 con barda de 3.00 m de alto dividiendo los estacionamientos de clientes y de la empresa.

c) Accesos.

La puerta de entrada y salida de los vehículos propiedad de la empresa se encontrará al centro del lindero Sur de 10.00 mts. de ancho y en el lindero Este contará con una puerta de salida de emergencia de 10.00 m. de ancho, tal y como se específica en plano (No. PTA 2009/01-A).

d) Estacionamiento.

Las zonas destinadas para el estacionamiento interior de los vehículos repartidores, se localizarán, sobre los linderos Oeste y Este, están ubicadas de tal forma que la entrada o salida de cualquier vehículo a estacionarse, no interfiera con la libre circulación de los demás, ni afectará a los ya estacionados. El piso está compactado y cuenta con la pendiente adecuada para evitar el estancamiento de aguas pluviales. Esta planta contará con áreas de circulación, las cuales se señalan en el plano anexo PTA-2009/01-A.

3) Techos o cobertizos para vehículos.

Esta planta contará con cobertizos en: anden, tomas de carga, descarga y servicio construidas de estructura de fierro y lamina galvanizada y no contará con cobertizos para vehículos.

4) Taller.

El taller mecánico para la reparación de vehículos, se encontrará fuera del perímetro de la planta a una distancia mayor de 40.00 mts. de los tanques y construido con material incombustible y rampa para el servicio de las unidades.

5) Zonas de protección.

La zona de protección del tanque de almacenamiento se encuentra perotegido con muretes de concreto de 200x20cms, con una altura de 60cms. sobre el NPT.

Dentro de la zona de almacenamiento se encuentran 2 bombas para el llenado de cilindros y auto tanques, ubicadas frente a los tanques con derivaciones al anden de llenado y toma de carga y para el suministro a la estación de carburación, protegidas contra golpes de vehículos por los muretes antes mencionados, cumpliendo con las distancias de la Norma. La toma de recepción y suministro se encuentra protegidas dentro de la zona del tanque donde se encuentra un compresor protegido con muretes de concreto de 20x20x60cms. de alto.

Los datos de la base de sustentación del tanque de almacenamiento así como los datos de los tanques se describen en la memoria técnica (Ver anexo de documentos legales)

6) Estudio de la mecánica del suelo (Geotécnico).

Estudios realizados.

Teniendo en cuenta las condiciones de los materiales que constituyen el subsuelo

en el área de estudio, así como las características del tanque por construir,

generalmente de tipo pesado, pero sobre un mismo nivel, se realizó una

exploración del subsuelo consistente en la excavación de dos pozos a cielo

abierto, en los cuales el primero se llevó hasta una profundidad de 2.50 metros y

el segundo a una profundidad de 3.00 metros.

Se tomaron muestras representativas de los materiales explorados, para la

determinación de sus propiedades características. Se efectuaron determinaciones

del contenido natural de agua y de la composición granulométrica de las muestras

obtenidas. En nuestra exploración en el caso del primer pozo se encontró el nivel

freático a una profundidad de 1.50 metros.

Además del muestreo, se realizaron diferentes pruebas de identificación del suelo

para determinar algunas propiedades fisicoquímicas en campo.

a) Estratigrafía y Propiedades.

Con base a la inspección detallada en la exploración realizada, así como del

examen de las diversas muestras extraídas y. correspondientes ensayes de

laboratorio, se elaboró el perfil estratigráfico que se muestra en el anexo. Del

examen de ese perfil se advierte claramente que el subsuelo de la zona de

estudio, dentro del espesor estudiado, el primer pozo está constituido hasta la

profundidad de 1.30 metros por un material de arcilla inorgánica de baja a

mediana plasticidad, seguida por un estrato de arena arena-arcillosa. En el caso

del segundo pozo se encontró hasta una profundidad de 1.00 metro material del

tipo de arcilla inorgánica, seguida de un estrato arena-arcillosa de media

plasticidad, aparentemente tiene poca significación en el comportamiento conjunto

del subsuelo.

b) Recomendaciones relativas a la cimentación de los tanques.

Dadas las características generales de este tipo de edificación en relación a las del subsuelo en que será apoyada y por los resultados de campo el estrato superficial, es una arcilla que tiende a ser estable aún en presencia de humedad.

Dadas las características generales de este tipo de edificación en relación a las del subsuelo en que será apoyada, el tipo de cimentación mas adecuada para este caso es, el contacto directo mediante el empleo de zapatas aisladas, desplantadas a una profundidad aproximada de 1.20 mts., sin que sea inferior a 1.00 mts. Dicha profundidad deberá referirse al nivel del piso mas bajo del arrea de la zapata.

Al colocar el material de Banco sobre el terreno natural, es necesario eliminar la capa de materia orgánica y tratar la superficie para alojar la primera capa de terraplén.

Para el dimensionamiento de las zapatas podrá hacerse uso de una capacidad de carga admisible de 15 Ton/m2, para anchos de zapatas del orden de 1.00 metro. Si el ancho de la zapata aumenta, la capacidad de carga se podrá incrementar a razón de 5 Ton/m2 por cada 50 centímetros de aumento en el ancho de la misma.

Es importante señalar que la superficie del nivel de desplante de las zapatas quede protegida para evitar su intemperización, para lo cual debe de colocarse una plantilla de concreto pobre de 5 centímetros de espesor, evitándose con ello la pérdida de humedad natural, el remoldeo y su comparación natural con el tránsito del personal durante la construcción.

7) Áreas de circulación de la planta.

El área de circulación dentro de la planta y teniendo en cuenta el tipo y peso de los vehículos que entrarán, se reforzarán con material granulado de mayor peso volumétrico que el existente en el lote referido con terminación consolidada con asfalto.

La descripción de la circulación interior se encuentra señalada en el plano civil número OTA-2009701-A.

8) Muelle de llenado.

El muelle de llenado se localizará en lado Sur de la zona de almacenamiento. Está construido en su totalidad con materiales incombustibles; siendo su techo de lámina colocada sobre estructura metálica y soportada por columnas de fierro; su piso es de relleno de tierra con terminación de concreto, contando éste en sus bordes, con protecciones de hule para evitar su destrucción y la formación de chispas causadas por los vehículos que tienen acceso al mismo.

Sus dimensiones son las siguientes: Largo total: 11.20 m

Ancho: 10.00 m Altura del piso: 1.20 m

Altura del techo: entre 2.75m a 3.50 m Superficie: 112.00 m

9) Tomas.

a) Toma de recepción, suministro.

Estas son de estructura de fierro ancladas finalmente y se encuentran dentro de la zona de protección del tanque protegidas con muretes de concreto armado de 20x20 por 0.60 mts. de altura.

10) Servicios sanitarios.

a) Se localizarán a un costado del cuarto de máquinas para el personal de la planta, los cuales constarán de dos tazas, tres regaderas, dos migitorios y dos lavabos. El servicio administrativo se cuenta con una taza, y un lavabo. Están construidos en su totalidad con materiales incombustibles; sus techos serán de losa de concreto, sus paredes de tabique y cemento, con puertas y ventanas metálicas, sus dimensiones se aprecian en el plano general anexo a ésta memoria técnica. En las oficinas se cuenta con garrafón de agua. Para el abastecimiento de agua, se cuenta conectados a la cisterna de la planta.

b) El drenaje de las aguas negras está conectado por medio de tubos de concreto de 0.15 metros de diámetro con una pendiente del 2% a una fosa séptica, la cual se localiza en la esquina del lindero Norte de las oficinas. Sus características constructivas se detallan en el plano (PTA-2009/01-A) anexo a esta memoria técnica.

Todos los servicios cuentan con pisos impermeables y antiderrapantes, los muros están construidos con materiales impermeables hasta una altura de 1.50 metros para su fácil limpieza.

11) Cobertizos de maquinaria.

El muelle de llenado, se cuenta con cobertizo de estructura de fierro anclado. Cuentan con las dimensiones mínimas que establece la norma. Esta planta contará con cobertizo de estructura metálica para protección en tomas de carga y descarga, bombas y compresora.

12) Rótulos de prevención y pintura.

a) Pintura de tanques de almacenamiento

El tanque de almacenamiento estará pintado de color blanco, en sus casquetes un círculo rojo cuyo diámetro será aproximadamente el equivalente a la tercera parte del diámetro del recipiente que lo contiene, también tendrá inscrito con caracteres no menores de 15cms, la capacidad total en litros agua, así como la razón social de la empresa y número económico.

b) Pinturas en topes, postes y protecciones

Los muros y muretes de concreto que constituye la zona de protección del área de almacenamiento y llenado de cilindros, así como los topes y defensas de concreto existentes en el interior de la planta, se pintarán con franjas diagonales de color amarillo y negro en forma alternada.

c) Pinturas en tuberías

Todas las tuberías se pintarán con los colores distintivos reglamentarios como son y un primario anticorrosivo: de BLANCO las conductoras de gas – líquido, BLANCO con franjas Verdes las que retornan gas – líquido al tanque de almacenamiento, AMARILLO las que conducen gas – vapor, NEGRO los ductos eléctricos, ROJO las que conducen agua y AZUL las del aire.

d) Rótulos

En el recinto de la planta se instalarán y distribuirán de acuerdo a la NOM-001-SEDG-1996 letreros con las leyendas:

“PELIGRO GAS INFLAMABLE” (varios) “SE PROHÍBE EL PASO A EHÍCULOS O PERSONAS NO AUTORIZADAS” (a la entrada de la planta), “SE PROHIBE ENCENDER FUEGO EN ESTA ZONA” (en la zona de almacenamiento), se cuenta con letreros que indican los diferentes pesos de maniobras (muelle, tomas de recepción y suministro y tomas para carburación). Se cuenta con una tabla que señala los códigos de colores de las tuberías (a la entrada de la planta), “PROHIBIDO REPARAR VEHÍCULOS EN ESTA ZONA” (zona de almacenamiento y trasiego).

DESCRIPCIÓN GENERAL DE OPERACIÓN DE LA PLANTA DE ALMACENAMIENTO Y DISTRIBUCIÓN DE GAS L.P. PROPIEDAD DE

:

“ R I V E R A G A S , S . A . D E C . V . ”

La operación de la planta de almacenamiento y distribución de Gas L.P., será relativamente simple, ya que en ella no se tendrá ningún proceso de transformación de materiales, ni se llevará a cabo ninguna reacción química, aunque si, cambio de estado líquido a vapor por variación de presión y temperatura.

El gas l. p. sólo pasará de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios. EL PROCESO DE OPERACIÓN DE MANERA GENERAL SE LLEVARÁ A CABO DE LA SIGUIENTE FORMA:

™ Se permitirá el acceso al interior de la planta a los camiones repartidores de gas doméstico y autos–tanque, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.

™ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separarán y se enviaran al taller de mantenimiento, para su reparación.

™ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde se colocan en su báscula respectiva, se les enrosca la llenadera y se abre la válvula. Cuando alcanzan el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor, que se encuentra vacío, estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario.

™ Los autos–tanque se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones. ™ Los vehículos que utilizan gas como combustible se estacionan en la isla de

llenado, el conductor apaga todo sistema de uso eléctrico, se le colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85 %, se desconectan los accesorios instalados y se retira la unidad.

PROCEDIMIENTOS DE DESCARGA DE SEMIRREMOLQUES:

™ La planta recibe el gas l. p. mediante semirremolques cuya capacidad es de 45,000 litros al 100%, el cual requiere de un tiempo de 2.5 horas (150 minutos) para su total descarga. Los auto – transportes contienen un volumen máximo al 90% de su capacidad, por lo que traen 40,000 litros o sea 10,700 galones en promedio. Donde el gasto de la descarga es de 40,500 l / 150 min., o sea 270 l / min. (71.43 gal/min.).

™ Existe un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga, las cuales salen de la zona de protección de los tanques y están bajo trincheras en la parte media, protegidas con drenaje; las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego.

PROCEDIMIENTOS DE DESCARGA:

™ Al inicio de cada turno el personal de descarga revisará el espacio disponible del tanque de almacenamiento.

™ Al llegar a la planta el auto – transporte se dirigirá al área de recepción, donde será recibido por el personal de descarga.

™ Indica al operador del auto – transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.

™ Toma la lectura en por ciento del contenido, así como de la presión a la que viene. ™ Coloca las cuñas metálicas, en por lo menos dos de sus ruedas para asegurar la

inmovilidad del vehículo; también coloca el cable, con su respectiva pinza, para el aterrizaje de la unidad.

™ Acoplar la manguera de líquido (normalmente de 551 mm) misma que está conectada a la tubería de mayor diámetro y color blanco.

™ Posteriormente abrirá la válvula de la manguera, así como la de la unidad.

™ Acoplará la manguera de vapor, que está conectada a la tubería de color amarillo, abrirá la válvula tanto de la manguera como de la unidad.

™ En la línea del tanque hasta la estación de descarga se abren las válvulas correspondientes. Deberá cerciorarse que las válvulas no permanezcan cerradas. ™ Accionará el interruptor que pone a funcionar la compresora por medio de su motor

eléctrico.

™ Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto – transporte mediante el medidor rotatorio (rotogage) hasta que alcance el valor de cero.

™ En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora.

™ Cerrará las válvulas de líquido de las mangueras así como del auto – transporte y las retirará de la unidad.

™ Se cerrará la válvula de vapor como en el apartado anterior y desacopla todas las líneas.

™ Coloca los tapones respectivos en las tomas de líquidos y vapor del auto – transporte, así como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje.

™ Informará al operador que la unidad ha sido descargada y pueda retirarse.

Procedimiento de llenado de auto – tanque:

™ El operador estaciona el auto – tanque en el área de carga, donde el llenador sigue la secuencia de las siguientes operaciones:

™ Verifica que las llaves de encendido del motor del auto – tanque no estén colocadas en el switch de encendido.

™ Verifica que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje.

™ Revisará, utilizando el medidor rotatorio, el por ciento de gas que tiene el auto – tanque (contenido sobrante con el que regresó de ruta).

™ Con el volumen en porcentaje de gas que contiene el auto – tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto – tanque, para que éste alcance el 90% de su capacidad.

™ Colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.

™ Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque.

™ Establece continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto – tanque por llenar.

™ Verifica que no existan fugas en las conexiones de la manguera con el auto – tanque, tanto en las líneas que conducen líquido como las de vapor.

™ Oprime el botón energizado del motor de la bomba.

™ Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación. Continuamente verificará el por ciento de llenado de auto – tanque.

™ Retira las calzas de las llantas del auto – tanque. Revisará en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas.

™ El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto – tanque. La función de un operador es la de conducir la unidad en el área de circulación con la precaución debida.

Procedimiento de llenado de cilindros portátiles.

™ El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.

™ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos, aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son llevados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.

™ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga, para estibarlos en el camión repartidor. Finalmente sale de la planta para hacer el reparto domiciliario.

DIAGRAMA DE BLOQUES

PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L. P.

“ R I V E R A G A S , S . A . D E C . V . ”

C

C

A

A

P

P

A

A

C

C

I

I

D

D

A

A

D

D

T

T

O

O

T

T

A

A

L

L

:

:

5

5

0

0

0

0

,

,

0

0

0

0

0

0

l

l

i

i

t

t

r

r

o

o

s

s

.

.

TANQUE

DE

ALMACENAMIENTO

ca

p

. 250

,000 lts.

ca

p

. 250

,000 lts.

Otros tipos de situaciones se consideran en la descripción de fallas y cálculo de consecuencia.

IDENTIFICACIÓN DE ÁREAS PELIGROSAS Y EVENTOS DE RIESGOS.

La identificación y determinación de Áreas Peligrosas, la ocurrencia de eventos y la probabilidad de los mismos en cada uno de las zonas determinadas, se realizó en base a los elementos estructurales y de diseño que presentan de manera general las plantas de almacenamiento y distribución de gas l. p., mismas que corresponden a lo señalado en la normatividad vigente y que regulan su diseño y construcción.

ÁREAS PELIGROSAS IDENTIFICADAS

Las áreas en las que ocurre el manejo de combustible (gas l.p) de manera cotidiana y continua dentro de la planta, se designan como Áreas Peligrosas, lo cual implicitamente conlleva la posibilidad de la ocurrencia de estados definidos como Inseguros o de Riesgo. Con esta consideración se identificaron las siguientes Áreas Peligrosas.

Áreas de Almacenamiento (tanques). Área de Recepción y de Suministro. Autocarburación de vehículos de reparto.

Dentro de estas áreas se encuentran consideradas las lineas de recepción y suministro.

EVENTOS DE RIESGO.

Si consideramos que conceptualmente la palabra riesgo indica la emergencia del daño, el cual puede ser a las instalaciones de la planta, a la infraestructura urbana o a la población, es posible entonces establecer los posibles Eventos de Riesgo que pueden ocurrir dentro de las instalaciones de una Planta de Almacenamiento y Distribución para Gas L.P.; sin embargo, la magnitud y severidad de estos eventos, dependerá de las condiciones en las que ocurran, así como de la individualidad o multiplicidad de las mismos, es decir, que los eventos pueden ocurrir de manera aislada, simultanéa o cancatenada.

LOS EVENTOS DE RIESGO QUE EN ESTE CASO CONSIDERAMOS SON: Fuga del combustible y formación de una nube tóxica y/o inflamable Fuego

Lo anterior, no establece por si mismo la ocurrencia, magnitud y severidad de un evento, por tal motivo, es necesario determinar e identificar los incidentes, accidentes o eventos inseguros que con mayor frecuencia se presentan en las instalaciones de una planta de este tipo, considerando no sólo lo referente a los equipos e instalaciones mecánicas, sino además lo referente al proceso de operación de la misma planta.

Es importante mencionar, que la gran mayoría de los accidentes ocurridos en las plantas de gas, se han provocado por el arranque de vehiculos de transporte durante las operaciones de carga y descarga, que generaron la fuga de gas por la ruptura de mangueras y tuberías.

IDENTIFICACIÓN Y DETERMINACIÓN DE EVENTOS INSEGUROS

Dichos eventos inseguros, involucran necesariamente una fuga de gas que dependiendo del área y condiciones en la que ésta ocurra, determina la magnitud o severidad del evento. Cada evento representará por si mismo un suceso multifactorial; es decir, que estará determinado por una serie de factores externos o internos, o bien la combinación de ellos.

EVENTOS INSEGUROS.

Los eventos inseguros identificados son:

a. Ruptura o fracturamiento de alguno de los tanques de almacenamiento.

b. Ruptura de mangueras durante operaciones de trasiego en áreas de recepción. c. Ruptura de mangueras durante operaciones de trasiego en áreas de suministro. d. Ruptura de líneas de conducción.

El orden en que se indican los eventos inseguros, no corresponden a una jerarquización o frecuencia de ocurrencia, así como tampoco corrensponden a un orden creciente o decreciente de la magnitud o severidad de los mismos.

FACTORES PARA LA OCURRENCIA DE EVENTOS DE FUGA, FUEGO O EXPLOSIÓN: Para que ocurra cada uno de los eventos identificados, es necesaria la presencia de factores que los induscan, los generen y los determinen, que los mismos factores permitan pronosticar la magnitud o severidad en la que pueda ocurrir cada evento.

FACTORES CONSIDERADOS COMO POSIBLES INDUCTORES SON: ƒ Naturales

ƒ Humanos

FACTORES NATURALES CONSIDERADOS COMO GENERADORES:

ƒ Movimientos tectónicos (sismos) ƒ Erupción volcánica

ƒ Hundimiento de tierras ƒ Inundación

FACTORES HUMANOS CONSIDERADOS COMO GENERADORES: ƒ Manejo y operación inadecuada de equipos

ƒ Descuido ƒ Negligencia ƒ Sabotaje

FACTORES OPERATIVOS CONSIDERADOS COMO GENERADORES:

ƒ Falla de los sistemas y válvulas de alivio. ƒ Falla de válvulas de no retroceso.

ƒ Falla y/o mal funcionamiento de válvulas de exceso de flujo. ƒ Falla y/o mal funcionamiento de llaves de paso y seguridad ƒ Falla de sistema contra incendios.

ƒ Estado físico de mangueras.

ƒ Respuesta del personal ante eventos inseguros o de riesgo.

Para los propósitos del presente Análisis de Consecuencias no se considera la posibilidad de ocurrencia de eventos de riesgo en instalaciones vecinas y en la vía pública.

IDENTIFICACIÓN Y JERARQUIZACIÓN DE RIESGOS

Conforme a la “Guía para Análisis de Riesgo“ del Centro de Seguridad para

procesos de “The American Institute of Chemical Engineers“, los posibles orígenes

de accidentes Potenciales en cualquier tipo de proceso relacionado con sustancias

químicas, son las siguientes:

F

:

T

C

M

T

F

:

B

M

V

E

:

D

C

O

M

E

:

C

.

T

.

A

.

POSIBLE ORIGEN

TIPO DE RIESGO

PROBABILIDAD

FALLAS

DE

CONTENCIÓN

EN:

RED DE TUBERÍAS (TUBERÍAS, CONEXIONES Y UNIONES). FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TANQUE DE ALMACENAMIENTO FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE MANGUERAS DE RECEPCIÓN Y SUMINISTRO DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE

FALLAS

DE

FUNCIONAMIENTO

DE

EQUIPO:

COMPRESORES Y BOMBAS FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE VÁLVULAS FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE

FALLAS

POR

ERRORES

HUMANOS:

DISEÑO Y CONSTRUCCIÓN (NOM-001-SEDG-1996 Y LAS DEMÁS RELACIONADAS) FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE OPERACIONES DE SUMINISTRO, RECEPCIÓN. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE OPERACIÓN DE LLENADO DE AUTO-TANQUES Y TRASIEGO DE

RESIDUOS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA EXTREMADAMENTE BAJA

POSIBLE ORIGEN

TIPO DE RIESGO

PROBABILIDAD

FALLAS

POR

EVENTOS

EXTERNOS:

CONDICIONES CLIMATOLÓGICAS EXTREMAS. FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TEMBLORES. FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE ACCIDENTES CERCANOS. FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE

Nota: El riesgo de derrame no es considerado en el presente análisis, ya que debido al bajo punto de ebullición del gas l. p. (-42 ºC), y la alta presión a la que se maneja, al ser liberado el gas a la atmósfera se evapora de manera inmediata.

Las especificaciones de diseño y construcción de la planta de almacenamiento para distribución de gas l. p., motivo del presente estudio, satisfacen criterios en materia de seguridad, tanto en los componentes de obra civil, como en las instalaciones mecánicas, eléctricas y de seguridad, incluyendo márgenes de seguridad en las especificaciones de los mismos, por lo que se considera muy remota la posibilidad de ocurrencia de accidentes debidos a fallas de contención en tuberías, tanques, etcétera, o por fallas de funcionamiento de equipos.

• Tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y control de residuos líquidos, sólidos o gaseosos

La planta de almacenamiento y distribución se dedicará únicamente al almacenamiento y trasiego de gas l.p. por lo que no se generarán emisiones de residuos líquidos, y/o sólidos durante su operación.

• Tipo de reparaciones a sistemas, equipos, etc.

Las tareas de mantenimiento preventivo y correctivo, básicamente se realizarán dentro de las mismas instalaciones de la planta de almacenamiento y distribución de gas l.p. y estas tareas estarán centradas a los equipos mecánicos y eléctricos.

• Especificar si se pretende llevar a cabo el control de malezas o fauna nociva.

No se pretende llevar a cabo ningún control de maleza y fauna nociva, solamente se realizará el retiro de vegetación que pudiera llegar a instalarse, sin embargo, es muy poco probable, puesto que la zona donde se instalará el proyecto se encontrará asfaltado y será uno de los caminos de constante paso vehicular, creando condiciones desfavorables para el establecimiento de vegetación.

II.2.6 Descripción de las obras asociadas al proyecto

No existirán obras asociadas.

II.2.7 Etapa de abandono del sitio

Describir el programa tentativo de abandono del sitio, enfatizando en las medidas de rehabilitación, compensación y restitución.

Con respecto a la etapa de abandono del sitio, todos los equipos, estructuras y dispositivos instalados en la planta de almacenamiento de gas l.p. se removerán para ser localizados en otro sitio, o para ser almacenados, sin embargo, dicho predio podrá ser utilizado con cualquier otro fin comercial o de servicios una vez que se realice el desmantelamiento de la planta de almacenamiento.

La limpieza del sitio será la última actividad durante esta etapa, deberá consistir en remover todos los materiales y residuos que puedan generarse hasta dejar despejada el área.

El programa está condicionado a la vida útil del proyecto, en dado caso, si deja de funcionar el proyecto, tendrá que ser desmantelado, o lo que en su momento se designe por la autoridad competente.

‰ Cumplir con los lineamientos con respecto al retiro del tanque de almacenamiento de gas l.p.

‰ Retiro definitivo de tuberías en operación

‰ Todos los residuos peligrosos generados en el desmantelamiento de la infraestructura del proyecto (planta de almacenamiento), se manejarán de acuerdo a lo establecido en la Ley General del Equilibrio Ecológico y Protección al Ambiente y en su reglamento en materia de Residuos Peligrosos y las Normas Oficiales Mexicanas aplicables.

‰ El responsable de la planta deberá presentar ante la Secretaría de Medio Ambiente y Recursos Naturales, todos los documentos que avalen que el sitio por abandonar se encuentra libre de contaminantes o, en su caso, haber sido restaurado, de acuerdo a los parámetros de remediación y control establecidos por la autoridad correspondiente.

II.2.8 Utilización de explosivos

No aplica

II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera

Emisiones a la atmósfera:

Las emisiones a la atmósfera, serán gases y polvos ocasionados durante las obras de construcción, por la utilización de equipo y el movimiento de los camiones. Estas emisiones serán mínimas, ya que solo será por periodos cortos durante el día. El proveedor de la maquinaria deberá contar con un programa de mantenimiento preventivo y correctivo.

Las emisiones que se observen de la operación de la planta de almacenamiento de gas l.p., serán puntuales y mínimas, derivadas de la recepción y despacho de combustible, particularmente en la apertura de válvulas, recambio de cilindros, etc. No se tendrán fuentes fijas de emisión a la atmósfera en la planta.

Residuos sólidos:

En general, la construcción de la Planta de Almacenamiento de Gas L.P. generará: pedacería de cimbra y madera, cartón de empaques, sacos vacíos de cemento y cal, pedacería de PVC, varilla, alambre y fierros, envolturas de alimentos y residuos de éstos. Por otra parte se generará escombro, producto de nivelaciones, mismo que será aprovechado como relleno.

Los residuos domésticos de desecho serán principalmente los generados por los empleados y que deberán ser recolectados al final de cada jornada de trabajo y depositados en tambos metálicos de 200 litros, rotulados con la leyenda "BASURA”. Es importante que se deba estimar la cantidad, tipo y capacidad de recipientes para el almacenamiento de los residuos de acuerdo con la cantidad de personas que laboren en el proyecto y los servicios existentes.

Con respecto a los residuos de construcción generados, se buscará minimizar, separar y clasificarlos para buscar su reciclaje, reutilizar o comercializar con empresas dedicadas a esta actividad; el resto serán enviados al servicio de limpia municipal. Se instalarán contenedores o depósitos específicos y con tapa para la recolección de estos residuos generados.

Residuos peligrosos:

Durante la construcción no se generarán residuos peligrosos derivados del mantenimiento de vehículos, ya que el mantenimiento de los vehículos utilizados para la construcción, será responsabilidad de los prestadores de servicios contratados. Sin embargo, en caso de que se generen, serán almacenados temporalmente en un sitio que cumpla con los requisitos mínimos, transportándose a la brevedad posible a un sitio de disposición adecuado, de acuerdo a la normatividad vigente.

La empresa cumplirá en todo momento con lo establecido en la Ley General del Equilibrio Ecológico y la Protección al Ambiente y su Reglamento en Materia de Residuos Peligrosos, así como con las Normas Oficiales Mexicanas aplicables en materia ecológica.

Residuos líquidos.

En cuanto a las aguas residuales generadas serán de carácter doméstico por el personal requerido durante la construcción del proyecto. Será instalado 2 baños portátiles, este servicio será contratado en la región y la empresa contratada se hará cargo del mantenimiento de los sanitarios.

II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos

Se contempla que la generación de residuos sea mínima, mediante el reciclaje y reutilización de ciertos elementos generados, con la finalidad de evitar la proliferación de fauna nociva en el sitio y contaminar el medio con desechos sólidos.

Desechos inorgánicos (Papel, PVC, cartón, aluminio, madera, metal). Los residuos sólidos como empaque de cartón, pedacería de PVC, sobrantes de soldadura, metales (cobre, fierro, aluminio, etc.) susceptibles de reutilización, serán canalizados hacia las compañías dedicadas a su reciclaje o en dado caso a los sitios de disposición final a cargo del ayuntamiento.

Destino final de los residuos sólidos. Su disposición final será realizada en donde la autoridad local lo determine, a efecto de evitar tanto su dispersión como la proliferación de fauna nociva.

Los desechos tales como papel, cartón, vidrio y plástico que no puedan ser transformados por separado serán enviados a los sitios de disposición final a cargo del ayuntamiento.

Señalización. Es importante durante esta etapa llevar a cabo un programa de señalización, para lo cual se deberán colocar letreros alusivos para la correcta disposición de este tipo de residuos.

Dichos letreros deberán ser del tipo informativo y en los cuales se destacarán los siguientes aspectos:

• No dejar en el sitio del proyecto los residuos sólidos generados durante la obra.

• Los recipientes deberán estar perfectamente identificados con letreros para contribuir a la correcta disposición de los desechos de acuerdo con su naturaleza.

Es recomendable establecer un contrato de recolección de residuos con el sistema de limpia del municipio, principalmente para evitar la contaminación de las zonas cercanas, evitar la generación de malos olores y la presencia de fauna indeseable. A partir del inicio de las actividades de construcción, se recomienda que se establezca este contrato de recolección con el organismo antes mencionado, a fin de superar conflictos por contaminación de residuos sólidos.

Residuos líquidos.

Se instalará dos letrinas móvil para los servicios sanitarios, dando mantenimiento adecuado a las mismas mediante la contratación con una empresa prestadora de estos servicios durante la construcción del proyecto.Estas instalaciones deberán cumplir con la normatividad ecológica y sanitaria en vigor, retirando periódicamente dichos desechos y dándoles una disposición final adecuada, a través de la empresa propietaria de las letrinas portátiles.

Esto con el fin de evitar la generación de malos olores y posibles trastornos a la salud. Con respecto al manejo y disposición de aguas negras cuando se encuentre en función el proyecto, de acuerdo a la memoria técnica se verterán a una fosa séptica, no obstante se sugiere que el manejo y disposición de estos residuos líquidos sea a través del sistema operador de servicios de agua potable y alcantarillado del Municipio.
