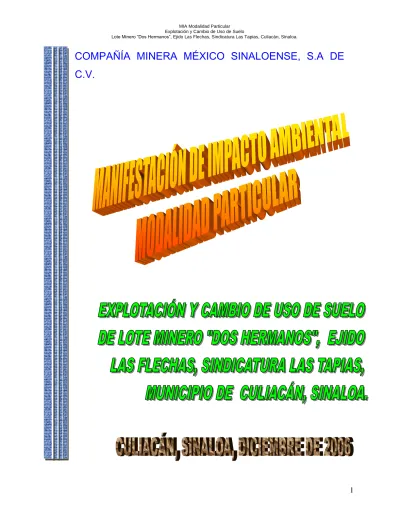

COMPAÑÍA MINERA MÉXICO SINALOENSE, S.A DE C.V.

(1)

COMPAÑÍA MINERA MÉXICO SINALOENSE, S.A DE

C.V.

(2)

MANIFESTACION DE IMPACTO AMBIENTAL MODALIDAD PARTICULAR

PROYECTO: EXPLOTACIÓN Y CAMBIO DE USO DE SUELO DEL LOTE MINERO

“DOS HERMANOS”, UBICADO EN EL EJIDO LAS FLECHAS, SINDICATURA LAS TAPIAS, MUNICIPIO DE CULIACÁN, SINALOA.

I N D I C E DESCRIPCIÓN DEL CONCEPTO

No. de Página I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL

RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

1

I.1 Proyecto 1

I.1.1 Nombre del proyecto 2

I.1.2 Ubicación del proyecto 2

I.1.3 Tiempo de vida útil del proyecto 5

I.1.4 Presentación de la documentación legal 5

I.2 Promovente 6

I.2.1 Nombre o razón social 6

I.2.2 Registro Federal de Contribuyentes del promovente 6

I.2.3 Nombre y cargo del representante legal 6

I.2.4 Dirección del promovente o de su representante legal 6

I.3 Responsable de la elaboración del Estudio de Impacto Ambiental 7

I.3.1 Nombre o razón social 7

I.3.2 Registro Federal de Contribuyentes 7

I.3.3 Nombre del responsable técnico del estudio 7

I.3.4 Dirección del responsable técnico del estudio 7

II. DESCRIPCIÓN DEL PROYECTO 8

II.1 Información general del proyecto 8

II.1.1 Naturaleza del proyecto 8

II.1.2 Selección del sitio 11

II.1.3 Ubicación física del proyecto y planos de localización 13

II.1.4 Inversión requerida 15

II.1.5 Dimensiones del proyecto 16

II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias

17

II.1.7 Urbanización del área y descripción de servicios requeridos 43

II.2 Características particulares del proyecto 44

II.2.1 Programa General de Trabajo 44

II.2.2 Preparación del sitio 45

II.2.3 Construcción de Obras Mineras 46

(3)

II.2.6 Etapa de abandono del sitio (Post – Operación) 55

II.2.7 Utilización de Explosivos 55

II.2.8 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera

56

II.2.9 Infraestructura para el manejo y disposición adecuada de los residuos 60

II.2.10 Otras Fuentes de Daños 61

III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y EN SU CASO, CON LA REGULACIÓN DEL USO DE SUELO

66

IV. DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTO DE LA PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL PROYECTO.

84

IV.1 Delimitación del área de estudio 84

IV.2 Caracterización y análisis del sistema ambiental 88

IV.2.1 Aspectos abióticos 88

a) Clima 88

b) Geología y geomorfología 89

c) Suelos 91

d)Gehidrología e hidrología superficial y subterránea 93

IV.2.2 Aspectos bióticos 95

a) Vegetación 95

b) Fauna 98

IV.2.3 Paisaje 101

IV.2.4 Medio socioeconómico 102

a) Demografía 102

b) Factores socioculturales 116

IV.2.5 Diagnóstico ambiental 117

V. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE LOS IMPACTOS AMBIENTALES

124

V.1 Metodología para identificar y evaluar los impactos ambientales 124

V.1.1 Indicadores de impacto 127

V.1.2 Lista indicativa de indicadores de impacto 132

V.1.3 Criterios y metodologías de evaluación 138

V.1.3.1 Criterios 139

V.1.3.2 Metodologías de evaluación y justificación de la metodología seleccionada

140

(4)

AMBIENTALES

VI.1 Descripción de la medida o programa de medidas de mitigación o correctivas por componente ambiental

153

VI.2 Impactos residuales 162

VII. PRONÓSTICOS AMBIENTALES Y EN SU CASO, EVALUACIÓN DE ALTERNATIVAS

162

VII.1 Pronóstico del escenario 162

VII.2 Programa de Vigilancia Ambiental 164

VII.3 Conclusiones 168

VIII. IDENTIFICACIÓN DE LOS INSTRUMENTOS METODOLÓGICOS Y ELEMENTOS TÉCNICOS QUE SUSTENTAN LA INFORMACIÓN SEÑALADA EN LAS FRACCIONES ANTERIORES

170

VIII.1 Formatos de presentación 170

VIII.1.1 Planos definitivos 170

VIII.1.2 Fotografías 170

VIII.1.3 Videos 171

VIII.1.4 Listas de flora y fauna 171

VIII.2 Otros anexos 171

VIII.3 Glosario de términos 172

BIBLIOGRAFÍA 174

ANEXOS

ANEXO No.1 : ALBUM FOTOGRÁFICO 175

ANEXO No.2 : DOCUMENTACIÓN LEGAL 176

ANEXO No.3 : DOCUMENTACIÓN DE LA EMPRESA CONSULTORA 177 ANEXO No.4 : CONSTANCIA DE ZONIFICACIÓN EMITIDA POR EL H.

AYUNTAMIENTO DE CULIACÁN, SINALOA.

178

ANEXO No.5 : DOCUMENTACIÓN DEL ESTUDIO DE EXPLORACIÓN MINERA

179

(5)

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1 Proyecto

Elaborar e insertar en este apartado un croquis (tamaño doble carta), donde se señalen las características de ubicación del proyecto, las localidades próximas, rasgos fisiográficos e hidrológicos sobresalientes y próximos, vías de comunicación y otras que permitan su fácil ubicación.

Localización del Lote Minero “Dos Hermanos”

(6)

I.1.1 Nombre del proyecto

Explotación y Cambio de Uso de Suelo del Lote Minero “Dos Hermanos”

I.1.2 Ubicación del proyecto

(Localidad, municipio o delegación y entidad federativa).

El lote minero se localiza en terrenos del Ejido Las Flechas, cerca del poblado Llano de la Palma, Sindicatura Las Tapias, en el Municipio de Culiacán, Sinaloa.

Ruta de Acceso al Lote Minero.- Partiendo de la ciudad de Culiacán, Sinaloa, por la carretera pavimentada (México 15), que comunica a la ciudad y puerto de Mazatlán, Sinaloa, en un recorrido de aproximadamente 40 Km, se llega a la localidad de El Salado, desde ahí se comunica por terracería hacia el Noreste llegando al poblado de “Santa Loreto”, en un recorrido de 7.5 Km, siguiendo con el mismo rumbo general Noreste a una distancia de 5 Km se llega al poblado de “Monte Verde”, después se recorren otros 6.5 Km con rumbo Norte – Noreste pasando por el poblado “Llano de la Palma” hasta llegar a la mojonera del Punto de Partida.

LOTE MINERO “DOS HERMANOS” SUPERFICIE TOTAL 116-00-00 Has. (Titulo de concesión minera No. 227918, expediente 095/12529)

Vértice Coordenadas UTM Coordenadas Geográficas

X Y Longitud Oeste W Latitud Norte N 0 287387 2727494 107° 06´ 02.49´´ 24° 38´ 49.41´´ 1 287387 2727504 107° 06´ 02.50´´ 24° 38´ 49.73´´ 2 287582 2727504 107° 05´ 55.57´´ 24° 38´ 49.83´´ 3 287582 2726704 107° 05´ 55.13´´ 24° 38´ 23.83´´ 4 286979 2726704 107° 06´ 16.57´´ 24° 38´ 23.55´´ 5 286980 2728203 107° 06´ 17.36´´ 24° 39´ 12.24´´ 6 288679 2728203 107° 05´ 16.96´´ 24° 39´ 13.08´´ 7 288679 2727803 107° 05´ 16.74´´ 24° 39´ 00.09´´ 8 287282 2727804 107° 06´ 06.40´´ 24° 38´ 59.42´´ 9 287282 2727504 107° 06´ 06.23´´ 24° 38´ 49.68´´ 10 287281 2727494 107° 06´ 06.24´´ 24° 38´ 49.36´´ 11 287087 2727494 107° 06´ 13.15´´ 24° 38´ 49.26´´ 12 287087 2727194 107° 06´ 12.99´´ 24° 38´ 39.51´´ 13 287387 2727194 107° 06´ 02.33´´ 24° 38´ 39.66´´

(7)

Líneas auxiliares: P.P.D. – P.P. “FELIPE I”, T-158612 (Liga topográfica aprobada) SW 29° 07´10” y 297.516 m.

P.P. “FELIPE I” T-158612 – A: NORTE Y 150 m.

LOTE MINERO “FELIPE I” SUPERFICIE 9-00-00 Has. (Titulo de concesión minera No. 158612)

Vertice

Coordenadas UTM Coordenadas Geográficas

X Y Longitud Oeste W Latitud Norte N 1 287387 2727504 107° 06´ 2.50´´ 24° 38´ 49.73´´ 13 287387 2727194 107° 06´ 2.33´´ 24° 38´ 39.66´´ 12 287087 2727194 107° 06´ 12.99´´ 24° 38´ 39.51´´ 11 287087 2727494 107° 06´ 13.15´´ 24° 38´ 49.26´´ 10 287281 2727494 107° 06´ 6.24´´ 24° 38´ 49.36´´ 0 287387 2727494 107° 06´ 2.49´´ 24° 38´ 49.41´´

Este lote minero “Felipe I”, se menciona en este estudio, en virtud de que parte de él, queda dentro del área del estudio de exploración que se llevó a cabo en aproximadamente 23-73-91 Has, y que mandó realizar la Empresa Compañía

Minera México Sinaloense, S.A. de C.V., por lo tanto se descuenta 3-00-00 Has

que se afectan y quedan únicamente para cambio de uso de suelo 20-73-91 Has. Para el proyecto que se presenta en el lote minero “Dos Hermanos”.

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 20-73-91 Has. (superficie que requiere el cambio de Uso de Suelo, de las 116 Has. que comprende el predio)

Vertice

X Y Longitud Oeste W Latitud Norte N 1 287387 2727504 107° 06´ 2.50´´ 24° 38´ 49.73´´ 2 287582 2727504 107° 05´ 55.57´´ 24° 38´ 49.83´´ 3 287582 2726704 107° 05´ 55.13´´ 24° 38´ 23.83´´ 4 287282 2726704 107° 06´ 5.79´´ 24° 38´ 23.69´´ 5 287282 2727194 107° 06´ 06.06´´ 24° 38´ 39.62´´ 6 287387 2727194 107° 06´ 2.33´´ 24° 38´ 39.66´´ 0 287387 2727494 107° 06´ 2.49´´ 24° 38´ 49.41´´

(8)

Ubicación de lotes mineros y la superficie a explotar en Dos “Hermanos” 20-73-91 Has, corresponden a la cuadrícula y se requiere del Cambio de Uso de Suelo.

Etapa I

Etapa II

10-00-96.5159 Has.

(9)

I.1.3 Tiempo de vida útil del proyecto

Acotarlo en años o meses.

• Duración total (incluye todas las etapas)

• En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación y señalar con precisión ¿qué etapa cubre el estudio que se presenta a evaluación?

La superficie total del Lote Minero “Dos Hermanos” es de 116-00-00 Has, dentro de esta superficie, se ubica el proyecto de explotación y Cambio de Uso de Suelo, y comprende 20-73-91 Has.

De acuerdo a los estudios de exploración que mando realizar la empresa Compañía

Minera México Sinaloense, S.A. de C.V., el potencial de yacimiento del lote minero

“Dos hermanos” representa un total de 9´984,120 toneladas métricas de roca de reserva probada de oxido de hierro (Fe), garantizando una explotación para 13 años. (Ver anexo V)

I.1.4 Presentación de la documentación legal: (Anexo II)

• De ser el caso, constancia de propiedad del predio.

 Copia del Acta Constitutiva de la Empresa Compañía Minera México

Sinaloense, S.A. de C.V.

 Copia del RFC de la Empresa Compañía Minera México Sinaloense, S.A. de

C.V

 Copia del Registro No. 3783 de la Empresa Compañía Minera México

Sinaloense, S.A. de C.V, ante la Camara Nacional de la Industria de

Transformación

 Copia de la Boleta de inscripción No. 75330 * 1 de la Empresa Compañía

Minera México Sinaloense, S.A. de C.V, EN EL Registro Público de la

Propiedad y del Comercio de Culiacán, Sinaloa.  Copia de la Constancia del Ejido Las Flechas

 Copia del Permiso de la Secretaría de Relaciones Exteriores  Titulo de concesión minera No. 227918, expediente 095/12529

 Informe Pericial del lote minero “Dos Hermanos”

 Copia de la Credencial de Elector de Imelda Inés Álvarez González  Copia del CURP de Imelda Inés Álvarez González

 Constancia de los representantes del ejido Las Flechas, donde otorgan poder amplio a Imelda Inés Álvarez González, para realizar trámites.

(10)

I.2 Promovente

1.2.1 Nombre o razón social

Para el caso de personas morales deberá incluir copia simple del acta constitutiva de la empresa y, en su caso, copia simple del acta de modificaciones a estatutos más reciente.

Compañía Minera México Sinaloense, S.A. de C.V.

1.2.2 Registro Federal de Contribuyentes del promoverte

1.2.3 Nombre y cargo del representante legal

(Anexar copia certificada del poder respectivo en su caso).

Compañía Minera México Sinaloense, S.A. de C.V.

1.2.4 Dirección del promovente o de su representante legal para recibir u oir notificaciones

(Calle, número exterior, número interior o número de despacho, o bien, lugar o rasgo geográfico de referencia en caso de carecer de dirección postal. Colonia o barrio, código postal, municipio o delegación, entidad federativa, teléfonos (incluir la clave actualizada de larga distancia).

Indique el fax y correo electrónico a través de los cuales acepta recibir comunicados oficiales por parte de la DGIRA.

1.3 Responsable de la elaboración del estudio de impacto ambiental 1.3.1 Nombre o razón social

Servicios Proyectos y Construcción GUACUSANI, S.A. de C.V.

1.3.2 Registro Federal de Contribuyentes o CURP

1.3.3 Nombre del responsable técnico del estudio

Registro Federal de Contribuyentes o CURP. Número de Cédula Profesional.

1.3.4 Dirección del responable técnico del estudio

Calle y número exterior, número interior o número de despacho, o bien, lugar o rasgo geográfico de referencia en caso de carecer de dirección postal. Colonia o barrio, código postal, municipio o delegación, entidad federativa, teléfonos (incluir la clave actualizada de larga distancia), fax y correo eléctrónico.

(11)

II. DESCRIPCIÓN DEL PROYECTO

II.1 Información general del proyecto

El Lote Minero “Dos Hermanos”, cuenta con el Titulo No. 227918 y tiene con una superficie de 116-00-00 Has, está ubicado en la ampliación del Ejido Las Flechas, Sindicatura Las tapias, Culiacán, Sinaloa, abarcando el cerro La Pedrera, y está distante aproximadamente a 1,700 m del poblado Llano de la Palma.

“Dos hermanos” representa un total de 9´884,120 toneladas métricas de roca de reserva probada de oxido de hierro (Fe), garantizando una explotación para 13 años. Por lo que se pretende nuevamente explotar este predio.

Existen antecedentes de explotación de yacimientos de esta zona, Tanto el lote minero “Dos Hermanos, como el Lote minero FELIPE I – San José, colindante, se explotaron con anterioridad por Altos Hornos de México, S.A. (AHMSA), de 1970 a 1981. El yacimiento de fierro de Los Vasitos, es considerado como el que tiene el potencial más grande en el estado, se encuentra localizado cerca de la Población Las Tapias. Este yacimiento también estuvo en explotación durante varios años por la compañía Altos Hornos de México, S.A. quienes realizaron un programa de exploración por barrenación cubicando cerca de 20 millones de toneladas.

La producción del fierro en el estado proviene exclusivamente de dos minas; en el lapso de 1970 a 1981, corresponden al yacimiento de Los Vasitos, localizado en el municipio de Culiacán; a partir la 1970 a 1976 se explotó a muy poca escala con un promedio de 2,000 ton anuales, incrementándose notablemente de 1977 a 1981, cuando se alcanzaron volúmenes de la producción anual de 3,400 toneladas. Este mineral se enviaba a la Planta Siderúrgica de Monclova en el estado de Coahuila. El yacimiento actualmente no se está explotando. La explotación que se realizó fue a tajo abierto utilizando maquinaria pesada, el material posteriormente era retirado del lugar a una Planta trituradora y de esta a una banda sinfín imantada para la separación del material de oxido ferroso.

II.1.1 Naturaleza del proyecto

En esta sección se caracterizará técnica y ambientalmente el proyecto que se pretende realizar, destacando sus principales atributos, identificando los elementos ambientales que pueden ser integrados o aprovechados en su desarrollo y describiendo el grado de sustentabilidad que se pretende alcanzar cuando el proyecto logre el nivel de aprovechamiento óptimo de su capacidad instalada.

Señalar si el proyecto corresponde a una obra o actividad nueva, una ampliación, modificación, substitución, o rehabilitación de la infraestructura existente, indicando si las actividades a desarrollarse son de exploración, explotación o beneficio.

Indicar el o los tipos o sistemas de exploración, explotación o beneficio y cuales son los minerales involucrados, así como la finalidad principal del proyecto y los efectos benéficos que se obtendrán.

La superficie total del Lote Minero “Dos Hermanos” objeto del presente estudio es de

116.00 Has, dentro de esta superficie, se proyecta explotar solo 5 afloramientos, los

cuales para su explotación y Cambio de Uso de Suelo se requiere que en su conjunto ocupen solo 20-73-91 Has, lo que corresponde al 23.62%.

(12)

Actividad Superficie requerida M2 Superficie Concesionada Has. Tajo 156,786 116-00-00 Tepetateras 40,000 Plantas Trituradoras 500 Campamento 60 Almacén 9 Fosa septica 36 Camino 10,000 Total 207,391 20-73-91

Los estudios de exploración que mando realizar la empresa Compañía Minera

México Sinaloense, S.A. de C.V., cubrieron una superficie de aproximadamente

23-73-91 Has, pero dentro de este estudio, queda dentro parte del lote minero “Felipe I” afectando 3-00-00 Has, mismas que se descuentan quedando efectivas 20-73-91 Has para el lote minero “Dos Hermanos” como se puede apreciar en el plano anexo VI. El potencial de yacimiento del lote minero “Dos hermanos” representa un total de 9´884,120 toneladas métricas de roca de reserva probada de oxido de hierro (Fe), garantizando una explotación para 13 años. (Ver anexo V)

El proyecto consiste en la extracción 9´884,120 toneladas métricas de roca de mineral (Fe) a cielo abierto. Se ha determinado que la solicitud del Cambio de uso de Suelo se realice en dos etapas, iniciando en el año 2006 con 10-00-96.5159 Has para la primera etapa, como se contempla en el Estudio Técnico Justificativo que se adjunta a esta Manifestación de Impacto Ambiental; Para las otras 10-72-94.4841 Has, se contempla realizar el trámite en el año 2010, cuando la empresa esté operando la mina y determine su viabilidad.

En base a los resultados de la investigación minera, se tiene proyectado iniciar con un número de 5 tajos en cinco áreas de afloramiento identificadas, la explotación del proyecto se realizará a tajo o cielo abierto.

Afloramiento o´ Tajo No. Longitud Superficial M Espesor Superficial M Magnetometría Peso específico Factor de Corrección % Recurso en TON Longitud M Espesor M Profundidad M Indicado Medido 1 10 6 80 60 50 5.1 40 489,600 2 80 15 160 70 50 5.1 40 1,142,400 3 90 40 180 100 60 5.1 40 2,203,200 4 140 75 190 120 70 5.1 40 3,255,840 2,279,088 5 15 10 70 50 60 5.1 40 514,080 subtotal 7,605,120 2,279,000 TOTAL 9,884,120

(13)

A continuación se presentan los cuadros de construcción correspondientes a la primera y la segunda etapa, que se han considerado para la solicitud del Cambio de Uso de Suelo de Forestal a Minero..

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 10-00-96.5159 Has. PARA SOLICITUD DEL CAMBIO DE USO DE SUELO

PRIMERA ETAPA (Año 2006)

Vertice

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 10-72-94.4841 Has.

Para solicitud del cambio de uso de suelo Segunda Etapa (Año 2010) Vertice

X Y Longitud Oeste W Latitud Norte N 4 289532 2726849 107° 04´ 45.89´´ 24° 38´ 29.52´´ 7 289532 2726704 107° 04´ 45.81´´ 24° 38´ 24.81´´ 8 287582 2726704 107° 05´ 55.13´´ 24° 38´ 23.83´´ 3 287582 2726849 107° 05´ 55.21´´ 24° 38´ 28.55´´

Dentro del ámbito de las actividades extractivas, el aprovechar los recursos minerales presentes de manera eficaz es primordial, es así que considerando la tecnología usada actualmente para el beneficio de minerales se hacen accesibles recursos que antes no era factible explotar, en el caso del lote minero “Dos Hermanos”, se tienen identificadas reservas por 9´884,120 toneladas métricas, que actualmente no están siendo aprovechadas.

A grandes rasgos la minería puede clasificarse considerando sus actividades extractivas, en minería subterránea y a cielo abierto, el proyecto Lote Minero “Dos Hermanos” pretende explotar los recursos minerales existentes, mediante una explotación a cielo abierto (Tajo), es decir los trabajos de extracción se harán en la superficie, exponiendo el yacimiento mineral, para su extracción y trituración posterior.

(14)

Específicamente el proyecto pretende explotar minerales (Fe), aproximadamente

9´884,120 toneladas métricas de roca, las cuales, serán trituradas en las

instalaciones actuales de molienda que dejó la empresa Altos Hornos de México, S.A. (AHMSA), y que rehabilitó la empresa Compañía Minera México Sinaloense,

S.A. de C.V. con capacidad de 800 Toneladas diarias, esto es importante ya que se

aprovechara un recurso que ya se tenía, aprovechando de manera más eficiente las instalaciones actuales con las que cuenta la unidad minera. Además se instalarán otras cuatro máquinas trituradoras portátiles con capacidad de 170 Toneladas diarias, estas, se ubicarán en los lotes de los afloramientos estudiados (lotes:1,2,3,4 y 5) como se pueden apreciar en el plano de geología a detalle ( anexo VI).

La explotación del mineral se hará a cielo abierto, utilizando maquinaria pesada, posteriormente con camiones de volteo, el mineral será retirado del lugar a una Planta trituradora existente dentro de la superficie concesionada “Dos Hermanos”, y a las cuatro máquinas trituradoras portátiles, una vez triturado el material se pasa a una banda sinfín imantada para separación del material de oxido ferroso; por último, el material con contenido de oxido ferroso (Fe) se separará y se enviará al puerto de Topolobampo para embarcarlo con destino final a la Republica Socialista (China). El material estéril se utilizará en la rehabilitación y mantenimiento de caminos y el sobrante se apilará en áreas específicas denominadas tepetateras, la superficie requerida para el depósito de este material será de aproximadamente 4.0 Hectáreas.

II.1.2 Selección del sitio

Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio. Ofrecer un análisis comparativo de otras alternativas estudiadas.

El sitio se selecciono tomando en cuenta la información recabada sobre las reservas minerales en el área, al tomar en cuenta los siguientes criterios:

1) El potencial del yacimiento probado.

2) El uso propuesto en el sitio de ubicación de la explotación, al que se denomino “Dos Hermanos” contando con Titulo de concesión minera No. 227918, expediente 095/12529.

3) La cercanía con las instalaciones actuales (Área de Molienda), lo cual permite aprovechar la infraestructura ya existente.

4) La explotación de esta zona, se llevó a cabo durante el año 1970 a 1981 por la empresa Altos Hornos de México, para lo cual en su tiempo, se construyeron caminos de acceso, mismos que por desuso ocasionó en gran parte de ellos el brote de vegetación secundaria, por lo que es factible su rehabilitación minimizando las afectaciones ambientales al contarse con la infraestructura necesaria para el aprovechamiento.

(15)

5) El costo de las operaciones lo que hace factible la inversión.

6) El acceso al Proyecto Minero se realiza a través de la Carretera Internacional Federal No. 15, hasta el entronque a un camino de terrecería existente que comunica con el poblado de La Palma, cruzando varios poblados, La Higuera, Los Brasiles, El Aguaje, Monte Verde y llega a Llano de La Palma, existiendo a partir de de este un acceso por un camino al del sitio del proyecto. También se puede acceder a partir del Poblado El Salado, Santa Loreto, Monte Verde y llega a Llano de La Palma.

Los factores anteriores condujeron a la selección del sitio y la compatibilidad de este con la actividad minera que se pretende desarrollar.

(16)

II.1.3 Ubicación física del proyecto y planos de localización

a) Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales (incluyendo las de las obras y/o actividades asociadas y de apoyo, incluso éstas últimas, cuando se pretenda realizarlas fuera del área del predio del proyecto) y colindancias del o de los sitios donde será desarrollado el proyecto, identificar el(los) estado(s), municipio(s) y la(s) localidad(es) y describir el acceso al sitio.

Agregar para cada poligonal un recuadro en el cual se detallen las coordenadas de cada vértice del polígono o los puntos de inflexión del trazo. Las coordenadas preferentemente serán geográficas, debiendo identificar hasta centésimas de segundo, pero podrán manejarse coordenadas UTM en aquellos proyectos cuyas pequeñas dimensiones dificulten apreciar la diferencia entre vértices próximos.

Para proyectos que se pretendan desarrollar dentro de algún poblado o ciudad, indicar los siguientes datos: calle y número, colonia y localidad.

b) Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio, a la misma escala que el mapa de vegetación que se solicitará en la sección IV.2.2 inciso A.

En esta Ortofoto, se observa las poligonales de los lotes mineros “Dos Hermanos”, “Felipe I” y de la superficie que se está solicitando para el cambio de uso del suelo 20-73-91 Has. y el estado que guarda la zona del proyecto, donde se aprecian las áreas que fueron abiertas al cultivo de temporal, caminos de acceso y la actividad minera que se estuvo explotando años anteriores, por la empresa Altos Hornos de México; también se visualiza el área enmarcada con línea roja correspondiente a la superficie de 8.96 Has, que cuenta con vegetación y que

Lote Minero Dos Hermanos

Felipe I

Lote San José

Lote Las Álvarez

7 6 5 4 3 2 1 8 9 11 10 0 12 13

(17)

consideradas en la primera etapa de la solicitud del cambio de uso de suelo, no cuentan con vegetación.

LOTE MINERO “DOS HERMANOS” SUPERFICIE TOTAL 116-00-00 Has. (Titulo de concesión minera No. 227918, expediente 095/12529)

Vertice Coordenadas UTM Coordenadas Geográficas

X Y Longitud Oeste W Latitud Norte N 0 287387 2727494 107° 06´ 02.49´´ 24° 38´ 49.41´´ 1 287387 2727504 107° 06´ 02.50´´ 24° 38´ 49.73´´ 2 287582 2727504 107° 05´ 55.57´´ 24° 38´ 49.83´´ 3 287582 2726704 107° 05´ 55.13´´ 24° 38´ 23.83´´ 4 286979 2726704 107° 06´ 16.57´´ 24° 38´ 23.55´´ 5 286980 2728203 107° 06´ 17.36´´ 24° 39´ 12.24´´ 6 288679 2728203 107° 05´ 16.96´´ 24° 39´ 13.08´´ 7 288679 2727803 107° 05´ 16.74´´ 24° 39´ 00.09´´ 8 287282 2727804 107° 06´ 06.40´´ 24° 38´ 59.42´´ 9 287282 2727504 107° 06´ 06.23´´ 24° 38´ 49.68´´ 10 287281 2727494 107° 06´ 06.24´´ 24° 38´ 49.36´´ 11 287087 2727494 107° 06´ 13.15´´ 24° 38´ 49.26´´ 12 287087 2727194 107° 06´ 12.99´´ 24° 38´ 39.51´´ 13 287387 2727194 107° 06´ 02.33´´ 24° 38´ 39.66´´

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 20-73-91 Has. (superficie que se requiere para este estudio, de las 116 Has. que comprende el predio)

PARA EXPLOTACIÓN Y CAMBIO DE USO DE SUELO

Vertice

(18)

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 10-00-96.5159 Has. PARA SOLICITUD DEL CAMBIO DE USO DE SUELO

PRIMERA ETAPA (Año 2006)

Vertice

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 10-72-94.4841 Has.

Para solicitud del cambio de uso de suelo Segunda Etapa (Año 2010) Vertice

X Y Longitud Oeste W Latitud Norte N 4 289532 2726849 107° 04´ 45.89´´ 24° 38´ 29.52´´ 7 289532 2726704 107° 04´ 45.81´´ 24° 38´ 24.81´´ 8 287582 2726704 107° 05´ 55.13´´ 24° 38´ 23.83´´ 3 287582 2726849 107° 05´ 55.21´´ 24° 38´ 28.55´´

II.1.4 Inversión requerida

a) Reportar el importe total del capital total requerido (inversión + gasto de operación), para el proyecto.

En este aspecto es importante señalar que el proyecto Lote Minero “Dos Hermanos”, pretende explotar aproximadamente 9´884,120 toneladas métricas de roca, en una ubicación que permite que en la explotación, se utilicen los equipos de molienda existentes con los que ya cuenta la empresa, por tal motivo, el costo total de la explotación, incluyendo la infraestructura faltante y las medidas de prevención y mitigación es de aproximadamente $ 25,947,000.00 equivalentes a 2,380,458.71 de dólares estadounidenses.

b) Precisar el período de recuperación del capital, justificándolo con la memoria de cálculo respectiva.

En base al actual comportamiento de los minerales en el mercado nacional e internacional, mismo que tiende a la alza, así como de las necesidades de abastecimiento de FIERRO (Fe) ya comprometidas con la República de China, se considera tenga la empresa un período de recuperación del capital en cuatro (4) años de operación continua.

(19)

c) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.

La empresa destinará anualmente recursos para la forestación con especies regionales en zonas colindantes al proyecto y que presenten problemas de escasa vegetación, así como para el monitoreo y caracterización de emisiones contaminantes a la atmósfera como lo son las partículas suspendidas totales y el ruido, destinará a su vez recursos para el control de residuos domésticos en la zona de estudio y poblados circundantes, puesto que al carecer la zona del servicio de recolección domiciliaria y disposición en sitios autorizados, es común ver tiraderos a cielo abierto.

La suma que puede ser invertida en la aplicación de las medidas anteriormente citadas asciende a los 120,000 pesos anuales

II.1.5 Dimensiones del proyecto

Especifique la superficie total requerida para el proyecto, el área total aquí solicitada no se refiere a la correspondiente al lote minero, a menos que el proyecto lo abarque en su totalidad, desglosarla de la siguiente manera:

a) Superficie total del polígono o polígonos del proyecto (en m2).

El Lote Minero “Dos Hermanos”, cuenta con el Titulo No. 227918 y tiene con una superficie de 116-00-00 Has, está ubicado en la ampliación del Ejido Las Flechas, Sindicatura Las tapias, Culiacán, Sinaloa, abarcando el cerro La Pedrera, y está distante aproximadamente a 1,700 m del poblado Llano de la Palma.

Los estudios de exploración que mando realizar la empresa Compañía Minera

México Sinaloense, S.A. de C.V., cubrieron una superficie de aproximadamente

23-73-91 Has, pero dentro de este estudio, queda parte del lote minero “Felipe I” afectando una superficie de 3-00-00 Has, mismas que se descuentan quedando efectivas 20-73-91 Has para el lote minero “Dos Hermanos” como se puede apreciar en el plano anexo. El potencial de yacimiento del lote minero “Dos hermanos” representa un total de 9´884,120 toneladas métricas de roca de reserva probada de oxido de hierro (Fe), garantizando una explotación para 13 años. (Ver anexo V)

NÚMERO DE CONCESIÓN AGENCIA GENERAL DE MINAS LOTE SUPERFICIEEN HECTÁREAS Concesionadas Requeridas para el

Proyecto

227918 Culiacán Dos Hermanos 116 20.74

b) Superficie a afectar (en m2) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, bosque, matorral, etc.). Indicar, para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.

(20)

AREA SUPERFICIE M2 Ha Concesionada 1,160,000 116 Del Proyecto 207,391 20.74 De influencia 1,500,000 150 A impactar 207,391 20.74

Distribución de superficies y/o uso de suelo del área de influencia:

AREA

SUPERFICIE

M2 Ha

Con vegetación nativa y uso pecuario

1’400,000 140.00

Uso agrícola 100,000 10.00

Infraestructura caminera 0.00 0.00

Causes y cuerpos de agua 0.00 0.00

T o t a l 1’500,000 150.00

c) Superficie (en m2) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total del proyecto.

De la superficie total de 116 Ha, se van a explotar 20-73-91 Has que corresponden al 17.87% de la superficie total concesionada.

II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias

Se recomienda describir el uso actual de suelo y/o de los cuerpos de agua en el sitio seleccionado, detallando las actividades que se lleven a cabo en dicho sitio y en sus colindancias. A manera de ejemplo se presentan las siguientes clasificaciones de uso de suelo y de los cuerpos de agua:

• Usos de suelo: agrícola, pecuario, forestal, asentamientos humanos, industrial, turismo, minería, Área Natural Protegida, corredor natural, sin uso evidente, etc.

El Lote Minero “Dos Hermanos”, cuenta con el Titulo de Concesión Minera No.

227918 y tiene con una superficie de 116-00-00 Has, está ubicado en la ampliación

del Ejido Las Flechas, Sindicatura Las tapias, Culiacán, Sinaloa, abarcando el cerro La Pedrera, y está distante aproximadamente a 1,700 m del poblado Llano de la Palma.

“Dos hermanos” representa un total de 9´884,120 toneladas métricas de roca de reserva probada de oxido de hierro (Fe), garantizando una explotación para 13 años. Por lo que se pretende nuevamente explotar este predio.

(21)

Existen antecedentes de explotación de yacimientos de esta zona, Tanto el lote minero “Dos Hermanos”, como el Lote minero FELIPE I colindante, se explotaron con anterioridad por Altos Hornos de México, S.A. (AHMSA), de 1970 a 1981. El yacimiento de fierro de Los Vasitos, es considerado como el que tiene el potencial más grande en el estado, se encuentra localizado cerca de la Población Las Tapias. Este yacimiento también estuvo en explotación durante varios años por la compañía Altos Hornos de México, S.A. quienes realizaron un programa de exploración por barrenación cubicando cerca de 20 millones de toneladas.

El uso del suelo de la zona de establecimiento del proyecto y el área circundante al mismo es de tipo forestal (selva baja caducifolia) y pecuario a muy baja escala debido a lo escabroso de la topografía y la escasa población existente. Hay intentos de agricultura de temporal que fracasan por lo pobre del suelo.

El área que ocupará el proyecto se ubica en terrenos cuya principal actividad económica es la cría de ganado vacuno. Además, los integrantes del ejido realizan, en algunos sitios fuera del área de interés, la siembra de pequeñas parcelas de temporal. Para la realización de este proyecto se requiere solicitar el cambio de uso de suelo de forestal a minero de la superficie de 20-73-91 Has. ( Anexo IV constancia de zonificación emitida por el H. Ayuntamiento de Culiacán).

LOTE MINERO “DOS HERMANOS” SUPERFICIE DEL PROYECTO 20-73-91 Has. Vertice

• Usos de los cuerpos de agua: abastecimiento público, recreación, pesca y acuicultura, conservación de la vida acuática, industrial, agrícola, pecuario, navegación, transporte de desechos, generación de energía eléctrica, control de inundaciones, etc.

No se identifican cuerpos de aguas cercanos al proyecto.

En caso de que para la realización del proyecto se requiera el cambio de uso de suelo de áreas forestales así como de selvas o de zonas áridas, de conformidad con el artículo 28 fracción VII de la Ley General del Equilibrio Ecológico y la Protección al Ambiente y los artículos 5° inciso O, y artículo 14 de su Reglamento en Materia de Evaluación del Impacto Ambiental, se recomienda manifestarlo en este apartado(1).

(22)

Para la realización de este proyecto se requiere del cambio de uso de suelo de áreas forestales a minero, de una superficie de 20-73-91 Has., de conformidad con el artículo 28 fracción VII de la LEGEEPA y loa Artículos 5º inciso O, y el

(23)

lo que se manifiesta en este apartado de acuerdo a la información sombreada

de la Guía para la presentación de la Manifestación de Impacto Ambiental en

materia de cambio de uso de suelo o proyectos agropecuarios.

La zona de estudio se ubica influenciada por 3 tipos de vegetación, selva caducifolia, selva espinosa y matorral xerófilo, para el desarrollo del proyecto efectivamente será necesario el cambio de uso de suelo de forestal a minero, por lo cual actualmente se está anexando el estudio técnico justificativo para solicitar la autorización de dicho cambio de uso de suelo.

De acuerdo al programa de explotación, las actividades de preparación incluyen: campamento, infraestructura auxiliar, depósitos de mineral, depósito de materia inerte. NÚMERO DE CONCESIÓN AGENCIA GENERAL DE MINAS LOTE SUPERFICIEEN HECTÁREAS Concesionadas Requeridas para

el Proyecto

227918 Culiacán Dos Hermanos 116 20.74

La distribución de superficies donde queda ubicado el proyecto, es como sigue: AREA SUPERFICIE M2 Ha Concesionada 1,160,000 116 Del Proyecto 207,391 20.74 De influencia 1,500,000 150 A impactar 207,391 20.74

Distribución de superficies y/o uso de suelo del área de influencia:

AREA

SUPERFICIE

M2 Ha

Con vegetación nativa y uso pecuario 1’400,000 140.00

Uso agrícola 100,000 10.00

Infraestructura caminera 0.00

Causes y cuerpos de agua 0.00

T o t a l 1’500,000 150.00

Se hace hincapié en que los trabajos en las superficies por impactar incluyen: la instalación de infraestructura de apoyo, formación de terraplenes para

(24)

almacenamiento de mineral, áreas que al término del proyecto serán restituidas a su condición original.

UBICACIÓN FISICA DEL PROYECTO Y PLANOS DE LOCALIZACIÓN: a) Plano Topográfico actualizado

b) Plano de conjunto del proyecto con la distribución total y la cuantificación de las superficies para llevar a cabo el Cambio de Uso de Suelo donde se indican las superficies.

DIMENSIONES DEL PROYECTO:

Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:

a) Superficie total del predio: 1,160,000 m² b) Superficie a afectar: 207,391 m²

c) Superficie para obras permanentes: 207,391 m²

d) Clasificación de superficie para proyectos que requieran cambio de uso de suelo:

AREA

SUPERFICIE

M2 Ha

Con vegetación nativa y uso pecuario 1’400,000 140.00

Uso agrícola 100,000 10.00

T o t a l 1’500,000 150.00

PROGRAMA GENERAL DE TRABAJO:

La vida útil del Proyecto, esta considerada en 13 (trece) años, teniendo como primera etapa un período de 3 (tres) años sujeta al volumen de reservas de mineral, a los costos de operación y a la fluctuación de los precios internacionales.

1. Selección del sitio: El sitio se selecciono tomando en cuenta la información recabada sobre las reservas minerales en el área, al tomar en cuenta los siguientes criterios: El potencial del yacimiento probado, se cuenta con Titulo de concesión minera, la cercanía con las instalaciones actuales (Área de Molienda), la explotación de esta zona, se llevó a cabo durante el año 1970 a 1981 por la empresa Altos Hornos

(25)

de México, el costo de las operaciones hace factible la inversión y fácil acceso al Proyecto Minero

2. Remoción de la cubierta vegetal: Solamente se removerá la vegetación natural que se encuentra exclusivamente en las zonas donde se establecerá la infraestructura y áreas utilizadas para el beneficio y el almacenamiento de material, para que una vez que concluya el proyecto esas áreas regresarlas a su condición original.

3. Remoción de suelo: Se removerán aproximadamente 20 a 30 cm de suelo y este se almacenará en el depósito asignado para este propósito.

4. Formación de terraplenes: Debido a las características topográficas del área del proyecto, es necesario la formación de terraplenes, para lo cual se utilizará el tepetate producto de la explotación, así como el material de los cortes de talud.

5. Acarreo de materiales: Esta actividad se realizará solamente por los caminos construidos para este fin, con objeto de evitar daños a la vegetación natural que no será removida.

6. Extracción de mineral: Esta actividad será desarrollada con equipo especial, y con sistemas convencionales.

ESTUDIOS DE CAMPO Y GABINETE: Diagnóstico de deterioro.

Con el propósito de diagnosticar el grado de deterioro presente y el riesgo que se corre de incrementarlo al realizar las actividades forestales, mineras y/o agropecuarias sobre los terrenos del proyecto, se optó por evaluar ciertas características ecológicas de las áreas con vegetación natural o que no han sido utilizadas para la agricultura y que pueden ser útiles para obtener un indicador que nos sirva como guía en la toma de decisiones para el tratamiento que se pretende dar, así como la elaboración de restricciones y su aplicación, con el fin de evitar o disminuir el impacto ambiental sobre el ecosistema en las áreas con vegetación natural.

Para llevar acabo lo anterior se utilizó la metodología propuesta por la FAO para clasificar el nivel de degradación en subcuencas y microcuencas, misma que considera ocho índices de deterioro calificados en una escala de cero a cinco, y parte de la información ecológica del área del proyecto. El valor de cada variable involucrada se clasificó de acuerdo a la tabla presentada por Carmona (1985).

(26)

a) Calificación de la pendiente del terreno (CPE).

Para la calificación de esta característica del terreno, se reagrupó la información obtenida en el área del proyecto dentro de 6 rangos con valores correspondientes del 0 al 5, los cuales maneja el método de calificación de la FAO modificado por Carmona (1985).

Cuadro: Calificación de pendiente por rangos porcentuales.

PENDIENTE DEFINICIÓN CALIFICACIÓN

0 Plano 0 1-10 Relativamente Plano 1 11-20 Medio 2 21-40 Fuerte 3 41-60 Escarpado 4 >60 Muy Escarpado 5

La figura siguiente muestra el área que representa la calificación de pendiente en el área.

Distribución de la calificación de pendiente en el área

De acuerdo a la calificación utilizada, la mayor parte de la superficie del área se encuentra dentro de una condición de pendiente de media, además de áreas con pendiente de calificación relativamente plana, por lo que la evaluación de este factor contempla valores moderados que repercuten en el índice de deterioro, en lo que a riesgo se refiere. Sin embargo el análisis no es completo sin la evaluación de otras variables como se explica a continuación.

0.00 0.00 20.74 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00 P lano R el . P lano Medio Fuer te E s c ar pado Muy es c ar pado

(27)

Para definir los valores de erodabilidad del suelo, se consideran cinco variables que son: textura del suelo, compactación del mismo, profundidad de la capa de materia orgánica, pendiente del terreno y material predominante del sitio. DEFINICIÓN CALIFICACIÓN Muy estable 0 Estable 1 Poco estable 2 Inestable 3 Muy inestable 4 Extrem. Inestable 5

Definición de la calificación de erodabilidad del suelo.

La figura siguiente muestra los resultados obtenidos sobre la calificación de la erodabilidad del suelo para el área de estudio.

Distribución de superficie por calificación de erodabilidad

El suelo del área del proyecto según la calificación dada, presenta una pendiente plana, lo que influye para tener un nivel de erodabilidad estable, además la densidad de vegetación reduce el grado de erosión, presentándose únicamente erosión laminar insignificante.

c) Calificación de erosión laminar (CEL), erosión crítica (CEC) y erosión antropogénica (CEA).

Los valores codificados de la erosión durante la toma de datos de campo comprendieron rangos de 10 en 10 en porcentaje. Para calificar en base a los valores de la FAO los datos se agruparon en 5 rangos:

0.00 20.74 0.00 _0.00 _0.00 _0.00 0.00 5.00 10.00 15.00 20.00 25.00 Mu y e st a b le Est a b le Po co e st a b le In e st a b le Mu y in e st a b le Est re m. In e st a b le

(28)

INTENSIDAD % DEFINICIÓN CALIFICACIÓN 0 Insignificante 0 1-10 Poca 1 11-20 Moderada 2 21-40 Severa 3 41-60 Muy severa 4 >60 Extrema 5

Calificación de erosión laminar, crítica y antropogénica.

Distribución de superficie por calificación de erosión laminar.

La erosión laminar aunque no presenta una etapa avanzada de desarrollo, por las características de pendiente, tipo de suelo y cobertura vegetal, sí es

susceptible de presentarse de forma insignificante, como lo muestra la gráfica.

Distribución del área por calificación de erosión crítica

La erosión crítica se tomó como equivalente de la erosión en cárcavas la cual 0.00 20.74 0.00 _0.00 _0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00 In si g n if ica n te Po ca M o d e ra d a Se ve ra M u y se rv e ra Ex tre m a 20.74 0.00 0.00 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00 In si g n if ica n te Po ca Mo d e ra d a Se ve ra Mu y se rve ra Ext re ma

(29)

avanzada de la degradación de un terreno. Como se puede observar en la gráfica correspondiente el 100% del área carece de la presencia avanzada de este tipo de daño siendo nula la presencia de erosión más fuerte

Calificación de la erosión antropogénica

La erosión antropógenica está relacionada proporcionalmente con los dos tipos anteriores de erosión. La magnitud de su presencia es nula debido a que es un área con poca presencia del hombre como agente perturbador. Como se observa en la gráfica este tipo de erosión se presenta como insignificante.

d) Calificación de uso agrícola más pecuario (CAP).

En la toma de información de campo se obtuvieron datos de cada tipo de uso de suelo para calificar el grado de uso agrícola y pecuario de cada sitio. La suma de los valores de las dos características se utilizó para la calificación de los tipos de uso de acuerdo con la metodología de la FAO (1985). Las equivalencias resultaron de la siguiente manera:

VALOR DE UA+UP DEFINICIÓN CALIFICACIÓN

0 Nada 0

1 Poco 1

2 Moderado 2

3 Intenso 3

4 o´5 Muy intenso 4 o´5

6 Extremo 6

Cuadro: Calificación de uso agrícola y pecuario para valores resultantes de la suma de los dos tipos de uso.

20.74 0.00 0.00 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00 In si g n if ica n te Po ca M o d e ra d a Se ve ra M u y se rv e ra Ex tre m a

(30)

Calificación de uso agrícola y pecuario.

La totalidad del área de estudio tiene uso pecuario en un nivel imperceptible. e) Calificación de arrastre de sedimentos (CSE).

El valor de esta variable se calculó a partir de los datos de los 4 diferentes tipos de erosión involucrados en la determinación del nivel de deterioro. La fórmula para el cálculo de sedimentación es la siguiente:

CSE= CE+CEL+CEC+CEA

4

Donde:

CSE Calificación de sedimentación CE Calificación de erodabilidad

CEL Calificación de erosión laminar CEC Calificación de erosión crítica

CEA Calificación de erosión antropogénica.

El resultado siempre se ubicará dentro del rango de 0 a 5 de la escala de la FAO (Cuadro siguiente)

DEFINICIÓN CALIFICACIÓN Insignificante 0 Ligero 1 Medio 2 Severo 3 Muy severo 4 Extremo 5

Cuadro: Calificación de arrastre de sedimentación según su grado de intensidad. 0.00 20.74 0.00 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00

Nada Poco Moderado Int enso Muy int enso

(31)

Distribución del área por calificación de sedimentación.

La figura presenta la gráfica de calificación en el arrastre de sedimentos. El área ocupada por sedimentación insignificante corresponde al 100%, por lo que la pérdida de suelo en la mayor parte del área se considera nula. Esto se debe principalmente al hecho de que toda el área presenta pendiente plana, y como se menciona en otras gráficas la densidad de la vegetación reduce el arrastre de sedimentos.

f) Calificación de daños a la infraestructura.

La variable que valora el daño de la infraestructura (Di) se analizó con la información de campo, teniendo los siguientes valores:

VALOR DEFINICION 1 Sin infraestructura 2 Nada 3 Poco 4 Moderado 5 Alto 6 Severo 7 Muy severo

Esta codificación se arregló de tal manera que permitiera su calificación utilizando la escala de la FAO (Cuadro siguiente).

VALOR DEL D.I. DEFINICIÓN CALIFICACIÓN

1 ó 2 Nada 0 3 Poco 1 4 Moderado 2 5 Severo 3 6 Muy severo 4 7 Extremo 5

Cuadro: Calificación del daño a la infraestructura según su intensidad 0.00 20.74 0.00 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00 In si g n if ica n te L ig e ro Me d io Se ve ro Mu y se ve ro Ext re mo

(32)

Calificación por daños a la infraestructura.

Los daños a la infraestructura no representan un problema dentro del área, ya que el área de estudio no cuenta actualmente con este tipo de infraestructura, ya que el objetivo del proyecto es la apertura de un camino de acceso en el cual se tomarán todas las medidas para disminuir al máximo el impacto ambiental posible, ya que se respetarán las normas establecidas por la Secretaria de Comunicaciones y Transportes, y prácticamente se desarrollará sobre un pendiente plana abajo del 4%.

g) Determinación del índice de deterioro para el área (ID).

Después de calificar las ocho variables ecológicas obtenidas, se procedió a sumar todos los valores resultantes como lo muestra la fórmula:

ID= CPE+CE+CEL+CEC+CEA+CAP+CSE+CDI Donde:

ID Índice de deterioro

CPE Calificación de pendiente del terreno CE Calificación de erodabilidad del suelo CEL Calificación de erosión laminar

CEC Calificación de erosión crítica

CEA Calificación de erosión antropogénica CAP Calificación de uso agrícola más pecuario

CSE Calificación de sedimentación

CDI Calificación de daños a la infraestructura

0.00 20.74 0.00 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00

(33)

En el cuadro siguiente se presenta la evaluación principal de cada condición así como sus índices de deterioro respectivos. Las áreas se definieron de acuerdo al nivel de degradación en el que se incluye la puntuación de deterioro propuesta por la FAO.

El área correspondiente a cada nivel de deterioro se calculó dentro del área de estudio, conforme al cuadro :

PUNTUACIÓN ID AREA(ha) AREA%

0-7 Natural 20.74 ₁₀₀

8-15 Poco e incipiente _0.00 _0.00

16-20 Moderado _0.00 _0.00

21-25 Alto _0.00 _0.00

>25 Crítico _0.00 _0.00

Cuadro: Área del proyecto por nivel de deterioro

Distribución del área por nivel de deterioro en el predio.

Como se puede observar, toda el área se encuentra en niveles de natural, lo anterior revela un estado insignificante de degradación. El suelo a pesar de que es predominante de textura media la erodabilidad es insignificante, la erosión laminar es la que se presenta en niveles incipientes. Las condiciones del lugar se manifiestan en los escurrimientos fluviales observándose aguas cristalinas con bajo nivel de sedimentación.

20.74 0.00 0.00 0.00 0.00 0.00 5.00 10.00 15.00 20.00 25.00 Natural Poco e incipiente

(34)

No existen daños significativos por inundaciones o sequía, la misma densidad de cobertura vegetal, favorecen las infiltraciones y percolaciones hacia los depósitos subterráneos.

En conclusión el área de estudio tiene una calificación ponderada, que según la escala de la FAO corresponde a un nivel de deterioro natural.

El área donde se pretende realizar el cambio de uso de suelo es de 20-73-91 Has, las cuales se utilizarán para instalación de infraestructura minera de apoyo en forma temporal, además de áreas de depósito de material e instalación de un vivero, en las cuales se removerá la capa de tierra vegetal del área destinada para ese fin, sin perjuicio de la vegetación herbácea, arbustiva y arbórea y la reincorporación de este suelo almacenado, al finalizar el proyecto.

VEGETACIÓN:

El Predio donde se pretende construir la mina, tiene una superficie de 116-00-00

Has, y se cuenta con estudios de exploración Geológico – Geofísica en

aproximadamente 23 -73-91 Has, pero se descuentan 3-00-00 Has del predio “Felipe I”, quedando 20-73-91 Has efectivas para el predio “Dos Hermanos”, para su explotación habrán que desmontarse, primero se solicitará el cambio de uso de suelo pór 10-00-96.5159 Has, y posteriormente se solicitará el cambio de uso de suelo de las 10-72-94.4841 Has restantes una vez que esté en proceso de su explotación. El tipo de vegetación dentro del sitio del proyecto es de Selva Baja Caducifolia.:

El paisaje de la vegetación natural contrasta con las áreas abiertas ó desmontadas donde la actividad antropogénica se desarrolla a través de la agricultura, ganadería y asentamientos humanos.

Los tipos de vegetación por orden de extensión presentes en el predio son selva baja caducifolia y vegetación herbácea; el cambio de uso del suelo se realizara en el ecosistema de selva baja caducifolia; a continuación se describen cada uno de estos tipos de vegetación existentes en el predio donde se pretende explotar la mina.

La selva baja caducifolia presentan alturas mayores a 4 m de altura (10 a 12 m en promedio), cuyas especies se caracterizan por presentar una abundante

(35)

presentando pubescencia, aunque también se presentan hojas pequeñas (micrófi-las), generalmente en árboles y arbustos de la familia Leguminosa que son abundantes en este ecosistema; además de que los elementos que conforman esta asociación vegetal son caducifolios casi en su totalidad.

Estas selvas, aunque de poca altura, presentan coberturas de copa cerradas y extremadamente cerradas, sin un piso herbáceo o rasante definido, y de acuerdo con la clasificación basándose en la estructura horizontal de los bosques tropicales (selvas) citada por Samek (1974), los rodales que se encuentran presentes en el predio se ubican entre los densos y superdensos, esto en virtud de la gran cantidad de individuos de las diferentes especies que se presentan dentro de la mezcla vegetativa.

Con el apoyo de lo anteriormente mencionado, y de acuerdo a la clasificación de las áreas de producción que se maneja en el Reglamento de la Ley Forestal (Artículo 7), estas superficies se pueden clasificar como áreas de producción maderable media, tomando en cuenta la cobertura de copas, pero no cubren la característica que menciona en cuanto a las alturas dominantes, y tomando en cuenta este parámetro en los individuos dominantes, se clasifican como áreas de producción maderable media.

SELVA BAJA CADUCIFOLIA: se presenta en la mayor parte del predio, en este tipo de vegetación predominan las leguminosas, se presentan con mayor abundancia los géneros, Pachycereus, Lysiloma, Acacia, Pitecellobium, Tabebuia, Ipomoea, Opuntia, Jatropha, etc.

VEGETACIÓN HERBÁCEA: La cobertura de hierbas, se encuentra generalmente asociada con otros tipos de vegetación mayor cuando la abertura del dosel superior lo permite y comúnmente se mezcla con arbustos. Algunas de las herbáceas identificadas son: gramíneas (zacate espiga, grama, zorra, etc.), nopal, candelilla, tasajo, aguamas, lengua de buey, huirote, quemadora, Se encuentran también en algunas partes diferentes especies de maguey (Agave sp).

Especies existentes en el predio

Los géneros presentes cohabitan en diversos niveles de mezcla y espesura, la cual se ve influenciada por las pendientes del terreno, además dependiendo de la capacidad productiva del sitio y los diversos agentes de perturbación que en la región han intervenido; sin embargo, el predio se caracteriza por contar con gran variedad de especies, destacándose dentro de su riqueza florística las siguientes especies dentro de los ecosistemas antes mencionados.

(36)

NOMBRE COMUN NOMBRE CIENTIFICO USO

AMAPA Tabebuia pentaphylla Aserrío

BECO Lonchocarpus megalanthus Poste

BINOLO Acacia cochliacantha Leña

BRASIL Haematoxylon brasiletto Poste

CARDON

Pachycereus

pecten-aborigenum No Aprovechables

CHILILLO Caseria dolichophilla Leña

CHUTAMA Bursera adoratum Aserrío

COPAL Bursera laxiflora Aserrío

COPALQUIN Coutaraea pterosperma Leña

GUACHAPORE Triumfetta polyandra Leña

JUTAMO Gyrocarpus americanus Leña

LISTONCILLO Karwinskia humboldtiana Poste

MAUTO Lysiloma divaricata Poste

MORA Chlorophora tinctoria Poste

NAVIO Conzzatia sericea Aserrío

PAGUAY Rhus terebinthifolia Aserrío

PALO BLANCO Ipomoea arborescens No Aprovechables

PALO COLORADO Caesalpinia platyloba Poste

PALO FIERRO Pithecellobium tortum Poste

PALO HEDIONDO Ptelea trifoliata Leña

PAPELILLO Bursera grandifolia Aserrío

PIE DE VENADO Bahuinia latifolia Leña

POCHOTE Ceiba acuminata Aserrío

ROSA AMARILLA Cochlospermum vitifolium Aserrío

TACHINOLE Jatropha angustifolia Poste

ZORRILLO Cassia emarginata Leña

Especies dominantes de flora

De acuerdo con la clasificación de dominancia de especies citada por Samek, 1974; las especies se clasifican en Dominantes, Subdominantes, Agregadas y Esparcidas.

ESPECIES DOMINANTES: (o reinantes), las que predominan en relación con otras

especies; en esta clasificación se encuentran las siguientes.

NAVIO Conzzatia sericea Aserrío

MAUTO Lysiloma divaricata Poste

(37)

ESPECIES SUBDOMINANTES: son las que son menos abundantes que las

especies principales, pero más abundantes que las especies agregadas; a esta clasificación corresponden las siguientes especies.

PALO BLANCO Ipomoea arborescens No Aprovechables

JUTAMO Gyrocarpus americanus Leña

CHUTAMA Bursera adoratum Aserrío

COPAL Bursera laxiflora Aserrío

BRASIL Haematoxylon brasiletto Poste

POCHOTE Ceiba acuminata Aserrío

ESPECIES AGREGADAS: son aquellas especies presentes en cierto número de

individuos, pero no abundantes; aquí podemos mencionar:

NOMBRE COMUN NOMBRE CIENTIFICO USO

CHILILLO Caseria dolichophilla Leña

PALO FIERRO Pithecellobium tortum Poste

MORA Chlorophora tinctoria Poste

ROSA AMARILLA Cochlospermum vitifolium Aserrío

PAGUAY Rhus terebinthifolia Aserrío

PALO HEDIONDO Ptelea trifoliata Leña

CARDON

Pachycereus

pecten-aborigenum No Aprovechables

BINOLO Acacia cochliacantha Leña

GUACHAPORE Triumfetta polyandra Leña

PIE DE VENADO Bahuinia latifolia Leña

TACHINOLE Jatropha angustifolia Poste

ESPECIES ESPARCIDAS: se encuentran presentes con muy pocos individuos (o en

bajo volumen de madera); podemos mencionar :

BECO Lonchocarpus megalanthus Poste

COPALQUIN Coutaraea pterosperma Leña

LISTONCILLO Karwinskia humboldtiana Poste

PALO COLORADO Caesalpinia platyloba Poste

PAPELILLO Bursera grandifolia Aserrío

(38)

Especies raras, amenazadas, endémicas y/o en peligro de extinción.

En el área del proyecto, no se encontraron especies de flora, que se contemplan en la Norma Oficial Mexicana NOM- 059-ECOL-2001, publicada en el Diario Oficial de la Federación el 6 de marzo del 2002; más sin embargo algunas de ellas se distribuyen en la región.

Agricultura de temporal

En lo referente a la agricultura de temporal o de subsistencia se manifiestan los cultivos básicos tales como maíz y fríjol. El producto de estos cultivos es únicamente para autoconsumo de los pobladores de la zona y para sus animales de granja como gallinas y cerdos.

Superficie en m² a afectar de cobertura vegetal:

La distribución de superficies donde queda ubicado el proyecto, es como sigue: AREA SUPERFICIE M2 Ha Concesionada 1,160,000 116 Del Proyecto 207,391 20.74 De influencia 1,500,000 150 A impactar 207,391 20.74

AREA

SUPERFICIE

M2 Ha

Con vegetación nativa y uso pecuario 1’400,000 140.00

Uso agrícola 100,000 10.00
