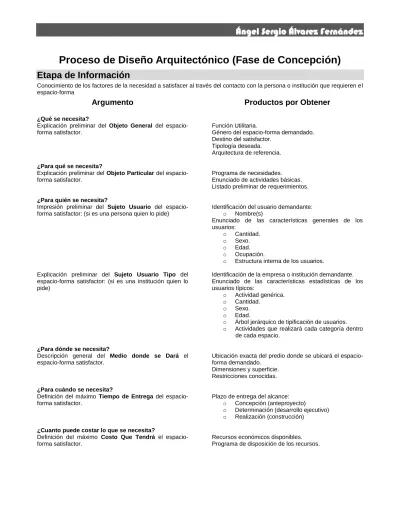

Proceso de Diseño Arquitectónico (Fase de Concepción)
Etapa de Información
Conocimiento de los factores de la necesidad a satisfacer al través del contacto con la persona o institución que requieren el espacio-forma
Argumento
Productos por Obtener
¿Qué se necesita?
Explicación preliminar del Objeto General del espacio-forma satisfactor.
Función Utilitaria.
Género del espacio-forma demandado. Destino del satisfactor.
Tipología deseada. Arquitectura de referencia.
¿Para qué se necesita?
Explicación preliminar del Objeto Particular del espacio-forma satisfactor.
Programa de necesidades. Enunciado de actividades básicas. Listado preliminar de requerimientos.
¿Para quién se necesita?
Impresión preliminar del Sujeto Usuario del espacio-forma satisfactor: (si es una persona quien lo pide)
Identificación del usuario demandante: o Nombre(s)
Enunciado de las características generales de los usuarios:
o Cantidad. o Sexo. o Edad. o Ocupación.
o Estructura interna de los usuarios. Explicación preliminar del Sujeto Usuario Tipo del
espacio-forma satisfactor: (si es una institución quien lo pide)
Identificación de la empresa o institución demandante. Enunciado de las características estadísticas de los usuarios típicos:
o Actividad genérica. o Cantidad.
o Sexo. o Edad.
o Árbol jerárquico de tipificación de usuarios. o Actividades que realizará cada categoría dentro
de cada espacio.
¿Para dónde se necesita?
Descripción general del Medio donde se Dará el espacio-forma satisfactor.
Ubicación exacta del predio donde se ubicará el espacio-forma demandado.
Dimensiones y superficie. Restricciones conocidas.
¿Para cuándo se necesita?
Definición del máximo Tiempo de Entrega del espacio-forma satisfactor.
Plazo de entrega del alcance: o Concepción (anteproyecto)
o Determinación (desarrollo ejecutivo) o Realización (construcción)
¿Cuanto puede costar lo que se necesita?
Definición del máximo Costo Que Tendrá el espacio-forma satisfactor.
Recursos económicos disponibles. Programa de disposición de los recursos.
Etapa de Investigación
Comprensión personal de los factores de la necesidad a satisfacer al través de visitas, entrevistas y consultas bibliográficas.
Argumento
Productos por Obtener
¿Qué se necesita?
Conocimiento del Objeto General propuesto para el espacio-forma satisfactor:
Visitas personales a otros espacios-forma del mismo género para confrontar las actividades a desarrollar enunciadas con las que ahí se desarrollan, asimilando todas las características de cada uno de los espacios
Propiedades del género: o Zonas características. o Esquema de funcionamiento. o Carácter.
Normas y reglamentos, gubernamentales y genéricos: o Construcción.
o Funcionamiento. o Accesibilidad. o Sustentabilidad. o Protección civil. ¿Para qué se necesita?
Conocimiento del Objeto Particular propuesto para el espacio-forma satisfactor:
Visitas personales a otros espacios-forma del mismo género para confrontar las actividades a desarrollar enunciadas con las que ahí se desarrollan, asimilando todas las características de cada uno de los espacios.
Tabla con la relación de todos los espacios requeridos, ordenados por zonas y desglosando todas las características siguientes:
Funciones: Explicación de la función genérica y las particularidades del caso.
Relación de las actividades.
Diagrama de las circulaciones (flujo de actividades)
Mobiliario: Croquis ortogonales de la forma, dimensiones, funcionamiento y uso.
Imagen y exposición de la tipología viable. Esquema de la Disposición.
Características: Diagrama de las relaciones inmediatas. Diagrama de Orientación.
Relación de materiales idóneos o no recomendados. Relación de las instalaciones generales y específicas.
Dimensiones: Dimensiones mínimas.
Parámetros de iluminación. Parámetros de ventilación.
Consultas personales a planos, libros y
revistas que contengan material
bibliográfico relativo al mismo género del edificio
Imágenes y planos de referencias arquitectónicas análogas a la función y a la forma.
Entrevistas a usuarios del mismo género de edificio.
Percepción de los usuarios de la calidad de las soluciones existentes y sus alternativas idóneas.
Consultas a las normas de diseño y construcción pertinentes.
Conceptos aplicables de los reglamentos en materia de: o Construcción
o Habitabilidad o Accesibilidad o Seguridad
¿Para quién se necesita?
Conocimiento de las Características Físicas, Psicológicas y Socioeconómicas del sujeto o sujetos que usarán el satisfactor:
Características individuales o tipológicas, (según sea el caso):
Aspectos personales:
o Edad y sexo: Pirámide estadística de usuarios con cantidades, sexo y edad.
o Estado de salud física y mental: Gráfica de la tipificación genérica o relación individual de la complexión física: o Estatura. o Peso. o Enfermedades crónicas. o Fobias. o Discapacidades. Aspectos impersonales
o Nivel de instrucción: Tabla o relación de la clasificación de los usuarios por grado de escolaridad.
o Nivel socioeconómico: Tabla o relación del promedio de ingresos (SMM) o Nivel de educación: Explicación de la percepción de la integración de los
usuarios con las normas sociales de la comunidad del entorno.
o Nivel de relación, comunicación y convivencia con la comunidad que lo rodea:
Gráfica de la tipificación genérica o relación individual de actividades: o Productivas. o Entretenimiento. o Interrelación. o Religión: Tipo. Intensidad.
…y como consecuencia de todo lo anterior:
Requerimientos personales: ¿Qué necesita? ¿Qué quiere? ¿Qué no quiere?
Conocimiento de la opinión negativa y positiva que tienen los usuarios de espacios-forma del mismo género:
¿Qué falta? ¿Qué sobra? ¿Qué les gusta? ¿Qué les disgusta?
¿Para Dónde se Necesita?
Conocimiento del Medio en donde se Construirá el espacio-forma satisfactor.
El Medio Físico del entorno.
Suelo del lugar: Plano topográfico: o Planimetría. o Altimetría.
Exposición de las condicionantes de estabilidad: o Composición geológica.
o Resistencia.
o Nivel de aguas freáticas. Colindancias: Plano de predio indicando:
o Uso de suelo. o Alturas. o Polución.
Recursos existentes: Plano de predio indicando acometidas, alimentaciones y salidas de:
o Agua. o Drenaje. o Energéticos.
Orientación: Plano del predio indicando su posición relativa al norte. Flora: Plano del predio, indicando la vegetación significativa, su
ubicación, dimensiones y especie.
El Medio Natural del entorno Clima:
o Temperatura: Gráfica estadística: o Media. o Máxima. o Mínima. o Extrema. o Temporadas. o Precipitación de lluvia, granizo o nieve: Gráfica estadística:
o Media. o Extrema. o Temporadas. o Vientos dominantes: Gráfica estadística.
o Dirección. o Intensidad. o Temporadas.
Soleamiento: Zonas soleadas y sombreadas. Gráfica solar.
Flora Relación e imágenes de:
Vegetación nativa de la región. Vegetación viable en la región.
Fauna Relación e imágenes de los animales de la región que representen un condicionante de proyecto:
o Aves. o Roedores. o Insectos.
Paisaje Natural. Fotografía con notas descriptivas de elementos del paisaje visibles desde el predio:
o Vegetación. o Cuerpos de agua. o Colinas o montañas.
El Medio Urbano del entorno
Escala urbana: Mapa descriptivo de: o Escala unitaria.
o Escala del barrio o zona. Fotos descriptivas de:
o Escala unitaria.
o Escala del barrio o zona. Estructura urbana: Mapa descriptivo de:
o Espacios públicos. o Espacios privados. o Usos y destinos del suelo.
Traza: Mapa descriptivo de:
o Esquemas básicos de disposición. o Sistema de lotificación.
Vialidad: Mapa descriptivo de:
o Órdenes. o Sentidos. o Intensidad.
Silueta: Perfil Proporcional del entorno inmediato. Composición urbana: Mapa descriptivo de impactos por:
o De sendas. o De nodos. o De pivote. o De bordes.
Paisaje urbano: Fotografías descriptivas de la tipología: o Figura.
o Materiales. o Acabados. Recursos Existentes: Materiales de la región
Traslados. Mano de Obra.
El Medio Social del entorno
Nivel socioeconómico de la comunidad del entorno Gráficas estadísticas de:
o Nivel de instrucción promedio o Ingreso mensual promedio (SMM) o Población económicamente activa Tipología de las actividades y actitudes de interrelación,
comunicación y convivencia de la comunidad del entorno
Gráficas estadísticas de: o Actividades productivas. o Actividades recreativas. o Formas de comunicación.
o Fiestas populares (cívicas y religiosas) o Calidad de la seguridad pública. ¿Para cuándo se necesita?
Sistemas Constructivos que concuerden con los plazos de construcción demandados
Imágenes, croquis y plazos de ejecución de: o Estructura.
o Materiales. o Acabados. o Instalaciones. ¿Cuánto puede costar lo que se necesita?
Elementos y Sistemas Constructivos que concuerden con los recursos disponibles.
Imagen, croquis y costos de: o Estructura.
o Materiales. o Acabados. o Instalaciones.
Etapa de Análisis
Selección de los objetivos a lograr y factores a considerar para satisfacer la necesidad.
Marco Teórico
Productos por Obtener
¿QUÉ SE NECESITA REALMENTE?
Comprensión del Objetivo General Real que las etapas de información e investigación han producido y que pueden no ser acordes con el objeto general propuesto inicialmente:
¿PARA QUÉ SE NECESITA REALMENTE?
Comprensión del Objetivo Particular Real que las etapas de información e investigación han producido y que pueden no ser acordes con el objeto particular propuesto inicialmente:
Exposición organizada de los datos de la Etapa De Información
Organización y presentación del sumario de: o Objeto.
o Sujeto. o Medio. o Tiempo. o Costo. Exposición organizada de los datos de la Etapa De
Investigación
Clasificación, organización y presentación de los resultados de la investigación:
o Objeto: General y Particular
o Sujeto: Aspectos Personales e Impersonales. o Medio: Físico, Natural, Urbano y Social. o Tiempo: Sistema constructivo y plazos. o Costo: Sistema constructivo y precios.
Confrontación de ambos resultados. Detección y presentación de las discrepancias entre la investigación y lo solicitado:
o Omisiones. o Adiciones. o Diferencias. Exposición organizada de los datos obtenidos en esta
Etapa De Análisis
Factores, Generadores y Condicionantes, que se manifiesten como básicos para determinar la propuesta de solución para la función, la forma y la constructibilidad:
Enunciado de las características que el diseñador haya interpretado como de incidencia directa en el objeto de estudio:
Objetivo General: Destino del satisfactor:
o Descripción de la función utilitaria. o Enunciado aclaratorio de las zonas. o Esquema gráfico de funcionamiento.
o Fotografías descriptivas de los valores formales de carácter.
o Relación de la normatividad funcional más significativa.
o Relación de la reglamentación constructiva más significativa.
o Relación de normatividades complementarias más significativas.
Objetivo Particular: Tabla sinóptica del programa de requerimientos definitivo: o Sistema. o Subsistemas. o Zonas. o Componentes. o Sub-componentes. o Capacidad. o Superficie. o Cantidad. o Subtotales. o Total.
Sujeto: Descripción de las características tipológicas y diferenciales del usuario.
Medio: Plano descriptivo de las características del medio físico. Resumen gráfico de las particularidades del medio natural.
Mapas y fotografías descriptivos de las cualidades del medio urbano.
Resumen gráfico de las particularidades del medio social.
Tiempo: Programa de actividades que se ajusten al plazo requerido.
Costo: Sistema constructivo y programa de erogaciones que se ajusten al monto disponible.
Etapa de Síntesis
Toma de decisiones para abordar el planteamiento del satisfactor de la necesidad.
Marco Teórico
Productos por Obtener
¿Cómo debe ser lo que se necesita?
¿Cuáles deben ser sus requerimientos?
Determinación del Concepto E Imagen Conceptual que fundamentará al satisfactor.
Premisas pre-conceptuales:
o Relación de factores generadores y condicionantes esenciales para plantear una solución formal congruente con la demanda o Argumentación de las intenciones formales y
funcionales buscadas. Concepto:
o Descubrimiento y exposición explícita de una idea u objeto análogos con la argumentación, cuyos valores formales sean de fácil identificación para el cliente.
o Explicación de la analogía entre la idea y la necesidad analizada.
Imagen Conceptual
o Croquis del objeto análogo que describa la intención compositiva que deberá estructurar la Forma
o Croquis de los elementos arquitectónicos y de su composición, que deberán constituir la propuesta formal.
Integración de los Requerimientos definidos en la etapa de análisis con los que la imagen conceptual determine.
Complemento de la tabla de requerimientos definitiva con las propuestas para las calidades formales que deberán complementar las exigencias funcionales.
o Mórfica. o Métrica. o Cromática. o Óptico-Háptica.
Formulación del Programa Arquitectónico. Croquis arquitectónicos de la propuesta de solución para cada una de las exigencias determinadas en el análisis que dentro de los valores formales conceptuales.
Formal: o Figuras generadoras. o Apunte de conjunto. o Cromática. o Textura. Funcional:
o Esquema de funcionamiento zonal. o Esquema de agrupamiento de locales. o Propuesta para habitabilidad.
o Propuesta de alturas. Técnica:
o Sistema constructivo. o Estructura.
Etapa de Estudios Preliminares
Primera proposición del diseño integral del satisfactor de la necesidad.
Marco Teórico
Productos por Obtener
¿Cómo va siendo lo que se necesita?
Diagrama y matriz de relaciones: Matriz de relaciones (Integrada, Directa, Indirecta, Indiferente y Nula)
o General por zonas y componentes significativos o Zonal por requerimientos.
Esquema de funcionamiento: Representación, en un esquema gráfico, de relaciones integradas y directas:
o General por zonas y componentes significativos. o Zonal por requerimientos de los espacios
característicos.
Análisis de áreas Croquis de plantas y alzados descriptivos de las propiedades formales y funcionales a utilizar por una selección de agrupamiento de locales básicos para el destino del satisfactor:
o Forma conceptual. o Limitantes constructivos.
o Distribución del mobiliario propuesto. o Superficie de uso del mobiliario. o Flujo de funcionamiento. o Superficie de circulaciones. o Superficie de ambientación. o Propuesta para habitabilidad.
o Relaciones fundamentales (proximidad, visual y sónica)
Tabla Sinóptica de la determinación de la superficie total: o Espacio.
o Área.
Zonificación por zonas, áreas y espacios Tabla de exigencias para el funcionamiento de las zonas y áreas. o Jerarquía. o Privacidad. o Relaciones. o Soleamiento. o Vistas. o Factibilidad de acceso.
Croquis del predio asignando valores a sus zonas: o Jerarquías. o Privacidad. o Aproximación. o Soleamiento. o Vistas. o Accesos. o Colindancias.
Croquis del predio indicando y fundamentando la disposición de las zonas y espacios característicos de la propuesta:
o Posición.
o Superficie proporcional. o Forma conceptual.
Partido Expresión gráfica de la forma y de la función propuestas: o A escala
o Sobre red modular o Amueblada
o Con definición de superficies o Mostrando interrelaciones claras o Vanos y macizos definidos Expresados a través de croquis:
o Plantas, cortes y fachadas o Apuntes perspectivos o Maqueta de estudio Secuencia de entrevistas de confrontación con quien
demandó el satisfactor para determinarlo paulatinamente al través de su Diseño Integral:
Primera propuesta de diseño integral:
o Espacios que resuelvan por sí mismo y por su interrelación las necesidades propuestas. o Planteamiento de la estructura.
o Planteamiento general de las instalaciones que por su importancia y magnitud dentro del espacio-forma pueden afectar el diseño arquitectónico.
o Definición general de los materiales a usar. Todo lo anterior expresado por medio de croquis de:
o Plantas, alzados y cortes necesarios (a escalas convenientes para su fácil comprensión)
o Apuntes perspectivos necesarios y/o maqueta de volumen.
o Especificaciones generales de acabados. o Presupuesto paramétrico preliminar.
