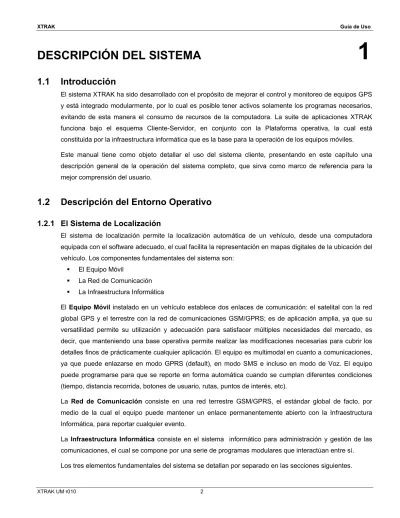

DESCRIPCIÓN DEL SISTEMA
1
1.1 Introducción
El sistema XTRAK ha sido desarrollado con el propósito de mejorar el control y monitoreo de equipos GPS y está integrado modularmente, por lo cual es posible tener activos solamente los programas necesarios, evitando de esta manera el consumo de recursos de la computadora. La suite de aplicaciones XTRAK funciona bajo el esquema Cliente-Servidor, en conjunto con la Plataforma operativa, la cual está constituida por la infraestructura informática que es la base para la operación de los equipos móviles. Este manual tiene como objeto detallar el uso del sistema cliente, presentando en este capítulo una descripción general de la operación del sistema completo, que sirva como marco de referencia para la mejor comprensión del usuario.
1.2 Descripción del Entorno Operativo
1.2.1 El Sistema de Localización
El sistema de localización permite la localización automática de un vehículo, desde una computadora equipada con el software adecuado, el cual facilita la representación en mapas digitales de la ubicación del vehículo. Los componentes fundamentales del sistema son:
El Equipo Móvil
La Red de Comunicación
La Infraestructura Informática
El Equipo Móvil instalado en un vehículo establece dos enlaces de comunicación: el satelital con la red global GPS y el terrestre con la red de comunicaciones GSM/GPRS; es de aplicación amplia, ya que su versatilidad permite su utilización y adecuación para satisfacer múltiples necesidades del mercado, es decir, que manteniendo una base operativa permite realizar las modificaciones necesarias para cubrir los detalles finos de prácticamente cualquier aplicación. El equipo es multimodal en cuanto a comunicaciones, ya que puede enlazarse en modo GPRS (default), en modo SMS e incluso en modo de Voz. El equipo puede programarse para que se reporte en forma automática cuando se cumplan diferentes condiciones (tiempo, distancia recorrida, botones de usuario, rutas, puntos de interés, etc).
La Red de Comunicación consiste en una red terrestre GSM/GPRS, el estándar global de facto, por medio de la cual el equipo puede mantener un enlace permanentemente abierto con la Infraestructura Informática, para reportar cualquier evento.
La Infraestructura Informática consiste en el sistema informático para administración y gestión de las comunicaciones, el cual se compone por una serie de programas modulares que interactúan entre sí. Los tres elementos fundamentales del sistema se detallan por separado en las secciones siguientes.
1.2.2 El Dispositivo Móvil
Es un dispositivo electrónico de aplicación amplia, el cual puede solucionar una gran variedad de problemas y se instala en cualquier vehículo automotor moderno. Su uso principal es el de seguridad y logística de flotillas vehiculares, y además de permitir la localización automática del vehículo, permite bloquear el motor y la ignición, además de actuar sobre el claxon o sirena, seguros eléctricos, luces, etc. Adicionalmente cuenta con funciones de reportes automáticos por varias condiciones y la supervisión de rutas.
El dispositivo determina la ubicación geográfica del vehículo usando la red satelital GPS (Global Positioning System) y transmite esta información por medio de la red terrestre GSM/GPRS que se encuentra en plena expansión en México.
El dispositivo móvil, está diseñado para responder a cualquier solicitud de datos que reciba, y para procesar el comando que se le envíe. Adicionalmente, el equipo transmitirá un reporte de excepción que corresponda cuando se dispare al cumplirse alguna de las múltiples condiciones disponibles para tal efecto.
Las funciones disponibles en el dispositivo son:
Solicitud de Posición Actual
Activar/Desactivar Luces del Vehículo
Activar/Desactivar Sirena o Claxon del Vehículo
Activar/Desactivar el Paro de Motor
Activar/Desactivar el Bloqueo de Ignición
Activar/Desactivar los Seguros Eléctricos de las Puertas
Activar/Desactivar cualesquier salida de control
Generar un Pulso Negativo o Positivo en cualesquier salida de control
Activar/Desactivar el Altavoz de Manos Libres
Cambiar a modo GSM
Cambiar a modo GPRS
Activar/Desactivar el Modo de Reportes Automáticos por Tiempo
Activar/Desactivar el Modo de Reportes Automáticos por Distancia Recorrida
Activar/Desactivar el Modo de Reportes Automáticos por Tiempo y Distancia
1.2.3 La Red de Comunicaciones
La comunicación del equipo móvil utiliza los servicios SMS (Short Message Service) y GPRS (General Packet Radio Service) proporcionados por la nueva tecnología digital GSM (Global System for Mobile Communication). De manera que el usuario y/o la Infraestructura Informática, pueden enlazarse con el dispositivo móvil por medio de la propia red GSM usando SMS o bien por medio de Internet (GPRS) usando un socket TCP/IP (este es el modo default). Adicionalmente, también puede comunicarse con el dispositivo por medio de una conexión cableada desde una computadora. De manera predeterminada, el dispositivo se conecta en modo GPRS y mediante el protocolo TCP/IP crea una conexión socket TCP con
la Infraestructura Informática, esta es la forma más rápida y segura de comunicación por aire.
Al utilizar el servicio GPRS el móvil establece una conexión PPP (Per to Per Protocol) con el operador de la red GSM/GPRS. Una vez establecida esta conexión se crea un enlace con el servidor de comunicaciones de la infraestructura informática, y desde ahí se opera el dispositivo.
El siguiente esquema ilustra la conexión del dispositivo con el Servidor.
Cada vez que el dispositivo móvil responde o envía un reporte al servidor, utiliza el mismo formato de paquete de datos (en modo GPRS), el cual contiene los siguientes datos:
ID. Identificación del equipo.
Fecha/Hora. Tiempo actual, tomado de los satélites GPS.
Latitud. Coordenada vertical (0 a 89.9999 grados).
Longitud. Coordenada horizontal (0 a 189.9999 grados).
Velocidad. Velocidad horizontal, en kilómetros por hora.
Dirección. Dirección de movimiento horizontal, en grados respecto al Norte.
GPS Válido. Indica si el dato de posición es actual o tomado de memoria.
Status. Indica las condiciones generales del dispositivo.
Código de Evento. Indica el evento que disparó la transmisión del paquete de datos.
Texto. Espacio disponible de uso múltiple, para uso de algunas funciones.
Como se puede apreciar, cada vez que hay una respuesta o reporte del dispositivo móvil, se tienen disponibles los datos de GPS (Fecha/hora, latitud, longitud, velocidad y dirección) relacionados con el vehículo. Los datos que cambiaran de acuerdo al comando o evento que se ejecute serán el campo de Código de Evento y el campo de Texto.
Cabe mencionar que además del formato del paquete anterior, existen otras tres versiones mas compactas del paquete, que tienen la ventaja de economizar el uso de la red celular.
1.2.4 La Infraestructura Informática
En un servidor disponible a usuarios registrados mediante un esquema de validaciones y un protocolo de comunicación, se realizan las gestiones necesarias para intermediar entre los equipos y el sistema stand-alone o aplicativo autónomo en terminales, al que se ha denominado Xtrak.
La arquitectura del sistema completo, incluyendo la infraestructura informática y el aplicativo cliente que se pretende registrar, se ilustra en forma gráfica en el siguiente esquema.
Los bloques componentes del mismo, se describen a continuación.
Servidor con Software Móvil Operador de la Red GSM/GPRS
(Carrier) Conexión DialUp y PPP Internet IP Pública Puerto TCP Conexión Socket TCP
1.2.4.1 Móviles
Se refiere a los distintos equipos de rastreo que soporta la plataforma.
1.2.4.2 Enrutador GPRS
Aplicación del Middleware a la que se conectan, por medio de un enlace socket TCP/IP, los dispositivos móviles de rastreo, la cual recibe y distribuye en la plataforma la información de los paquetes de datos de los mismos. Su función consiste en recibir la información proveniente de cada móvil conectado y distribuirla entre las diferentes aplicaciones de análisis de paquetes (aplicaciones Workstation).
1.2.4.3 Workstations
Aplicaciones de análisis de los paquetes de datos transmitidos por los equipos móviles. Reciben los paquetes de datos del Enrutador GPRS para decodificarlos; la información ya procesada se envía al gestor de base de datos para su almacenamiento. Esta aplicación tiene la capacidad de distribuir la información en diferentes gestores de bases de datos. Pueden correr varias instancias simultaneas por maquina y gracias a su concepción modular, puede hacerse evolucionar y crecer conforme sea requerido.
Como ejemplo de algunas de las aplicaciones actualmente en desarrollo, están las siguientes:
• Aplicación Geocercas. Una vez recibidos los paquetes de datos provenientes del Enrutador GPRS, realiza un análisis conforme a elementos y criterios previamente programados por equipo, para generar alertas respecto a la ubicación de los móviles.
• Aplicación Células: Una vez recibidos un paquete de datos que contiene los Cell Id de las estaciones más cercanas a la ubicación del móvil, realiza un análisis para estimar la ubicación aproximada.
• Aplicación SMPP: Establece un enlace permanente y seguro con el SMC (Centro de Mensajes Escritos) de un operador de telefonía celular, el cual es utilizado como canal de comunicación por mensajes SMS con los equipos móviles.
1.2.4.4 Gestor de Bases de Datos
Se encarga de la administración de la información recibida de los equipos, gestionando su almacenamiento en disco, además de proporcionar un eficiente medio de consulta para las diferentes aplicaciones de la plataforma.
1.2.4.5 Servidor Web
Proporciona los servicios que permiten la operación de las aplicaciones Web, Wap y las que consuman los Web Services. Recibe peticiones y resuelve consultas de datos solicitados por cada aplicación antes mencionada.
1.2.4.6 Servidor de Usuarios
Permite a las aplicaciones XTRAK interactuar con la plataforma mediante un acceso restringido y validado, otorgando los servicios de comunicación de datos de localización, descargas de datos de registro y validación de licencias.
1.2.5 La Aplicación XTRAK Cliente
Este sistema se instala en una computadora que funciona bajo el sistema operativo Windows, para operación como cliente del sistema de localización. En el esquema anterior se identifica en el bloque “Usuarios” como el elemento denominado “Aplicación Stand-Alone”.
1.3 Descripción del Sistema XTRAK
1.3.1 Sistema
Este sistema se instala en una computadora que funciona bajo el sistema operativo Windows, para operación como cliente del sistema de localización, está integrado por los siguientes módulos:
Workstations (Analisis de Datos)
Gestor de
Datapackets GEOCERCAS Aplicación de Aplicación de CELLID
Servidor de Internet (IIS) SERVIDOR DE USUARIOS Servicio WEB Database Server SQL Gestor de Bases de Datos SQL SQL ENRUTADOR GPRS Móviles Equipos Equipos Equipos GPRS/ Internet Comandos Servicio
WAP Services Web
Usuarios Aplicaciones Externas Aplicación WAP Aplicación WEB Aplicación Stand-Alone Internet
MMON : Módulo Monitor
MREG : Módulo de Registros
MCOM : Módulo de Comunicación
MREP : Módulo de Reportes
MMAP : Módulo de Mapa
MALE : Módulo de Alertas
MSIN: Módulo de Sincronización
MRUT: Módulo de Supervisión de Itinerarios (OPCIONAL)
Gestor de Datos
1.3.2 Módulo Monitor
Establece un enlace de comunicación con el servidor, por medio del cual pueden descargarse registros de vehículos, flotas o grupos, posiciones, etc., además de gestionar el nivel de acceso y servicio con que cuenta esa licencia cliente.
Este modulo permite al resto de los módulos que integran el aplicativo, determinar su nivel de operación con que cuentan, si hay enlace de comunicación o no, solicitar descargas de datos de registro, etc.
1.3.3 Módulo de Registros
Proporciona acceso a los datos de vehículos, equipos, cuentas, etc. que hayan sido descargados del servidor o agregados manualmente en la terminal. Permite la administración de la información en la terminal en que este operando.
La información recibida, agregada o editada es almacenada en forma local por medio del gestor de datos.
1.3.4 Módulo de Comunicación
Establece un enlace de comunicación con el servidor, por medio del cual se tiene permanentemente un canal para envío de comandos desde la terminal y recepción de datos de ubicación de los equipos, en tiempo real.
El enlace de comunicación consiste en un socket bajo el estándar TCP/IP. El protocolo establecido en la capa de aplicación es de desarrollo específico y propio del fabricante de la plataforma.
La información recibida, agregada o editada es almacenada en forma local por medio del gestor de datos.
1.3.5 Módulo de Reportes
Permite al usuario de la terminal generar reportes en pantalla, archivo o impresos, a partir de la información que se tenga registrada en el sistema de datos.
1.3.6 Módulo de Mapas
Presenta la ubicación de los vehículos en una ventana de información cartográfica de múltiples niveles de información (carreteras, división política, poblaciones, calles, etc.). Permite interactuar con el mapa con funciones de acercamiento, alejamiento, búsquedas, etc.
Cuenta con la interfaz para realizar una localización instantánea de cualquiera de los vehículos disponibles en el registro, además de un tablero de control para interactuar y configurar los equipos móviles en forma remota.
Permite la consulta de datos de ubicación históricos por vehículo, siempre que se encuentren almacenados en el sistema de datos local. La información es procesada localmente por medio del gestor de datos.
1.3.7 Módulo de Alertas
Esta aplicación monitorea los datos de ubicación de los equipos móviles, en tiempo real conforme se van recibiendo en la terminal, para detectar los eventos para los que previamente se les hayan configurado alertas (botón de pánico, reporte de ignición, etc.)
Una vez que se dispara la alerta de un evento enviado por alguno de los equipos móviles, el módulo realiza la acción asignada a ese evento y móvil, las cuales pueden ser notificación en pantalla, activación acústica en la terminal, envío de correo electrónico de texto simple o cualquier combinación de ellas. De esta forma, puede notificarse a equipos de radiolocalización que funcionen por medio de correo electrónico (Email to SMS). En el caso de la notificación de texto por correo electrónico, el cuerpo del mensaje indica el tipo de evento, fecha y hora del mismo, así como la ubicación referida del vehículo al momento de la generación del evento.
La información utilizada es recuperada en forma local por medio del gestor de datos.
1.3.8 Módulo de Sincronización
Esta aplicación permite sincronizar los datos de registro de vehículos de una terminal con los datos de registro que se tengan en el servidor correspondiente en la Plataforma. La sincronización se realiza por dos métodos:
Descarga de flujo de datos. Se recomienda para cuentas con un número moderado de equipos móviles.
Descarga de archivo de datos. Se recomienda para cuentas con alto número de móviles.
1.3.9 Módulo de Supervisión de Itinerarios
Esta aplicación consiste en una herramienta para supervisar la operación de flotas de transporte, por medio de la cual se conoce el estado que guarda cualquier vehículo en viaje:
A Tiempo
En Tolerancia
Sin Operación
Permite la asignación de viajes previamente creados, a vehículos y operadores elegidos dentro de los catálogos de datos previamente cargados.
1.3.10 Gestor de Datos
Es una pieza de software comercial, elaborado por terceros, la cual administra y gestiona el acceso a la información, para registro o consulta.
El sistema cliente es compatible con Microsoft SQL Server 2000 en adelante, si el usuario dispone de ese producto. De lo contrario, se incluye para instalación el Microsoft SQL Express, para uso local en la terminal. Este componente está protegido por el derecho de autor, como propiedad de Microsoft.
1.4 Funcionalidades del Sistema
1.4.1 Módulo Monitor
Configuración de parámetros operativos
Descarga de información del servidor
Instalación de la licencia de la copia
Autentificación de usuarios del sistema
Acceso directo a los múltiples módulos del sistema
Canal de diagnóstico del sistema en la terminal en forma remota desde el servidor
1.4.2 Módulo de Registros
Configuración de parámetros operativos
Aplicación de descargas previamente realizadas por el Módulo Monitor
Generación y aplicación de respaldos de la información del sistema
Edición de los datos de los móviles asignados a la cuenta de usuario establecida
Edición de los datos de los vehículos asociados a la cuenta de usuario establecida
Alta, baja y edición de grupos y sus contenidos
Alta, baja y edición de usuarios de la terminal
Alta, baja y edición de sitios de interés
Configuración de alertas por móvil
1.4.3 Módulo de Comunicación
Configuración de parámetros operativos
Operación en el fondo (background)
Establecimiento del enlace con el servidor de comunicaciones
Acceso al servidor de comunicaciones
Recepción de los paquetes de datos transmitidos por el servidor de comunicaciones
1.4.4 Módulo de Reportes
Configuración de parámetros operativos
Consulta de datos para la generación de reportes predeterminados (posiciones, comandos, usuarios, vehículos, últimas posiciones, equipos y grupos)
Presentación en pantalla previa a impresión
Impresión
1.4.5 Módulo de Mapa
Siendo el elemento de mayor interacción del usuario con el sistema, cuenta con una serie de funcionalidades que requieren describirse agrupadas para mejor comprensión.
1.4.5.1 Panel de selección y operación
• Presenta la lista de grupos de móviles asociados a la cuenta en uso. Al seleccionar de la lista un grupo, se actualiza la lista de móviles que pertenecen al grupo seleccionado.
• Presenta la lista de móviles asociados al grupo seleccionado, especificando la última posición de cada uno, además de su identificación. Los datos mostrados para cada móvil son Identificación, Identificación de usuario (Nick), Fecha y hora GPS de la última posición y Disponibilidad del equipo en línea al momento.
• La disponibilidad del equipo en línea se realiza automáticamente por tiempo a lapsos preprogramados y configurables, aunque este panel ofrece un mecanismo para actualizar el dato en el momento que se requiera.
• Una vez seleccionado un móvil, se puede hacer uso de las funciones más comunes de operación: Localización instantánea, Visualización de los detalles de la posición, Activación de la interfaz de operación, Activación de la interfaz de llamada de voz, Activación de la interfaz de configuración general, Activación de la interfaz de configuración de reportes y Selección del móvil para operaciones de mapa.
1.4.5.2 Presentación de la información de registro del móvil seleccionado
• Datos del Móvil (Número de serie, IMEI, Número de SIM card, Intervalo de ping programado en el servidor de comunicaciones) y Vehículo (Marca, Modelo, Tipo, Color, Placas, VIN)
1.4.5.3 Presentación de la información de la ubicación más reciente de un móvil
• Datos del Móvil (Identificación, Identificación de usuario, Tipo de equipo, Línea asignada)
• Fechas de la ubicación (Fecha y hora GPS, Fecha y hora de recepción en la aplicación cliente)
• Posición (Origen de Memoria o Real, Latitud, Longitud, Curso de desplazamiento, Velocidad, Zona UTM, Meridiano central UTM, Eastings UTM, Northings UTM)
• Descripción del evento que generó el dato de posición
• Texto libre incluido con el paquete de posición
• Ubicación referida al poblado o sitio de interés más cercano
• Estado de la comunicación (Disponibilidad del servicio GSM, Enlace al Servidor de comunicación, Modalidad SMS)
• Estado de entradas, salidas y condiciones (Altavoz en uso, Reportes activos, Operación del receptor GPS, Botones, Salidas digitales)
• Ubicación del móvil en mapa con cartografía digital instalada en la terminal
• Ubicación del móvil en mapa Web
1.4.5.4 Presentación de la información histórica de un móvil
• Información en formato tabular que incluye en cada registro el dato de Fecha y hora GPS, Ubicación referida al sitio más cercano, Velocidad, Curso de desplazamiento, Tipo de posición (de memoria o real) y evento generador del dato
• De esta lista puede verse los detalles de una ubicación histórica específica en la misma forma en que es presentada la más reciente, anteriormente descrita.
• Selección de datos tabulares de información histórica para copiado al portapapeles de Windows.
1.4.5.5 Localización instantánea.
Provee un sencillo mecanismo para localizar al móvil seleccionado en el momento que se requiera. Normalmente, esta operación no toma más de 6 segundos, aunque puede variar dependiendo de las condiciones del enlace de la terminal y del móvil.
1.4.5.6 Interfaz de Operación
Permite al usuario enviar al móvil los comandos de
• Activación de las salidas mediante asignación predeterminada de líneas (Sirena, Paro de motor, Bloqueo de marcha, Cierre de seguros, Apertura de seguros, Activación del altavoz a bordo).
• Activación de las salidas mediante asignación genérica de líneas seleccionando la salida a utilizarse y especificando el tipo de señal eléctrica que debe generarse en la línea seleccionada (Encendido, Apagado, Pulso en encendido, Pulso en apagado y duración en segundos del pulso).
• Localización, Restablecimiento de botones, Restablecimiento general, Cambio a modo SMS, Activación/desactivación de rastreo.
1.4.5.7 Interfaz de Llamada de Voz
Permite al usuario enviar al móvil el comando de llamada de voz, especificando en cada caso los parámetros: Esperar/realizar la llamada, Número a marcar por el móvil, Estado del altavoz durante la llamada, Retorno a modalidad GPRS al concluir la llamada y Tiempo de espera antes de regresar a GPRS.
1.4.5.8 Interfaz de Configuración General
Permite al usuario enviar al móvil los siguientes comandos:
• Consulta de la versión de firmware del equipo móvil
• Consulta del IMEI del módem del equipo móvil
• Consulta y programación del modo de inicio del equipo (GPRS, SMS)
• Consulta y programación del modo de compresión en los datos transmitidos por el equipo
• Consulta y programación de los números de teléfono para reportes por SMS
• Consulta y programación del número de teléfono predeterminado para reportes por SMS
• Consulta y programación del servidor primario de comunicaciones
• Consulta y programación de los servidores alternos de comunicaciones
• Consulta y programación de los APN alternos
• Consulta y programación del intervalo del ping del equipo
1.4.5.9 Interfaz de Configuración de Reportes
Permite al usuario enviar al móvil los siguientes comandos:
• Consulta y cancelación del modo de reportes básicos (tiempo y distancia)
• Consulta y programación del reporte básico de tiempo y distancia, indicando intervalo, distancia y el uso opcional de la funcionalidad de Speed Filter.
• Consulta y programación del Speed Filter, que consiste en establecer una tabla que define el intervalo de reportes por tiempo en función del rango de velocidad en que se encuentre desplazándose el móvil.
• Consulta y programación del reporte por exceso de velocidad, estableciendo en su caso el límite permitido para cada móvil en particular.
• Consulta y programación del reporte por cambios de estado en la entrada del equipo que monitorea la ignición del vehículo, es decir, se reporta cuando el vehículo se enciende y se apaga.
• Consulta y programación de la funcionalidad de reportes offline, por medio de la cual el equipo permanece desconectado del servidor de comunicaciones, conectándose a intervalos
predeterminados durante un breve tiempo para descargar los datos que haya almacenado en la memoria flash del equipo.
• Consulta y programación de la funcionalidad de descarga de datos de memoria al iniciar una sesión con el servidor de comunicaciones.
1.4.5.10 Consultas de cuenta
Permite realizar consultas al servidor de comunicaciones, acerca de las características y parámetros de la cuenta de usuario, además de consultas de equipos asociados a la misma y la disponibilidad de los mismos.
1.4.5.11 Herramientas de apuntador del mouse sobre el área de mapa.
• Selección. Permite visualizar la localidad o sitio de interés más próxima a la posición del apuntador así como hacer uso, para el vehículo más cercano al apuntador, de las funciones de Localización, Ver última posición, Ver información del vehículo, Activar la interfaz de operación, Activar la interfaz de llamada de voz, Activar la interfaz de configuración general, Activar la interfaz de configuración de reportes y Seleccionar el móvil.
• Acercar a Rectángulo. Permite trazar un área rectangular a la cual acercarse en el mapa, con lo que se obtiene más detalle en la información cartográfica.
• Acercar a Punto. Permite seleccionar el punto sobre el cual acercarse a un 200% en el mapa, con lo que se obtiene más detalle en la información cartográfica.
• Alejar. Permite al usuario alejarse en el mapa al 50%, para abarcar un área mayor, con lo que se reduce el nivel de detalle de la información cartográfica.
• Desplazar. Permite recorrer o desplazar la sección del mapa mostrada.
• Centrar. Permite especificar el punto sobre el cual se centrará el mapa mostrado.
• Medir. Permite realizar mediciones de distancias entre dos puntos señalados en el mapa.
• Información. Muestra información asociada a los elementos gráficos del mapa (GIS).
1.4.5.12 Especificación de información cartográfica.
Mediante una serie de casillas, el usuario puede especificar los detalles que desea visualizar en el área del mapa, estando disponibles las siguientes capas de información: Vehículos, Sitios de interés, Rejilla Lat/Lon, Poblaciones, Ciudades principales, Autopistas, Carreteras, Vías férreas, Aeropuertos, Hidrografía, Áreas urbanas, División política nacional, Límites internacionales,
Nomenclatura de calles, Nomenclaturas de áreas urbanas (colonias), Elemento urbano (eje de calles o polígono de manzanas).
1.4.5.13 Búsquedas en el mapa.
• Identificación y lista de móviles existentes en el área visible del mapa.
• Poblaciones y Ciudades principales del mundo.
• Coordenadas (Latitud, Longitud).
1.4.6 Módulo de Alertas
Alerta Temporal. Presenta una ventana temporal por 2 minutos con la información relacionada con el evento que ocasiono el disparo de la alerta.
Alerta Permanente. Presenta una ventana que permanece hasta que el usuario del sistema la cierre.
Alerta Persistente. Presenta una ventana que persiste y solo puede ser restablecido con los datos de acceso de un usuario con cuenta master.
Alerta por Email. Envía la información de alerta a la lista de destinatarios de correo electrónico especificada en la configuración de cada móvil.
1.4.7 Gestor de Datos
Administra el almacenamiento y recuperación de la información de cuentas, registros de dispositivos y paquetes de datos de posiciones, además de validar el acceso a los datos.
1.5 Interrelación entre Programas
El MMON es el programa medular para la operación del sistema, toda vez que establece un enlace con un servicio de licenciamiento, residente en el servidor principal, para determinar si el usuario tiene acceso al servicio de comunicación. Además, permite al resto de los programas del sistema Xtrak, realizar descargas de información de datos del usuario, conocer el estado de la conexión al servidor, determinar si tiene servicio, etc. No hay interrelación directa entre el resto de los módulos o programas, aunque alimentan y consulta a la misma base de datos, pero para acciones independientes.
SERVIDOR DE LICENCIAS SERVIDOR SERVIDOR DE USUARIOS Internet Permisos De Servicio Lee: Comandos Escribe: Paquetes de Datos
XTRAK Gestor de Base de Datos
Gestor SQLSQLSQL MCOM
Módulo de Comunicación
Envía: • Datos de Cuenta
• Solicitudes de Descarga de Datos Recibe: • Permisos de Servicio
• Descargas de Datos
Envía: Comandos Recibe: Paquetes de Datos
MREG Módulo de
Registro MMON
Módulo Monitor
Lee: Datos de Registro Escribe: Datos de Registro
MREP Módulo de Reportes MMAP Módulo de Mapa MALE Módulo de Alertas
Lee: Datos Históricos, Registro, Cuentas, Etc.
Lee: Datos de Posición Escribe: Comandos
Lee: Datos Escribe: Historial de Alertas
Internet
Destinatarios Vía Correo Electrónico (Usuarios)
MSIN Módulo de Sincronización
Escribe: Descarga de Datos
MRUT Módulo de Itinerarios
