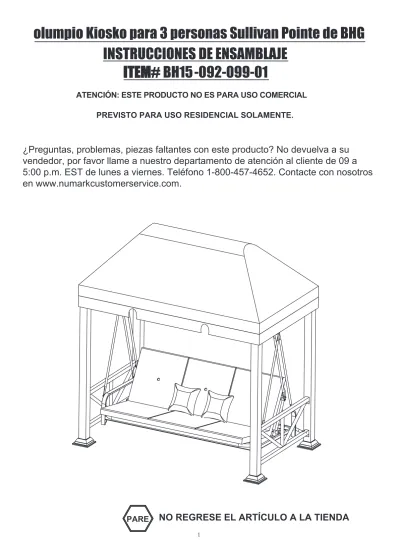

olumpio Kiosko para 3 personas Sullivan Pointe de BHG
INSTRUCCIONES DE ENSAMBLAJE
ITEM# BH15-092-099-01
ATENCIÓN: ESTE PRODUCTO NO ES PARA USO COMERCIAL PREVISTO PARA USO RESIDENCIAL SOLAMENTE.
¿Preguntas, problemas, piezas faltantes con este producto? No devuelva a su
vendedor, por favor llame a nuestro departamento de atención al cliente de 09 a
5:00 p.m. EST de lunes a viernes. Teléfono 1-800-457-4652. Contacte con nosotros
en www.numarkcustomerservice.com.
NO REGRESE EL ARTÍCULO A LA TIENDA
ADVERTENCIAS Y PRECAUCIONES
LIMPIEZA Y MANTENIMIENTO
Por favor revise y apriete todos los tornillos o sujetadores con regularidad para asegurarse del rendimiento apropiado y la seguridad de su columpio.
＊ Lave el marco y la tela con agua y jabón suave; enjuague por completo.
Seque el marco completamente y permita que la tela se seque lejos de la luz solar directa. No utilice blanqueador, ácido, u otros solventes sobre la tela o las partes del marco.
Para prolongar la vida y la belleza de su columpio, recomendamos que se almacene en un área seca cuando no esté siendo usado. (Por ejemplo, en las noches o durante los días lluviosos.)
＊ Es esencial ubicar el columpio a nivel del suelo y a no menos de 1.83 m de
cualquier obstrucción, vallas, garajes, la casa, ramas que cuelguen encima, tiras de secar ropa, o cables eléctricos.
＊
Se recomienda un ensamblaje hecho por adultos.
＊ Siempre remueva la canopia cuando haya viento fuerte, de otro modo la canopia puede
caer y causar daños a sus partes.
＊ El columpio debe ser inspeccionado siempre antes de cada uso.
＊ No descarte ningún empaque hasta que haya revisado que tiene todas las partes y
el paquete de guarniciones.
＊
Mantenga alejados a los niños durante el ensamblaje. Este artículo contiene partes pequeñas que pueden ser tragadas por los niños. Los niños deben siempre estar supervisados directamente por adultos mientras utilice este producto.
＊ El fabricante no aceptará responsabilidad por la reparación no autorizada o por las
modificaciones al kiosko.
Conserve las instrucciones de ensamblaje para futuras referencias. Aceite todas las partes metálicas móviles durante la temporada de uso.
Revise que todas las tuercas y tornillos estén apretados antes y durante la temporada de uso. ＊ ＊ ＊ ＊ ＊ ＊ ＊
＊ Peso límite es de 600 libras.
Tiempo estimado para el ensamblaje: 60 minutos - 2 personas
NO REGRESE EL ARTÍCULO A LA TIENDA
Remueva todos los componentes de la bolsa múltiple y desempaque todos los materiales del empaque. Por favor cuente los componentes, son:
NO. Parte Descripción Cantidad
A B Paneles laterales 2 C1 1 G 2 H 1 E 1 F 1 I 4 Poste de la pata Brazo derecho J 2
Barra colgante larga
Barra cruzada superior
Barra cruzada de pata trasera Brazo izquierdo Barra de soporte del asiento Espaldar y asiento D 4 4 K L M N O P 1 1 2 1 Almohadas
Barra colgante corta
Barra lateral de la canopia Marco superior de la canopia Cojín Tela de la canopia A C 2 Q R S 2 2 4 2
Base del poste Placa base
NO REGRESE EL ARTÍCULO A LA TIENDA
PARE
Poste de la pata
I
P
J
R
S
T14
A
B
C
D
E
F
G
H
Q
E
K
L
K
L
K
P
I
M
N
N
N
N
D
O
T13
NO REGRESE EL ARTÍCULO A LA TIENDA
NO. Part Descripción Cantidad T1 8+1 spare T2 Tornillo M6x15L 4 T3 Tornillo M6x36L 12+1 spare T4 2 T5 Tuerca M6 6 T6 4 T7 24 T10 2 T12
ACCESSERIES
2 T13 5 T15 1 T16 T17 1 Tornillo M8x20L Tornillo M8x65L Tornillo M8x77L 2 Tuerca M8 Hoja de instrucciones de ensamblaje Arandela plástica Gancho en S Soporte en U Llave hexagonal abierta 2 Tornillo cabeza embutida M6x12L T8 T9 T11 T14 T18 4 4 6 22 4 1 2 Arandela de metal M6 Arandela de metal M8 Llave Allen Llave hexagonal M8NO REGRESE EL ARTÍCULO A LA TIENDA
PARE
Paso1
T5 x 8 T11 x 8
Por favor no apriete los tornillos del todo en este paso.
Nota: Después de ensamblar, el tornillo T1 debe encajar con la placa base S.
Arandela de metal M8 Tornillo M8x20L
Tornillo M6x15L
Repita el procedimiento para las otras 3 patas.
T2 T11 T14 A A A B B T11 R S T5 T5 T1 T1 C T14 x 4 Soporte en U T1 x 8 Tornillo cabeza embutida M6x12L
Repita el procedimiento por el otro lado.
T2 x 4
Paso2
No apriete por completo.
NO REGRESE EL ARTÍCULO A LA TIENDA
Paso3
No apriete por completo.
Repita el procedimiento por el otro lado.
T5 x 4 T11 x 4 Arandela de metal M8 Tornillo M8x20L A D A B D D A B D B T11 T5
NO REGRESE EL ARTÍCULO A LA TIENDA
Paso4
Paso5
No apriete por completo.
Repita el procedimiento por el otro lado.
D E T11 T9 T6 T11 E E D D T9 x 4 T11 x 8 Tuerca M8 T6 x 4
Tornillo M8x60L Arandela de metal M8
C F T10 T4 C T10 x 2 T4 x 2
Tornillo M6x55L Arandela de metal M6
No apriete por completo.
Repita el procedimiento por el otro lado.
Y luego apriete todos los tornillos del marco excepto por el tornillo T2 en el poste de la pata superior.
Nota: Las flechas en la barra cruzada de la pata trasera debería señalar hacia arriba.
NO REGRESE EL ARTÍCULO A LA TIENDA
Paso6
Por favor apriete todos los tornillos en este paso.
Paso7
T9 x 2 T11 x 2 T12 x 2
Arandela de metal M8 Arandela de plástico
Tuerca M8 T7 x 2
Tornillo M8x77L
Por favor asegúrese de las pestañas en las terminales de las barras de soporte del asiento, que estén insertadas por completo dentro de los soportes de los brazos. Nota: Hay una etiqueta de "Frente" en los brazos izquierdo y derecho.
El asiento debería ensamblarse frente a los brazos.
FR O N T G G G I I I I H G H T12 T7 T9 T11 J J H FR O N T
NO REGRESE EL ARTÍCULO A LA TIENDA
Paso8
Paso9
T13 x 2 Gancho en S T13 J G J L K H H L L L K K L L K J E Nota: La barra colgante larga mira hacia afuera.La barra colgante corta mira hacia adentro.
NO REGRESE EL ARTÍCULO A LA TIENDA
Paso10
Por favor apriete todos los tornillos y tuercas.
Paso11
N N M M N T8 T3 T3 x 4 T8 x 4 Tuerca M6 Tornillo M6x30LUsar como columpio.
Fully check with all the bolts and keep all them tightened at this step.
Q
O
P Q
NO REGRESE EL ARTÍCULO A LA TIENDA
12
Paso12
Convertir el columpio en una cama mecedora.J L Impreso en China K L F J F J F J F J
La barra de soporte de la parte trasera de J debe insertarse en el soporte en U a la vez por 2 personas y luego presionarla del todo, manteniendo la cama nivelada.
Remover los cojines.
Sacar la barra colgante L del perno en la parte trasera de J.
