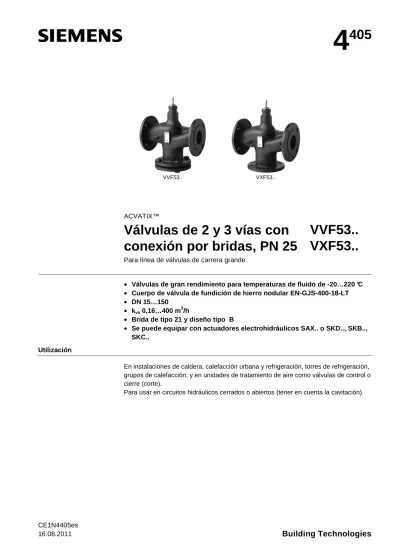

Válvulas de 2 y 3 vías con conexión por bridas, PN 25

4

405

VVF53.. VXF53..

ACVATIX™

Válvulas de 2 y 3 vías con

conexión por bridas, PN 25

VVF53..

VXF53..

Para línea de válvulas de carrera grande.

•

Válvulas de gran rendimiento para temperaturas de fluido de -20…220 °C

•

Cuerpo de válvula de fundición de hierro nodular EN-GJS-400-18-LT

•

DN 15…150

•

kvs

0,16…400 m

3

/h

•

Brida de tipo 21 y diseño tipo B

•

Se puede equipar con actuadores electrohidráulicos SAX.. o SKD.., SKB..,

SKC..

Utilización

En instalaciones de caldera, calefacción urbana y refrigeración, torres de refrigeración,

grupos de calefacción, y en unidades de tratamiento de aire como válvulas de control o

cierre (corte).

Resumen de modelos

Actuadores SAX.. 2) SKD.. 2) SKB.. SKC.. Válvulas Carrera 20 mm 40 mm Fuerza de posicionamiento 800 N 1000 N 2800 N 2800 N PN 25 PN 16 1) Hoja técnica N4501 N4561 N4664 N4566

DN kvs SV ∆ps ∆pmax ∆ps ∆pmax ∆ps ∆pmax ∆ps ∆pmax

Ref. almacén [m3/h] [kPa]

Fluidos VVF53.15-0.16 S55208-V100 15 0,16 VVF53.15-0.2 S55208-V101 15 0,2 VVF53.15-0.25 S55208-V102 15 0,25 VVF53.15-0.32 S55208-V103 15 0,32 VVF53.15-0.4 S55208-V104 15 0,4 VVF53.15-0.5 S55208-V105 15 0,5 VVF53.15-0.63 S55208-V106 15 0,63 VVF53.15-0.8 S55208-V107 15 0,8 VVF53.15-1 S55208-V108 15 1 VVF53.15-1.25 S55208-V109 15 1,25 > 50 VVF53.15-1.6 S55208-V110 15 1,6 VVF53.15-2 S55208-V111 15 2 VVF53.15-2.5 S55208-V112 15 2,5 VVF53.15-3.2 S55208-V113 15 3,2 VVF53.15-4 S55208-V114 15 4 VVF53.20-6.3 S55208-V116 20 6,3 2500 2500 VVF53.25-5 S55208-V117 25 5 VVF53.25-6.3 S55208-V118 25 6,3 VVF53.25-8 S55208-V119 25 8 VVF53.25-10 S55208-V120 25 10 1600 1200 2100 1200 VVF53.32-16 S55208-V122 32 16 900 750 1200 1100 2500 VVF53.40-12.5 S55208-V123 40 12,5 VVF53.40-16 S55208-V124 40 16 VVF53.40-20 S55208-V125 40 20 VVF53.40-25 S55208-V126 40 25 550 500 750 650 2000 1200 VVF53.50-31.5 S55208-V127 50 31,5 VVF53.50-40 S55208-V128 50 40 350 300 450 400 1200 1150 - - VVF53.65-63 3) S55208-V129 65 63 700 650 VVF53.80-100 3) S55208-V130 80 100 450 400 VVF53.100-160 3) S55208-V131 100 160 300 250 VVF53.125-250 3) S55208-V132 125 250 175 160 VVF53.150-400 S55208-V133 150 400 > 100 - - - - 125 100 Vapor 4) VVF53.15-0.16 S55208-V100 15 0,16 VVF53.15-0.2 S55208-V101 15 0,2 VVF53.15-0.25 S55208-V102 15 0,25 VVF53.15-0.32 S55208-V103 15 0,32 VVF53.15-0.4 S55208-V104 15 0,4 VVF53.15-0.5 S55208-V105 15 0,5 VVF53.15-0.63 S55208-V106 15 0,63 VVF53.15-0.8 S55208-V107 15 0,8 VVF53.15-1 S55208-V108 15 1 VVF53.15-1.25 S55208-V109 15 1,25 VVF53.15-1.6 S55208-V110 15 1,6 > 50 VVF53.15-2 S55208-V111 15 2 VVF53.15-2.5 S55208-V112 15 2,5 VVF53.15-3.2 S55208-V113 15 3,2 VVF53.15-4 5) S55208-V114 15 3,6 VVF53.20-6.3 5) S55208-V116 20 5 VVF53.25-5 S55208-V117 25 5 VVF53.25-6.3 S55208-V118 25 6,3 VVF53.25-8 S55208-V119 25 8 VVF53.25-10 5) S55208-V120 25 8 VVF53.32-16 5) S55208-V122 32 15 1200 VVF53.40-12.5 S55208-V123 40 12,5 > 100 - - 2500 2500 1200 - -

Actuadores SAX.. 2) SKD.. 2) SKB.. SKC.. Válvulas Carrera 20 mm 40 mm Fuerza de posicionamiento 800 N 1000 N 2800 N 2800 N PN 25 PN 16 1) Hoja técnica N4501 N4561 N4664 N4566

DN kvs SV ∆ps ∆pmax ∆ps ∆pmax ∆ps ∆pmax ∆ps ∆pmax

Ref. almacén [m3/h] [kPa]

Vapor 4) VVF53.65-63 S55208-V129 65 63 1000 VVF53.80-100 S55208-V130 80 100 750 VVF53.100-160 5) _S55208-V131 100 150 500 VVF53.125-250 5) _S55208-V132 125 220 300 VVF53.150-400 5) S55208-V133 150 360 > 100 - - - 2500 200 ∆pmax DN kvs SV [kPa] Ref. almacén [m3_/h] Fluidos VXF53.15-1.6 S55208-V140 15 1,6 VXF53.15-2.5 S55208-V141 15 2,5 VXF53.15-4 S55208-V142 15 4 VXF53.20-6.3 S55208-V144 20 6,3 VXF53.25-6.3 S55208-V145 25 6,3 VXF53.25-10 S55208-V146 25 10 1200 1200 VXF53.32-16 S55208-V148 32 16 750 1100 VXF53.40-16 S55208-V149 40 16 VXF53.40-25 S55208-V150 40 25 500 200 650 1200 VXF53.50-40 S55208-V152 50 40 300 100 400 200 1150 200 - - VXF53.65-63 3) S55208-V153 65 63 650 200 VXF53.80-100 3) S55208-V154 80 100 400 200 VXF53.100-160 3) S55208-V155 100 160 250 150 VXF53.125-250 3) S55208-V156 125 250 160 100 VXF53.150-400 S55208-V157 150 400 > 100 - - - - 100 70 1)

DN 15…50: Dimensiones de brida para PN 16 y PN 25 DN 65…150: Dimensiones de brida solo para PN 25.

2)

Para usar con una temperatura de fluido máxima de hasta 150 °C.

3)

Característica de válvula para valor kvs 63 m 3

/h del 90% de la carrera, valor kvs 100, 160 y 250 m 3

/h del 80% de la carrera optimizada para máximo caudal.

4)

Con vapor operan con dirección de flujo opuesta.

5)

Valor kvs reducido.

DN = Tamaño nominal.

kvs = Valor de flujo nominal de agua fría (5...30 °C) a través de la válvula totalmente abierta (H100)

con una presión diferencial de 100 kPa (1 bar). Sv = Rangeabilidad.

∆ps = Máxima presión diferencial permitida a la que la válvula motorizada aún cierra de forma segura

contra la presión.

∆pmax = Máxima presión diferencial permitida a través de la vía de paso para todo el rango de

posicionamiento de la válvula motorizada.

Si se usa un elemento calefactor de vástago con temperaturas de fluido inferiores

a –5 °C, debe sustituirse la empaquetadura de estan queidad del vástago. En tal

caso, la empaquetadura de estanqueidad debe solicitarse por separado

(referencia de almacén: 4 284 8806 0).

Pedidos

Ref. del producto Ref. de almacén Descripción

VXF53.25-6.3 S55208-V145 Válvula de 3 vías con brida, PN 25. SAX31.03 S55150-A106 Actuador electrohidráulico.

Las válvulas, los actuadores y los accesorios se embalan y entregan como

artículos independientes.

Las contrabridas, los pernos y las juntas de acoplamiento deben proporcionarse

en la instalación.

Ver la página 13.

Nota

Ejemplo

Entrega

Nota

Repuestos, Rev.-Nº.

Combinaciones de equipos

Ref.

producto Descripción Carrera

Fuerza de posicionam. Tensión de servicio Señal de posicionam. Tiempo muelle retorno Tiempo de posicionam. LED Ajuste manual Funciones auxiliares SAX31.00 S55150-A105 120 s SAX31.03 S55150-A106 3 posiciones 1) SAX61.03 SAX61.03U S55150-A100 S55150-A100-A100 0…10 V 4…20 mA 0…1000 Ω - 30 s - Empujar y fijar 2) , 3) SAX81.00 S55150-A102 120 s SAX81.03 SAX81.03U S55150-A103 S55150-A103-A100 20 mm 800 N 230 V CA 3 posiciones - 30 s - Empujar y fijar 1) SKD32.21 SKD32.21 8 s Apertura: 30 s Cierre: 10 s SKD32.50 SKD32.50 - SKD32.51 SKD32.51 230 V CA 3 posiciones 8 s 120 s - 1) SKD60 SKD60 - SKD62 SKD62U SKD62 SKD62U 2) SKD62UA SKD62UA 0…10 V 4…20 mA 0…1000 Ω 15 s Apertura: 30 s Cierre: 15 s 4) SKD82.50 SKD82.50U SKD82.50 SKD82.50U - SKD82.51 SKD82.51U SKD82.51 SKD82.51U 20 mm 1000 N 24 V CA 3 posiciones 8 s 120 s - Girar, La posición se mantiene 1) SKB32.50 SKB32.50 - SKB32.51 SKB32.51 230 V CA 3 posiciones 10 s 120 s - 1) SKB60 SKB60 - SKB62 SKB62U SKB62 SKB62U 2) SKB62UA SKB62UA 0…10 V 4…20 mA 0…1000 Ω 10 s Apertura: 120 s Cierre:10 s 4) SKB82.50 SKB82.50U SKB82.50 SKB82.50U - SKB82.51 SKB82.51U SKB82.51 SKB82.51U 20 mm 2800 N 24 V CA 3 posiciones 10 s 120 s - Girar, La posición se mantiene 1) SKC32.60 SKC32.60 - SKC32.61 SKC32.61 230 V CA 3 posiciones 18 s 120 s - 1) SKC60 SKC60 - SKC62 SKC62U SKC62 SKC62U 2) SKC62UA SKC62UA 0…10 V 4…20 mA 0…1000 Ω 20 s Apertura: 120 s Cierre: 20 s 4) SKC82.60 SKC82.60U SKC82.60 SKC82.60U - SKC82.61 SKC82.61U SKC82.61 SKC82.61U 40 mm 2800 N 24 V CA 3 posiciones 18 s 120 s - Girar, La posición se mantiene 1)

1) _{Conmutador auxiliar, potenciómetro} 2)

Retroalimentación de posición, control forzado, selección de característica de válvula

3)

Opcional: Control de secuencia, selección de dirección de acción

4) _{Control de secuencia adicional, limitación de carrera, y selección de dirección de acción}

Documentación del producto

•

Instrucciones de montaje

M4030

74 319 0749 0

•

Documentación básica

P4030

Contiene información y conocimientos

técnicos básicos de válvulas.

Diseño técnico y mecánico

Las ilustraciones siguientes muestran el diseño básico de las válvulas. Las

Fluidos Vapor

Cierre contra presión Cierre con presión

¡Las válvulas de 2 vías no se transforman en válvulas de 3 vías al retirar la

brida de sellado!

Fluidos

Válvula mezcladora (uso preferido) Válvula de desviación

Accesorios

Ref. del

productor Ref. almacén Descripción Nota

ASZ6.5 ASZ6.5

ASZ6.6 S55845-Z108

Elemento calefactor de vástago.

Necesario para temperaturas de fluido de < 0 °C.

- 428488060

Empaquetadura de estanqueidad de vástago.

Al usar válvulas de la línea V..F53.. con un elemento calefactor de vástago y temperaturas de fluido inferiores a -5 °C, debe sustituirse la empaquetadura de estanqueidad del vástago.

Tipo de

adaptador Ref. producto

Pernos incluidos Descripción VXF41.. ALF41B15 S55845-Z110 4x M12x90mm DN 15 ALF41B25 S55845-Z111 4x M12x90mm DN 25 ALF41B40 S55845-Z112 4x M16x90mm DN 40 ALF41B50 S55845-Z113 4x M16x90mm DN 50

Adaptador para sustituir válvulas de 3 vías VXF41.. por VXF53..

• Debido a dimensiones distintas de la brida de bypass.

• Cada válvula a sustituir precisa un adaptador.

• El adaptador se suministra con el número y tamaño necesario de pernos y roscas, así como con dos juntas planas adecuadas. Sustituir válvulas de 3 vías VXF41.. DN 65…150 por válvulas de 3 vías VXF43.. (consultar la hoja técnica N4404).

DN 15

Válvulas de 2 vías

Nota

Dimensionamiento

0,02 0,03 0,04 0,05 0,06 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1 2 3 4 5 6 8 10 20 30 40 50 60 80 100 200 300 400 500 1 2 3 4 5 6 8 1 0 2 0 3 0 4 0 5 0 6 0 8 0 1 0 0 2 0 0 3 0 0 4 0 0 5 0 0 6 0 0 8 0 0 1 0 0 0 2 0 0 0 0 ,0 1 0 ,0 2 0 ,0 3 0 ,0 4 0 ,0 5 0 ,0 6 0 ,0 8 0 ,1 0 ,2 0 ,3 0 ,4 0 ,5 0 ,6 0 ,8 1 0 2 0 0,025 0,02 0,015 0,01 0,008 0,006 3 0 0 0 600 800 1000 2000 3000 150 1500 1 1,5 2 3 4 5 6 8 15 30 kVS 0,04 0,06 0,03 0,05 0,08 0,1 0,15 0,2 0,25 0,4 0,6 0,3 0,5 0,8 1 1,5 2 2,5 4 6 3 5 8 10 15 20 25 40 60 30 50 80 100 150 200 250 400 600 300 500 800 360 ₂₅0 160 40 31.5 25 20 16 12.5 10 8 6.3 5 4 3.2 2.5 2 1.6 1.25 1 0.8 0.63 0.5 0.4 0.32 0.25 0.2 0.16 63 100 1 5 0 0

Los valores ∆pmax se aplican para la función de mezcla. Consulte los valores ∆pmax para la función de

desviación en la tabla “Resumen de modelos”, página 2.

Consulte los valores ∆pmax para el valor kvs 16, DN 32, en la tabla “Resumen de modelos”, página 2.

C a u d a l n o m in a l kv / kv s Carrera H / H100

0…30%:

Lineal.

30…100%: Isoporcentual.

n

gl

= 3 según VDI / VDE 2173.

Para valores k

vs

altos, la característica de

válvula está optimizada para un caudal

máximo k

V100

.

C a u d a l n o m m in a l kv / kv s Carrera H / H100

0…100%: Lineal.

C a u d a l n o m in a l kv / kv s Carrera H / H100

Vía de paso A-AB

0...30%:

Lineal.

30...100%: Isoporcentual .

n

gl

= 3 según VDI / VDE 2173.

Para valores k

vs

altos, la característica de

válvula está optimizada para un caudal

máximo k

V100

.

Bypass B-AB

0...100%:

Lineal.

Vía AB = Caudal constante.

Vía A

= Caudal variable.

Vía B

= Bypass (caudal variable).

Mezcladora:

Caudal de vía A y vía B a vía AB.

De desviación: Caudal de vía AB a vía A y vía B.

C a u d a l n o m in a l kv / kv s Carrera H / H100

Vía de paso A-AB

0...100%:

Lineal.

Bypass B-AB

0...100%:

Lineal.

Característica de la

válvula de 2 vías

Para líneas de producto:

VVF53.125-250

VVF53.150-400

Válvulas de 3 vías

Para líneas de producto:

VXF53.125-250

VXF53.150-400

Presión y temperaturas de funcionamiento según ISO 7005, EN 1092 y EN 12284.

•

Se deben respetar todas las normativas locales pertinentes.

P re s ió n a b s . d e f u n c io n a m ie n to [ b a r]

Temperatura del fluido [°C] Vapor húmedo Evitar Vapor saturado

Vapor sobrecalentado

Rango de funcionamiento permitido

A Índice de presión subcrítica B Índice de presión supercrítica

Presión de

funcionamiento y

temperatura del fluido

Fluidos

con V..F53..

P re s ió n d e f u n c io n a m ie n to [ b a r] -20 25 24 23 22 21 20 19 18 1 0 -100 20 80 100 120 140 160 180 200 220 240

Temperatura del fluido [°C]

Curva para vapor saturado; el vapor se forma por debajo de esta línea.

Presión de funcionamiento según EN 1092.

Notas

Vapor saturado

Vapor sobrecalentado

Fluido Válvula Nota Rango de temperatura Tmin [°C] Tmax [°C] VV F 5 3 .. V X F 5 3 .. Agua fría 1 25 ■ ■ - Agua caliente 1 130 ■ ■ - 130 150 ■ ■ - 150 180 ■ ■ - Agua caliente a alta

temperatura 1)

180 220 ■ ■

Agua con anticongelante -5 150 ■ ■

-10 150 ■ ■

-20 150 ■ ■

V..F53: Con temperaturas de fluido inferiores a -5 °C, sustituir la empaquetadura de

estanqueidad del vástago.

Agua de refrigeración 2) 1 25 ■ ■ -

Salmueras -5 150 ■ ■

-10 150 ■ ■

-20 150 ■ ■

V..F53: Con temperaturas de fluido inferiores a -5 °C, sustituir la empaquetadura de

estanqueidad del vástago.

100 150 ■ - - Vapor saturado 3)

100 220 ■ - - Vapor sobrecalentado 120 150 ■ - - 120 220 ■ - -

Aceite térmico (transferencia) 20 220 ■ ■ Sobre la base de aceite mineral

Agua súper limpia

(desmineralizada y desionizada) 1 150 - -

1) _{Diferenciación debido a la curva de vapor saturado} 2)

Circuitos abiertos

3)

Funciona con dirección de flujo inversa con vapor

Campos de aplicación Válvula

VVF53.. VXF53..

Generación Instalaciones de caldera ■ ■

Instalaciones de calefacción urbana ■ -

Instalaciones de refrigeración ■ ■

Torres de refrigeración 1) ■ ■

Distribución Grupos de calefacción ■ ■

Unidades de tratamiento de aire ■ ■

1) _{Circuitos abiertos}

Notas de ingeniería

Preferentemente en el retorno, ya que la temperatura y la tensión sobre la

empaquetadura de estanqueidad del vástago son menores.

Con vapor, invierta la dirección del flujo en las válvulas de las líneas VVF53..

Monte un filtro o colector de impurezas antes de la válvula para garantizar un

funcionamiento adecuado y una larga vida en servicio de la válvula.

Retire la suciedad, los restos de soldadura, etc. de las válvulas y las tuberías.

Se puede evitar la cavitación limitando la presión diferencial a través de la válvula

en función de la temperatura y la presión del fluido.

Notas de montaje

Interiores Exteriores 1)

1) _{Solo en combinación con carcasa para exteriores ASK39.1 y actuadores SAX..}

Las posiciones de montaje se aplican a las válvulas de 2 y de 3 vías.

Compatibilidad de

fluidos y rangos de

temperatura

Campos de aplicación

Lugar de montaje

Colector de impurezas

Cavitación

Posición de montaje

Notas de puesta en marcha

La válvula solo se puede poner en funcionamiento si el actuador y la válvula

están correctamente ensamblados.

Compruebe que el vástago del actuador y el vástago de la válvula se conectan

correctamente en todas las posiciones.

Válvula Vía de paso AAB Bypass BAB

El vástago de la válvula se extiende Cierra Abre El vástago de la válvula se retrae Abre Cierra

Notas de mantenimiento

Las válvulas no precisan mantenimiento.

Al realizar servicios en válvulas o actuadores:

•

Desactive la bomba y desconecte la alimentación.

•

Cierre las válvulas de corte.

•

Despresurice por completo el sistema de tuberías y permita que se enfríen del

todo las tuberías.

Si es necesario, desconecte los cables eléctricos.

Debido a los diferentes materiales utilizados, la válvula debe desmontarse antes

de eliminarla. Puede que la ley exija tratar determinados componentes de la

válvula de forma especial o que ello resulte sensato desde el punto de vista

ecológico. Respete la legislación local vigente.

Garantía

Los datos técnicos relacionados con la aplicación solo se garantizan cuando las

válvulas se utilizan con los actuadores Siemens indicados en la lista de

“Combinaciones de equipos”, página 3.

Si se usan con actuadores de otros fabricantes, cualquier garantía de Siemens

queda anulada.

Nota

Comprobación de

funcionamiento

Datos técnicos

Datos de

Clase PN

PN 25

funcionamiento

Conexión

Brida

Presión de funcionamiento

Sección “Presión de funcionamiento y

temperaturas del fluido”, página 8

Característica de la válvula

1)

Sección “Características de la válvula”, pág. 7

Índice de fuga

Vía de paso

0…0,01% del valor k

vs

(Clase IV)

Bypass

0,5…2% del valor k

vs

con SKD.., SKB.., SKC..

0,05% del valor k

vs

con SAX..

Fluidos permitidos

Ver la tabla “Compatibilidad de fluidos y rangos

de temperatura”, página 9

Temperatura del fluido

-20…220 °C

2)

Rangeabilidad

DN 15‚ k

vs

≤

1,25 m³/h: >50

DN 15...150: >100

Carrera nominal

Hasta DN 50: 20 mm

Desde DN 65: 40 mm

Materiales

Cuerpo de la válvula / Brida ciega

EN-GJS-400-18-LT / P265GH

Vástago, asiento, obturador de válvula Acero inoxidable

Empaquetadura de estanqueidad del

vástago

Acero inoxidable

FEPM (sin silicona)

Adaptador ALF41B..

Acero S235JRG2

Estándares

Directiva de equipos de presión

PED 97/23/EC

Accesorios portadores de presión

Según artículo 1, sección 2.1.4

Grupo de fluidos 2

PN 25

sin certificación CE de acuerdo

con el artículo 3, sección 3

(buenas prácticas de ingeniería)

≤ DN 40

Categoría I, con certificación CE

DN 50…100

Categoría II, con certificación CE,

número de identificación de cuerpo

notificado 0036

DN 125…150

Clase PN

ISO 7268

Presión de funcionamiento

ISO 7005, DIN EN 12284

Bridas

ISO 7005

Longitud de las válvulas embridadas

DIN EN 558-1, línea 1

Característica de la válvula

VDI 2173

Índice de fuga

Vía de paso, Bypass según

EN 60534-4 / EN 1349

Condiciones ambientales

Almacenamiento: IEC 60721-3-1

Clase

1K3

Temperatura

-15…+55 °C

Humedad relativa

5…95% h. r.

Transporte: IEC 60721-3-2

Clase

2K3, 2M2

Temperatura

-30…+65 °C

Humedad relativa

< 95% h. r.

Funcionamiento: IEC 60721-3-3

Clase

3K5, 3Z11

Temperatura

-15…+55 °C

Humedad relativa

5…95% h. r.

Compatibilidad medioambiental

ISO 14001 (medio ambiente)

ISO 9001 (calidad)

SN 36350 (productos respetuosos con el

medioambiente)

RL 2002/95/EG (RoHS)

Dimensiones / Peso

Dimensiones

Ver “Dimensiones”, página 12

Peso

Ver “Dimensiones”, página 12

1) _{Para ciertas líneas de válvula y valores k}

vs altos, la característica de la válvula está optimizada para

caudal máximo kV100 2)

Con temperaturas de fluido < -5 °C se tiene que su stituir la empaquetadura de estanqueidad del vástago. La empaquetadura de estanqueidad deberá pedirse por separado (Referencia: 4 284 8806 0).

Dimensiones

DN B Ø D Ø D1 Ø D2 L1 L2 L3 Ø K H1 H2 H Ref. de producto SAX.. SKD.. SKB.. SKC.. 15 4,2 14 95 46 14 (4x) 130 65 87,5 65 63 159,5 505 563 638 - 20 5,4 16 105 56 14 (4x) 150 75 99,5 75 63 144,4 505 563 638 - 25 6,1 15 115 65 14 (4x) 160 80 104,5 85 63 159,5 505 563 638 - 32 8,8 17 140 76 19 (4x) 180 90 119 100 60 156,5 502 560 635 - 40 10,2 16 150 84 19 (4x) 200 100 129 110 60 156,5 502 560 635 - 50 13,7 16 165 99 19 (4x) 230 115 146 125 100 196,5 542 600 675 - 65 21,8 17 185 118 19 (8x) 290 145 178 145 115 231,5 - - - 690 80 28,1 17 200 132 19 (8x) 310 155 190 160 115 231,5 - - - 690 100 38 17 235 156 23 (8x) 350 175 212,5 190 146 262,5 - - - 721 125 51,9 17 270 184 28 (8x) 400 200 242 220 159 275,5 - - - 734 VVF53.. 150 74,1 17 297 211 28 (8x) 480 240 284 250 186,5 303 - - - 762

VVF53..

DN B Ø D Ø D1 Ø D2 L1 L2 L3 Ø K H1 H2 H Ref. de producto SAX.. SKD.. SKB.. SKC.. 15 3,2 14 95 46 14 (4x) 130 65 65 65 63 159,5 505 563 638 - 20 4,1 16 105 56 14 (4x) 150 75 75 75 63 159,5 505 563 638 - 25 4,6 15 115 65 14 (4x) 160 80 80 85 63 159,5 505 563 638 - 32 6,1 17 140 76 19 (4x) 180 90 90 100 60 156,5 502 560 635 - 40 7,2 16 150 84 19 (4x) 200 100 100 110 60 156,5 502 560 635 - 50 9,8 16 165 99 19 (4x) 230 115 115 125 100 196,5 542 600 675 - 65 16,8 17 185 118 19 (8x) 290 145 145 145 115 231,5 - - - 690 80 21,2 17 200 132 19 (8x) 310 155 155 160 115 231,5 - - - 690 100 29 17 235 156 23 (8x) 350 175 175 190 146 262,5 - - - 721 125 39,7 17 270 184 28 (8x) 400 200 200 220 159 275,5 - - - 734 VXF53.. 150 57 17 297 211 28 (8x) 480 240 240 250 186,5 303 - - - 762

Repuestos

Ref. de

producto DN Ref. de almacén Comentarios

74 284 0061 0 - VVF53..

VXF53.. DN 15…150

4 284 8806 0 Cuando se utiliza con temperaturas inferiores a -5 °C

VXF53..

Empaquetadura de

estanqueidad del

vástago

Números de revisión

Ref. de producto Válido desde rev. nº. Ref. de producto Válido desde rev. nº.

VVF53.15-0.16 ..A VXF53.15-1.6 ..A VVF53.15-0.2 ..A VXF53.15-2.5 ..A VVF53.15-0.25 ..A VXF53.15-4 ..A VVF53.15-0.32 ..A VXF53.20-6.3 ..A VVF53.15-0.4 ..A VXF53.25-6.3 ..A VVF53.15-0.5 ..A VXF53.25-10 ..A VVF53.15-0.63 ..A VXF53.32-16 ..A VVF53.15-0.8 ..A VXF53.40-16 ..A VVF53.15-1 ..A VXF53.40-25 ..A VVF53.15-1.25 ..A VXF53.50-40 ..A VVF53.15-1.6 ..A VXF53.65-63 ..A VVF53.15-2 ..A VXF53.80-100 ..A VVF53.15-2.5 ..A VXF53.100-160 ..A VVF53.15-3.2 ..A VXF53.125-250 ..A VVF53.15-4 ..A VXF53.150-400 ..A VVF53.20-6.3 ..A VVF53.25-5 ..A VVF53.25-6.3 ..A VVF53.25-8 ..A VVF53.25-10 ..A VVF53.32-16 ..A VVF53.40-12.5 ..A VVF53.40-16 ..A VVF53.40-20 ..A VVF53.40-25 ..A VVF53.50-31.5 ..A VVF53.50-40 ..A VVF53.65-63 ..A VVF53.80-100 ..A VVF53.100-160 ..A VVF53.125-250 ..A VVF53.150-400 ..A
