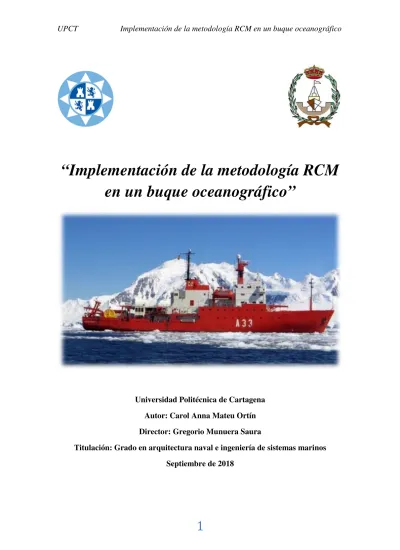

“Implementación de la metodología RCM en un buque oceanográfico”
Universidad Politécnica de Cartagena Autor: Carol Anna Mateu Ortín Director: Gregorio Munuera Saura
Titulación: Grado en arquitectura naval e ingeniería de sistemas marinos Septiembre de 2018
2
Agradecimientos
A Luis, por su amor incondicional y apoyo constante
.
A mi abuelo Diego, por no ponerme en duda al tomar la decisión de realizar esta aventura.
A mis padres, por creer en mí cuando ni yo misma lo hacía.
A mi tito Pedro Antonio, porque siempre será mi favorito.
A mi princesa Ainhoa, por darme caña cuando lo necesitaba.
A Mariano, por su ayuda y confianza desde el primer momento.
A mi amigo “Jocewii”, que tiene un lado oscuro que mola bastante.
A mi amigo Juanma, por abrirme la puerta al maravilloso mundo de la física.
3
Resumen
El objetivo de este proyecto es establecer una serie de procesos y tareas a desarrollar para conseguir que el buque oceanográfico se encuentre siempre en buen estado de conservación y funcionamiento. El buque sobre el que se desarrolla el plan de mantenimiento es el “A-33 Hespérides”, un barco de investigación perteneciente a la Armada Española. En el proyecto se analizan los distintos elementos que componen cada uno de los sistemas del buque, con el fin de determinar qué tipo de mantenimiento es más favorable para cada uno de ellos. Para ello se ha llevado a cabo un estudio de criticidad. Los resultados obtenidos en dicho análisis reflejan cuáles son los elementos más vulnerables, pudiéndose de este modo establecer una jerarquía entre los ítems de criticidad alta, media o baja. Esta jerarquización servirá para poder realizar un plan de mantenimiento ajustado a las necesidades que presenta el buque objeto de estudio.
