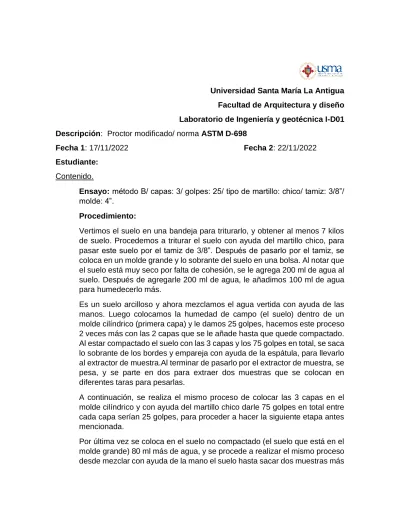

Universidad Santa María La Antigua Facultad de Arquitectura y diseño Laboratorio de Ingeniería y geotécnica I-D01 Descripción: Proctor modificado/ norma ASTM D-698
Fecha 1: 17/11/2022 Fecha 2: 22/11/2022 Estudiante:
Contenido.
Ensayo: método B/ capas: 3/ golpes: 25/ tipo de martillo: chico/ tamiz: 3/8”/
molde: 4”.
Procedimiento:
Vertimos el suelo en una bandeja para triturarlo, y obtener al menos 7 kilos de suelo. Procedemos a triturar el suelo con ayuda del martillo chico, para pasar este suelo por el tamiz de 3/8”. Después de pasarlo por el tamiz, se coloca en un molde grande y lo sobrante del suelo en una bolsa. Al notar que el suelo está muy seco por falta de cohesión, se le agrega 200 ml de agua al suelo. Después de agregarle 200 ml de agua, le añadimos 100 ml de agua para humedecerlo más.
Es un suelo arcilloso y ahora mezclamos el agua vertida con ayuda de las manos. Luego colocamos la humedad de campo (el suelo) dentro de un molde cilíndrico (primera capa) y le damos 25 golpes, hacemos este proceso 2 veces más con las 2 capas que se le añade hasta que quede compactado.
Al estar compactado el suelo con las 3 capas y los 75 golpes en total, se saca lo sobrante de los bordes y empareja con ayuda de la espátula, para llevarlo al extractor de muestra.Al terminar de pasarlo por el extractor de muestra, se pesa, y se parte en dos para extraer dos muestras que se colocan en diferentes taras para pesarlas.
A continuación, se realiza el mismo proceso de colocar las 3 capas en el molde cilíndrico y con ayuda del martillo chico darle 75 golpes en total entre cada capa serían 25 golpes, para proceder a hacer la siguiente etapa antes mencionada.
Por última vez se coloca en el suelo no compactado (el suelo que está en el molde grande) 80 ml más de agua, y se procede a realizar el mismo proceso desde mezclar con ayuda de la mano el suelo hasta sacar dos muestras más
para pesarlas en dos taras más, en total serían 6 muestras en 6 taras, que se colocan en un horno. Al final de pasar 24 horas de las muestras dentro del horno, se pesan nuevamente.
Aportes:
Conclusión.
Con los límites de consistencia de un suelo podemos identificas los diferentes estados del suelo, la cantidad de agua en cada uno de su estado y como afecta esta humedad.
