INTRODUCCIÓN

INTRODUCCION

El presente Informe de Suficiencia corresponde al " ESTUDIO DE

PREINVERSION DE LA AMPLACIÓN Y MEJORAMIENTO DEL SISTEMA DE AGUA Y ALCANTARILLADO DEL CENTRO POBLADO MEDIO MUNDO " que contempla el desarrollo de los puntos más importantes de un estudio de preinversión, tomando como referencia el marco teórico del SNIP (Sistema Nacional de Inversión Pública), con la finalidad de demostrar la viabilidad del proyecto propuesto. El informe ha sido desarrollado en la Facultad de Ingeniería Civil de la Universidad Nacional de Ingeniería con el objeto de obtener el Título Profesional de Ingeniero Civil que otorga esta universidad.

Las deficiencias de los servicios de abastecimiento de agua y alcantarillado que existen en nuestro país y en especial en las zonas de la costa como el Centro Poblado Medio Mundo, ha motivado el presente trabajo, en ese sentido se ha considerado proponer y evaluar un proyecto con fines de mejorar el nivel de vida de sus pobladores. El informe se ha estructurado de la siguiente manera:

Capítulo I Aspectos Generales:

Se menciona a los participantes y a los interesados para la realización del proyecto con lo cual también se describe el marco referencia de la situación actual del problema que existe en el poblado.

Capítulo II Identificación:

Se describe situación actual de los componentes que conforman el sistema de Agua y Alcantarillado tanto en aspectos demográficos, socioculturales y técnicas

Capítulo II Formulación y Evaluación:

Se identifica el servicio, luego se analiza a la parte demandante y con esto se

proyecta la cantidad de demanda que se va. requerir para un periodo. Esto nos

permite evaluar la oferta actual y obtener el déficit que se va tener para el periodo. Para luego analizar los beneficios sociales y económicos para la población dentro del horizonte del proyecto

Estudio de pre inversión de la ampliación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(10)

UNIVERSIDAD NACIONAL DE INGENIER{A FACUL TAO DE INGENIER{A CIVIL

CAPÍTULO 1: ASPECTOS GENERALES

1.1. NOMBRE DEL PROYECTO

CAPITULO 1: ASPECTOS GENERALES

"ESTUDIO DE PREINVERSION DE LA AMPLACIÓN Y MEJORAMIENTO DEL SISTEMA DE AGUA Y ALCANTARILLADO DEL CENTRO POBLADO MEDIO MUNDO."

1.2. UNIDAD FORMULADORA Y EJECUTORA DEL PROYECTO

1.2.1. UNIDAD FORMULADORA: MUNICIPALIDAD DISTRITAL DE VEGUETA

1.2.2. UNIDAD EJECUTORA: MUNICIPALIDAD DISTRITAL DEVEGUETA.

1.3. PARTICIPACION DE LOS BENEFICIARIOS Y DE LAS AUTORIDADES LOCALES.

Se tiene activa la participación de las Autoridades de Vegueta y de la Población del Centro Poblado de Medio Mundo de tal manera que están dispuestos a. prestar servicio de mano de obra y estudios para la elaboración del Proyecto.

1.4. MARCO DE REFERENCIA

El Centro Poblado se encuentra dividido en tres sectores claramente definidos:

Primera Etapa conformada por las avenidas Andrés Vares, Ezequiel Gago y 02 de Mayo, la cual presenta construcciones antiguas presentes desde el inicio de su establecimiento.

Segunda Etapa se encuentra entre las avenidas 02 de Mayo y Las Albuferas, este sector mantiene un pobl'ado progresivo mas reciente.

Zona de Expansión, formada por viviendas de materiales precarios, ubicados en la periferia del centro poblado.

(11)

UNIVERSIDAD NACIONAL DE INGENIERÍA FACUL TAO DE INGENIERÍA CIVIL

Acceso:

CAPITULO 11: IDENTIFICACION

Según se indica en la Figura Nº _{1. 1, el acceso al centro poblado se realiza} directamente, a través de la carretera Panamericana Norte a la altura del km. 172

n·3U

ANCASH

RED VIAL Nº_S

Autop1•ta Huac.ho. Pat1v1lcn TIPO lle Obra

en la Conces,ón

C-On5truCCJÓn y COM.erv.Jaón

Tramos Comprendulos

t� � Transoon� y Com111

.NCCW,a .. ,� ...

10 0 10 ¡-o

LEYENDA

Figura Nº _{1. 1} _{Acceso al centro poblado de Medio Mundo}

CAPÍTULO 11: IDENTIFICACIÓN

2.1 DIAGNOSTICO DE LOS SERVICIOS DE AGUA Y ALCANTARILLADO

2.1.1. Características Demográficas

En el Cuadro Nº_{2.1, se muestra la distribución y características del Centro} Poblado Medio Mundo en los 02 últimos censos realizados a nivel nacional. En la actualidad en el Centro Poblado de Medio Mundo consta de 520 lotes dando una población actual de 3, 120habitantesasí mismo cuenta con 2 áreasrecreativas, un local comunal, un servicio comunal, una iglesia y 4 centros comerciales ver Cuadro Nº _2.2.

(12)

FACUL TAO DE INGENIER{A CIVIL CAPITULO 11: IDENTIFICACION

Cuadro Nº_{2.1 Población}_y_{densidad de vivienda actual}

Area Bruta Densidad Nº_. _Nº_. _Población

(Hectárea) (Hab/Lote) Familias Lotes (Hab.)

2003 26.18 5.00 417 380 1,900

2007 26.18 5.50 417 425 2,624

Fuente: Elaboración Propia

Cuadro Nº_{2.2 Distribución de Lotes de Vivienda}_y_{Otras Instituciones}

Localidad Nº_Lotes _Nº_Hab. Área Local _Iglesia Centros

Recreativa Comunal Comerciales

Medio ₅₂₀ ₃₁₂₀ ₂ ₂ ₁ ₄

Mundo

2.1.2. Características socio económicas y culturales de la población

Las actividades económicas locales se indican a continuación:

• Explotación de Junco y Totora, la cual no está siendo manejada

sosteniblemente.

• Pesca Artesanal, utilizando aparejos de . pesca como atarrayas,

chinchorros y mallas. La extracción en la laguna es principalmente de lisa y mojarrilla por parte de los pobladores locales

• Avicultura: Es una de las principales actividades desarrolladas

• Agricultura: La agricultura es otra actividad importante en el entorno entre los productos que más se cosechan, tenemos el algodón, maíz, tomate, frijoles, camote, espárragos, maracuyá, el marigold, etc. siendo comercializados todos los productos agrícolas en Huacho y en Lima.

• Pastoreo: Esta actividad se realiza. por parte de pobladores de la zona

donde llevan algunos animales como ovinos, caprinos y bovinos para que se alimenten de los pastos y junco.

• Comercio: Se desarrolla un comercio menos pujante, teniendo un

mercado comunal externo, venta de comida, y varias tiendas pequeñas de venta de abarrotes que proporciona un escaso dinamismo económico para el pueblo.

Estudio de pre inWU'Sión de la ampljaci(Jn y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(13)

UNIVERSIDAD NACIONAL DE INGENIERfA

FACUL TAO DE INGENIERfA CIVIL CAPITULO 11: IDENTIFICACION

• Turismo y actividades potenciales: Por su belleza paisajística, flora y fauna, posee un alto potencial turístico, siendo visitada por una cantidad creciente de turistas nacionales y extranjeros, algunos de ellos los llamados "bird-watchers", quienes gozan de observar, estudiar y fotografiar la belleza del entorno visual integrado por el comportamiento de las diferentes variedades de aves, y por su ecosistema circundante. Habiendo sido declarada Zona de Reserva Turística Nacional mediante Resolución Suprema 237-83 ITI/TUR.

2.1.3. Sistema de Agua Potable

Situación Actual de los Servicios de Agua Potable Captación y Estación de Bombeo

La fuente es de origen subterráneo su captación se realiza a través de un pozo de concreto de 2 m. de profundidad, con un material de filtro de 0.30 m. de espesor compuesto por grava, el espejo de agua llega hasta 1.60 m en donde se succiona el agua mediante la bomba de superficie. A continuación en la figura 2. 1 se detalla la ubicación de la zona de captación y en la figura 2.2 y 2.3 se detalla el sistema de captación

LINEA. DE IMPULWÓN HACIA MEDIO MUNDO Y SANTA CRU"Z 1=3"

Figura Nº _{2. 1}_{Ubicación de zona de captación existente}

Estudio de pre inversión de la ampliación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(14)

UNIVERSIDAD NACIONAL DE INGENIERfA FACUL TAO DE INGENIER{A CIVIL

Cº _armado

Material de filtro

Bomba

2.00 m

Jo.30

Figura Nº _2.2_{Galería Filtrante de abastecimiento existente}

Descripción de la Bomba:

Tipo: Es una bomba de superficie, tipo vertical.

Potencia: 25 Hp.

Fuente: 220 V.

Proveedor: Salmson(Argentina)

Línea de Impulsión

Desde la caseta de bombeo se inicia la línea de impulsión de diámetro 03" y material PVC, la cual alimenta los reservorios existentes. Esta tubería sube por media ladera desde el nivel aproximado de 20msnm hasta una caseta de bombeo provisional a una cota de 40msnm instalada �n una cisterna antigua en desuso, desde aquí continua su recorrido en terreno llano, para presentar una bifurcación hacia el Centro Poblado de Santa Cruz. Está línea de impulsión recorre longitudinalmente el centro poblado para luego ascender hasta los reservorios ubicados en un cerro aledaño a una cota de 80msnm aproximadamente.

(15)

UNIVERSIDAD NACIONAL DE INGENIERÍA FACUL TAO DE INGENIERÍA CIVIL

Reservorios

Se cuenta con 02 reservorios, las cuales se detallan en el cuadro siguiente:

Cuadro Nº_{2.3 Descripción de Reservorios existentes}

Reservorio Capacidad Tiempo de _llenado Área de Periodo de

(Nº) (mª) _(Horas) Abastecimiento Abastecimiento

Av. Andrés Llares,

30min diarios

-01 150 9.0 Av. Ezequiel Gago,

excepto los Martes Av. 2 de Mayo

30 min diarios -excepto Jueves

02 30 2.0 2da Etapa Parte _{Alta y Baja} (Parte Alta)

45 min diarios

-excepto Miércoles

(Parte Baia) Fuente: Elaborac,ón Propia

El reservorio Nº_{01 cuenta con una capacidad de 150m}3 _{a una cota de 84msnm, y}

una caseta de válvulas de 5.00mx5.00m, cerca de la antena de Nextel. El reservorio Nº _{2se encuentra a una cota de 52 msnm y tiene una capacidad de}

30 m3_. _{Ambos reservorios se encuentran en funcionamiento, no obstante la} estructura del reservorio Nº_{02 se encuentra en deterioro. La clarificación para}

ambos reservorios es de 0.5 gr/I y la aplicación del mismo se realiza dentro de los Reservorios.

Figura Nº_{2.3Reservorio N}º_{01 (150m}3₎ _{Figura N}º_{2.4 Reservorio N}º_{02 (30m}3₎

Línea se Aducción

A continuación en el cuadro Nº_{2.4se muestra la composición de cada línea de}

Aducción, cada una con su respectiva válvula, de acuerdo al detalle indicado en la figura 2.6.

Estudio de pre inversión de la ampliación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(16)

FACUL TAO DE INGENIERfA CIVIL CAPITULO 11: IDENTIFICACION

Cuadro Nº_{2.4 Descripción de Líneas de Aducción existente}

Reservorio

"

Longitud Material

01 4" ₆₄

PVC

01 a 02 4" 48

PVC

02 4" 26

PVC

Fuente: Elaboración Propia.

Se presenta el siguiente esquema, donde se describe la situación actual del sistema de abastecimiento.

Reservorio Nº0l

Línea de Aducción

Reservorio Nº02

1º Etapa

Línea de Impulsión

LJ

l

2·et.-

l

Figura Nº_2.5_{Esquema de las líneas de conducción existente}

Red de Distribución

La red de distribución del Centro Poblado Medio Mundo está dividida en 02 etapas, como se aprecia en la figura Nº_{2.6, donde la primera etapa se encuentra}

de forma provisional y la segunda etapa de forma permanente como se describe en el cuadro Nº_2.5.

Estudio de pre inversión de la ampñación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(17)

Cuadro Nº_{2.5 Descripción de Red de Distribución de Agua existente}

ítem Descripción Simbología

Red de Tuberías Provisionales 04"

Distribución Tuberías Permanentes 04"

Existente _{Tuberías Permanentes 02"}

TOTAL

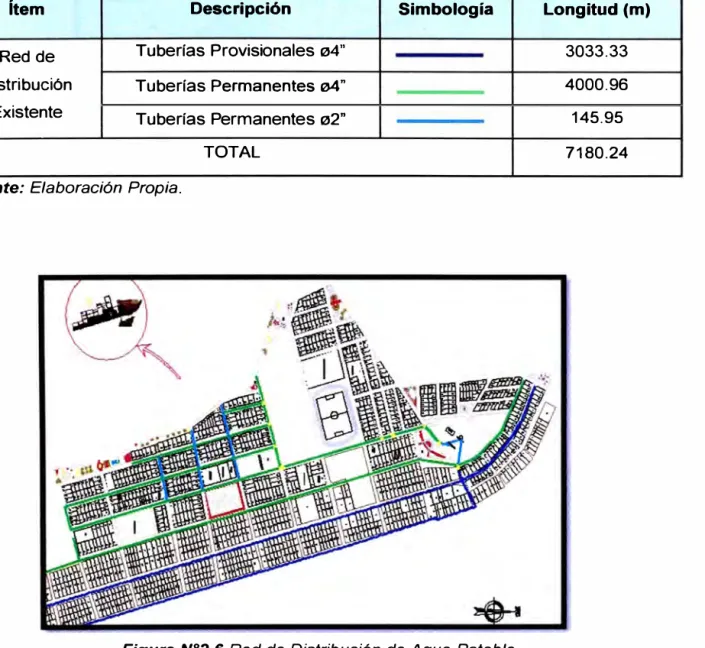

Figura Nº_2.6_{Red de Distribución de Agua Potable}

Conexiones Domiciliarias

Longitud (m)

3033.33

4000.96

145.95

7180.24

Las acometidas domiciliarias de la Segunda Etapa se encuentran de manera permanente, mientras la que comprende la Primera Etapa: Av. Andrés Llares, Av. Ezequiel Gago se encuentran de manera provisional, se encontró con que las acometidas domiciliarias están conformada por 3 ó 4 viviendas. Todas las acometidas están compuestas por tuberías de 01/2", material PVC y una válvula en cada acometida.

(18)

UNIVERSIDAD NACIONAL DE INGENIER[A

FACUL TAO DE INGENIER[A CIVIL CAPITULO 11: IDENTIFICACION

Tub. 4"

Figura Nº _{2. 7}_{Conexión Domiciliaria en red Provisional.}

Administración del Sistema

El sistema de abastecimiento de agua del Centro Poblado Medio Mundo está administrado por una Junta de Administradores de Agua y Saneamiento (JAAS), cuyas instalaciones se encuentran en el Local del Municipio de Medio Mundo.

2.1.3 Sistema de Alcantarillado

Situación Actual de los Servicios de Alcantarillado

El Centro Poblado Medio Mundo no cuenta con un sistema de Alcantarillado en su totalidad. Sólo la Primera Etapa dispone de la red de alcantarillado .La Segunda Etapa solo cuenta con la presencia de buzones por sectores. La Primera Etapa cuenta con tubería de PVC 8" ubicadas entre 0.80 m a 1.20 m de profundidad según la topografía del terreno. Los buzones son de concreto armado, no todos están en funcionamiento, debido a la falta de sistema de alcantarillado, las profundidades de estas varían según la topografía.

Cuadro Nº_{2.6 Descripción de la Red de Alcantarillado}

item Descripción Simbología Longitud (m)

Tubería en Funcionamiento 08" 4056.77

Red de Tubería sin Funcionamiento 08" 547.70

Alcantarillado _{Buzones en uso}

o

57

Buzones sin uso

o

22

(19)

UNIVERSIDAD NACIONAL DE INGENIER{A FACUL TAO DE INGENIER{A CIVIL

Planta de Tratamiento

Las aguas residuales, provenientes de las redes de alcantarillado, se recolectan y derivan a una Planta cte Tratamiento de Aguas Residuales (PTAR), la misma que se encuentra formada por los siguientes esquemas:

Colector Principal, conformado por tuberías de PVC UF ISO 4435 de diámetro de 250mm y el Emisor por tuberías de PVC UF ISO 4435 de diámetro de 300mm con una longitud total de 560ml.

ESQUEMA DE LA SITUACION ACTUAL DEL SISTEMA DE AGUA DEL CENTRO POBLADO DE MEDIO MUNDO

ESQUEMA DE LA SITUACION ACTUAL

Estaóónde tsombeo existente

Reiervorio e xiitente del50m3

ReddeDistribucón PVC 4" de la 2<R Etapa (existente)

Fuente: Elaboración Propia.

Líne�� Aducóónde l'VL4"

Heservooo Existerte de 30m3

línea de

'-_"'-. Aducción de PJC �•

ReddeOistribución de PVC 4"

(Provtslonal) lera Etapa

(20)

2.2 DEFINICIÓN DEL PROBLEMA Y SUS CAUSAS

CAPITULO 11: IOENTIFICACION

Uno de los problemas que aqueja a la población del Centro Poblado Medio Mundo son los altos índices de enfermedades e infecciones estomacales (gastrointestinales y parasitarias) esto se da por el escasa cantidad de agua que disponen durante el día es utilizada para sus servicios básicos como preparación de sus alimentos, quedando una cantidad menor para el aseo personal. A todo esto se suma la inadecuada educación sanitaria el cual trae consecuencias de enfermedades mencionadas.

Por otro lado, el poblado cuenta con servicios de saneamiento en forma parcial por la falta de culminación en la construcción de la red alcantarillado sin embargo se está haciendo uso del servicio en forma inadecuada la cual trae como consecuencia las averías, el estancamiento de las tuberías, y elimina malos olores y la presencia de roedores. Así mismo se menciona la inadecuada cobertura de agua potable la cual es utilizada para sus necesidades principales como es la preparación de sus alimentos quedando cantidades menores para el aseo personal.

2.2.1 Población y zona afectada

Población afectada, asciende a 3,120 Habitantes, del Centro Poblado de Medio Mundo la cual son 624 Familias.

Ubicación de la localidad afectada:

El Centro poblado de Medio Mundo se encuentra frente a las albuferas del mismo nombre. Posee una topografía suave casi plana conciertas depresiones no muy pronunciadas. Se encuentra a unos 47 metros aproximadamente sobre el nivel del mar. Entre el Centro Poblado y la Albufera existe un cambio de cota considerable de 40 m aproximadamente. En la Figura 2.8 se puede apreciar la ubicación del proyecto y en la Figura 2.9 se muestra la ubicación satelital.

(21)

Figura Nº _2.8_{Ubicación del distrito Vegueta en el Mapa del Perú}

Figura Nº _2.9_{Ubicación Satelital del Centro Poblado de Medio Mundo}

(22)

FACUL TAO DE INGENIE RIA CIVIL CAPITULO 11: IDENTIFICACION

• Árbol de Causas y Efectos

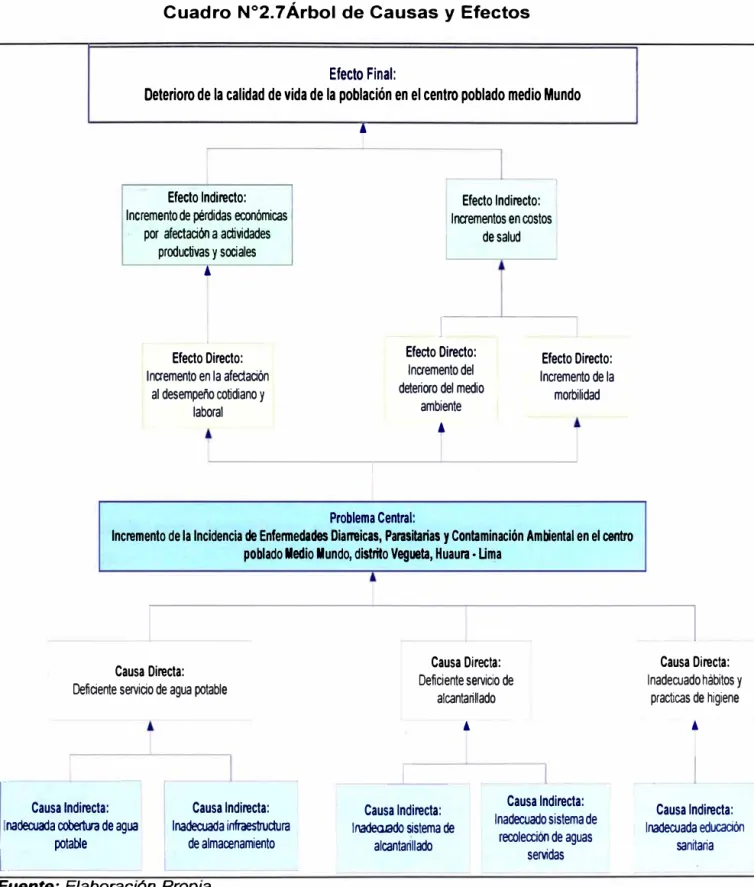

Cuadro Nº_{2. 7 Árbol de Causas y Efectos}

Efecto Final:

Deterioro de la calidad de vida de la población en el centro poblado medio Mundo

Efecto Indirecto: Incremento de pérdidas económicas

por afectación a actividades productivas y sociales

t

1 Efecto Directo: 1 ncremento en la afectación

al desempeño cotidiano y

laboral

'

1 1

1

Efecto Indirecto: llla'ementos en costos

de salud l

Efecto Directo: _{Efecto Directo:}

Incremento del _{Incremento de la}

deterioro del medio _morbilidad

ambiente

i

Problema Central:

Incremento de la Incidencia de Enfennedades Diarreicas, Parasitarias y Contaminación Ambiental en el centro poblado Medio Mundo, distrito Vegueta, Huaura • Lima

1

Causa Directa: Deficiente servicio de agua potable

f

Causa Indirecta: � nadecuada cobertura de agua

potable

1

Causa Indirecta: Inadecuada infraestructura

de almacenamiento

Causa Directa:

Deficiente servicio de alcantarillado

_l_

Causa Indirecta:

lnaderuado sistema de alcantarillado

•

Causa Indirecta:

Inadecuado sistema de recolección de aguas

servidas

l

Causa Directa: Inadecuado hábitos y

practicas de higiene

•

Causa Indirecta: Inadecuada educación

sanitaria

(23)

UNIVERSIDAD NACIONAL DE INGENIERfA FACUL TAO DE INGENIERÍA CIVIL

2.3 OBJETIVO DEL PROYECTO

A. OBJETIVO GENERAL

Disminución de incidencias de enfermedades Diarreicas, Parasitarias y Contaminación Ambiental en el centro poblado Medio Mundo. A través de un conjunto de acciones orientadas a mejorar los servicios de agua y saneamiento y así garantizar el bienestar de la población afectada por el Problema identificado.

OBJETIVOS ESPECIFICOS

• Ampliar la cobertura del servicio de agua potable

• Mejorar y Ampliar el sistema de abastecimiento de Agua existente, mediante la construcción de un reservorio de 500 m3 la cual abastecerá tanto las zonas de la I Etapa como de la 11 etapa quedando el reservorio existente de 150 m3 para el abastecimiento de la zona de expansión y de esta manera se estará incrementando la producción de agua potable e incrementando las conexiones domiciliarias.

• Implementación de un programa de Educación Sanitaria a la población beneficiaria para sensibilizar en el uso adecuado del nuevo sistema a construir.

• Adiestrar y Capacitar al personal que se hará cargo de la operación y mantenimiento del nuevo sistema.

Estudio de pre inversión de la ampliación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(24)

• Árbol de Medios y Fines

Cuadro Nº_{2.8 Árbol de Medios y Fines}

Fin Final:

Mejora de la calidad de vida de la población en el centro poblado medio Mundo

1 Fin Indirecto: Disminución de pérdidas económicas por afectación a actividades productivas y sociales

Fin Directo: Disminución en la afectación al desempeño

cotidiano y laboral

t

1

Fin Indirecto:

Disminución en costos de salud

1 Fin Directo: Disminución del deterioro del medio

ambiente

t

•

Fin Directo: Disminución de la

morbilidad

Objetivo Central:

Disminución de la incidencia de Enfennedades Dianeicas, Parasitarias y Contaminación Ambiental en el centro poblado Medio Mundo, distrito Vegueta, Huaura • Lima

Medio Directo: Eficiente servicio de agua potable

l

_{l_}

Medio _Indirecto: Medio _Indirecto:

7

Adecuada cobertura de

agua potable 1 Adea.Jada de almacenaminfraestructura iento

¡

1

Medio Directo:

Adecuada capacidad de Gestión por parte de la EPS

en la provisión del servicio

-

_{l_}

t

Medio lndirectJ

Adecuado sistema de alcantarillado

- - _J

Medio Indirecto:

Adecuado sistema de recolección de aguas

servidas

l

Medio Directo:

Adecuado hábitos y

practicas de higiene

!

Medio Indirecto: Adea.Jada educación

sanitaria

Estudio de pre inversión de la ampliación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(25)

2.4 ALTERNATIVAS DE SOLUCION

Una vez construido el árbol de medios y fines, se ha identificado las relaciones existentes entre los medios fundamentales.

2.4.1 Sistema de Agua Potable

La solución fundamental para el centro poblado Medio Mundo es mejorar el deficiente sistema de abastecimiento de agua potable. Para ello se plantea contar con un sistema compuesto por los siguientes elementos:

• Una galería filtrante existente ubicado al borde de las albuferas a 1 km al norte de Medio Mundo, sobre la cual se ha construido una caseta de bombeo prevista para la instalación de un equipo de bombeo compuesto por 2 bombas sumergibles de 25 HP + 1 bomba booster de 1.5 HP los cuales abastecerán constantemente de agua al centro poblado. Además se tiene instalada una línea de impulsión con diámetro 6" restando concluir 175 m. de la misma en un tramo intermedio.

• Para las redes de abastecimiento se plantea mantener la red existente en la segunda etapa debido a que no presenta problemas en su funcionamiento, todo lo contrario se presenta en la primera etapa donde el sistema es precario, por lo cual se plantea el cambio de todo el sistema presente en esta etapa, además de incluir dentro del área de abastecimiento la zona de expansión del centro poblado con redes primarias y secundarias siguiendo los planos de lotización entregados por la Municipalidad de Végueta. Adicional a ello se instalarán conexiones domiciliarias individuales en las nuevas redes, junto con válvulas de cierre las cuales crearán sectores independientes para un mejor mantenimiento y administración del sistema.

• _{Otro punto importante será el cambio del periodo de abastecimiento por un} abastecimiento constante durante las 24 horas del día, para ello se diseñará y propondrá la construcción de un nuevo reservorio de 500 m3.

(26)

UNIVERSIDAD NACIONAL DE INGENIER(A FACUL TAO DE INGENIE RIA CIVIL

CAPITULO 11: IDENT/FICACION

• Para el sistema de alcantarillado, se plantea la ampliación del mismo hacia la

zona comprendida en la Segunda Etapa desde la Av. 2 de Mayo con dirección hacia las albuferas, este nuevo sistema tendrá como buzones de arranque a los existentes pertenecientes a la Primera Etapa.

• Además en la zona alta del poblado cerca a la antena Nextel, se instalarán nuevas redes de alcantarillado y se dejarán colectores primarios para una futura ampliación del sistema.

• El sistema proyectado, se empalmará con el sistema para realizar la descarga de las aguas recolectadas en la existente planta de tratamiento, ubicada en una zona cercana a las Albuferas.

(27)

ESQUEMA DE LA SITUACION CON PROYECTO

CAPITULO 11: IOENTIFICACION

ESQUEMA DE LA SITUACION CON PROYECTO

Nueva estación de Bombeo

Tuberiade

Impulsión

de 160mm

Línea de Aducción de 110mm

.. , + ... 1 ... ••'-• t; •, ... • ... t

Red Distribución de 90mm la zona de expansión (se va construir)

Red de Distribución

90mm de la 2da Etapa (existente)

Reservorio

existente de 150m3

Línea de Conducción 110mm

Línea de

Aducción de

110mm

Reservorio proyectado de

500m3

Línea de

Aducción de

110 mm

• t • , •, • • • l • • • o-t t • to-•�•• • • •�••O" • l

.. .,...,.--, ... r •""' .. ,--, T" t ,.. � ..,..,.-, • ��-- -. , , ...._¡�,...._¡ _ _._,.¡.._ ¡J-4.,tl>-1---..-,,.��•-..J -· -, -t--- r--.,._o.-, •----...--• ►�-�-••• -... 1

.... � i "-1 ... � , .. i ,. f i i..J .J l i • 1 l 1 1 1 1 1 1 1 • l'

� t f' t' 1, t"" f, t � 1 T"1 l t t , ►"" f f' l" t • 1 • t1

Red de Distribución de 90mm (se va construir) lera Etapa

(28)

FACUL TAO DE INGENIER{A CIVIL CAPITULO fil: FORMULACION Y EVALUACION

CAPITULO 111: FORMULACION Y EVALUACION

3.1 ANALISIS DE LA DEMANDA

3.1.1 Demanda de Agua Potable

Las consideraciones generales tomadas para la determinación de la demanda en el ámbito del proyecto son los siguientes.

a) Población

Periodo de Diseño

Como en toda obra de Ingeniería Civil, el período de diseño se define como el tiempo por el cual el sistema de agua potable y alcantarillado brindará un eficiente servicio para el cual fue diseñado.

Según el RNE OS.100 Consideraciones Básicas de Diseño de Infraestructura Sanitaria, Capitulo 1.2 Período de Diseño, se considera un Periodo de diseño de 20 años.

Población y Densidad Poblacional

El INEI permite obtener información estadística de la población distrital, proporcionando datos de la cantidad de personas que habitan una zona determinada. El INEI tiene en sus registros datos de la población del Centro Poblado Medio Mundo en los censos realizados en el año 2003 y 2007 (Ver cuadro Nº _{3.1 ).}

Cuadro Nº _{3.1 Datos Censales y Población Actual}

Densidad

Año Nº _Lotes _{Población (Hab.)}

(HabJLote)

2003 380 5.0 1,900

2007 475 5.5· 2,624

Fuente: Censos /NE/

(29)

FACUL TAO DE INGENIER{A CIVIL CAPITULO 111: FORMULACION Y EVALUACION

Para el cálculo de la población actual (año 2011 ), se ha considerado la cantidad de lotes habitados (520 lotes) y la densidad poblacional indicada en el RNE OS.100: Consideraciones Básicas de Diseño de Infraestructura Sanitaria, Capitulo 1.3 Población, de 6hab/lote, obteniendo una población actual de 3120 habitantes en la actualidad.

Para la selección de la Población de diseño (año 2031) se ha utilizado el método aritmético, usado para poblaciones jóvenes con áreas potenciales de crecimiento, con una tasa de crecimiento de 152.5 hab /año (Ver cuadro Nº 3.2), obteniendo una Población de demanda de 6,170 habitantes para el año 2031 Ver cuadro Nº _3.3.

Cuadro Nº _{3.2 Cálculo de la Tasa de Crecimiento}

MEDIOMUNDO CALCULOS M. ARITMETICO

N Año P(hab) ti+1-t1(años) P1+1-P1 Pi(t1+1 -t1) r= P¡+i - P¡

t¡+1 - t¡

1 2003 1900

2 2007 2624 4 724 7,600 181.0000

3 2011 3120 4 496 10,496 124.0000

ÍPROMEDIO 152.5000

Fuente: Elaborac16n Propia

Cuadro Nº_{3.3 Cálculo de la Población Futura}

MEDIOMUNDO M. ARITMETICO

n Año T Pt

=

P0+r*(T-T0)

1 2026 15 5,408

2 2031 20 6,170

Fuente: Elaboración Propia

Aplicando la tasa de crecimiento estimado del distrito donde se encuentra la población objetivo se ha efectuado las proyecciones de población para cada año correspondiente al horizonte del proyecto ver Cuadro Nº _3.4

(30)

FACUL TAO DE INGENIERfA CIVIL CAPITULO 111: FORMULACION Y EVALUACION

Cuadro Nº_{3.4 Proyección de la Población del Centro Poblado Medio Mundo} Población Hab

Año _{Centro Poblado de Medio Mundo}

o

3,120.00

1 3,272.50

2 3,425.00

3 3,577.50

4 3,730.00

5 3,882.50

6 4,035.00

7 4,187.50

8 4,340.00

9 4,492.50

10 4,645.00

11 4,797.50

12 4,950.00

13 5,102.50

14 5,255.00

15 5,407.50

16 5,560.00

17 5,712.50

18 5,865.00

19 6,017.50

20 6,170.00

a) Dotación de Agua Potable

Con Proyecto

Total 3,120.00 3,272.50 3,425.00 3,577.50 3,730.00 3,882.50 4,035.00 4,187.50 4,340.00 4,492.50 4,645.00 4,797.50 4,950.00 5,102.50 5,255.00 5,407.50 5,560.00 5,712.50 5,865.00 6,017.50 6,170.00

De acuerdo a lo indicado en RNE OS.100 Consideraciones Básicas de Diseño de Infraestructura Sanitaria, Capitulo 1.4 Dotación de Agua, para el presente proyecto se está considerando la siguiente dotación de agua según RNE a razón de 220 litros por habitante por día.

b) Cobertura de Agua

Se ha previsto abastecer a la totalidad de las viviendas a la red pública, en consecuencia se prevé abastecer al 100% d_,e la población en el horizonte del proyecto

c) Producción de Agua

La producción de agua potable se calcula con base a la demanda diaria máxima, es decir el caudal promedio multiplicado por el factor de demanda diaria de 1.3

(31)

UNIVERSIDAD NACIONAL DE INGENIER{A FACUL TAO DE INGENIE RIA CIVIL

d) Regulación y Almacenamiento

CAPITULO 111: FORMULACION Y EVALUACION

La importancia del reservorio radica en garantizar el funcionamiento hidráulico del sistema y el mantenimiento de un servicio eficiente, en función a las necesidades de agua proyectadas y el rendimiento admisible de la fuente.

El volumen total de almacenamiento estará conformado por el volumen de regulación, volumen contra incendio y volumen de reserva.

VALM'\CENAMENTO

=

VREG + v,Nc + VRES

Volumen de Regulación

Según elRNE, OS.030 Almacenamiento de Agua para Consumo Humano, Capitulo 4.1 Volumen de Regulación, se deberá adoptar como mínimo el 25% del promedio anual de la demanda como capacidad de regulación, siempre que el suministro de la fuente de abastecimiento sea calculado para 24 horas de

funcionamiento. En el cuadro Nº _{3.5 se determina en volumen de regulación.}

Cuadro Nº _{3.5 Volumen de Regulación}

Consumo máximo diario Volumen Volumen

(1/s) diario (m3) regulado (m3)

20.8 1,821 455

Del cuadro Nº _{3.5 se puede deducir que el volumen de regulación resulta ser}

455 m3 _{el mismo que es parte del volumen de almacenamiento.}

Volumen Contra Incendio

De acuerdo a lo indicado en RNE OS.100 Consideraciones Básicas de Diseño de Infraestructura Sanitaria Capitulo 1.6 Demanda contra Incendio y teniendo una población menor a 10,000.00 habitantes, se tiene que el volumen contra incendio es de 0.00 m3_.

Volumen de Reserva

Es el volumen que cubre las eventualidades no previstas durante su funcionamiento, tal es el caso de averías o desperfectos en la captación o conducción. También se le atribuye a este volumen el necesario para suplir los

Bach. EscajadilloAyquipa ,CésarAugusto 30

(32)

FACUL TAO DE INGENIER{A CIVIL _{CAPITULO 111}_:_{FORMULACION Y EVALUACION}

tiempos durante el cual se brinda mantenimiento a los sistemas indicados. De acuerdo a lo indicado y considerando como base 02 horas para cubrir dichas eventualidades y cubriendo el caudal máximo diario. En consecuencia se

determina como el volumen de reserva según lo indicado en el cuadro Nº _3.6:

Cuadro Nº _{3.6 Volumen de Reserva}

Consumo máximo diario Período Volumen

(1/s) (horas) _{reserva (m3)}

20.8 2 189

El volumen de reserva, también conocido como emergencia, resulta ser 189 m3_,

el mismo que podrá usarse en eventualidades de desperfectos que se dan en la captación o en la conducción o bien en un proceso de mantenimiento.

Finalmente calculamos el volumen de almacenamiento, el mismo que se indica a continuación en el cuadro Nº _{3. 7.}

Cuadro Nº _{3.7 Volumen de Almacenamiento de Agua}

Volumen de Volumen contra Volumen de Volumen de

regulación incendio reserva almacenamiento

(m3) (m3) (m3) (m3)

455

o

189 ₆₄₄

El volumen de almacenamiento resulta ser 644 m3_, _{el mismo que responde al} regulado y al de emergencia. En la actualidad existen 02 reservorios de capacidades de 150 m3 _{y 30 m}3_, _{almacenando 180m}3 _{en total, se mantendrá} solo el primer reservorio debido a que el segundo se encuentra en malas condiciones, por lo cual se deberá construir 01 reservorio adicional de 500m3 para poder cubrir la demanda total del proyecto.

Conexiones

La Cantidad de Conexiones requeridas Tanto para las Zonas de la primera Etapa, segunda etapa son 597 y con la Zona de Expansión es en total 1028.Esto nos ilustra para la demanda total en el horizonte del proyecto.

Parámetros para ver la Proyección de la población (Ver Anexo 111).

(33)

UNIVERSIDAD NACIONAL DE INGENIER{A FACUL TAO DE INGENIERfA CIVIL

3.1.2 Demanda de Servicio de Alcantarillado

CAPITULO fil: FORMULAC/ON Y EVALUAC/ON

Servicio de Alcantarillado, está cubierta en un 45% notando que existe un 55% que aún no cuenta con este servicio.

Debido a la baja condición económica de los habitantes de Centro Poblado Medio Mundo, el uso del sistema de alcantarillado existente es mínimo, debido a la falta de un sistema de desagüe interno en las viviendas, dado que el sistema se encuentra instalado hasta el nivel de Caja de Registros. En algunos sectores donde existen las instalaciones del sistema de alcantarillado, el uso se encuentra limitado, debido a que no existe continuidad hacia los colectores primarios y emisores principales que derivan las aguas residuales hacia la planta de tratamiento. En cuadro siguiente se presenta la proyección de la demanda alcantarillado.

Cuadro Nº_{3.9: Proyección de la Demanda del Servicio de Alcantarillado}

Población Viviendas

Año Población _total Cobertura(%) _e/conexiónservida _e/conexiónservidas Volumen desagüe

(hab) (unidades) Lts/día M3/año

( 1 ) ( 2 ) ( 3 ) ( 4) ( 5 ) ( 6 ) ( 7 )

o

3,120 45.0% 1,404 234 274,560 100,214

1 3,273 45.0% 1,473 246 272,893 99,606

2 3,425 47.0% 1,610 268 298,274 108,870

3 3,578 54.7% 1,956 326 362,375 132,267

4 3,730 62.3% 2,325 388 430,737 157,219

5 3,883 70.0% 2,718 453 503,545 183,794

6 4,035 72.0% 2,905 484 538,189 196,439

7 4,188 74.0% 3,099 517 574,131 209,558

8 4,340 76.0% 3,298 550 610,998 223,014

9 4,493 78.0% 3,504 584 649,162 236,944

10 4,645 80.0% 3,716 619 688,438 251,280

11 4,798 81.0% 3,886 648 719,933 262,775

12 4,950 82.0% 4,059 677 751,983 274,474

13 5,103 83.0% 4,235 706 784,589 286,375

14 5,255 84.0% 4,414 736 817,752 298,479

15 5,408 85.0% 4,596 766 851,469 310,786

16 5,560 88.0% 4,893 816 906,493 330,870

17 5,713 91.0% 5,198 866 962,998 351,494

18 5,865 94.0% 5,513 919 1,021,356 372,795

19 6,018 85.0% 5,115 853 947,621 345,882

20 6,170 100.0% 6,170 1,028 1,143,074 417,222

(34)

FACUL TAO DE INGENIER{A CIVIL CAPITULO 111: FORMULACION Y EVALUACION

3.2 ANALISIS DE LA OFERTA

3.2.1 Agua Potable

La oferta del abastecimiento de agua podría considerarse como la capacidad de atención al consumo de agua por medio del sistema existente. En la situación con proyecto, la oferta de agua viene representada principalmente por la capacidad del nuevo reservorio de 500 m3 y el reservorio existente de 150 m3 .También se añade la nueva fuente de captación que está representada por una galería filtrante ubicada a un 1 km al norte de Medio Mundo. Ver en el cuadro Nº_{3.1 O}

Cuadro Nº _{3.1 O Descripción de las Obras Existentes para Abastecimiento de}

Agua

Descripción Características Influencia

Caseta de Bombeo, conformada por _{Se está considerando en el}

un sistema combinado: _{presente proyecto, debido a}

Captación - Captación de Media Ladera

- Captación de Fondo que ya se encuentra

- Galería Filtrante construido

Conformado por 02 Bombas Búsqueda del financiamiento

Equipo de _{Sumergibles de 25HP + 01 Bomba} para la adquisición de las

Bombeo _{Buster de 1.5HP.} bombas por parte del

Municipio de Medio Mundo.

Tubería de 0160mm PVC UF ISO

4422 C-15, de 1,167.0m. de longitud, Se está buscando el

Línea de faltando concluir 175.0 m. a la caseta financiamiento para la

Impulsión de máquina, se encuentra ubicadá culminación de los 175.0 m.

entre las cotas 2.00 msnm hasta restantes.

87 .16 msnm en el reservorio.

La oferta existente se muestra en el cuadro Nº _3.11

Estudio de pre inversión de fa ampliación y mejoramiento del sistema de agua y alcantarillado del centro poblado medio mundo.

(35)

FACUL TAO DE INGENIERIA CIVIL CAPITULO fil ·FORMULACION Y EVALUACION

Cuadro Nº _{3.11 Descripción de Obras Existentes en el Sistema de}

Alcantarillado

Descripción Características Influencia

Se cuenta con 14 buzones

Buzones Buzones de D=1.20m. _H=variable y _{incluidos en el diseño de redes}existentes, los cuales serán de alcantarillado.

Formado por Tuberías de Se encuentran en la búsqueda

Emisores 200mm y 300mm en la 1 º _Etapa de financiamiento para completar

y parcialmente en la 2º _Etapa. el emisor en la 2º Etapa del

centro poblado Medio Mundo.

Se ha planteado la construcción Se evaluará la capacidad de

PTAR de 02 PT AR, cada una con su Recepción de la PTAR O 1 y sistema funcionamiento. _{operación de la PT AR 02.}verificará la capacidad de

3.3 BALANCE DE LA OFERTA - DEMANDA

3.3.1. Sistema de Agua Potable

En el balance Oferta-Demanda para producción de agua potable para todo el horizonte del proyecto, se observa que existe un déficit creciente hasta el final del periodo de atención del proyecto. De esta manera se está considerando la necesidad de realizar la oferta del servicio de suministro de agua, que permita. cubrir el déficit existente así como la atención de la creciente demanda futura, la cual será posible a partir del sistema previsto. A continuación se muestra el déficit

en la figura Nº _{3.1 y la cantidad de volumen en miles m3 por año se muestra en el}

cuadro Nº _3.12.

(36)

FACUL TAO DE INGENIERIA CIVIL CAPITULO 111: FORMULAC/ON Y EVALUACION

Cuadro Nº _{3. 12 y Figura N}º _{3. 1}

Balance Oferta -Demanda de Agua Potable (m3/año)

Graficar miles mJ/año

Año _ProyectoSin

o 66

1 66

2 66

3 66

4 66

5 66

6 66

7 66

8 66

9 66

10 66

11 66

12 66 13 ₆₆

14 66

15 66

16 66

17 ₆₆

18 66

19 66

20 66

Con Proyecto 209 214 228 241 254 268 281 294 307 320 334 349 364 380 395 411 432 454 476 498 522 560 510 460 o 410 •Z � 360 en 310 � 260 210 160 110 60

BALANCE OFERTA-DEMANDA DE AGUA POTABLE

OFERTA DE AGUA

O 1 2 3 4 5 6 7 8 9 1 O 11 12 13 14 1 5 16 17 18 19 20

AÑOS

� Oferta de Agua Potable --Demanda de Agua Potable

3.1.2. Sistema de Alcantarillado

En el Balance Oferta -Demanda en saneamiento para el horizonte del proyecto de (20años)se observa que existe un déficit de infraestructura de unidades básicas de saneamiento, el cual crece anualmente hasta el fin del horizonte del proyecto. Este desbalance será cubierto con la ampliación del sistema de alcantarillado en la Segunda Etapa desde la Av. 2 de Mayo con dirección hacia las albuferas, este nuevo sistema tendrá como buzones de arranque a los existentes pertenecientes a la Primera Etapa. Además en la zona alta Poblado se instalara nuevas redes de alcantarillado y se dejaran colectores primarios para una futura ampliación.

En el cuadro Nº_{3.13 y figura N}º _{3.2 se muestra el balance de la oferta-demanda de}

alcantarillado.

(37)

UNIVERSIDAD NACIONAL DE /NGENIERfA

FACUL TAO DE INGENIE RIA CIVIL CAPITULO 111: FORMULACION Y EVALUACION

Cuadro Nº _{3.13 y Figura N}º _3.2

Balance Oferta -Demanda de Alcantarillado

G,aficat (miles m3laño)

Sin Proyecto Con

Proyecto

o 100 100.2144

1 100 100

2 100 103

3 100 132

4 100 157

5 100 184

6 100 196

7 100 210

8 100 223

9 100 237

10 100 251

11 100 263

o

tZ

�

12 100 274

13 100 286 w

14 100 2S8

15 100 311 w

16 100 331 17 100 351

18 100 373

19 100 346

20 100 417

3.4 ANALISIS DE COSTOS

450 400 350

300 250

200

150

100 50

o

BALANCE OFERTA • DEMANDA DE ALCANTARILLADO

DEFICIT

O 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

AÑOS

....-oemanda de Alcantarillado ...,_Oferta de Alcantarillado

3.4.1. Costos de la situación "Sin Proyecto"

Comprende a todos aquellos costos que se dan actualmente sin la ejecución del proyecto. En este caso los servicios de agua y alcantarillado, administrada por la JASS, quienes incurren en los siguientes costos de operación y mantenimiento mostrado en el cuadro Nº _{3.14.y en cuadro}_Nº _{3.15 se muestra los costos a precios}

sociales.

(38)

FACUL TAO DE INGENIERIA CIVIL CAPITULO fil: FORMULACION Y EVALUACION

Cuadro Nº _{3.14 Costos de Operación y Mantenimiento A Precios de Mercado}

COSTOS DE OPERACIÓN Y MANTENIMIENTO Mensual Anual

A. COSTOS DE OPERACIÓN 5,920.00 71,040.00

Carga de personal

1 ingeniero 2,500.00 30,000.00

1 operario 1,000.00 12,000.00

Vigilancia 750.00 9,000.00

Energía Eléctrica 50.00 600.00

Agua 20.00 240.00

Servicios diversos de operación 100.00 1,200.00

Repuestos, materiales, útiles de oficina 1,500.00 18,000.00

B. COSTOS DE MANTENIMIENTO 3,500.00 42,000.00

Limpieza, Reparaciones y/o refacciones en estación de _2,500.00 _30,000.00 bombeo+reservorio+red

Servicios de mantenimiento prestados por terceros 1,000.00 12,000.00

TOTAL DE COSTOS DE O Y M AGUA POTABLE (A+B) 9,420.00 113,040.00

Cuadro Nº _{3.15 Costos de Operación y Mantenimiento Precios Sociales}

COSTOS DE OPERACIÓN Y Precio de _FC(*) _{Precio social}

MANTENIMIENTO mercado

A. COSTOS DE OPERACIÓN 71,040.00 63,383.88

Carga de personal

1 ingeniero 30,000.00 0.91 27,300.00

1 operario 12,000.00 0.91 10,920.00

Vigilancia 9,000.00 0.91 8,190.00

Energía Eléctrica 600.00 0.847 508.20

Agua 240.00 0.847 203.28

Servicios diversos de operación 1,200.00 0.847 1,016.40

Repuestos, materiales, útiles de oficina 18,000.00 0.847 15,246.00

B. COSTOS DE MANTENIMIENTO 42,000.00 35,574.00

Limpieza, Reparaciones y/o refacciones en _30,000.00 _0.847 _25,410.00

estación de bombeo+reservorio+red

Servicios de mantenimiento prestados por _12,000.00 _0.847 _10,164.00

terceros

TOTAL DE COSTOS DE O Y M (A+B) 113,040.00 98,957.88

*Factores de corrección tomados del Anexo SNIP 10, Parámetros de Evaluación

(39)

FACUL TAO DE INGENIERIA CIVIL CAPITULO 111: FORMULACION Y EVALUACION

3.4.2. Costos de la situación "Con Proyecto"

Los costos en la situación con proyecto, comprenden los costos de inversión y de operación y mantenimiento, que se incurren para la ejecución y puesta en marcha del proyecto, así tenemos:

Costos Inversión

La ejecución del proyecto comprende tanto inversión para el sistema de agua potable como para alcantarillado, por tanto se tiene los siguientes costos de inversión mostrados en el cuadro Nº 3.16 y Nº3.17 (Ver Anexo 1)

Cuadro Nº _{3.16 Costos Inversión del Sistema de Agua Potable}

Resumen Del Presupuesto De Agua Potable

ltem Descripción Precio De _Mercado

1.01 REDES DE AGUA POTABLE 414,607.21

1.02 CONEXION DOMICILIARIA DE AGUA 169,470.39

1.03 MICROMEDICIÓN 62,482.02

COSTO DIRECTO 646,559.62

GASTOS GENERALES (12.5%) 80,819.95

UTILIDAD (8%)
