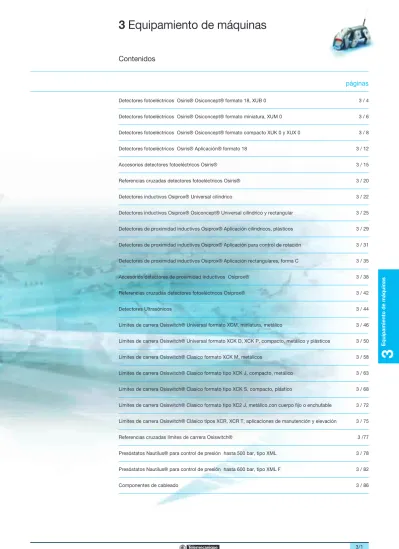

3 Equipamiento de máquinas
Contenidos
... páginas ... P
Detectores fotoeléctricos Osiris® Osiconcept® formato 18, XUB 0 3 / 4
Detectores fotoeléctricos Osiris® Osiconcept® formato miniatura, XUM 0 3 / 6
Detectores fotoeléctricos Osiris® Osiconcept® formato compacto XUK 0 y XUX 0 3 / 8
Detectores fotoeléctricos Osiris® Aplicación® formato 18 3 / 12
Accesorios detectores fotoeléctricos Osiris® 3 / 15
Referencias cruzadas detectores fotoeléctricos Osiris® 3 / 20
Detectores inductivos Osiprox® Universal cilíndrico 3 / 22
Detectores inductivos Osiprox® Osiconcept® Universal cilíndrico y rectangular 3 / 25
Detectores de proximidad inductivos Osiprox® Aplicación cilíndricos, plásticos 3 / 29
Detectores de proximidad inductivos Osiprox® Aplicación para control de rotación 3 / 31
Detectores de proximidad inductivos Osiprox® Aplicación rectangulares, forma C 3 / 35
Accesorios detectores de proximidad inductivos Osiprox® 3 / 38
Referencias cruzadas detectores fotoeléctricos Osiprox® 3 / 42
Detectores Ultrasónicos 3 / 44
Límites de carrera Osiswitch® Universal formato XCM, miniatura, metálico 3 / 46
Límites de carrera Osiswitch® Universal formato XCK D, XCK P, compacto, metálico y plásticos 3 / 50
Límites de carrera Osiswitch® Clasico formato XCK M, metálicos 3 / 58
Límites de carrera Osiswitch® Clasico formato tipo XCK J, compacto, metálico 3 / 63
Límites de carrera Osiswitch® Clasico formato tipo XCK S, compacto, plástico 3 / 68
Límites de carrera Osiswitch® Clasico formato tipo XC2 J, metálico,con cuerpo fijo o enchufable 3 / 72
Límites de carrera Osiswitch® Clásico tipos XCR, XCR T, aplicaciones de manutención y elevación 3 / 75
Referencias cruzadas límites de carrera Osiswitch® 3 /77
Presóstatos Nautilus® para control de presión hasta 500 bar, tipo XML 3 / 78
Presóstatos Nautilus® para control de presión hasta 600 bar, tipo XML F 3 / 82
Componentes de cableado 3 / 86
3
Equipamiento de máquinas
561542
Osiris®
Osiconcept®: Ofrecer Simplicidad a través de la Innovación
Salidas seleccionables NA o NC
c Independiente del modo de detección utilizado (proximidad, reflex, barrera, etc), las señales de salidas pueden ser NA o NC. (1).
c Osiconcept significa ajustes intuitivos, instalación accessible a todos.
(1) El producto es entregado en configuración NA. Se puede modificar la selección NA ó NC presionando la tecla “Teach mode”.
Principio
Al proponer la tecnologia Osiconcept, Telemecanique ofrece simplicidad a través de la inovación.
c Con Osiconcept, un solo producto abarca todas las necesidades de detección óptica
En efecto, al presionar la tecla “Teach mode”, el producto genera automáticamente una configuración óptima para satisfacer los requerimientos de las aplicaciones.
1 Detección directa del objeto.
2 Detección directa con supresión de fondo.
3 Detección con reflector (accesorio: reflector).
4 Detección por detector óptico (accesorio transmisor para uso en barrera).
c Pero Osiconcept también significa:
v Funcionalidades mejoradas:
detección a distancia garantizada y optimizada para cada aplicación, v Uso simplificado:
instalación intuitiva, reducción y simplificación de la mantención.
v Menores costos:
El número de referencias se ha reducido por 10, simplificando la selección y permitiendo disminuir considerablemente los costos de almacenamiento,
v Máxima productividad garantizada.
540036560768
2
3
4 1
NO
NC
NO
NC
Distancia máxima de detección
Distancia máxima de detección
Distancia máxima de detección
Distancia máxima de detección
Ausencia de objeto
Presencia de objeto
Accesorios de montaje
Telemecanique ofrece una amplia y completa gama de accesorios de montaje y protección (soportes convencionales ó 3D, bridas, etc.) entregando soluciones a los distintos requerimientos de ajustes e instalación.
3
Equipamiento de máquinas103759 103755
103770
Detectores fotoeléctricos
Osiris®
Osiconcept®: Ofrecer Simplicidad a través de la Innovación
Diseño Cilíndrico 18 Miniatura Compacto 50 x 50 Compacto
Dimensiones (l x h x d) en mm M18 x 64 12 x 34 x 20 18 x 50 x 50 30 x 92 x 77
Alcance nominal Sin accesorio con supresión 0.12 0.10 0.28 1.3
máximo de fondo
en metros Sin accesorio 0.4 0.55 1.2 3
Con reflector polarizado 3 4 5.7 15
Con accesorio barrera 20 14 35 60
Alimentación a Salida estática c c c c
z Salida relé – – c c
Conexión Cable c c c –
Conector c c c c
Bornes con tornillos – – – c
Tipo de detector XUB 0 XUM 0 XUK 0 XUX 0
Página 3/4 3/6 3/8 3/10
561543561544561545561546 400 mm400 mm
20 mm
Dependiendo del reflector
Distancia de detección sin accesorios
t Mas allá de la detección con supresión de fondo, la misma celda Osiconcept, sin accesorios, permite detectar objetos, pero puede ser influenciada por el fondo y el color de los objetos detectados.
Distancia de detección con accesorio reflex
t Instalando un reflector al frente del detector, la celda Osiconcept detecta objetos sin tomar en cuenta su brillo o su color.
t El diámetro del reflector debe ser menor al diámetro del objeto detectado.
t Mientras mayor es el área del reflector, mayor es la distancia de detección.
Ejemplo: con un reflector XUZ C50, el haz será de 50 x 50 mm.
Distancia de detección con accesorio emisor de sistema barrera
t Despues de instalar y conectar el accesorio del sistema barrera, la misma celda Osiconcept detecta objetos sin tomar en cuenta su color, brillo o el fondo.
t Se obtiene la máxima distancia de detección.
t La celda y el emisor deben ser cuidadosamente alineados t Buena adaptación a la contaminación y al polvo.
Detección a distancia sin accesorio con supresión de fondo
t Sin accesorio, el Osiconcept detecta objetos sin tomar en cuenta su color de fondo.
t Se recomienda un medio ambiente limpio.
Alcances nominales (ver tabla arriba)
103777
XUB 0i i ii i ii i ii i ii i iNL2
550055
Osiris® Universal, Osiconcept®
(1)Diseño 18, cuerpo de metal o de plástico Tres hilos, corriente continua, salida estática
Cuerpo de metal
Alcance Función Salida Línea de vista Referencia (5) Peso
nominal (Sn)(3) kg
m Cable (2)
0…15 NA or NC, PNP Detección axial XUB 0BPSNL2 0.105
dependiendo usando
de los programación NPN Detección axial XUB 0BNSNL2 0.105
accesorios Osiconcept usados
Conector M12
0…15 NA or NC, PNP Detección axial XUB 0BPSNM12 0.055
dependiendo usando
de los programación NPN Detección axial XUB 0BNSNM12 0.055
accesorios Osiconcept usados
Accesorios
Descripción Conexión Línea de vista Referencia Peso
kg Accesorios barrera Cable (2) Detección axial XUB 0BKSNL2T 0.105 Conector Detección axial XUB 0BKSNM12T 0.055 M12
Reflector 50 x 50 mm – – XUZ C50 0.020
Cuerpo de plástico
Alcance Función Salida Línea de vista Referencia (5) Peso
nominal (Sn)(3) kg
m Cable (2)
0…15 NA o NC, PNP Detección axial XUB 0APSNL2 0.095
dependiendo usando
de los programación NPN Detección axial XUB 0ANSNL2 0.095
accesorios Osiconcept usados
Conector M12
M12 ó 0…15 NA o NC, PNP Detección axial XUB 0APSNM12 0.045 dependiendo usando
de los programación NPN Detección axial XUB 0ANSNM12 0.045
accesorios Osiconcept usados
Accesorios
Descripción Conexión Línea de vista Referencia Peso
kg Accesorios barrera Cable Detección axial XUB 0AKSNL2T 0.095
(2)
conector Detección axial XUB 0AKSNM12T 0.045 M12
Reflector 50 x 50 mm – – XUZ C50 0.020
Accesorios de fijación (4)
Descripción Referencia Peso
kg Kit de fijación para barra M12 (XUB o XUZ C50) XUZ B2003 0.170
Barra M12 XUZ 2001 0.050
Soporte para barra M12 XUZ 2003 0.150
Soporte de metal XUZ A118 0.045
Soporte de montaje con rotula de ajuste XUZ A218 0.035
(1) Para más información sobre Osiconcept, ver página 3/2.
(2) Para un cable de 5m, remplace L2 por L5.
Por ejemplo, XUB 0BPSNL2 pasa a ser XUB 0BPSNL5.
(3) Para más información, ver página 3/5.
(4) Para más información, ver página 3/15 y 3/19.
(5) Consulte de requerir versiones con haz a 90° de eje del cuerpo.
XUB 0i i ii i ii i ii i ii i iNM12
550002
XUZ B2003
550003
XUZ C50
805799 520984520312
XUZ A118
805817
XUZ A218
805818
XUZ 2001
3
Equipamiento de máquinasDetectores fotoeléctricos
Osiris® Universal, Osiconcept®
(1)Diseño 18, cuerpo de metal o de plástico Tres hilos, corriente continua, salida estática
Características
Tipo de detector XUB 0i i i ii i i ii i i ii i i ii i i iM12, XUB 0i i i ii i i ii i i ii i i ii i i iM12T XUB 0i i i ii i i ii i i ii i i ii i i iL2, XUB 0i i i ii i i ii i i ii i i iL2Ti i i i
Homologaciones UL/CSA, èèèèè
Conexión Conector M12 –
Cable – L: 2 m
Distancia de alcance Detección axial Accesorio
nominal Sn / máxima
(ganancia = 2) (ganancia = 1) m 0.12 / 0.12 Sin accesorio (sistema proximidad con
supresión de fondo)
m 0.3 / 0.4 Sin accesorio (sistema de proximidad)
m 2 / 3 Con reflector (reflex polarizado)
m 15 / 20 Con accesorio barrera (barrera)
Tipo de emisión Infrarrojo, excepto para reflex polarizado (rojo) Grado de protección Según IEC 60529 IP 67, doble aislación e
Temperatura ambiente de almacenamiento °C - 40…+ 70 Temperatura ambiente en funcionamiento °C - 25…+ 55
Materiales Cuerpo: latón niquelado para XUB 0B o PBT para XUB 0A; Lentes: PMMA; Cable: PvR Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1.5 mm (f = 10 to 55 Hz)
Resistencia a los choques Según IEC 60068-2-27 30 gn, duración 11 ms
Piloto de indicación Estado de la salida LED amarilla (transmisión presente, para XUB 0i i i i i ii i i i i ii i i i i ii i i i i ii i i i i iT)
Alimentación LED verde
Inestabilidad LED roja (excepto para XUB 0i i i i i ii i i i i ii i i i i ii i i i i ii i i i i iT)
Tensión asignada de alimentación V a 12…24 con protección contra inversión de polaridad Límite de tensión (ondulación incluida) V a 10…36
Corriente consumida, sin carga mA 35 (20 for XUB 0i i i i i ii i i i i ii i i i i ii i i i i ii i i i i iT)
Corriente conmutada mA ≤ 100 con protección contra sobrecargas y cortocircuitos Tensión residual, estado cerrado V 1.5
Frecuencia máxima de conmutación Hz 250 Retardos A la disponibilidad ms < 200
Al accionamiento ms < 2 Al desaccionamiento ms < 2
Conexiones
conector M12 Cable PNP NPN Accesorio barrera
3 (-)
1 (+) (-) BU (Azul) 4 OUT/Salida (+) BN (Marrón) 2 Test de corte OUT/Salida BK (Negro)
Test de corte VI (Violeta)
Curvas de detección
Con accesorio barrera Sin accesorio Sin accesorio Con reflector
(proximidad) (proximidad con ajuste (reflex polarizado) de supresión de fondo)
Dimensiones
XUB
Cable (mm) Conector (mm)
a b a b
Detección axial Ø 18 64 (2) 44 78 (2) 44
(1) Para más información sobre Osiconcept, ver página 3/2.
Objeto: 10 x 10 cm, 1: blanco 90%, (2) gris 18% Con reflector XUZ C50 Variación de la distancia disponible de detección S
Sistema de proximidad con supresión de fondo ajustable.
Modo de “aprendizaje” al mínimo Modo de “aprendizaje” al máximo A-B : coeficiente de
reflexión del objeto Negro 6%
Gris 18%
Blanco 90%
rango de detección zona de no-detección (superficies mates)
501672_1
b
562211 562212
A B
10 8
1 S (cm) A 12
B
17 9
1 S (cm)
501338 501340_1 501341_1 501339
501671_1 801145 801146 501358_1a
15
-15
15
10 20 m
-1 1
60 cm 0,3
Sn 0,30 m
12 cm 1
-1
2 4 6
-2 -4 -6
0,2 1 2 3m
2
1 2
4 3
—
BN/1
BU/3
+
PNP BK/4 (NO)
BN/1
BU/3
+
—
BK/4 (NO) NPN
1/BN
3/BU 2/VI
Ver conectores página 3/88
562214
12 20
3425,5
Ø3
12 20
34 45
25,5
Ø3
562215
Osiris® Universal, Osiconcept®
(1)Diseño miniatura
Tres hilos, corriente continua, salida estática
Diseño miniatura, alimentación d.c.
Alcance Función Salida Conexión Referencia (2) (4) Peso
nominal (Sn) kg
m
0…10 NA ó NC PNP Cable XUM 0APSAL2 0.050
Dependiendo usando (L = 2 m)
de los programación conector M8 XUM 0APSAM8 0.035
accesorios Osiconcept
usados NPN Cable XUM 0ANSAL2 0.050
(L = 2 m)
conector M8 XUM 0ANSAM8 0.035
Accesorios
Descripción Conexión Referencia (2) (4) Peso
kg
Accesorios Barrera (2) Cable XUM 0AKSAL2T 0.050
(L = 2 m)
Conector M8 XUM 0AKSAM8T 0.035
Reflector – XUZ C50 0.020
50 x 50 mm
Accesorios de fijación
(3)Descripción Referencia (2) (4) Peso
kg
Kit de fijación 3D XUZ M2003 0.140
para barra M12 (XUM o XUZ C50)
Kit de fijación 3D XUZ M2004 0.155
para barra M12 y con cubierta protectora para XUM
Barra M12 XUZ 2001 0.050
Soporte para barra M12 XUZ 2003 0.150
Soporte de montaje XUZ A50 0.015
(1) Para más información sobre Osiconcept, ver página 3/2.
(2) Para un cable de 5m, remplace L2 por L5.
Ejemplo: XUM0APSAL2 pasa a ser XUM0APSAL5.
(3) Para más información, ver página 3/15 a 3/19.
(4) Disponibles 4to trimestre 2003.
XUM 0Ai i ii i ii i iL2i i ii i i
501542_1
XUM 0Ai i ii i ii i ii i ii i iM8
501543_1
XUM 0AKSAL2T
501542_1
XUM 0AKSAL8T
501543_1
XUZ C50
805799
XUZ M2003
550014
XUZ M2004
550015
520984520312
XUZ 2001
Dimensiones
XUM 0Ai i ii i ii i ii i ii i iL2 XUM 0Ai i ii i ii i ii i ii i iM8
3
Equipamiento de máquinas Ver conectores página 3/882 4
1 3
10
-10
10
Sn 10 m Ø 10 mm
14 m cm
Sn 0,4 m -2
-1 1 2
0,1 0,01
0,30
0,55 m cm
cm
0,10 m 0,01
2 4 6
-2 -4 -6
3 4 m
Sn 3 m cm
Detectores fotoeléctricos
Osiris® Universal, Osiconcept®
(1)Diseño miniatura
Tres hilos, corriente continua, salida estática
Características
Tipo de detector XUM i i i i ii i i i ii i i i ii i i i ii i i i iM8 XUM i i i i ii i i i ii i i i ii i i i ii i i i iL2
Homologaciones UL/CSA, èèèèè
Conexión Conector M8 –
Cable – L: 2 m
Distancia de alcance m 0.10 / 0.10 sin accesorio (proximidad con supresión de fondo) nominal Sn / máxima m 0.4 / 0.55 sin accesorio (proximidad)
(ganancia = 2) (ganancia = 1) m 3 / 4 con reflector (reflex polarizado) m 10 / 14 con accesorio barrera (barrera) Tipo de transmisión infrarrojo, excepto para reflex polarizado (rojo)
Grado de protección Según IEC 60529 IP 67 doble aislamiento e (excepto para conector M8: IP 67) Temperatura ambiente de almacenamiento °C - 40…+ 70
Temperatura ambiente de funcionamiento °C - 25…+ 55
Materiales Cuerpo PBT
Lentes PMMA
Cable – PvR
Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1.5 mm (f = 10 to 55 Hz) Resistencia a los choques Según IEC 60068-2-27 30 gn, duración 11 ms
Piloto de indicación Estado de la salida LED amarilla (transmisión presente, para XUM 0i i i i i ii i i i i ii i i i i ii i i i i ii i i i i iT)
Alimentación LED verde
Inestabilidad LED roja (excepto, para XUM 0i i i i i ii i i i i ii i i i i ii i i i i ii i i i i iT)
Tensión asignada de alimentación V a 12…24 con protección contra inversión de polaridad Límite de tensión (ondulación incluida) V a 10…30
Corriente consumida, sin carga mA 35 (20 para XUM 0i i i i i ii i i i i ii i i i i ii i i i i ii i i i i iT)
Corriente conmutada mA i 100 con protección contra sobrecargas y cortocircuitos Tensión residual, estado cerrado V 1.5
Frecuencia máxima de conmutación Hz 250
Salida de alarma mA 50
Retardos A la disponibilidad ms < 100 Al accionamiento ms < 2 Al desaccionamiento ms < 2
Conexiones
Conector M8 Cable PNP NPN Accesorio barrera
3 (-)
1 (+) (-) BU (Azul) 4 OUT/Salida (+) BN (Marrón) 2 Test de corte OUT/Salida BK (Negro)
Test de corte VI (Violeta)
Objeto: 10 x 10 cm, 1: blanco 90%, (2) gris 18%
Variación de la distancia disponible de detección S Sin accesorio con supresión de fondo ajustable
Modo de “aprendizaje” al mínimo Modo de “aprendizaje” al máximo A-B : coeficiente de
reflexión del objeto Negro 6%
Gris 18%
Blanco 90%
rango de detección zona de no-detección (superficies mates)
Curvas de detección
Con accesorio barrera Sin accesorio Sin accesorio Con reflector
(proximidad) (proximidad con ajuste (reflex polarizado) de supresión de fondo)
562221
562220
A B
6 5
1 4,7 S (cm)
11 A
B
15 8
1 S (cm)
562217 562218 562219 561562
530903 501321_1
–
BN/1
BU/3
+
PNP BK/4 WH/2
BN/1
BU/3
+ –
NPN BK/4 WH/2
1/BN
3/BU 2/VI
562229
50
50
40 18
Ø4,5
40 2020
Osiris® Universal, Osiconcept®
(1)Diseño compacto 50 x 50
Cinco hilos, corriente alterna o continua, 1 salida relé “NANC”
Tres hilos, corriente continua, salida estática
Referencias
Alcance nominal Función Salida Conexión Referencia Peso
(Sn) m kg
Alimentación c.c. (corriente continua)
0…30 NA o NC, PNP/NPN Cable XUK 0AKSAL2 0.175
dependiendo usando (L = 2 m) (2)
de los programación conector XUK 0AKSAM12 0.090
accesorios Osiconcept M12
usados Accesorios
Descripción Conexión Referencia Peso
kg
Accesorios barrera Cable XUK 0AKSAL2T 0.140
(L = 2 m) (2)
conector XUK 0AKSAM12T 0.090
M12
Reflector 50 x 50 mm – XUZ C50 0.020
Alcance nominal Función Salida Conexión Referencia Peso
(Sn) m kg
Alimentación c.c. o c.a. (corriente continua o alterna)
0…30 NA o NC Relé Cable XUK 0ARCTL2 0.175
dependiendo usando temporizado (L = 2 m) (2) de los programación
accesorios Osiconcept usados
Accesorios
Descripción Conexión Referencia Peso
kg
Accesorio barrera Cable XUK 0ARCTL2T 0.140
(L = 2 m) (2)
Reflector 50 x 50 mm – XUZ C50 0.020
Accesorios de fijación (3)
Descripción Referencia Peso
kg
Kit de fijación 3D XUZ K2003 0.170
para barra M12 (XUK o XUZ C50)
Kit de fijación 3D XUZ K2004 0.270
para barra M12 y con cubierta de protección para XUK
Barra M12 XUZ 2001 0.050
Soporte para barra M12 XUZ 2003 0.150
Soporte de montaje XUZ A51 0.050
(1) Para más información, ver página 3/2.
(2) Para un cable de 10m, remplace L2 por L10.
Ejemplo: XUK 0AKSAL2 pasa a ser XUK 0AKSAL10.
(3) Para más información, ver página 3/15 a 3/19.
Dimensiones
XUK 0Ai i ii i ii i ii i ii i iL2 XUK 0Ai i ii i ii i ii i ii i iM12 XUK 0AKSAL2
805167
XUK 0AKSAM12
805186
XUZ K2003
550028
XUZ K2004
550029
XUZ A51
805167
XUZ C50
805186 520984520312
XUZ 2001
562230
65
2xØ4,5
29,5
29,5
80
82 562231
Posiciones de instalación del conector
3
Equipamiento de máquinas Ver conectores página 3/88Detectores fotoeléctricos
Osiris® Universal, Osiconcept®
(1)Diseño compacto 50 x 50
Cinco hilos, corriente alterna o continua, 1 salida relé “NANC”
Tres hilos, corriente continua, salida estática
Características
Tipo de detector XUK i i i i ii i i i ii i i i ii i i i ii i i i iM12 XUK i i i i ii i i i ii i i i iL2i i i i ii i i i i
Homologaciones UL/CSA, èèèèè
Conexión conector M12 Cable L: 2 m
Distancia de alcance m 0.28 / 0.28 sin accesorio (proximidad con supresión de fondo ajustable) nominal Sn / máxima m m 0.8 / 1.2 sin accesorio (proximidad)
ganancia = 2) ( ganancia = 1) m 4 / 5.7 con reflector (reflex polarizado) m 30 / 35 con accesorio barrera (barrera) Tipo de emisión Infrarrojo, excepto para reflex polarizado (rojo) Grado de protección Según IEC 60529 IP 65, doble aislamiento e
Temperatura ambiente en almacenamiento °C - 40…+ 70 Temperatura ambiente en funcionamiento °C - 25…+ 55
Materiales Cuerpo PBT
Lentes PMMA
Cable – PvR
Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1.5 mm (f = 10 to 55 Hz) Resistencia a los choques Según IEC 60068-2-27 30 gn, duración 11 ms
Piloto de indicación Estado de la salida LED amarilla (transmisión presente, para XUK 0iiiiiiT )
Alimentación LED verde
Inestabilidad LED roja (excepto el XUK 0iiiiiiT)
Salida alarma mA i 50 mA con protección contra sobrecargas y cortocircuitos Tensión asignada de alimentación PNP/NPN V 12…24 a con protección contra inversión de polaridad
Salida relé V – 24…240 c o a
Límites de tensión PNP/NPN V 10…36 a
(ondulación incluida) Salida relé V – 10.8…264 c o a
Corriente consumida, sin carga PNP/NPN mA i 10; 20 para XUK 0AKiiiiT
Potencia consumida Salida relé W – 3 c o a
Corriente conmutada PNP/NPN mA i 100 mA con protección contra sobrecargas y cortocircuitos
Salida relé A – 3 c o a
Tensión residual, estado cerrado V i 2
Temporisación de la salida relé s Al cierre y la apertura o monoestable 0…15 Frecuencia máxima de conmutación PNP/NPN Hz 250
Salida relé Hz – 30
Retardos A la disponibilidad ms < 300 (PNP/NPN); < 200 (salida relé) Al accionamiento ms < 2 (PNP/NPN); < 25 (salida relé) Al desaccionamiento ms < 2 (PNP/NPN); < 25 (salida relé)
Conexiones
Conector M12 Cable PNP NPN Accesorio barrera
3 (-)
1 (+) (-) BU (Azul) 4 OUT/Salida (+) BN (Marrón) 2 Alarma o OUT/Salida BK (Negro) salida de corte Alarm/WH (Blanco)
VI (Violeta)
Cable, salida relé Salida relé Emisor zzzzz (z) BU (Azul)
(z) BN (Marrón) Relé común/GY (Gris) N/O BK (Negro) N/C WH (Blanco)
501671_1 501321_1 501322_1 501358_1
562232 805208
Objeto: 10 x 10 cm, 1: blanco 90%, (2) gris 18% Con reflector XUZ C50 Variación de la distancia disponible de detección S
Sin accesorio con supresión de fondo ajustable
Modo de “aprendizaje” al mínimo Modo de “aprendizaje” al máximo
A-B : coeficiente de reflexión del objeto
Negro 6%
Gris 18%
Blanco 90%
rango de detección zona de no-detección (superficies mates)
Curvas de detección
Con accesorio barrera Sin accesorio Sin accesorio Con reflector
(proximidad) (proximidad con ajuste (reflex polarizado) de supresión de fondo)
562236561567 562218 562219 561562
30
30
35
S
1,2
0,8 m
2 1
0,4
0,03 0,28 m
0,28 m 0,03
4 4
5,7
1 2
4 3
–
BN/1
BU/3
+
PNP BK/4 WH/2
BN/1
BU/3
+ –
NPN BK/4 WH/2
1/BN 3/BU 2/VI
562237
A B
10 8,5
1 8,1 S (cm) A 28
B
38 23
3 S (cm)
Osiris® Universal, Osiconcept®
(1)Diseño compacto
Cinco hilos, corriente alterna o continua, 1 salida relé “NANC”
Tres hilos, corriente continua, salida estática
Referencias
Alcance Función Salida Conexión Referencia Peso
nominal (Sn) kg
m
Alimentación c.c.
0…40 NA or NC PNP/NPN Bornes con tornillo XUX 0AKSAT16 0.200
dependiendo usando prensaestopa 16P
de los programación (3)
accesorios Osiconcept conector M12 XUX 0AKSAM12 0.200
usados Accesorios
Descripción Conexión Referencia Peso
kg Accesorios barrera Bornes con tornillos XUX 0AKSAT16T 0.200
prensaestopa 16P (3)
conector M12 XUX 0AKSAM12T 0.200
Reflector 50 x 50 mm – – XUZ C50 0.020
Alcance Función Salida Conexión Referencia Peso
nominal (Sn) kg
m
Alimentación c.c. o c.a. (corriente continua o alterna)
0…40 NA or NC Relé Bornes con tornillos XUX 0ARCTT16 0.200
dependiendo usando temporizado prensaestopa 16P
de los programación (3)
accesorios Osiconcept usados
Accesorios
Descripción Conexión Referencia Peso
kg Accesorio barrera Bornes con tornillos XUX 0ARCTT16T 0.200
Prensaestopa 16P (3)
Reflector 50 x 50 mm XUZ C50 0.020
Accesorios de fijación (2)
Descripción Referencia Peso
kg
Kit de fijación 3D XUZ X2003 0.220
Uso en barra M12, para XUX or XUZ C50
Kit de fijación 3D XUZ X2004 0.420
Para barra M12 y con cubierta de protección para XUX
Barra M12 XUZ 2001 0.050
Soporte para barra M12 XUZ 2003 0.150
Soporte de montaje XUZ X2000 0.120
(1) Para más información, ver página 3/2.
(2) Para más información, ver página 3/15 a 3/19.
(3) Para un cable desde Ø 7 hasta 10 mm.
Dimensiones
XUX i i i i ii i i i ii i i i ii i i i ii i i i iM12 XUX i i i i ii i i i ii i i i ii i i i ii i i i iT16 XUX 0ARCTT16
562266
XUX 0AKSAM12
562267
XUZ X2003
562068 562077
XUZ C50
805799
XUZ 2003
520984
XUZ X2004
562009
XUZ 2001
520312 562265
M12
92 104 114
21
73
30 37 50 71 77 87
30,5 (3)
(2)
(1)
92 104 127
22
87
30 (3)
(2)
(1)
37 50
69 71 100
30,5
(1) Perforación extendida Ø 5.5 x 7.
(2) Perforación extendida Ø 5.5 x 9.
(3) Perforación Ø 5.5.
XUZ X2000
562072
Posiciones de instalación del conector
3
Equipamiento de máquinas Ver conectores página 3/88A B
0,45
0,07 0,4 S (m) A
B
1,5 1,3
0,01 S (m)
Detectores fotoeléctricos
Osiris® Universal, Osiconcept®
(1)Diseño compacto
Cinco hilos, corriente alterna o continua, 1 salida relé “NANC”
Tres hilos, corriente continua, salida estática
Características
Tipo de detector XUX i i i i ii i i i ii i i i ii i i i ii i i i iM12 XUX i i i i ii i i i ii i i i ii i i i ii i i i iT16
Homologaciones UL/CSA, èèèèè
Conexión conector M12 Bornes con tornillos, prensaestopa 16P
Distancia de alcance m 1.3 / 1.3 sin accesorio (proximidad con supresión de fondo) nominal Sn / máxima m 2 / 3 sin accesorio (proximidad)
(ganancia = 2) (ganancia = 1) m 11 / 15 con reflector (polarizado) m 40 / 60 con accesorio barrera (barrera) Tipo de emisión Infrarrojo, excepto para reflex polarizado (rojo) Grado de protección Según IEC 60529 IP 67, doble aislamiento e
Temperatura ambiente en almacenamiento °C - 40…+ 70 Temperatura ambiente en funcionamiento °C - 25…+ 55
Materiales Cuerpo PBT
Lentes PMMA
Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1.5 mm (f = 10 to 55 Hz) Resistencia a los choques Según IEC 60067-2-27 30 gn, duración 11 ms
Piloto de indicación Estado salida LED amarilla (transmisión presente, para XUX 0iiiiiiiT)
Alimentación LED verde
Inestabilidad LED roja (excepto para XUX 0iiiiiiiT)
Tensión asignada de PNP/NPN V 12…24 a con protección contra la inversión de polaridad
alimentación Relé V – 24…240 c ó a
Límites de tensión PNP/NPN V 10…36 a
(Ondulación incluida) Relé V – 20…264 c ó a
Corriente consumida PNP/NPN mA i 35 (20 para XUX 0iiiiiiiT)
Sin carga Relé W 2 c ó a
Salida alarma mA i 100 mA con protección contra sobrecargas y cortocircuitos Corriente conmutada PNP/NPN mA i 100 mA con protección contra sobrecargas y cortocircuitos
Relé A – 500,000 ciclos de operación
3 A: cos ϕ = 1/0.5 A: cos ϕ = 0.4 Tensión residual, estado cerrado V i 1.5
Frecuencia máxima PNP/NPN Hz 240
de conmutación Relé Hz – 20
Temporización Relé s – 0.02…15
Retardos A la disponibilidad ms < 200
Al accionamiento ms < 2 (PNP/NPN); < 25 (salida relé) Al desaccionamiento ms < 2 (PNP/NPN); < 25 (salida relé)
Conexiones
Conector M12 Salida relé zzzzz PNP / NPN a Emisor a Emisor zzzzz
Terminales Terminales M12 Terminales M12 Terminales
1 z 1 i 1 + 1 i 1 + 1 z
2 z 3 i 2 - 3 i 2 - 2 z
3 NA 4 i 3 Salida 2 i 3 Entrada corte de
4 Relé común 2 i 4 Alarma emisión
5 NC
Sección máxima posible del conector: 1 x 1.5 mm2 o 1 x 0.75 mm2 con adaptator.
Curvas de detección
Con accesorios barrera Sin accesorio Sin accesorio Con reflector
(proximidad) (proximidad con supresión (reflex polarizado) de fondo ajustable)
501671_1 520219
561628561574 562079 540178 540179
1 2
4 3
40 Ø 8 mm
40 20
40 80
-80 -40
-20 20 60 1
1
2
2,6 2
2 1
3 m cm
1,5
Sn < 2 m
cm
10 15
-10 0,05
-15
11 m15
Sn 11 m cm
Objeto: 10x 10 cm, 1: Blanco 90%, 2: gris 18% Con reflector XUZ C50 Variación de la distancia de detección S disponible (Sin accesorio con supresión de fondo ajustable)
“Teach mode” al mínimo
“Teach mode” al máximo
A-B: coeficiente de reflexión del objeto Negro 6%
Gris 18%
Blanco 90%
Rango de detección
Zona de detección (superficies mates)
Osiris® Aplicación - Diseño 18
Dos hilos, corriente alterna
(1)o continua Salida estática con sensibilidad ajustable
Sistema barrera
(2)Alcance Función Línea de vista Conexión Referencia Peso
nominal (Sn) kg
m
15 NA Detección axial Cable (L = 2 m) (3) XU2 M18MA230 0.285
(detección del objeto)
NC Detección axial Cable (L = 2 m) (3) XU2 M18MB230 0.285
Sistema de proximidad
Alcance Función Línea de vista Conexión Referencia Peso
nominal (Sn) kg
m
0.40 NA Detección axial Cable (L = 2 m) (3) XU5 M18MA230 0.150 (detección
del objeto)
NC Detección axial Cable (L = 2 m) (3) XU5 M18MB230 0.150
Sistema de proximidad con supresión de fondo ajustable
Alcance Función Línea de vista Conexión Referencia Peso
nominal (Sn) kg
m
0.12 NA Detección axial Cable (L = 2 m) (3) XU8 M18MA230 0.150 (detección
del objeto)
NC Detección axial Cable (L = 2 m) (3) XU8 M18MB230 0.150
Sistema reflex polarizado
(4)Alcance Función Línea de vista Conexión Referencia Peso
nominal (Sn) kg
m
2 NA Detección axial Cable (L = 2 m) (3) XU9 M18MA230 0.170
(Detección del objeto)
N/C Detección axial Cable (L = 2 m) (3) XU9 M18MB230 0.170
Accesorios de fijación
(5)Descripción Referencia Peso
kg
Kit de fijación 3D XUZ B2003 0.170
Para uso en barra M12 for XUi M18 o XUZ C50
Barra M12 XUZ 2001 0.050
Soporte para barra M12 XUZ 2003 0.150
Soporte de montaje XUZ A118 0.045
Soporte de montaje con rotula de ajuste XUZ A218 0.035
(1) Estos detectores no tienen protección contra sobrecargas y cortocircuitos, por lo tanto se recomienda conectar un fusible de acción rápida de 0.4 A en serie con la carga.
(2) Incluye Emisor y receptor para los detectores de sistema barrera.
(3) Para un cable de 5m, agrege L5.
Ejemplo: XU2 M18MA230 pasa a ser XU2 M18MA230L5.
(4) Reflector de 50 x 50 m XUZ C50 incluido con sistema reflex polarizado (5) Para más información, ver página 3/15 a 3/19.
XU2 M18Mi230
804765
XU9 M18Mi230
804764
XUZ B2003
550003
XUZ 2001
520312
XUZ 2003
520984
XUZ A118
805817805818
3
Equipamiento de máquinasDetectores fotoeléctricos
Osiris® Aplicación - Diseño 18
Dos hilos, corriente alterna
(1)o continua Salida estática con sensibilidad ajustable
Características
Tipo de detector XU2 M, XU5 M, XU8 M, XU9 M
Homologaciones UL, CSA, èèèèè
Conexión Cable de 2 m
Distancia de alcance m 0.12 / 0.12 proximidad con supresión de fondo nominal Sn / máxima m 0.4 / 0.6 proximidad
(ganancia = 2) (ganancia = 1) m 2 / 3 reflex polarizado m 15 / 20 barrera
Tipo de emisión Infrarrojo, excepto XU9 (rojo)
Grado de protección Según IEC 60529 IP 67, doble aislamiento e Temperatura en almacenamiento °C - 40…+ 70
Temperatura en funcionamiento °C - 25…+ 55
Materiales Cuerpo: latón niquelado; Lente: PMMA; Cable: PvR
Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1.5 mm (f = 10 to 55 Hz) Resistencia a los choques Según IEC 60068-2-27 30 gn, duración 11 ms
Pilotos de indicación Estado salida LED amarillo
Inestabilidad LED rojo (para reflex y barrera solamente) Tensión asignada de alimentación V c/a 24…240
Límites de tensión (ondulación incluida) V c/a 20…264 Tensión residual, estado cerrado mA < 1.5
Corriente conmutada mA 10…200 (1)
Tensión residual, estado cerrado V 6 Frecuencia máxima de conmutación Hz 25 Retardos A la disponibilidad ms < 300
Al accionamiento ms < 20 Al desaccionamiento ms < 20
(1) Estos detectores no tienen protección contra cortocircuitos y sobrecargas, por lo tanto se recomienda conectar un fusible de acción rápida 0.4 A en serie con la carga.
Dimensiones
XUiiiii
Cable (mm)
a b
Detección axial de Ø 18 82 55
Conexiones
Cable 2 hilos ccccc o aaaaa Emisor
(z)BU(Azul) (z)BN(Marrón)
Curvas de detección
Sistema barrera Sistema reflex polarizado Sistema de proximidad Sistema de difusión con supresión de fondo ajustable
Ø del haz Ø del haz Ø del haz Ø del haz
Con reflector XUZ C50 Objeto 10 x 10 cm; 1 Blanco 90%; 2 Gris 18%
Variación del alcance nominal S
Potenciómetro al mínimo Potenciómetro al máximo A-B: coeficiente de reflexión del objeto Negro 6%
Gris 18%
Blanco 90%
Rango de sensibilidad Zona de no-detección (superficies mates)
501338_1 540261 540262521027a
501672_1 561567501339_1 501340_1 501341_1
a b
A B
0,1 0,08 0,01 0,07 S (m)
0,12 A
B
0,15 0,11
0,01 S (m)
15
-15
15
10 20 m
2 4 6
-2 -4 -6
0,2 1 2 3m
2
-1 1
60 cm
0,3 12 cm
1
-1 1
2 3 /2
/3 1
Ver conectores página 3/88
0,7 1 1,5
+
—
Nivel de la se al
LED roja
LED on LED off
Alineaci n ptima 1 (+)
3 (–) 4 2
1 (+)
3 (–) 4 2
Osiris® Aplicación, serie manutención
Con emisión láser
Cuerpo plástico, cilíndrico roscado M18 x 1 Alimentación corriente continua, salida estática
805689805691
Esquemas de conexión
(3 hilos a)Emisor Programación NC (ausencia de objeto) Programación NA (ausencia de objeto)
Receptor Receptor
Salida PNP Salida NPN Salida PNP Salida NPN
805693 805694 805705805706
Conexión del conector (salida estática). Vista desde los terminales del conector Control de funcionamiento correcto
Emisor Receptor
Curvas de detección
Curvas de detección (ajuste al infinito) Curva de exceso de ganancia (temperatura ambiente: +25°C)
804676
804667805703 805698 805695
805696
Dimensiones
Emisor Receptor Precauciones de funcionamiento
805699 805704 805702 Láser
clase II
4
M18x1 (1)
34 (2)
24 4
M18x1
32 24
20 2
1 3 5 10
100 50
10 5
1
D (m) 100 200 500
30 50 3
1 3 2
+
3 –
4 1
2 +
–
2 3 4 1
+
3 –
4 1
2 +
–
2 3 4 1
Sistema barrera
(2)Conector M12
Alcance nominal (Sn) Función Salida Referencia Peso
m kg
100 NA / NC PNP XU2 P18PP340DL 0.285
Programable
NA / NC NPN XU2 N18PP340DL 0.285
Programable
Características
Homologaciones UL, CSA, èèèèè
Conexión Conector M12
Tipo de emisión Laser rojo, longitud de onda=635nm
Potencia emitida < 1mW, clase II según IEC 825-1
Grado de protección Según IEC 60529 IP 67, doble aislamiento e Temperatura en almacenamiento °C - 40…+ 70
Temperatura en funcionamiento °C - 10…+ 45
Materiales Cuerpo: ABS; lente: PMMA
Resistencia a las vibraciones Según IEC 60068-2-6 7 gn, amplitud ± 1.5 mm (f = 10 to 55 Hz) Resistencia a los choques Según IEC 60068-2-27 50 gn, duración 11 ms
Tensión asignada de alimentación V a 12…24 Límites de tensión (ondulación incluida) V a 10…30 Tensión residual, estado cerrado V < 1.5
Corriente conmutada mA 100 con protección de sobrecarga y cortocircuitos
Frecuencia máxima de conmutación Hz 500 Retardos A la disponibilidad ms < 15
Al accionamiento ms < 1 Al desaccionamiento ms < 1
Test
Salida Progra-
mación Test
3
Equipamiento de máquinasDetectores fotoeléctricos
Osiris®
Accesorios
Kit de fijación 3D
(1)Descripción Uso Referencia Peso
para tipo de sensor kg
Soporte con rotula de ajuste XUB o XUZ C50 XUZ B2003 0.170
Para montaje en barra M12 XUM o XUZ C50 XUZ M2003 0.140
XUK o XUZ C50 XUZ K2003 0.170
XUX o XUZ C50 XUZ X2003 0.220
Soporte con rotula de ajuste XUM XUZ M2004 0.155
con cubierta protectora XUK XUZ K2004 0.270
Para montaje en barra M12 XUX XUZ X2004 0.420
Soporte para barra M12 – XUZ 2003 0.150
Barra M12 – XUZ 2001 0.050
(posible ajuste haste aumento completo)
(1) Para suministrar un kit de fijación 3D, se debe pedir:
- el soporte para barra XUZ 2003 - la barra M12 XUZ 2001
- un soporte con rotula de ajuste XUZ iiiii200iiiii
Accesorios de montaje
Descripción Uso para Referencia Peso
tipo de detector kg
Soporte de montaje XUB XUZ A118 0.045
de metal XUM XUZ A50 0.025
XUK XUZ A51 0.050
XUX XUZ X2000 0.065
XUL XUL Z41 0.050
XUJ XUZ A41 0.050
XUJ B XUZ A49 0.120
Soporte de montaje de XUi (Ø 18 mm) XUZ A218 0.035
plástico con rotula de ajuste
Soporte de montaje de XU2 (Ø 18 mm) XUZ A318 0.170
precisión con ajuste con emisión láser micrométrico
Abrazaderas de plástico XUA (Ø 8 mm) XSA Z108 0.007
con tornillo de seguridad XSZ B108 0.006
XUi (Ø 18 mm) XSA Z118 0.020
XSZ B118 0.010
Juego de 2 tuercas XUi (Ø 18 mm) XSA Z318 0.004
de plástico
Juego de 2 tuercas XUi (Ø 18 mm) XSZ E118 0.015
de metal
Juego de 2 tuercas de XUi (Ø 18 mm) XSZ E318 0.015
acero inoxidable XUZ B2003
550417
XUZ M2003
550409
XUZ K2003
550410
XUZ X2003
550417
XUZ M2004
550409
XUZ K2004
550410
XUZ X2004
550414
XUZ 2003
550416
XUZ 2001
550408
XUZ A118
520875
XUZ A50
520960
XUZ A51
520865
XUZ X2000
550415
XUL Z41
520869
XUZ A41
520868
XUZ A49
520872
XUZ A218
520874
XUZ A318
520873
XSA Z1i ii ii ii ii i
550425
XSA B1i ii ii ii ii i
520932
Ejemplo de Kit 3D
530919
XUZ 2003
XUZ 2001 XUZ 200
4 9
45 21 33
29
=
= 24
Osiris®
Accesorios
Reflectores
Descripción Dimensiones Largo Referencia Peso
(mm) (m) kg
Reflectores estándar 16 Ø – XUZ C16 0.002
21 Ø – XUZ C21 0.002
31 Ø – XUZ C31 0.005
39 Ø – XUZ C39 0.010
80 Ø – XUZ C80 0.030
Reflector universal 50 x 50 – XUZ C50 0.020
(sin zona ciega)
Reflector de alcance 24 x 21 – XUZ C24 0.010
mas corto
Reflector de alcance 100 x 100 – XUZ C100 0.035
largo
Banda adhesiva Ancho: 25 1 XUZ B01 0.015
reflectora (1) Espesor: 0.2 5 XUZ B05 0.075
Banda adhesiva reflectora (1) Ancho: 25 1 XUZ B11 0.020
(adaptada para sistema reflex Espesor: 0.5 5 XUZ B15 0.085
polarizado y Osiconcept)
Dispositivos de protección
Descripción Uso para Referencia Peso
kg
Cubierta protectora Reflectores XUZ C80 XUZ D15 0.270
o XUZ C24 XUZ Cii
805798
XUZ C50
805799
XUZ C24
805800
XUZ B0i XUZ C100
805802 805801
XUZ D15
805824
3,5
51 69
8,3
47 60
(1)
4xR5 35
51,5
XUZ Ci ii ii ii ii i
520933
XUZ C50
550429
XUZ M2003 + XUZ 2001 + XUZ 2003 + XUZ C50 Ejemplo de montaje
561536
XUZ Ø c
C16 21 5.5
C21 25.5 5.5
C31 35.5 5.5
C39 46 8
(1) 2 perforaciones extendidas 5 x 8
XUZ C24
805834
XUZ C100
550428
XUZ C80
550430
c
100
9 100
3
Equipamiento de máquinasDetectores fotoeléctricos
Osiris®
Accesorios
XUZ B2003
Soporte de montaje con rótula de ajuste para XUB o XUZ C50
561631
XUZ 2001 Barra M12
561633
XUZ M2003
Soporte de montaje con rótula de ajuste para XUM (1) o XUZ C50
561632
XUZ M2004
Soporte de montaje con rótula de ajuste y cubierta protectora para XUM (1)
XUZ K2003
Soporte de montaje con rótula de ajuste para XUK (1) o XUZ C50
561636
XUZ K2004
Soporte de montaje con rótula de ajuste y cubierta protectora para XUK (1)
561635
XUZ X2003
Soporte de montaje con rótula de ajuste para XUX (1) o XUZ C50
561637
XUZ X2004
Soporte de montaje con rótula de ajuste y cubierta protectora para XUX (1)
561638
XUZ 2003
Soporte para barra M12
550370
(1) Tornillos de fijación para accesorios suministrados.
5,7 22,9
40 33
36
76,5 M4
67 126
5055 132
40 23
40
M12
1,912
19
53
361919
M4 45
3342
29
25
M3 21
12,5
38 19,5
M3
25 4913,5
40,5 21
13
33
45 63
28 17,5
59,5 40
20 25,8
56,540
2030,6
40,5
28 M4
27
60 40
20
33 60
40 20
52,5
51
73 100
23,1
33 60
4,5
40,5 41,5 73
50 36
23,5 M5
38
73 99
52
49,5 18
Osiris®
Accesorios
Ejemplo de montaje XUZ B2003 + XUZ 2001 + XUZ 2003
Kit 3D para XUB o reflector XUZ C50
561526
XUZ 2001 + XUZ 2003 Barra M12 + soporte para barra
561528
XUZ M2003 + XUZ 2001
Kit 3D para XUM o reflector XUZ C50
561529
XUZ M2004 + XUZ 2001
Kit 3D con cubierta protectora para XUM
561530
XUZ K2003 + XUZ 2001
Kit 3D para XUK o reflector XUZ C50
561531
XUZ K2004 + XUZ 2001 + XUZ 2003 Kit 3D con cubierta protectora para XUK
561532
XUZ X2003 + XUZ 2001
Kit 3D para XUX o reflector XUZ C50
561534
XUZ X2004 + XUZ 2001
Kit 3D con cubierta de protección para XUX
561535 561533
561527
3
Equipamiento de máquinasDetectores fotoeléctricos
Osiris®
Accesorios
XCZ a a1 b b1 b2 Ø
B108 21.1 14.5 14.2 12.8 7.5 8
B118 26 15.7 22 20.1 11.5 18
(1) 2 perforaciones extendidas 4 x 8 mm.
(2) Tornillos de fijación para accesorios suministrados.
XUZ A118
Soporte de montaje para XUB
550418
XUZ A218
Soporte de montaje con rotula de ajuste para XUiiiii (Ø 18)
550419
XUZ A50
Soporte de montaje XUM (2)
550420
XUZ A51
Soporte de montaje XUK (2)
550421
XUZ X2000
Soporte de montaje para XUX (2)
530942
XUZ A318
Soporte de montaje con ajuste micrométrico para XU2 (Ø 18) con emisión láser
550422
XSZ B108, XSZ B118
Brida de fijación para XUA y XUi (Ø 18)
821982
XSA Z1i ii ii ii ii i
Brida de fijación para XUA, XUi (Ø 18), XUF
550424
XSA a b b1 c d Ød1 Ød2 Ød3 f G G1
Z108 23.5 14.2 16.7 10 8 8.1 2 4 10.5 16 5
Z118 41 30 33 17 18 18.1 3.9 6 24 30 7
Z145 23.5 14.2 16.7 10 8 4.7 2 4 10.5 16 5
Z155 23.5 14.2 16.7 10 8 5.7 2 4 10.5 16 5
Osiris®
Referencias cruzadas
XU1B18NP340 XUB0ANSNL2+XUZC50 XU1B18PP340 XUB0APSNL2+XUZC50 XU1N18NP340 XUB0BNSNL2+XUZC50 XU1N18PP340 XUB0BPSNL2+XUZC50 XU1P18NP340 XUB0ANSNL2+XUZC50 XU1P18PP340 XUB0APSNL2+XUZC50 XU2B18NP340 XUB0ANSNL2+XUB0AKSNL2T XU2B18PP340 XUB0APSNL2+XUB0AKSNL2T XU2M18NP340 XUB0BNSNL2+XUB0BKSNL2T XU2M18PP340 XUB0BPSL2+XUB0BKSNL2T XU2N18NP340 XUB0BNSNL2+XUB0BKSNL2T XU2N18PP340 XUB0BPSNL2+XUB0BKSNL2T XU2P18NP340 XUB0ANSNL2+XUB0AKSNL2T XU2P18PP340 XUB0APSNL2+XUB0AKSNL2T XU5B18NP340 XUB0ANSNL2
XU5B18PP340 XUB0APSNL2 XU5M18NP340 XUB0BNSNL2 XU5M18PP340 XUB0BPSNL2 XU5N18NP340 XUB0BNSNL2 XU5N18PP340 XUB0BPSNL2 XU5P18NP340 XUB0ANSNL2 XU5P18PP340 XUB0APSNL2 XU8B18NP340 XUB0ANSNL2 XU8B18PP340 XUB0APSNL2 XU8M18NP340 XUB0BNSNL2 XU8M18PP340 XUB0BPSNL2 XU9B18NP340 XUB0ANSNL2+XUZC50 XU9B18PP340 XUB0APSNL2+XUZC50 XU9M18NP340 XUB0BNSNL2+XUZC50 XU9M18PP340 XUB0BPSNL2+XUZC50 XU9N18NP340 XUB0BNSNL2+XUZC50 XU9N18PP340 XUB0BPSNL2+XUZC50 XU9P18NP340 XUB0ANSNL2+XUZC50 XU9P18PP340 XUB0APSNL2+XUZC50 XUEF010315 XUX0ARCTT16+XUZX2000 XUEF080319 XUX0ARCTT16+XUZX2000 XUEF10031 XUX0ARCTT16+XUZX2000 XUEF300314 XUX0ARCTT16+XUZX2000 XUEH017535 XUX0AKSAT16+XUZX2000 XUEH10753 XUX0AKSAT16+XUZX2000
Referencia antigua Referencia nueva Referencia antigua Referencia nueva Referencia antigua Referencia nueva
XUEH3000 XUX0AKSAT16T+XUZX2000 XUEH307534 XUX0AKSAT16+XUZX2000 XUEH753538 XUX0AKSAT16+XUZX2000 XUET010315 XUX0ARCTT16+XUZX2000 XUET080319 XUX0ARCTT16+XUZX2000 XUET10031 XUX0ARCTT16+XUZX2000 XUET300314 XUX0ARCTT16+XUZX2000 XUJK06353 XUX0AKSAT16+XUZX2000 XUJK063539 XUX0AKSAT16+XUZX2000 XUJK103534 XUX0AKSAT16+XUZX2000 XUJK123538 XUX0AKSAT16+XUZX2000 XUJK703538 XUX0AKSAT16+XUZX2000 XUJLM0619 XUK0ARCTL2+XUZX2000 XUJLM0811 XUX0ARCTT16+XUZX2000 XUJLM1503 XUX0ARCTT16T+XUZX2000 XUJLM1514 XUX0ARCTT16+XUZX2000 XUJM06031 XUX0ARCTT16+XUZX2000 XUJM060319 XUX0ARCTT16+XUZX2000 XUJM1000 XUX0ARCTT16T+XUZX2000 XUJM100314 XUX0ARCTT16+XUZX2000 XUJM120318 XUX0ARCTT16+XUZX2000 XUJM700318 XUX0ARCTT16+XUZX2000 XUJT06031 XUX0ARCTT16+XUZX2000 XUJT060319 XUX0ARCTT16+XUZX2000 XUJT100314 XUX0ARCTT16+XUZX2000 XUJT120318 XUX0ARCTT16+XUZX2000 XUJT700318 XUX0ARCTT16+XUZX2000 XUK2AKSAL2R XUK0AKSAL2+XUZK2003 XUK2AKSAL2T XUK0AKSAL2T+XUZK2003 XUK2AKSAM12 XUK0AKSAM12 +XUZK2003+
XUK0AKSAM12T+XUZK2003 XUK2AKSAM12R XUK0AKSAM12 +XUZK2003 XUK2AKSAM12T XUK0AKSAM12T+XUZK2003 XUK2ARCTL2R XUK0ARCTL2+XUZK2003 XUK5AKSAM12 XUK0AKSAM12 +XUZK2003 XUK9AKSAM12 XUK0AKSAM12 +XUZK2003
+XUZA50
XULH043539 XUK0AKSAL2+XUZK2003 XULH06353 XUK0AKSAL2+XUZK2003 XULH083534 XUK0AKSAL2+XUZK2003
XULH153538 XUK0AKSAL2+XUZK2003 XULH303538 XUK0AKSAL2+XUZK2003 XULH703535 XUK0AKSAL2+XUZK2003 XULJ043539 XUK0AKSAL2+XUZK2003 XULJ06353 XUK0AKSAL2+XUZK2003 XULJ083534 XUK0AKSAL2+XUZK2003 XULJ153538 XUK0AKSAL2+XUZK2003 XULJ303538 XUK0AKSAL2+XUZK2003 XULJ703535 XUK0AKSAL2+XUZK2003 XULK0830 XUK0AKSAL2T+XUZK2003 XULM040319 XUK0ARCTL2+XUZK2003 XULM0600 XUK0ARCTL2T+XUZK2003 XULM06031 XUK0ARCTL2+XUZK2003 XULM080314 XUK0ARCTL2+XUZK2003 XULM300318 XUK0ARCTL2+XUZK2003 XUMH023539 XUM0APSAL2+XUZM2003 XUMH03353 XUM0APSAL2+XUZM2003 XUMH07301 XUM0AKSAL2T+XUZM2003 XUMH073534 XUM0APSAL2+XUZM2003 XUMH103535 XUM0APSAL2+XUZM2003 XUMH15353R XUM0APSAL2+XUZM2003 XUMH703535 XUM0APSAL2+XUZM2003 XUMJ023539 XUM0ANSAL2+XUZM2003 XUMJ03353 XUM0ANSAL2+XUZM2003 XUMJ073534 XUM0ANSAL2+XUZM2003 XUMJ103535 XUM0ANSAL2+XUZM2003 XUMJ15353R XUM0ANSAL2+XUZM2003 XUMJ703535 XUM0ANSAL2+XUZM2003 XUMLH0259 XUM0APSAL2+XUZM2003 XUMLH0451 XUM0APSAL2+XUZM2003 XUMLH0803 XUM0AKSAL2T+XUZM2003 XUMLH0854 XUM0APSAL2+XUZM2003 XUMLH1055 XUM0APSAL2+XUZM2003 XUMLH4055 XUM0APSAL2+XUZM2003 XUMLJ0259 XUM0APSAL2+XUZM2003 XUMLJ0451 XUM0APSAL2+XUZM2003 XUMLJ0854 XUM0APSAL2+XUZM2003 XUMLJ1055 XUM0APSAL2+XUZM2003 XUMLJ4055 XUM0APSAL2+XUZM2003
3
Equipamiento de máquinas3
Equipamiento de máquinas Osiris, sensores fotoeléctricos:
un sólo producto que automáticamente se adapta a todas las condiciones
t La primera fotocelda multi-aplicación:
logra sin ayuda los 5 modos convencionales de detección.
t Configuración automática del producto simplemente presionando un botón.
Global Detection de Telemecanique
Mayor innovación para simplificar sus requerimientos de detección
Global Detection de Telemecanique Osiris, mayor innovación,
mayor adaptabilidad
Osiprox®
Osiconcept® : Ofrecer Simplicidad a través de la Inovación
VERDE
VERDE
VERDE Alcance máx.
Alcance máx.
Alcance máx.
Detección lateral fina
Detección frontal fina
540037520465
Sn Sn Sn
520466
Sn Sn Sn
520691561454
Principio
Al proponer la tecnología Osiconcept, Telemecanique ofrece simplicidad a través de la innovación.
t Con Osiconcept, un solo producto permite satisfacer todas las necesidades de detección inductiva de objetos metálicos.
Presionando la tecla “teach mode”, el producto se configura automáticamente de manera óptima, y se adapta a todas las situaciones de detección, de montaje y del entorno.
t Otras ventajas de Osiconcept y Aumento de los rendimientos con:
- la garantía de un alcance máximo y óptimo, independiente del montaje, el objeto, el entorno y del fondo.
- una adaptación a todos los entornos metálicos.
y Una utilización simplificada gracias a:
- la tecnología Osiconcept, asociado a la oferta de los detectores, los más delgados y compactos del mercado, garantiza una integración total en la maquinaria y limita los riesgos de fallas mecánicas,
- los ajustes mecánicos innecesarios gracias al modo de “aprendizaje”.
y Los reducción de costos por:
- la eliminación de los tiempos de ajuste y de los soportes complejos,
- la eliminación de 2 tipos de versiones, empotrables y no empotrables lo que divide por 2 el número de referencias.
- una selección de productos mas fácil y más rápida.
Detección de posicionamiento fino
Todos los detectores de proximidad inductivos Osiconcept permiten un ajuste rápido y preciso, independiente del entorno metálico del detector.
t La detección lateral fina permite definir exactamente a que distancia el objeto será detectado al llegar en forma lateral al detector.
t La detección frontal fina permite definir exactamente a partir de que distancia el objeto será detectado al llegar en forma frontal al detector.
Gracias a la tecnología Osiconcept, una simple presión de la tecla “teach mode” permite memorizar la posición de detección deseada.
Accesorios de fijación
Telemecanique propone una amplia y completa gama de accesorios de fijación (bridas, placas, escuadras a 90°, etc.) que permiten solucionar todos los problemas de instalación.
t Los conjuntos de fijación permiten una instalación o un reemplazo rápido de los detectores Osiconcept.
t Ningún ajuste es necesario, un simple “clip” permite fijar el detector que está operativo.
