Facultad de Estudios Superiores Cuautitlán
Departamento de Ingeniería
Sección Electrónica

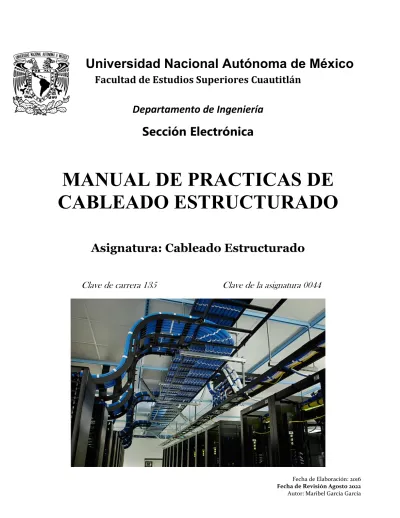

MANUAL DE PRACTICAS DE CABLEADO ESTRUCTURADO
Asignatura: Cableado Estructurado
Clave de carrera 135 Clave de la asignatura 0044
Fecha de Elaboración: 2016 Fecha de Revisión Agosto 2022 Autor: Maribel García García
Página 2
Objetivo general de la asignatura 3
Objetivos del Laboratorio 3
Introducción 3
Reglamento Interno del Laboratorio 5
Criterios de Evaluación 8
Práctica No.1 Componentes de una red LAN 10
Práctica No. 2 Elaboración de cables Patch Cord empleando las 14 Normas EIA/TIA 568 A Y B.
Práctica No. 3 Instalación de una red punto a punto 19
Práctica No. 4 Instalación de parte pasiva en una Red LAN 27
Práctica No. 5 Instalación de parte activa en una Red LAN 34
Práctica No. 6 Instalación del circuito CCTV 41
I N D I C E
Página 3
Objetivo general de la asignatura
. Comprender los conceptos fundamentales del cableado estructurado empleados en los sistemas de redes de voz, datos y video para adquirir la habilidad de implementación de sistemas de cableado para instalaciones inteligentes.
Objetivos del Laboratorio
Aplicar las recomendaciones las normas del cableado estructurado en la instalación de una red LAN.
Construir cables directos y cruzados para conectar los equipos en el área de trabajo y cuarto de telecomunicaciones.
Analizar y comprender de manera práctica como se realiza la instalación de una red LAN, que materiales, equipos y herramientas se requieren, así como los servicios que se deben contratar.
Introducción
Los Sistemas de Cableado Estructurado, se originan de la necesidad de interconexión en las empresas, campus universitarios, corporativos, despachos, etc., para lograr la comunicación entre diversos sistemas de cómputo y comunicaciones, anteriormente, esta interconexión se lograba mediante la instalación de diferentes cables (Coaxial, UTP, Fibra Óptica, etc.), en la mayoría de los casos cables especiales para cada equipo en cuestión. Esto provocaba dificultades en la administración de la Red del sistema de comunicaciones.
Una solución a esas dificultades es que surge el Cableado Estructurado, proponiendo una plataforma universal de cableado en la que puedan convivir todos los protocolos de comunicación para voz, datos, circuito cerrado, video, acceso por medio de torniquetes o proximidad, video conferencias, existentes en la actualidad.
A todo lo anterior se han desarrollado diferentes sistemas, pero respetando en todo momento los estándares y normatividad al respecto, los sistemas de distribución de
Página 4
señales basado en tecnología telefónica con la utilización de cable par trenzado y Fibra óptica.
El Cableado Estructurado es una Infraestructura que nos sirve para:
Minimizar Tiempos, Costos y Aumentar el Rendimientos de los Equipos.
Optimizar y Compartir Recursos ya que puede ser administrable por el usuario.
Mejora y facilita el Mantenimiento de los Equipos.
Mayor Control y Seguridad del Personal y Equipos.
Una ventaja es que el cableado estructurado se puede instalar en cualquier lugar y es de fácil crecimiento, haciendo posibles cambios en la estructura sin realizar grandes movimientos o gastos.
Elementos de interconexión.
Reconfiguración sencilla, rápida y económica.
Soporte para todo tipo de sistemas.
Interconexión de equipos multimarca.
Fácil de gestionar.
Satisfacer las necesidades presentes y futuras.
Finalidad de las normas ANSI EIA/TIA 568 e ISO/IEC 11801
Permitir la planeación e instalación de un sistema de cableado estructurado para edificios comerciales.
Especificar un sistema de cableado para telecomunicaciones genérico para edificios comerciales que soporte un ambiente de múltiples productos y servicios.
Establecer el criterio de rendimiento técnico de diversas configuraciones de sistemas de cableado y conectar sus respectivos elementos.
Página 5
Estándares que se emplean:
ANSI/EIA/TIA 568 (Estándar para sistema de cableado de telecomunicaciones en edificios comerciales).
ANSI/EIA/TIA 569 (Estándar para trayectorias y espacios de telecomunicaciones en edificios comerciales).
ANSI/EIA/TIA 606 (Estándar de administración para la infraestructura de telecomunicaciones de los edificios comerciales).
ANSI/EIA/TIA 607 Requerimientos de aterrizaje / unión eléctrica para edificios comerciales).
Reglamento Interno de Laboratorios:
1. Dentro del laboratorio queda estrictamente prohibido.
a. Correr, jugar, gritar o hacer cualquier otra clase de desorden.
b. Dejar basura en las mesas de trabajo y/o pisos.
c. Sentarse sobre las mesas
d. Fumar, consumir alimentos y/o bebidas.
e. Realizar o responder llamadas telefónicas y/o el envío de cualquier tipo de mensajería.
f. La presencia de personas ajenas en los horarios de laboratorio.
g. Dejar los bancos en desorden.
h. Mover equipos o quitar accesorios de una mesa de trabajo a otra sin el consentimiento previo del profesor de laboratorio en turno.
i. Usar o manipular el equipo sin el conocimiento previo del profesor.
j. Rayar las mesas del laboratorio.
Página 6
k. Energizar algún circuito sin antes verificar que las conexiones sean las correctas (polaridad de las fuentes de voltaje, multímetros, etc.).
l. Hacer cambios en las conexiones o desconectar equipo estando éste energizado.
m. Hacer trabajos pesados (taladrar, martillar, etc.) en las mesas de las prácticas.
n. Instalar software y/o guardar información en los equipos de cómputo de los laboratorios.
2. Se permite el uso de medios electrónicos y equipo de sonido (celulares, tabletas, computadoras, etc.) únicamente para la realización de las prácticas.
3. Es responsabilidad del profesor y de los alumnos revisar las condiciones del equipo del laboratorio al inicio de cada práctica (encendido, dañado, sin funcionar, maltratado, etc.). El profesor reportará cualquier anomalía al encargado de área correspondiente o al jefe de sección.
4. Los profesores deberán de cumplir con las actividades y tiempos indicados en el
“cronograma de actividades de laboratorio”.
5. Los alumnos deberán realizar las prácticas de laboratorio. No son demostrativas.
6. Es requisito indispensable para la realización de las prácticas, que el alumno cuente con su manual completo y actualizado al semestre en curso, en formato digital o impreso, el cual podrá obtener en:
http://olimpia.cuautitlan2.unam.mx/pagina_ingenieria.
7. Es requisito indispensable para la realización de las prácticas de laboratorio que el alumno cuente con las hojas de datos técnicos de los dispositivos a utilizar.
8. El alumno deberá traer su circuito armado en la tableta de conexiones para poder realizar la práctica, de no ser así, tendrá una evaluación de cero en la sesión correspondiente.
9. En caso de que el alumno no asista a una sesión, tendrá falta, (evaluándose con cero) y será indicada en el registro de seguimiento y control por medio de guiones.
Página 7
10. La evaluación de cada sesión debe realizarse en base a los criterios de evaluación incluidos en los manuales de prácticas de laboratorio y no podrán ser modificados. En caso contrario, reportarlo al jefe de la sección.
11. La evaluación final del laboratorio será en base a lo siguiente:
A- (Aprobado); Cuando el promedio total de todas las prácticas de laboratorio sea mayor o igual a 6 siempre y cuando tengan el 90% de asistencia y el 80% de prácticas acreditadas en base a los criterios de evaluación y el 100% de reportes entregados en las prácticas realizadas.
NA- ( No Aprobado); No se cumplió con los requisitos mínimos establecidos en el punto anterior.
NP - (No Presentó); Cuando el alumno no asistió a ninguna sesión de
Laboratorio.
12. En las instalaciones de laboratorio no se podrán impartir clases teóricas, ya que su uso es exclusivo para la impartición de sesiones prácticas.
13. Profesores que requieran hacer uso de las instalaciones de laboratorio para realizar trabajos o proyectos, es requisito indispensable que notifiquen por escrito al jefe de sección. Siempre y cuando no interfiera con los horarios de los laboratorios.
14. Alumnos que requieran realizar trabajos o proyectos en las instalaciones de los laboratorios, es requisito indispensable esté presente el profesor responsable del trabajo o proyecto. En caso contrario no podrán hacer uso de las instalaciones.
15. Correo electrónico del buzón para quejas y sugerencias para cualquier asunto relacionado con los laboratorios ([email protected]).
16. En caso de incurrir en faltas a las disposiciones anteriores, alumnos o profesores serán acreedores a las sanciones correspondientes. Los casos no previstos en el presente reglamento serán resueltos por el Jefe de Sección.
Página 8
Instrucciones para la elaboración del reporte
Sera necesario incluir en cada actividad previa y reporte de práctica una portada (obligatoria) que contenga la información mostrada a continuación:
U.N.A.M.
F.E.S.C.
Laboratorio de:
Grupo:
Profesor:
Alumno:
Nombre de Practica:
No. de Practica:
Fecha de realización:
Fecha de entrega:
Semestre:
Criterios de Evaluación
C1(Criterio de evaluación 1): Actividades previas indicadas en el manual de prácticas 30%
C2 (Criterio de evaluación 2): Análisis e interpretación de resultados (10%).
C3 (Criterio de evaluación 3): Toma de lecturas correctas (10%).
C4 (Criterio de evaluación 4): Reporte entregado con todos los puntos indicados (50%).
Página 9
Tema 2 Principios Básicos de una red de datos.
Objetivos:
Al término de la práctica el alumno será capaz de:
Reafirmar el concepto de red LAN.
Identificar los componentes de una red de área local, así como la función de cada uno de los componentes.
Introducción
Una red de cómputo está conformada por estaciones de trabajo, teléfonos ip, periféricos y otros dispositivos que se encuentran interconectados para que puedan compartir recursos. De acuerdo al modo de interconexión, a la relación entre los elementos y a otras cuestiones, se pueden clasificar las redes informáticas de distintas formas.
Entre las redes se encuentra la red LAN, una sigla que refiere a Local Área Network (Red de Área Local). Estas redes vinculan estaciones de trabajo que se hallan en un espacio físico pequeño, como una oficina o un edificio. La interconexión se lleva a cabo a través de un cable UTP o fibra óptica.
Las estaciones de trabajo que están conectadas a una red LAN se conocen como nodos: cada nodo, por lo tanto, es una estación de trabajo. Gracias a la red, los usuarios pueden compartir documentos e incluso hacer uso común de ciertos periféricos, como un multifuncional, archivos, videoconferencias, circuito cerrado, torniquetes, etc.
PRACTICA No. 1 “COMPONENTES DE UNA RED LAN”
Página 10 Figura 1.1
Actividades previas.
1.- Define con tus palabras ¿Qué es una red en las telecomunicaciones?
2.- Cuáles son los medios para conectar los host y los teléfonos en una red de área
local?
3.- Para que se usas dispositivos periféricos en una red LAN.
Material y herramienta empleados:
1 flexómetro Libreta
Página 11
Pluma
Desarrollo:
En la siguiente tabla, definir y registrar cada uno de los componentes de red que se tienen en el laboratorio L9-903 y mencionar sus características.
ELEMENTO DEFINICIÓN CARACTERISTICAS
Canaleta
Panel de parcheo Rack
Switch
Multicontactos Registros
Tapas de 2 entradas Jack RJ45
Cable UTP Charola
Estación de trabajo Patch Cord
Conector RJ45 Distribuidor Horizontal Distribuidor Vertical
Página 12
Cuestionario
1.- Diga ¿qué longitud tiene la canaleta empleada en el laboratorio y cuantas vías tiene?
2.- ¿Cuáles y cuántas categorías se pueden identificar en el panel de parcheo?
3.- ¿Cuántos puertos tiene el Switch, mencionar si son rj45 o de fibra y de que marca es el switch?
4.- ¿De cuántos hilos está constituido el cable UTP y cuáles son los colores que se manejan?
5.- Mencione ¿cuáles son las plataformas del kernel en las estaciones de trabajo del laboratorio?
Conclusiones
Bibliografía.
Página 13
Tema 4.2 Medios de Cobre.
Objetivos:
Al término de la práctica el alumno será capaz de:
Dar el uso adecuado a los cables directos y cables cruzados en una red de área local.
Aplicar la norma correspondiente al código de colores para cables directos y cables cruzados que se conectan en equipos terminales e intermedios en una red de área local.
Figura 2.1
PRACTICA No. 2 “ELABORACION DE CABLES PATCH CORD APLICANDO LAS NORMAS EIA/TIA 568 A Y B”
Página 14
Introducción
Los sistemas de cableado estructurado constituyen una plataforma universal por donde se transmiten las señales de voz, datos, video, circuito cerrado, torniquetes y constituyen una herramienta imprescindible para la construcción de edificios modernos o la actualización de los ya construidos. Ofrece soluciones integrales a las necesidades en lo que respecta a la transmisión confiable de la información, por medios sólidos.
La instalación de cableado estructurado debe respetar las normas de construcción internacionales más exigentes para voz, datos y video.
El estándar de cableado de telecomunicaciones de edificios comerciales EIA/TIA 568, define un sistema de cableado que soporta un ambiente multi marca y su objetivo es permitir la planeación e instalación del cableado en edificios sin el conocimiento de los dispositivos de telecomunicaciones que serán instalados posteriormente dentro del edificio.
El estándar EIA/TIA 568 emplea una topología física en estrella.
Actividades Previas
1.- ¿Quién invento el cable UTP y en qué fecha lo realizó?
2.- ¿Cuántas categorías de cable UTP hay, cuáles son y que distancias tienen como máximo?
3.- ¿Cuál es la razón por la que los 8 hilos del cable utp están trenzados?
4.- ¿A qué se le llama Interferencias Electromagnéticas y como afecta a las comunicaciones?
Material y herramienta empleados:
10 mts de cable UTP categoría 6 10 conectores rj-45
Pinzas crimpadoras
Página 15
Pinzas de corte
Probador de continuidad
Desarrollo:
Construcción de cables con utp par trenzado
1).- Para construir un cable directo, cortar 3 metros de cable UTP Categoría 6.
2).- Retirar 3cm del forro de uno de los extremos del cable.
3).- Proceder a destrenzar y ordenar los pares de hilos checando que cumplan con el código de color del cableado estructurado como lo indica la norma EIA/TIA 568B.
Figura 2.2
4).- Aplanar, enderezar y hacer coincidir los hilos, después recortarlos en línea recta Aproximadamente de 1.2 a 1.9 cm del borde de la envoltura o forro.
5).- Poner un conector RJ-45 en el extremo del cable con la pestaña hacia abajo como lo muestra la figura 2.2.
Página 16
6).- Introducir suavemente los hilos dentro del conector hasta que se puedan ver los hilos tocando la pared interna del conector RJ-45. Verificar que la envoltura del cable también este dentro.
7).- Emplear las pinzas de crimpado, meter el conector y apretar la pinza hasta que se escuche un clic.
8).- Repetir los pasos del 2 al 7 para elaborar el otro extremo del cable UTP.
9).- Probar los cables con el probador de continuidad o si no se tiene, probar continuidad de los 8 hilos con el multímetro.
Figura 2.3
10).- Para elaborar el cable cruzado repetir los pasos 1 y 2.
11).- Proceder a destrenzar y ordenar los pares de hilos checando que cumplan con el código de colores de cableado con las normas EIA/TIA 568-A y EIA/TIA 568-B,
Página 17
como se muestra en la figura 2.4
Figura 2.4
12).- Repetir los pasos 4 al 9, checando con el probador de continuidad que los hilos del conector 1 coincidan con los del conector 2 como lo muestra la figura 2.4.
Cuestionario
1.- ¿Indicar en qué parte de cableado estructurado es donde se utilizan estos tipos de cables y para qué sirven?
2.- ¿Cuál es la función de las pinzas crimpadoras?
3.- ¿Qué tipo de cable se utiliza para conectar un switch con un router y cuál es la razón por la que se hace esto?
Comentarios
Bibliografía
Página 18
Tema 2.1 Principios Básicos de Redes de Datos.
Objetivos:
Al término de la práctica el alumno será capaz de:
Accesar a la información de una estación de trabajo, sin necesidad de estar conectado a una red LAN, así como saber el uso y aplicación de un cable cruzado.
Introducción
Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en contraposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con varios nodos.
Figura 3.1
PRACTICA No. 3 “INSTALACION DE UNA RED PUNTO A PUNTO”
Página 19
En una red punto a punto, los dispositivos en red actúan como miembros iguales. Una, estación de trabajo puede tomar el papel de esclavo o la función de maestro. En un momento, la estación de trabajo A, por ejemplo, puede hacer una petición de un mensaje/dato a la estación de trabajo B, y ésta responde enviando el mensaje/dato a la estación de trabajo A. La estación de trabajo A funciona como esclavo, mientras que B funciona como maestro. Un momento después las estaciones de trabajo A y B pueden cambiar los roles: B como esclavo, hace una solicitud a A y ésta como maestro, responde a la solicitud de B. Las redes punto a punto son fáciles de instalar y operar. A medida que las redes crecen, las relaciones punto a punto se vuelven más difíciles de organizar y manejar, por lo que se recomienda hacer una red LAN.
Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí. El término se refiere comúnmente al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión Ethernet. El cable cruzado sirve para conectar dos dispositivos iguales, como por ejemplo 2 estaciones de trabajo entre sí, para lo que se colocan los colores de tal manera que no sea necesaria la presencia de un switch.
Actualmente la mayoría de switches soportan cables cruzados para conectar entre sí.
Algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o directo, ellas mismas se configuran para poder utilizarlo, estación de trabajo a estación de trabajo o estación de trabajo a switch.
Para hacer un cable cruzado que funcione, un extremo del cable debe tener la configuración de la norma EIA/TIA 568-A y el otro la norma EIA/TIA 568-B.
Conectores RJ-45 Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORIA 5eó 6) llevaran un conector RJ45con los colores en el orden indicado en la figura 3.2
Página 20 Figura 3.2
Actividades Previas
1.- ¿Que tecnología tienen las tarjetas de red?
2.- ¿Cuál es su velocidad de transmisión?
3.- ¿Cuál es la transmisión half dúplex y full dúplex, y en donde se pueden configurar?
Material y equipo
2 cables cruzados 2 estaciones de trabajo 2 tarjetas de red
Desarrollo
1.- En la estación de trabajo1, dar clic sobre el botón de inicio de Windows y después sobre la ventana de configuración.
Página 21 Figura 3.3
2.- Dentro de esta ventana, seleccionar el Centro de redes y recursos compartidos
Figura 3.4
3.- Dar clic en cambiar configuración de adaptador de red
Página 22 Figura 3.5
Seleccionar Ethernet, e ir a la opcion propiedades.
Figura 3.6
4.- Seleccionar propiedades y seleccionar la opción protocolo tcp/ip.
Figura 3.7
Página 23
5.- Nos vamos a propiedades y seleccionamos el protocolo de internet versión 4 (tcp/ip v4) y dar clic en propiedades y aparece la siguiente ventana en la cual seleccionar la opción de asignar la siguiente dirección ip: 10.20.30.1, mascara 255.0.0.0 y la
puerta de enlace 10.20.30.2, le damos aceptar y cerrar.
6.- Hacer exactamente los mismos pasos en la estación de trabajo 2.
Asignar la dirección ip 10.20.30.2, mascara 255.0.0.0 y la puerta de enlace 10.20.30.1, dar aceptar y cerrar.
7.- Conectar el cable cruzado en los puertos rj45 de las 2 estaciones de trabajo.
8.- En la estación de trabajo 1, abrir una sesión de MS-DOS y dar un ping a la ip 10.20.30.1 y 10.20.30.2, hacer lo mismo en la estación de trabajo 2. Anotar sus comentarios.
9.- En la estación de trabajo 1, nos vamos a directorio raíz y creamos una carpeta llamada prácticas y la compartimos seleccionando uso compartido avanzado y activar la opción compartir, dar aceptar y cerrar.
Figura 3.8
Página 24
10.- En la estación de trabajo 2, ir al icono de inicio, clic e ir a equipo, dar un clic y se abre la siguiente ventana:
Figura 3.9
11.- Seleccionar conectar a unidad de red, seleccionar la letra z, en el siguiente renglón en carpeta escribir la siguiente ruta: \\10.20.30.1\Practicas. Y seleccionar la opción conectar de nuevo al iniciar sesión y dar clic en finalizar.
12.- De esta manera ya se realizó el mapeo de red a la carpeta que se compartió en la estación de trabajo 1. Abrir la carpeta y agregar el documento practica 2 y salir de la carpeta.
Página 25
Cuestionario:
1.- ¿Porque no se tiene la misma dirección ip de Gateway en ambas estaciones trabajo?
2.- ¿Por qué se utilizó el cable cruzado y no un patch cord para conectar ambos equipos?
3.- Mencione las ventajas y desventajas de una red peer to peer.
4.- ¿Se pueden conectar en una red punto a punto 2 estaciones de trabajo con diferente sistema operativo?
Comentarios
Bibliografía
Página 26
Tema 7.1 Cableado Estructurado
Objetivos:
Al término de la práctica el alumno será capaz de:
Conocer el uso y aplicación de los elementos que constituyen el cableado estructurado horizontal en una red LAN.
Introducción
El sistema de cableado horizontal es la porción del sistema de cableado que se extiende del área de trabajo al cuarto de telecomunicaciones o site.
El cableado horizontal lo conforman dos elementos básicos:
Cable Horizontal y Hardware de Conexión (también llamado "cableado horizontal") que proporcionan los medios básicos para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones.
Rutas y Espacios Horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones.
La norma EIA/TIA 568A recomienda la topología estrella.
El cableado horizontal incluye:
Las salidas (registros/placas/conectores) de telecomunicaciones en el área de trabajo.
PRACTICA No. 4 “INSTALACION DE LA PARTE PASIVA EN
UNA RED” LAN”
Página 27
Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones.
Paneles de empate (patch panel) y cables de empate utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones o site.
Figura 4.1
El conector RJ45 (Registered Jack) es uno de los conectores principales utilizados con tarjetas de red Ethernet, que transmite información a través de cables de par trenzado.
Por este motivo, a veces se le denomina puerto Ethernet.
Sin importar el medio físico, la distancia horizontal máxima no debe exceder 90 m. La distancia se mide desde la terminación mecánica del medio en la interconexión horizontal en el cuarto de telecomunicaciones hasta la toma/conector de telecomunicaciones en el área de trabajo. Además, se recomiendan las siguientes distancias: 10 m para los cables del área de trabajo y los cables del cuarto de telecomunicaciones (patch cord, jumpers y cables de equipo).
Página 28
CABLE UTP
Características: Conductor de cobre desnudo Aislamiento del conductor de polietileno de alta densidad de 0.08mm de diámetro. Cable par trenzado (consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP - es el tipo más conocido de cable de par trenzado y ha sido el cableado LAN más utilizado en los últimos años. El segmento máximo de longitud de cable es de 100 metros) y par trenzado apantallado STP – utiliza una envoltura con cobre trenzado, más protectora y de mayor calidad que la empleada en el cable UTP. STP también utiliza una lámina rodeando cada uno de los pares de hilos.
Esto ofrece un excelente apantallamiento en los STP para proteger los datos transmitidos de intermodulaciones exteriores, lo que permite soportar mayores tasas de transmisión que los UTP a distancias mayores.
Actividades Previas
1.- Indicar cuáles son las partes que conforman el cableado estructurado y explicar los subsistemas.
2.- ¿Qué nos indica la norma ISO/IEC 11801?
3.- ¿Qué es un Jack es una red LAN?
4.- Hacer un diagrama en el cual se muestre la conexión desde la estación de trabajo hasta el site. Emplear elementos del cableado estructurado (registros, canaleta, rack, Jack, etc.).
Equipo y material
20 metros de cable UTP Categoría 6 12 CONECTORES RJ 45
3 Jacks RJ45
5 Cajas registro con tapa
Página 29
1 switch
1 Panel de parcheo Pinzas de impacto Pinzas de punta Flexómetro
Pinzas de crimpado
Analizador de continuidad de cable utp 12 metros de canaleta de 3 vías
DESARROLLO:
1.- Medir la longitud de la pared en la que se va a colocar la canaleta.
2.- Colocar 5 registros y fijarlos a la pared a 2m, 4m, 6m, 8m y 8.8m de distancia.
3.- Colocar los tramos de canaleta y fijarlos a la pared.
Figura 4.2
4.- Cortar 10 tramos de cable UTP y pasarlos por la canaleta, tomando en cuenta que se debe dejar un remanente de 10 cm para cada nodo de red.
5.- Cortar la envoltura del cable UTP 3cm de uno de los extremos de cada tramo de cable.
6.- Instalar en cada registro dos jacks, destrenzar el cable y colocar los 8 hilos en el Jack usaremos la configuración de la norma T568-B como se muestra en la figura:
Página 30 Figura 4.3
7.- Emplear las pinzas de impacto para fijar cada uno de los hilos de cable UTP al Jack como se muestra a continuación:
Figura 4.4
8.- Cortar los tramos sobrantes de los hilos y colocar los Jacks para fijarlos a la tapa y poder atornillar.
Figura 4.5
Página 31
9.- En el panel de parcheo se conectará el otro extremo de los cables UTP para tener conectado en sus dos extremos el UTP y fijar los 8 hilos en cada puerto con las pinzas de impacto y cortar el excedente en los extremos.
Figura 4.6
10.- Checar conectividad en los jacks y los puertos del panel de parcheo.
11.- Emplear los cables que se elaboraron en la practica 2 para conectar las estaciones de trabajo a los registros.
Cuestionario
1.- ¿Cuál es la distancia que debe tener un cable directo que va de la estación de trabajo al registro?
2.- Dar las características del cableado horizontal
3.- ¿Qué es un rack y cuáles son los accesorios que necesita?
Página 32
4.- Cual es la función de las pinzas de impacto?
Comentarios
Bibliografía
Página 33 Figura 5.1
Tema 7.3 Sala de Equipamiento.
Objetivos
Al término de la práctica el alumno será capaz de
Identificar cuáles son los equipos que hacen que una red LAN sea funcional, así como el uso y aplicación de los switches y routers.
PRACTICA No. 5 “INSTALACION DE LA PARTE ACTIVA EN
UNA RED”
Página 34
Introducción
El funcionamiento de una red consiste en conectar computadoras y periféricos mediante dos partes del equipo que son: Los switches y los routers. Estos dos elementos permiten a los dispositivos conectados a la red comunicarse con los demás y con otras redes. Aunque son muy parecidos, los switches y routers realizan funciones muy diferentes en la red.
Los Switches se utilizan para conectar varios dispositivos a través de la misma red dentro de un edificio u oficina. Por ejemplo, un switch puede conectar sus computadoras, impresoras y servidores, creando una red de recursos compartidos. Éste actúa como un controlador, permitiendo a los diferentes dispositivos compartir información y comunicarse entre sí. Mediante el uso compartido de información y la asignación de recursos, los switches, permiten ahorrar dinero y aumentar la productividad.
Existen dos tipos básicos de switches: administrados y no administrados.
Los switches no administrados funcionan de forma automática y no permiten realizar cambios.
Los switches administrados permiten su programación. Esto proporciona una gran flexibilidad porque el switch se puede supervisar y ajustar de forma local o remota para proporcionarle control sobre el desplazamiento del tráfico en la red y quién tiene acceso a la misma.
Los routers se utilizan para conectar varias redes. Por ejemplo, puede utilizar un router para conectar sus computadoras en red a Internet y, de esta forma, compartir una conexión de Internet entre varios usuarios. El router actuará como distribuidor, seleccionado la mejor ruta de desplazamiento de la información para que la reciba rápidamente.
Los routers analizan los datos que se van a enviar a través de una red, los empaquetan de forma diferente y los envían a otra red o a través de un tipo de red distinto. Conectan las empresas con el mundo exterior, protegen la información de amenazas a la seguridad e incluso, pueden decidir qué computadoras tienen prioridad sobre las demás.
Una red LAN o WAN permite a todos los integrantes de una compañía conectarse entre sí, a clientes, Socios de Negocios empresariales, aplicaciones importantes e Internet.
Lo mejor de una red es que tanto las aplicaciones como la información se pueden compartir y que cualquier miembro de su equipo puede acceder a ellas fácilmente.
Página 35
Actividades Previas
1.- ¿Defina qué es un Router y que características tiene?
2.- ¿Defina qué es un switch y cuáles son sus ventajas y desventajas?
3.- ¿Qué marcas hay de Switches y cuáles son las óptimas para una red?
4.- Indicar en qué capa del modelo OSI se encuentra un switch 5.- Indicar en qué capa del modelo OSI se encuentra un router
Equipo
1 switch 1 Router
8 cables patch cord 2 Estaciones de trabajo
Desarrollo
1.- Conectar los cables patch cord a los registros, para conectar cada uno de ellos a la tarjeta de red de las estaciones de trabajo que hay en el laboratorio.
Página 36 Figura 5.2
2.- Conectar el switch y el router a la corriente eléctrica, identificar el cable de red que está activo y colocarlo en el router.
Figura 5.3
3.- Conectar un cable patch cord para conectar el switch al router Linksys.
4.- Identificar en el panel de parcheo los 8 nodos que están conectados (nodo
Página 37
20, 22,23, 24, 44, 46, 47 y 48) y colocar en cada puerto un cable patch cord.
5.- Conectar los 8 cables patch cord en el switch como se muestra en la figura 5.4.
Figura extraída de:
https://www.google.com.mx/search?q=REDES+LAN&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjgg9WF6P7cAhVF- qwKHSsiCRAQ_AUICigB&biw=1821&bih=868#imgrc=UPgfrOP5vMwRYM:&spf=1534877561355
Figura 5.4
6.- En cada estación de trabajo, abrir una sesión de MS-DOS y checar la dirección ip que se está asignando, con el comando ipconfig.
Anotar la dirección IP.
Página 38 Figura 5.5 .
7.- Abrir el browser de internet, escribir la direcciónwww.hp.com y navegar dentro de la página.
Figura 5.6
Página 39
Y abrir link´s para validar navegación en internet.
Cuestionario
1.- ¿Por qué cuando solo estaba conectada la parte pasiva de la red no había internet en las estaciones de trabajo?
2.- Indica cuales son los elementos activos de una red LAN.
3.- ¿Quién proporciona el servicio de internet en una red?
4.- ¿Cuál es la configuración de un cable cruzado en tecnología giba bit Ethernet?
Comentarios
Bibliografía
Página 40
Tema 8.1 Sistema de Cableado Estructurado para propósitos especiales.
Objetivos:
Al término de la práctica el alumno será capaz de:
monitorear los eventos que se registran durante el día o una semana, según sea la programación.
Almacenar en un archivo todos los eventos grabados por el circuito cctv.
Introducción
El Circuito Cerrado de Televisión o CCTV, que viene del inglés: Closed Circuit Televisión, es una tecnología de vídeo vigilancia visual diseñada para supervisar una amplia gama de ambientes y actividades en oficinas, casas, hospitales, empresas, laboratorios, bibliotecas, estacionamientos, colonias, servicios de transporte, etc.
Figura 6.1
PRACTICA No. 6 “INSTALACION DE UN CIRCUITO CCTV”
Página 41
Se le denomina circuito cerrado ya que, al contrario de lo que pasa con la difusión, todos sus componentes están enlazados. Además, a diferencia de la televisión convencional, este es un sistema pensado para un número limitado de espectadores.
El circuito puede estar compuesto, simplemente, por una o más cámaras de vigilancia conectadas a uno o más monitores o televisores, que reproducen las imágenes capturadas por las cámaras. Aunque, para mejorar el sistema, se suelen conectar directamente o enlazar por red otros componentes como vídeos u ordenadores.
Las cámaras pueden estar fijas en un lugar determinado. En un sistema moderno las cámaras que se utilizan pueden estar controladas remotamente desde una sala de control, donde se puede configurar su panorámica, inclinación y zoom.
Los sistemas de CCTV o video vigilancia permite la visualización remota de las cámaras en cualquier momento
Actividades Previas.
1.- ¿Qué características tiene una cámara para su uso en un circuito cctv?
2.- ¿Solo se pueden configurar las cámaras con ips fijas?
3.- ¿Cuál es la finalidad de tener un circuito cctv en una empresa?
Material y equipo
1 Estación de trabajo 2 cables patch cord 1 Cámara linksys
Desarrollo:
1.- Instalar el software de la cámara linksys 2.- Conectar la cámara a la corriente eléctrica.
Página 42
3.- Poner el cable patch cord a la cámara y conectarlo a un puerto rj45.
4.- Abrir la aplicación Wireless-G Internet Home Monitoring Camera Utility.
Figura 6.2
5.- Dar clic en setup y se muestra la siguiente figura 6.3 y damos clic en refresh
Página 43 Figura 6.3
Nos muestra la siguiente pantalla Figura 6.4
Página 44 Figura 6.4
Con la dirección ip asignada, abrimos el navegador de internet y nos despliega la sigiguiente pantalla:
Página 45
6.- entramos a cada una de las pestañas para revisar la configuración
7.-. En la siguiente ventana de la aplicación, se muestra la imagen que está mostrando la cámara que se dio de alta,
Página 46
8.- Ir a CAMARA SETTINGS y dar clic, se muestra la siguiente pantalla: en el recuadro Name, escribir la palabra ADMIN, y en el siguiente recuadro poner el siguiente password: admin, dar clic en Save para guardar los cambios y dar un clic en EST para validar la conexión.
9.- Ir a la opción SAVED FILES y aparece la siguiente pantalla, en la que se Muestra la cámara que está grabando y se puede reproducir el video, detector de movimiento o las fotos tomadas durante el evento programado.
Cuestionario
1.- ¿En qué casos se puede utilizar un CCTV IP?
2.- ¿En qué casos se utiliza CCTV Analógico?
Página 47
3.- Mencione las ventajas y desventajas de tener un circuito CCTV
Comentarios
Bibliografía
Página 48
Bibliografía:
Oliva Castro María, “Sistemas de Cableado Estructurado”. México, Editorial McGraw- Hill, 2002.
Bigelow Stephen, “Instalación, localización y reparación de averías en cableados de redes”, México, Editorial McGraw-Hill, 2002.
Tanenbaum Andrew, Redes de Computadoras. México, 4ª. Edición Editorial Pearson, 2003.
Oliva Alonso, Nuria, Sistemas de cableado estructurado, México, 1ª. Edición, Editorial Alfa Omega, 2007.
Zeballos Diego Agustín, “Sistemas de Cableado Estructurado”, España 1ª. Edición.
Ediciones Experiencia 2006.
Oliver Natalia, “Redes de Computadoras”, México, 1ª Edición, Editorial Mc Graw Hill, 2009.
Figura de la portada, extraída de:
https://www.proydesa.org/portal/index.php/noticias/1653-cableado-estructurado-historia- y-caracteristicas-especiales
http://w.dgbilio.unam.mx http://copernic.com Figura1.1 extraída de:
https://www.google.com.mx/search?q=redes+lan&tbm=isch&source=iu&ictx=1&fir=u3S BQXoILh9vIM%253A%252C0DJCSC5SfHTBXM%252C_&usg=AFrqEze0t1r9_l62HkDU NF82WvdVSuiZyw&sa=X&ved=2ahUKEwjoyKuLvP7cAhUq6oMKHcRpBZcQ9QEwEXo ECAkQBg#imgrc=u3SBQXoILh9vIM:
Figura 2.1 extraìda de:
https://www.google.com.mx/search?q=cableado+estructurado&source=lnms&tbm=isch&
sa=X&ved=0ahUKEwisy7Gzyv7cAhVM2qwKHZHeDVoQ_AUICigB&biw=1821&bih=868
#imgdii=_yahfOcwfWLFCM:&imgrc=BOIOt6N7aTHBHM:&spf=1534869679825
Página 49
https://www.youtube.com/watch?v=SerrRuE-Gdc
Figura 6.1, extraída
de:https://www.google.com.mx/search?q=circuito+cerrado&source=lnms&tbm=isch&sa=
X&ved=0ahUKEwjQp77K3_7cAhVC0KwKHYdGBZQQ_AUICigB&biw=1821&bih=868&d pr=0.75#imgrc=X7x56O5tcPq5wM:&spf=1534875290941
