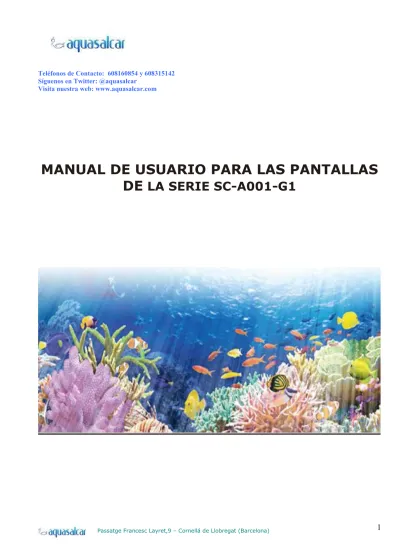

MANUAL DE USUARIO PARA LAS PANTALLAS
DE LA SERIE SC-A001-G1
2
Indice del Contenido
Descripción y Uso de las Pantallas ……….. 3
Especificaciones generales ………. 6
Especificaciones particulares según medida ……… 6
Notas Importantes ………….………. 7
Programación por Control Remoto ……….……… 8
Parámetro “Time Setting” (ajuste de la hora)……… 9
Parámetro “Season Setting” (selección del periodo)………..… 9
Parámetro “Timer Setting” (programación de los periodos). 10
Parámetro “Load default” (restaurar valores por defecto)…. 11
Parámetro “Lighting Skim” (programación puntual)………….. 11
Programación Manual ………..……….……… 11
Parámetro “Time Setting” (ajuste de la hora)……… 12
Parámetro “Season Setting” (selección del periodo)………..… 13
Parámetro “Timer Setting” (programación de los periodos). 13
Parámetro “Load default” (restaurar valores por defecto)…. 13
Parámetro “Lighting Skim” (programación puntual)……… 14
DESCRIPCIÓN Y USO DE LAS PANTALLAS
Esta familia de pantallas están orientadas al acuario marino y diseñadas para abarcar todo el espectro que necesitan nuestros peces y corales para su completo desarrollo con el mínimo consumo para optimizar el coste cada vez mayor de la electricidad.
La familia se compone de tres medidas para abarcar todas las medidas de acuarios marino existentes. Cada una de ellas monta leds CREE de 3w y alta eficiencia con lente suplementaria de abertura 90° . Para cada medida hemos elegido la
combinación de leds que creemos es la más optima para nuestro acuario, además están separados en cuatro canales para facilitar la personalización de cada usuario según sus gustos y necesidades.
La programación de la pantalla es muy fácil y puede realizarse en la propia pantalla LCD que lleva incorporada o a través del control remoto. Para facilitar la
programación los leds están separados en cuatro canales y para cada uno de ellos puede indicarse la intensidad entre 0 y 99% en nueve periodos de tiempo distintos.
Hemos pensado también en la comodidad a la hora de colocar en el acuario, por lo
que proporcionamos dos sistemas para que cada uno pueda poner el que más le
convenga en cada momento. La pantalla puede ir colgada sobre el acuario, para lo
que proporcionan los correspondientes tirantes. También puede ir colocada sobre
los cristales laterales con los soportes que van incluidos para los usuarios que no
4 les guste o no pueden colgarla. Los soportes son extensibles hasta un máximo de 28cm.
El cuerpo de la pantalla es de aleación de Aluminio para hacerla más ligera y
resistente. Dispone de ventiladores muy silenciosos para refrigerarla y mantenerla
en su entorno ideal de trabajo, que se fija en una temperatura de -10° a +50° con
una vida útil de 50000 horas. El color es negro y el diseño es elegante y funcional
para que no desentone en ningún entorno de nuestros acuarios.
Este modelo está provisto de un display LCD para controlar la programación y visualizar el estado actual de la pantalla. Para utilizarlo asegúrese de que la
pantalla está conectada a la corriente y presione el botón “down” para iluminar el display o el botón “LCD” del control remoto.
Cuando se encienda todos los leds y los ventiladores empezarán a funcionar y se pararán juntos. Eso significa que la pantalla se está testeando.
Después de unos segundos los leds empezarán a ganar intensidad gradualmente y los ventiladores no se encenderán hasta que la pantalla adquiera la temperatura necesaria para que actúen.
El display LCD nos mostrará los siguientes datos:
La pantalla dispone de cuatro canales distintos para controlar el brillo de los leds de forma independiente. En el display aparece el brillo actual para cada uno de ellos.
Fecha (M/D/A) Hora en formato 24h
Brillo leds blancos 00 a 99
Brillo leds azules 00 a 99 Brillo leds color 00 a 99
Brillo luz de luna 00 a 99
6
Especificaciones generales
• Tipo de leds: CREE de 3W y alta eficiencia
• Voltaje de Entrada (V): 110-264VAC
• Eficiencia lumínica (lm / w): 60/70
• CRI (Ra>): 85
• Temperatura de trabajo (°C): -10 a +50
• Vida útil de trabajo (horas): 50000
• Clasificación IP: IP65
• Certificación: CCC, CE, RoHS
• Material del cuerpo: Aleación de Aluminio
• Color: Negro
• Angulo de luz:: 90°
• Programable y dimeable automática
• 4 canales distintos para control de los leds con programa ción de intensidad de 00 a 99%
• 9 periodos de tiempo para simulación de amanecer/anochecer
• Pantalla LCD integrada para mostar horario e intensidad actual. También se puede programar desde la pantalla
• Dos sistemas de montaje: Con los tirante para colgar sobre el acuario o con los soportes para colocar sobre los vidrios laterales
• Control Aquasun para simular amanecer/anochecer y estaciones del año preprogramadas
• Programación en pantalla display o por control remoto
• Diseño elegante
• Ideal para el correcto crecimiento de los corales
• No contiene sustancias nocivas ni que generen polución
Especificaciones particulares según medida
1.- Modelo SC-A001-30-G1:
• Medidas: 272x267x45 mm
• Soporte extensible hasta los 56cm.
• Total leds: 18 leds CREE de 3w
• Consumo máximo: 54w
• Distribución de los leds por canales
• Canal-1: 6 blancos 8000 a 10000k
• Canal-2: 7 azul real 450nm a 465nm
• Canal-3: 2 púrpura 420nm a 430nm, 1 rojo de 620nm a 630nm, 1 verde de 520nm a 535nm
• Canal-4: 1 azul luz de luna 465nm a 485nm 2.- Modelo SC-A001-60-G1:
• Medidas: 600x272x45 mm
• Soporte extensible hasta los 86cm.
• Total leds: 36 leds CREE de 3w
• Consumo máximo: 108w
• Distribución de los leds por canales
• Canal-1: 12 blancos 8000 a 10000k
• Canal-2: 12 azul real 450nm a 465nm
• Canal-3: 6 púrpura 405nm a 430nm, 1 rojo de 620nm a 630nm, 1 verde de 520nm a 535nm
• Canal-4: 4 azul luz de luna 465nm a 485nm 3.- Modelo SC-A001-90-G1:
• Medidas: 900x272x45 mm
• Soporte extensible hasta los 116cm.
• Total leds: 48 leds CREE de 3w
• Consumo máximo: 144w
• Distribución de los leds por canales
• Canal-1: 15 blancos 14000k
• Canal-2: 15 azul real 455nm,
• Canal-3: 4 blancos 10000k, 3 púrpura 430nm, 3 púrpura 410nm, 2 rojos 620nm
• Canal-4: 6 azul luz de luna de 475nm
Notas importantes:
• Para uso únicamente en interior
• No es sumergible, evitar que se moje para garantizar su durabilidad
• No golpear cuando esté encendida para evitar daños
• No mirar directamente la luz sin gafas de sol cuando está encendida
8
Programación por Control Remoto
Este modelo va provisto de un control remoto para poder programar las pantallas sin tener que tocar los controles del display LCD que lleva incorporado.
A continuación tiene una imagen y descripción del control remoto:
A través del control remoto podemos adaptar los parámetros de la pantalla a nuestras necesidades.
Los parámetros que podemos adaptar son:
Encender/Apagar
Menu
Seleccionar
Adelante
Entrada valor
On/Off pantalla LCD
Salir
+ / -
Atrás
Borrar
1.- Parámetro “Time Setting” (ajuste de la hora).
El primer paso que debemos realizar es ajustar la hora de la pantalla, ya que afecta directamente al cambio de brillo de los leds
a) Pulse la tecla para que en el display aparezca
b) Pulse la tecla y utilice las teclas para posicionarse en el dato deseado (día, mes, año, hora, minuto)
c) Pulse las teclas o introduzca los valores por el teclado numérico
d) Una vez introducido todos los datos correctamente pulse para salir y guardar los cambios efectuados
2.- Parámetro “Season Setting” (selección del periodo)
La pantalla dispone de 5 periodos con programaciones específicas de intensidad de los canales: Spring (primavera), Summer (verano), Autmn (otoño), Winter
(invierno), Custom (usuario).
Cada periodo está dividido en 9 intervalos de tiempo, programados cada uno de ellos para que se asemejen lo máximo posible a la realidad de la naturaleza.
Tomemos por ejemplo Spring (primavera), la programación que viene parametrizada por defecto es:
El dato seleccionado parpadeará
10
Para seleccionar el periodo debemos hacer:
a) Pulse la tecla para que en el display aparezca
b) Pulse la tecla y utilice las teclas para seleccionar el periodo que queramos, el periodo seleccionado es que tiene un “*” al lado.
c) Una vez seleccionado el periodo pulse para salir y guardar los cambios efectuados
3.- Parámetro “Timer Setting” (programación de los periodos)
Como hemos dicho anteriormente, los periodos tienen una programación estándar que viene por defecto, la cual podemos modificar para adaptarla a nuestros gustos.
a) Pulse la tecla para que en el display aparezca , en el Mode nos indica el periodo que tenemos seleccionado que en este caso es
Winter, por lo tanto solamente modificaremos los horarios e intensidades de este periodo.
b) Pulse la tecla y utilice las teclas para seleccionar el datos que queramos modificar.
c) Pulse las teclas o introduzca los valores por el teclado numérico
d) Una vez modificados los valores pulse para salir y guardar los cambios efectuados
Periodo de 24 horas
Intervalos de tiempo Intervalos de tiempo
06:30 a 07:30 está
amaneciendo y la luz en muy débil, la intensidad de cada canal es baja
12:30 a 14:30 el sol es intenso en este horario, la intensidad de cada canal es alta sin llegar al 99% que está reservado para el verano
22:30 a 06:30 ya no hay sol y solamente tenemos la
iluminación de la luna por lo que solamente pondremos valores al canal de luz de luna
4.- Parámetro “Load default” (restaurar valores por defecto)
Si queremos volver a los valores por defecto que tenía la pantalla debemos hacer:
a) Pulse la tecla para que en el display aparezca
b) Pulse la tecla y utilice las teclas para seleccionar “Y” o “N”
El contenido seleccionado parpadeará.
c) Una vez seleccionado el dato pulse para salir y guardar los cambios efectuados
5.- Parámetro “Lighting Skim” (programación puntual)
Con esta opción podemos comprobar el efecto que produciría unos porcentajes de brillo determinados o mantener por determinado tiempo un brillo determinado sin que tenga en cuenta la programación normal.
a) Pulse la tecla para que en el display aparezca
b) Pulse la tecla y utilice las teclas para seleccionar el datos que queramos modificar.
c) Pulse las teclas o introduzca los valores por el teclado numérico d) Una vez modificados los valores pulse para salir y guardar los cambios efectuados
MUY IMPORTANTE: Asegúrese de salir convenientemente de la función “Lighting Skim”
con ya que en caso contrario los leds continuarán permanentemente con el brillo
ajustado en esta opción pudiendo afectar a los corales y demás habitantes de nuestro
acuario.
12
Programación Manual
Además de la programación por el Control Remoto que hemos visto anteriormente, también se puede programar la pantalla mediante los botones que hay al lado del display.
1.- Parámetro “Time Setting” (ajuste de la hora).
El primer paso que debemos realizar es ajustar la hora de la pantalla, ya que afecta directamente al cambio de brillo de los leds
a) Pulse la tecla para que en el display aparezca
b) Pulse la tecla para seleccionar y para cambiar de dator a modificar (día, mes, año, hora, minuto).
c) Utilice las teclas para cambiar el valor.
d) Una vez introducido todos los datos correctamente pulse para salir y guardar los cambios efectuados
El dato seleccionado parpadeará
