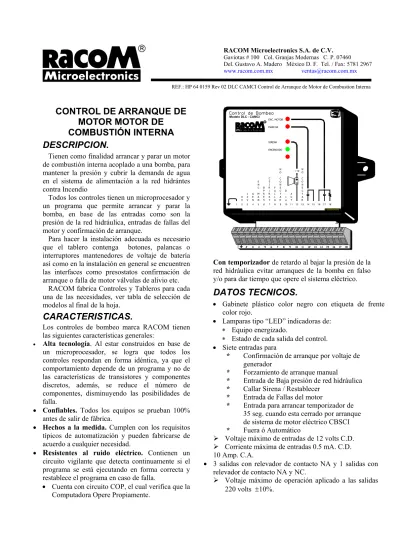

CONTROL DE ARRANQUE DE MOTOR MOTOR DE

COMBUSTIÓN INTERNA DESCRIPCION.

Tienen como finalidad arrancar y parar un motor de combustión interna acoplado a una bomba, para mantener la presión y cubrir la demanda de agua en el sistema de alimentación a la red hidrántes contra Incendio

Todos los controles tienen un microprocesador y un programa que permite arrancar y parar la bomba, en base de las entradas como son la presión de la red hidráulica, entradas de fallas del motor y confirmación de arranque.

Para hacer la instalación adecuada es necesario que el tablero contenga botones, palancas o interruptores mantenedores de voltaje de batería así como en la instalación en general se encuentren las interfaces como presostatos confirmación de arranque o falla de motor válvulas de alivio etc.

RACOM fabrica Controles y Tableros para cada una de las necesidades, ver tabla de selección de modelos al final de la hoja.

CARACTERISTICAS.

Los controles de bombeo marca RACOM tienen las siguientes características generales:

• Alta tecnología. Al estar construidos en base de un microprocesador, se logra que todos los controles respondan en forma idéntica, ya que el comportamiento depende de un programa y no de las características de transistores y componentes discretos, además, se reduce el número de componentes, disminuyendo las posibilidades de falla.

• Confiables. Todos los equipos se prueban 100%

antes de salir de fábrica.

• Hechos a la medida. Cumplen con los requisitos típicos de automatización y pueden fabricarse de acuerdo a cualquier necesidad.

• Resistentes al ruido eléctrico. Contienen un circuito vigilante que detecta continuamente si el programa se está ejecutando en forma correcta y restablece el programa en caso de falla.

• Cuenta con circuito COP, el cual verifica que la Computadora Opere Propiamente.

102000400060 Modelo DLC - CAMCI

0 V 2 1

N O C ON E C T A R N O C ON E C T A R

A U T 11 D . ca F A L L A C S I R / R S T B P R ES EN C M A N G E N 1 2 V

9 10 7 8 6 5 4

3 12 13 14 15 16 17 18

SIRENA ENC. MOTOR

ENCENDIDO MARCHA

+12

102000400055 R

Con temporizador de retardo al bajar la presión de la red hidráulica evitar arranques de la bomba en falso y/o para dar tiempo que opere el sistema eléctrico.

DATOS TECNICOS.

• Gabinete plástico color negro con etiqueta de frente color rojo.

• Lamparas tipo “LED” indicadoras de:

∗ Equipo energizado.

∗ Estado de cada salida del control.

• Siete entradas para

* Confirmación de arranque por voltaje de generador

* Forzamiento de arranque manual

* Entrada de Baja presión de red hidráulica

* Callar Sirena / Restablecer

* Entrada de Fallas del motor

* Entrada para arrancar temporizador de 35 seg. cuando esta cerrado por arranque de sistema de motor eléctrico CBSCI

* Fuera ó Automático

Voltaje máximo de entradas de 12 volts C.D.

Corriente máxima de entradas 0.5 mA. C.D.

10 Amp. C.A.

• 3 salidas con relevador de contacto NA y 1 salidas con relevador de contacto NA y NC.

Voltaje máximo de operación aplicado a las salidas 220 volts ±10%.

(2)

Corriente máxima por salida 10 Amp a 127 Vca

• Alimentación de 12 volts cd ±10%.

• Peso: 400 gr

• Dimensiones: 12 x 14.5 x 3.5 cm.

OPERACION.

Manual

• Cuando esta en manual sé forza el circuito de encendido (El tablero tiene un interruptor o palanca que cierra la conexión entre las terminales 2 con 5 y deja sin conectar la terminal 11).

El tablero debe tener un botón para dar los pulsos de encendido de marcha.

• El Tablero apaga el motor cuando la palanca o interruptor se pone en modo FUERA (abrir la conexión entre las terminales 2 y 5).

Automático

• Cuando esta en automático (Cerrar conexión entre las terminales 2 con 11 y sin conectar la terminal 5). El control espera detectar baja presión en la red por cambio en la entrada 6.

• Al bajar la presión en la red hidráulica del sistema de hidrantes el presostato se cierra, y el Control tiene un retardo de 2 seg. para confirmar la señal de baja presión.

• Si esta cerrado un contacto entre la entrada 10 y la terminal 2 arranca un temporizador de 35 seg. para dar tiempo que el sistema de motor eléctrico CBSCI normalice la presión. Si la entrada 10 se encuentra abierta cierra en forma inmediata el circuito de encendido.

• El control cierra el contacto de marcha por 10 seg, de encendido por 10 seg, de descanso en 6 intentos.

∗ Si en la entrada 4 existe confirmación de arranque por voltaje de generador. Se abre el contacto de marcha y espera que se normalice la entrada 6 o se detecten fallas de motor por la entrada 8.

• Al normalizar la presión en la red hidráulica el presostato se cierra, y el Control espera 10 seg. y abre el circuito de encendido.

ALARMA POR FALLAS Y RESTABLECIMIENTO

• Si el motor no arranca después de 6 pulsos de marcha hace sonar la sirena en forma codificada.

• Si una vez confirmado el arranque se detectan falla de motor por la entrada 8 de igual manera suena la sirena.

CALLAR SIRENA Y RESTABLECIMIENTO.

• Al oprimir un botón de Rest. (conectado entre las terminales 2 y 5) se calla la sirena.

• Si desaparece la falla de motor por la entrada 8 y se mando callar la sirena y se mantiene oprimido el botón de Rest por 10 seg. el control hace una nueva secuencia de arranque.

MODELOS.

CAMCI El control de automatización mínima 4026 0031 0001 CAMCI ac Arranca al Cerrar SP 4026 0031 0002 CAMCI aa Arranca al Abrir SP 4026 0031 0003 CAMCI rp Retardo al Paro SP CAMCI R El control anterior con entrada de arranque programado con un reloj adicional y salida para actuar una válvula de alivio en la tubería para tirar agua (regresar agua a cisterna).

4026 0032 0001 CAMCI R Arranca al Cerrar SP 4026 0032 0003 CAMCI R rp Retardo al Paro SP 4026 0032 0004 CAMCIR 2M Arrancaal Cerrar SP CAMCI H Como el control anterior pero (con arranque programado en el control) cada semana con un tiempo de 3 minutos.

Si se encuentra en un arranque programado y se detecta baja presión en la red hidráulica se cierra la válvula de alivio.

4026 0033 0001 CAMCI H Arranca al Cerrar SP Nota SP = Sensor de Presion

TABLA DE MODELOS.

Controles de Bombeo para:. 1 Bomba 2 Bombas 3 Bombas 4 Bombas

Tinacos. CBST_T CBDT CBTT xxxxx

Condominio. (Arranca y simultanea por tiempo) CBSVT CBDVT xxxxx xxxxx

Hidroneumático Inyector. CHSIR CHDIR CHTIR CHCI

Hidroneumático con Compresor. CHSC CHDC CHTC xxxxx

Proporcional 3 a 5 salidas xxxxx xxxxx CBPTC CBPCC

Hidroneumático con válvula APCO. CAS CAD CAT xxxxx

Cárcamos de aguas limpias o negras. CBSC CBDC CBTC CBCC

Contra (motor eléctrico). CBSCI xxxxx xxxxx xxxxx

Incendio. (motor combustión interna). CAMCI xxxxx xxxxx xxxxx

(3)

Diagrama de conexión CAMCI para Motor VW

ARCHIVO:
