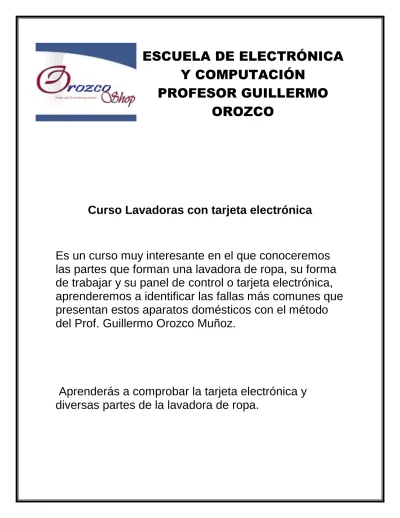

ESCUELA DE ELECTRÓNICA Y COMPUTACIÓN PROFESOR GUILLERMO OROZCO

ESCUELA DE ELECTRÓNICA

Y COMPUTACIÓN

PROFESOR GUILLERMO

OROZCO

Curso Lavadoras con tarjeta electrónica

Es un curso muy interesante en el que conoceremos

las partes que forman una lavadora de ropa, su forma

de trabajar y su panel de control o tarjeta electrónica,

aprenderemos a identificar las fallas más comunes que

presentan estos aparatos domésticos con el método

del Prof. Guillermo Orozco Muñoz.

Aprenderás a comprobar la tarjeta electrónica y

diversas partes de la lavadora de ropa.

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 1

 Introducción al curso

 Puntos que debe tratar el curso en cada parte de la lavadora,

especialmente en la tarjeta electrónica

 Definición de lavadora de ropa, qué es y para qué sirve

 Demostración física de un copete de lavadora EASY

 Demostración física de la electroválvula

 Demostración física del presostato mecánico

 Demostración física del capacitor de arranque

 Demostración física de diversas tarjetas electrónicas en

diferentes marcas

 Procedimiento para retirar la tarjeta del aislante de gel o

silicón y en qué casos se aplica esta actividad

 Procedimiento para retirar solo el componente dañado sin

tener que extraer la placa completa de su recubrimiento de aislante

 Comenzando a elaborar la lista de las partes de la lavadora de

ropa

 Comenzando a elaborar la lista de partes de la tarjeta

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 2

 Ubicando el microprocesador

 Diferencia entre sensores y actuadores

 Ubicando las interfaces o drive en la tarjeta y en el diagrama

esquemático

 Los triac, que son y para qué sirven, ubicación en el diagrama

y en las tarjetas

 Los led indicadores, ubicándolos en la tarjeta y en el diagrama

 La fuente de alimentación y sus funciones básicas

 Los interruptores pulsadores en el diagrama esquemático

 Demostración de comprobación de tarjeta electrónica en el

banco de servicio, sin conectar el presostato y con un código de error o bloqueo por falta de presostato

 En este video se marca el diagrama esquemático de una

lavadora de marca Daewoo

EL DIAGRAMA SE LES PROPORCIONA COMO MATERIAL ADICIONAL PARA QUE LO IMPRIMAN EN DOBLE CARTA

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 3

 Códigos de Error en Daewoo, Samsung y Lg por falta o falla en

presostato

 Aprendiendo a realizar las primeras comprobaciones y

conexiones de las tarjetas

 Cómo comprobar el devanado primario del transformador de

bajada en fuente lineal

 Cómo diferenciar una tarjeta con fuente lineal y una tarjeta con

fuente conmutada

 Análisis en tarjeta daewoo sin presostato y con presostato

 Terminales del presostato para daewoo voltaje, tierra y salida

configuración de pines del arnés

 Cómo identificar la tierra para hacer las mediciones de voltaje

directo

 Conexión de presostato en el banco de servicio para evitar el

código E9 en Daewoo

 Comprobación estática y dinámica de las electroválvulas

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 4

 Elaboración de arnés tipo laboratorio de pruebas de banco

para comprobar dinámicamente las tarjetas electrónicas de las lavadoras de ropa

 Diagrama esquemático del laboratorio explicando paso a paso

sus conexiones y su colocación en la tarjeta electrónica

 Comprobación dinámica de la tarjeta electrónica utilizando el

arnés de nuestro laboratorio

 Activando electroválvulas con la tarjeta electrónica

 Simulando motor de lavado con dos lámparas en serie y

activando con la tarjeta electrónica

 Activando la bomba de desagüe con la tarjeta electrónica

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 5

 La tarjeta de lavadora Mabe - Easy, sus perillas de selección,

su funcionamiento en general

 Cómo engañar al sensor de peso o sensor hall para comprobar

la tarjeta fuera de la lavadora, substituyendo el motor por lámparas de carga falsa

 Comprobación estática y dinámica del Motor de lavado

 Comprobación de funcionamiento del sistema electrónico y

activación del motor de lavado sin el peso de la tina llena de agua y de ropa provocando error en el sistema

 Comprobación de funcionamiento del sistema electrónico y

activación del motor de lavado sin el peso de la tina llena de agua y de ropa engañando al sistema para evitar el error al no tener carga o peso de agua y ropa,

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 6

 Procedimiento para detectar y solucionar fallas en

lavadoras de ropa paso a paso diagnósticos rápidos en el sistema electrónico.

 Análisis y estudio del sistema electrónico de tarjeta MABE

con cuatro relevadores ejemplos de que debemos hacer cuando tengamos una falla y sospechemos que hay daño en la tarjeta electrónica.

 Indicaciones del profesor para hacer más eficiente y rápido

el servicio técnico.

 Tips y recomendaciones para descubrir las fallas comunes

en las lavadoras con tarjeta electrónica.

 Los síntomas de fallas más comunes en las tarjetas de

lavadora y sus posibles causas, las más comunes de acuerdo a nuestra estadística, no enciende y no lava.

 Matricula del triac para marca ACROS, WHIRPOOL Y MABE

BTB16-800CW, BTA24-600BW.

 Los triacs aislados y no aislados según su matrícula y su

hoja de datos, su voltaje y amperaje.

 Comenzando a reparar una tarjeta de MABE que tiene

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 7

 Seguimiento la reparación de la tarjeta MABE que estaba

quemada en la clase #6.

 Marcado de líneas en el diagrama DAEWOO explicación de

funcionamiento de la tarjeta electrónica con el diagrama esquemático.

 La alimentación del microprocesador y marcado de puntos

de prueba para el VDD, VCC, VSS y GND.

 Los diferentes símbolos de alimentación referentes en el

diagrama de lavadora DAEWOO.

 Los interruptores pulsadores y su conexión con el

microprocesador, seguimiento de la línea de conexiones.

 Procedimiento pasó a paso para comprobar el

funcionamiento de la tarjeta electrónica de la lavadora DAEWOO y otras marcas.

 Los driver led, su alimentación y su conexión con el

microprocesador y los leds.

 El buzzer, su alimentación y su activación marcada en el

diagrama.

 Los actuadores, su conexión con el voltaje alterno y los

triacs seguimiento en el diagrama esquemático

 El driver activador de los triacs y su conexión con el

microprocesador en el diagrama esquemático, explicación de funcionamiento para comprobación.

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 8

 Seguimiento de comprobaciones en el microprocesador

medición de voltaje de alimentación y tierra

 Comprobación de la orden de encendido que llega al

microprocesador desde el teclado o panel de control

 Comprobación de salida de pulsos para driver de leds

display desde el microprocesador.

 Comprobación general del funcionamiento utilizando el

laboratorio.

 Marcado de diagrama para los pines de orden de encendido

enseñando como dar la orden power on/off sin utilizar el switch

 Seguimiento de la conexión del presostato, comprobación

dinámica del presostato con y sin osciloscopio,

comprobación dinámica del presostato oscilador con el multímetro digital

 Comprobación de voltajes de salida del microprocesador

hacia el driver para actuadores determinando cada uno de los pines del driver sin utilizar el diagrama

 Cotejando la comprobación contra el diagrama comparando

nuestras anotaciones con la información técnica

 Revisión de las conexiones de los actuadores según las

comprobaciones realizadas en esta clase sobre la interface o driver

Curso Completo Lavadoras

Con Tarjeta Electrónica

Video 9

 Reparación de tarjeta electrónica para MABE / EASY que

sufrió un corto circuito provocado por mala conexión en la salida de Relay, recomponiendo la pista de cobre y aislando al finalizar la reparación de uno de los problemas más

recurrentes en el servicio de las tarjetas de MABE

 Revisión de lavadora Daewoo modelo DWF650 que no

enciende y la habían tirado a la basura

 Reconocimiento de componentes y partes extracción de la

tarjeta electrónica para su comprobación en laboratorio

 Identificación de conectores para alimentación y presostato

 Comprobación de existencia de tierras y voltajes de la

tarjeta para fuente lineal

 Comparación de fuente lineal contra fuente conmutada

diferencias con el multímetro al momento del diagnóstico y puntos de prueba

 Comprobación dinámica de la tarjeta electrónica de ese

modelo utilizando nuestro laboratorio

 Inspección visual, encontrando errores en cableado y partes

mecánicas así como signos de mala intervención

 Comenzando a desarmar la lavadora para el servicio

completo y comprobación de actuadores, retirando algunas partes mecánicas para comenzar el desarme de todo el equipo que nos permita lavar tinas y reparar los daños
