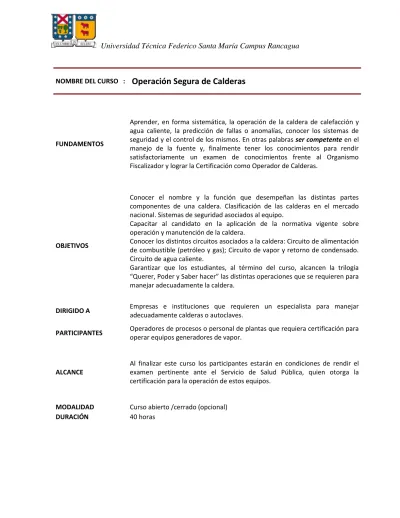

Operación Segura de Calderas

(1)

Universidad Técnica Federico Santa María Campus Rancagua

NOMBRE DEL CURSO :

Operación Segura de Calderas

FUNDAMENTOS

Aprender, en forma sistemática, la operación de la caldera de calefacción y agua caliente, la predicción de fallas o anomalías, conocer los sistemas de seguridad y el control de los mismos. En otras palabras ser competenteen el manejo de la fuente y, finalmente tener los conocimientos para rendir satisfactoriamente un examen de conocimientos frente al Organismo Fiscalizador y lograr la Certificación como Operador de Calderas.

OBJETIVOS

Conocer el nombre y la función que desempeñan las distintas partes componentes de una caldera. Clasificación de las calderas en el mercado nacional. Sistemas de seguridad asociados al equipo.

Capacitar al candidato en la aplicación de la normativa vigente sobre operación y manutención de la caldera.

Conocer los distintos circuitos asociados a la caldera: Circuito de alimentación de combustible (petróleo y gas); Circuito de vapor y retorno de condensado. Circuito de agua caliente.

Garantizar que los estudiantes, al término del curso, alcancen la trilogía “Querer, Poder y Saber hacer” las distintas operaciones que se requieren para manejar adecuadamente la caldera.

DIRIGIDO A Empresas e instituciones que requieren un especialista para manejar

adecuadamente calderas o autoclaves.

PARTICIPANTES Operadores de procesos o personal de plantas que requiera certificación para

operar equipos generadores de vapor.

ALCANCE

Al finalizar este curso los participantes estarán en condiciones de rendir el examen pertinente ante el Servicio de Salud Pública, quien otorga la certificación para la operación de estos equipos.

MODALIDAD Curso abierto /cerrado (opcional)

(2)

Universidad Técnica Federico Santa María Campus Rancagua



CONTENIDOS

UNIDADES TEMAS

Duración Hrs.

CONCEPTO DE TEMPERATURA, PRESIÓN Y CALOR. CAMBIO DE UNIDADES ASOCIDAS A LOS INSTRUMENTOS



Fuerza, Presión, Trabajo, Potencia, Temperatura y unidades de conversión asociado

a

 El Calor y Unidades de calor :Calor Especifico,

 Calor Sensible y Calor Latente. Poder Calorífico (Superior e Inferior). Concepto de Potencia Calórica. Transmisión del Calor (Conducción, Convección, Radiación) yCambio de fases en el

agua 4

CLASIFICACIÓN DE LAS CALDERAS. PARTES COMPONENTES Y LOS CIRCUITOS ASOCIADOS

 Por su tamaño : pequeña, Medianas y Grandes

 Por su disposición: Móviles y Estacionarias

 Por su geometría: Verticales(calderos) y Horizontales

 Por la evacuación de los gases de escape:

 Tiro Natura, Tiro Forzado y Tiro Inducido.

 Por la presión de trabajo: Baja presión (0,5 a 2,5 Bar). Media Presión (2,6 a10 Bar). Alta

 Presión: mayores de 10 Bar.

 Por la forma de transferir el calor al cuerpo de agua : Pirotubulares (igneotubulares)

 Acuotubulares y Mixtas.

 Por Modelos : Escocesas y La caldera Marina

5

PARTES COMPONENTES DE LA CALDERA

 El Hogar

 La cámara de humos.

 Tubos de intercambio calórico y la superficie de calefacción

 La chimenea.

 La zona de purga y la puerta de hombre 5

(3)

Universidad Técnica Federico Santa María Campus Rancagua

 INSTRUMENTALES

· Termómetros Y Termocuplas · Manómetros o Hidrómetros · Altímetro, Botella de Grifos y el Mc

Donnell  DISPOSITIVOS DE SEGURIDAD · Presostato · Termostato · Válvula de alivio · Filtros Asociados · Hidropack CIRCUITOS ASOCIADOS

 Circuito de Alimentación de Combustible (Circuito del petróleo y Circuito de gas).

 Circuito del vapor y retorno de condensado. Circuito del agua Caliente y de alimentación.

 El estanque de acumulación.

4

FALLAS ASOCIADAS A UNA CALDERA POR CONDICIONES DE INSEGURIDAD

 Acciones inseguras

 Deficiencia en la construcción

 Estado de la caldera

 Estado de los accesorios y no disponer del total de

ellos 4

 Instalación defectuosa de la fuente

 Sistema de manutención deficiente

 Carece del libro de vida de la caldera

 Conocimientos deficiente del operador Condiciones personales del operador

RIESGOS Y CONTROL ASOCIADOS A

LA OPERACIÓN DE LA CALDERA  Obstrucción de la válvula de alivio 5

 Marcadores de presión y temperatura malogrados

 Exceso o déficit de agua en la caldera

 Presostato y Termostato desreglados

 Pérdida de combustible

 Sistema de filtros obstruidos

 La no realización de purgas programadas

 Mampostería malograda

 Sistema de alarma audible desconectada

 Altímetro malogrado o no visible

 No existencia de control de incendio

 No cumplimiento de las pruebas exigidas por Organismo Fiscalizador

 Isocinético y de monóxido

(4)

Universidad Técnica Federico Santa María Campus Rancagua

SITUACIONES DE PARALIZACIÓN

DELA FUENTE  Se detiene la producción 5

PUESTA EN MARCHA Y DETENCIÓN DE

LA CALDERA

 No se requiere más agua caliente y/o vapor

 Por manutención de la fuente

 Por corte de energía eléctrica

 Anomalía o desperfecto en la caldera

 Por falta de conocimientos del operador

 Emergencia o pre-emergencia ambiental.

6  Revisar Condiciones de funcionamiento

 Poner Funcionamiento Bomba de agua

 Encender quemador de petróleo

 Comprobar válvula de alivio

 Apagar el quemador

 Cerrar llave de comando que entrega vapor y/o agua caliente

 Cortar el ventilador de tiro

 Detener la bomba de agua

 Detener bomba de petróleo ( o combustible )

 Detener bomba de condensado al estanque.

2 VISITA EN TERRENO

 Visita al lugar donde se encuentra el equipo generador de calor, para ver en terreo medidas de seguridad y prevención mínimas.

(5)

Universidad Técnica Federico Santa María Campus Rancagua

Inscripciones

Inscripciones Secretaría Campus Rancagua

Inicio Clases El inicio del curso está sujeto a la inscripción de un mínimo de 10 participantes Horarios Los cursos se realizarán preferentemente los días viernes de 18:00 a 22:00 y

sábados 9:00 a 13:00 ó 2 veces por semana de 18:30 a 21:30.

Fecha Inicio: 28 de Octubre

(*) Fecha preliminar, Fines Octubre 2011

Se definirá cuando se alcance la inscripción mínima.

Descuentos

Descuentos Pago Contado 5% Descuento

2 ó más alumnos misma empresa 5% descuento Ex Alumnos UTFSM 7% Descuento

(*)Los descuentos no son acumulables entre sí.
